ВЦ 6-20

Назначение ВЦ 6-20

ВЦ 6-20 — центробежный вентилятор высокого давления. В прайсе завода он представлен одной позицией — №8, и это отражает реальность: марка применяется точечно, под конкретные задачи с большим напором при среднем расходе.

Параметры ВЦ 6-20 №8: рабочая зона от 3 500 до 9 500 м³/ч, полное давление до 12 000 Па, двигатель 45 кВт, масса 565 кг. Такой набор характерен для дутьевых и пневмотранспортных задач, а не для общеобменной вентиляции.

Конструкция ВЦ 6-20

Типоразмерный ряд ВЦ 6-20 читается без справочника: номер — это диаметр рабочего колеса в дециметрах: у единственной позиции ряда — 800 мм. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВЦ 6-20 №8, ВЦ 6-20 №8 и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВЦ 6-20 — 125,7 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВЦ 6-20 — 3 000 об/мин, группа одна. В заявках и спецификациях частоту пишут прямо после марки — ВЦ 6-20 3000, и это то же самое, что «ВЦ 6-20 на 3 000 об/мин». В ряду ВЦ 6-20 группа одна, поэтому расход меняют типоразмером, а не оборотами. Типов электродвигателя в ряду 1, конкретный указан в таблице напротив каждой конфигурации.

Масса ВЦ 6-20 — 565 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВЦ 6-20

Конструктивные схемы ВЦ 6-20, встречающиеся в каталоге: схема 1. Схема задаётся при заказе и меняет и габарит, и цену.

Исполнения проточной части ВЦ 6-20 по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по прайсу от 17.02.2026 усреднением по всем конфигурациям ВЦ 6-20: коррозионностойкая сталь — в 1,4 раза дороже, взрывозащищённое из разнородных материалов — в 1,5 раза дороже, взрывозащищённое коррозионностойкое — в 2,3 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВЦ 6-20 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВЦ 6-20 по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВЦ 6-20 №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВЦ 6-20 есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВЦ 6-20

ВЦ 6-20 перемещает воздух и неагрессивные газовоздушные смеси до +80 °С, запылённость до 100 мг/м³. Материал проточной части выбирается под среду: углеродистая или коррозионностойкая сталь, для взрывоопасных зон — исполнение с искробезопасным колесом.

Масса 565 кг и мощность 45 кВт означают, что ВЦ 6-20 №8 требует фундамента или усиленной рамы с расчётом вибрации. Пусковые токи при прямом пуске такого двигателя высоки — обычно ставят устройство плавного пуска или частотный преобразователь.

Подбор и монтаж ВЦ 6-20

Чтобы подобрать ВЦ 6-20, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВЦ 6-20 перекрывает производительность до 9 500 м³/ч и полное давление до 12 000 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

ВЦ 6-20 №8 весит 565 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Присоединительные размеры ВЦ 6-20 заданы каталогом: диаметр патрубка 320 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Технические характеристики ВЦ 6-20 по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВЦ 6-20 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВЦ 6-20 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№8 → 800 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВЦ 6-20 это значит, что при 800 мм колеса и 3 000 об/мин конец лопатки идёт со скоростью 125,7 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВЦ 6-20 по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цены на ВЦ 6-20 даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. Строки «без двигателя» — это поставка без электродвигателя, в среднем на 14 % дешевле самой лёгкой сборки того же типоразмера; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.

Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 45–45 кВт, в прайсе 37–45 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВЦ 6-20; расход и давление по ним запрашивайте у инженера.

Габаритные и присоединительные размеры ВЦ 6-20

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ВЦ 6-20 даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; D1 — диаметры присоединения; L1 — длины; F1, F2, F3, F4, F5, F6 — размеры патрубка и фланца; А — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

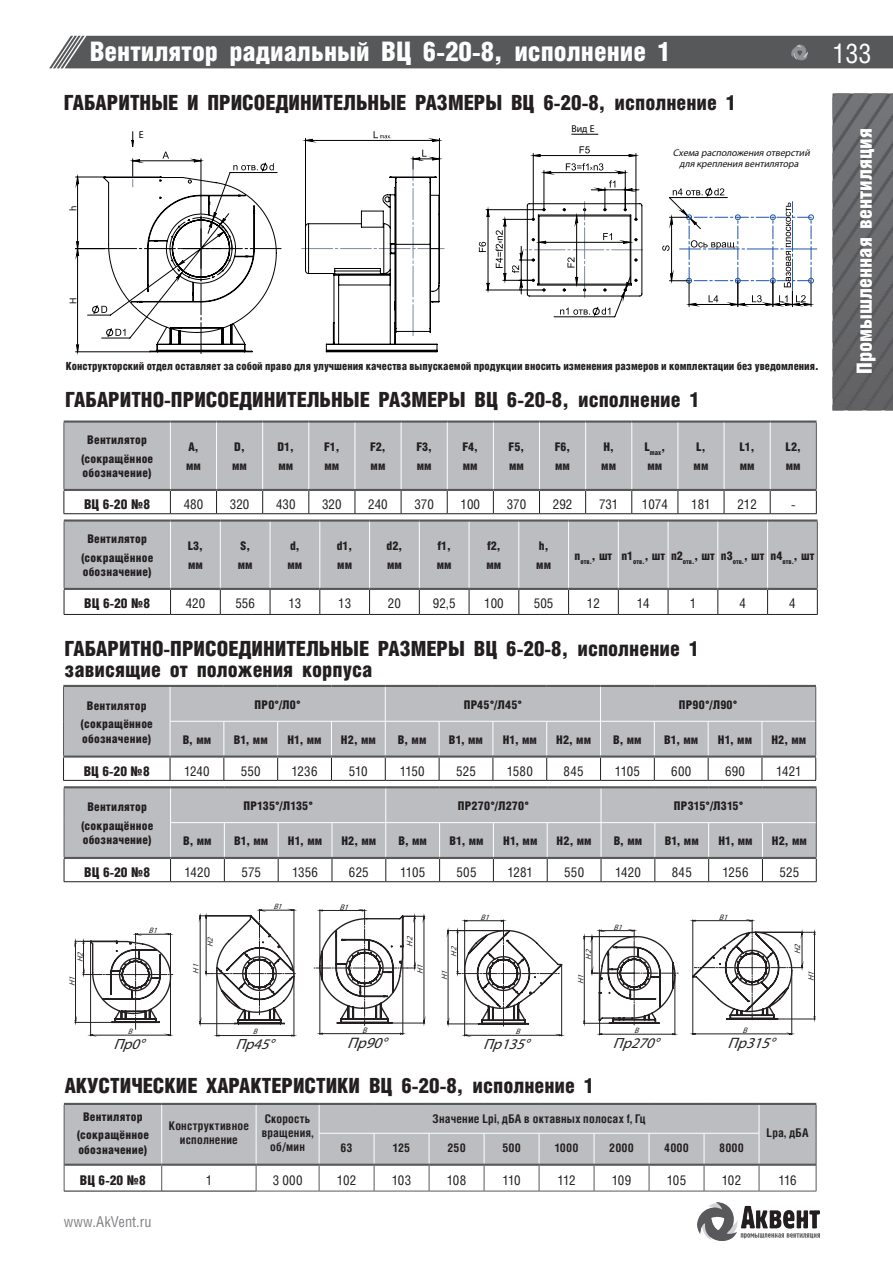

ВЦ 6-20 №8 — габаритные и присоединительные размеры

Аэродинамические характеристики ВЦ 6-20

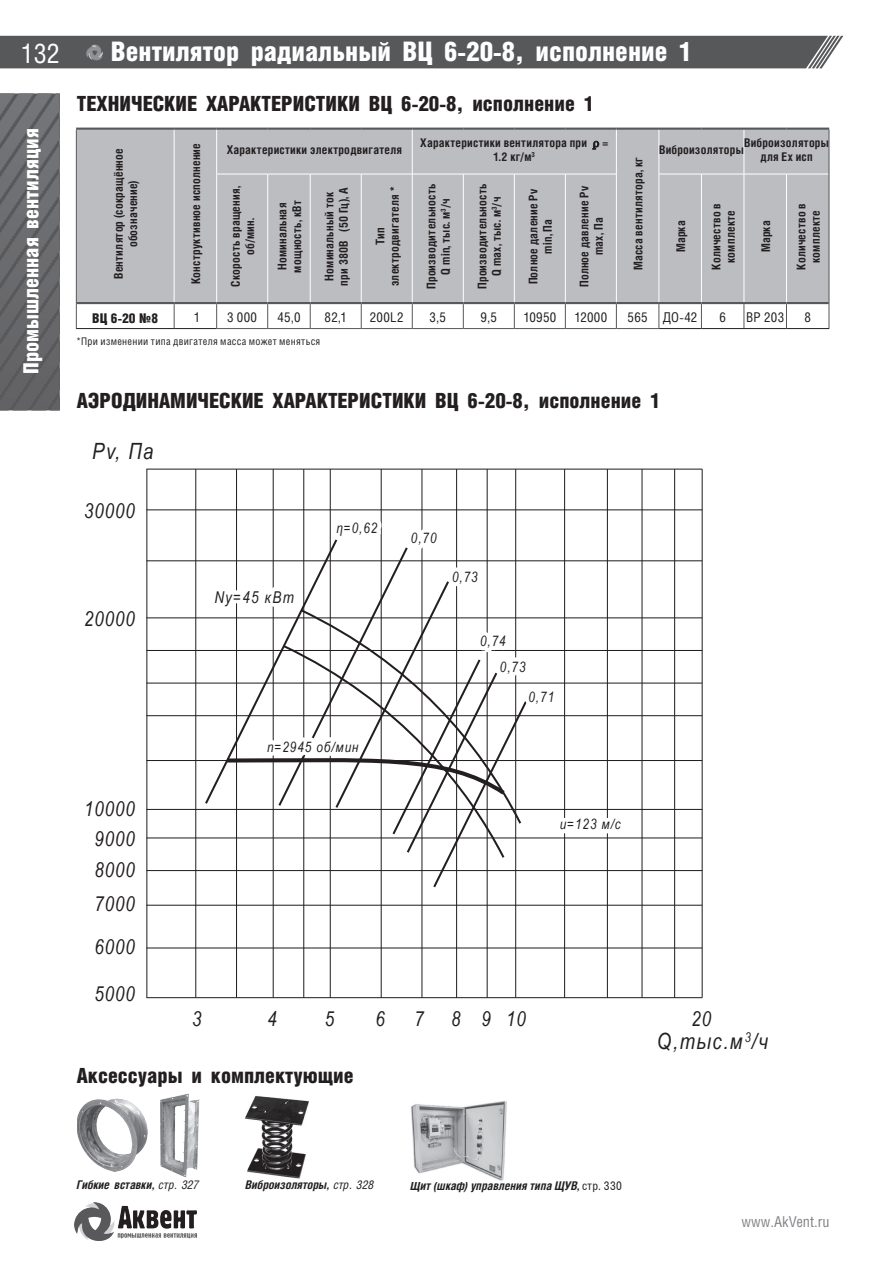

ВЦ 6-20 №8 — аэродинамическая характеристика

Цена ВЦ 6-20 и от чего она зависит

Цена ВЦ 6-20 определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями углеродистая сталь и взрывозащищённое коррозионностойкое доходит до 2,4 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.

Родственные модели ВЦ 6-20

С чем ещё сравнивают ВЦ 6-20 и что берут вместо него:

• ВР 12-26 — ниже по напору: до 8 000 Па против 12 000
• ВР 140-15 — выше по напору: до 22 000 Па против 12 000

Как купить ВЦ 6-20: цена, доставка, оплата и возврат

Поставщик ВЦ 6-20

Поставку ВЦ 6-20 ведёт ООО «Аквент», Уфа. Среди заказчиков: Газпром нефть, Русал, Роснефть, СИБУР, ММК, Северсталь, НЛМК, Уралхим.

Аналоги ВЦ 6-20 и соответствие обозначений

Рядом с ВЦ 6-20 в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
