Что такое VRF-система и чем она отличается от сплит-систем

VRF расшифровывается как Variable Refrigerant Flow — переменный расход хладагента. В российской документации ту же аббревиатуру пишут кириллицей «ВРФ», а в проектах встречается формулировка «мультизональная система кондиционирования». VRV — торговая марка Daikin, в отрасли её используют как синоним, хотя формально это обозначение одного производителя.

Разница со сплит-системами в устройстве контура. В сплите каждый внутренний блок работает со своим наружным: десять помещений — десять наружных блоков на фасаде, десять отдельных холодильных контуров. В мультизональной системе наружный блок один, а внутренние подключаются к общей фреоновой магистрали через разветвители-рефнеты. Фасад и кровля остаются свободными, а мощность распределяется между помещениями по фактической нагрузке.

Второе отличие — регулирование. Компрессор наружного блока меняет производительность плавно, подстраиваясь под суммарный запрос внутренних блоков. Система не работает в режиме «включился — выключился», как простой сплит, поэтому температура в помещениях держится ровнее, а потребление на частичных нагрузках ниже.

Из чего состоит мультизональная система

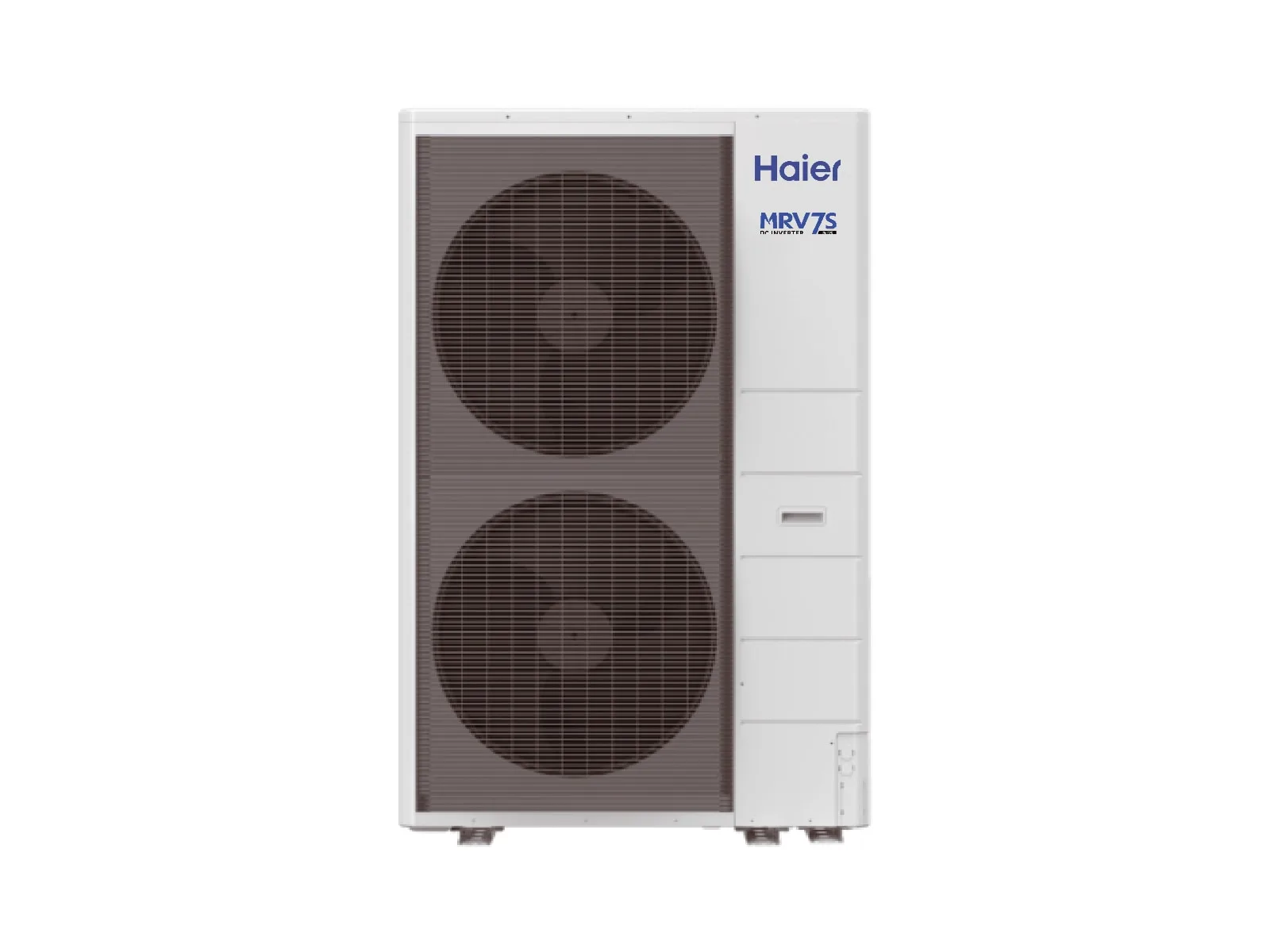

Наружный блок — источник холода и тепла. Именно он задаёт предельную мощность системы, допустимое число внутренних блоков, длину фреоновой трассы и перепад высот. Ряды различаются поколением, хладагентом, способом охлаждения конденсатора и наличием рекуперации тепла.

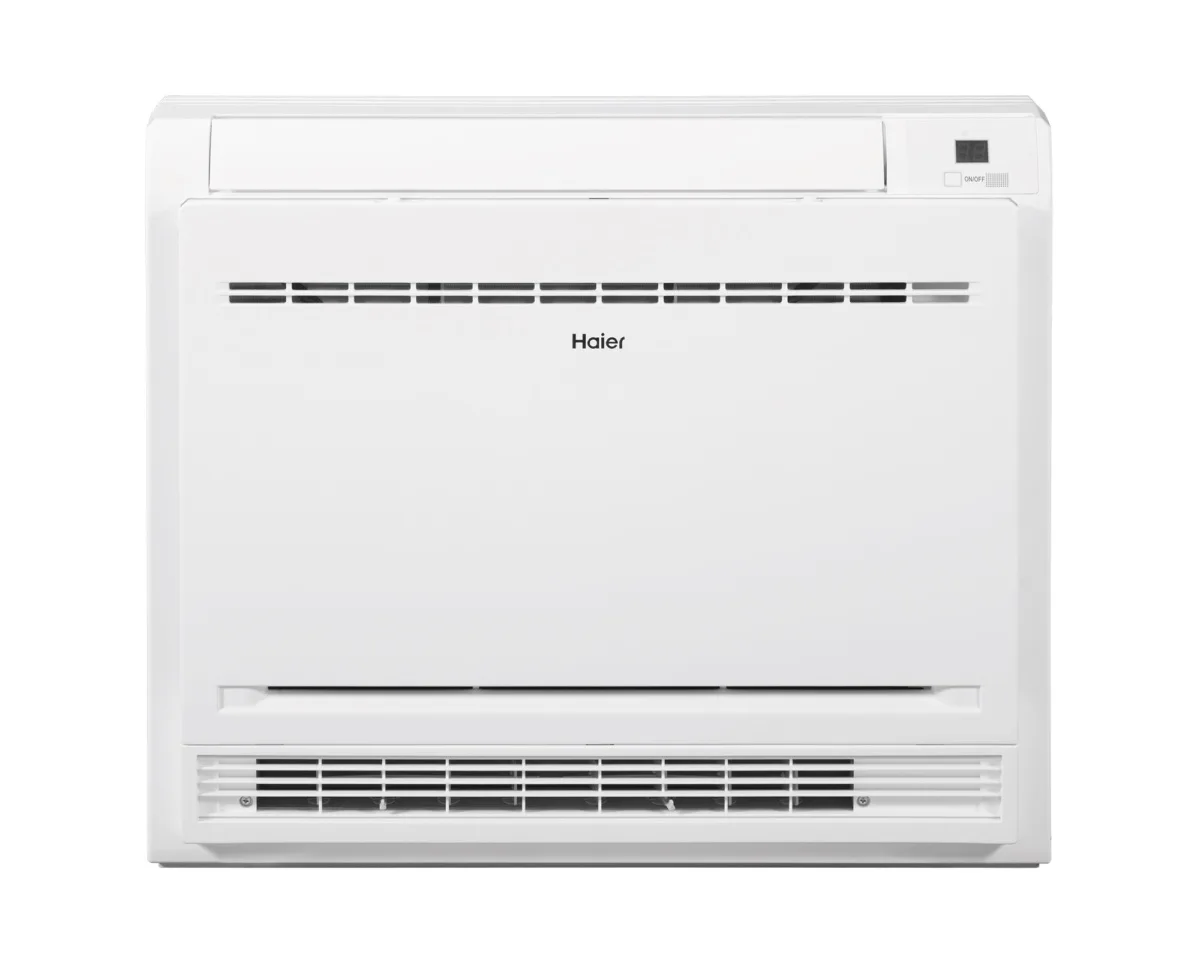

Внутренние блоки раздают воздух в помещениях. Тип выбирают под помещение, а не под систему: канальные прячут за подшивным потолком и раздают воздух через решётки, кассетные монтируют в потолок открытых пространств, настенные ставят там, где потолка нет, напольно-потолочные берут для высоких и вытянутых помещений. В одной системе типы можно смешивать.

Рефнеты делят поток хладагента между ветками магистрали. Их типоразмер подбирается по производительности участка: рефнет не по расчёту нарушает распределение хладагента и даёт разброс температур между помещениями. Управление бывает локальным, с пульта у каждого блока, и централизованным — с общей панели на всю систему.

Отдельно стоят приточные установки с рекуперацией. Они решают задачу вентиляции, а не охлаждения: подают свежий воздух и удаляют отработанный, забирая часть тепла у вытяжного потока. В типовом решении их ставят вместе с мультизональной системой — вентиляция и кондиционирование закрывают разные задачи и друг друга не заменяют.

Как подбирают систему

Подбор идёт от тепловой нагрузки, а не от площади. Кабинет с панорамным остеклением на южную сторону и внутренняя переговорная той же площади требуют разной мощности, и разница бывает кратной. Поэтому первый шаг — расчёт нагрузки по каждому помещению с учётом остекления, ориентации, числа людей и режима работы объекта.

По нагрузке подбирают внутренние блоки, затем их суммарную производительность сопоставляют с наружным. Система допускает превышение суммы внутренних над наружным в пределах, указанных в характеристиках ряда: расчёт на одновременную работу всех помещений на полной мощности почти всегда избыточен, и именно на этом мультизональная схема экономит.

Третий шаг — проверка трасс. У каждого ряда своя предельная длина магистрали и свой допустимый перепад высот между наружным и внутренними блоками, а также между самими внутренними. Наружный блок на кровле высотного здания и внутренние на нижних этажах могут выйти за предел, и тогда систему делят на несколько контуров. Проверять это нужно до заказа оборудования, а не на монтаже.

Что учитывают при размещении наружного блока

Вокруг блока нужно свободное пространство: теплообменник забирает воздух с боковых поверхностей и выбрасывает вверх. Если блок зажат стенами или другим оборудованием, горячий воздух подсасывается обратно, производительность падает, а в жару система уходит в защиту. Требуемые расстояния производитель приводит в монтажной документации на конкретный типоразмер.

Второе — шум. Уровень звукового давления растёт с производительностью, и если рядом жилая застройка или окна гостиничных номеров, размещение и шумозащиту считают отдельно. Третье — несущая способность основания и доступ для обслуживания: блоки большой мощности собираются в модульные комбинации и ставятся в линию, что влияет и на конструкцию площадки, и на способ подъёма оборудования.

При работе на обогрев в холодный период учитывают отвод конденсата: при оттайке теплообменника вода не должна замерзать на площадке обслуживания. Диапазон рабочих температур у рядов разный, и нижнюю границу проверяют по характеристикам конкретного ряда.

Когда мультизональная система, а когда чиллер с фанкойлами

Обе схемы раздают холод по многим помещениям, но переносят его по-разному. В мультизональной системе теплоносителем служит хладагент, он идёт по медным трубам прямо в помещения. В чиллерной схеме холод переносит вода, а в помещениях стоят фанкойлы.

Мультизональная схема выигрывает на объектах средней величины: монтаж проще, эффективность выше, отдельная насосная и водоподготовка не нужны. Чиллерная становится оправданной на больших мощностях, там, где по требованиям объекта хладагент в помещениях нежелателен, и когда холод нужен не только на кондиционирование, но и на технологические нужды. Если выбор неочевиден, мы считаем оба варианта.

Чем ряды отличаются друг от друга

Частые вопросы

Что мы делаем

Подбираем комплект под проект, проверяем ограничения по трассам, собираем спецификацию и поставляем оборудование. Если проекта ещё нет, для предварительного расчёта и оценки бюджета достаточно планировки с назначением и площадями помещений. Монтаж выполняется силами подрядных организаций по согласованию.
