Клапан воздушный УВК, КЛ

Аналоги и соседние модели:КВУ
Цена по запросу
УВК, КЛ поставляется под заказ — цену считаем по типоразмеру и исполнению
Типоразмеры
64 позиции: КЛ, Клапаны, УВК
Масса
0,8–63 кг
Позвонить

Назначение УВК, КЛ

УВК — обычный воздушный клапан для внутренних участков сети. Он перекрывает воздуховод, когда вентилятор стоит, и открывает его при пуске. Без клапана сеть невозможно разделить на ветки, а остановленная установка тянет воздух самотёком.

В разделе три типа на 64 типоразмера. УВК — 46 размеров от 200×200 до 1000×1600 мм, корпус из алюминиевого профиля с шестерёнчатым приводом и резиновым уплотнением, по ТУ 4863-060-57375659-2018. КЛ — лепестковые по серии 1.494-33, их ставят на нагнетании осевых вентиляторов. Отдельная группа — клапаны к крышным вентиляторам ВКР.

Масса УВК идёт от 0,8 до 29,4 кг: алюминиевый корпус в разы легче утеплённого стального. Число лопаток растёт с высотой сечения — от двух у 200×200 до десяти у 1000×1400.

Клапан УВК с электроприводом и клапан УВК с ручным приводом — это одно изделие в двух исполнениях: корпус общий, разница в узле управления. По ТУ 4863-060-57375659-2018 у клапана УВК их ровно два — УВК-Р и УВК-Э; утеплённого и взрывозащищённого исполнения у этой серии нет, для таких задач берут утеплённый КВУ или взрывозащищённые серии АЗЕ и АЗД.

Конструкция УВК, КЛ

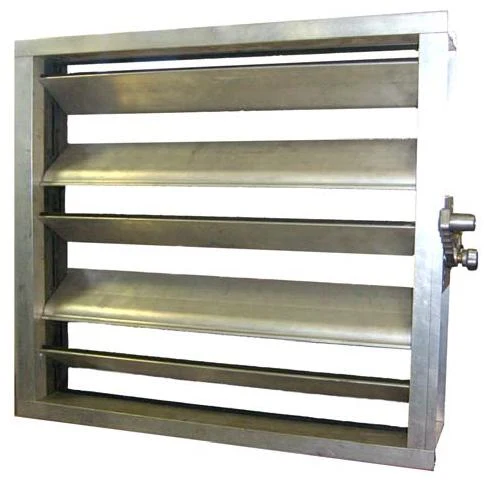

Корпус УВК собран из алюминиевого профиля, лопатки сидят на осях и связаны шестерёнчатой передачей: она поворачивает их синхронно и держит положение без люфта. По контуру лопаток идёт резиновое уплотнение — оно и обеспечивает плотность в закрытом положении.

Лепестковый КЛ устроен иначе: у него свободные пластины-лепестки, которые поднимает поток и опускает собственный вес. Привода у него нет вовсе. Диаметры идут от 260 до 1263 мм, масса от 8,4 до 63 кг. Ставят его на нагнетании осевого вентилятора, чтобы через остановленную машину не шёл обратный поток.

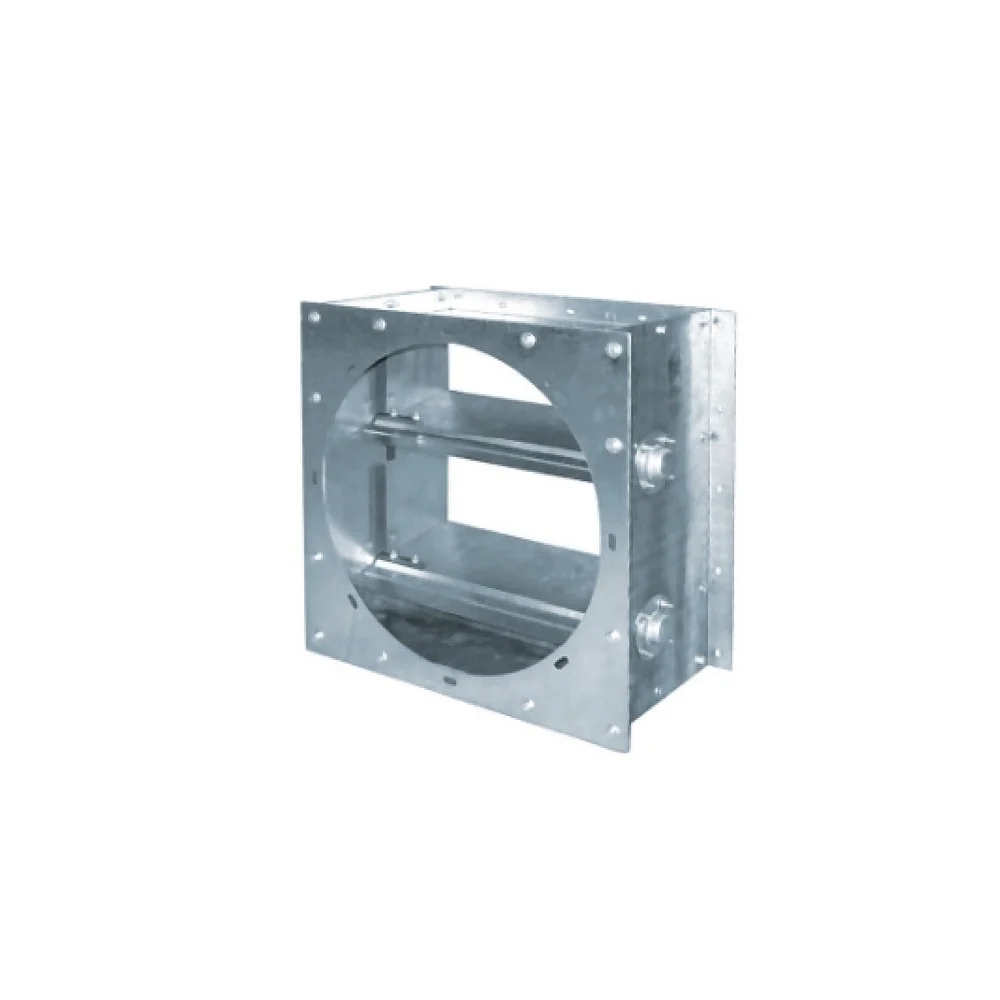

Клапаны к ВКР подбираются по номеру крышного вентилятора: от ВКР-2,5 с присоединительным диаметром 315 мм до ВКР-12,5 с диаметром 1250 мм. Масса от 5,5 до 27 кг. Такой клапан закрывает проём, когда вентилятор не работает.

Габариты УВК в таблице заданы двумя высотами и двумя длинами: H и L — рабочее сечение, H1 и L1 — присоединительные размеры по фланцу. Рама выходит за сечение примерно на 35 мм с каждой стороны по всему ряду, и это надо учесть при разметке проёма.

У лепестковых КЛ и клапанов к ВКР габариты заданы диаметрами: проходным, присоединительным и наружным. У КЛ проход идёт от 260 до 1263 мм, у клапанов к ВКР — от 315 до 1250 мм. Масса растёт вместе с диаметром: 8,4 кг у самого малого КЛ и 63 кг у самого крупного.

Исполнения и схемы УВК, КЛ

Исполнение УВК, КЛ задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.

Электропривод в состав УВК, КЛ не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения УВК, КЛ

Рабочая среда — воздух без агрессивных примесей и без волокон, мешающих лопаткам сомкнуться. Для дымоудаления эти клапаны не годятся: там нужен нормируемый предел огнестойкости.

УВК идёт в двух исполнениях: УВК-Р с ручным управлением и УВК-Э с электроприводом. Ручное берут туда, где положение выставляют один раз, электропривод — туда, где клапан работает по сигналу автоматики вместе с пуском вентилятора.

На улицу УВК не ставят: у него нет утепления, и зимой через закрытый клапан идёт холод. Для наружной установки берут утеплённый КВУ того же сечения.

Знаете среду и температуру, но не уверены в исполнении? Инженер подберёт и посчитает цену за 1 рабочий день

Подбор УВК, КЛ: что нужно от заказчика

Чтобы подобрать УВК, КЛ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики УВК, КЛ по типоразмерам

64 шт.
Типоразмеров в ряду
до 63 кг
Масса

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

УВК — клапаны воздушные
УВК 200×200УВК 200×300УВК 200×400УВК 200×500УВК 200×600УВК 300×300УВК 300×400УВК 300×500УВК 300×600УВК 300×700УВК 300×800УВК 300×900УВК 400×400УВК 400×500УВК 400×600УВК 400×800УВК 400×1000УВК 500×500УВК 500×600УВК 500×800УВК 500×1000УВК 500×1200УВК 600×600УВК 600×800УВК 600×1000УВК 600×1200УВК 600×1400УВК 700×700УВК 700×800УВК 700×1000УВК 700×1200УВК 700×1400УВК 700×1600УВК 800×800УВК 800×1000УВК 800×1200УВК 800×1400УВК 800×1600УВК 900×900УВК 900×1000УВК 900×1200УВК 900×1400УВК 900×1600УВК 1000×1000УВК 1000×1200УВК 1000×1400
КЛ — клапаны лепестковые
КЛ.00.000КЛ.00.000-01КЛ.00.000-02КЛ.00.000-03КЛ.00.000-04КЛ.00.000-05КЛ.00.000-06КЛ.00.000-07
Клапаны к крышным вентиляторам ВКР
ВКР-2,5; ВКР-3,15ВКР-3,55ВКР-4ВКР-4,5ВКР-5ВКР-5,6ВКР-6,3; ВКР-7,1ВКР-8; ВКР-9ВКР-10ВКР-12,5
УВК, КЛ — технические характеристики по типоразмерам: 64 позиции из печатного каталога Аквента.
ТипоразмерИсполнениеМасса, кгB1, ммB2, ммD, ммH1, ммL1, ммD1, ммD2, ммЛопаток, штH, ммB, ммL, мм
УВК 200×200УВК — клапаны воздушные0,8———260270——2210—200
УВК 200×300УВК — клапаны воздушные1,2———260370——2210—300
УВК 200×400УВК — клапаны воздушные1,6———260470——2210—400
УВК 200×500УВК — клапаны воздушные2,1———260570——2210—500
УВК 200×600УВК — клапаны воздушные2,5———260670——2210—600
УВК 300×300УВК — клапаны воздушные1,9———360370——3310—300
УВК 300×400УВК — клапаны воздушные2,5———360470——3310—400
УВК 300×500УВК — клапаны воздушные3,1———360570——3310—500
УВК 300×600УВК — клапаны воздушные3,7———360670——3310—600
УВК 300×700УВК — клапаны воздушные4,4———360770——3310—700
УВК 300×800УВК — клапаны воздушные5———360870——3310—800
УВК 300×900УВК — клапаны воздушные5,6———360970——3310—900
УВК 400×400УВК — клапаны воздушные3,3———460470——4410—400
УВК 400×500УВК — клапаны воздушные4,2———460570——4410—500
УВК 400×600УВК — клапаны воздушные5———460670——4410—600
УВК 400×800УВК — клапаны воздушные6,7———460870——4410—800
УВК 400×1000УВК — клапаны воздушные8,3———4601 070——4410—1 000
УВК 500×500УВК — клапаны воздушные5,2———560570——5510—500
УВК 500×600УВК — клапаны воздушные6,3———560670——5510—600
УВК 500×800УВК — клапаны воздушные8,3———560870——5510—800
УВК 500×1000УВК — клапаны воздушные10,4———5601 070——5510—1 000
УВК 500×1200УВК — клапаны воздушные12,4———5601 270——5510—1 200
УВК 600×600УВК — клапаны воздушные7,5———660670——6610—600
УВК 600×800УВК — клапаны воздушные10———660870——6610—800
УВК 600×1000УВК — клапаны воздушные12,5———6601 070——6610—1 000
УВК 600×1200УВК — клапаны воздушные14,7———6601 270——6610—1 200
УВК 600×1400УВК — клапаны воздушные17,1———6601 470——6610—1 400
УВК 700×700УВК — клапаны воздушные10,2———760770——7710—700
УВК 700×800УВК — клапаны воздушные11,6———760870——7710—800
УВК 700×1000УВК — клапаны воздушные14,6———7601 070——7710—1 000
УВК 700×1200УВК — клапаны воздушные17,1———7601 270——7710—1 200
УВК 700×1400УВК — клапаны воздушные20———7601 470——7710—1 400
УВК 700×1600УВК — клапаны воздушные22,9———7601 670——7710—1 600
УВК 800×800УВК — клапаны воздушные13,3———860870——8810—800
УВК 800×1000УВК — клапаны воздушные16,6———8601 070——8810—1 000
УВК 800×1200УВК — клапаны воздушные19,6———8601 270——8810—1 200
УВК 800×1400УВК — клапаны воздушные22,9———8601 470——8810—1 400
УВК 800×1600УВК — клапаны воздушные26,1———8601 670——8810—1 600
УВК 900×900УВК — клапаны воздушные16,8———960970——9910—900
УВК 900×1000УВК — клапаны воздушные18,7———9601 070——9910—1 000
УВК 900×1200УВК — клапаны воздушные22———9601 270——9910—1 200
УВК 900×1400УВК — клапаны воздушные25,7———9601 470——9910—1 400
УВК 900×1600УВК — клапаны воздушные29,4———9601 670——9910—1 600
УВК 1000×1000УВК — клапаны воздушные20,7———1 0601 070——101 010—1 000
УВК 1000×1200УВК — клапаны воздушные24,5———1 0601 270——101 010—1 200
УВК 1000×1400УВК — клапаны воздушные28,6———1 0601 470——101 010—1 400
КЛ.00.000КЛ — клапаны лепестковые8,4320285260——280———250150
КЛ.00.000-01КЛ — клапаны лепестковые10,7385350325——335———315195
КЛ.00.000-02КЛ — клапаны лепестковые13,4470435410——430———400247
КЛ.00.000-03КЛ — клапаны лепестковые17,5570535510——536———500287
КЛ.00.000-04КЛ — клапаны лепестковые24,1700665642——660———630357
КЛ.00.000-05КЛ — клапаны лепестковые34870835815——840———800332
КЛ.00.000-06КЛ — клапаны лепестковые441 0701 0351 015——1 045———1 000392
КЛ.00.000-07КЛ — клапаны лепестковые631 3201 2851 263——1 295———1 250497
ВКР-2,5; ВКР-3,15Клапаны к крышным вентиляторам ВКР5,5——315165—340375—130——
ВКР-3,55Клапаны к крышным вентиляторам ВКР6——355190—385415—190——
ВКР-4Клапаны к крышным вентиляторам ВКР7——400205—430460—170——
ВКР-4,5Клапаны к крышным вентиляторам ВКР8——450231—483500—200——
ВКР-5Клапаны к крышным вентиляторам ВКР9——500225—530560—220——
ВКР-5,6Клапаны к крышным вентиляторам ВКР11——560286—590620—250——
ВКР-6,3; ВКР-7,1Клапаны к крышным вентиляторам ВКР13——630320—660690—270——
ВКР-8; ВКР-9Клапаны к крышным вентиляторам ВКР15——800405—830860—330——
ВКР-10Клапаны к крышным вентиляторам ВКР20——1 000497—1 0401 080—425——
ВКР-12,5Клапаны к крышным вентиляторам ВКР27——1 250623—1 2901 330—525——

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подобрали типоразмер? Инженер посчитает цену под ваш расход и давление за 1 рабочий день

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Опросный лист и выписку по УВК, КЛ — таблицу характеристик — инженер пришлёт на почту в течение рабочего дня.

Скачать PDF, 85 КБ

Цена УВК, КЛ и от чего она зависит

Цена УВК определяется сечением и числом лопаток. Масса по ряду растёт с 0,8 до 29,4 кг — это прямо количество алюминия в корпусе и лопатках.

Лепестковые КЛ и клапаны к ВКР считаются по диаметру: 260–1263 мм у первых и 315–1250 мм у вторых, масса от 5,5 до 63 кг.

Электропривод в цену клапана не входит и подбирается отдельно по моменту. Точную цену под ваш типоразмер подтверждает менеджер.

Родственные модели УВК, КЛ

С чем ещё сравнивают УВК, КЛ и что берут вместо него:

Как купить УВК, КЛ: цена, доставка, оплата и возврат

Доставка и сроки

УВК, КЛ поставляется под заказ: срок изготовления менеджер подтверждает при согласовании спецификации, обычно это от 5 рабочих дней. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт.

УВК, КЛ изготавливается под заказ: ходовые типоразмеры отгружаем от 5 рабочих дней, остальные — от 10 рабочих дней. Наличие по конкретному типоразмеру подтверждает менеджер.

Оплата

Расчёт за УВК, КЛ — по счёту с НДС. Аванс берём при запуске в производство, остаток — перед отгрузкой; постоянным заказчикам отгружаем с отсрочкой. Закрывающие документы отправляем электронно и почтой.

Гарантия и документы

Стандартная гарантия на УВК, КЛ — 12 месяцев с даты поставки; по согласованию — до 3 лет. Гарантия действует при соблюдении условий монтажа и эксплуатации из паспорта. В комплекте идут паспорт изделия, руководство по эксплуатации и декларация соответствия ТР ТС.

Возврат и обмен

Несоответствие УВК, КЛ спецификации или паспорту — наш случай: меняем изделие целиком, транспорт на нас. Возврат исправного изделия регулируется договором поставки; для конфигураций под заказ он не предусмотрен, и это оговаривается при согласовании.

Поставщик УВК, КЛ

Организация
ООО «Аквент»
ИНН
0273930750
ОГРН
1190280069231
Адрес
450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
Телефон
+7 (499) 110-23-06
Почта
request@akvent.ru
Режим
пн–пт 9:00–18:00 МСК, заявки на почту — круглосуточно

Поставку УВК, КЛ ведёт ООО «Аквент», Уфа. Среди заказчиков: Северсталь, ММК, Роснефть, Газпром нефть, Татнефть, Акрон, Русал, Норникель.

Аналоги УВК, КЛ и соответствие обозначений

УВК, КЛ — соответствие обозначений: под какими марками встречается то же или соседнее изделие в проектах и спецификациях.
ОбозначениеОткуда обозначениеКарточка
КВУдругое исполнение серии, свой ряд типоразмеровстраница КВУ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подробнее по теме в справочнике Аквента: обратный клапан вентиляции, огнезадерживающие клапаны.

Остались вопросы по подбору, срокам или исполнению? Инженер ответит и пришлёт расчёт за 1 рабочий день

Вопросы о УВК, КЛ

Отсутствием теплоизоляции и материалом корпуса: у УВК он из алюминиевого профиля. При сечении 200×200 УВК весит 0,8 кг против 6 кг у утеплённого. На улицу его не ставят.
От 200×200 до 1000×1600 мм, 46 типоразмеров. Высота рабочего сечения не более 1000 мм, длина по заявке делается до 2000 мм.
От двух до десяти в зависимости от высоты сечения: у 200×200 их две, у 300×300 — три, у 1000×1400 — десять.
Клапан со свободными пластинами, которые поднимает поток и опускает собственный вес. Привода у него нет. Ставится на нагнетании осевого вентилятора против обратного потока.
По номеру вентилятора: у ВКР-2,5 присоединительный диаметр 315 мм, у ВКР-12,5 — 1250 мм. Клапан закрывает проём при остановленной машине.
Приводом: у первого ручное управление лопатками, у второго электропривод. Сам привод в комплект не входит и подбирается по моменту.
Из алюминиевого профиля, с шестерёнчатым приводом лопаток и резиновым уплотнением по контуру. Выпускается по ТУ 4863-060-57375659-2018.
От 8,4 до 63 кг при диаметрах от 260 до 1263 мм. Масса указана без привода, которого у лепесткового клапана и не бывает.
