Противопожарные клапаны круглые ПРОК-90(120) — цена

Назначение ПРОК-90(120)

Противопожарные клапаны круглые ставят в круглый воздуховод там, где переход на прямоугольное сечение ради клапана обошёлся бы дороже самого клапана. Ряд идёт от Ø100 до Ø1250 мм и закрывает и бытовые ветки, и магистрали.

Клапан противопожарный круглого сечения выпускают и нормально закрытым, и нормально открытым: первый открывается при пожаре и работает в противодымной вентиляции, второй закрывается и отсекает общеобменную систему.

Присоединение бывает двух видов: ниппельное у базового исполнения и фланцевое у варианта ФЛ. Выбор диктует трасса — на ниппель клапан сажают в разрыв канала, фланец берут там, где нужен разъём под обслуживание.

Изделия сертифицированы по техническому регламенту ЕАЭС 043/2017.

Конструкция ПРОК-90(120)

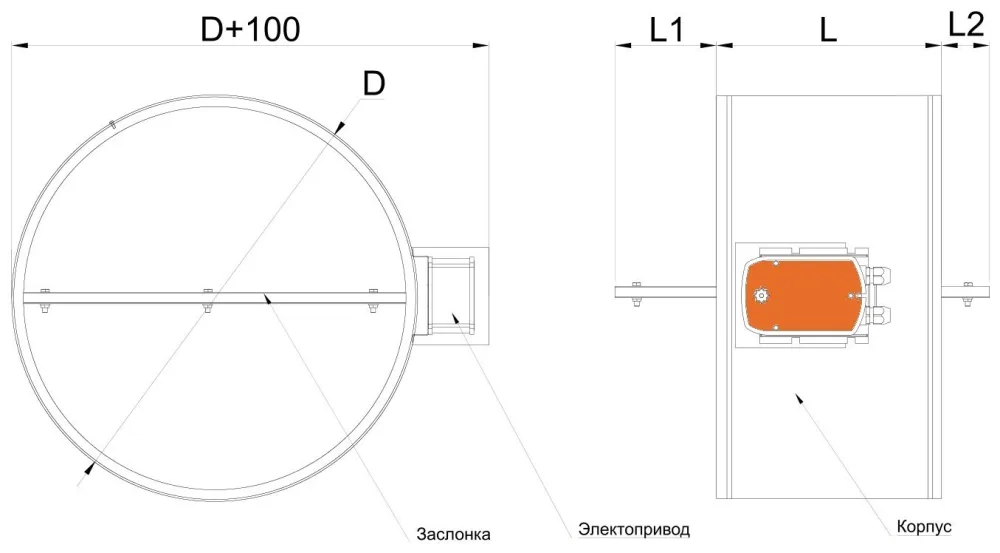

Корпус круглый, внутри поворотная заслонка на оси, привод снаружи или внутри корпуса. У круглого клапана в марке появляется своё поле — ФЛ, признак фланцевого соединения; базовое исполнение идёт под ниппель.

У круглых характеристики зависят не только от диаметра, но и от предела огнестойкости: при Ø100 мм площадь проходного сечения 0,006 м² в исполнении EI 90 и 0,005 м² в EI 120 — у второго толще огнезащита, и живое сечение чуть меньше.

Тем же объясняется разница в сопротивлении: при Ø100 мм коэффициент местного сопротивления 2,282 у EI 90 и 2,465 у EI 120. С ростом диаметра оба значения падают: при Ø1000 мм это 1,171 и 1,180.

Верх ряда — Ø1250 мм с площадью 0,947 м² у EI 90 и 0,943 м² у EI 120. Дальше по расходу выгоднее прямоугольный клапан: у него при том же живом сечении сопротивление ниже.

Привод входит в состав и указан в марке вместе с напряжением 220 или 24 В. Исполнение с возвратной пружиной переводит заслонку в безопасное положение при пропадании питания: у нормально открытого это закрытие, у нормально закрытого — открытие.

Исполнения и схемы ПРОК-90(120)

Исполнение ПРОК-90(120) задаётся при заказе и потом не меняется: тип корпуса, предел огнестойкости и привод заложены в конструкцию и стоят прямо в марке изделия.

Привод входит в состав ПРОК-90(120) и указывается в марке вместе с напряжением. Момент подбирают по площади заслонки: привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения ПРОК-90(120)

Среда — воздух и продукты горения. В дежурном режиме клапан работает как участок круглого воздуховода, поэтому его сопротивление входит в расчёт сети.

Круглые клапаны заметно сопротивляются потоку сильнее прямоугольных: коэффициент местного сопротивления не опускается ниже 1,153 во всём ряду, тогда как у прямоугольных на больших сечениях он доходит до 0,165. Это учитывают при подборе вентилятора.

Предел огнестойкости берут по проекту: EI 90 или EI 120.

Для взрывоопасных зон нужно взрывозащищённое исполнение: его оговаривают в заказе отдельно, а класс зоны берут из проекта.

Круглый корпус требует места вокруг себя: приводу нужен доступ для обслуживания и проверки, а заслонке — свободный ход. На плотных трассах это иногда решает выбор в пользу прямоугольного клапана даже при круглом воздуховоде.

Диаметр берут по существующему каналу: ставить клапан меньшего диаметра через переходник можно, но переход добавит сопротивление к и без того высокому КМС круглого клапана.

Знаете среду и температуру, но не уверены в исполнении? Инженер подберёт и посчитает цену за 1 рабочий день

Подбор ПРОК-90(120): что нужно от заказчика

Чтобы подобрать ПРОК-90(120), инженеру нужны четыре величины: сечение канала или проёма в миллиметрах, требуемый предел огнестойкости по проекту, исполнение — канальное или стеновое — и тип привода с напряжением. По ним собирается полная марка и называется конечная цена, а не вилка.

Технические характеристики ПРОК-90(120) по типоразмерам

36 шт.

Типоразмеров в ряду

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

ПРОК-90(120) — технические характеристики по типоразмерам: 36 позиций из печатного каталога Аквента.
Типоразмер	Живое сечение, м²	Цена, ₽	D, мм	Коэффициент местного сопротивления	Предел огнестойкости
ПРОК 100 EI 90	0,006	8 340	100	2,282	EI 90
ПРОК 100 EI 120	0,005	8 420	100	2,465	EI 120
ПРОК 125 EI 90	0,009	8 360	125	1,928	EI 90
ПРОК 125 EI 120	0,008	8 450	125	2,082	EI 120
ПРОК 160 EI 90	0,016	8 510	160	1,681	EI 90
ПРОК 160 EI 120	0,015	8 590	160	1,692	EI 120
ПРОК 200 EI 90	0,027	8 840	200	1,533	EI 90
ПРОК 200 EI 120	0,026	8 930	200	1,542	EI 120
ПРОК 250 EI 90	0,043	9 050	250	1,428	EI 90
ПРОК 250 EI 120	0,042	9 140	250	1,437	EI 120
ПРОК 315 EI 90	0,07	9 950	315	1,349	EI 90
ПРОК 315 EI 120	0,069	10 320	315	1,358	EI 120
ПРОК 355 EI 90	0,09	10 400	355	1,317	EI 90
ПРОК 355 EI 120	0,089	11 240	355	1,326	EI 120
ПРОК 400 EI 90	0,116	10 720	400	1,291	EI 90
ПРОК 400 EI 120	0,114	11 580	400	1,301	EI 120
ПРОК 450 EI 90	0,148	10 770	450	1,266	EI 90
ПРОК 450 EI 120	0,146	11 630	450	1,275	EI 120
ПРОК 500 EI 90	0,184	11 510	500	1,248	EI 90
ПРОК 500 EI 120	0,182	12 430	500	1,257	EI 120
ПРОК 560 EI 90	0,233	11 740	560	1,231	EI 90
ПРОК 560 EI 120	0,231	12 680	560	1,243	EI 120
ПРОК 630 EI 90	0,296	12 830	630	1,215	EI 90
ПРОК 630 EI 120	0,294	13 860	630	1,224	EI 120
ПРОК 710 EI 90	0,379	14 120	710	1,201	EI 90
ПРОК 710 EI 120	0,376	15 250	710	1,241	EI 120
ПРОК 800 EI 90	0,483	17 150	800	1,189	EI 90
ПРОК 800 EI 120	0,48	18 530	800	1,198	EI 120
ПРОК 900 EI 90	0,615	18 270	900	1,179	EI 90
ПРОК 900 EI 120	0,612	19 730	900	1,188	EI 120
ПРОК 1000 EI 90	0,761	20 140	1 000	1,171	EI 90
ПРОК 1000 EI 120	0,758	21 750	1 000	1,18	EI 120
ПРОК 1120 EI 90	0,851	—	1 120	1,162	EI 90
ПРОК 1120 EI 120	0,847	—	1 120	1,171	EI 120
ПРОК 1250 EI 90	0,947	—	1 250	1,153	EI 90
ПРОК 1250 EI 120	0,943	—	1 250	1,162	EI 120

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подобрали типоразмер? Инженер посчитает цену под ваш расход и давление за 1 рабочий день

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Опросный лист и выписку по ПРОК-90(120) — таблицу характеристик, цены по конфигурациям — инженер пришлёт на почту в течение рабочего дня.

Скачать PDF, 81 КБ

Цена ПРОК-90(120) и от чего она зависит

Цена идёт за диаметром и пределом огнестойкости: чем больше диаметр, тем больше металла и площадь заслонки; EI 120 дороже EI 90 на состав огнезащиты.

Третье слагаемое — присоединение и привод: фланцевое исполнение дороже ниппельного, реверсивный привод дороже привода с возвратной пружиной.

В таблице выше — цена по действующему прайсу 2025 с НДС. Диаметры 1120 и 1250 мм в прайсе не значатся — на них цену считает менеджер по запросу, как и на нестандартные исполнения.

Поставка под заказ, от 5 рабочих дней.

Родственные модели ПРОК-90(120)

С чем ещё сравнивают ПРОК-90(120) и что берут вместо него:

КПП 90(120)-НЗ — соседняя модель того же класса
КВК — соседняя модель того же класса

Как купить ПРОК-90(120): цена, доставка, оплата и возврат

Доставка и сроки

ПРОК-90(120) изготавливается под заказ, поставка от 5 рабочих дней. Отправляем любой транспортной компанией, до терминала в Уфе везём за свой счёт, дальше — по тарифу перевозчика. Если позиций в спецификации несколько, срок считаем по всей партии сразу.

ПРОК-90(120) изготавливается под сечение канала, поэтому поставка под заказ: от 5 рабочих дней. Точный срок менеджер подтверждает при согласовании спецификации.

Оплата

Оплата ПРОК-90(120) — безналичная, с НДС, по договору поставки. Отсрочка платежа предоставляется по согласованию, постоянным заказчикам — на регулярной основе. Возможна поэтапная оплата: аванс при запуске в производство, остаток перед отгрузкой.

Гарантия и документы

Гарантия на ПРОК-90(120) — до 3 лет с даты отгрузки при соблюдении условий монтажа и эксплуатации из паспорта. В комплекте идут паспорт изделия, руководство по эксплуатации и сертификат соответствия техническому регламенту ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».

Возврат и обмен

Ошиблись мы — везём замену ПРОК-90(120) за свой счёт и забираем прежнее. Ошиблись в исходных данных вы — считаем вместе, что можно сделать: часть исполнений переделывается на заводе. Возврат исправного изделия под конфигурацию не предусмотрен.

Поставщик ПРОК-90(120)

Организация: ООО «Аквент»
ИНН: 0273930750
ОГРН: 1190280069231
Адрес: 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
Телефон: +7 (499) 110-23-06
Почта: request@akvent.ru
Режим: пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно

Поставку ПРОК-90(120) ведёт ООО «Аквент», Уфа. Среди заказчиков: ММК, Газпром нефть, Уралхим, Татнефть, Норникель, ЕвроХим, НЛМК, Северсталь.

Аналоги ПРОК-90(120) и соответствие обозначений

ПРОК-90(120) — соответствие обозначений: под какими марками встречается то же или соседнее изделие в проектах и спецификациях.
Обозначение	Откуда обозначение	Карточка
КПП 90(120)-НЗ	другое исполнение серии, свой ряд типоразмеров	страница КПП 90(120)-НЗ
КВК	другое исполнение серии, свой ряд типоразмеров	страница КВК
ПРОК	короткая запись марки в спецификациях	та же таблица характеристик, что и здесь

Цены на ПРОК-90(120) розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.

Подробнее по теме в справочнике Аквента: огнезадерживающие клапаны, огнезащита воздуховодов.

Остались вопросы по подбору, срокам или исполнению? Инженер ответит и пришлёт расчёт за 1 рабочий день

Вопросы о ПРОК-90(120)

От Ø100 до Ø1250 мм. Клапан противопожарный круглый 200, 250 или 315 мм — ходовые размеры для веток, крупные диаметры идут на магистрали.

Формой сечения и сопротивлением. У круглого коэффициент местного сопротивления во всём ряду не ниже 1,153, у прямоугольного на больших сечениях доходит до 0,165. Круглый берут, когда трасса круглая и переход на прямоугольник не оправдан.

У исполнения EI 120 толще огнезащита, и живое сечение немного меньше: при Ø100 мм это 0,006 м² против 0,005 м². Разница заметна только на малых диаметрах.

Присоединением: у ФЛ фланец, у базового ниппель. Диаметр и характеристики те же.

Да, ряд ПРОК выпускают и нормально закрытым, и нормально открытым — второй работает как огнезадерживающий.

Клапаны противопожарные круглые с электроприводом нужны везде, где положением управляет противопожарная автоматика. Момент привода считают по площади заслонки.

По коэффициенту местного сопротивления для вашего диаметра и предела: например, Ø400 мм — 1,291 у EI 90 и 1,301 у EI 120.
