Воздушные и противопожарные клапаны для вентиляции

Какой воздушный клапан нужен в вашей системе

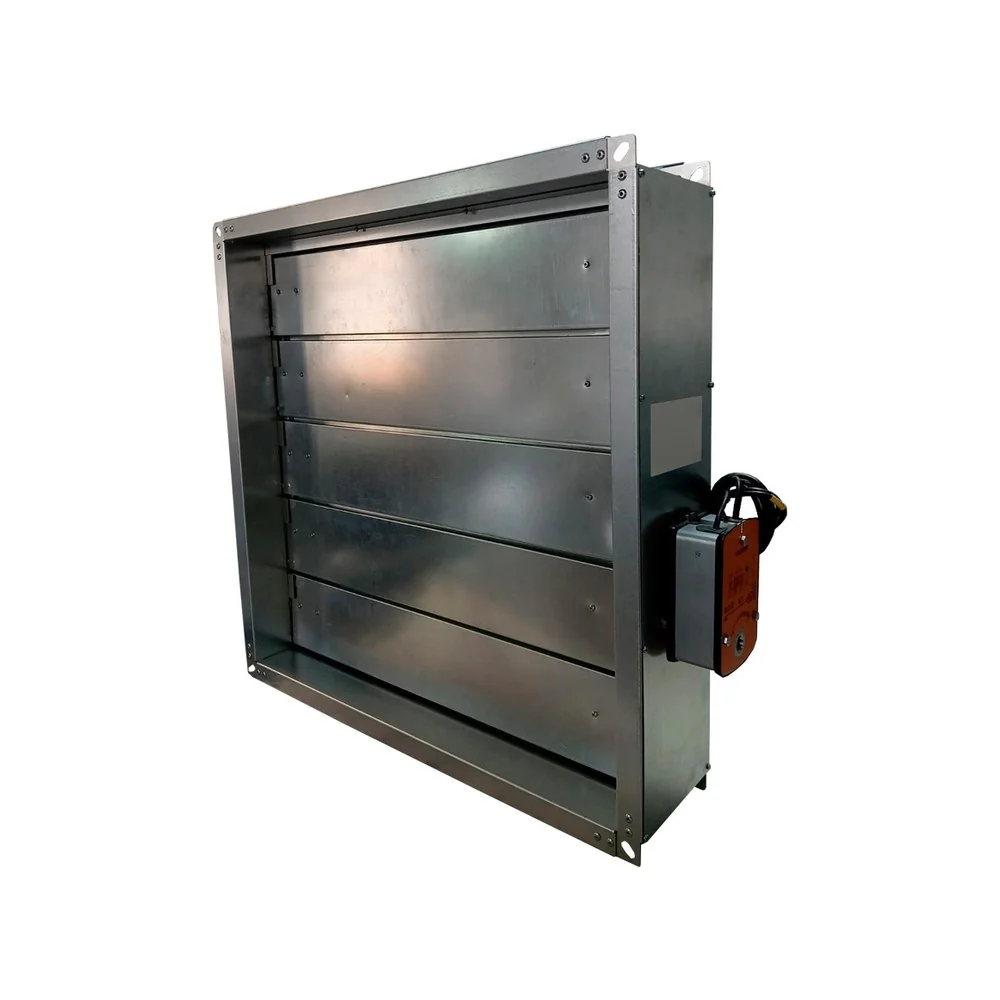

Клапан в вентиляции решает одну из четырёх задач: перекрыть канал, отрегулировать расход, пропустить воздух только в одну сторону — или сработать при пожаре, отсекая вентиляцию либо, наоборот, открывая путь дыму. От задачи и зависит выбор, а не от формы корпуса. Перекрывают канал прямоугольные ПВКО и круглые КВК, регулируют расход заслонки АЗД и дроссель-клапаны, одностороннее движение обеспечивает воздушный обратный клапан КОп или КОк.

Вторая величина — сечение воздуховода. Прямоугольные клапаны делают под размер канала до 2 600 мм, круглые идут стандартным рядом Ø100–315 мм и по запросу до Ø1250 мм. Третья — привод: ручной, электрический или его отсутствие вовсе.

Чем различаются группы

Обратный клапан и приточный клапан — разные вещи

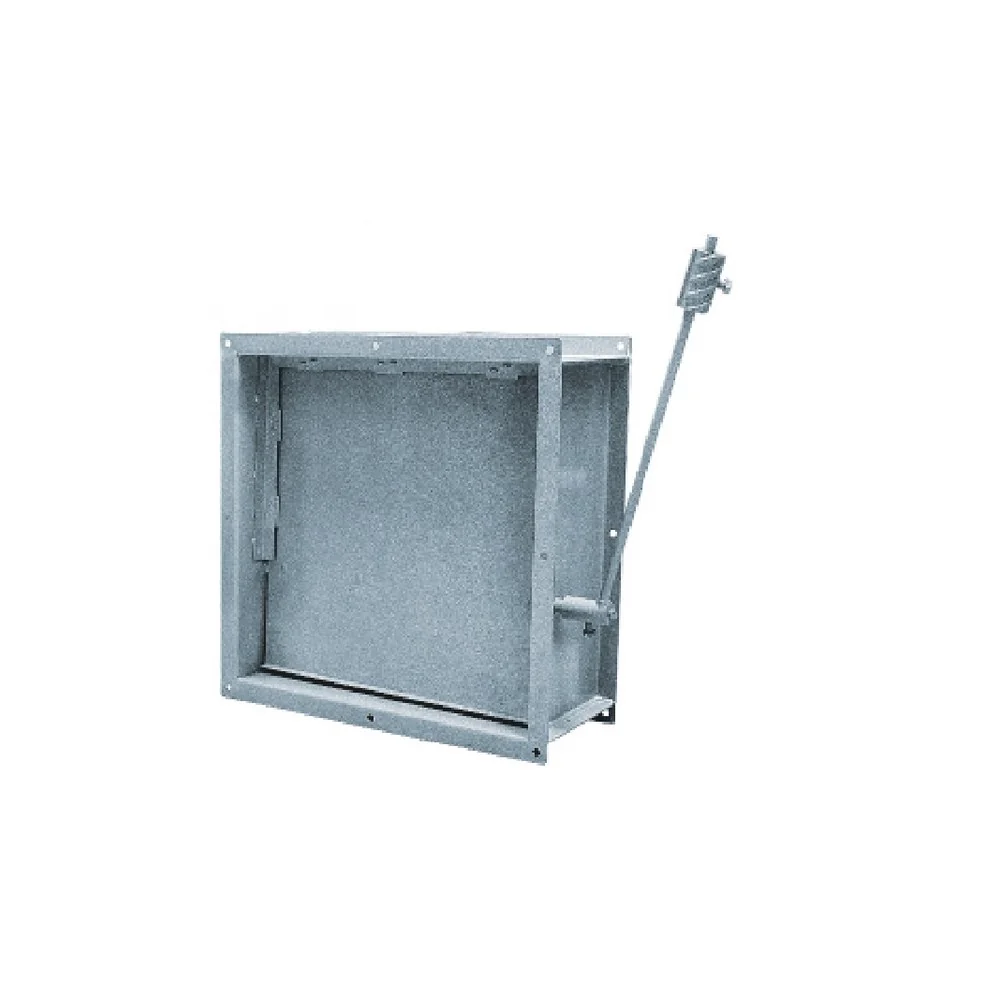

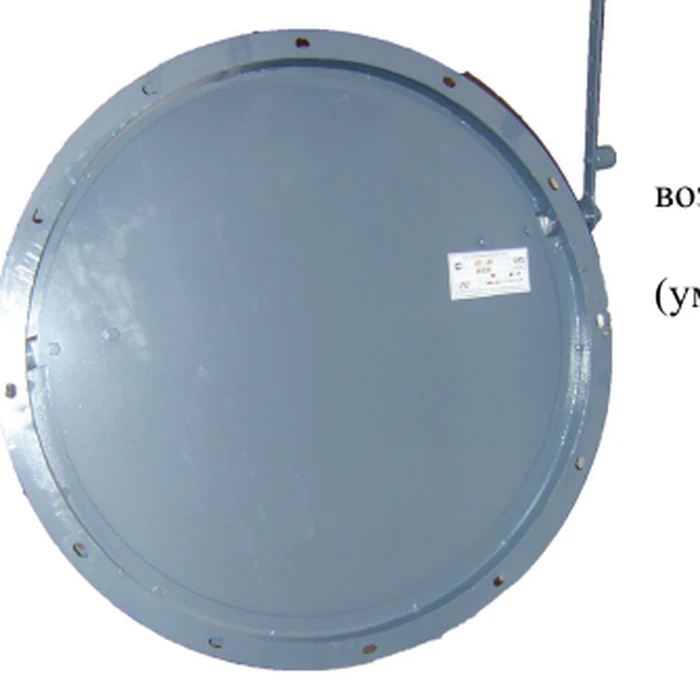

Обратный клапан для вентиляции ставят, чтобы воздух шёл только в одну сторону: створки открывает поток, а закрывает их собственный вес, когда вентилятор остановился. Электропитание ему не нужно. Приточный клапан вентиляции решает противоположную задачу — впускает наружный воздух в помещение: стеновой КИВ-125 работает от разрежения, которое создаёт вытяжка, и тоже обходится без питания. Путать их нельзя: обратный не пропустит воздух внутрь, а приточный не перекроет обратный поток в канале.

Привод: ручной, электрический, никакого

Привод воздушного клапана выбирают по тому, кто и как часто им управляет. Ручной ставят там, где положение задают один раз при наладке. Клапан воздушный с электроприводом нужен, когда положением управляет автоматика: приточная установка открывает клапан наружного воздуха перед пуском вентилятора и закрывает после остановки, иначе зимой разморозится калорифер. Электропривод воздушной заслонки подбирают по моменту, который зависит от площади створок, и по типу сигнала — двухпозиционный или аналоговый.

Управление воздушной заслонкой в приточной установке обычно сблокировано с вентилятором и защитой калорифера. Положение воздушной заслонки при этом контролируют концевыми выключателями: без обратной связи автоматика не знает, открылся клапан или примёрз.

Противопожарные клапаны: четыре ряда и три разные задачи

Противопожарные клапаны часто валят в одну кучу, а задач у них три, и они противоположны. Клапан противопожарный нормально закрытый КПП НЗ в дежурном режиме закрыт и открывается при пожаре — он работает в противодымной вентиляции: подаёт воздух и удаляет продукты горения. Клапан противопожарный нормально открытый КПП НО, он же огнезадерживающий, наоборот стоит открытым и закрывается, чтобы огонь и дым не пошли по воздуховодам общеобменной системы. Дымовой КПД 120-ДУ открывается только на этаже очага, а на остальных держит герметичную преграду.

Предел огнестойкости берут по проекту: EI 90 или EI 120 у КПП, только EI 120 у дымовых. По п. 6.11 СП 7.13130.2013 участок воздуховода от поверхности ограждающей конструкции до заслонки клапана должен иметь тот же нормируемый предел, что и сама конструкция. Все три типа сертифицированы по ТР ЕАЭС 043/2017.

Сечения прямоугольных — от 100 до 1500 мм по высоте и ширине с шагом 50 мм, изделие делают под размер канала. Круглые ПРОК идут по диаметру от Ø100 до Ø1250 мм и заметно сильнее сопротивляются потоку: коэффициент местного сопротивления у них не опускается ниже 1,153, тогда как у прямоугольных на больших сечениях доходит до 0,165.

Утеплённые и взрывозащищённые

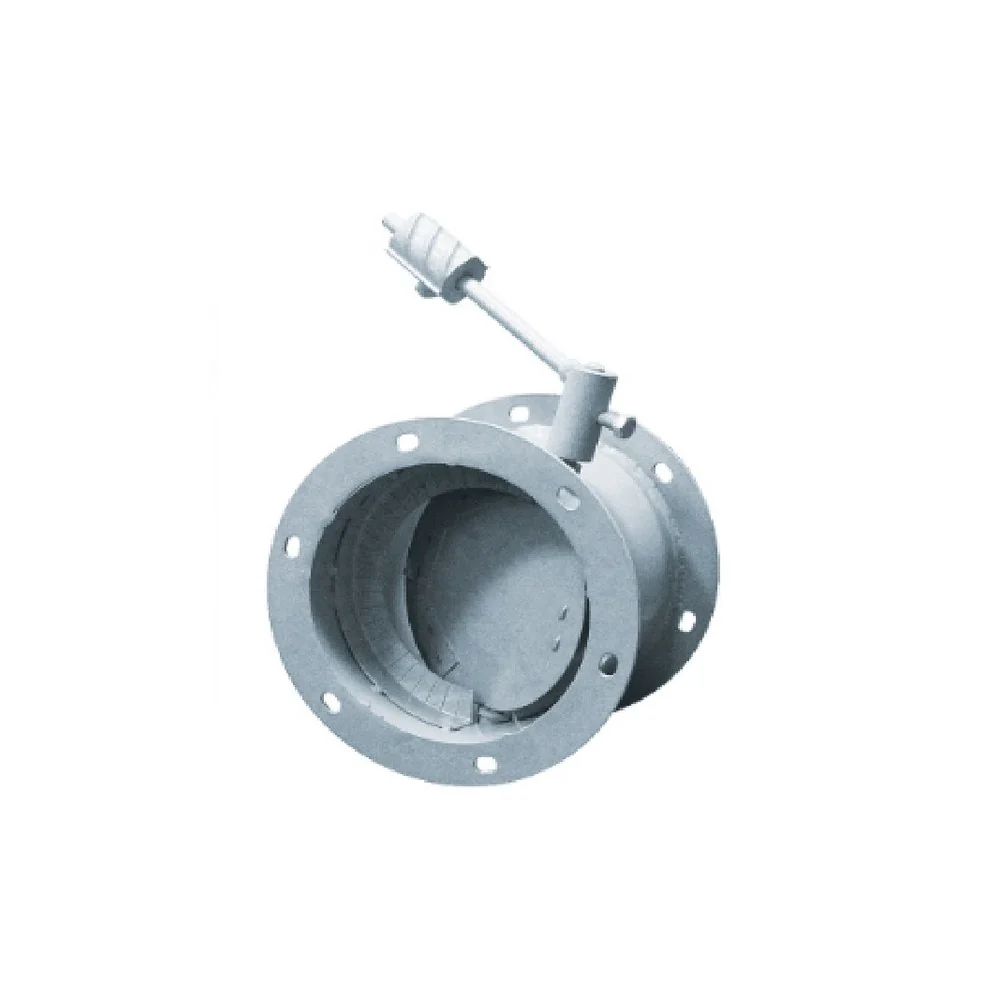

На границе с улицей ставят утеплённый клапан: у КВУ утеплены и лопатки, и рама, поэтому на них не намерзает конденсат и не появляется мостик холода. Для зон класса В-1 нужны АЗЕ и АЗД во взрывозащищённом исполнении: у них другие материалы и конструкция уплотнений; ставить туда обычный клапан нельзя.

Что учесть до заказа

• Сечение канала. Прямоугольные клапаны делают в размер, поэтому его меряют до заказа, а не подгоняют потом.
• Момент на приводе. Он растёт с площадью створок; привод подбирают вместе с клапаном, а не отдельно.
• Плотность закрытия. Для отсечки наружного воздуха нужна большая, чем для регулирования расхода: это разные исполнения.
• Направление потока. У обратных клапанов оно задано конструкцией; при монтаже стрелку сверяют с проектом.
• Зона по взрывоопасности. Класс зоны берут из проекта — от него зависит, идёт обычное исполнение или АЗЕ.
• Комплектность. Купить воздушный клапан отдельно от привода можно, но подбирать их порознь не стоит: момент привода считают по площади створок конкретного типоразмера.
