ВР 132-30

Общие сведения

• Высокого давления.
• Одностороннего всасывания.
• Корпус — спиральный поворотный.
• Лопатки рабочего колеса — загнутые назад.
• Количество лопаток рабочего колеса — 16.
• Направление вращения — правое, левое.

Назначение

Вентиляторы радиальные ВР 132-30 применяются в системах вентиляции и технологических установках промышленных предприятий с высоким аэродинамическим сопротивлением воздуховодов. Эксплуатируются в составе приточных и вытяжных систем зданий и сооружений общественного, административного и производственного назначения: нагнетание воздуха в напорные системы, вентиляция шахт, туннелей, химических производств.

Рабочая среда

Нормальной рабочей средой для вентиляторов ВР 132-30 является предварительно очищенный воздух или неагрессивные газовоздушные смеси температурой до +80°С (общепромышленное исполнение) или до +200°С (теплостойкое Ж2), не содержащие химически агрессивных, взрыво- или пожароопасных компонентов. Предельно допустимое содержание пыли — не более 0,1 г/м³. Не допускаются липкие, волокнистые и агрессивные примеси.

Конструктивные особенности

Радиальный вентилятор ВР 132-30 поставляется в полностью готовом к монтажу виде. Основные элементы: сварная опорная рама, поворотный спиральный корпус-«улитка», рабочее колесо и электрический привод.

Рабочее колесо имеет 16 лопаток, загнутых в обратном направлении вращения — это обеспечивает высокое давление при относительно компактных габаритах. Монтаж выполняется на жёстком основании посредством анкерного крепежа. Для снижения вибраций рекомендуется использовать виброизоляционные опоры.

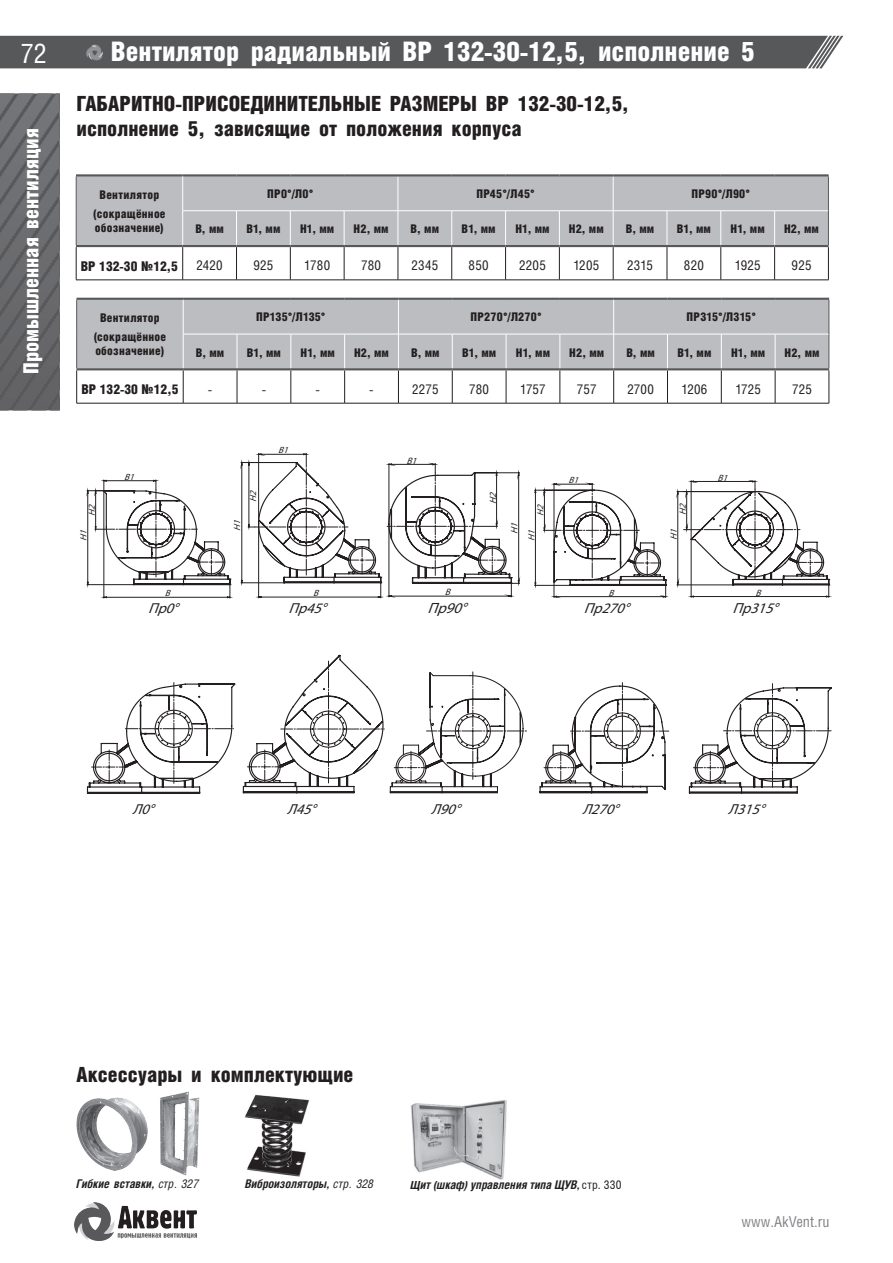

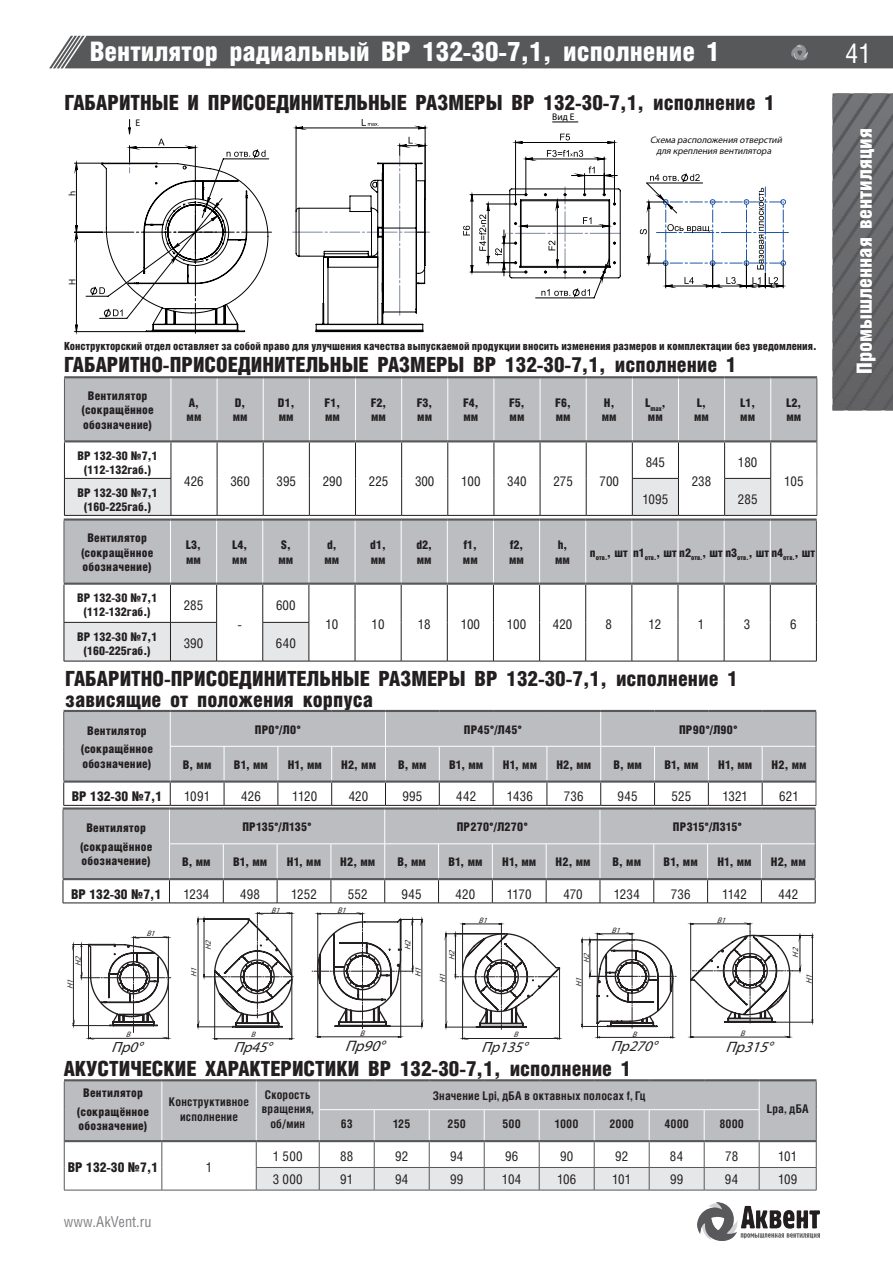

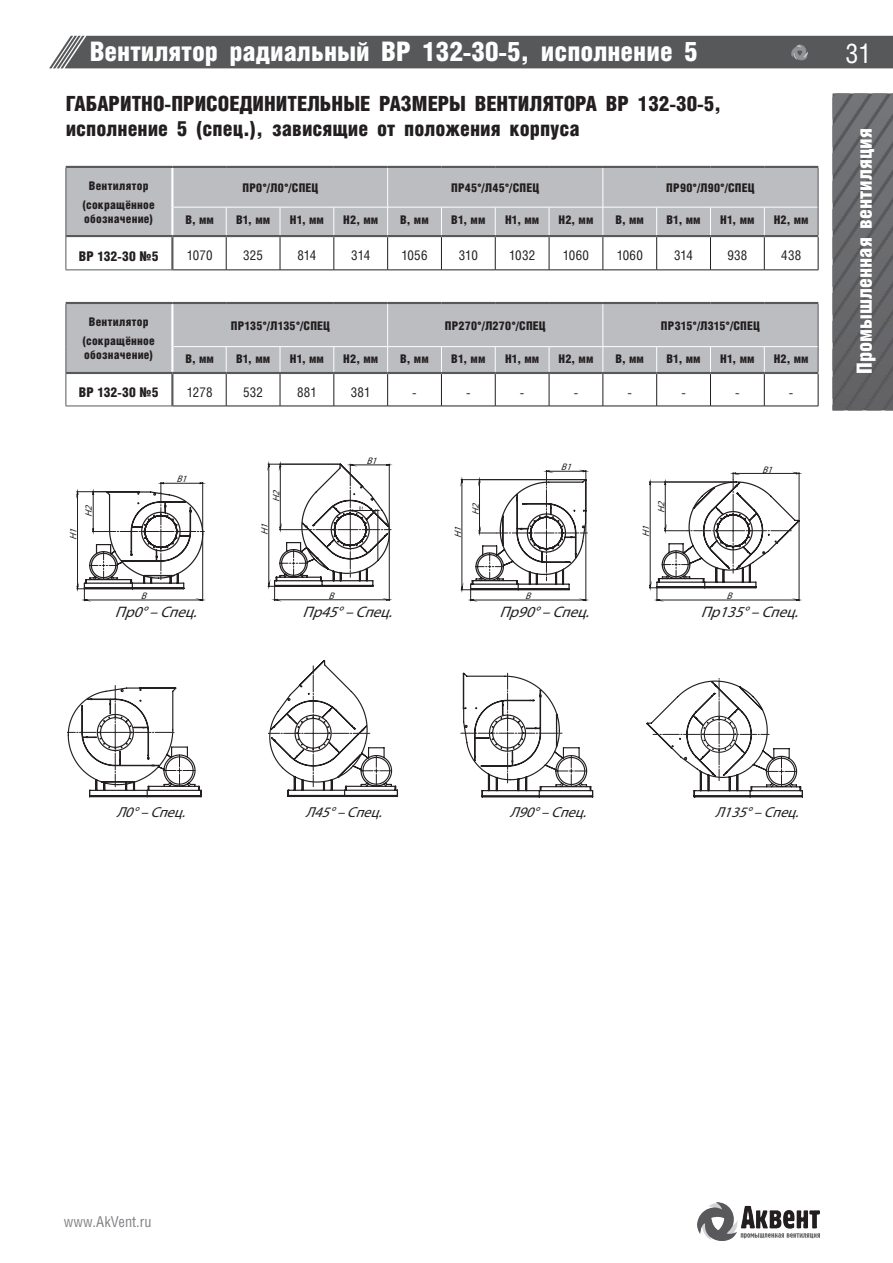

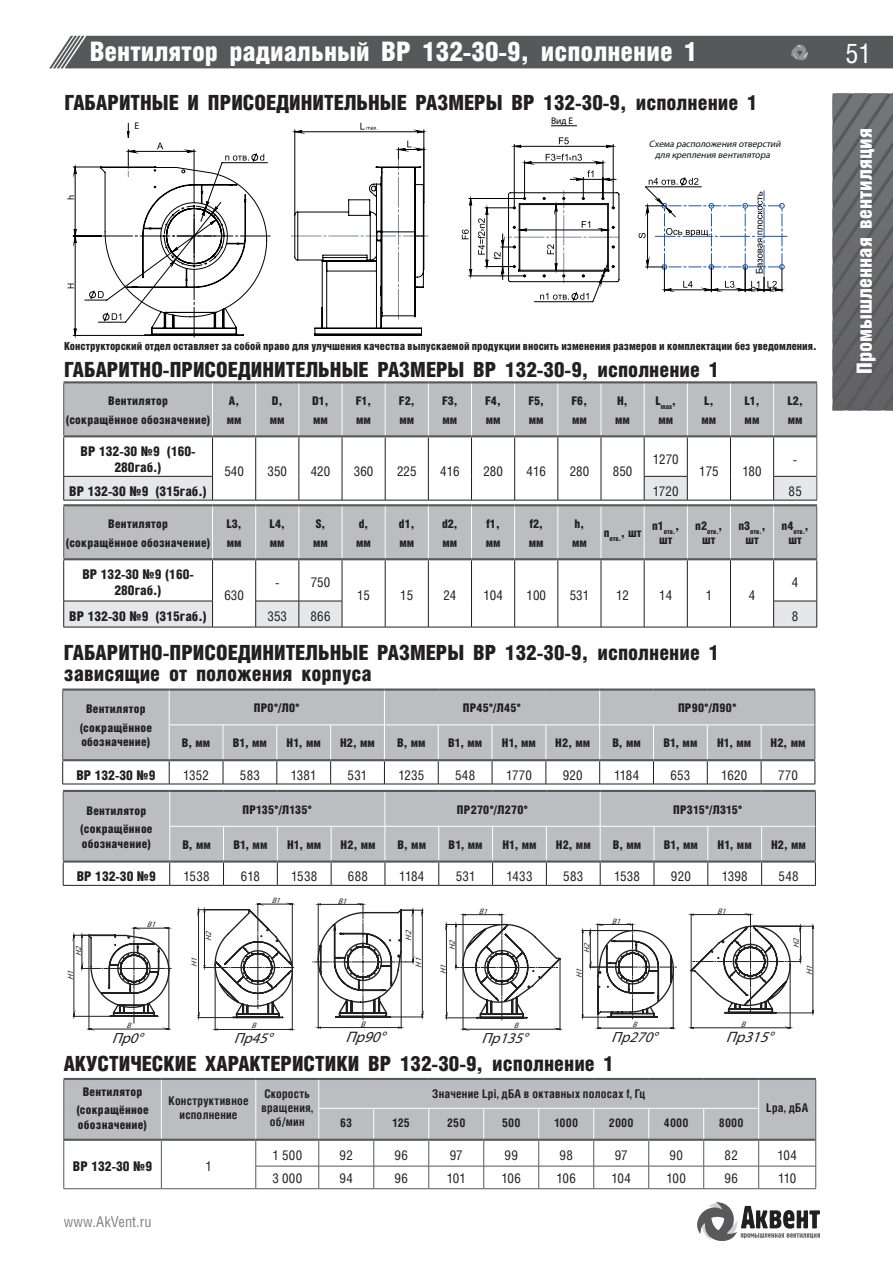

Спирально-поворотный кожух устанавливается под удобным углом к выходному воздуховоду (с шагом 45°). Подключение к воздуховодам — через фланцы с отверстиями или через гибкие вставки. Конструктивная схема — исполнение 1 (соосный привод). По расположению привода делятся на «правые» и «левые».

Условия эксплуатации

• Умеренный климат (У): от −40°С до +40°С;
• Тропический климат (Т): от −10°С до +45°С.
• Категория размещения — 2 и 3.

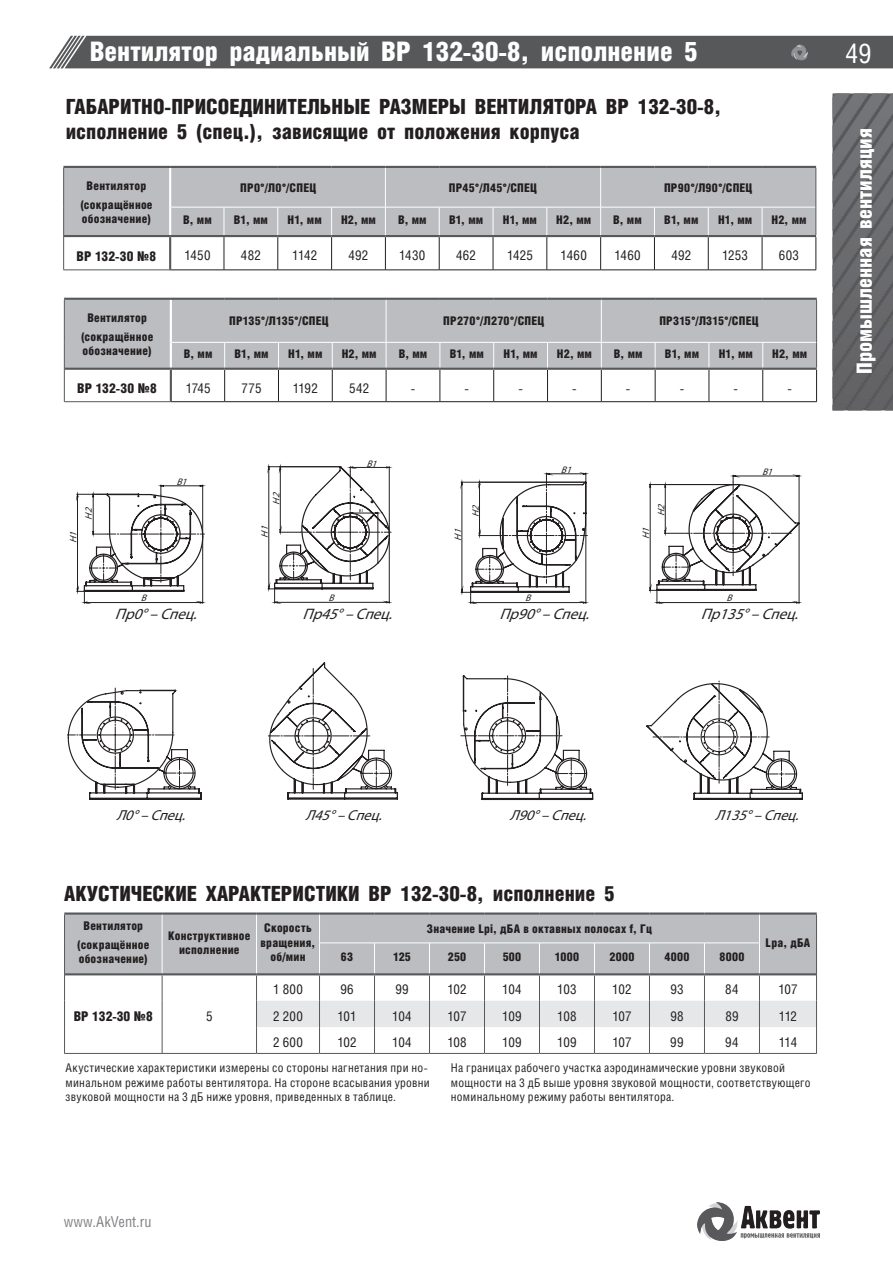

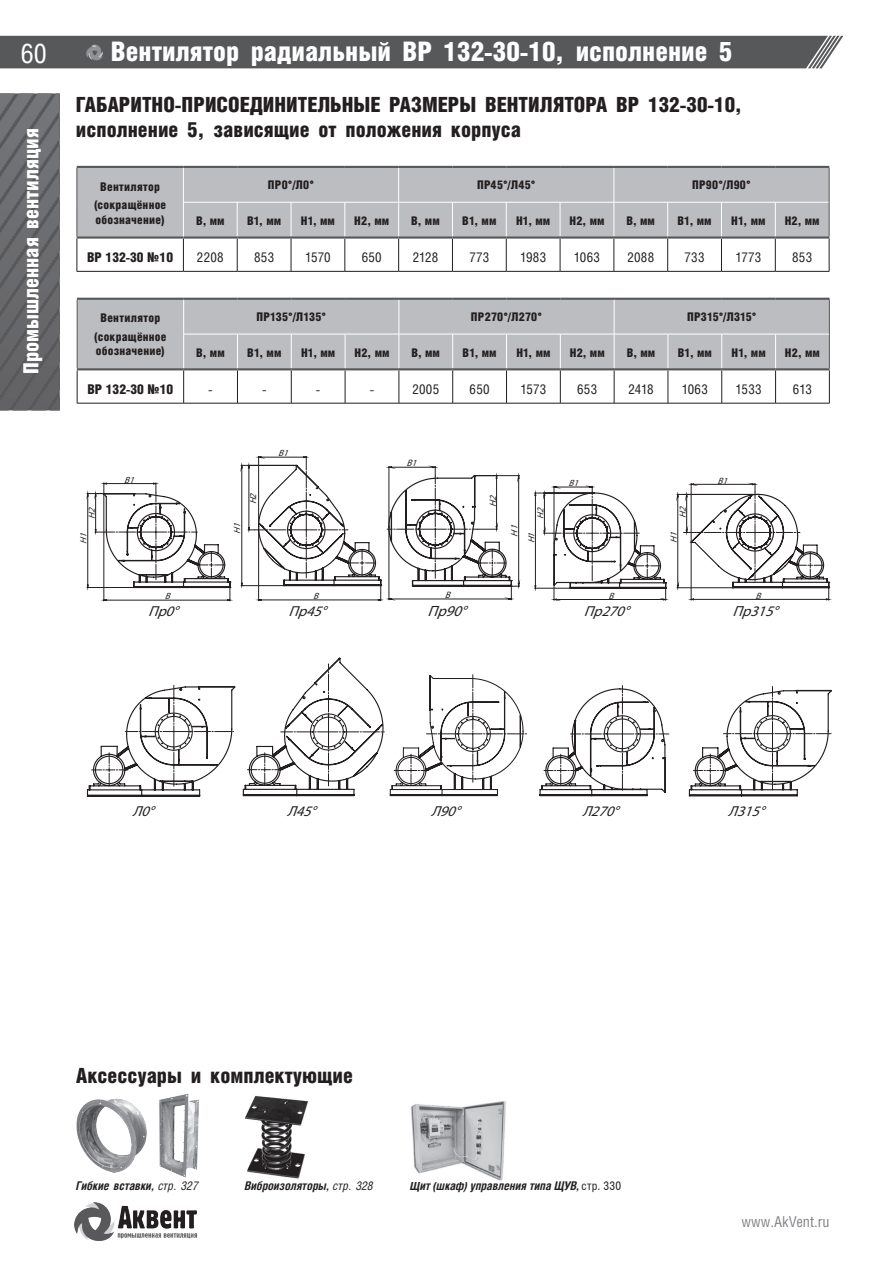

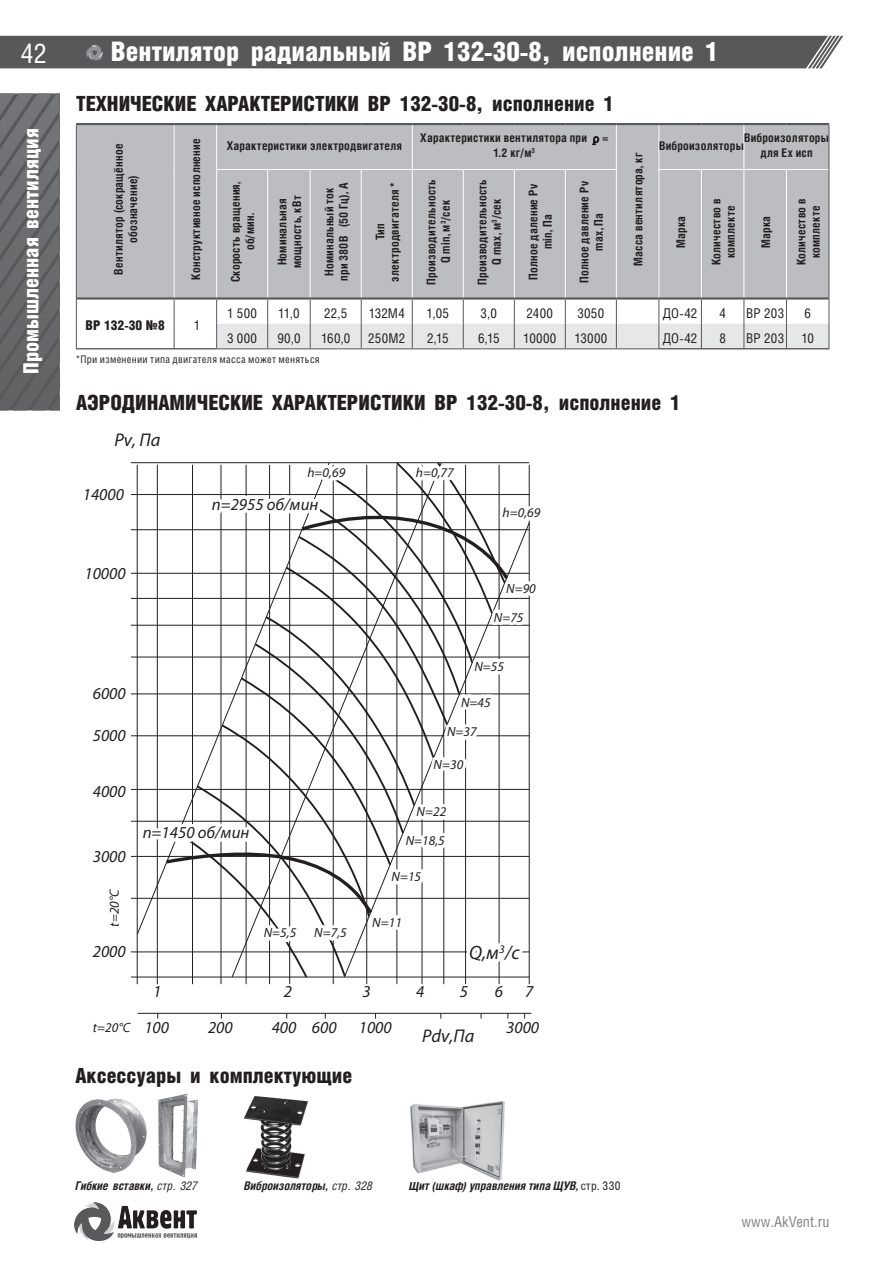

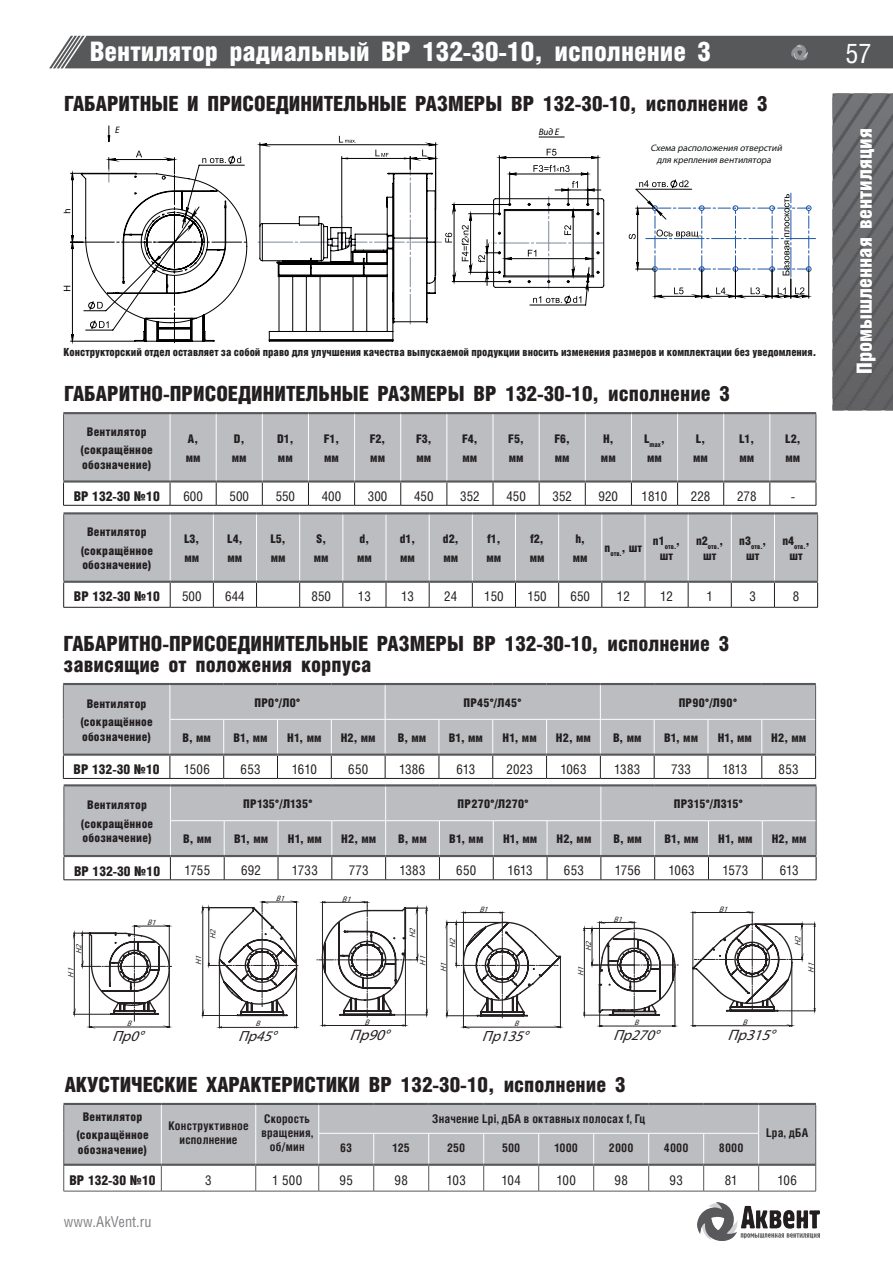

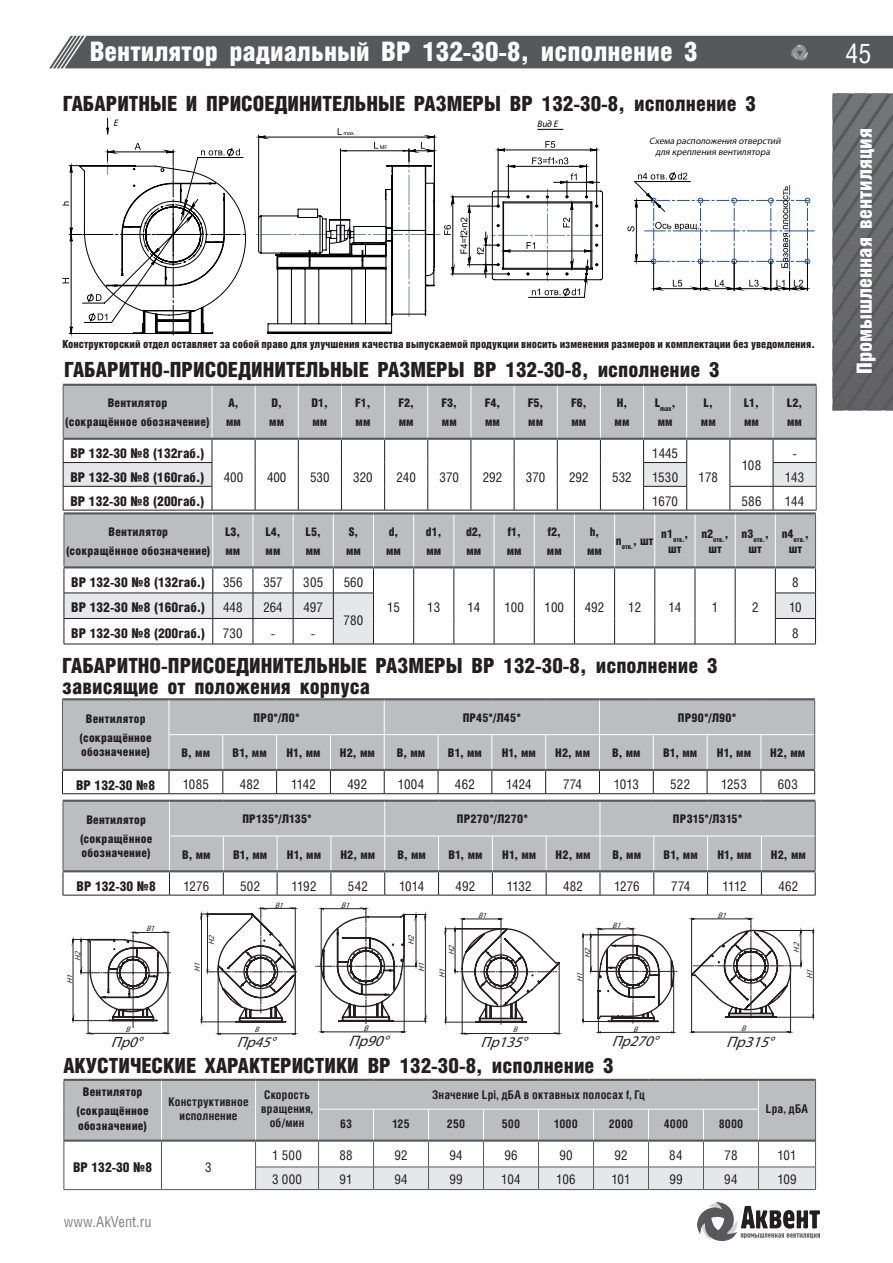

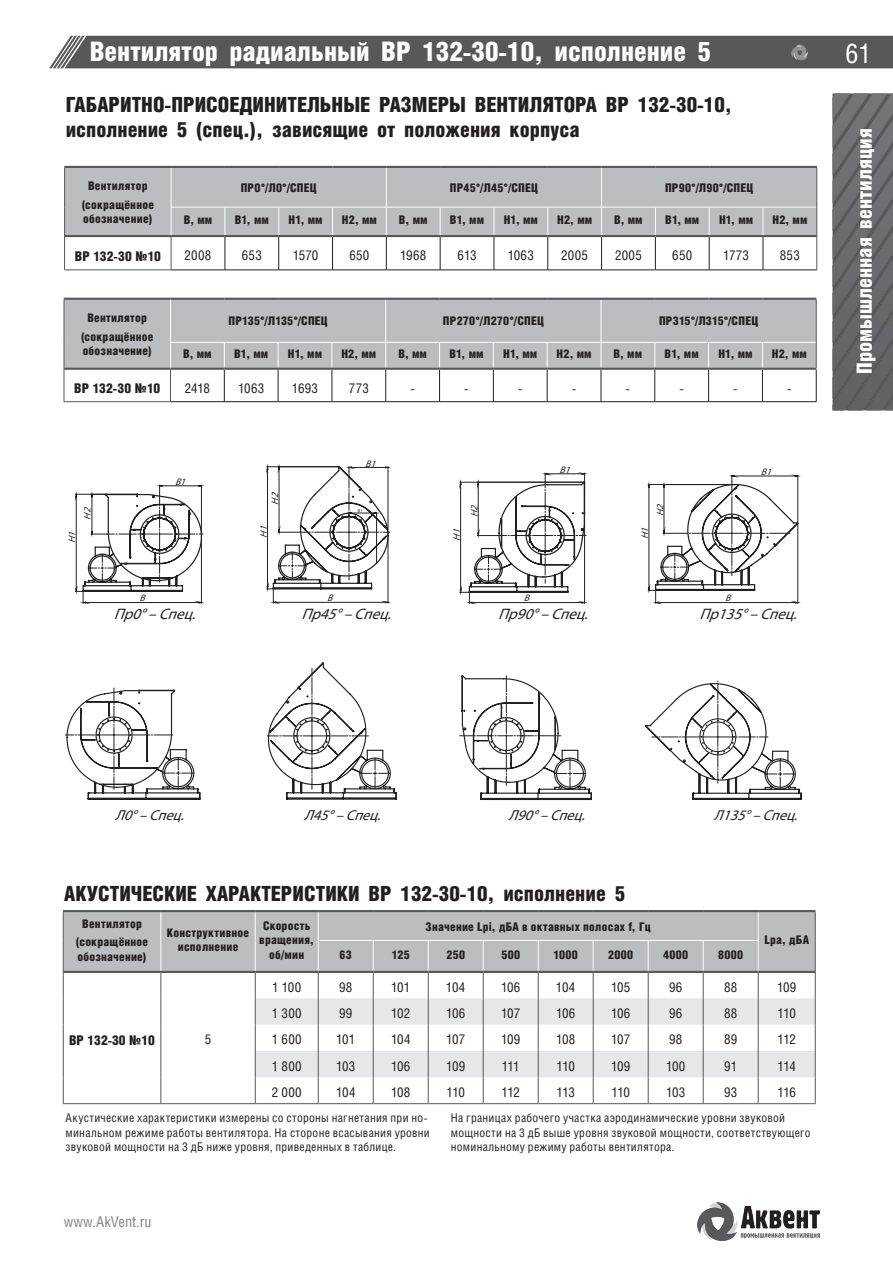

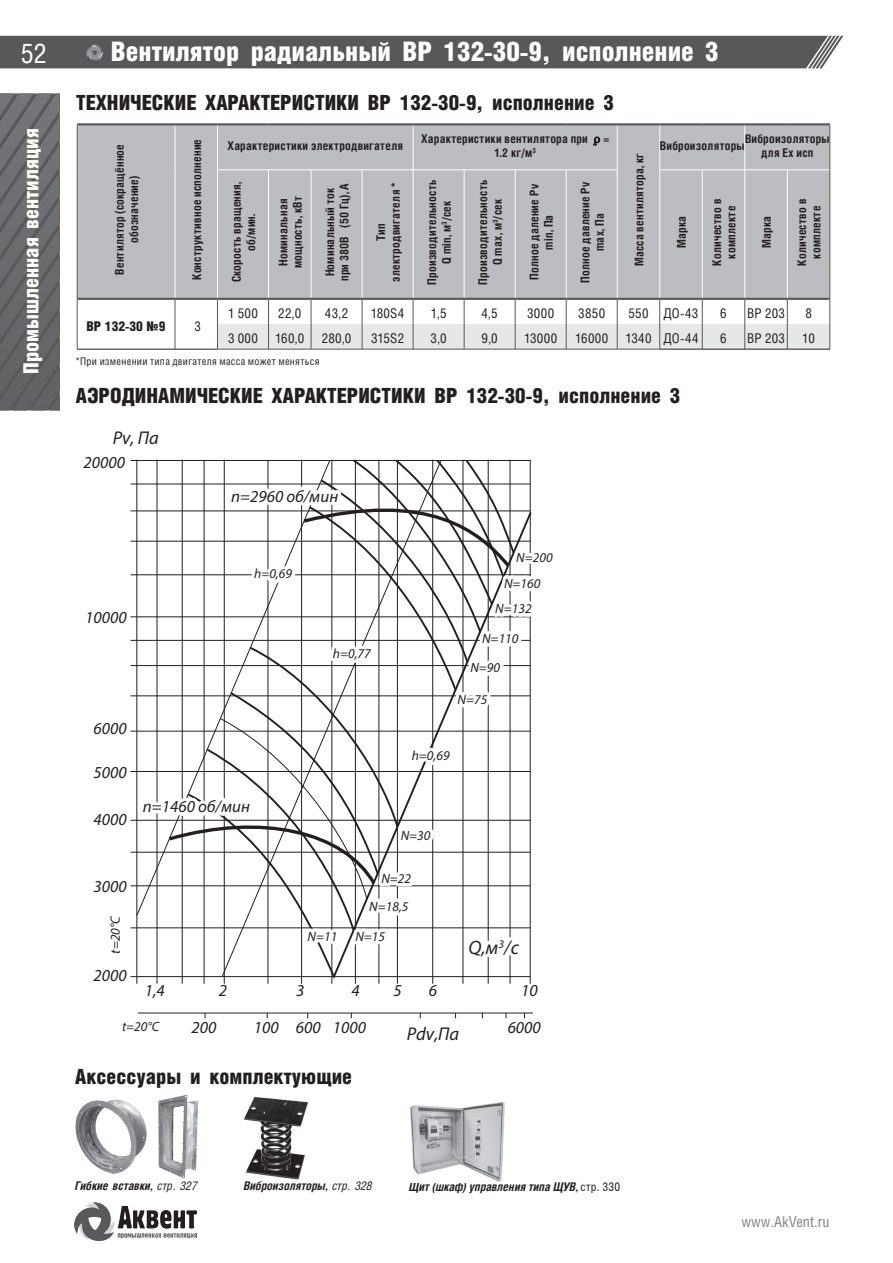

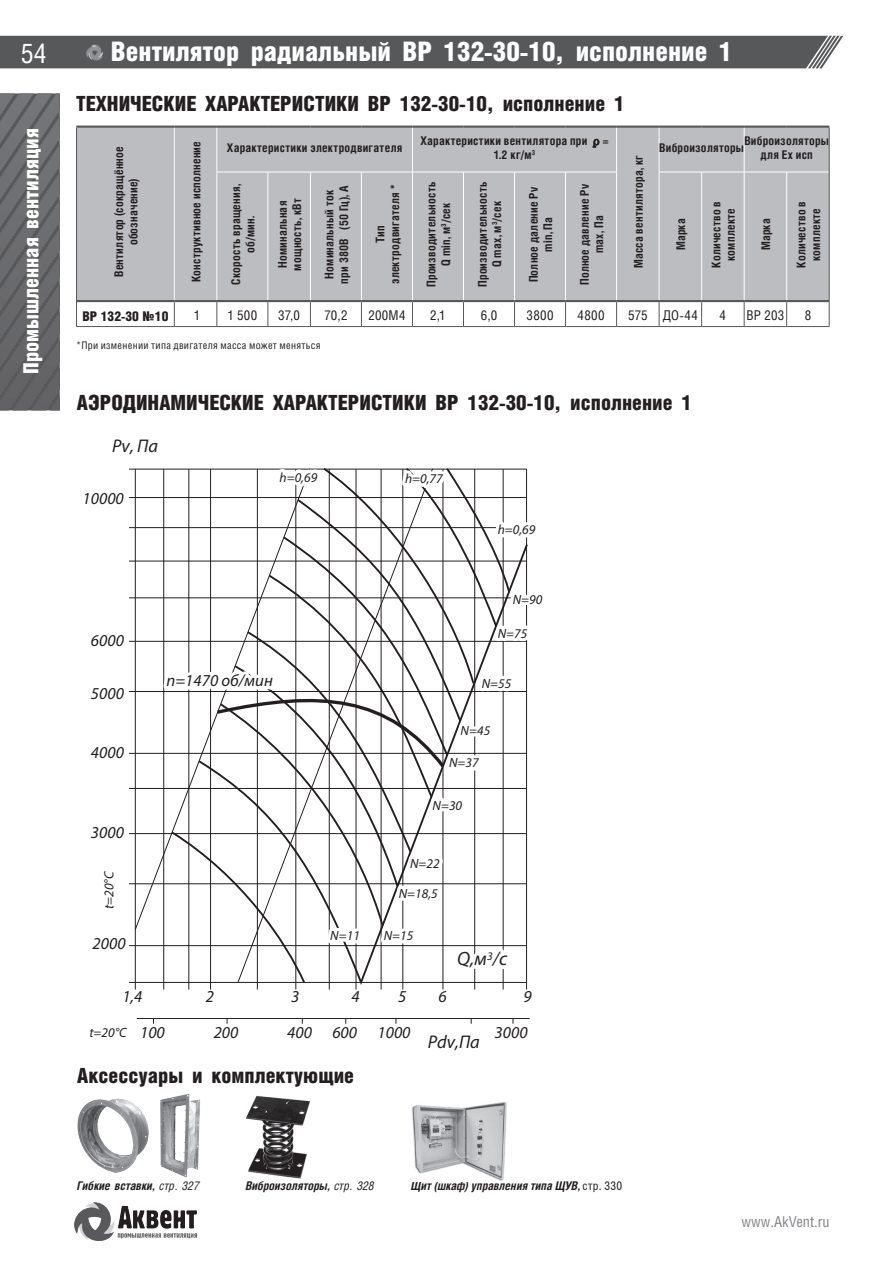

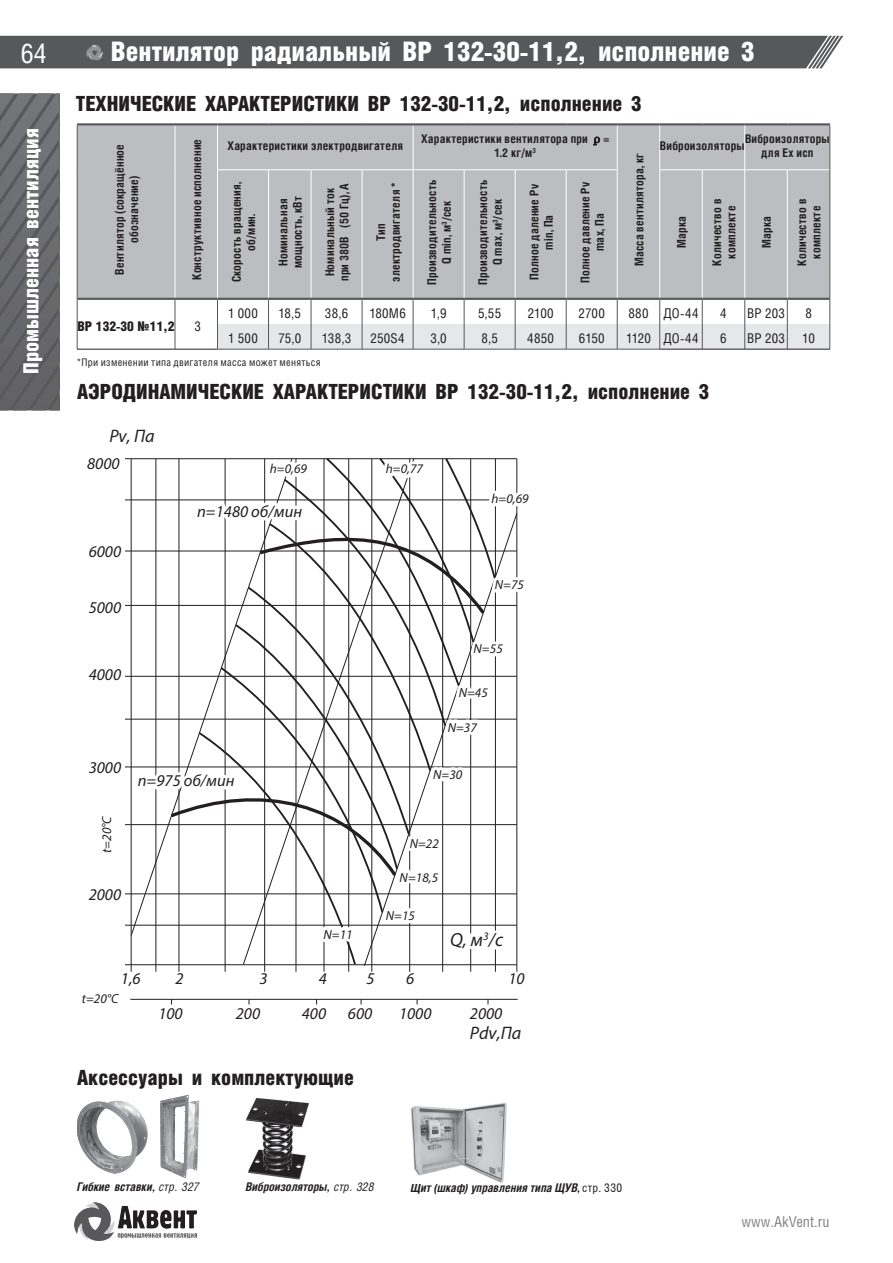

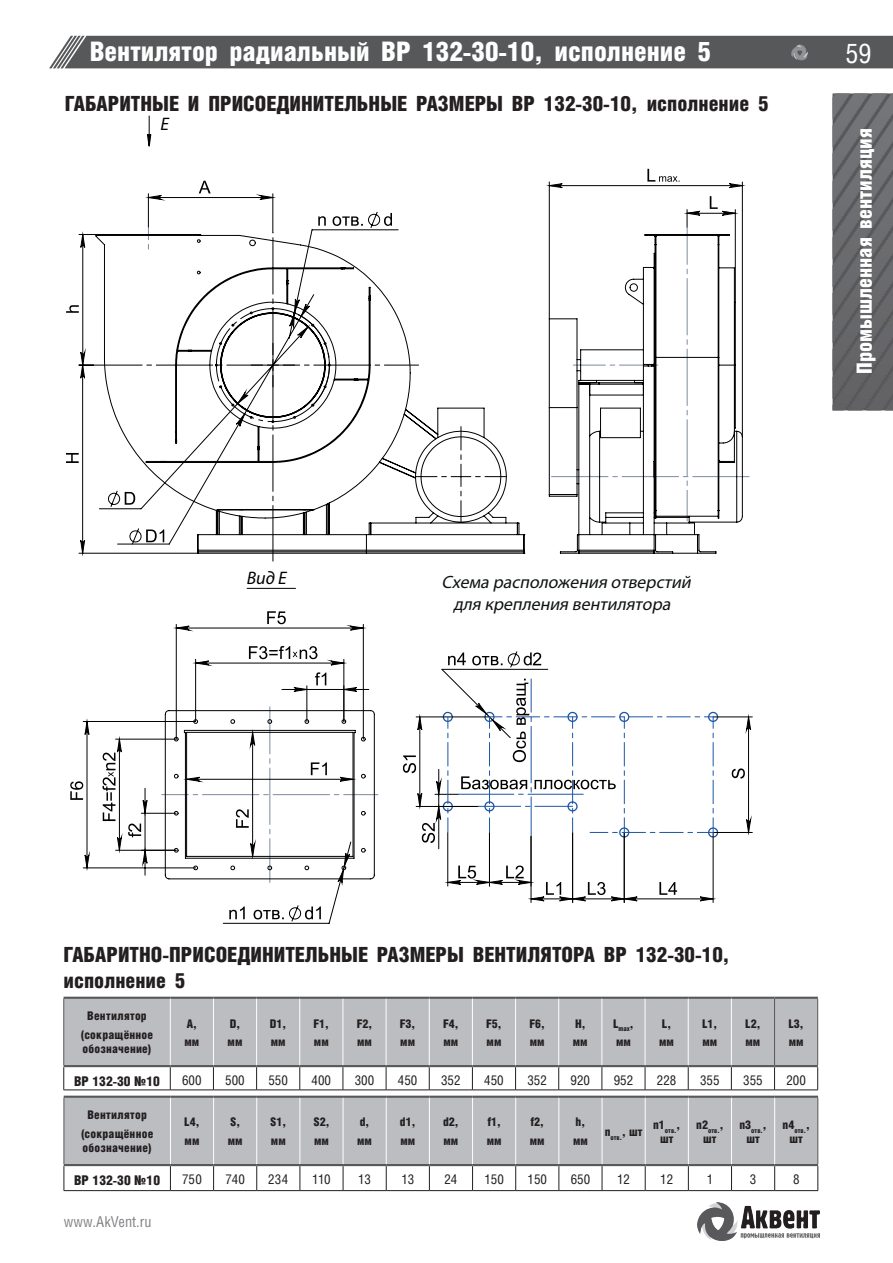

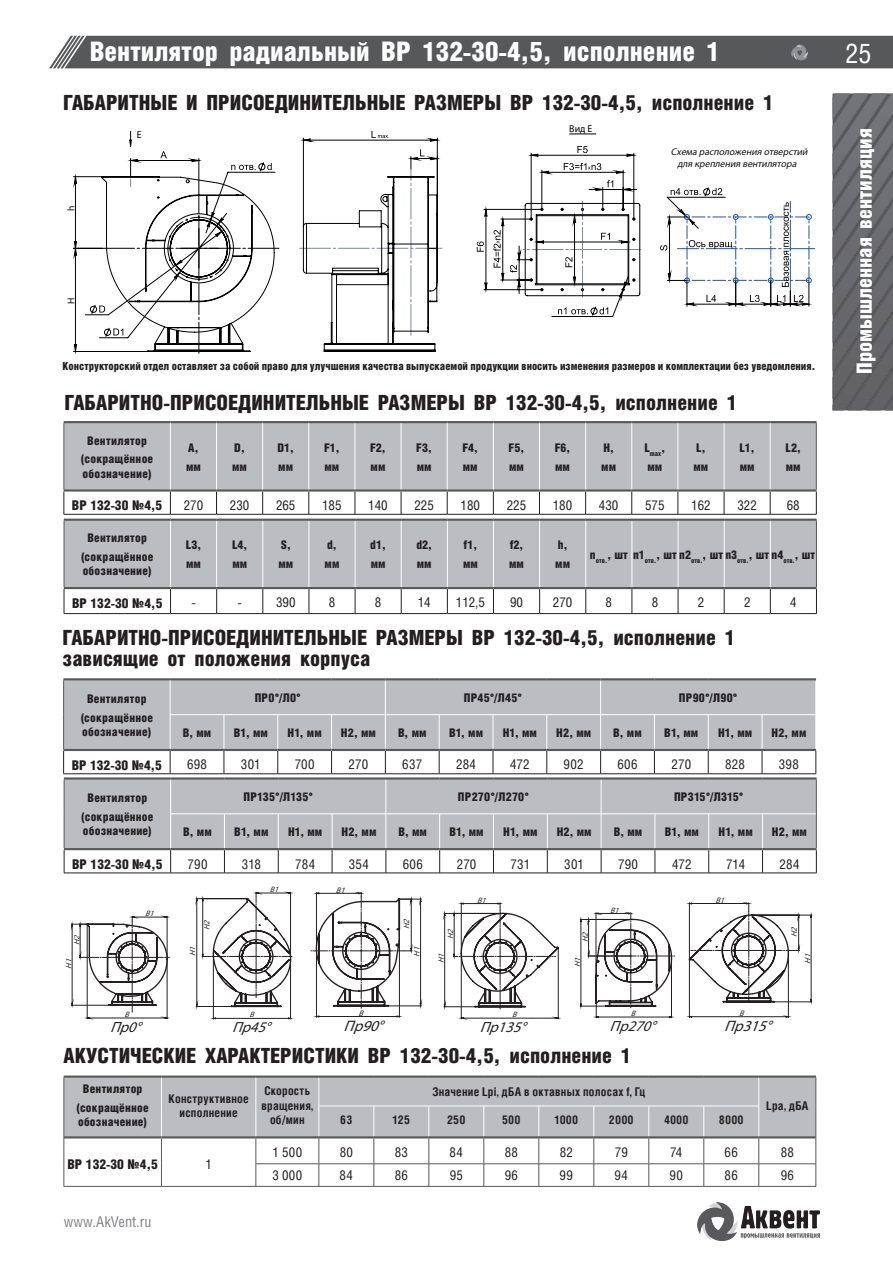

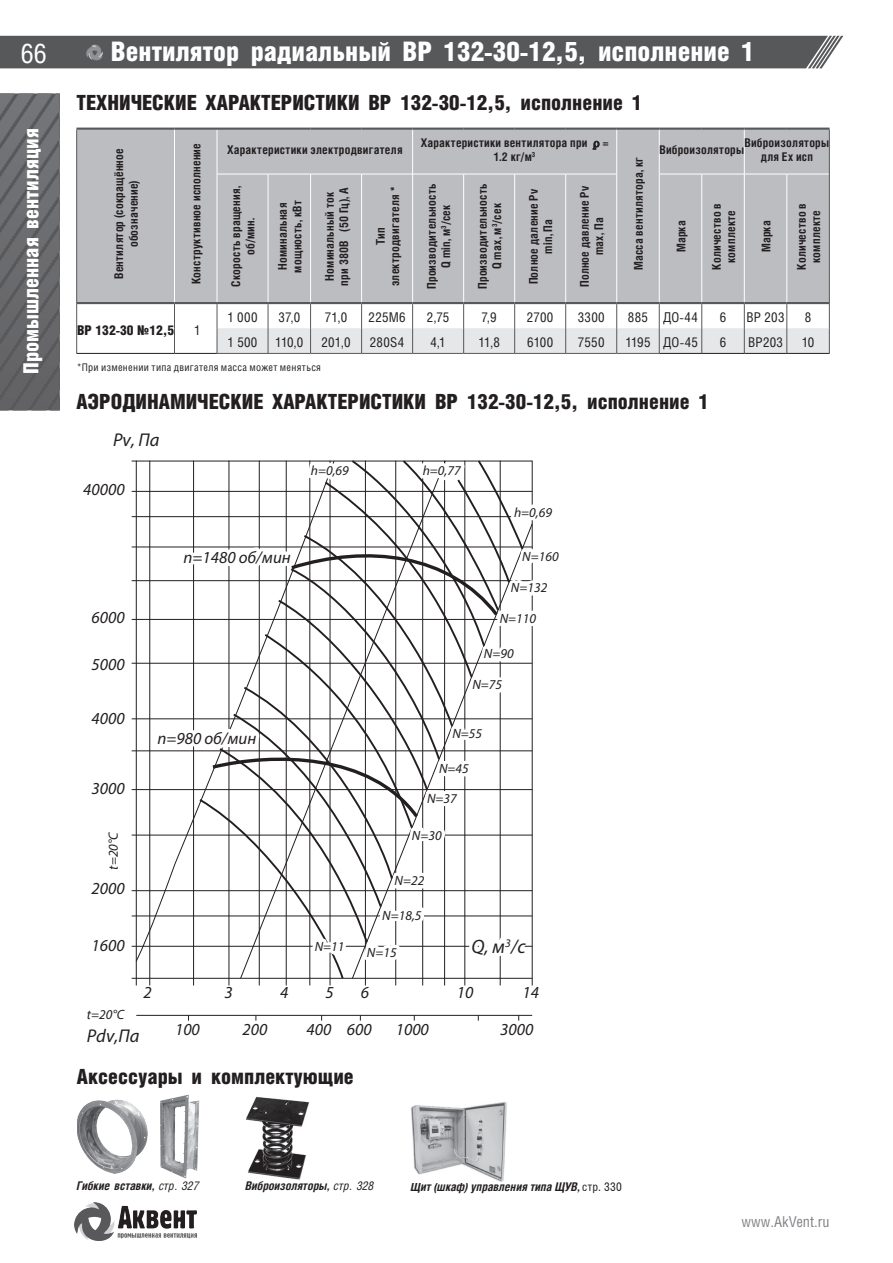

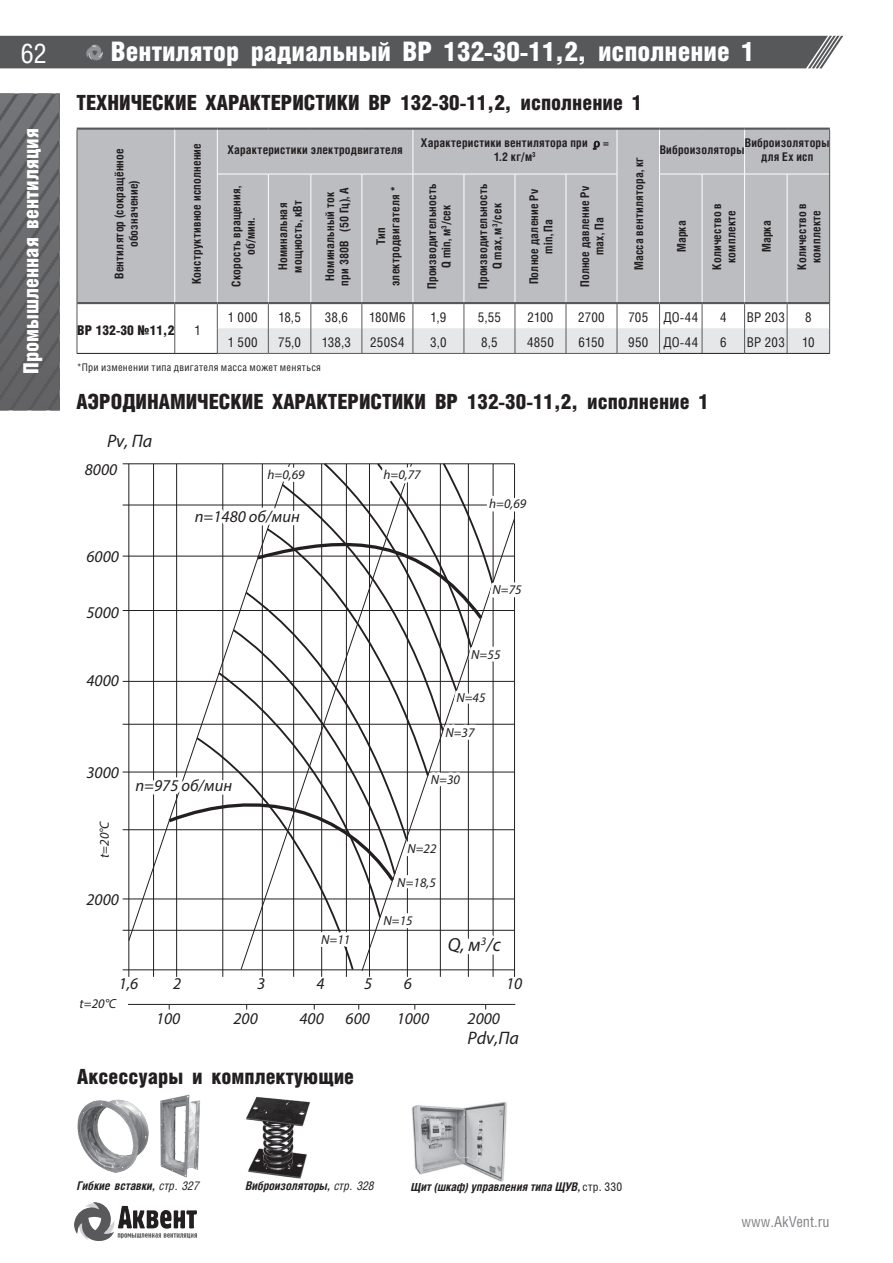

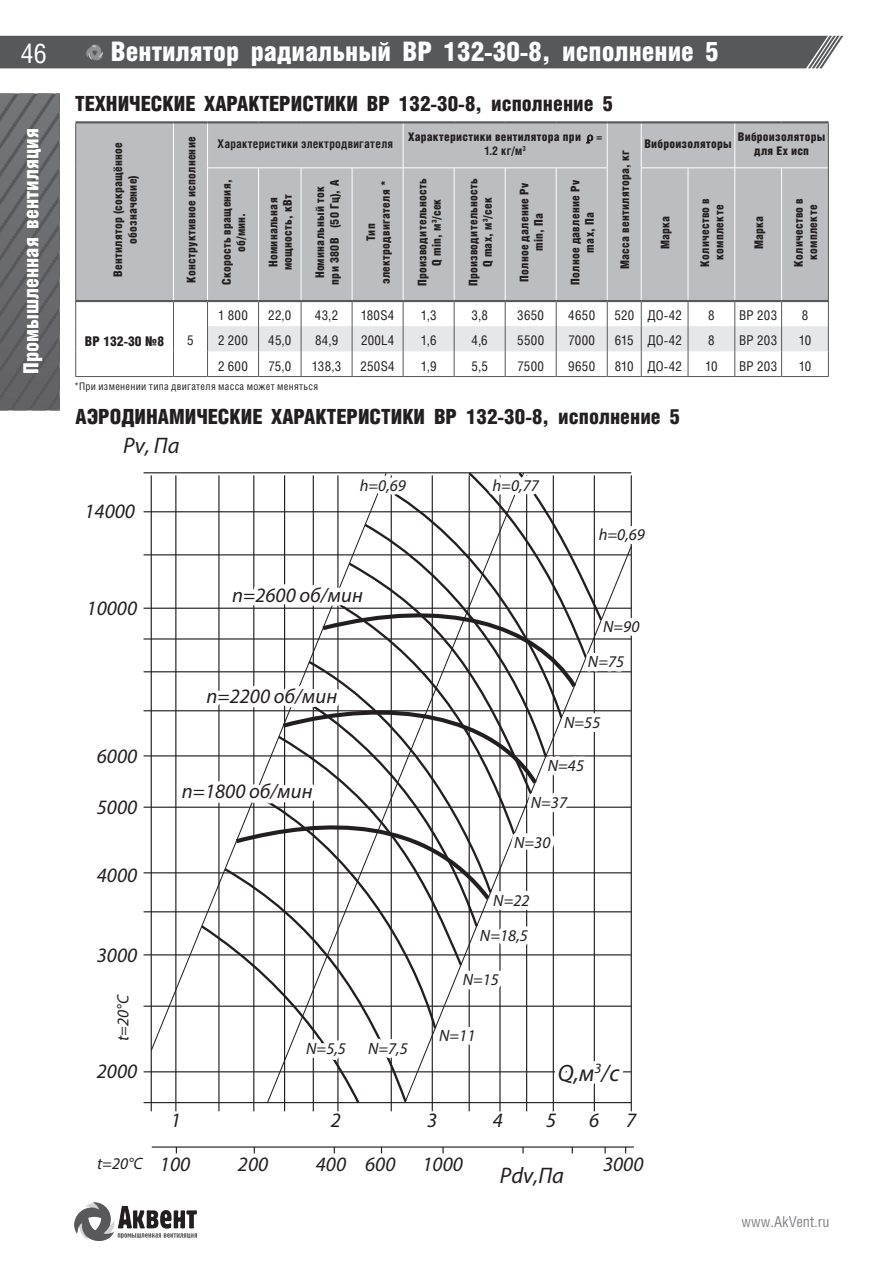

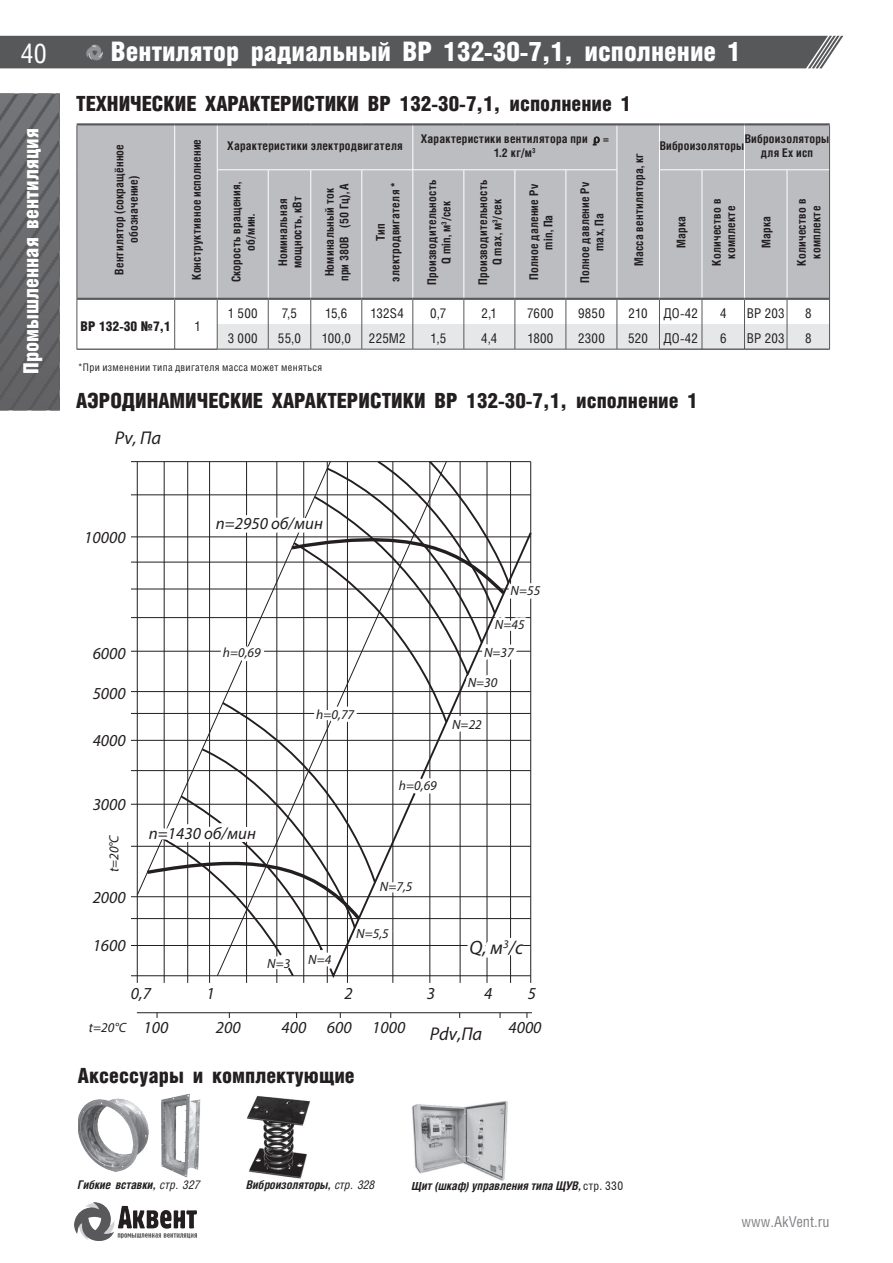

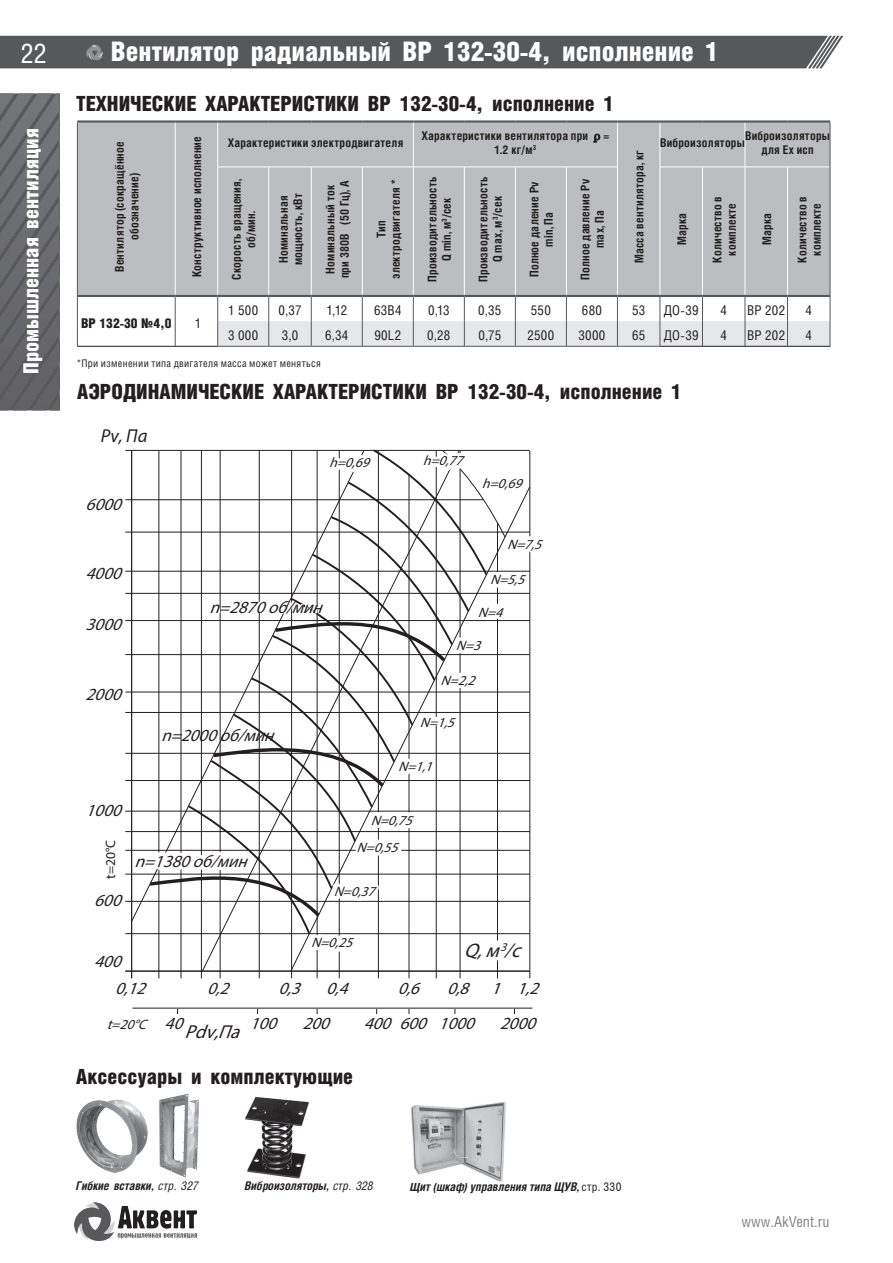

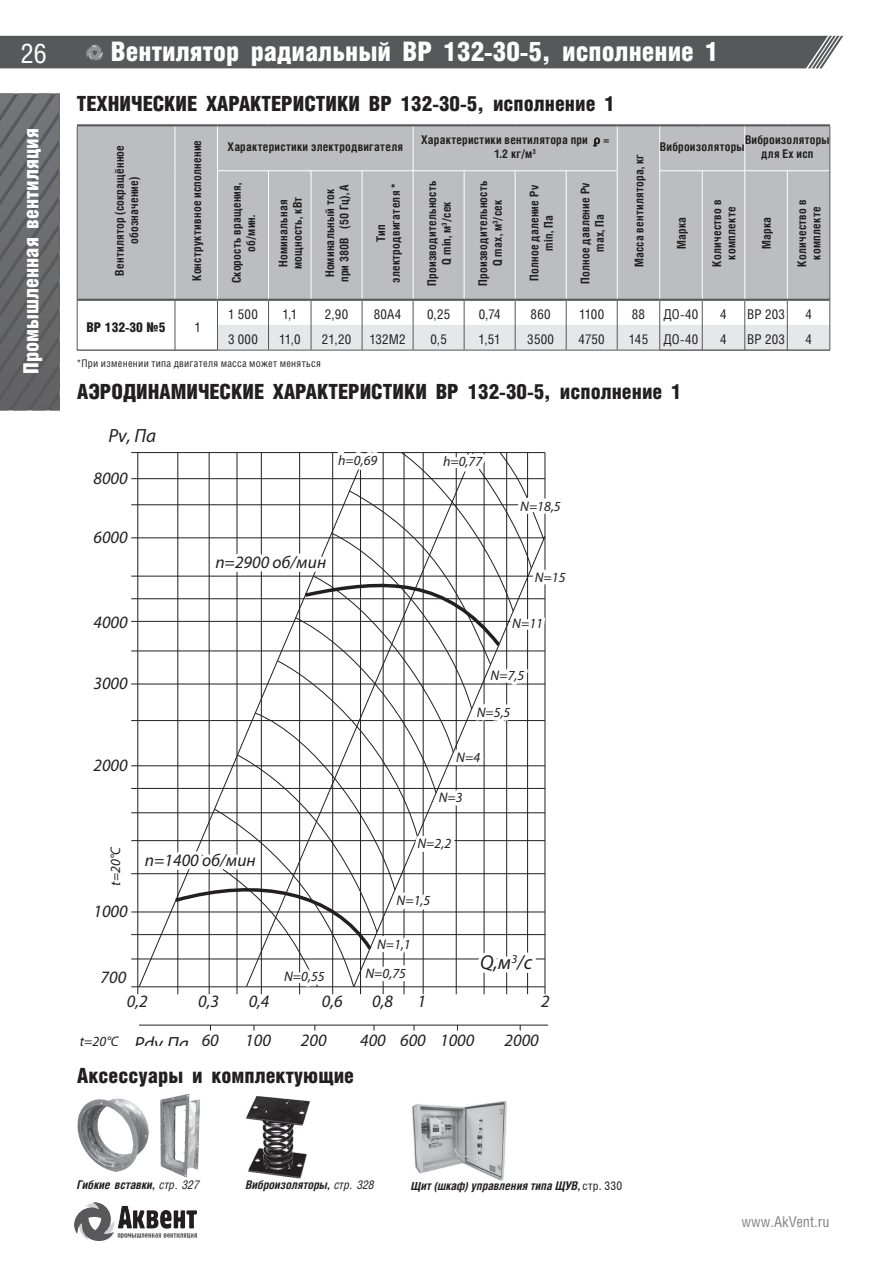

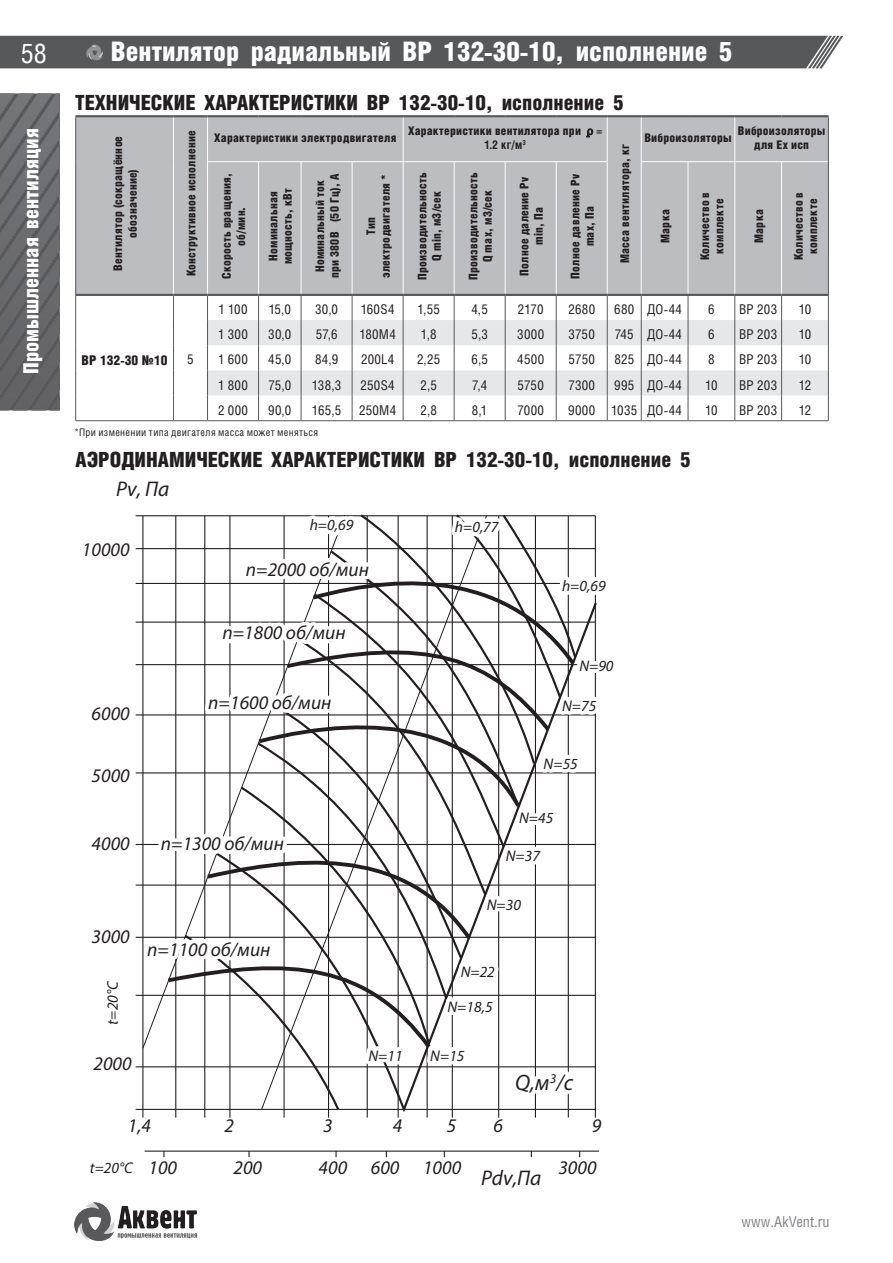

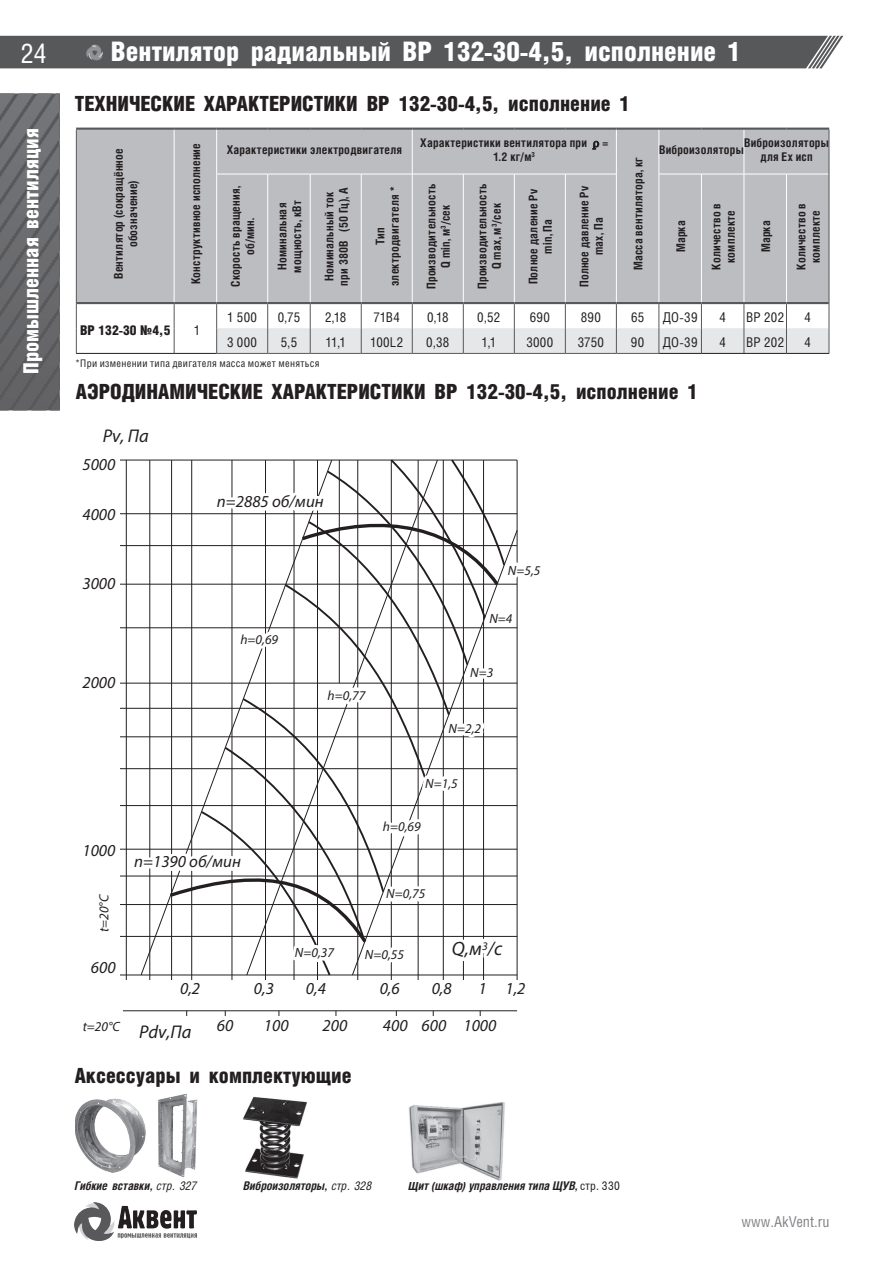

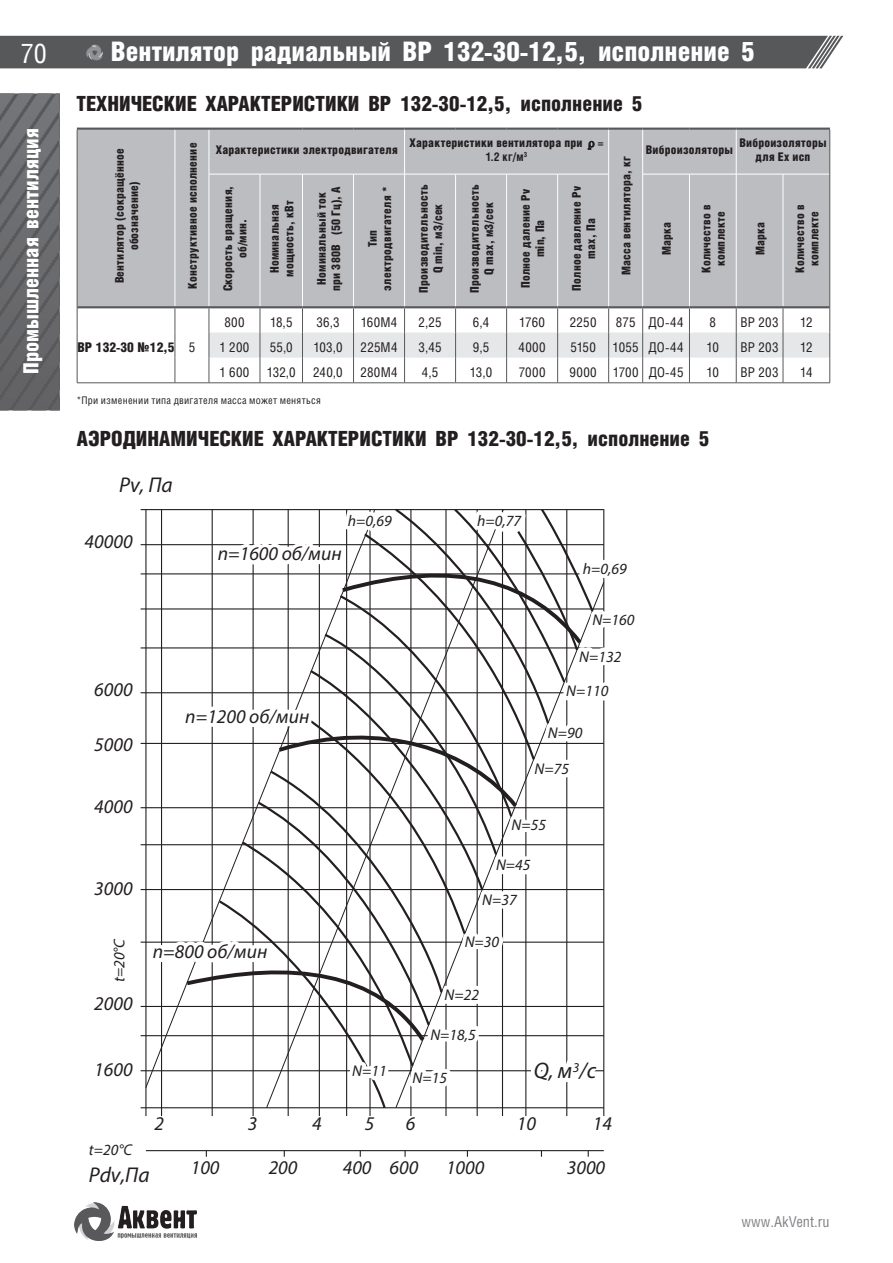

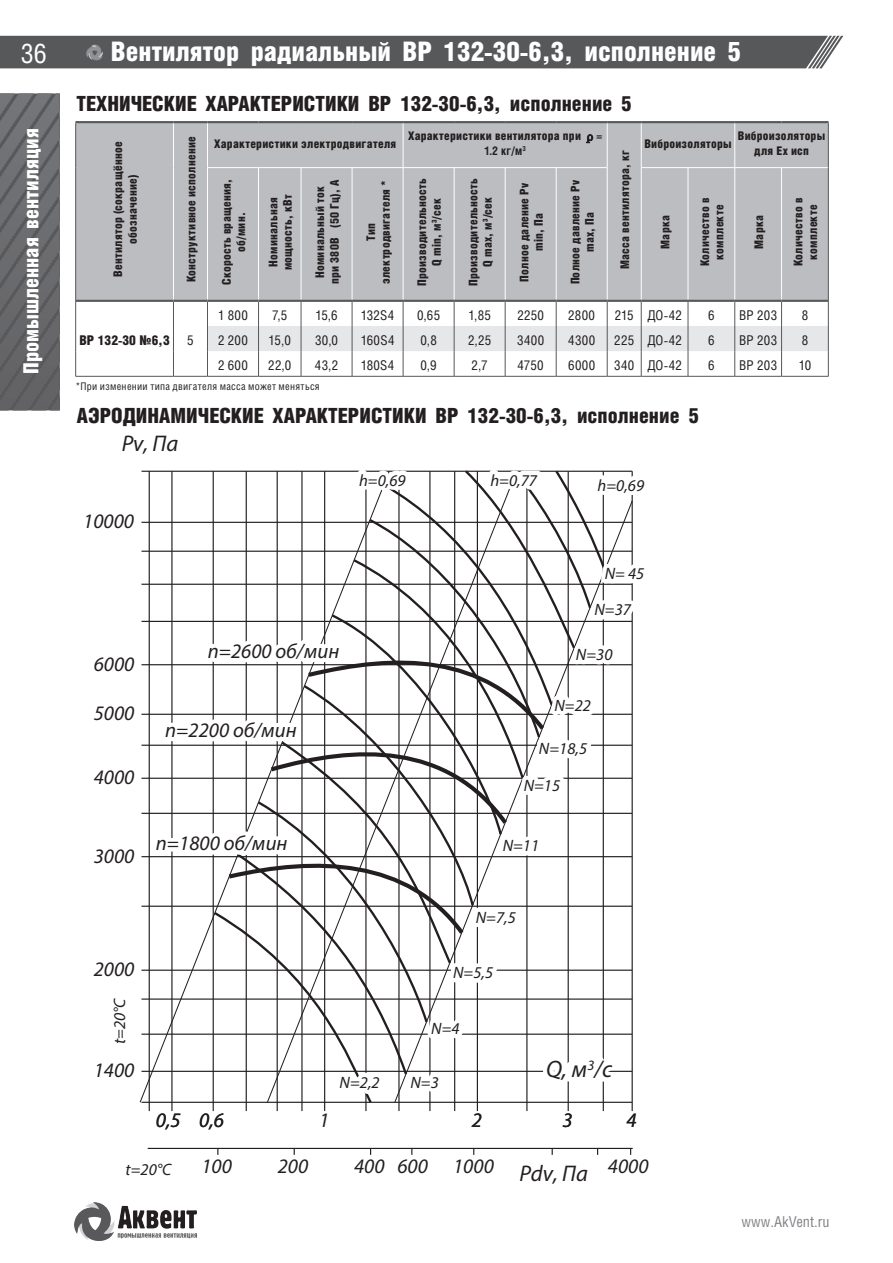

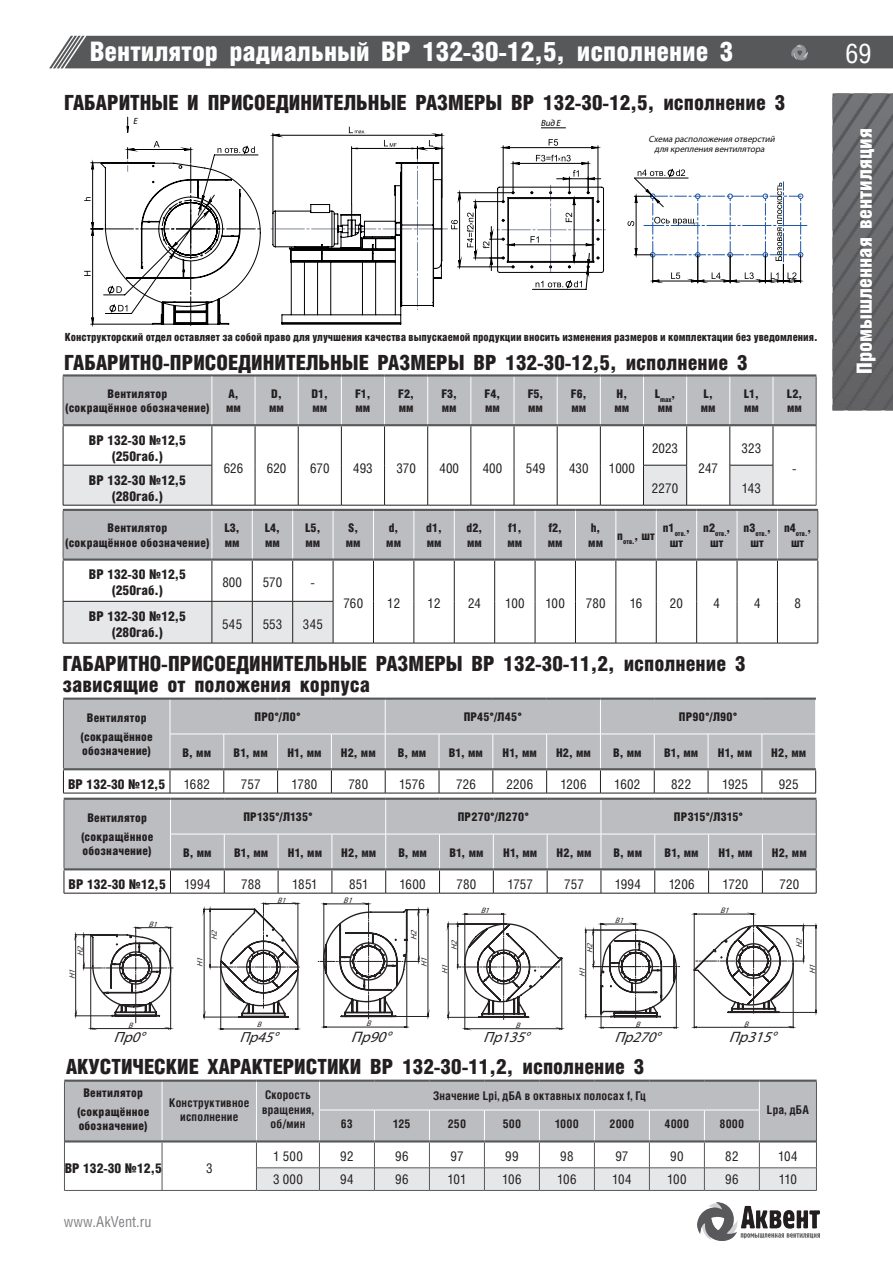

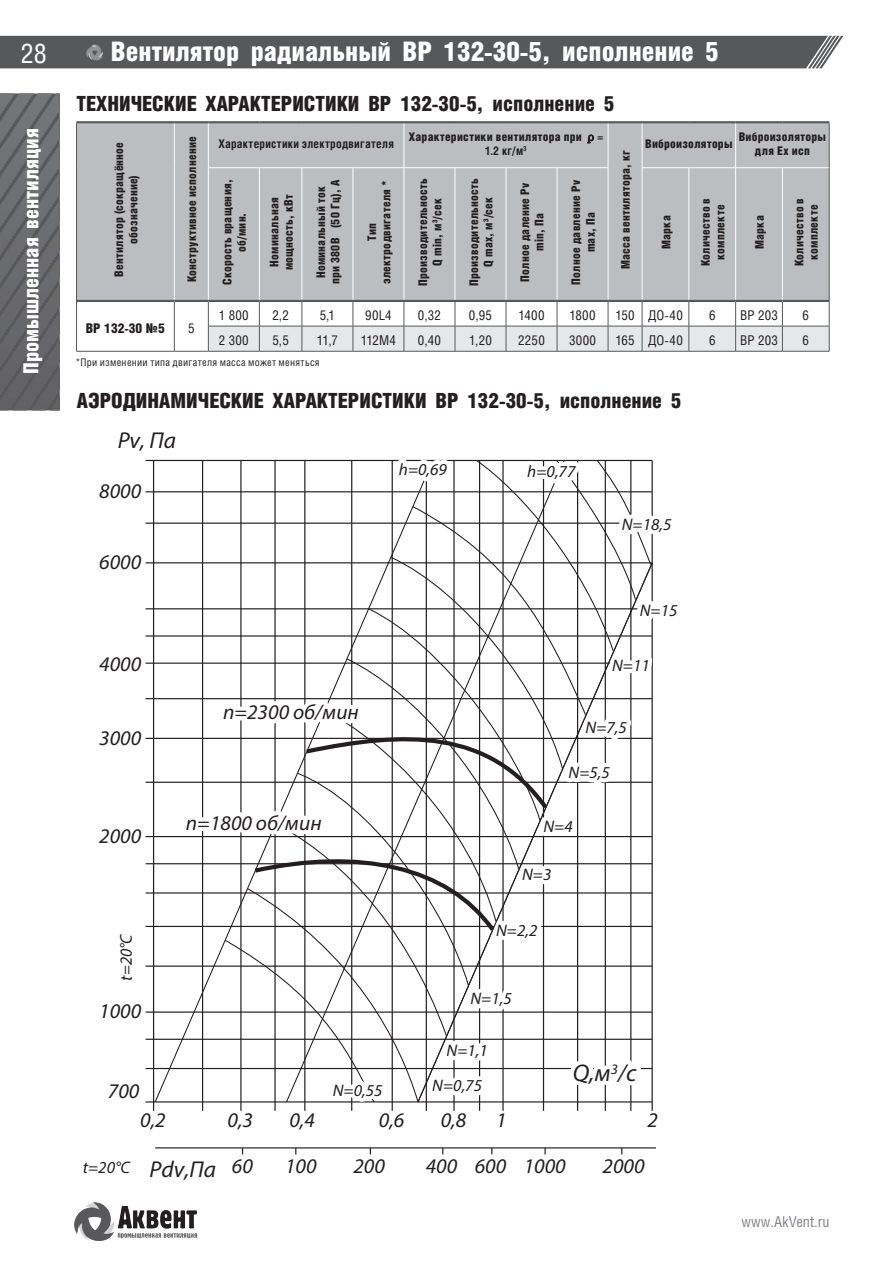

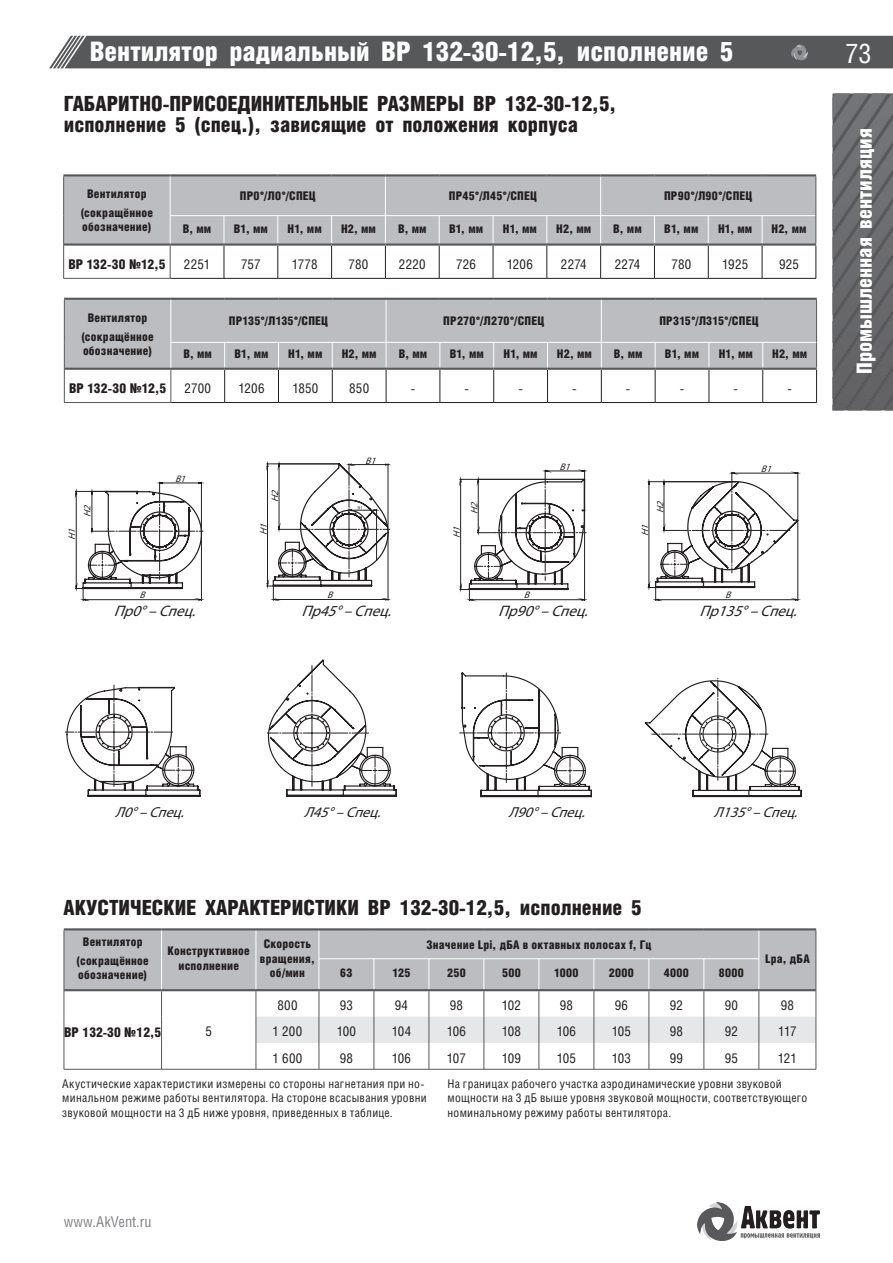

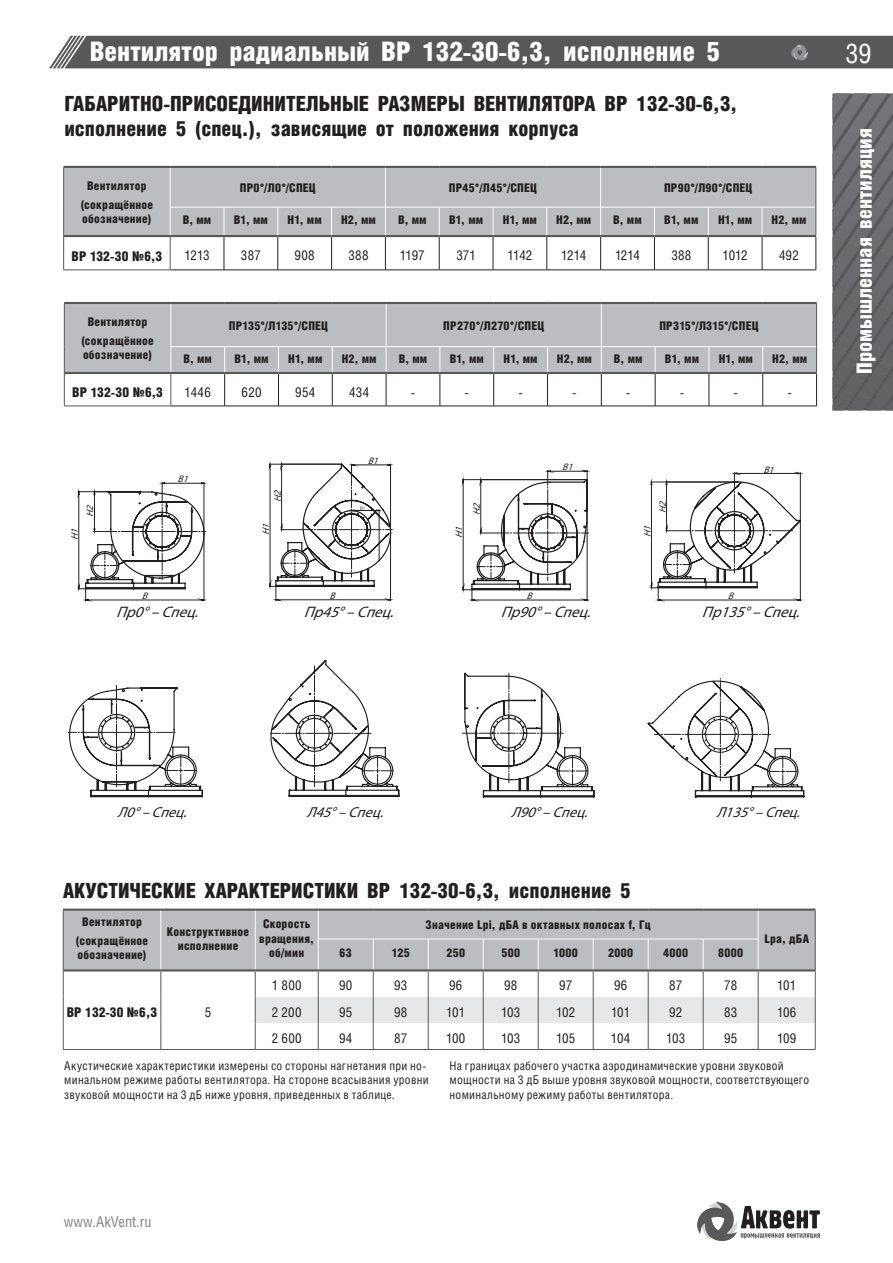

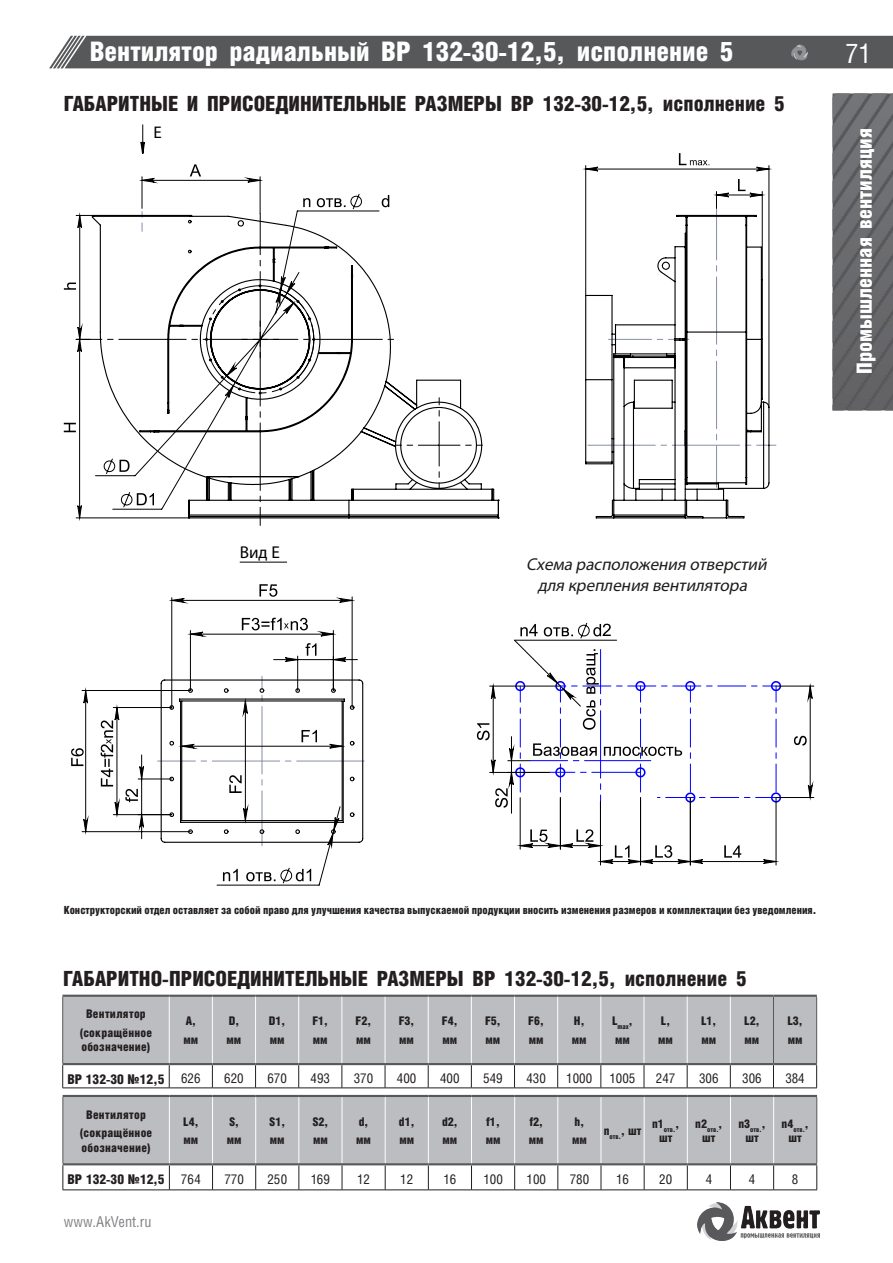

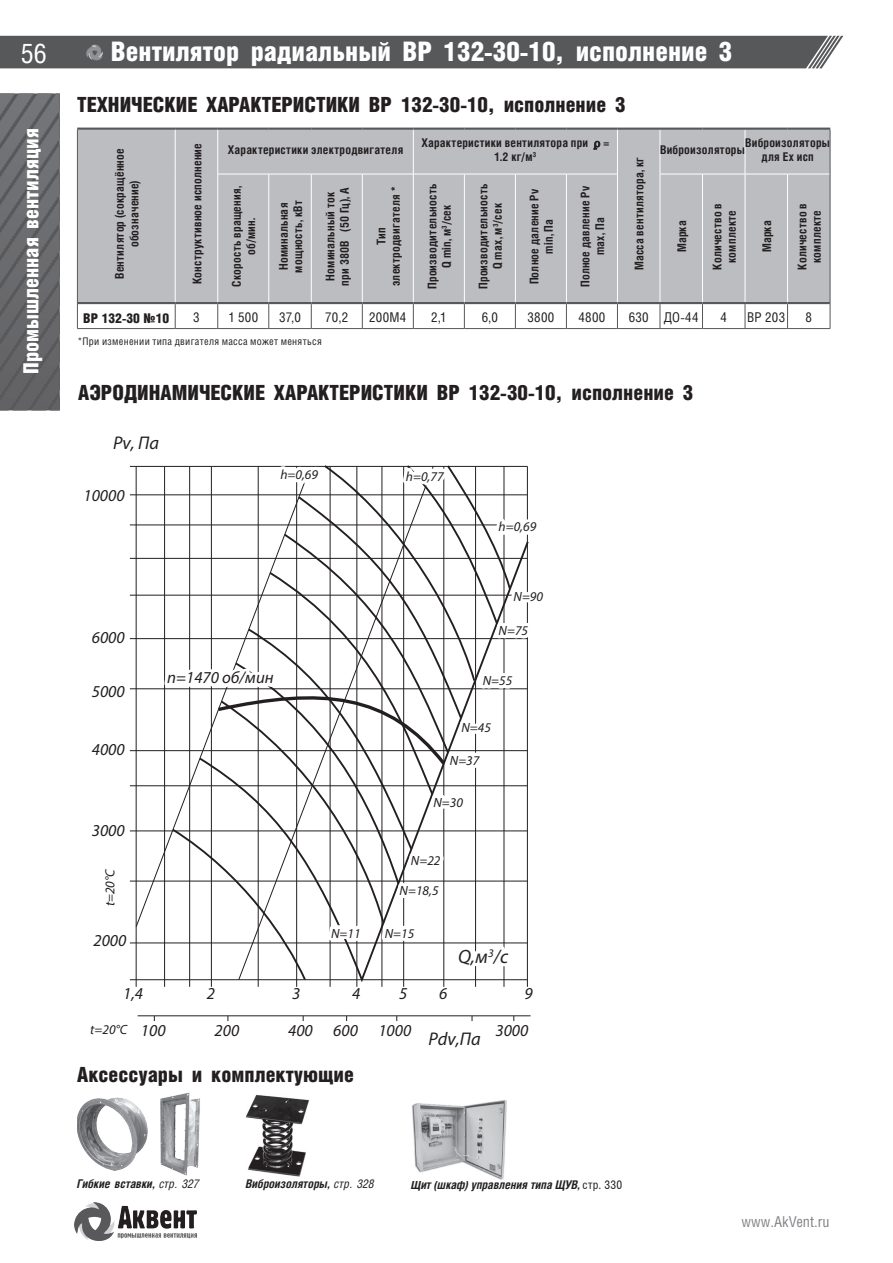

Типоразмеры и исполнения

Вентиляторы ВР 132-30 выпускаются в 11 типоразмерах: №4; 4,5; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5. Исполнение 1 — соосный привод (фланцевый двигатель). Базовый материал — углеродистая сталь. В специальном исполнении: теплостойкие (до +200°С), коррозионностойкие, взрывозащищённые или в комбинации.

Основные варианты изготовления

• Общепромышленное — углеродистая сталь.
• Ж2 — теплостойкое, до +200°С, углеродистая сталь.
• К1 — коррозионностойкое, нержавеющая сталь.
• К1Ж2 — коррозионностойкое теплостойкое, нержавеющая сталь.
• В — взрывозащищённое из разнородных металлов (углеродистая сталь, латунь).
• ВЖ2 — взрывозащищённое теплостойкое (углеродистая сталь, латунь).
• ВК1 — взрывозащищённое коррозионностойкое (нержавеющая сталь, латунь).
• ВК3 — взрывозащищённое, алюминиевые сплавы.
