Вентилятор канальный круглый ВКК

Назначение ВКК

ВКК — канальный вентилятор для круглых воздуховодов: рабочее колесо насажено прямо на вал двигателя внутри цилиндрического корпуса, поэтому изделие встраивается в готовую трассу без переходников и без отдельной рамы.

В каталоге семь диаметров — ∅100, 125, 160, 200, 250, 315 и 355 мм, производительность от 250 до 2 500 м³/ч, двигатели 0,082–0,225 кВт при 1 400–2 700 об/мин.

Масса самого лёгкого исполнения 3,2 кг, самого тяжёлого — 11,5 кг: крепление держит воздуховод, отдельного фундамента ВКК не требует.

Конструкция ВКК

Привод у ВКК прямой: колесо сидит на валу двигателя, ремня и промежуточных опор нет. Обслуживать в трассе нечего — это и есть причина, по которой канальные ставят там, где до оборудования потом не добраться без разбора потолка.

Двигатели ряда — от 0,082 кВт у ∅100 до 0,225 кВт у ∅315, частота вращения 1 400–2 700 об/мин. Разброс мощности внутри ряда меньше трёх раз, поэтому по электрике переход с одного диаметра на соседний почти ничего не меняет: линия и защита остаются те же.

Регулирование производительности — оборотами двигателя. Регулятор подбирается под ток конкретного исполнения, и считать его нужно вместе с вентилятором: подобранный «вообще» он либо не тянет, либо стоит дороже нужного.

Частота вращения в ряду ВКК — 1 400–2 700 об/мин, по синхронным группам это 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКК 1500, ВКК 3000, и это то же самое, что «ВКК на 3 000 об/мин». Группа определяет и расход, и шум: чем ниже обороты, тем меньше расход и заметно тише машина.

Масса ВКК растёт от 3,2 до 11,5 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

В числе самых спрашиваемых в этом ряду — вентилятор ВКК 200, вентилятор ВКК 315, вентилятор ВКК 100, вентилятор ВКК 160, вентилятор ВКК 125. Число в обозначении — присоединительный размер, а не мощность: подбирают по расходу и давлению, а размер берут по трассе.

В запросах ВКК называют по-разному: «Канальные вентиляторы ВКК», «Вентилятор канальный круглый ВКК». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы ВКК

Проточная часть ВКК по прайсу завода идёт в одном исполнении — углеродистая сталь. Это задаёт и границу применения: углеродистая сталь для чистого воздуха.

Климатическое исполнение ВКК по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВКК по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВКК №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКК есть цена на 1 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВКК

ВКК рассчитан на чистый воздух и неагрессивные газовые смеси без липких и волокнистых включений. Запылённость на входе ограничена, абразивная пыль недопустима — рабочее колесо и подшипники двигателя от неё изнашиваются.

Для сред с влагой и химическими парами подбирается исполнение из коррозионностойкой стали, оно считается отдельно.

Подбор ВКК: что нужно от заказчика

Чтобы подобрать ВКК, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВКК перекрывает производительность до 2 500 м³/ч и полное давление до 700 Па, но не одновременно. Одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВКК 355 включительно масса не выходит за 11,5 кг — ВКК ставят на раму силами двух монтажников.

Технические характеристики ВКК по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКК без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Цены ВКК по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

На ВКК 355 цены в действующем прайсе завода нет: этот типоразмер есть в наличии, стоимость инженер считает под конкретную конфигурацию. Характеристики выше приведены по печатному каталогу.

В таблице характеристик выше есть конфигурация, которой нет в прайсе завода: ВКК 355 на 0,19 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.

Габаритные и присоединительные размеры ВКК

Чертежи габаритных размеров ВКК — страницы печатного каталога

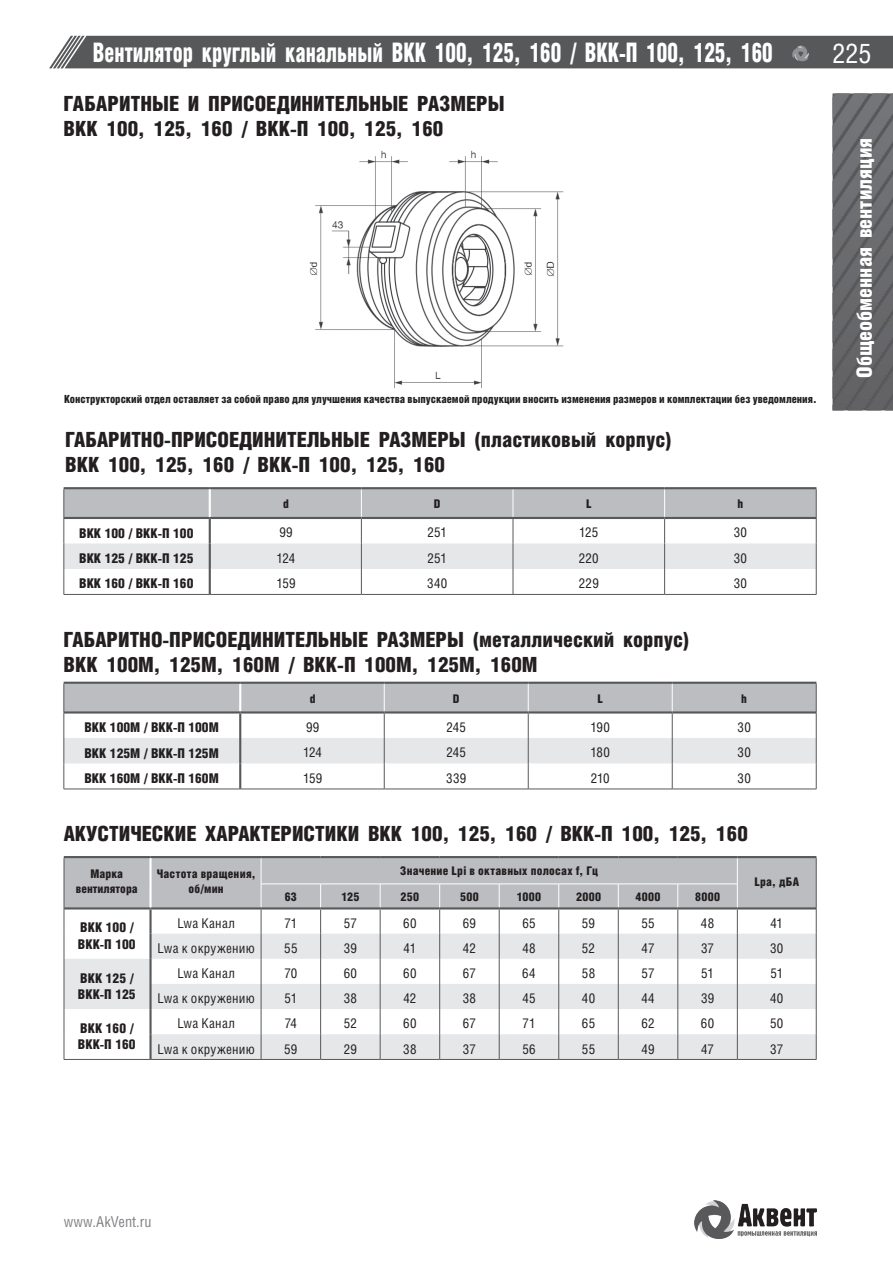

ВКК — Габаритные и присоединительные размеры

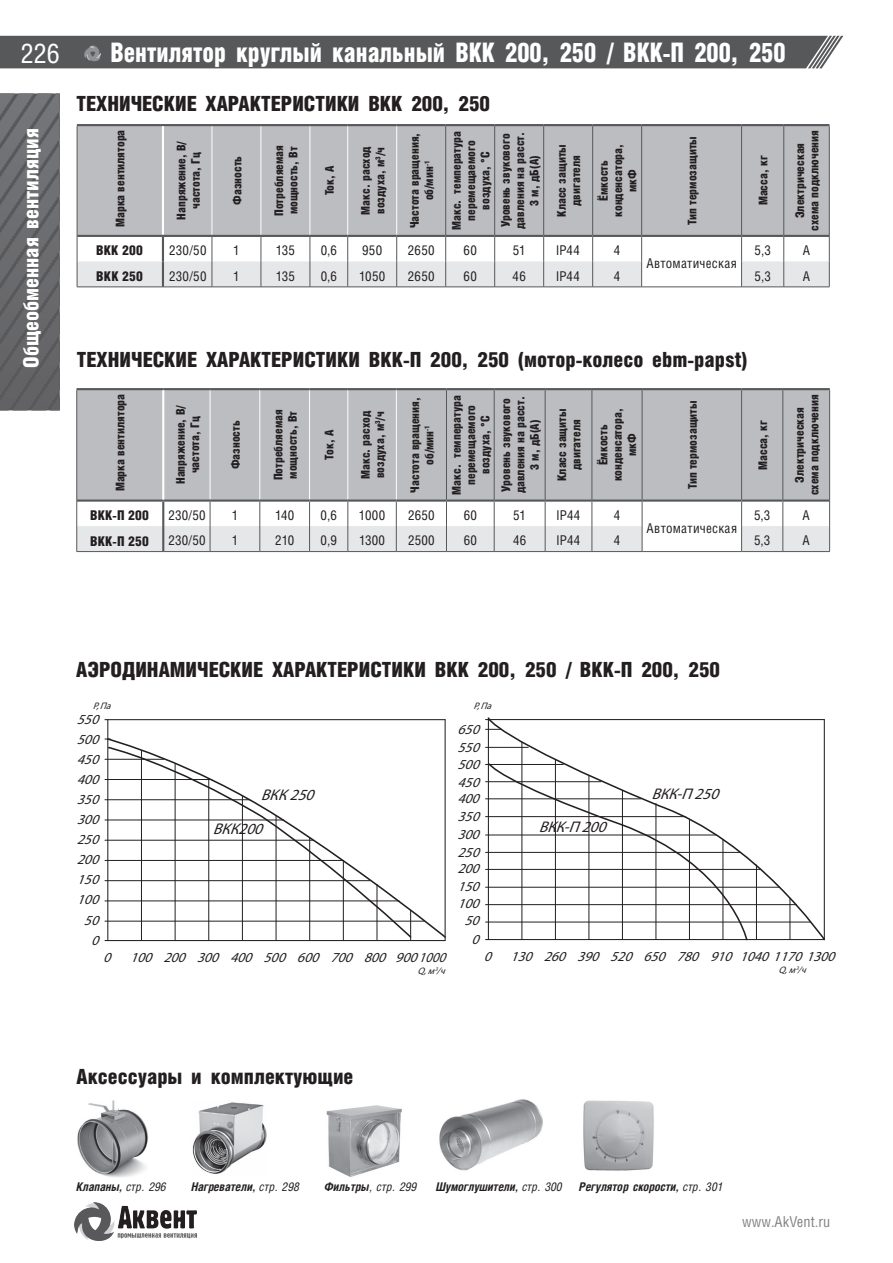

Габаритные и присоединительные размеры ВКК 200, 250 / вкк-п 200, 250

Габаритные и присоединительные размеры ВКК 315, 355 / вкк-п 315, 355

Аэродинамические характеристики ВКК

Аэродинамические характеристики ВКК 200, 250 / вкк-п 200, 250

Аэродинамические характеристики ВКК 315, 355 / вкк-п 315

Цена ВКК и от чего она зависит

Цена ВКК зависит от типоразмера, мощности и частоты вращения двигателя. Исполнений корпуса по этой марке в прайсе завода одно, поэтому и разброс цен здесь задаёт только комплектация — она и стоит напротив каждой строки в таблице выше.
