ВР 12-26

Назначение ВР 12-26

ВР 12-26 — радиальный вентилятор высокого давления в компактном ряду: шесть типоразмеров от №2,5 до №5,5. Держит до 8 000 Па при расходе до 9 400 м³/ч — то есть занимает нишу между обычным напором и предельно высоким.

Такое сочетание востребовано в небольших пневмотранспортных линиях, местных отсосах с длинной трассой и установках, где нужен серьёзный напор, но габарит ограничен. Масса ряда ВР 12-26 — от 30 до 370 кг, что позволяет монтаж без тяжёлой техники на большинстве номеров.

Конструкция ВР 12-26

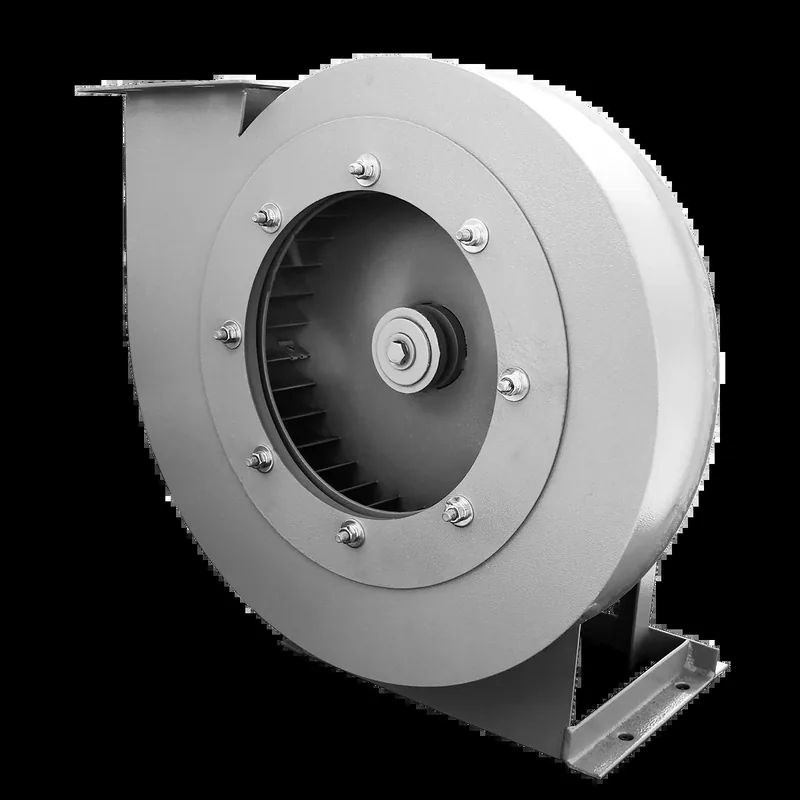

Типоразмерный ряд ВР 12-26 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 250 мм у младшего типоразмера до 550 мм у старшего. Всего в ряду 6 позиций. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВР 12-26 №2,5, ВР 12-26 №3,15 и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВР 12-26 — 39,3–86,4 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВР 12-26 — 3 000 об/мин, группа одна. В заявках и спецификациях частоту пишут прямо после марки — ВР 12-26 3000, и это то же самое, что «ВР 12-26 на 3 000 об/мин». В ряду ВР 12-26 группа одна, поэтому расход меняют типоразмером, а не оборотами. Типов электродвигателя в ряду 8, конкретный указан в таблице напротив каждой конфигурации.

Масса ВР 12-26 растёт от 30 до 370 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВР 12-26

Конструктивные схемы ВР 12-26, встречающиеся в каталоге: схема 1. Схема задаётся при заказе и меняет и габарит, и цену.

Исполнения проточной части ВР 12-26 по прайсу завода: углеродистая сталь, коррозионностойкая сталь. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВР 12-26: коррозионностойкая сталь — в 1,5 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВР 12-26 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВР 12-26 по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВР 12-26 №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВР 12-26 есть цена на 2 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВР 12-26

ВР 12-26 работает с воздухом и неагрессивными газовоздушными смесями до +80 °С при запылённости не выше 100 мг/м³. Для агрессивных сред предусмотрено коррозионностойкое исполнение — в таблице цен оно идёт отдельной колонкой.

Как у всех машин высокого давления, у ВР 12-26 плотность тракта определяет фактический режим. При подсосах рабочая точка смещается, и потребляемая мощность растёт быстрее расхода — двигатель может уйти в перегрузку на исправной, казалось бы, установке.

Подбор и монтаж ВР 12-26

Чтобы подобрать ВР 12-26, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВР 12-26 перекрывает производительность до 9 400 м³/ч и полное давление до 8 000 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВР 12-26 №3,15 включительно масса не выходит за 55 кг — ВР 12-26 ставят на раму силами двух монтажников. Типоразмеры ВР 12-26 №4, ВР 12-26 №4,5 — 110–215 кг: нужна таль или автопогрузчик. С ВР 12-26 №5 и старше масса начинается от 292 кг и доходит до 370 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Присоединительные размеры ВР 12-26 заданы каталогом: диаметр патрубка от 204 до 400 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Технические характеристики ВР 12-26 по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВР 12-26 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВР 12-26 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№4,5 → 450 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВР 12-26 это значит, что при 450 мм колеса и 3 000 об/мин конец лопатки идёт со скоростью 70,7 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВР 12-26 по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Строки «без двигателя» — это поставка без электродвигателя, в среднем на 25 % дешевле самой лёгкой сборки того же типоразмера; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.

В прайсе завода есть также ВР 12-26 №3,5 — его нет в таблице характеристик выше, потому что в печатном каталоге Аквента этого типоразмера нет. Расход, полное давление и массу по нему запрашивайте у инженера: выдумывать их мы не будем.

Габаритные и присоединительные размеры ВР 12-26

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ВР 12-26 даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; D1 — диаметры присоединения; L1 — длины; F1, F2, F3, F4, F5, F6 — размеры патрубка и фланца; А — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

Чертежи габаритных размеров ВР 12-26 — страницы печатного каталога

Габаритные и присоединительные размеры ВР 12-26-2,5, исполнение 1

Габаритные и присоединительные размеры ВР 12-26-3,15, исполнение 1

Габаритные и присоединительные размеры ВР 12-26-4, исполнение 1

Габаритные и присоединительные размеры ВР 12-26-4,5, исполнение 1

Габаритные и присоединительные размеры ВР 12-26-5, исполнение 1

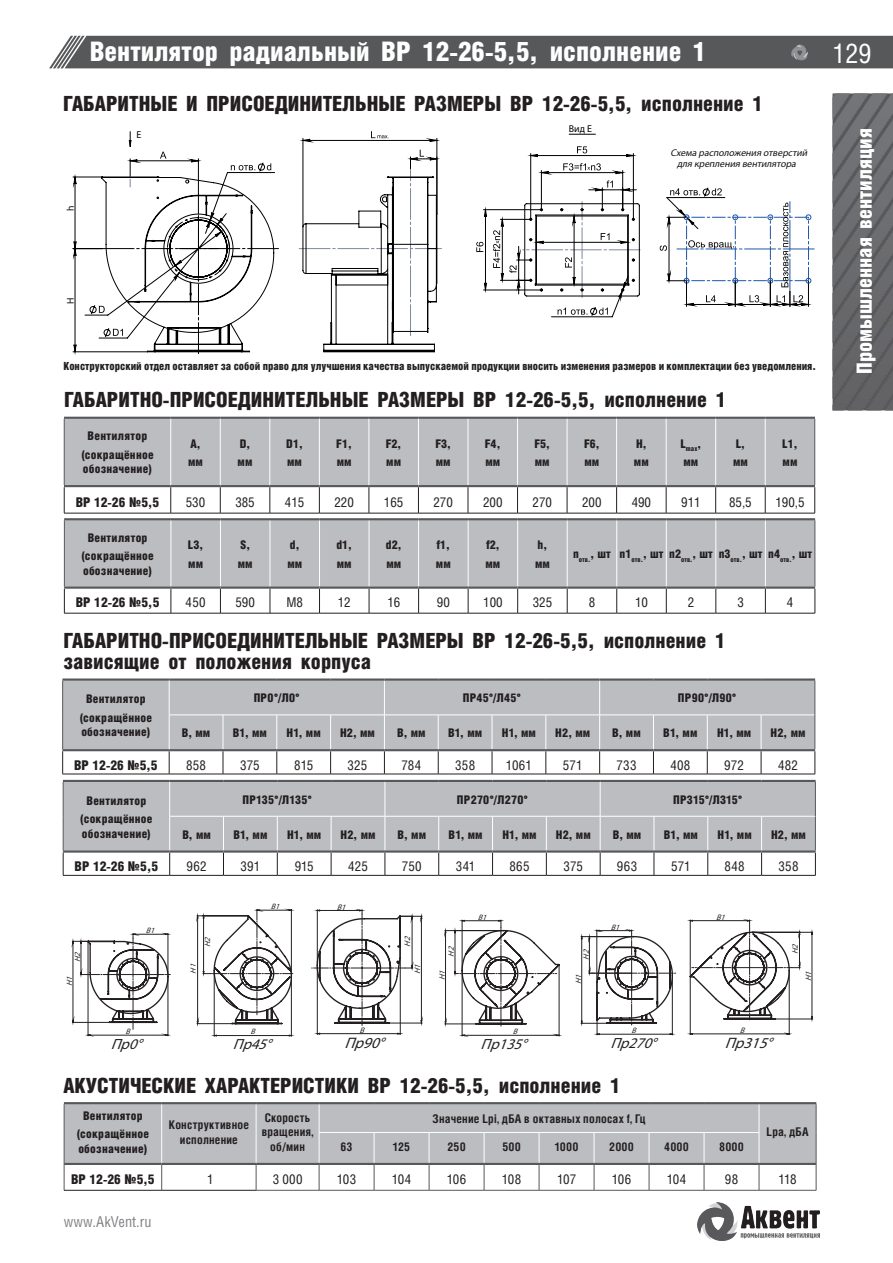

Габаритные и присоединительные размеры ВР 12-26-5,5, исполнение 1

Аэродинамические характеристики ВР 12-26

Аэродинамические характеристики ВР 12-26-2,5, исполнение 1

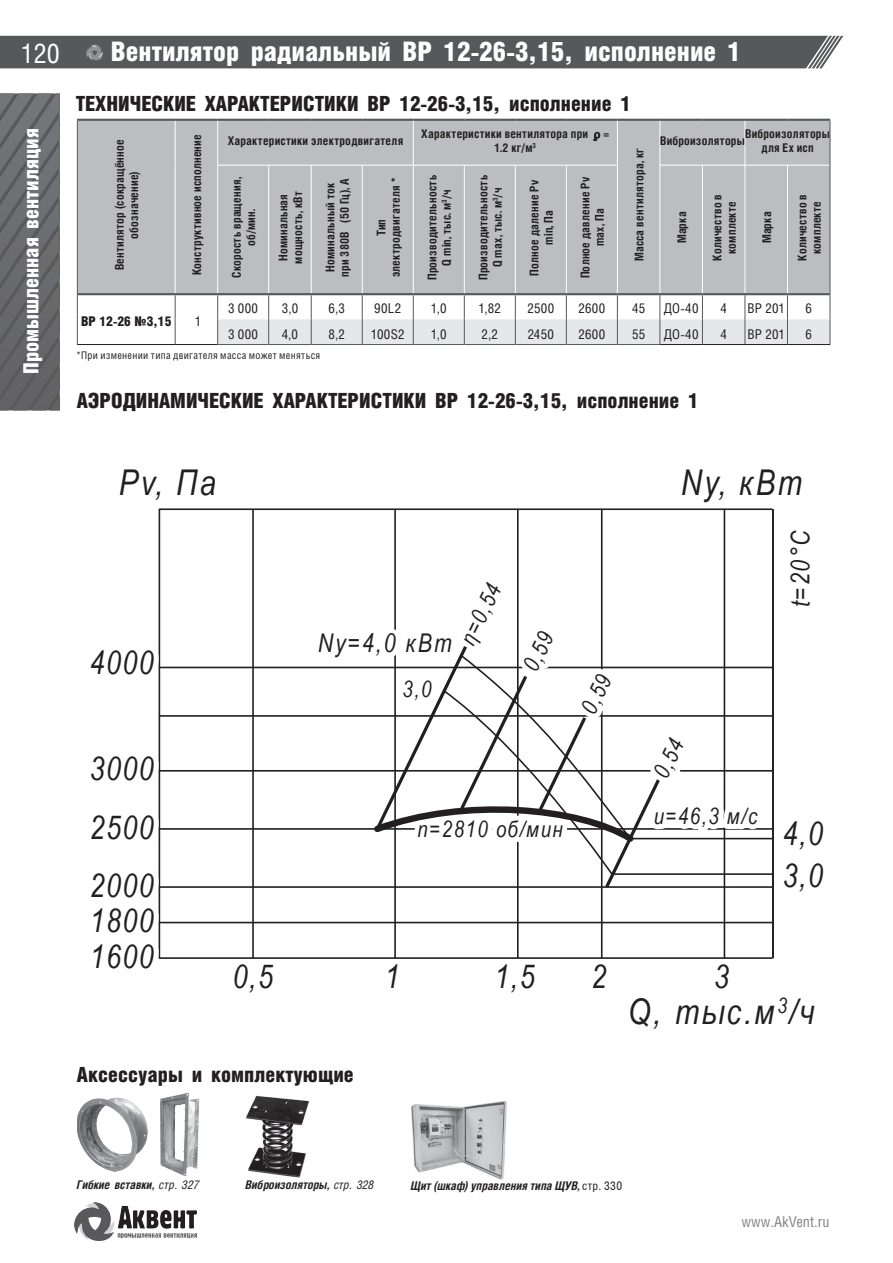

Аэродинамические характеристики ВР 12-26-3,15, исполнение 1

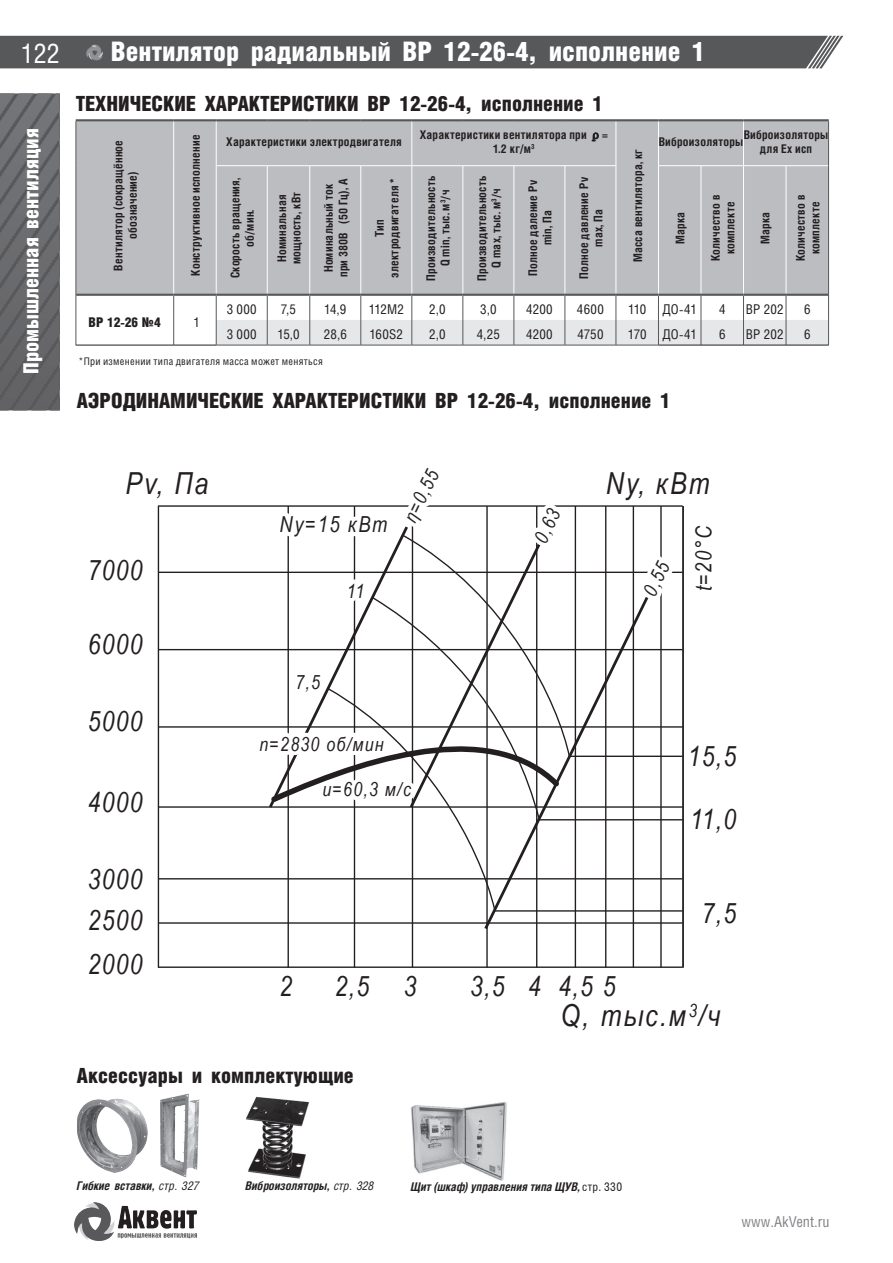

Аэродинамические характеристики ВР 12-26-4, исполнение 1

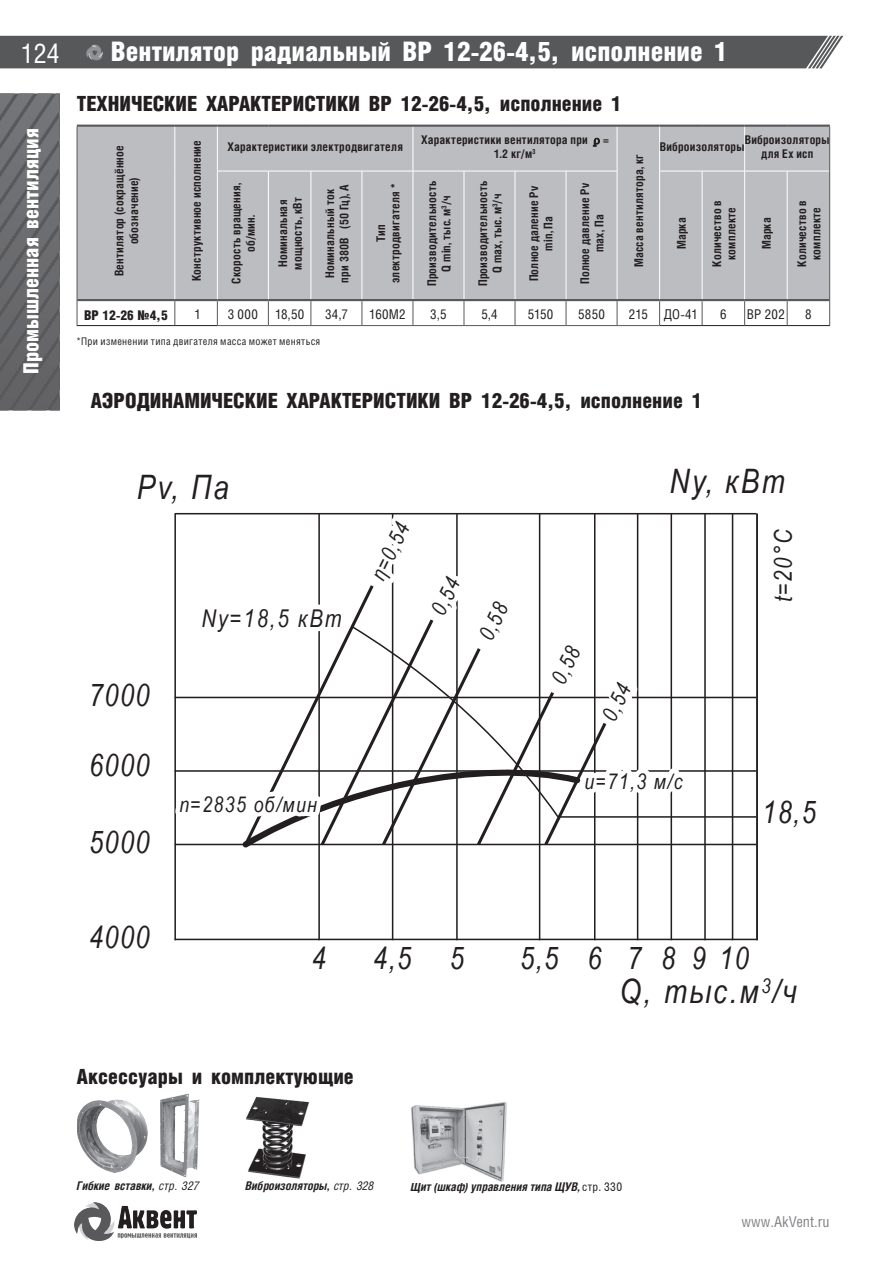

Аэродинамические характеристики ВР 12-26-4,5, исполнение 1

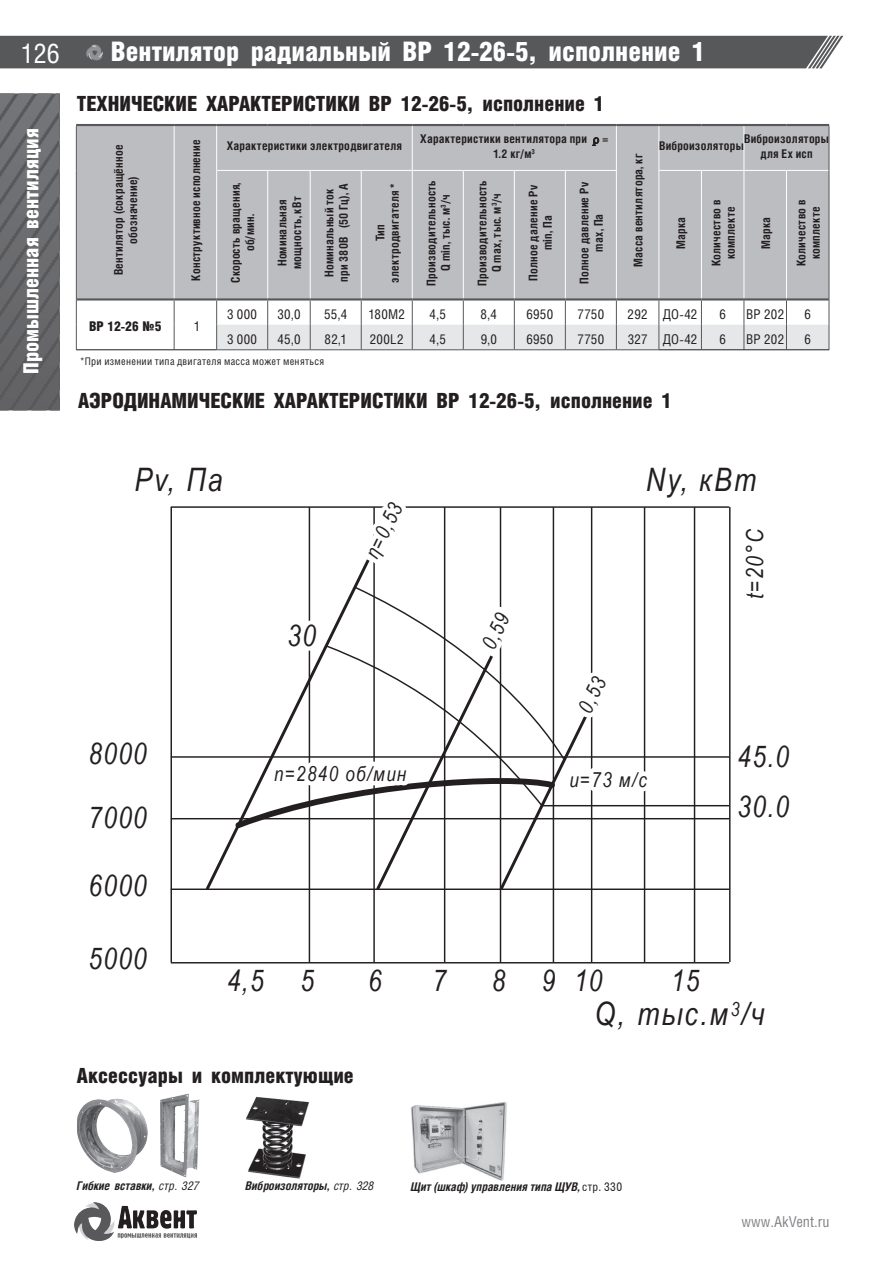

Аэродинамические характеристики ВР 12-26-5, исполнение 1

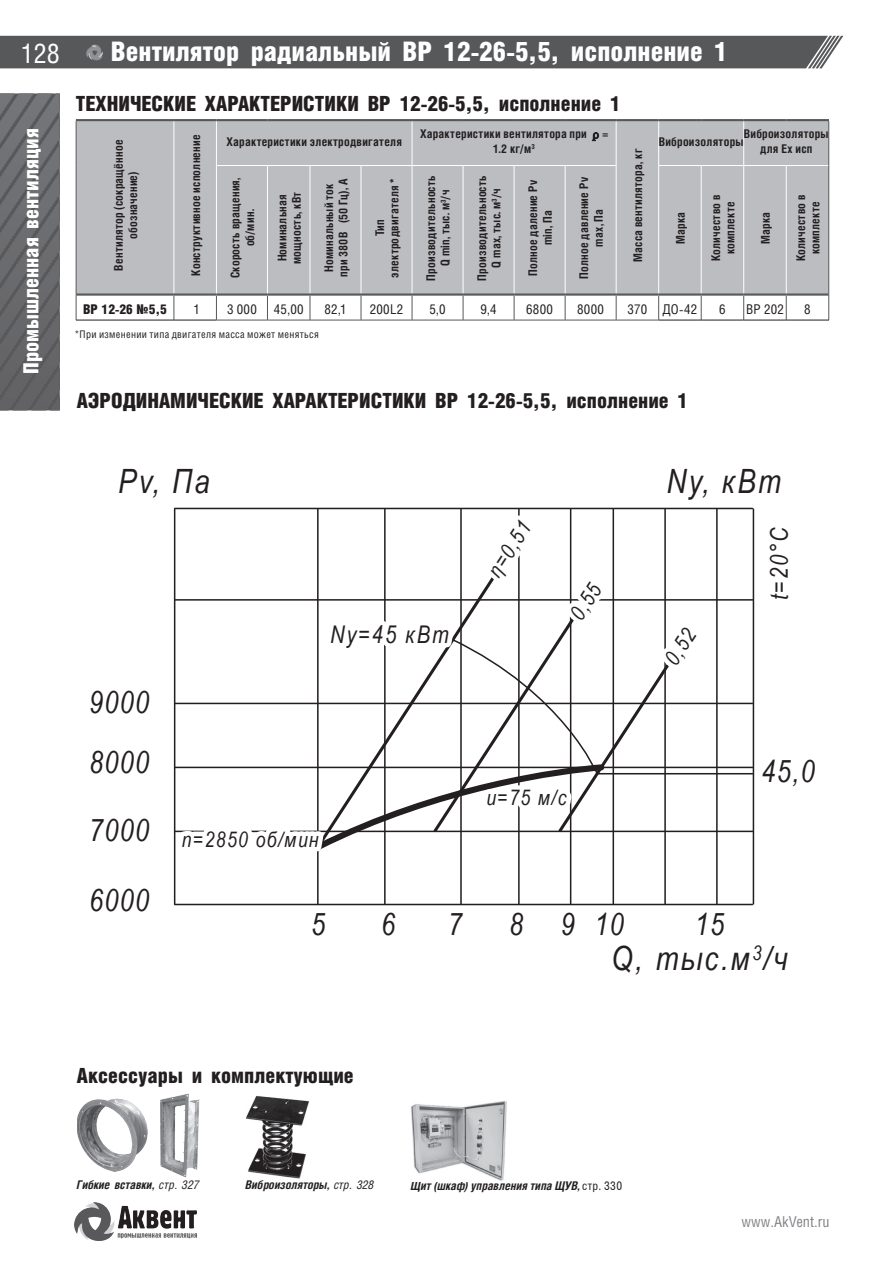

Аэродинамические характеристики ВР 12-26-5,5, исполнение 1

Цена ВР 12-26 и от чего она зависит

Цена ВР 12-26 определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями углеродистая сталь и коррозионностойкая сталь доходит до 1,7 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.

Родственные модели ВР 12-26

С чем ещё сравнивают ВР 12-26 и что берут вместо него:

• ВР 140-15 — выше по напору: до 22 000 Па против 8 000
• ВЦ 6-20 — выше по напору: до 12 000 Па против 8 000

Как купить ВР 12-26: цена, доставка, оплата и возврат

Поставщик ВР 12-26

Поставку ВР 12-26 ведёт ООО «Аквент», Уфа. Среди заказчиков: Татнефть, Газпром нефть, НЛМК, Акрон, Уралхим, ММК, Роснефть, Северсталь.

Аналоги ВР 12-26 и соответствие обозначений

Рядом с ВР 12-26 в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
