ВО 30-160 купить — осевой вентилятор, характеристики и цена

Назначение ВО 30-160

ВО 30-160 — осевой вентилятор с поворотными лопатками. Угол установки лопаток задаётся при изготовлении в диапазоне от 18 до 46°, и от него зависит вся характеристика: один и тот же корпус с разным углом даёт разный расход и разный напор.

Ряд включает семь типоразмеров: №6,3, №7,1, №8, №9, №10, №11,2 и №12,5. Производительность по ряду — от 5 000 до 89 000 м³/ч, полное давление доходит до 1 500 Па на №10, мощность двигателя — от 1,1 до 37 кВт, масса — от 88 до 659 кг.

Такой напор для осевой машины высокий, и берут ВО 30-160 именно там, где обычный осевой не тянет: длинные вытяжные тракты, аспирация с фильтрами, работа на сеть с заметным сопротивлением.

Конструкция ВО 30-160

Типоразмерный ряд ВО 30-160 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 630 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 7 позиций. Колесо ВО 30-160 насажено на вал двигателя внутри цилиндрической обечайки: поток идёт вдоль оси, без разворота в спиральном корпусе.

В проектной документации те же позиции записывают через знак номера — ВО 30-160 №6,3, ВО 30-160 №7,1 и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВО 30-160 — 44,8–78,5 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВО 30-160 — 950–1 500 об/мин, по синхронным группам это 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВО 30-160 1000, ВО 30-160 1500, и это то же самое, что «ВО 30-160 на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 21, конкретный указан в таблице напротив каждой конфигурации.

Масса ВО 30-160 растёт от 88 до 659 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВО 30-160

Климатическое исполнение ВО 30-160 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВО 30-160

Среда — воздух и неагрессивные газовоздушные смеси без липких и волокнистых включений. Поворотная лопатка чувствительна к налипанию сильнее плоской: изменившийся профиль сбивает угол атаки, и вентилятор уходит с расчётной точки характеристики.

Угол установки лопаток выбирается под задачу и в готовой машине не меняется. Поэтому исходные данные для подбора нужны точные: если фактическое сопротивление сети окажется вдвое выше расчётного, перенастроить ВО 30-160 на месте не получится.

Габаритные и присоединительные размеры по всем семи типоразмерам есть в каталоге и приведены ниже на странице — диаметры фланцев, длина, высота и число отверстий. По ним проверяют, встанет ли машина в существующий проём.

Знаете среду и температуру, но не уверены в исполнении? Инженер подберёт и посчитает цену за 1 рабочий день

Подбор и монтаж ВО 30-160

Чтобы подобрать ВО 30-160, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВО 30-160 перекрывает производительность до 89 000 м³/ч и полное давление до 1 500 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

Типоразмеры ВО 30-160 №6,3, ВО 30-160 №7,1, ВО 30-160 №8, ВО 30-160 №9, ВО 30-160 №10 — 88–383 кг: нужна таль или автопогрузчик. С ВО 30-160 №11,2 и старше масса начинается от 261 кг и доходит до 659 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Технические характеристики ВО 30-160 по типоразмерам

до 89 000 м³/ч

Максимальный расход воздуха

до 1 500 Па

Максимальное полное давление

1,1–37 кВт

Диапазон мощности двигателя

7 шт.

Типоразмеров в ряду

№6,3 №7,1 №8 №9 №10 №11,2 №12,5

Не хотите разбирать таблицу? Назовите расход и давление — инженер назовёт типоразмер и цену за 1 рабочий день

ВО 30-160 — характеристики по типоразмерам и конфигурациям: 70 строк из каталога Аквента. Расход и давление даны диапазоном рабочей зоны, а не одной точкой.
Типоразмер	Отн. Ø колеса	Ø колеса, мм	Частота, об/мин	Двигатель, кВт	Тип двигателя	Расход, м³/ч	Полное давление, Па	Масса, кг	Окружная скорость, м/с
ВО 30-160 №6,3	—	630	1 420	1,1	—	5 000–8 300	54–430	88	46,8
ВО 30-160 №6,3	—	630	1 390	2,2	—	6 900–10 800	215–505	98	45,9
ВО 30-160 №6,3	—	630	1 390	2,2	—	8 000–13 800	345–550	91	45,9
ВО 30-160 №6,3	—	630	1 395	3	—	9 500–16 200	465–580	108	46,0
ВО 30-160 №6,3	18	630	1 500	1,1	80А4	8 200–8 200	—–—	98	49,5
ВО 30-160 №6,3	26	630	1 500	2,2	90L4	10 800–10 800	—–—	108	49,5
ВО 30-160 №6,3	38	630	1 500	2,2	90L4	13 900–13 900	—–—	101	49,5
ВО 30-160 №6,3	46	630	1 500	3	100S4	16 100–16 100	—–—	117	49,5
ВО 30-160 №7,1	—	710	1 390	2,2	—	7 000–11 600	75–525	130	51,7
ВО 30-160 №7,1	—	710	1 395	3	—	9 800–15 700	274–645	117	51,9
ВО 30-160 №7,1	—	710	1 450	5,5	—	11 800–20 800	475–760	153	53,9
ВО 30-160 №7,1	—	710	1 455	7,5	—	14 200–24 300	640–800	165	54,1
ВО 30-160 №7,1	18	710	1 500	2,2	90L4	11 500–11 500	—–—	128	55,8
ВО 30-160 №7,1	26	710	1 500	3	100S4	15 600–15 600	—–—	141	55,8
ВО 30-160 №7,1	38	710	1 500	5,5	112М4	20 900–20 900	—–—	164	55,8
ВО 30-160 №7,1	46	710	1 500	7,5	132S4	24 100–24 100	—–—	176	55,8
ВО 30-160 №8	—	800	1 435	4	—	10 400–17 200	100–720	193	60,1
ВО 30-160 №8	—	800	1 450	5,5	—	14 700–23 200	375–880	196	60,7
ВО 30-160 №8	—	800	1 435	11	—	16 800–29 400	590–930	216	60,1
ВО 30-160 №8	—	800	1 435	11	—	20 000–34 000	790–990	224	60,1
ВО 30-160 №8	18	800	1 500	4	100L4	17 000–17 000	—–—	206	62,8
ВО 30-160 №8	26	800	1 500	5,5	112М4	23 000–23 000	—–—	209	62,8
ВО 30-160 №8	38	800	1 500	11	132М4	29 000–29 000	—–—	229	62,8
ВО 30-160 №8	46	800	1 500	11	132М4	32 000–32 000	—–—	237	62,8
ВО 30-160 №9	—	900	950	2,2	—	9 700–16 500	50–380	165	44,8
ВО 30-160 №9	—	900	960	3	—	13 800–23 000	95–465	176	45,2
ВО 30-160 №9	—	900	950	5,5	—	18 000–30 000	165–490	191	44,8
ВО 30-160 №9	—	900	960	7,5	—	19 000–36 500	240–525	202	45,2
ВО 30-160 №9	—	900	1 455	7,5	—	15 000–25 000	115–900	187	68,6
ВО 30-160 №9	—	900	1 435	11	—	21 000–34 500	210–1 020	197	67,6
ВО 30-160 №9	—	900	1 460	15	—	24 500–46 500	380–1 080	233	68,8
ВО 30-160 №9	—	900	1 460	22	—	29 000–55 000	550–1 100	263	68,8
ВО 30-160 №9	18	900	1 000	2,2	100L6	18 000–18 000	—–—	183	47,1
ВО 30-160 №9	26	900	1 000	3	112МА6	23 000–23 000	—–—	194	47,1
ВО 30-160 №9	38	900	1 000	5,5	132S6	30 000–30 000	—–—	209	47,1
ВО 30-160 №9	46	900	1 000	7,5	132М6	35 000–35 000	—–—	220	47,1
ВО 30-160 №9	18	900	1 500	7,5	132S4	26 000–26 000	—–—	205	70,7
ВО 30-160 №9	26	900	1 500	11	132М4	34 000–34 000	—–—	215	70,7
ВО 30-160 №9	38	900	1 500	15	160S4	46 000–46 000	—–—	251	70,7
ВО 30-160 №9	46	900	1 500	22	180S4	54 000–54 000	—–—	281	70,7
ВО 30-160 №10	—	1 000	960	4	—	13 000–22 500	100–500	222	50,3
ВО 30-160 №10	—	1 000	950	5,5	—	19 000–29 500	250–590	228	49,7
ВО 30-160 №10	—	1 000	960	7,5	—	22 000–38 500	420–660	233	50,3
ВО 30-160 №10	—	1 000	970	11	—	26 500–45 000	570–720	297	50,8
ВО 30-160 №10	—	1 000	1 435	11	—	20 500–34 000	295–1 100	232	75,1
ВО 30-160 №10	—	1 000	1 460	18,5	—	29 000–46 000	590–1 400	314	76,4
ВО 30-160 №10	—	1 000	1 460	30	—	34 000–58 000	950–1 500	362	76,4
ВО 30-160 №10	18	1 000	1 000	4	112МВ6	22 100–22 100	—–—	243	52,4
ВО 30-160 №10	26	1 000	1 000	5,5	132S6	30 000–30 000	—–—	249	52,4
ВО 30-160 №10	38	1 000	1 000	7,5	132М6	37 500–37 500	—–—	254	52,4
ВО 30-160 №10	46	1 000	1 000	11	160S6	45 000–45 000	—–—	318	52,4
ВО 30-160 №10	18	1 000	1 500	11	132М4	33 000–33 000	—–—	253	78,5
ВО 30-160 №10	26	1 000	1 500	18,5	160М4	45 000–45 000	—–—	335	78,5
ВО 30-160 №10	38	1 000	1 500	30	180М4	57 500–57 500	—–—	383	78,5
ВО 30-160 №11,2	—	1 120	950	5,5	—	18 800–32 000	76–600	261	55,7
ВО 30-160 №11,2	—	1 120	970	11	—	27 000–45 000	170–760	298	56,9
ВО 30-160 №11,2	—	1 120	970	15	—	32 000–59 000	264–800	330	56,9
ВО 30-160 №11,2	—	1 120	970	18,5	—	37 000–71 500	375–820	337	56,9
ВО 30-160 №11,2	18	1 120	1 000	5,5	132S6	32 000–32 000	—–—	285	58,6
ВО 30-160 №11,2	26	1 120	1 000	11	160S6	45 000–45 000	—–—	322	58,6
ВО 30-160 №11,2	38	1 120	1 000	15	160М6	60 000–60 000	—–—	354	58,6
ВО 30-160 №11,2	46	1 120	1 000	18,5	180М6	72 500–72 500	—–—	361	58,6
ВО 30-160 №12,5	—	1 250	970	11	—	27 000–44 500	213–790	302	63,5
ВО 30-160 №12,5	—	1 250	970	15	—	37 500–59 000	415–975	403	63,5
ВО 30-160 №12,5	—	1 250	970	22	—	43 500–76 000	660–1 050	468	63,5
ВО 30-160 №12,5	—	1 250	973	37	—	52 500–88 500	900–1 130	635	63,7
ВО 30-160 №12,5	18	1 250	1 000	11	160S6	44 000–44 000	—–—	330	65,4
ВО 30-160 №12,5	26	1 250	1 000	15	160М6	59 000–59 000	—–—	431	65,4
ВО 30-160 №12,5	38	1 250	1 000	22	200М6	75 000–75 000	—–—	492	65,4
ВО 30-160 №12,5	46	1 250	1 000	37	225М6	89 000–89 000	—–—	659	65,4

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подобрали типоразмер? Инженер посчитает цену под ваш расход и давление за 1 рабочий день

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВО 30-160 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВО 30-160 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№9 → 900 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВО 30-160 это значит, что при 900 мм колеса и 950 об/мин конец лопатки идёт со скоростью 44,8 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Габаритные и присоединительные размеры ВО 30-160

ВО 30-160 — габаритные и присоединительные размеры по типоразмерам, миллиметры, количество отверстий — шт. Обозначения соответствуют чертежу из каталога Аквента, приведённому ниже.
Типоразмер	D1, мм	H, мм	L, мм	L1, мм	d, мм	d2, мм	h, мм	nотв., шт	D2, мм	D3, мм	C, мм	C1, мм
ВО 30-160 №6,3	630	880	710	540	10,5	12	450	12	670	688	600	440
ВО 30-160 №7,1	710	970	750	590	10,5	12	500	16	750	768	690	545
ВО 30-160 №8	800	1075	930	730	10,5	12	560	16	840	858	760	610
ВО 30-160 №9	900	1215	1120	930	14	14	650	16	960	1000	850	650
ВО 30-160 №10	1000	1300	1115	930	14	14	690	16	1070	1110	930	730
ВО 30-160 №11,2	1120	1465	1330	1150	14	14	790	20	1195	1220	930	730
ВО 30-160 №12,5	1250	1540	1330	1130	14	14	790	20	1320	1350	990	790

Размеры ВО 30-160 даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: H — полная высота; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1, D2, D3 — диаметры присоединения; L1 — длины; d2 — диаметры отверстий; h — габариты корпуса и основания; C, C1 — по чертежу под таблицей. Прочерк означает, что размер для этого исполнения не нормируется.

Размеры подошли под проём? Инженер подтвердит присоединительные размеры и посчитает цену за 1 рабочий день

Чертежи габаритных размеров ВО 30-160 — страницы печатного каталога

Габаритные и присоединительные размеры ВО 30-160 — страница каталога ВО 30-160

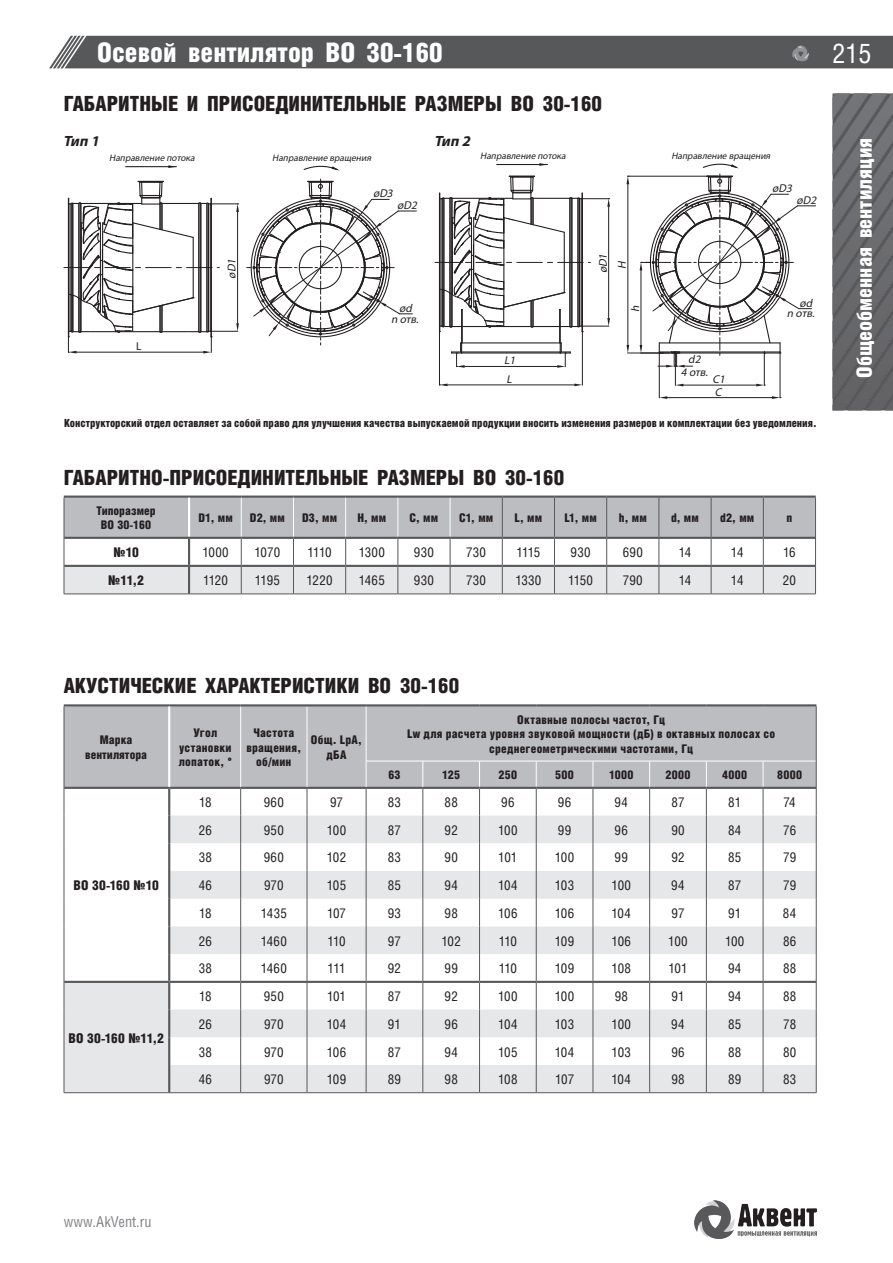

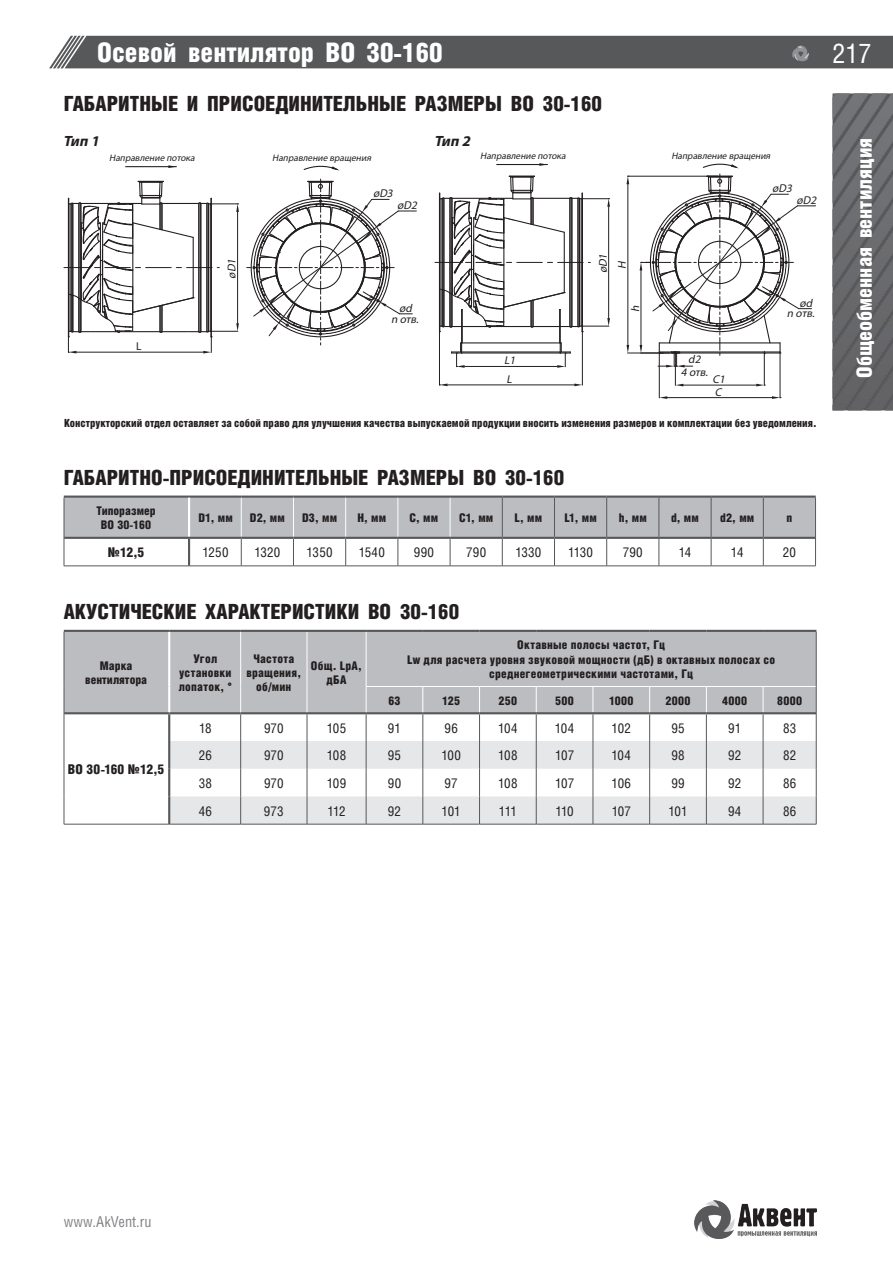

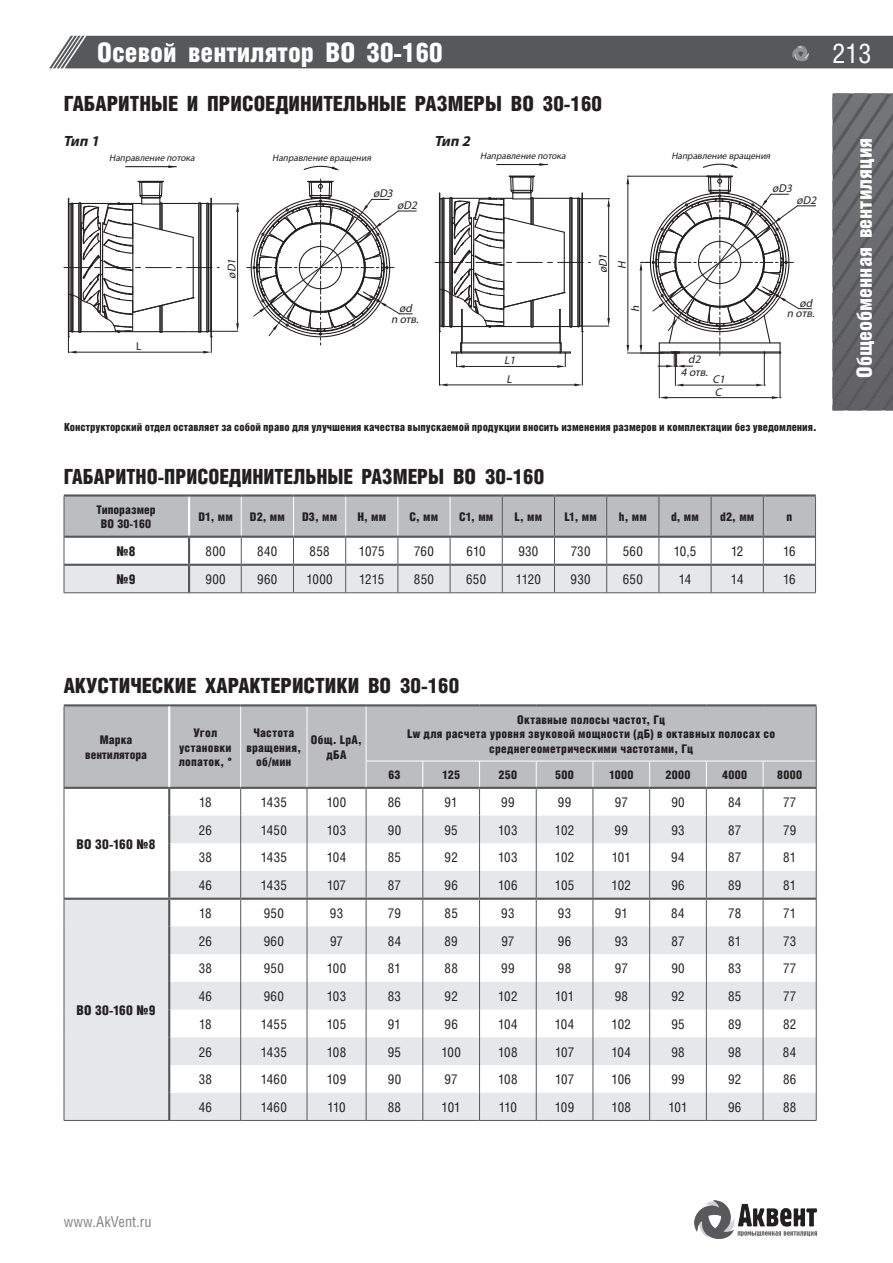

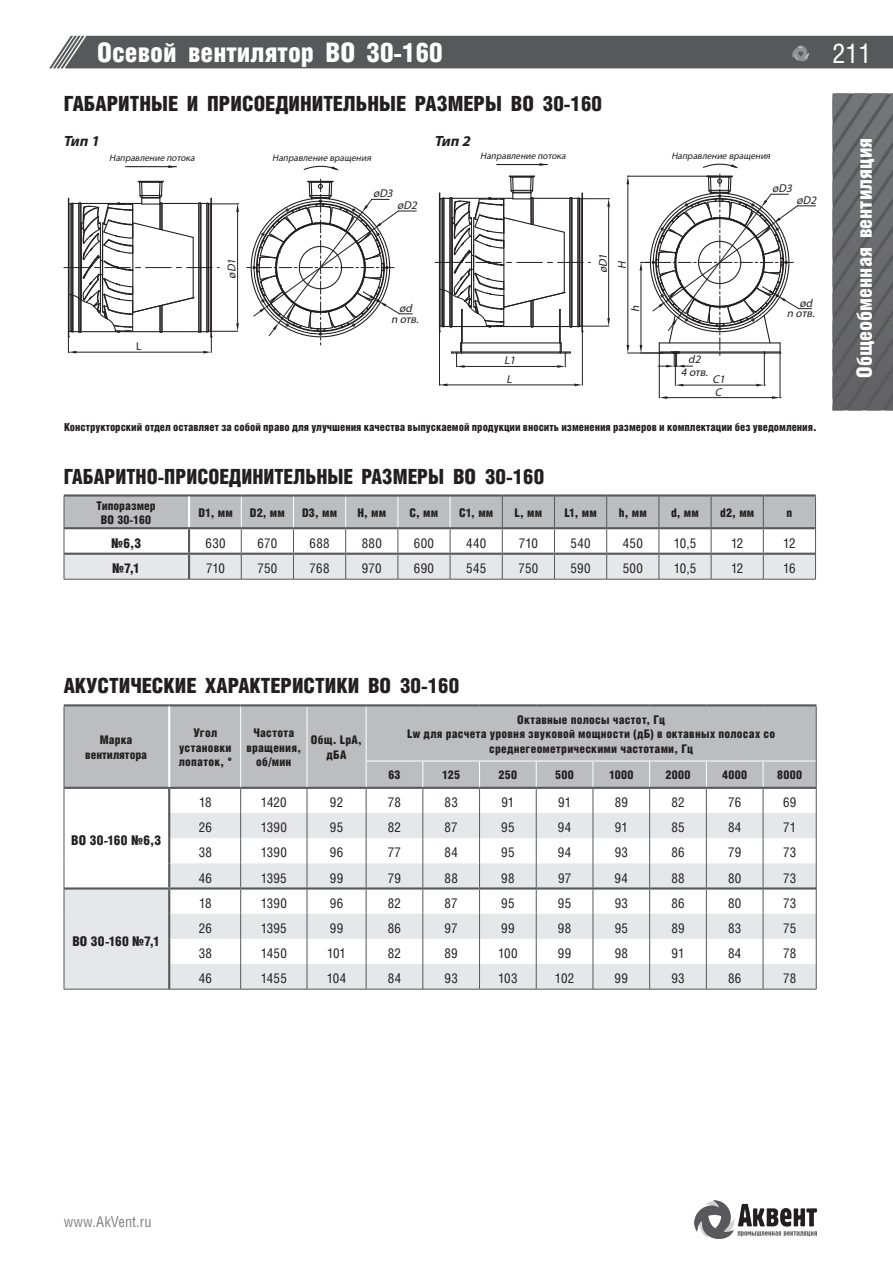

Габаритные и присоединительные размеры ВО 30-160 — лист 1 из 4

Габаритные и присоединительные размеры ВО 30-160 — лист 2 из 4

Габаритные и присоединительные размеры ВО 30-160 — лист 3 из 4

Габаритные и присоединительные размеры ВО 30-160 — лист 4 из 4

Нужен чертёж под ваш типоразмер или присоединительные размеры — вышлем в тот же день

Аэродинамические характеристики ВО 30-160

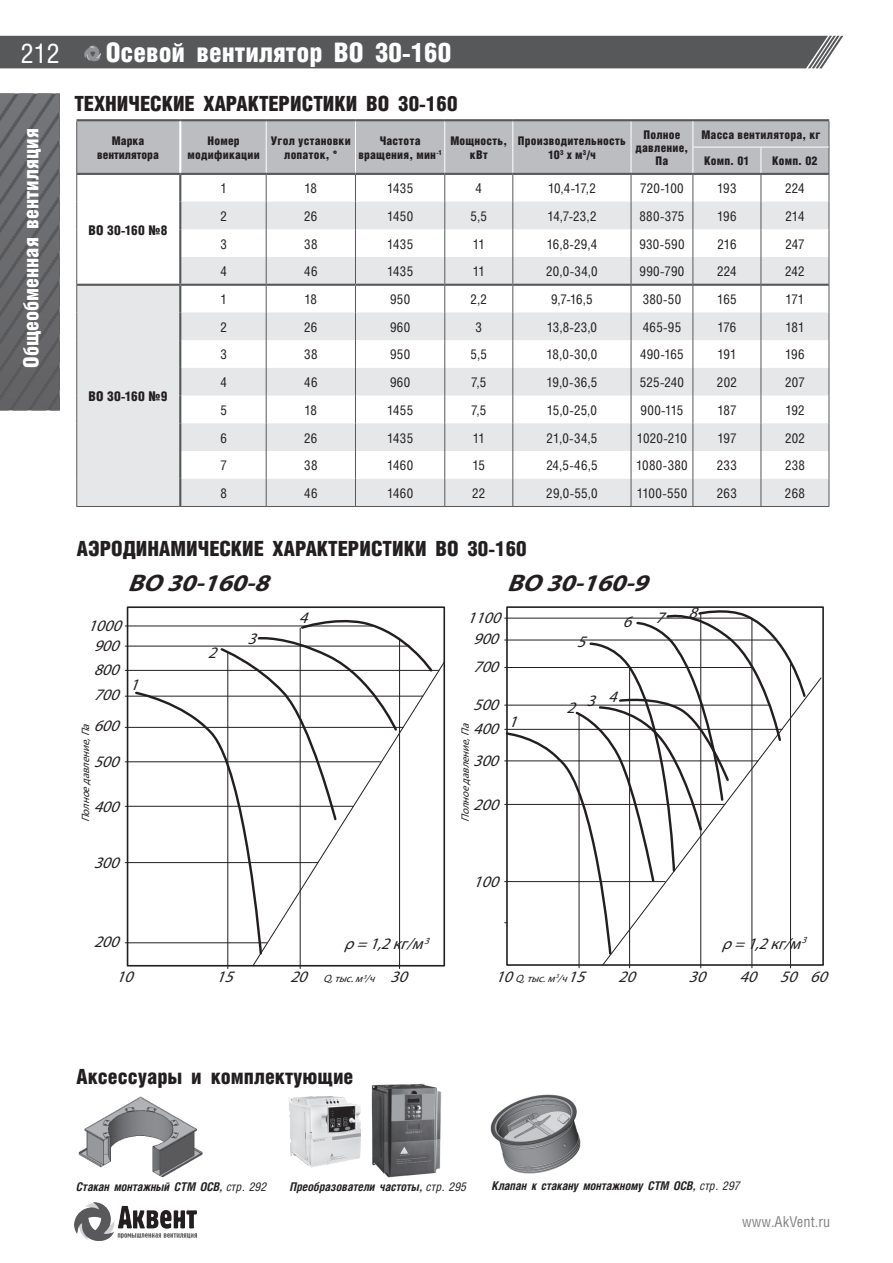

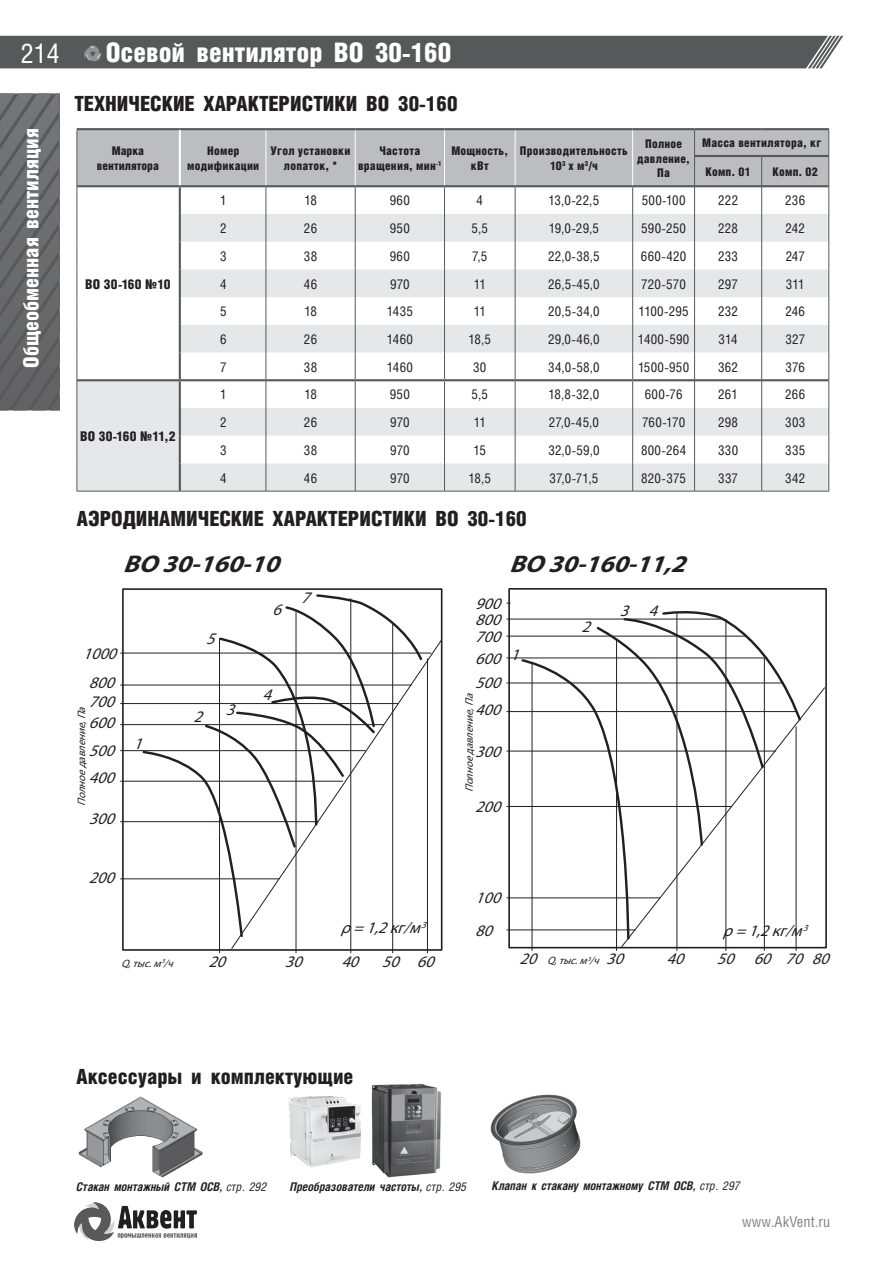

Аэродинамические характеристики ВО 30-160 — лист 1 из 4

Аэродинамические характеристики ВО 30-160 — лист 2 из 4

Аэродинамические характеристики ВО 30-160 — лист 3 из 4

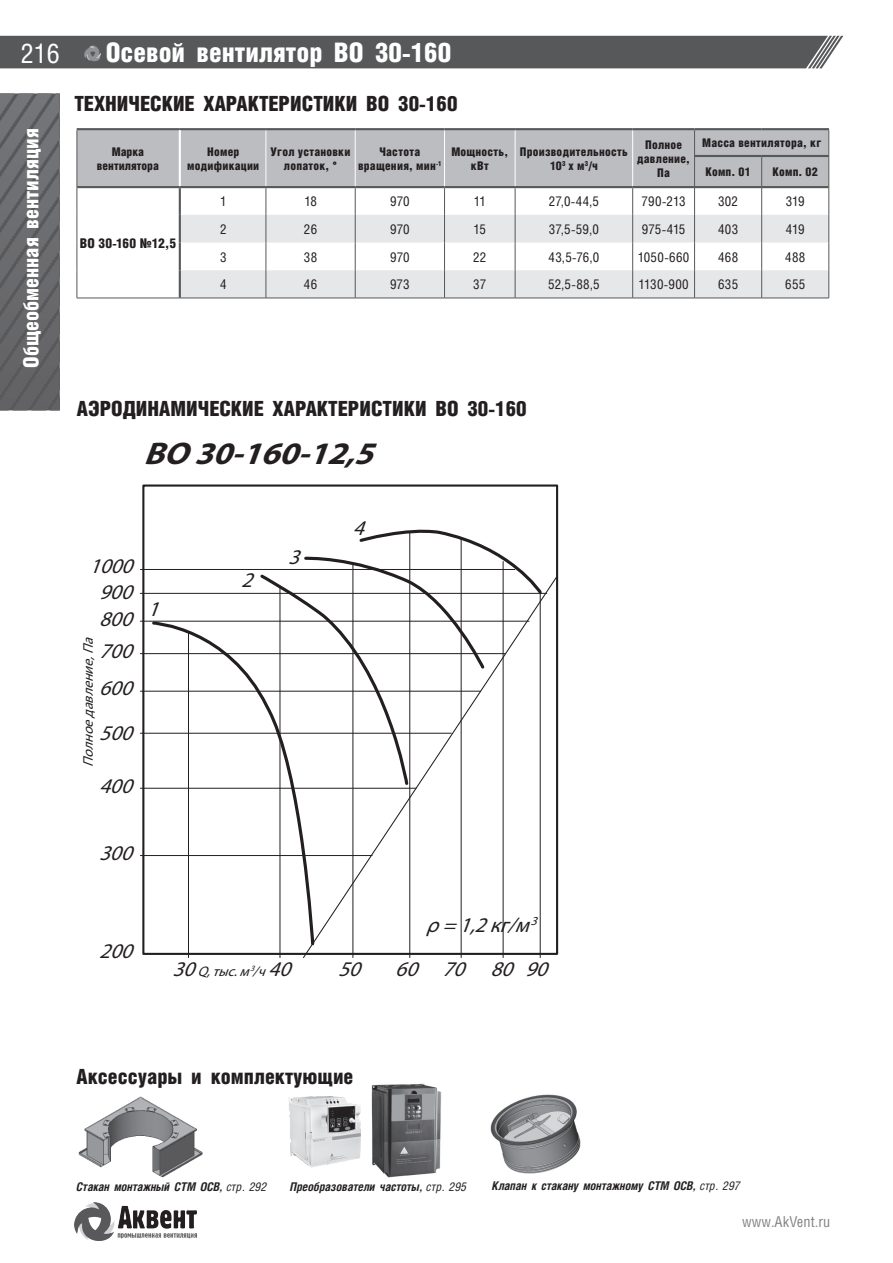

Аэродинамические характеристики ВО 30-160 — лист 4 из 4

Опросный лист и выписку по ВО 30-160 — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.

Скачать PDF, 88 КБ

Цена ВО 30-160 и от чего она зависит

Цену ВО 30-160 мы не публикуем таблицей по одной причине: отдельных позиций под это исполнение в прайсе завода нет, а подставлять сюда цену соседней модели — вводить покупателя в заблуждение. Стоимость складывается из базового изделия того же типоразмера и надбавки за раму, опору и привод. Назовите типоразмер и режим — инженер посчитает и пришлёт цифру в тот же рабочий день.

Родственные модели ВО 30-160

С чем ещё сравнивают ВО 30-160 и что берут вместо него:

ВО 25-188 — тот же диапазон расхода без поворотных лопаток
ВО 13-284 — полный ряд от №4 до №20

Как купить ВО 30-160: цена, доставка, оплата и возврат

Доставка и сроки

Доставка ВО 30-160 идёт со склада в Уфе и через восемь складов по России. Ходовые типоразмеры — от 3 рабочих дней, позиции под заказ — от 10 до 25 рабочих дней в зависимости от исполнения корпуса. Транспортную компанию выбираете вы; до терминала в Уфе везём за свой счёт.

ВО 30-160 по № 8 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое, жаростойкое и дымоудаления.

Оплата

Работаем по безналичному расчёту с НДС. По ВО 30-160 возможна отсрочка платежа — срок и лимит согласовываются индивидуально. Для бюджетных заказчиков и по 44-ФЗ работаем через ЕИС, договор и счёт выставляем в день обращения.

Гарантия и документы

Гарантийный срок на ВО 30-160 — до 3 лет со дня отгрузки. Пакет документов: паспорт изделия с фактическими параметрами, руководство по эксплуатации, декларация ТР ТС. Отсрочку платежа согласуем отдельно.

Возврат и обмен

Брак и несоответствие спецификации меняем за свой счёт: забираем ВО 30-160 нашим транспортом и отгружаем замену. Исправное изделие, изготовленное под согласованную конфигурацию, возврату не подлежит — поэтому спецификацию согласуем письменно до оплаты.

Поставщик ВО 30-160

Организация: ООО «Аквент»
ИНН: 0273930750
Адрес: 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
Телефон: +7 (499) 110-23-06
Почта: request@akvent.ru
Режим: пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно

Поставку ВО 30-160 ведёт ООО «Аквент», Уфа. Среди заказчиков: Русал, ММК, Татнефть, ЕвроХим, Уралхим, Газпром нефть, Норникель, Северсталь.

Аналоги ВО 30-160 и соответствие обозначений

Рядом с ВО 30-160 в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.

ВО 30-160 — соответствие обозначений: под какими марками встречается то же или соседнее изделие в проектах и спецификациях.
Обозначение	Откуда обозначение	Карточка
ВКОПв 30-160	другое исполнение серии, свой ряд типоразмеров	страница ВКОПв 30-160

Подробнее по теме в справочнике Аквента: разбор ВО 30-160 в справочнике, как выбрать осевой вентилятор, монтаж осевого вентилятора.

Вопросы о ВО 30-160

Это угол, под которым лопатка закреплена на втулке рабочего колеса. В ряду он лежит в пределах 18–46°: чем больше угол, тем выше расход и потребляемая мощность. Задаётся при изготовлении и в готовом вентиляторе не перенастраивается.

Семь номеров: №6,3, №7,1, №8, №9, №10, №11,2 и №12,5. Расход по ряду — от 5 000 до 89 000 м³/ч; у №6,3 предел 16 200 м³/ч, у №12,5 — те самые 89 000.

До 1 500 Па — максимум по ряду, на №10. У остальных номеров предел свой: у №6,3 — 580 Па, у №8 — 990 Па, у №12,5 — 1 130 Па. В системах подпора воздуха тот же вентилятор работает на малом сопротивлении — там от него нужен расход, а не напор.

От номера и двигателя: по ряду это от 88 кг у №6,3 до 659 кг у №12,5. Разброс внутри одного номера большой и зависит от двигателя: у №12,5 это от 302 до 659 кг.

От 1,1 до 37 кВт при оборотах от 950 до 1 500 об/мин. Сочетание двигателя, оборотов и угла лопаток и определяет рабочую точку — все варианты перечислены в таблице характеристик выше.

Да, по всем семи типоразмерам: диаметры D1, D2 и D3, высота, длина, посадочные размеры и число отверстий. Таблица размеров приведена ниже на этой странице и взята из печатного каталога.

Напором. ВО 06-300 даёт до 350 Па и работает на свободный выхлоп, ВО 30-160 — до 1 500 Па и тянет сеть с сопротивлением. Соответственно и двигатели крупнее: до 37 кВт против 7,5 кВт.

Нужны расход, сопротивление сети, температура среды и условия монтажа. По ним подбираются типоразмер, угол лопаток и двигатель. Угол — часть заказа, а не настройка на объекте, поэтому исходные данные должны быть проверенными.
