ЦР

Назначение ЦР

ЦР — компактный циклон для пневмотранспорта и аспирации зерноочистительных отделений мельниц. Разработан ВНИИЗ совместно с НИИОГАЗ в 1968 году, изготавливается по ТУ 8.285-80. Улавливает пыль средней крупности — ту, что даёт очистка и транспортировка зерна.

Ряд ЦР — тринадцать типоразмеров с шагом 25 мм: ∅200, 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475 и 500 мм. Мелкий шаг и есть смысл этой серии: расход подбирается точно, без перехода на аппарат вдвое крупнее.

Расход при условной скорости 2,4 м/с — от 270 до 1 700 м³/ч. Справочник приводит и прямые замеры производительности по каждому типоразмеру: от 200–260 м³/ч у ЦР-200 до 1 300–1 565 у ЦР-500 в одном режиме и от 230–300 до 1 460–1 880 в другом.

Масса ЦР-200 — 8,8 кг, это самый лёгкий циклон в подборке. Такой аппарат вешают прямо на металлоконструкцию линии, без отдельного фундамента и опорной рамы.

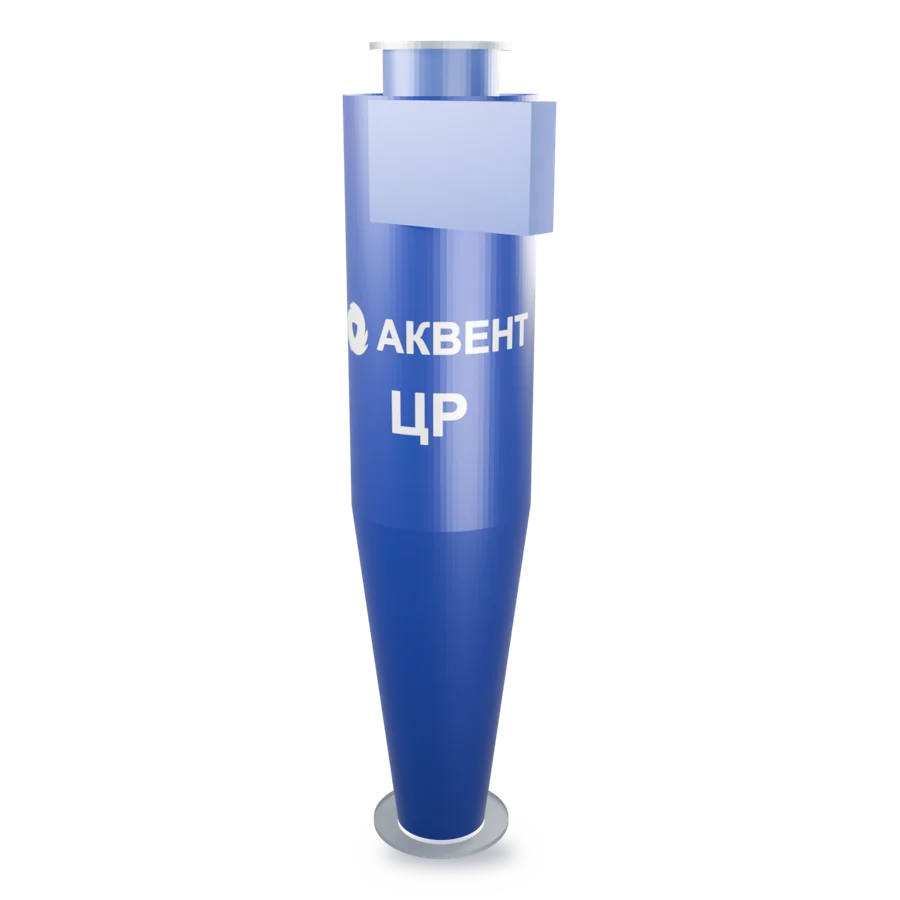

Конструкция ЦР

ЦР выпускается с левым и правым вращением потока. К нему отдельной позицией идёт выходная улитка со своим рядом размеров — от ∅120 мм у ЦР-200 до ∅300 мм у ЦР-500.

Габаритная таблица справочника даёт по каждому типоразмеру десять величин: диаметр корпуса, ширину и длину в плане, высоты, диаметр пылевыпуска, площадь входного патрубка и массу. Площадь входа у ЦР-200 — 0,0046 м², и от неё считается входная скорость.

Сопротивление 712 Па, стоящее в таблице ЦР, — не замер, а расчёт по коэффициенту ζ = 206 из справочника: Δp = ζ·ρ·Vц²/2 при ρ = 1,2 кг/м³ и Vц = 2,4 м/с. Проверить его можно подстановкой. Одна и та же цифра идёт по всему ряду ∅200–500 мм: у циклона сопротивление задаётся геометрией и скоростью, а не диаметром.

Скорости ЦР по справочнику: 16,2 м/с на входе и 2,4 м/с в сечении корпуса, то есть в 6,8 раза меньше. Так и работает аппарат: разогнанный поток закручивается вдоль стенки, тяжёлая частица идёт по спирали вниз в бункер, а очищенный газ разворачивается и уходит в выхлопную трубу.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции ЦР заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения ЦР: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «ЦР ∅350 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений ЦР: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу. По справочнику материал ЦР в заводском исполнении: углеродистая сталь с уменьшенной толщиной стенки: 2 мм [3] / 1,4 мм [4].

Рабочая среда и ограничения ЦР

ЦР работает по сухой зерновой пыли средней крупности. Слипающиеся и волокнистые пыли справочник исключает: они забивают конус и выхлопную трубу. Для волокна берут РИСИ, для липкой среды — мокрый пылеуловитель.

Зерновая и мучная пыль взрывоопасна, поэтому на мельницах и зерноочистительных отделениях ЦР ставят во взрывозащищённом исполнении, а перед бункером предусматривают шлюзовой затвор.

Для линий с пищевым регламентом корпус изготавливается из пищевой нержавеющей стали — продукт контактирует с внутренней поверхностью аппарата напрямую.

Подбор ЦР по расходу газа

Мелкий шаг ряда ЦР — 25 мм по диаметру — позволяет попасть в расчётный расход почти точно. Это его главное отличие от серий с крупным шагом, где приходится брать аппарат с запасом и мириться с отклонением рабочей точки.

Типоразмер ЦР выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для ЦР оптимальная условная скорость Vц = 2,4 м/с (стр. 217).

Пример: нужно очистить 830 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 0,35 м, то есть ∅350 мм — это ЦР-350 в таблице выше. Сопротивление такого аппарата — 712 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅500 мм — верхнего типоразмера ряда ЦР, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Технические характеристики ЦР по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик ЦР — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006. Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить ЦР: цена, срок изготовления, доставка и оплата

Стоимость ЦР мы называем после того, как знаем три вещи: расход газа, характер пыли и требуемый материал корпуса. Цена по запросу — это не уход от ответа, а единственный честный вариант для изделия, которое варят под задачу. Расчёт и коммерческое предложение — в течение рабочего дня.

ЦР отгружаем через 15–30 рабочих дней после согласования спецификации: срок зависит от материала корпуса и диаметра. Крупные типоразмеры везём разобранными — корпус, конус и бункер отдельно, сборка на месте. До терминала в Уфе доставка бесплатная.

Оплата за ЦР — безналичная с НДС, по счёту и договору поставки. Дробим платёж на аванс и расчёт по готовности; для бюджетных заказчиков работаем по 44-ФЗ и 223-ФЗ с обычным пакетом документов.

На ЦР даём 12 месяцев гарантии. С изделием едут паспорт, сертификаты на применённый металл и схема с присоединительными размерами. Срок службы корпуса определяется абразивностью пыли: под абразив закладывают увеличенную толщину стенки или футеровку, и это оговаривается в спецификации заранее.

По ЦР действует обычный порядок: претензии по количеству и внешнему виду принимаются при приёмке, скрытые дефекты — в течение 20 рабочих дней. Изделие сделано по вашей спецификации и возврату по причине «не подошло» не подлежит, поэтому размеры и материал согласуем письменно до запуска в работу.

Поставщик ЦР

Поставку ЦР ведёт ООО «Аквент», Уфа. Среди заказчиков: ЕвроХим, ММК, Акрон, Уралхим, Северсталь, Газпром нефть, НЛМК, Норникель.

Соседние модели ЦР

• ЦРк — циклон-разгрузитель пневмотранспорта: сопротивление ниже: 676 Па против 712 Па; ряд ∅200–750 мм, расход 180–2 540 м³/ч.
• УЦ-38 — циклон для мукомольных производств: ряд ∅250–850 мм, расход 160–1 900 м³/ч.
• ЦОЛ — циклон для зерновой аспирации: сопротивление выше: 781 Па против 712 Па; ряд ∅453–1 936 мм, расход 990–18 080 м³/ч.
