Назначение Д

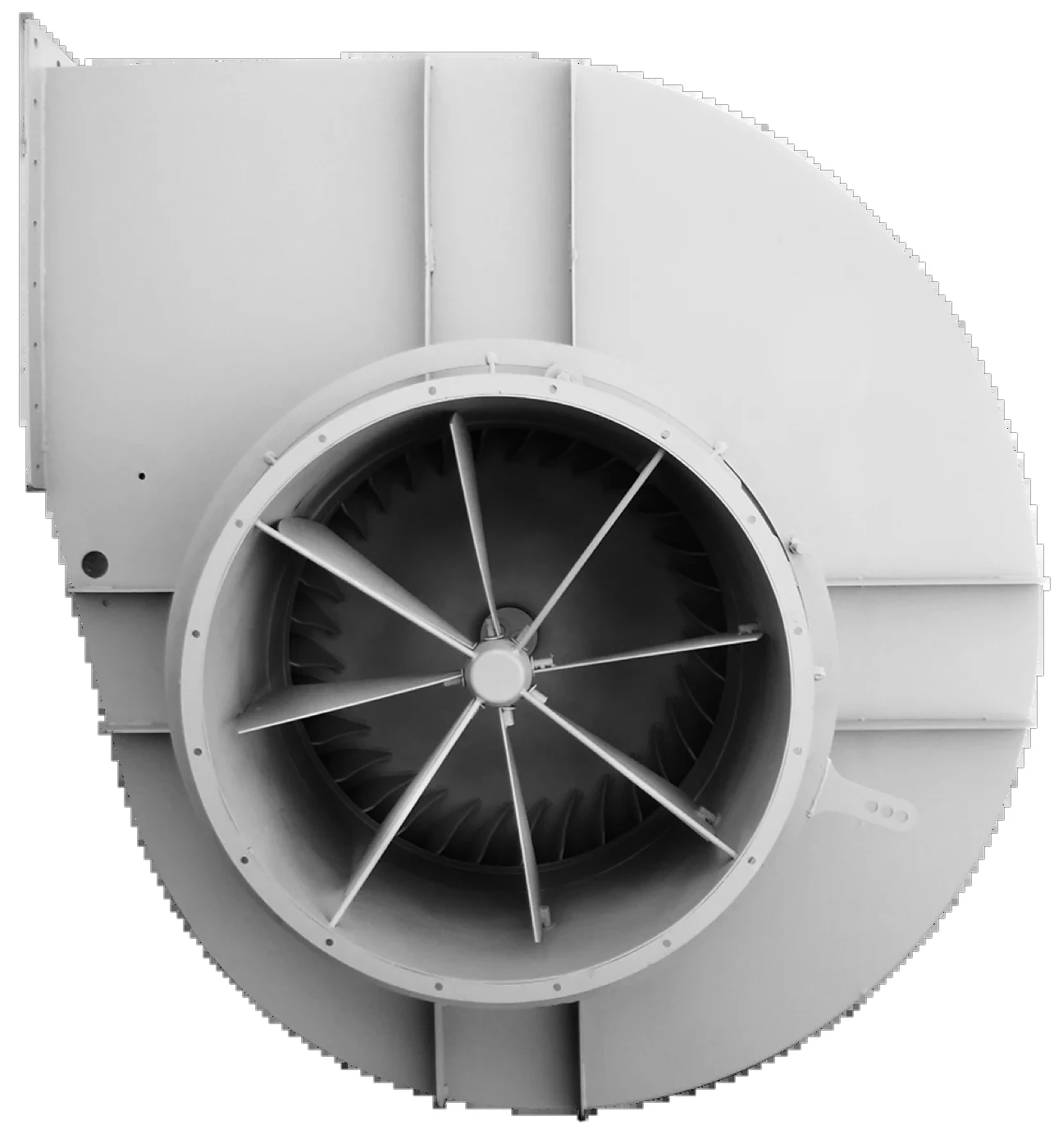

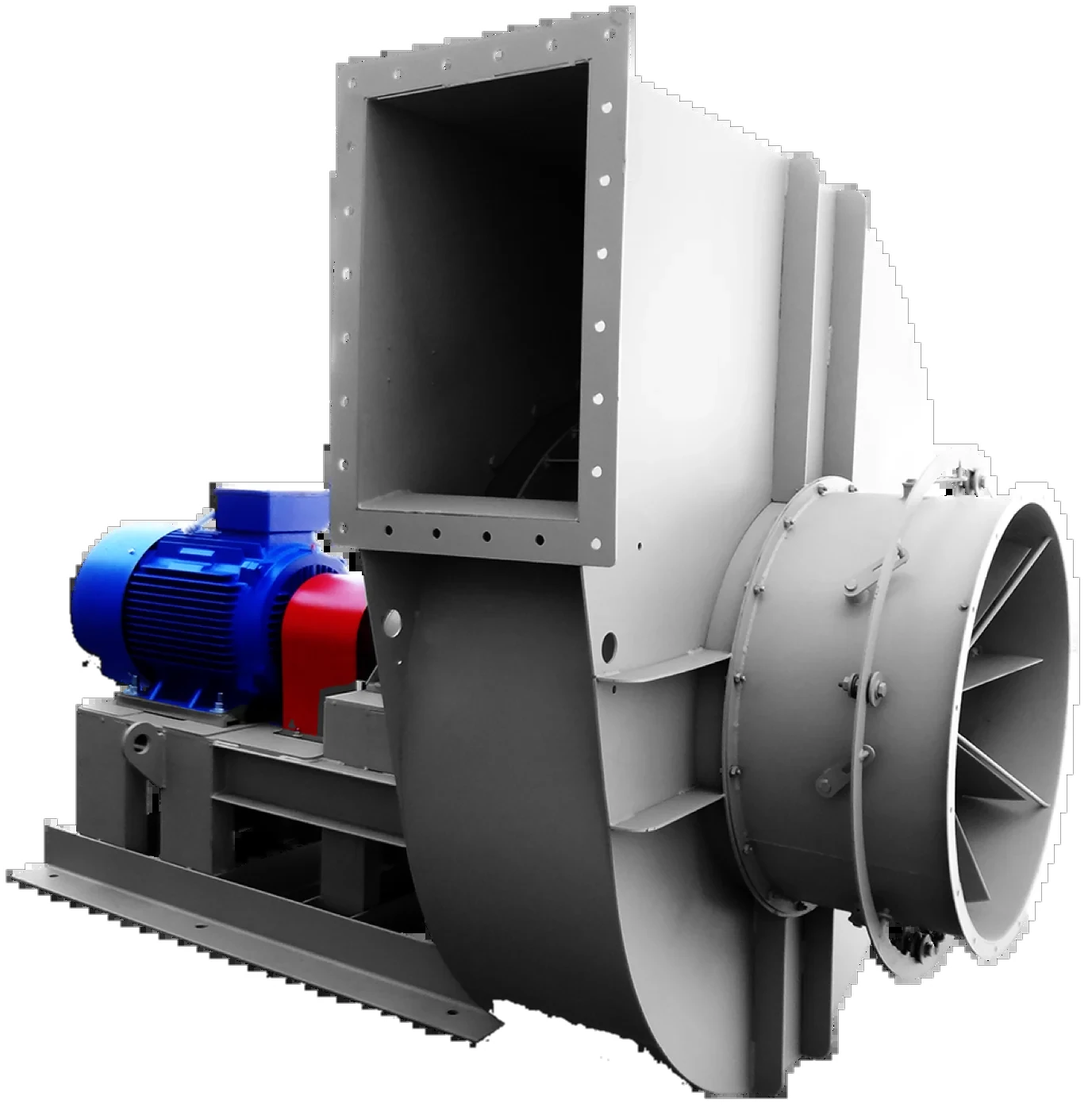

Д — дымосос для котельных установок. Как и все тягодутьевые машины, он работает в газовом тракте после котла и создаёт разрежение, которым определяется тяга. Ряд Д перекрывает расход от 3 000 до 127 000 м³/ч при полном давлении до 5 200 Па.
Типоразмеры Д в действующем каталоге: №3,5, №12, №13,5 и №15,5. Мощность двигателя по ряду — от 3 до 315 кВт, масса от 70 до 3 520 кг. Температура перемещаемых газов — до +200 °С.
Конструкция Д
Типоразмерный ряд Д читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 350 мм у младшего типоразмера до 1 550 мм у старшего. Всего в ряду 4 позиции. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — Д №3,5, Д №12 и так далее; изделие одно и то же, разница только в форме записи.
Партию из нескольких машин в спецификации записывают во множественном — дымососы Д с перечислением типоразмеров и оборотов. Характеристика каждой позиции при этом берётся из той же таблицы.
Окружная скорость на конце лопатки Д — 27,5–81,2 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду Д — 750–1 500 об/мин, по синхронным группам это 750, 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — Д 750, Д 1000, Д 1500, и это то же самое, что «Д на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 7, конкретный указан в таблице напротив каждой конфигурации.
Масса Д растёт от 70 до 3 520 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
В числе самых спрашиваемых в этом ряду — дымосос Д №3,5, дымосос Д №13,5, дымосос Д №12. Номер здесь не порядковый: он задаёт диаметр рабочего колеса, а с ним и рабочую точку, поэтому подбирают по расходу и давлению, а номер получается следствием.
В запросах Д называют и по-другому: «Дымососы Д». Это то же изделие — в паспорте и в проекте оно проходит маркой.
Исполнения и схемы Д
Исполнения проточной части Д по прайсу завода: углеродистая сталь, нержавеющая AISI 430. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — нержавеющая AISI 430. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2. Отдельно в прайсе идут варианты поставки на едином постаменте, на едином вибропостаменте — это способ установки, а не материал проточной части.
Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям Д: нержавеющая AISI 430 — в 2,4 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.
Климатическое исполнение Д по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения Д по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | цена в таблице ниже |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | под заказ |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | под заказ |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: Д №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по Д есть цена на 2 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения Д
Среда для Д — продукты сгорания с золой и сажей. Колесо дымососа рассчитано на абразив и на нагрев: его ресурс определяется не наработкой, а составом топлива и режимом котла. Замена колеса у дымососа — плановая операция, а не аварийная.
Исполнения Д различаются схемой привода. Схема 1 компактнее и дешевле, схемы 3 и 5 с промежуточным валом выносят двигатель из зоны нагрева. Для горячих газов и непрерывной работы обычно берут схему с промежуточным валом.
Подбор Д: что нужно от заказчика
Чтобы подобрать Д, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона Д перекрывает производительность до 127 000 м³/ч и полное давление до 5 200 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
До Д №3,5 включительно масса не выходит за 70 кг — Д ставят на раму силами двух монтажников. С Д №12 и старше масса начинается от 1 420 кг и доходит до 3 520 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Присоединительные размеры Д заданы каталогом: диаметр патрубка 280 мм по единственному типоразмеру, на который в каталоге есть чертёж. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Технические характеристики Д по типоразмерам
| Типоразмер | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Полное давление, Па | t среды, °С | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|
| Д №3,5 | 350 | 1 500 | 3 | 100S4 | 6,8 | 3 000–6 000 | 420–650 | 100 | 70 | 27,5 |
| Д №12 | 1 200 | 750 | 37 | 250S8 | 78 | 15 000–49 000 | 1 250–1 550 | 200 | 1420 | 47,1 |
| Д №12 | 1 200 | 1 000 | 75 | 280S6 | 142 | 18 000–64 000 | 2 100–2 450 | — | 1610 | 62,8 |
| Д №13,5 | 1 350 | 750 | 75 | 280М8 | 150 | 23 000–67 000 | 1 570–1 780 | — | 2210 | 53,0 |
| Д №13,5 | 1 350 | 1 000 | 160 | 355S6 | 292 | 27 000–95 000 | 2 690–3 150 | — | 3220 | 70,7 |
| Д №15,5 | 1 550 | 750 | 132 | 355S8 | 261 | 40 000–95 000 | 2 650–2 920 | 100 | 3410 | 60,9 |
| Д №15,5 | 1 550 | 1 000 | 315 | 355МLВ6 | 600 | 51 000–127 000 | 4 650–5 200 | — | 3520 | 81,2 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление Д выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор Д без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№13,5 → 1 350 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для Д это значит, что при 1 350 мм колеса и 750 об/мин конец лопатки идёт со скоростью 53,0 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.
Цены Д по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Схема 1, углеродистая, ₽ | Схема 1, AISI 430, ₽ | Схема 1, единый постамент, ₽ | Схема 1, вибропостамент, ₽ | Схема 3/5, углеродистая, ₽ | Схема 3/5, AISI 430, ₽ | Схема 3/5, единый постамент, ₽ | Схема 3/5, вибропостамент, ₽ |
|---|---|---|---|---|---|---|---|---|---|---|
| Д №2,5 | без двигателя | — | 33 560 | 102 170 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,5 | 3 | 3 000 | 44 720 | 109 330 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,5 | 4 | 3 000 | 53 230 | 112 420 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,5 | 5,5 | 3 000 | 56 940 | 114 920 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,7 | без двигателя | — | 40 390 | 105 240 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,7 | 1,5 | 3 000 | 43 580 | 108 800 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,7 | 3 | 3 000 | 51 200 | 115 700 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №2,7 | 1,5 | 1 500 | 47 530 | 118 010 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| Д №3,5 | без двигателя | — | 59 430 | 137 730 | по запросу | по запросу | 119 600 | 303 940 | по запросу | по запросу |
| Д №3,5 | 2,2 - 3,0 | 1 500 | 69 910 | 149 580 | по запросу | по запросу | 124 980 | 316 030 | по запросу | по запросу |
| Д №3,5 | 5,5 | 3 000 | 70 690 | 156 210 | по запросу | по запросу | 130 610 | 329 770 | по запросу | по запросу |
| Д №12 | без двигателя | — | 619 290 | 1 993 000 | 893 480 | 1 030 410 | 1 038 660 | 2 345 210 | 1 310 710 | 1 435 180 |
| Д №13,5 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 1 938 780 | 3 919 480 | 2 979 190 | 3 437 520 |
| Д №15,5 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 2 457 460 | 4 618 120 | 3 366 910 | 3 825 240 |
| Д №18 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 4 183 610 | 8 733 870 | 5 618 850 | 6 077 170 |
| Д №20 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 5 067 330 | 10 007 470 | 6 336 230 | 6 794 560 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на Д розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Строки «без двигателя» — это поставка без электродвигателя, она дешевле; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.
Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 3–315 кВт, в прайсе 1,5–5,5 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик Д; расход и давление по ним запрашивайте у инженера.
В прайсе завода есть также Д №2,5, Д №2,7, Д №18, Д №20 — их нет в таблице характеристик выше, потому что в печатном каталоге Аквента этих типоразмеров нет. Расход, полное давление и массу по ним запрашивайте у инженера: выдумывать их мы не будем.
Габаритные и присоединительные размеры Д
| Типоразмер | Исполн. | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L3, мм | L4, мм | S, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Д №3,5 | 1 | 228 | 280 | 350 | 250 | 253 | 290 | 280 | 290 | 280 | 272 | 700 | 185 | 222 | 200 | — | 392 | 9 | 11 | 14 | 145 | 140 | 272 | 8 | 8 | 2 | 2 | 4 |
| Д №3,5 | 3 | 228 | 280 | 350 | 250 | 253 | 290 | 280 | 290 | 280 | 260 | 1045 | 185 | 154,5 | 231 | 399 | — | 9 | 11 | 27 | 145 | 140 | 272 | 8 | 8 | 2 | 2 | 6 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры Д даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1 — диаметры присоединения; L1, L3, L4 — длины; F1, F2, F3, F4, F5, F6, f1, f2 — размеры патрубка и фланца; S — шаги отверстий; d1, d2 — диаметры отверстий; n1отв., n2отв., n3отв., n4отв. — количество отверстий по группам; А, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.
В таблице нет Д №12, Д №13,5, Д №15,5: в печатном каталоге Аквента размеры по ним набраны с ошибкой, и публиковать сомнительные числа мы не будем. Чертёж с размерами по этим типоразмерам инженер пришлёт по запросу.

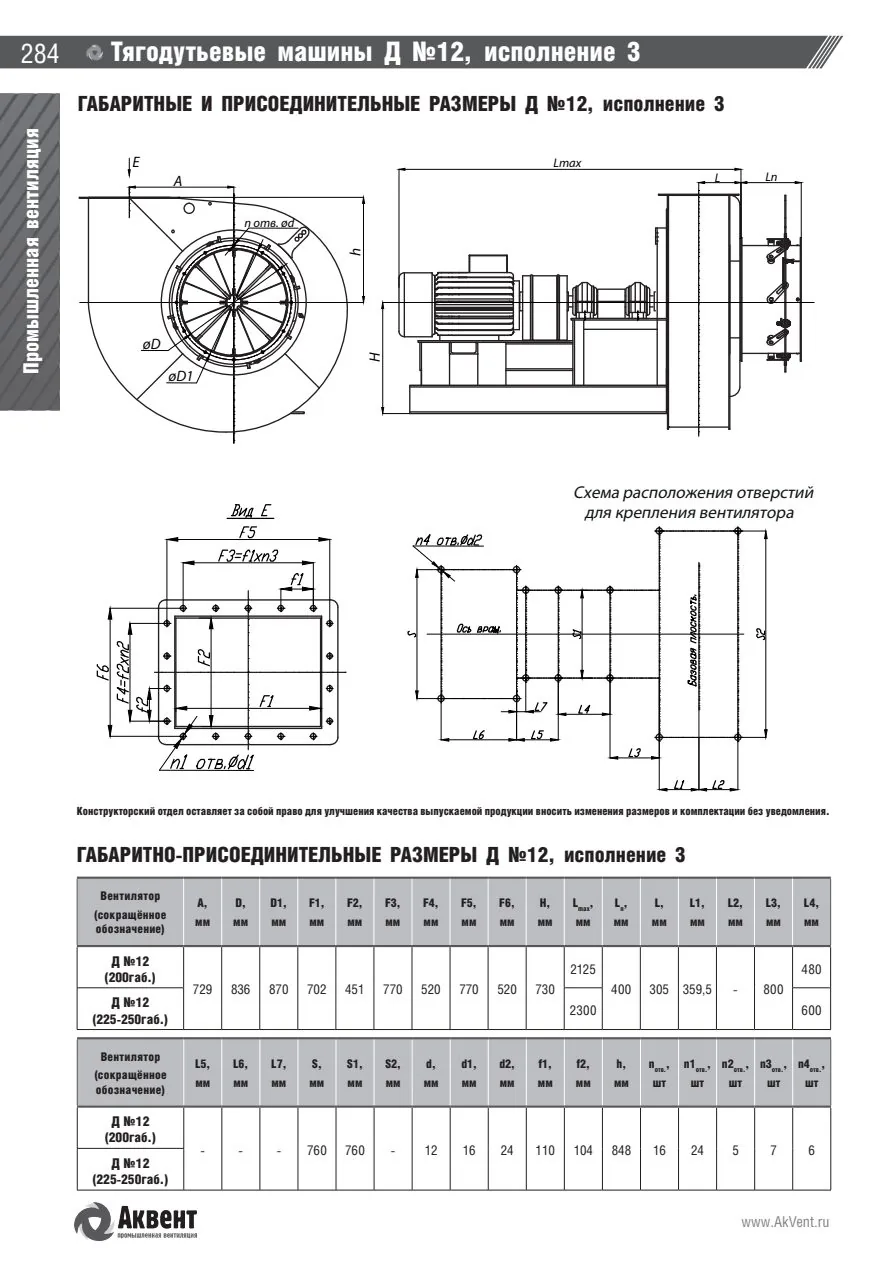

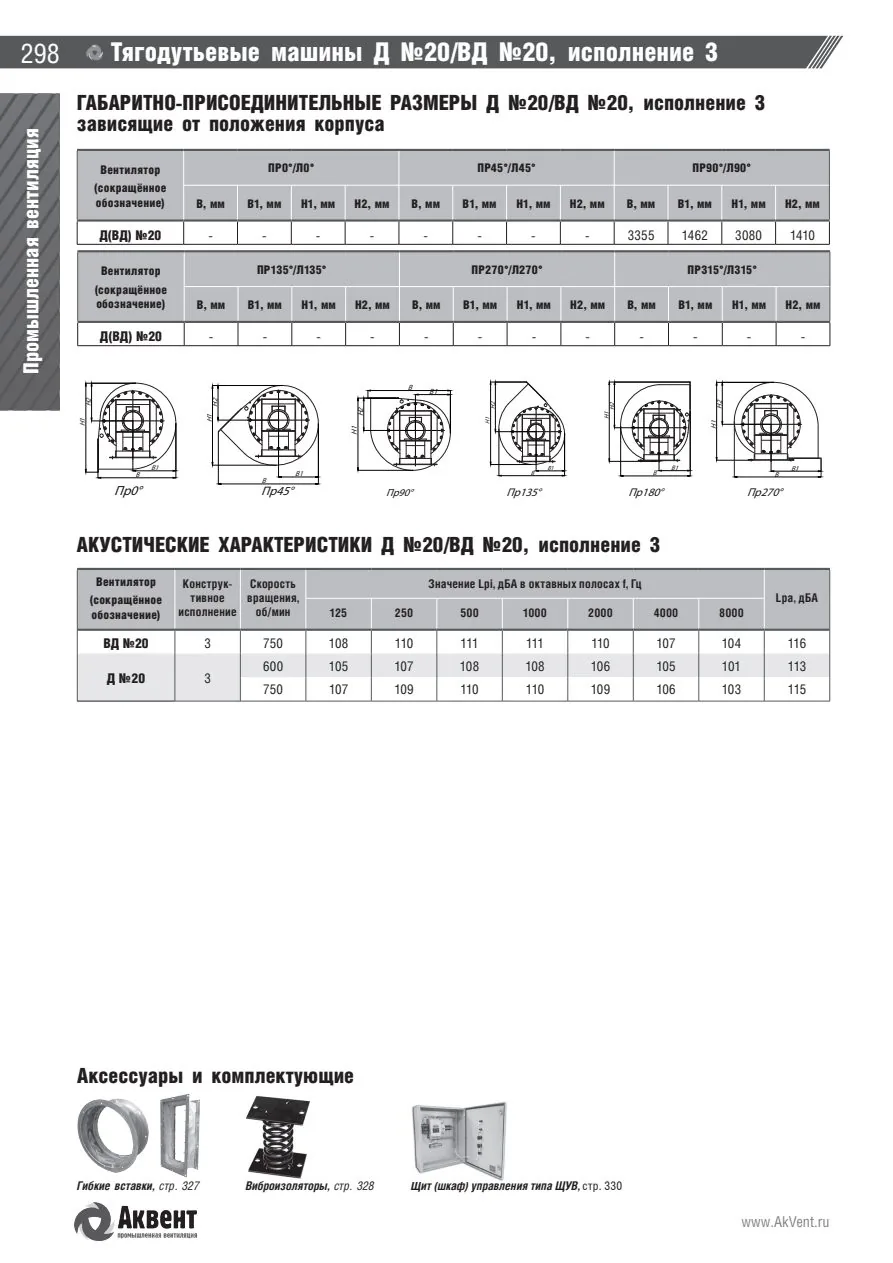

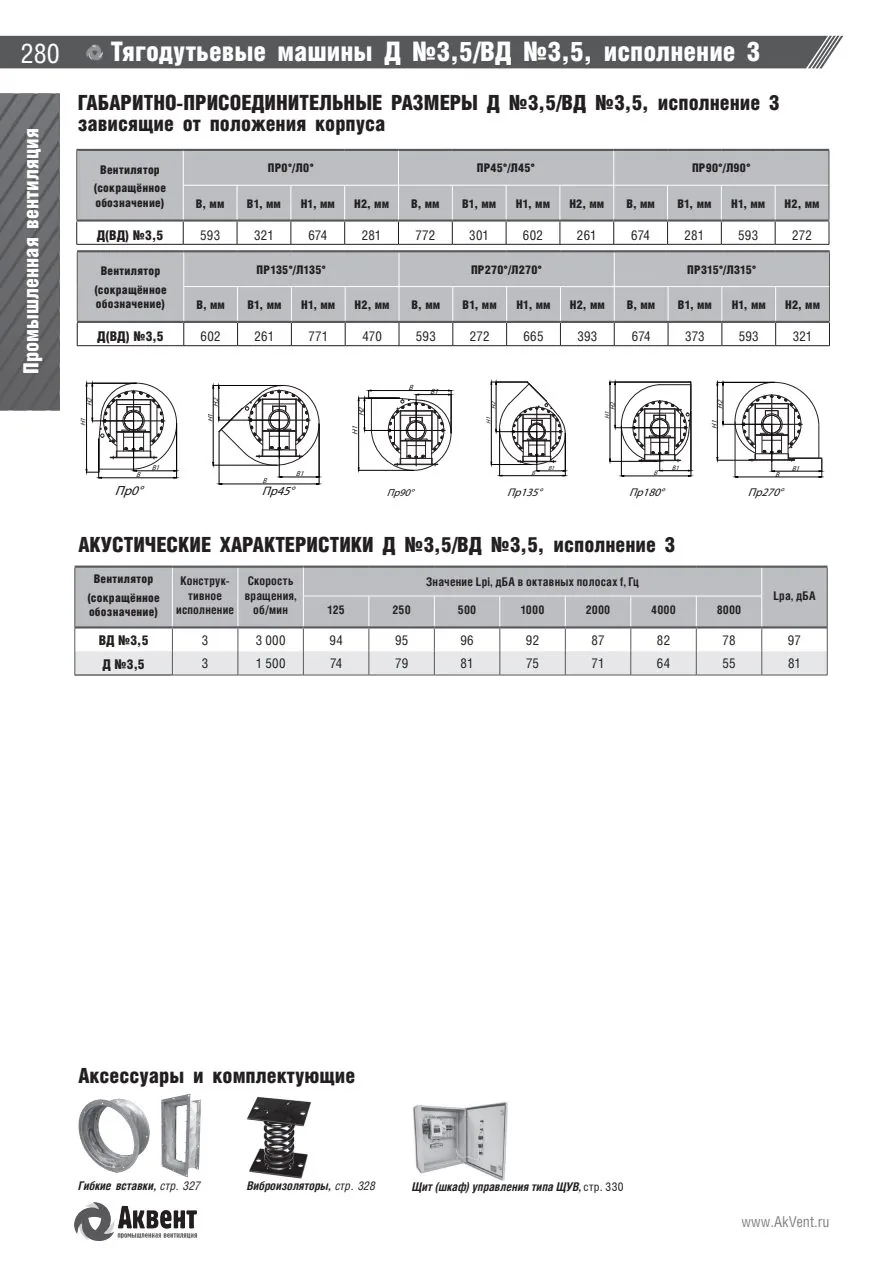

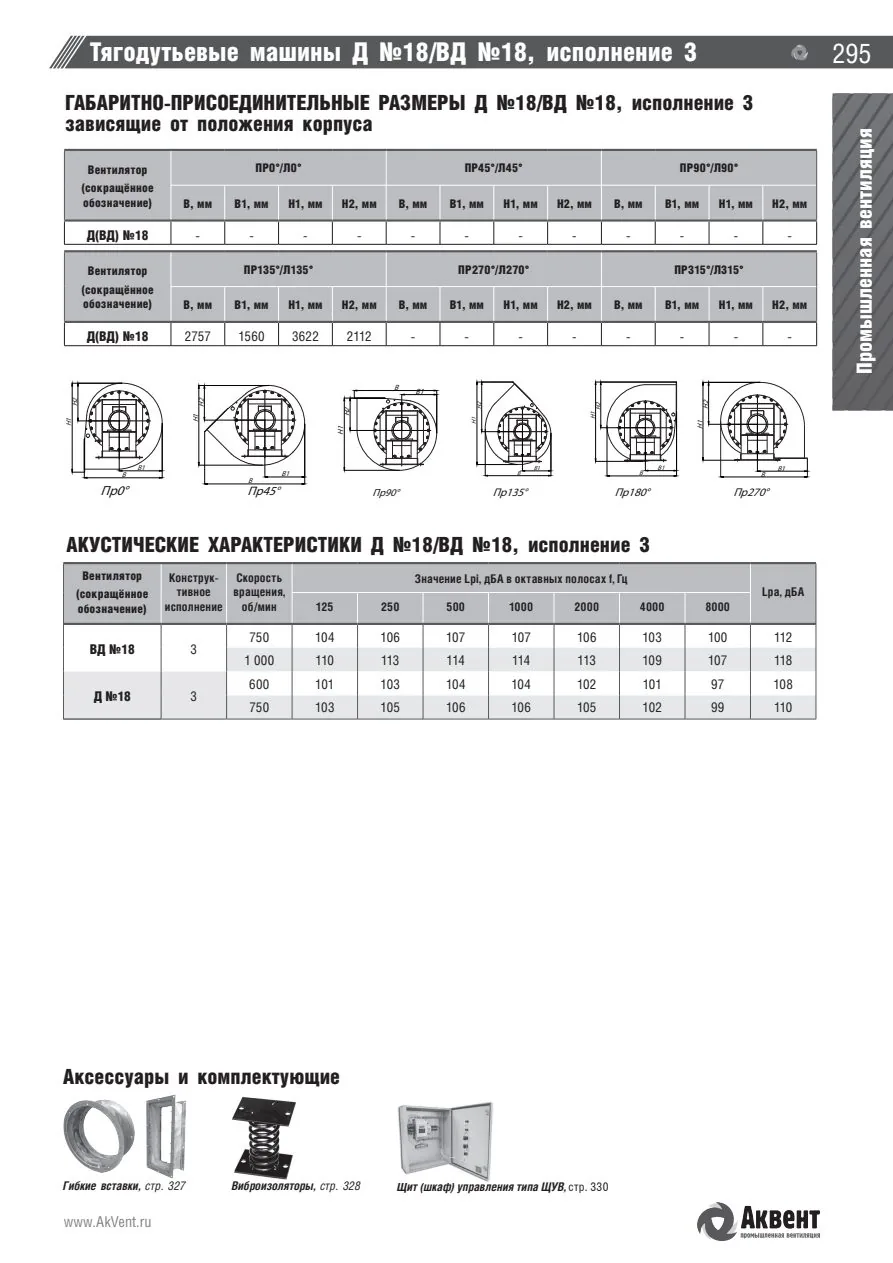

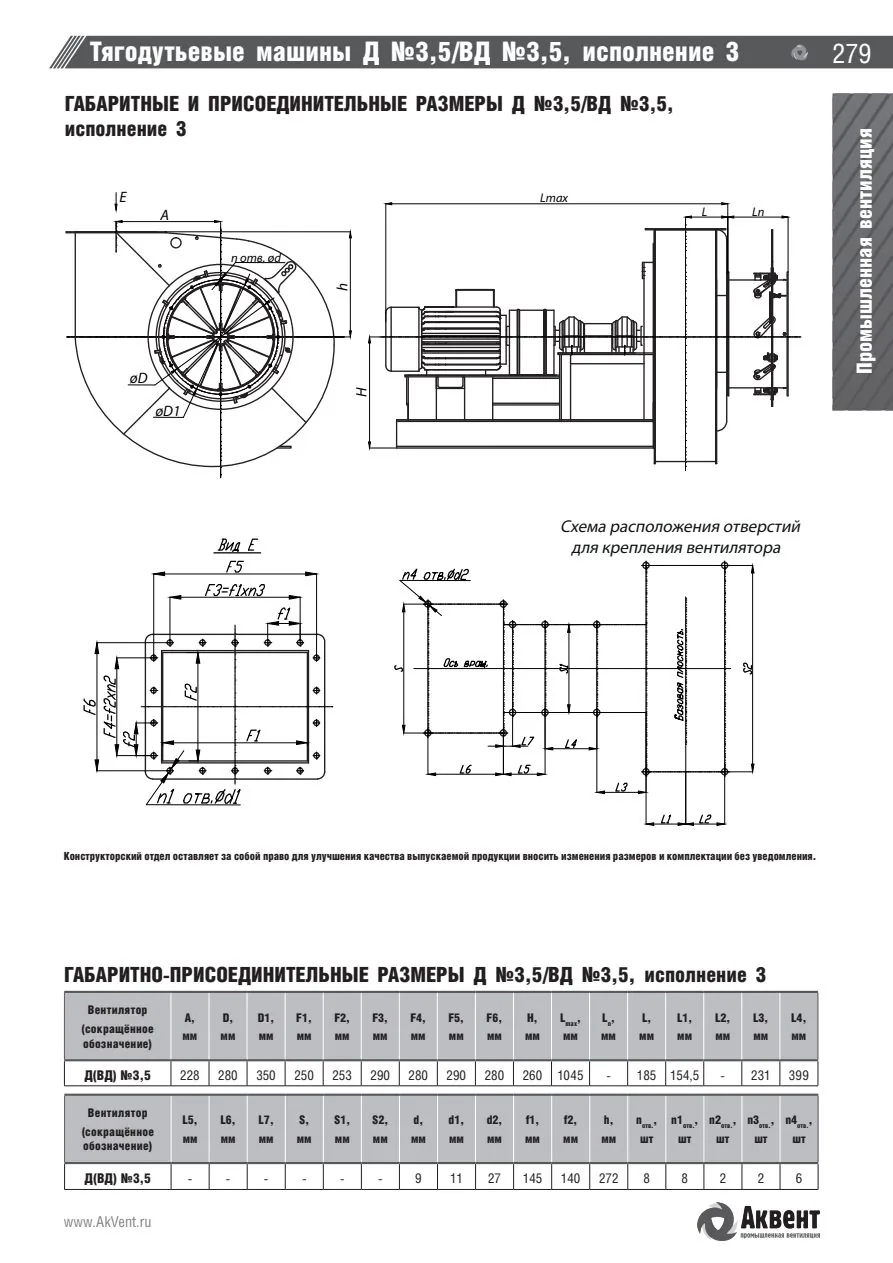

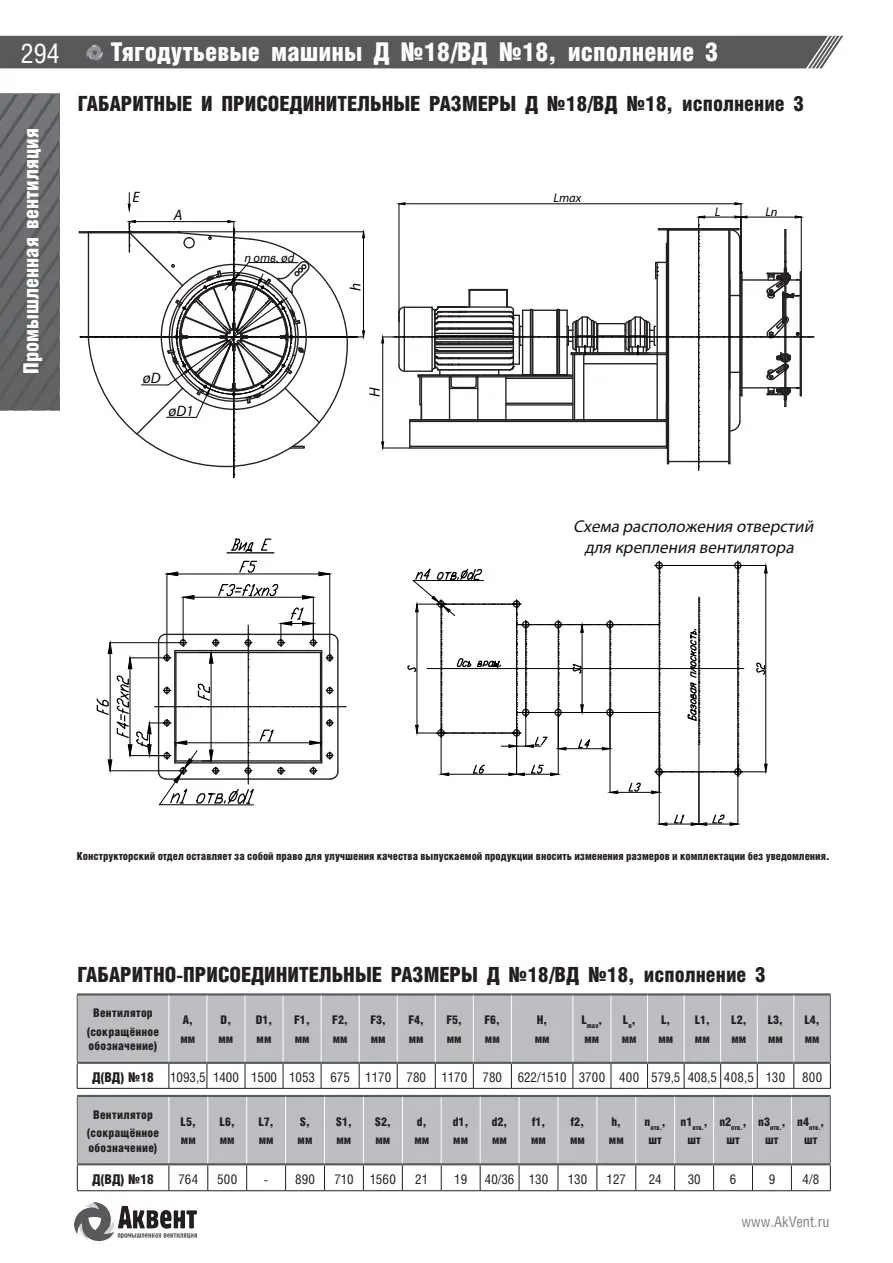

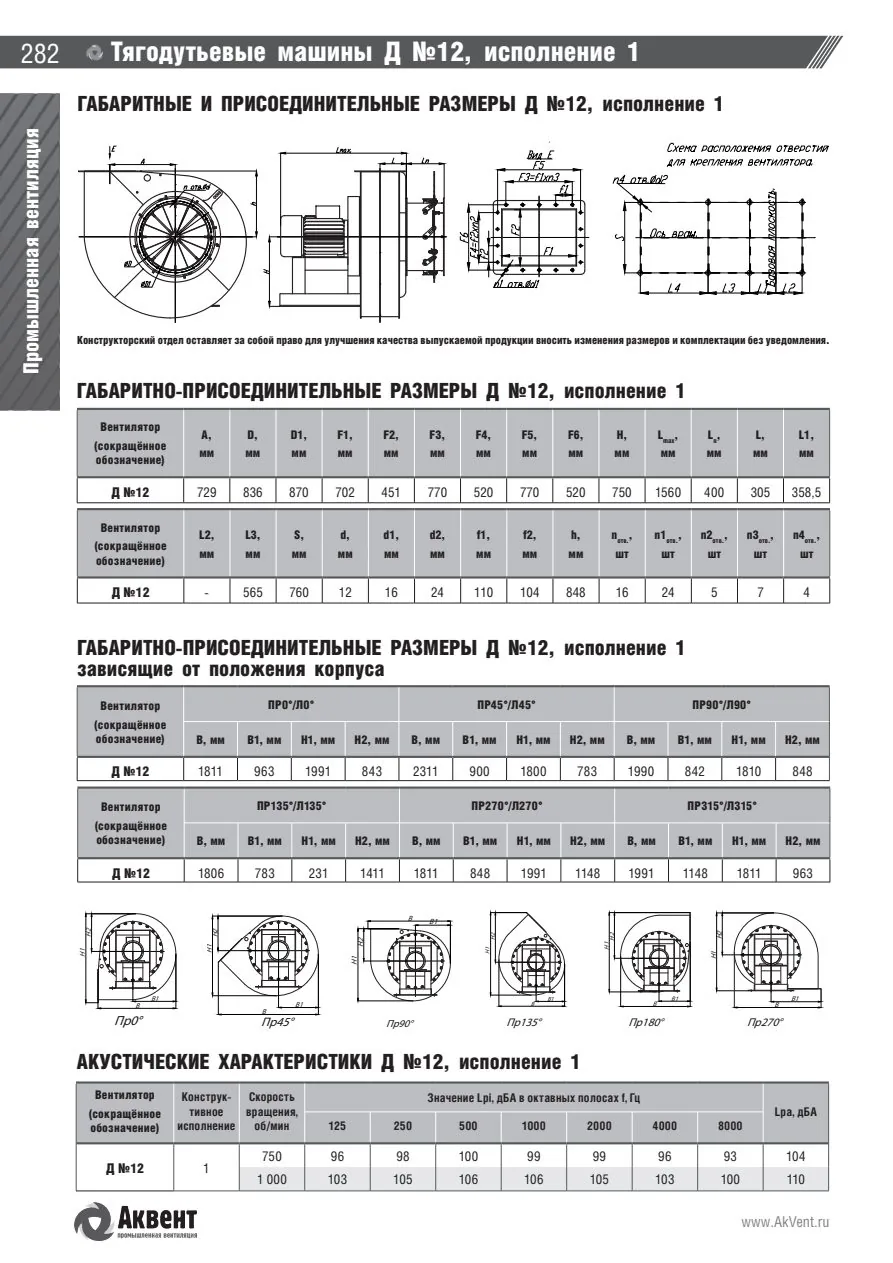

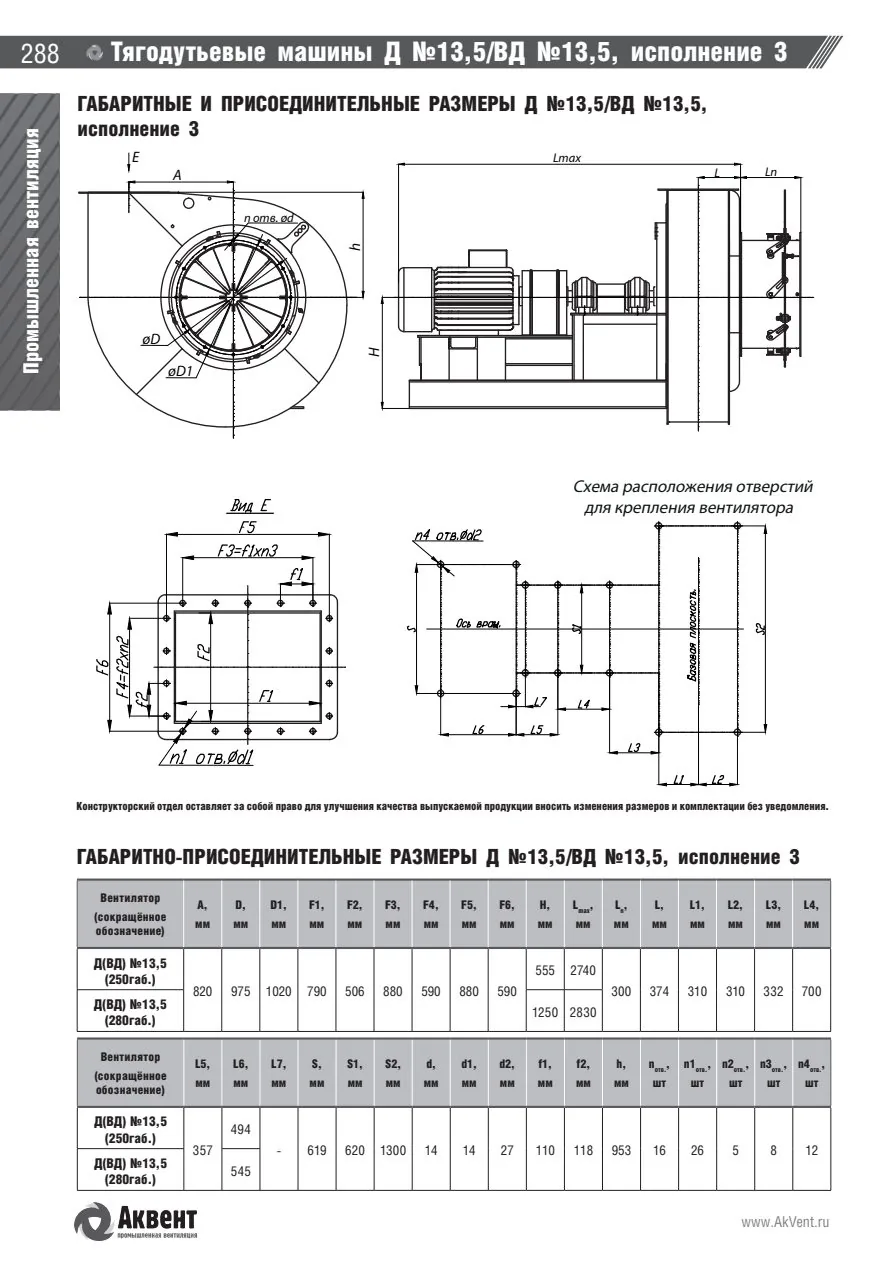

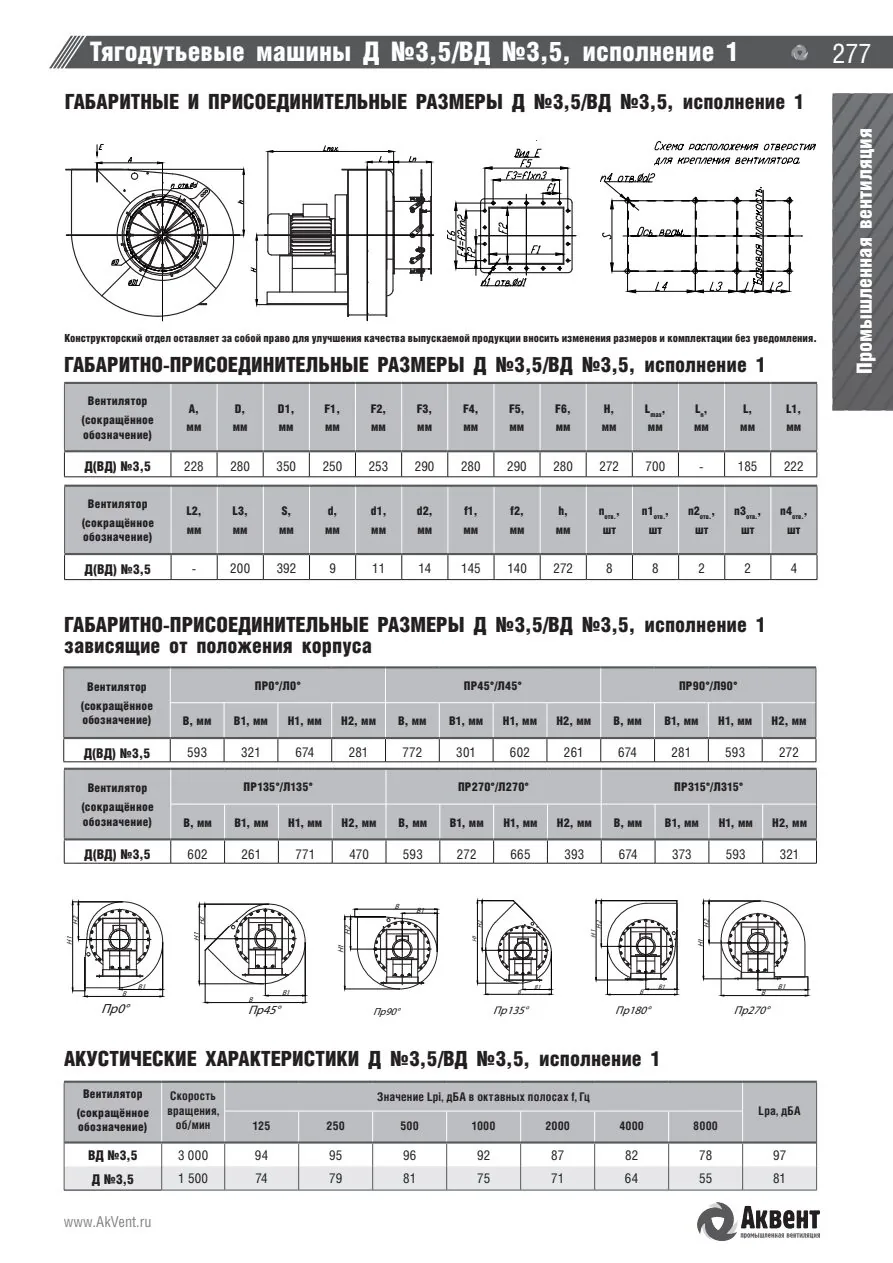

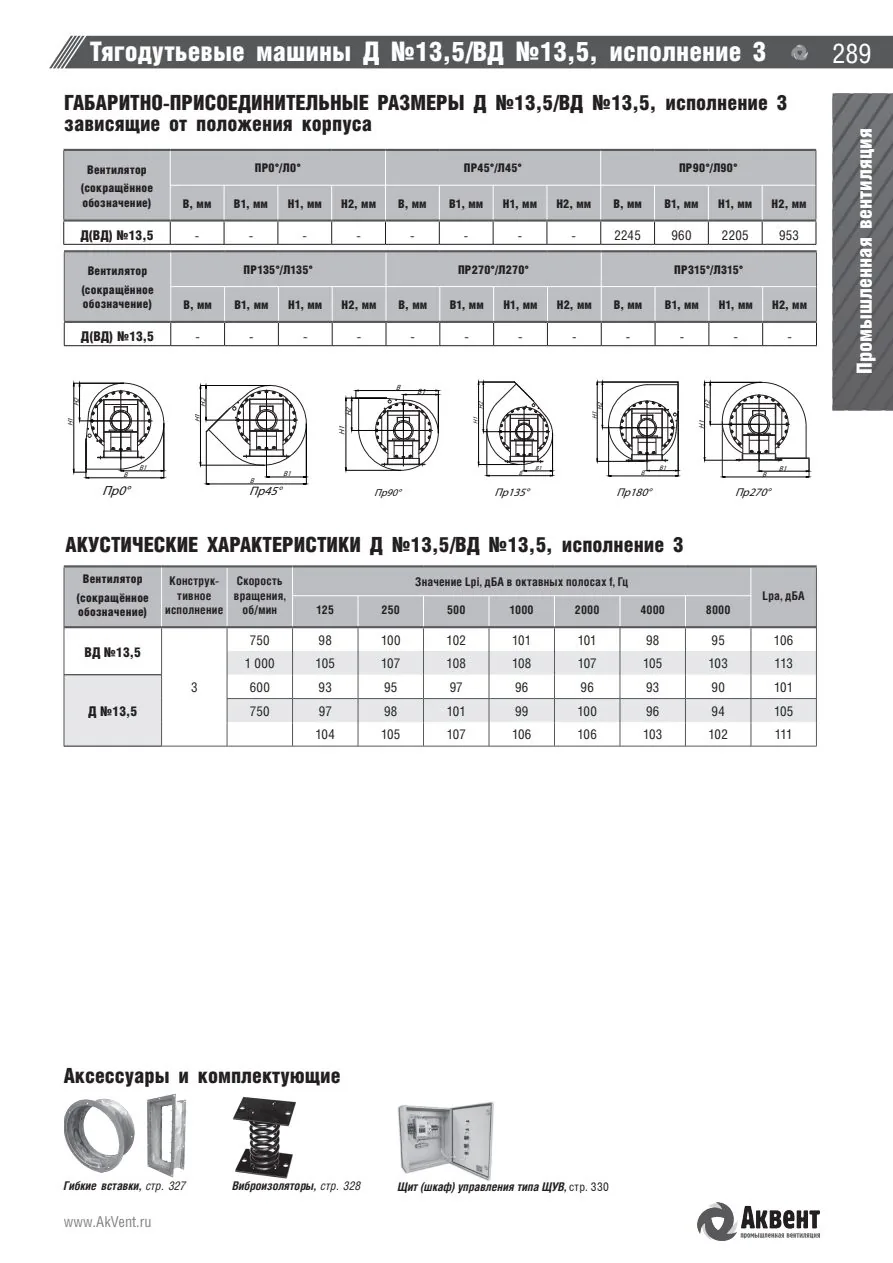

Чертежи габаритных размеров Д — страницы печатного каталога

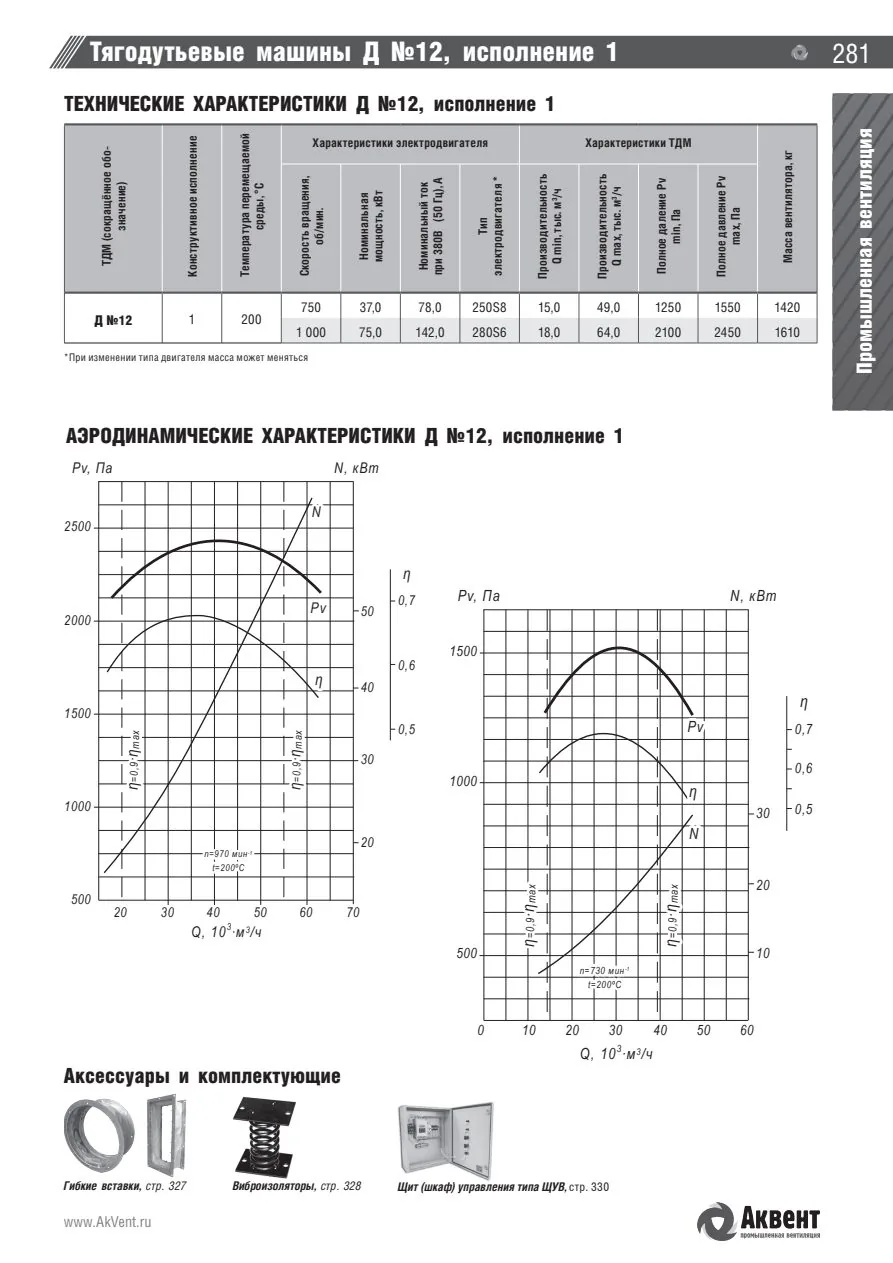

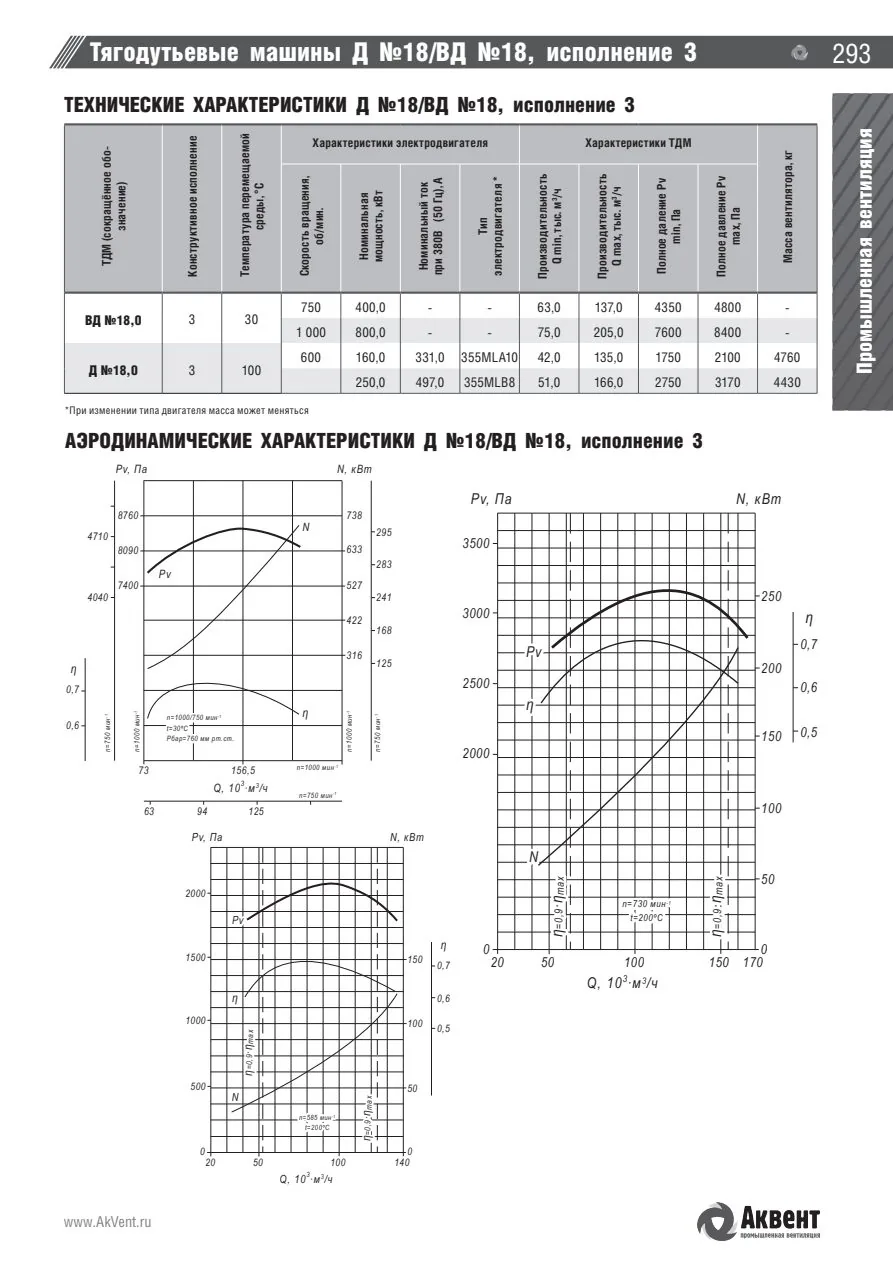

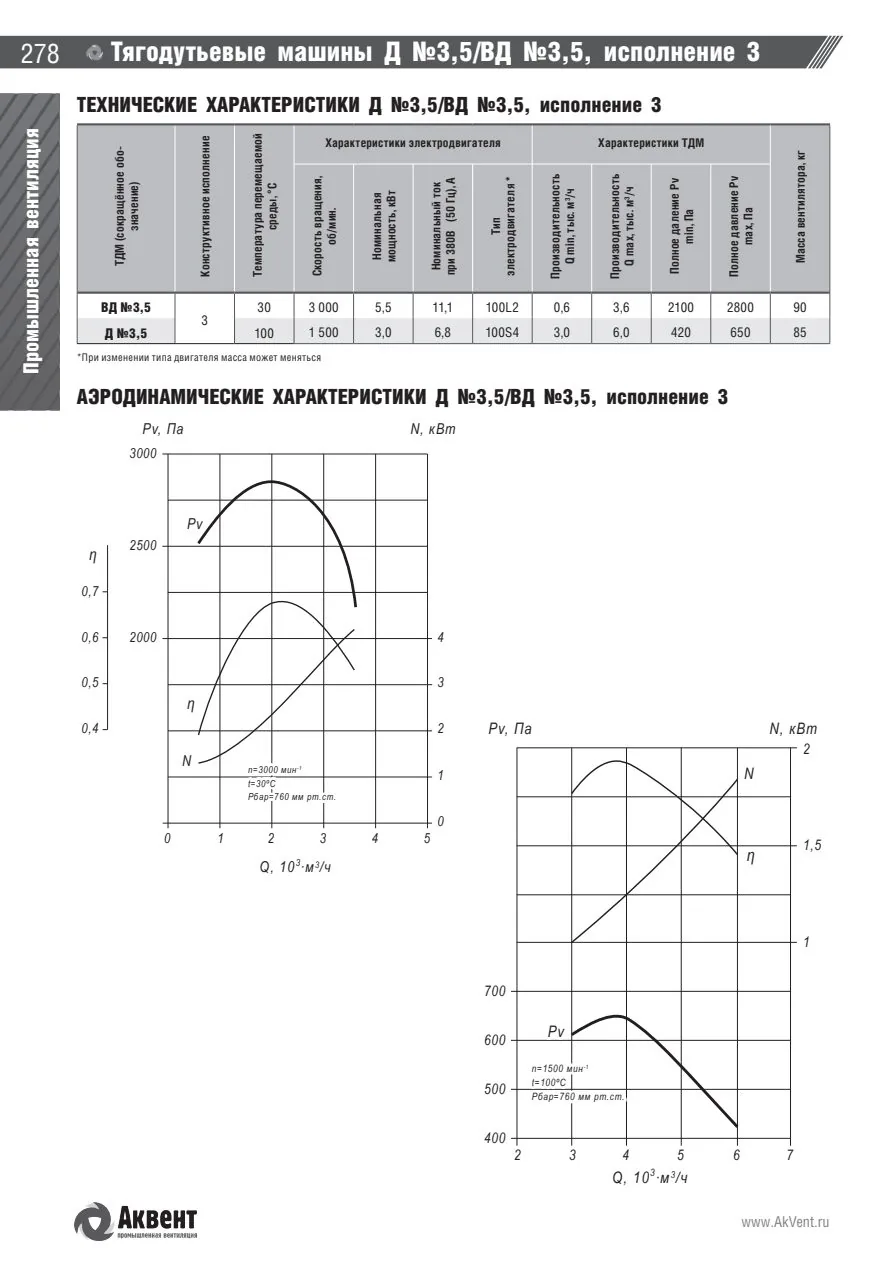

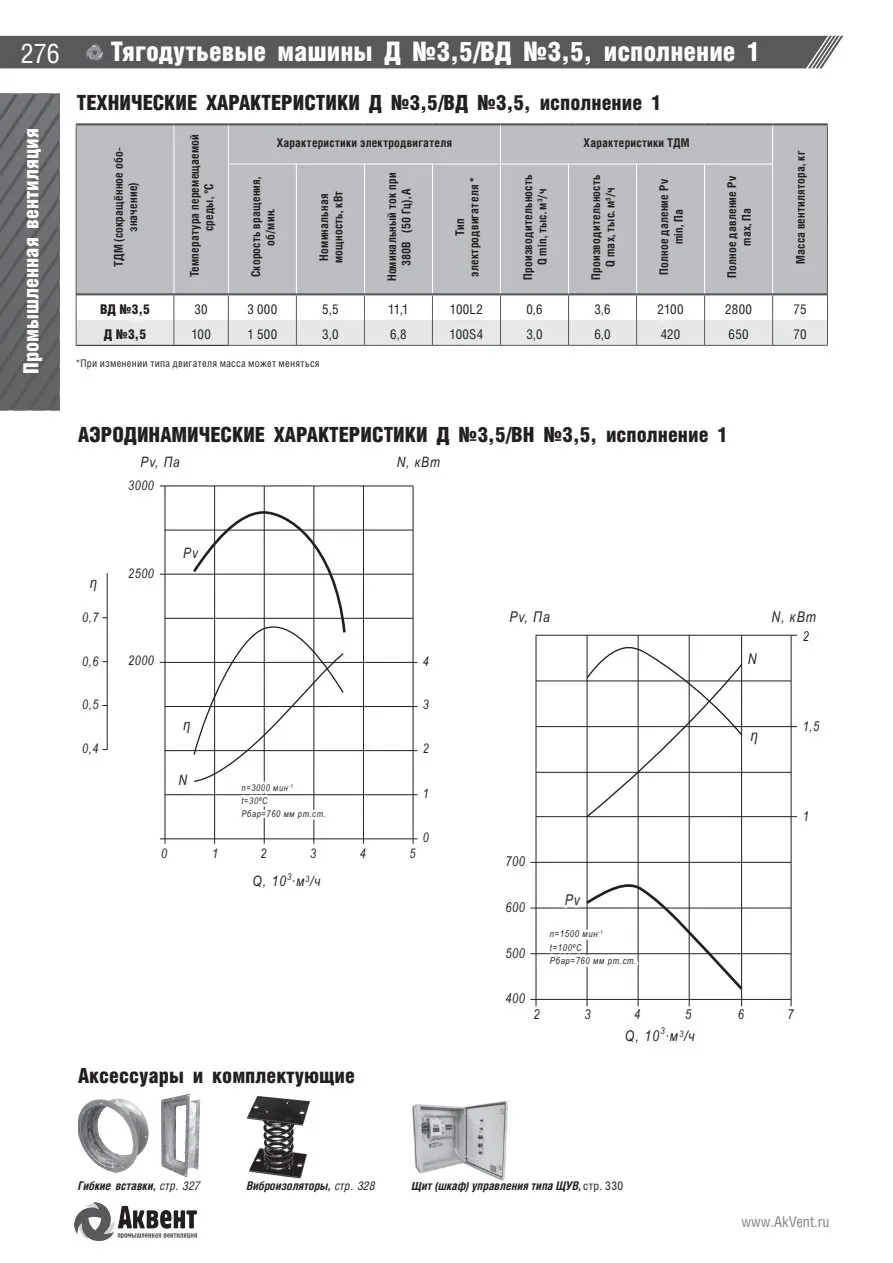

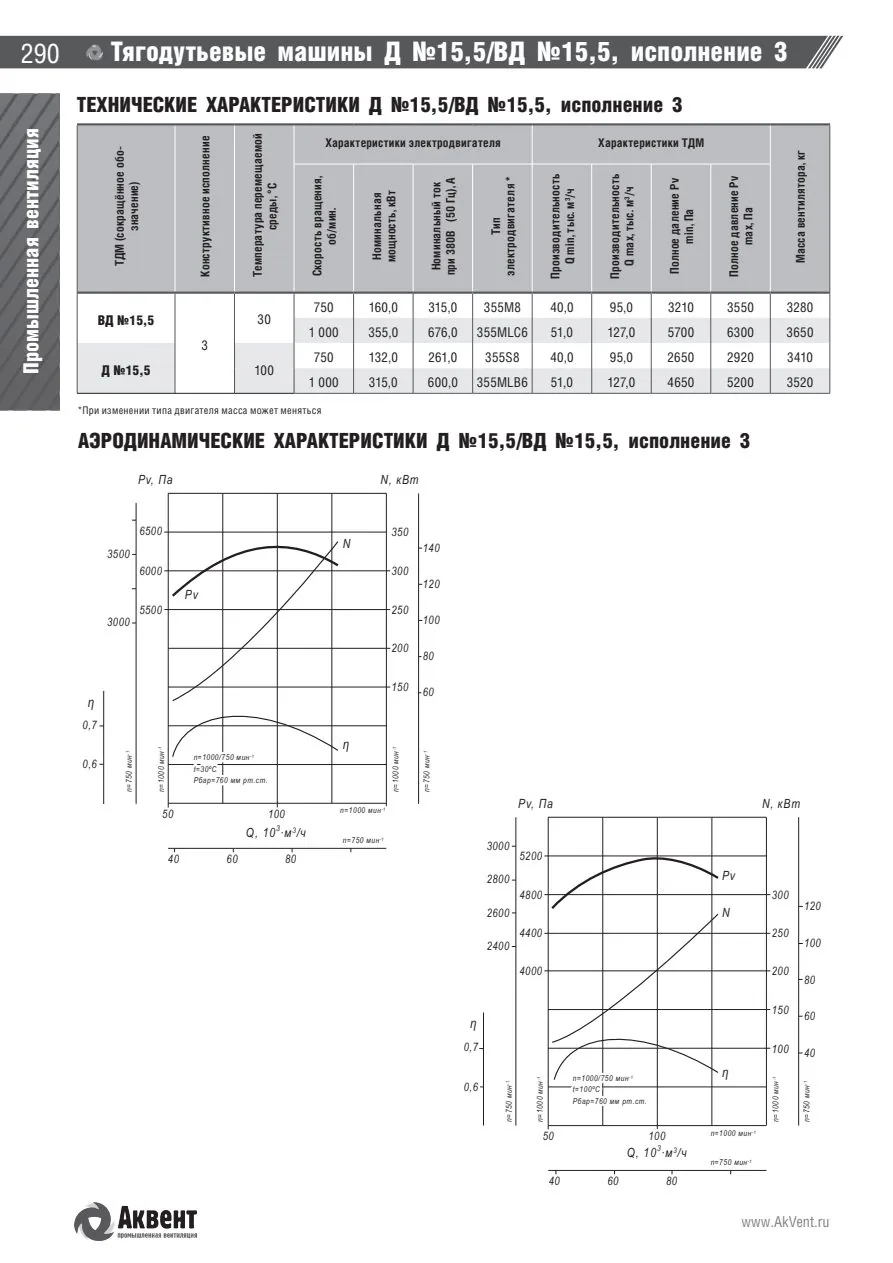

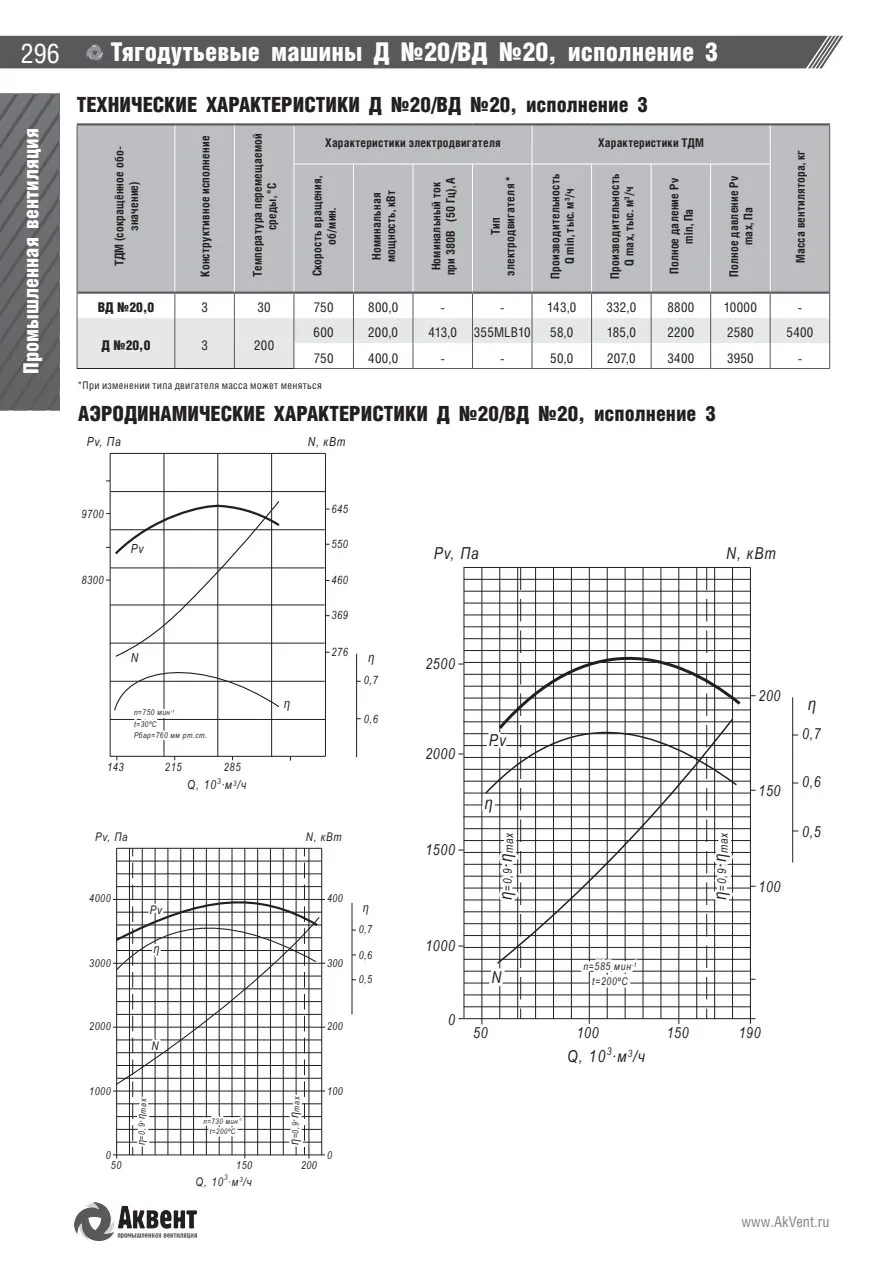

Аэродинамические характеристики Д
Опросный лист и выписку по Д — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Скачать PDF, 87 КБЦена Д и от чего она зависит
Что меняет цену Д: марка стали корпуса, тип и мощность электродвигателя, частота вращения и схема исполнения. Один и тот же типоразмер в разных исполнениях отличается по стоимости кратно — именно поэтому цена дана по конфигурациям, а не одним числом «от».
Родственные модели Д
С чем ещё сравнивают Д и что берут вместо него:
- ДН — выше по напору: до 10 100 Па против 5 200
- ВД — выше по напору: до 6 300 Па против 5 200
- ВДН — выше по напору: до 12 600 Па против 5 200
Как купить Д: цена, доставка, оплата и возврат
Доставка и сроки
Доставка Д идёт со склада в Уфе и через восемь складов по России. Ходовые типоразмеры — от 3 рабочих дней, позиции под заказ — от 10 до 25 рабочих дней в зависимости от исполнения корпуса. Транспортную компанию выбираете вы; до терминала в Уфе везём за свой счёт.
Д по № 12 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое, жаростойкое и дымоудаления.
Оплата
Работаем по безналичному расчёту с НДС. По Д возможна отсрочка платежа — срок и лимит согласовываются индивидуально. Для бюджетных заказчиков и по 44-ФЗ работаем через ЕИС, договор и счёт выставляем в день обращения.
Гарантия и документы
Гарантия на Д — до 3 лет с даты отгрузки при соблюдении условий монтажа и эксплуатации из паспорта. В комплекте идут паспорт изделия, руководство по эксплуатации и декларация соответствия ТР ТС.
Возврат и обмен
Брак и несоответствие спецификации меняем за свой счёт: забираем Д нашим транспортом и отгружаем замену. Исправное изделие, изготовленное под согласованную конфигурацию, возврату не подлежит — поэтому спецификацию согласуем письменно до оплаты.
Поставщик Д
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- ОГРН
- 1190280069231
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно
Поставку Д ведёт ООО «Аквент», Уфа. Среди заказчиков: Татнефть, Акрон, Уралхим, СИБУР, Газпром нефть, ЕвроХим, Норникель, НЛМК.
Аналоги Д и соответствие обозначений
Рядом с Д в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
| Обозначение | Откуда обозначение | Карточка |
|---|---|---|
| ДН | другое исполнение серии, свой ряд типоразмеров | страница ДН |
| ВД | другое исполнение серии, свой ряд типоразмеров | страница ВД |
| ВДН | другое исполнение серии, свой ряд типоразмеров | страница ВДН |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Подробнее по теме в справочнике Аквента: характеристики дымососов Д и ДН, ДН и Д: чем отличаются, монтаж дымососа.
Вопросы о Д
Купить Д: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер Д, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать Д можно по этому же расчёту — счёт выставим в день обращения
