Назначение КОп, КОк
Обратный клапан для вентиляции пропускает воздух только в одну сторону. Он нужен там, где остановленный вентилятор не должен работать трубой: через него пойдёт обратная тяга, а в морозы ещё и холодный воздух в помещение.
В промышленной сети обратный клапан на вытяжку ставят на каждую машину, работающую в общий коллектор. Речь именно о промышленных сечениях: наш ряд начинается с Ø250 мм, бытовые диаметры вроде Ø100 мм — это другой класс изделий.
В разделе 15 типоразмеров двух типов. КОп — прямоугольные, по сечению воздуховода. КОк — круглые, диаметрами от 250 до 1250 мм.
Привода у обратного клапана нет вовсе: створки открывает сам поток, а закрывает их собственный вес при его остановке. Поэтому такой клапан не подключают к автоматике и не обслуживают.
Конструкция КОп, КОк

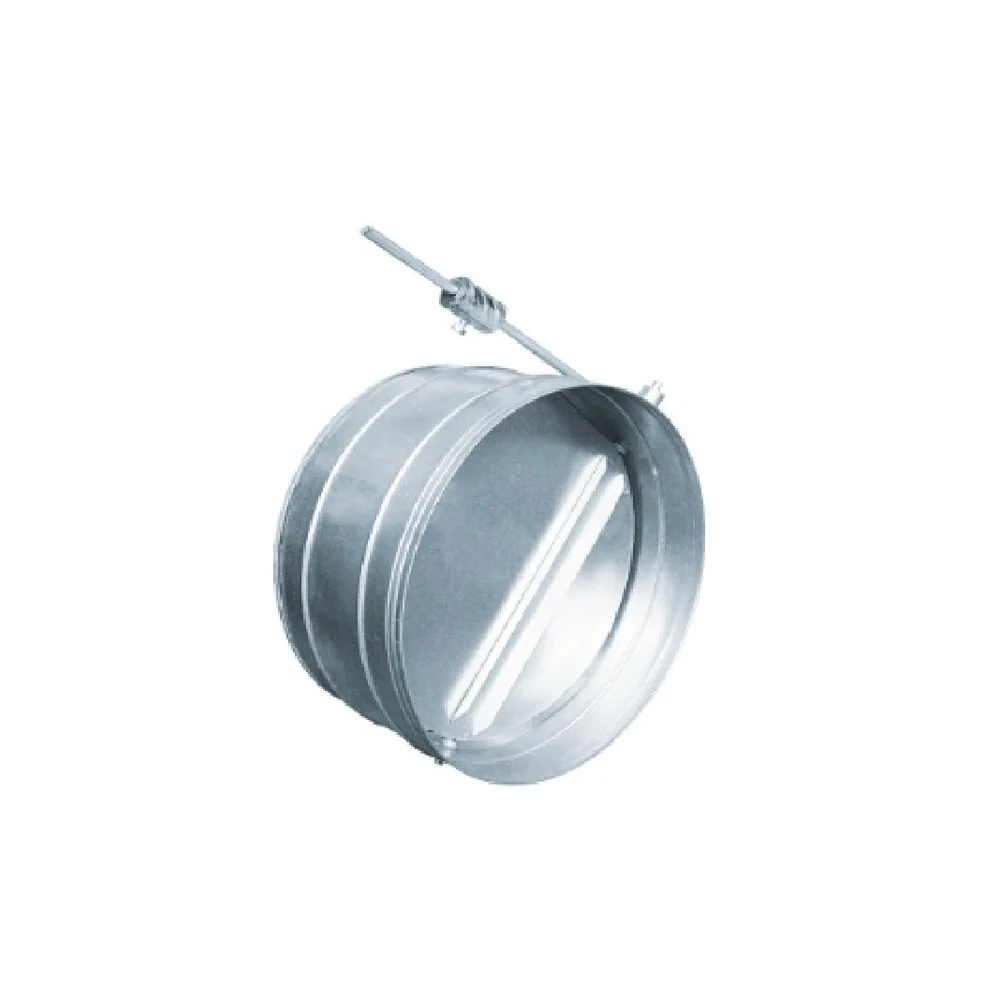

Внутри корпуса стоят свободно подвешенные створки. Поток приподнимает их и проходит; как только вентилятор остановился, створки опускаются и перекрывают сечение. Никакой тяги, привода и уплотнения по периметру здесь нет.
Из этого следует главное ограничение: монтажное положение строго определённое. Клапан работает силой тяжести, и повёрнутый не в ту сторону он либо не закроется, либо не откроется. Направление потока обозначено на корпусе.
Массу каталог по обратным клапанам не приводит вовсе — ни по прямоугольным, ни по круглым. Габариты у КОк заданы диаметрами: проходным, присоединительным и наружным, от 250 до 1250 мм по ряду.
У прямоугольных КОп размеры заданы сечением и двумя присоединительными габаритами, плюс высотой корпуса и вылетом створок. Высота корпуса по ряду небольшая — порядка 50–72 мм: обратный клапан почти не удлиняет воздуховод, в отличие от шумоглушителя или запорного клапана с приводом.
Число и диаметр крепёжных отверстий в таблице тоже указаны: по ним размечают ответный фланец. У круглых это ряд отверстий по окружности, у прямоугольных — по периметру рамы.
Отдельного исполнения для наружной установки у обратных клапанов нет. На улице их ставят только под козырьком или внутри шахты: свободно подвешенные створки обмерзают и перестают закрываться.
Обратный клапан вентиляции — так эту позицию чаще всего и спрашивают; в документации она проходит как КОп, КОк.
Исполнения и схемы КОп, КОк
Материал корпуса и присоединение КОп, КОк задаются при заказе и на объекте не меняются: ряд идёт от 250 до 1250 мм, высота корпуса от 50 до 72 мм, и подгонять их по месту нечем.
Рабочая среда и ограничения КОп, КОк
Рабочая среда — воздух без агрессивных примесей, без волокон и липких веществ. Створки должны свободно ходить: налипание на осях означает, что клапан перестанет закрываться, и обнаружится это не сразу.
Для дымоудаления обратные клапаны не предназначены — там нужен сертифицированный клапан с нормируемым пределом огнестойкости.
Обратный клапан добавляет сопротивление сети в открытом положении. Его потери надо учесть при подборе вентилятора, иначе расчётный расход не будет получен.
Есть и обратная сторона: слишком слабый поток створки не поднимет. У клапана есть минимальная скорость, ниже которой он просто не откроется, и на малых расходах это надо проверять отдельно — особенно если вентилятор работает через частотный преобразователь на пониженных оборотах.
В сетях с несколькими вентиляторами на общий коллектор обратный клапан ставят на каждом ответвлении. Иначе работающая машина будет гнать воздух через остановленную соседнюю, и расчётный расход не получит ни одна из них.
Подбор КОп, КОк: что нужно от заказчика
Чтобы подобрать КОп, КОк, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.
Технические характеристики КОп, КОк по типоразмерам
Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:
| Типоразмер | B1, мм | B2, мм | D, мм | D1, мм | D2, мм | l, мм | H, мм | B, мм |
|---|---|---|---|---|---|---|---|---|
| КОп | 180 | 200 | — | — | — | 28 | 50 | 150 |
| КОп-01 | 230 | 250 | — | — | — | 34 | 50 | 200 |
| КОп-02 | 280 | 300 | — | — | — | 41 | 50 | 250 |
| КОп-03 | 430 | 450 | — | — | — | 66 | 50 | 400 |
| КОп-04 | 530 | 550 | — | — | — | 83 | 50 | 500 |
| КОп-05 | 840 | 870 | — | — | — | 132 | 64 | 800 |
| КОп-06 | 1 048 | 1 090 | — | — | — | 166 | 72 | 1 000 |
| КОк | — | — | 250 | 280 | 310 | 32 | 50 | — |
| КОк-01 | — | — | 315 | 345 | 375 | 40 | 50 | — |
| КОк-02 | — | — | 400 | 430 | 460 | 50 | 50 | — |
| КОк-03 | — | — | 500 | 530 | 560 | 62 | 50 | — |
| КОк-04 | — | — | 630 | 660 | 690 | 78 | 50 | — |
| КОк-05 | — | — | 800 | 830 | 860 | 100 | 50 | — |
| КОк-06 | — | — | 1 000 | 1 040 | 1 080 | 125 | 64 | — |
| КОк-07 | — | — | 1 250 | 1 295 | 1 340 | 155 | 72 | — |
