Заслонка воздушная унифицированная АЗД

Назначение АЗД

Воздушная заслонка АЗД перекрывает или дросселирует поток в вентиляционной сети. От клапана её отличает назначение: заслонку ставят на магистраль, где нужно задать долю расхода и оставить её в этом положении надолго.

В разделе 32 типоразмера четырёх серий. Круглые АЗД 122/134 и облегчённые АЗД 133/136 — диаметрами от 200 до 1000 мм. Прямоугольные АЗД 190 и АЗД 192 — сечением от 250×250 до 1000×1000 мм.

Все четыре серии — оцинкованная сталь, фланцевое соединение, управление ручкой «Р» или через площадку под электропривод «Э». Заслонка оцинкованная АЗД идёт в этом исполнении по всему ряду, включая заслонку АЗД 200 мм — младший круглый типоразмер.

Взрывозащищённого допуска у этих четырёх серий нет. Заслонка взрывозащищённая АЗД — это отдельные серии АЗД 193 и АЗД 196/197, рассчитанные на зоны В-1, В-1А и В-1Б по ПУЭ; путать их с унифицированными нельзя.

Конструкция АЗД

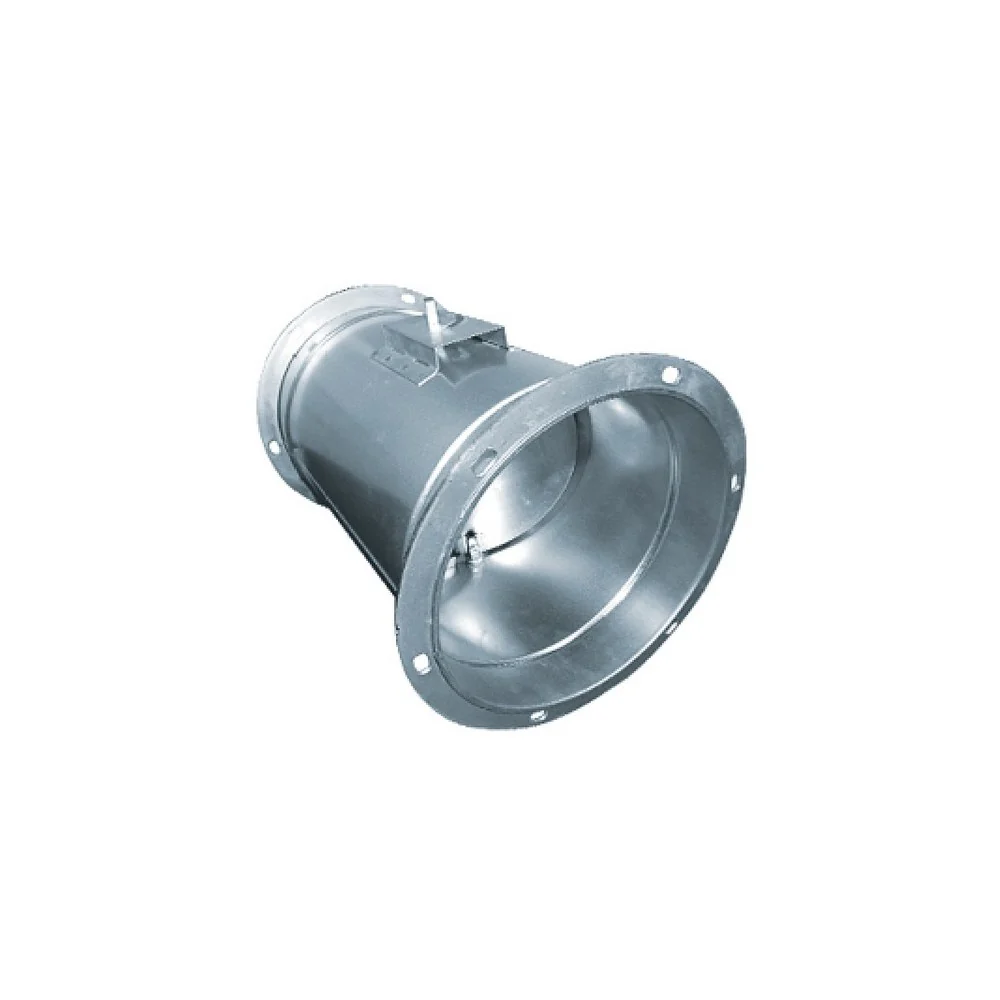

Круглые АЗД 122/134 — восемь типоразмеров от Ø200 до Ø1000 мм при постоянной длине корпуса 350 мм. Масса от 12,57 кг у Ø200 до 57,9 кг у Ø1000. Корпус собран на фланцах.

Заслонка АЗД 133 открывает облегчённый ряд: АЗД 133-00 — это Ø200 мм массой 4,85 кг. Заслонка АЗД 192 в прямоугольном ряду начинается с сечения 250×250 мм массой 5,8 кг.

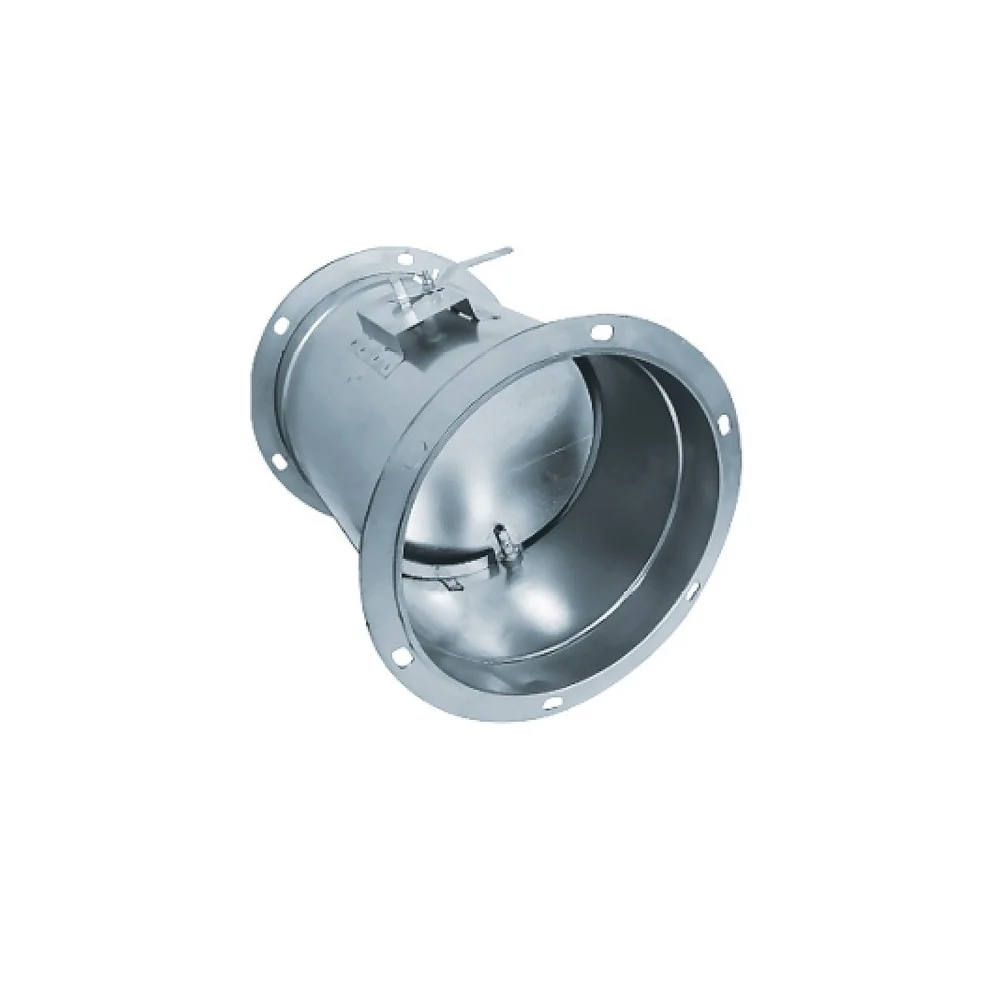

Облегчённая серия АЗД 133/136 идёт по тому же ряду диаметров и с той же длиной корпуса 350 мм, но весит заметно меньше: от 4,85 кг у Ø200 до 50,1 кг у Ø1000. На малых диаметрах разница в разы — 4,85 против 12,57 кг, и при монтаже на подвесах это решает.

В обеих круглых сериях рядом с проходным диаметром в таблице стоит присоединительный: у Ø200 он 250 мм, у Ø1000 — 1064 мм. Ответный фланец размечают по нему, а не по проходному сечению.

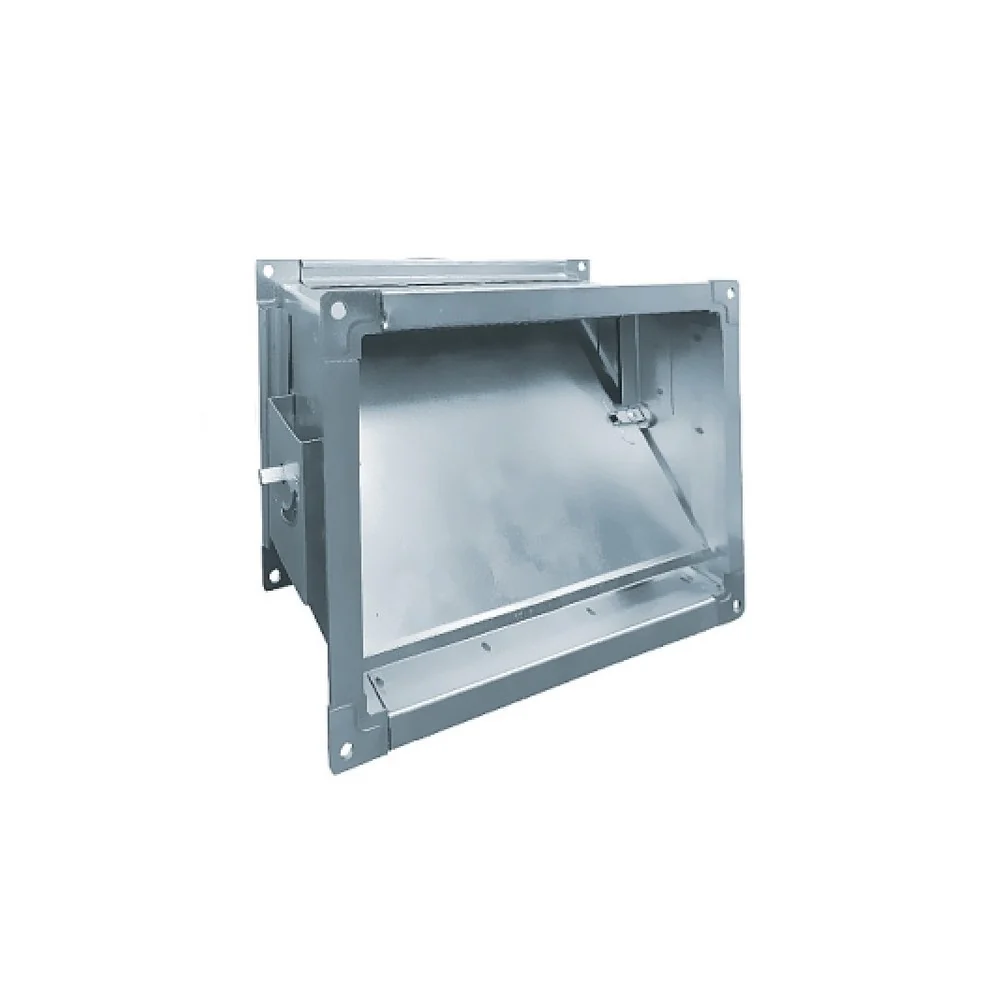

Прямоугольные АЗД 190 — восемь типоразмеров от 250×250 до 1000×1000 мм, длина корпуса 120 мм, корпус на шине. У АЗД 192 длина корпуса 180 мм, и это первое, что смотрят при выборе: разница в 60 мм по длине трассы. Ряды сечений у них совпадают только в первых четырёх типоразмерах, дальше расходятся — у АЗД 190 идут 600×600, 800×600 и 1000×800, у АЗД 192 — 400×600, 600×600 и 800×800.

Массы в прямоугольных сериях каталог даёт совпадающими по ряду: от 7,1 до 35,0 кг у обеих. Единственное расхождение — младший типоразмер 250×250: у АЗД 192 он 5,8 кг, у АЗД 190 — 8,8 кг, то есть тяжелее следующего за ним размера 250×400. Похоже на опечатку каталога, и массу этой позиции стоит уточнять при заказе, а не брать из таблицы.

Управление у всех четырёх серий задаётся буквой в обозначении: «Р» — ручка-сектор с фиксацией, «Э» — площадка под электропривод. Сам привод в состав заслонки не входит.

В числе самых спрашиваемых в этом ряду — заслонка АЗД 133-00, заслонка АЗД 192-00. В обозначении два числа: первое задаёт исполнение ряда, второе — типоразмер. Подбирают по сечению канала и расчётному расходу, а не по номеру.

В запросах АЗД называют по-разному: «Заслонки воздушные АЗД», «Заслонка АЗД круглая». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы АЗД

Исполнение АЗД задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.

Электропривод в состав АЗД не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения АЗД

Рабочая среда серий АЗД 122/134 и АЗД 190 — воздух и невзрывоопасные газопаровоздушные смеси. У АЗД 192 каталог формулирует уже, чем у остальных: регулирование количества воздуха в вентиляционных сетях.

Серия АЗД 133/136 по назначению описана как заслонка для воздуха и газопаровоздушных смесей — без оговорки о невзрывоопасности, но и без взрывозащищённой маркировки. Во взрывоопасную зону её ставить нельзя: для этого есть АЗД 193 и АЗД 196/197 с допуском по ПУЭ.

Материал корпуса — оцинкованная сталь. Для влажной или химически активной среды это не подходит: цинк там работает недолго, и нужен другой материал.

Нестандартные размеры круглых заслонок АЗД 122/134 изготавливаются по отдельному заказу. Ряд в таблице — это то, что делается серийно, а не предел возможного.

Заслонка в частично прикрытом положении создаёт сопротивление, на которое и рассчитана: именно так она делит расход. Но это сопротивление должно быть учтено при подборе вентилятора, иначе на нужной доле расхода машина не выйдет в рабочую точку.

Подбор АЗД: что нужно от заказчика

Чтобы подобрать АЗД, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики АЗД по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена АЗД и от чего она зависит

Цена заслонки АЗД определяется сечением и массой. По кругу разброс от 4,85 кг у облегчённой АЗД 133-00 до 57,9 кг у АЗД 134-02 — больше чем в десять раз, и цена идёт за металлом.

Между сериями одного диаметра выбор влияет на цену прямо: облегчённая АЗД 133/136 легче унифицированной АЗД 122/134 почти втрое на малых диаметрах.

Электропривод в цену заслонки не входит — исполнение «Э» означает только площадку под него. Точную цену под ваш диаметр или сечение подтверждает менеджер.
