Дымососы и вентиляторы дутьевые для систем тяги и дутья котельных установок, ТЭЦ и промышленных печей. Перемещают дымовые газы и воздух для горения при высоких температурах и давлениях.
Котёл работает на паре машин. Дутьевой вентилятор подаёт в топку холодный воздух для горения, дымосос вытягивает из газохода продукты сгорания и создаёт разрежение в топке. Обе машины радиальные, но среда у них разная: у дутьевого — чистый воздух, у дымососа — горячие запылённые газы до +200 °С. Отсюда разные материалы, разные зазоры и разная защита подшипникового узла.
Подбирают тягодутьевую машину не по «мощности котла» вообще, а по трём величинам из теплового расчёта: расход среды в м³/ч, полное давление или разрежение в паскалях и температура среды. Четвёртая величина — запылённость: для золы и уноса нужна машина с усиленным колесом.
| Серия | Задача | Среда | Диапазон |
|---|---|---|---|
| Д | отвод дымовых газов | газы до +200 °С | до 127 000 м³/ч, до 5 200 Па, 3–315 кВт |
| ДН | то же, больший ряд | среда до +200 °С | 11 типоразмеров, до 210 000 м³/ч, до 10 100 Па |
| ВД | дутьё в топку | холодный воздух | до 127 000 м³/ч, до 6 300 Па, 5,5–355 кВт |
| ВДН | то же, больший напор | холодный воздух | 11 типоразмеров, до 170 000 м³/ч, до 12 600 Па |
Номер тягодутьевой машины, как и у радиальных вентиляторов, равен диаметру рабочего колеса в дециметрах. Чаще прочих в котельных стоят дымосос 5, дымосос 7 и дымосос 10 — на этих номерах сходятся типовые расходы паровых и водогрейных котлов средней мощности. Ряд ДН и ВДН идёт с №6,3 до №21, ряд Д и ВД — с №2,5 до №20.

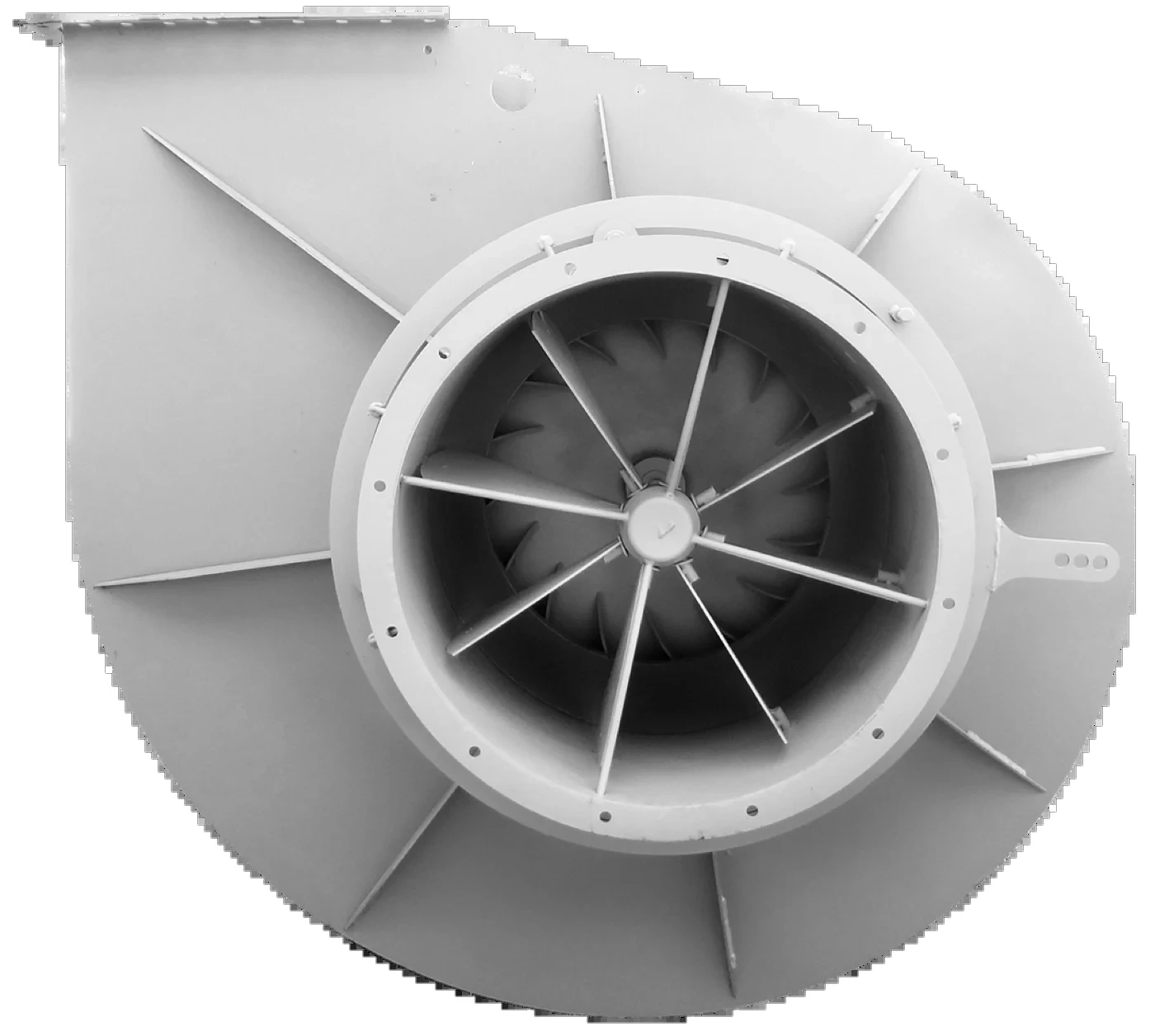

Дымосос ДН и вентилятор ВДН — машины с загнутыми назад лопатками рабочего колеса. Такое колесо экономичнее: при равном расходе оно потребляет меньше мощности и держит больший напор — до 10 100 Па у ДН против 5 200 Па у Д. Расплата — чувствительность к налипанию: на сильно запылённых газах лопатки зарастают быстрее, чем у машин серии Д с загнутыми вперёд лопатками.
Тягодутьевые машины делают правого и левого вращения, а корпус разворачивают на нужный угол выхода. И то и другое задают в заказе по схеме котельной: развернуть корпус на смонтированной машине зачастую невозможно, а перепутанное направление вращения означает, что колесо будет гнать воздух в обратную сторону с малым расходом. Перед заказом сверяются с проектом газохода.
Укажите марку котла или расход и напор — инженер подберёт машину и пришлёт КП за 1 рабочий день
Цены выше — розничные, с НДС: это стоимость самой дешёвой конфигурации в ряду. Актуальность цены обязательно подтверждайте у менеджера — он же согласует индивидуальную скидку: её размер зависит от объёма партии, исполнения и условий оплаты. Точную цену под ваш расход и давление инженер считает за 1 рабочий день и присылает письмом с расшифровкой.
Отгружаем со склада в Уфе и с региональных складов. По наличию — от 3 рабочих дней, под заказ — от 10. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт.
Оплата безналичная, с НДС, по договору поставки; отсрочка — по согласованию. Отгружаем с паспортом изделия, руководством по эксплуатации и декларацией о соответствии.
Гарантия на изделие — 12 месяцев с даты отгрузки; на отдельные позиции по согласованию она доходит до 3 лет — этот срок указан в карточке конкретного изделия. Гарантийный случай разбираем по паспорту и акту монтажа: на изделие, смонтированное по руководству, гарантия действует полностью.
Брак и несоответствие спецификации меняем за свой счёт. Возврат исправного изделия, изготовленного под согласованную конфигурацию, не предусмотрен — поэтому спецификацию согласуем письменно до оплаты.
