ВО 25-188

Назначение ВО 25-188

ВО 25-188 — осевой вентилятор для больших расходов при умеренном сопротивлении. Ряд начинается сразу с восьмого номера: машин малых типоразмеров в этой серии нет, она рассчитана на промышленные объёмы — от двадцати с лишним тысяч кубометров в час.

В ряду пять типоразмеров: №8, №9, №10, №11,2 и №12,5. Производительность — от 22 500 до 80 000 м³/ч, мощность двигателя — от 4 до 15 кВт, обороты — от 950 до 1 500 об/мин, масса — от 101 до 413 кг.

Расход по ряду меняется неравномерно: у №10 он 62 500 м³/ч, а у следующего №11,2 — 57 500 м³/ч. Это не опечатка каталога, а разные рабочие точки: у одиннадцатого номера стоят двигатели 5,5 и 7,5 кВт против 11 и 15 кВт у десятого.

Конструкция ВО 25-188

Типоразмерный ряд ВО 25-188 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 800 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 5 позиций. Колесо ВО 25-188 насажено на вал двигателя внутри цилиндрической обечайки: поток идёт вдоль оси, без разворота в спиральном корпусе.

В проектной документации те же позиции записывают через знак номера — ВО 25-188 №8, ВО 25-188 №9 и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВО 25-188 — 55,7–78,5 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВО 25-188 — 950–1 500 об/мин, по синхронным группам это 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВО 25-188 1000, ВО 25-188 1500, и это то же самое, что «ВО 25-188 на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 9, конкретный указан в таблице напротив каждой конфигурации.

Масса ВО 25-188 растёт от 101 до 413 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВО 25-188

Климатическое исполнение ВО 25-188 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВО 25-188

Среда — воздух и неагрессивные газовоздушные смеси без липкой пыли и волокна. Как и у всех осевых, налипание на лопатки разбалансирует колесо: у машины с двигателем 15 кВт и массой за четыре центнера биение выходит дорого.

Полного давления в каталоге по ВО 25-188 не приведено — только производительность, мощность, обороты и масса. Поэтому и в таблице на этой странице колонки давления нет: писать туда оценку значило бы выдать догадку за характеристику. Рабочую точку под сеть инженер запрашивает у завода.

Углы установки лопаток в каталоге указаны только по части позиций, и на странице они приведены ровно там, где есть в источнике. Пустая ячейка означает, что данных нет, а не что величина равна нулю.

Подбор и монтаж ВО 25-188

Чтобы подобрать ВО 25-188, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Типоразмеры ВО 25-188 №8, ВО 25-188 №9, ВО 25-188 №10, ВО 25-188 №11,2 — 101–293 кг: нужна таль или автопогрузчик. С ВО 25-188 №12,5 и старше масса начинается от 316 кг и доходит до 413 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Технические характеристики ВО 25-188 по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВО 25-188 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВО 25-188 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№10 → 1 000 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВО 25-188 это значит, что при 1 000 мм колеса и 1 460 об/мин конец лопатки идёт со скоростью 76,4 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Габаритные и присоединительные размеры ВО 25-188

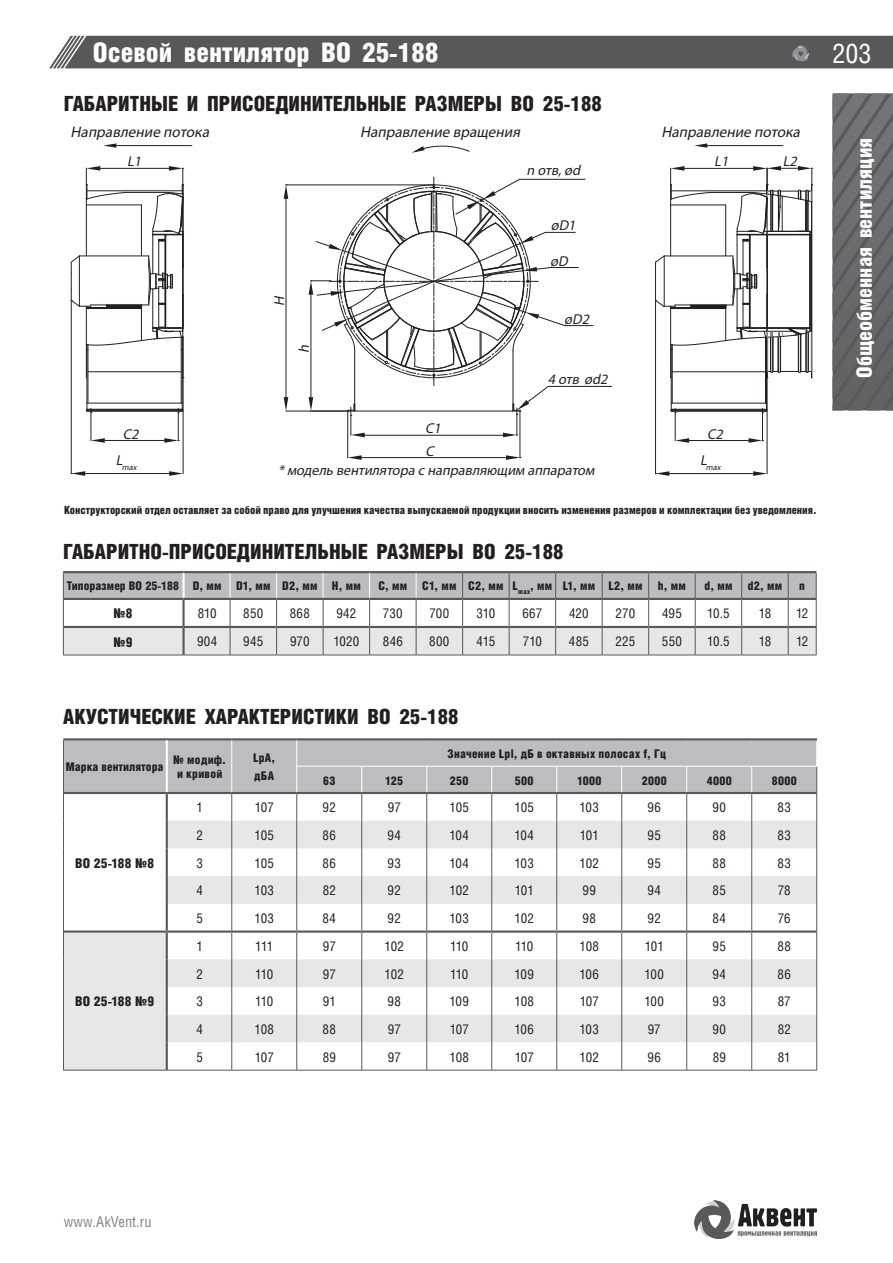

ВО 25-188 №8 — габаритные и присоединительные размеры

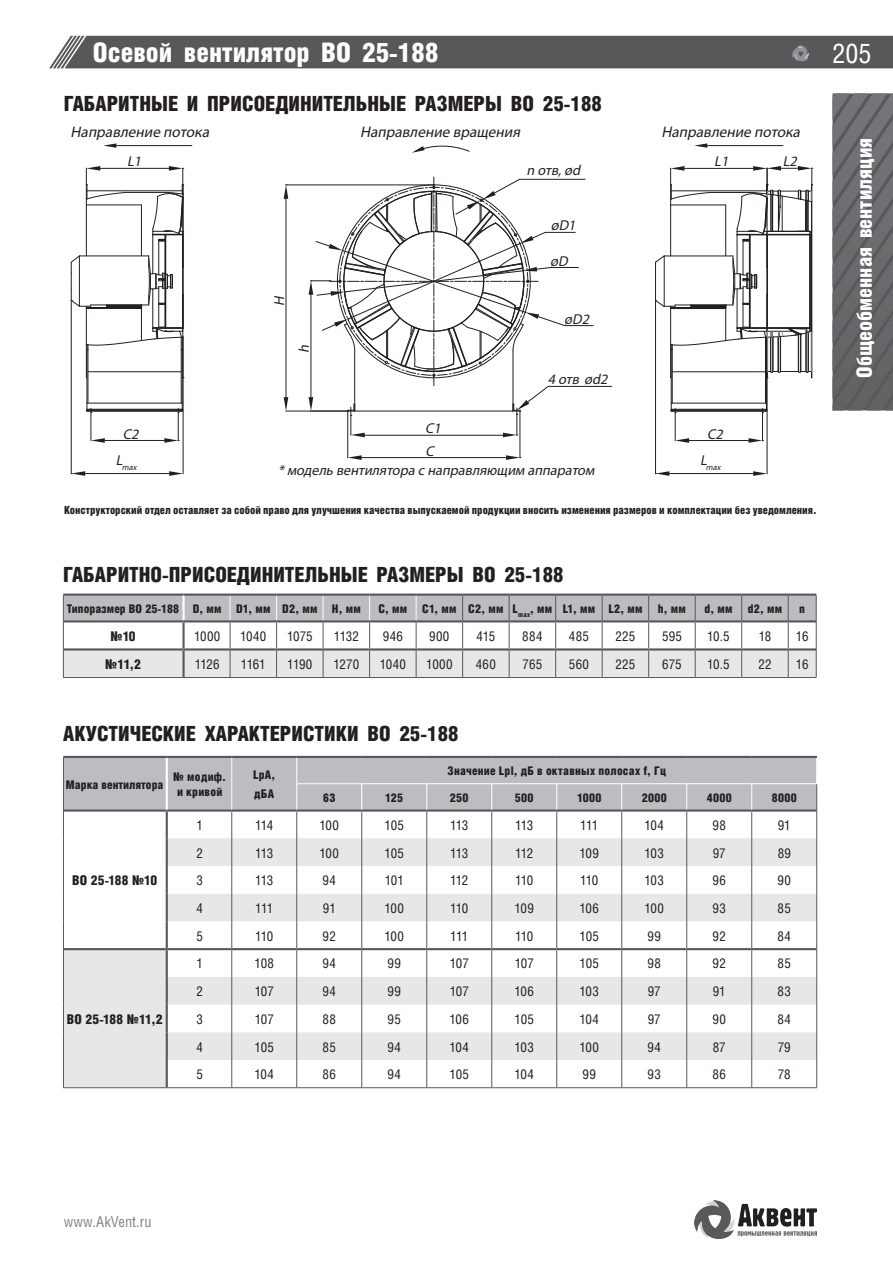

ВО 25-188 №10 — габаритные и присоединительные размеры

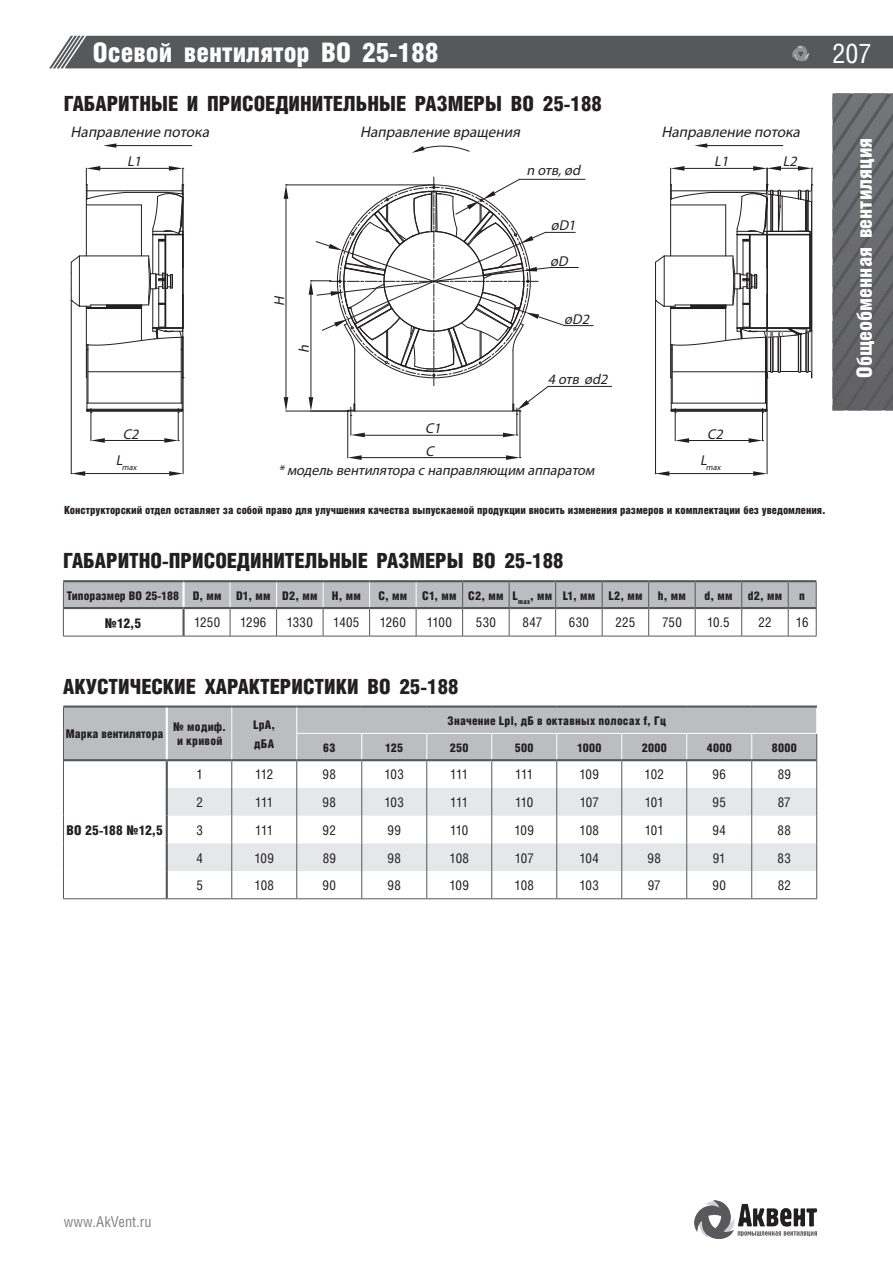

ВО 25-188 №12,5 — габаритные и присоединительные размеры

Аэродинамические характеристики ВО 25-188

ВО 25-188 №8 — аэродинамическая характеристика

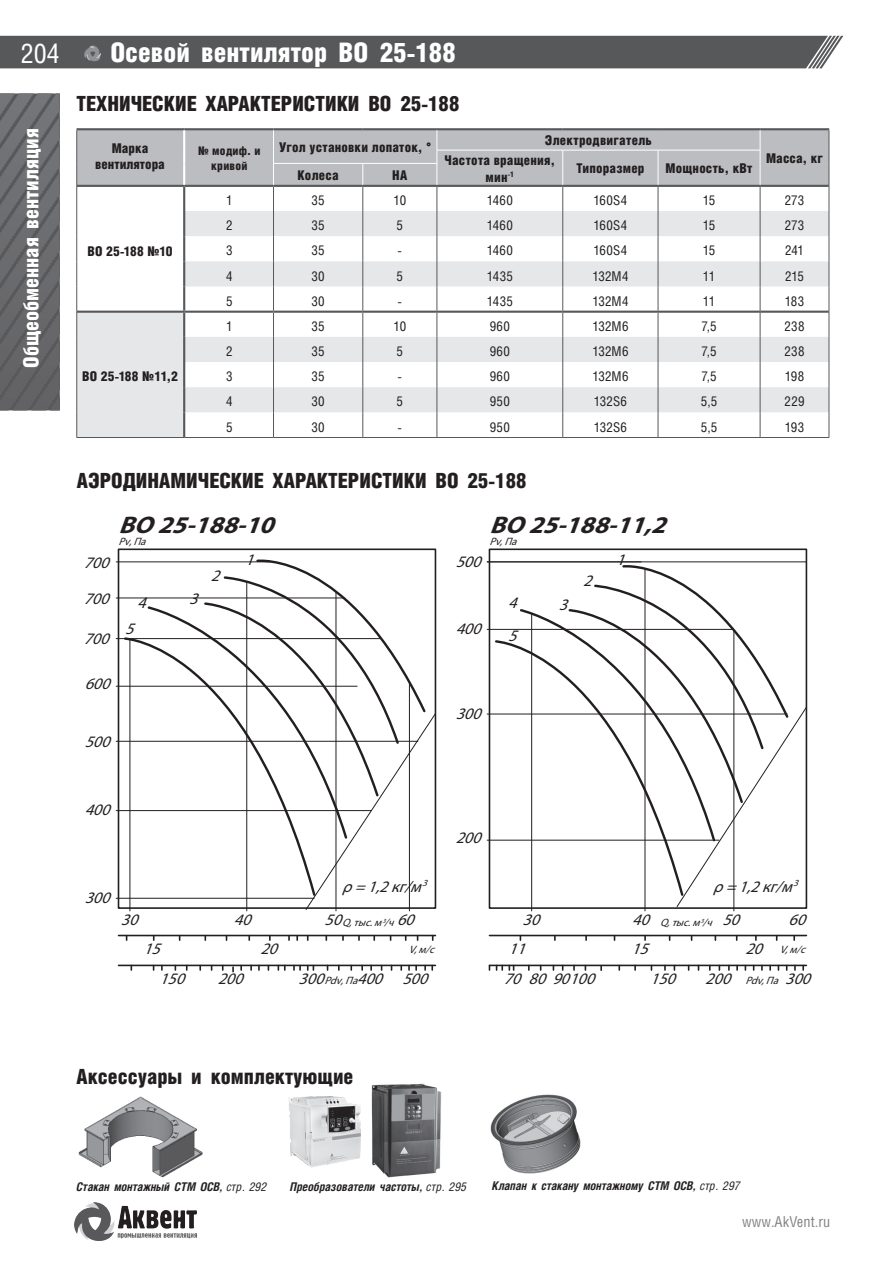

ВО 25-188 №10 — аэродинамическая характеристика

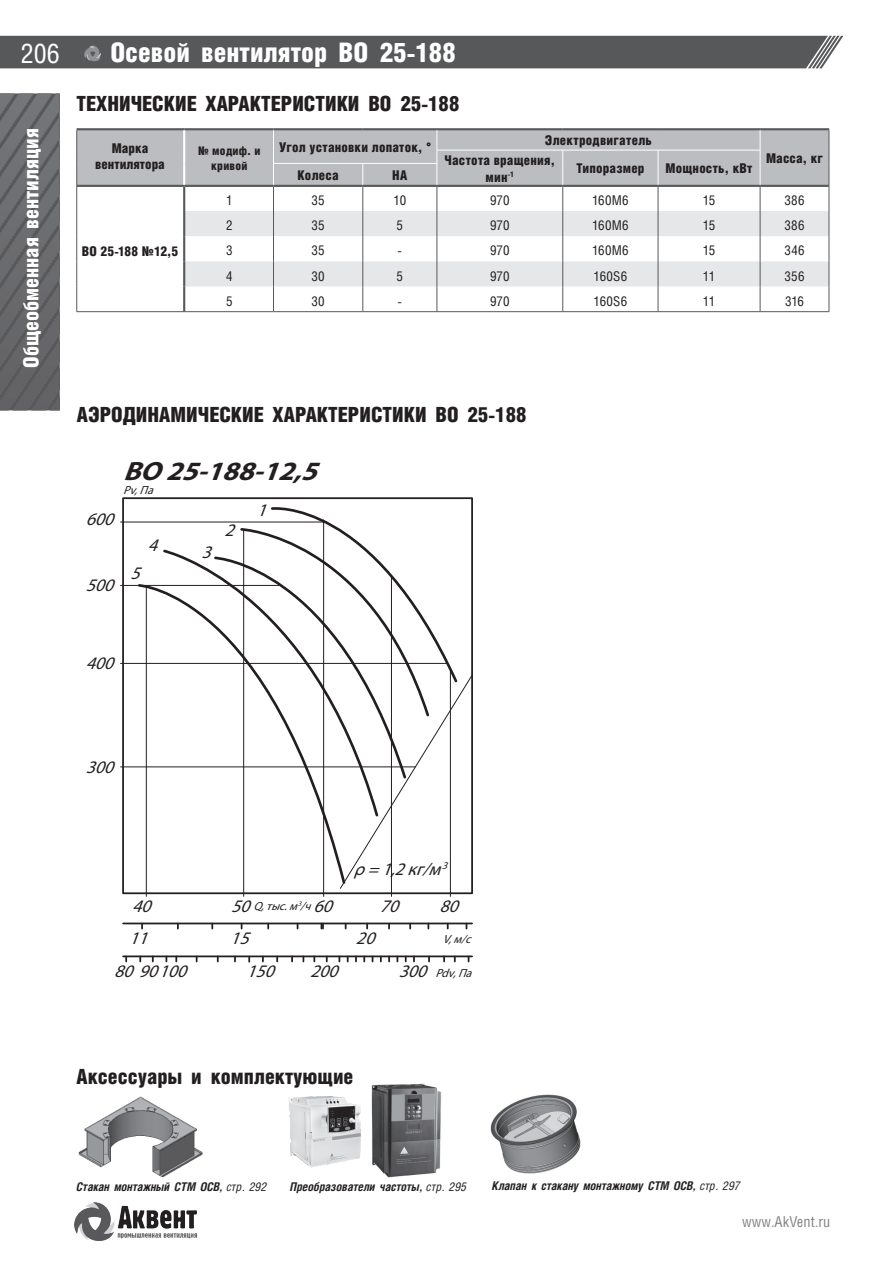

ВО 25-188 №12,5 — аэродинамическая характеристика

Цена ВО 25-188 и от чего она зависит

Цену ВО 25-188 мы не публикуем таблицей по одной причине: отдельных позиций под это исполнение в прайсе завода нет, а подставлять сюда цену соседней модели — вводить покупателя в заблуждение. Стоимость складывается из базового изделия того же типоразмера и надбавки за раму, опору и привод. Назовите типоразмер и режим — инженер посчитает и пришлёт цифру в тот же рабочий день.

Родственные модели ВО 25-188

С чем ещё сравнивают ВО 25-188 и что берут вместо него:

• ВО 13-284 — шире по ряду и с известным полным давлением
• ВО 30-160 — те же объёмы, но с поворотными лопатками и напором до 1 500 Па
