Назначение ВКРФ

ВКРФ — крышный радиальный вентилятор с факельным выбросом: воздух уходит вертикально вверх узким потоком, а не расходится над кровлей. Буква Ф в марке и означает факел. Это принципиально меняет картину рассеивания выброса.

Ряд ВКРФ включает двенадцать типоразмеров от №3,55 до №12,5. Расход по ряду — от 500 до 72 000 м³/ч при полном давлении до 1 950 Па, двигатели от 0,25 до 30 кВт, масса от 75 до 1 106 кг.

Факельный выброс нужен там, где удаляемый воздух нельзя выпускать в приземный слой: выбросы от гальваники, окраски, химических процессов. ВКРФ поднимает струю выше зоны обратного затягивания в приточные устройства.

Конструкция ВКРФ

Типоразмерный ряд ВКРФ читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 355 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 12 позиций. Спирального корпуса у ВКРФ нет: рабочее колесо стоит в кожухе на кровле, и воздух уходит наружу через выходное сечение колпака, а не в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВКРФ №3,55, ВКРФ №4 и так далее; изделие одно и то же, разница только в форме записи.

В заявках попадается и написание «крышной вентилятор ВКРФ» — через «о», хотя по норме прилагательное пишется «крышный». Речь об одном и том же изделии, и крышные вентиляторы ВКРФ поставляются одинаково независимо от формы записи в запросе.

Окружная скорость на конце лопатки ВКРФ — 27,9–70,7 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВКРФ — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКРФ 750, ВКРФ 1000, ВКРФ 1500, ВКРФ 3000, и это то же самое, что «ВКРФ на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее.

Масса ВКРФ растёт от 75 до 1 106 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВКРФ

Исполнения проточной части ВКРФ по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по прайсу от 17.02.2026 усреднением по всем конфигурациям ВКРФ: коррозионностойкая сталь — в 2,0 раза дороже, взрывозащищённое из разнородных материалов — в 1,9 раза дороже, взрывозащищённое коррозионностойкое — в 2,5 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВКРФ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВКРФ по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВКРФ №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКРФ есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВКРФ

ВКРФ применяют для удаления воздуха, который должен рассеиваться выше кровли: технологические выбросы, вытяжка от окрасочных камер, вентиляция помещений с выделением вредностей. Материал проточной части выбирается по агрессивности среды.

Конструкция ВКРФ рассчитана на наружную установку: двигатель вынесен из потока, узлы защищены от осадков, корпус формирует направленную струю. Монтаж — на стакан с виброизоляцией, как и у остальных крышных машин.

Отдельно про подпор: у ВКРФ выше сопротивление собственной конструкции, чем у машин с боковым выбросом, поэтому при равном номере расход у него меньше. Это не дефект, а плата за высоту и скорость факела.

Подбор и монтаж ВКРФ

Чтобы подобрать ВКРФ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВКРФ перекрывает производительность до 72 000 м³/ч и полное давление до 1 950 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВКРФ №3,55 включительно масса не выходит за 87 кг — ВКРФ ставят на раму силами двух монтажников. Типоразмеры ВКРФ №4, ВКРФ №4,5, ВКРФ №5, ВКРФ №5,6, ВКРФ №6,3, ВКРФ №7,1 — 89–233 кг: нужна таль или автопогрузчик. С ВКРФ №8 и старше масса начинается от 266 кг и доходит до 1 106 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Монтаж ВКРФ ведётся на монтажный стакан — переходный элемент между кровлей и вентилятором. Стакан задаёт высоту над покрытием, принимает виброизоляцию и держит вес машины; в каталоге он идёт отдельной позицией и в дилерский прайс не входит — цену считает инженер, в том числе в варианте с обратным клапаном. Клапан ставят там, где помещение отапливается: при остановленном ВКРФ через шахту уходит тепло, а зимой в помещение проваливается холодный воздух.

Присоединительные размеры ВКРФ заданы каталогом: диаметр патрубка от 648 до 1 600 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Технические характеристики ВКРФ по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВКРФ выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКРФ без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№7,1 → 710 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВКРФ это значит, что при 710 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 37,2 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВКРФ по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цены на ВКРФ даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 0,25–30 кВт, в прайсе 0,18–55 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВКРФ; расход и давление по ним запрашивайте у инженера.

Габаритные и присоединительные размеры ВКРФ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ВКРФ даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; L — длина; d — диаметр крепёжных отверстий; D1 — диаметры присоединения; F — размеры патрубка и фланца; d1, d2 — диаметры отверстий; В, K — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

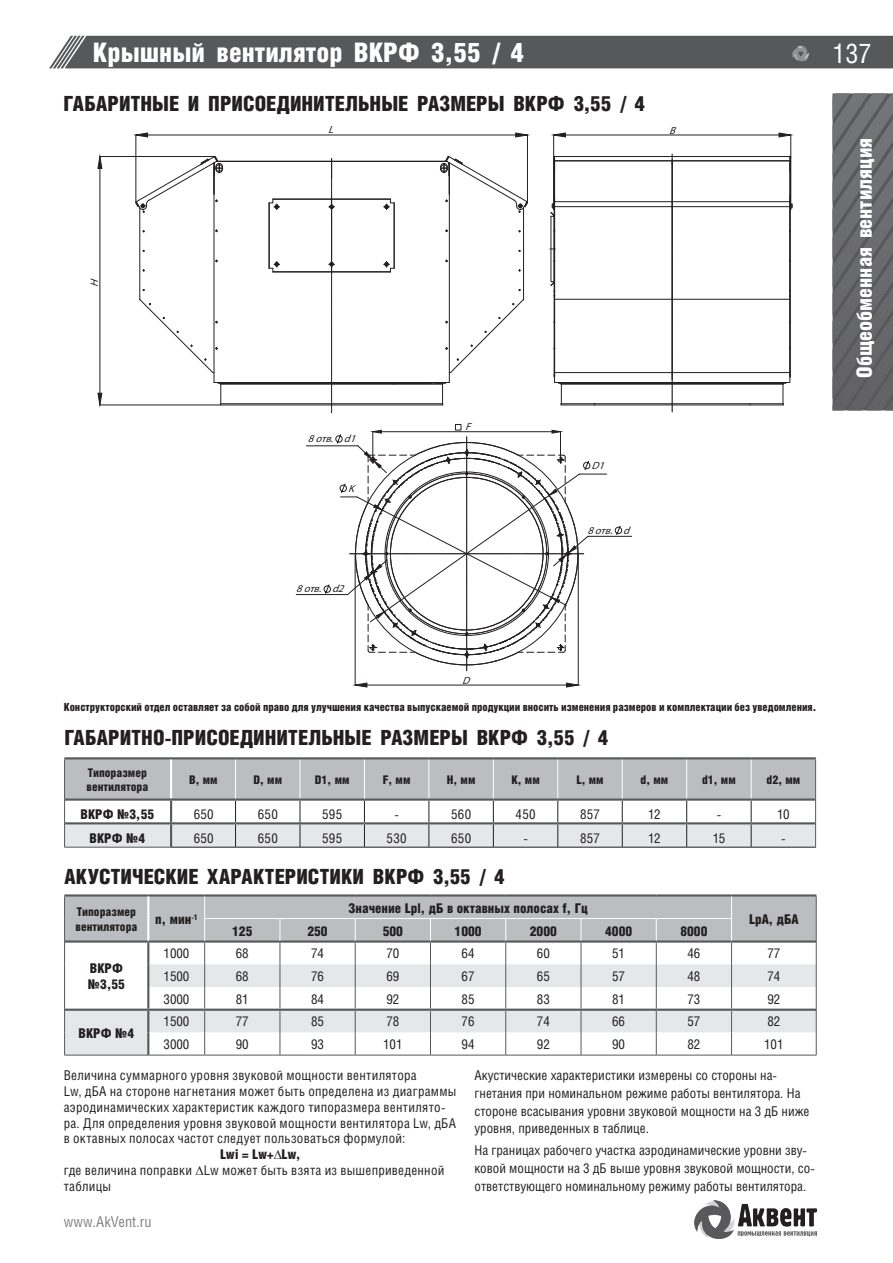

ВКРФ №3,55 — габаритные и присоединительные размеры

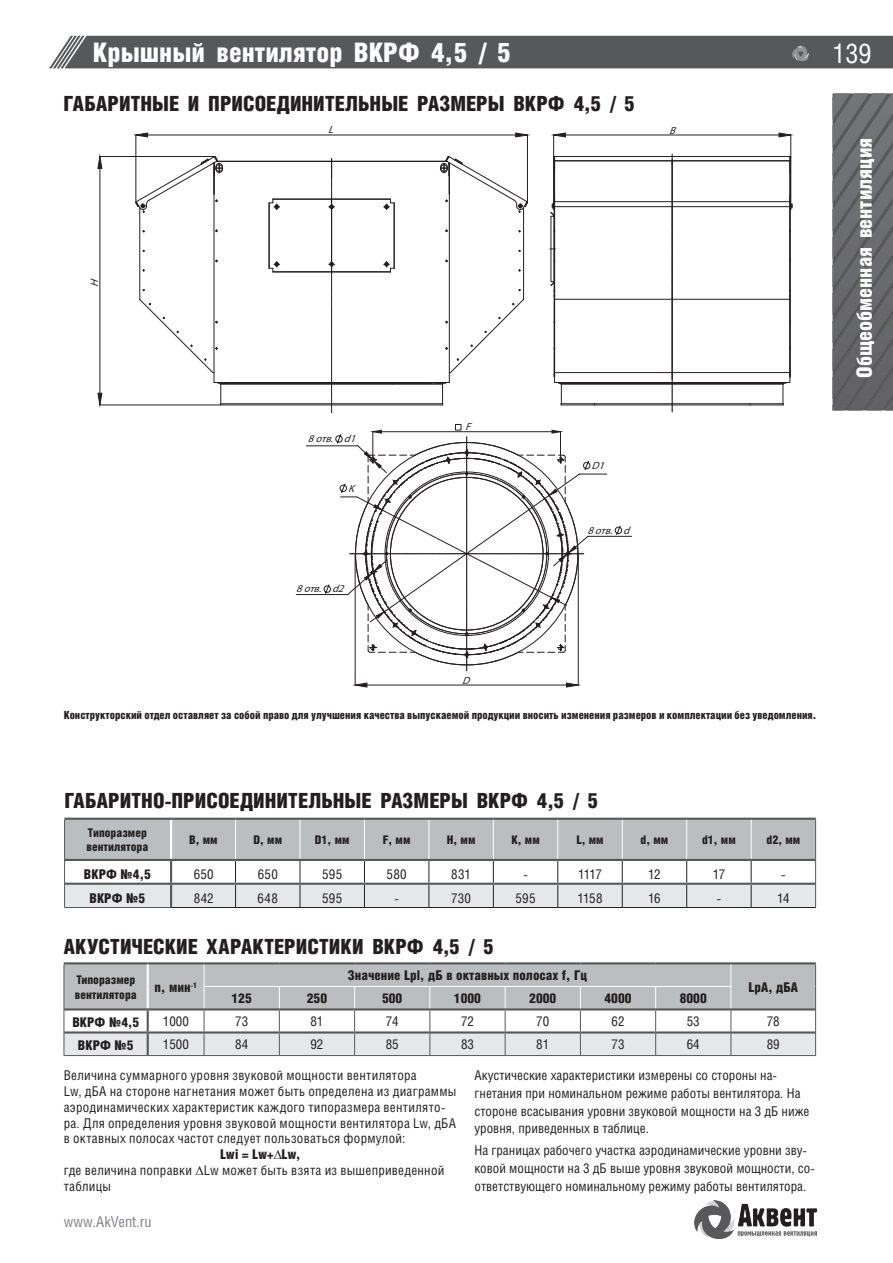

ВКРФ №4,5 — габаритные и присоединительные размеры

ВКРФ №5,6 — габаритные и присоединительные размеры

ВКРФ №7,1 — габаритные и присоединительные размеры

ВКРФ №9 — габаритные и присоединительные размеры

ВКРФ №11,2 — габаритные и присоединительные размеры

Аэродинамические характеристики ВКРФ

ВКРФ №3,55 — аэродинамическая характеристика

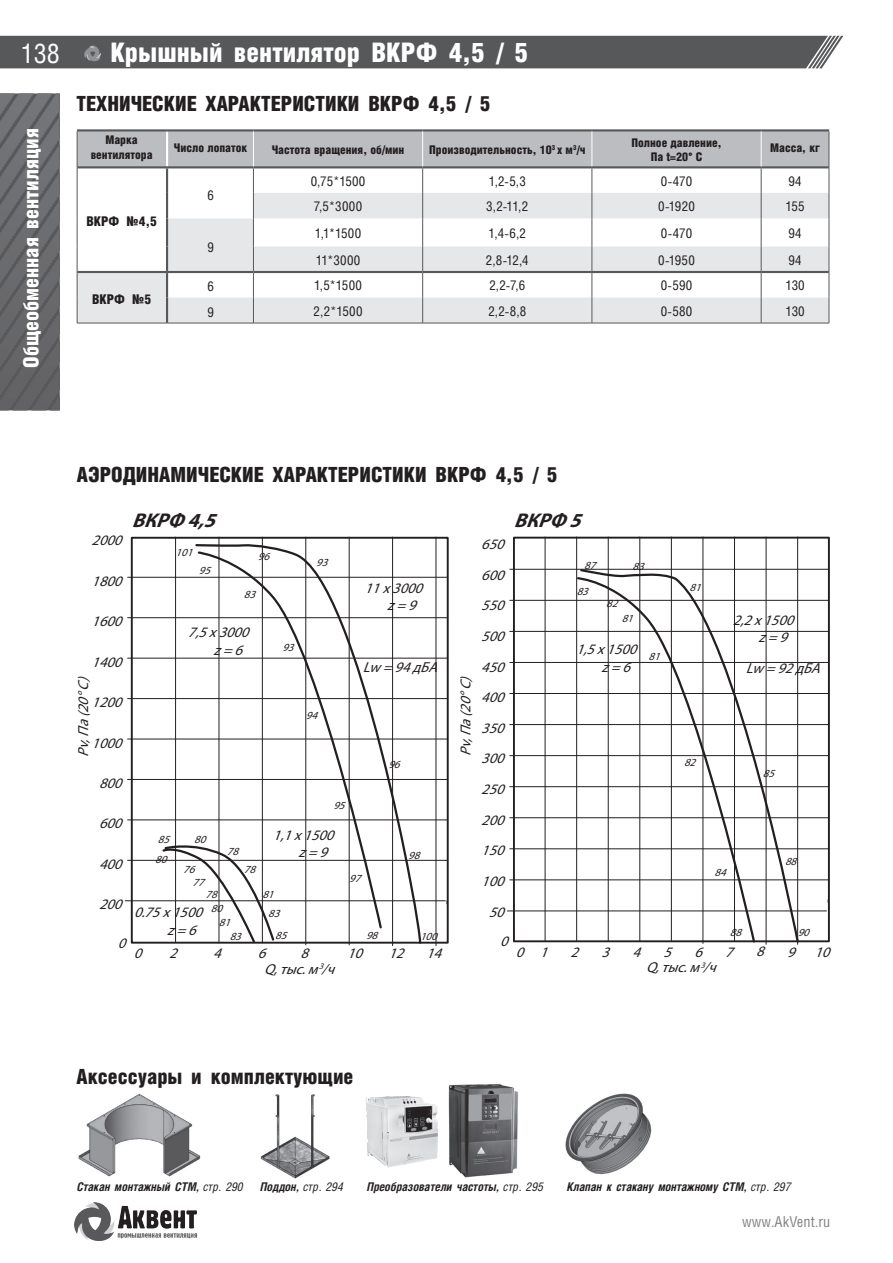

ВКРФ №4,5 — аэродинамическая характеристика

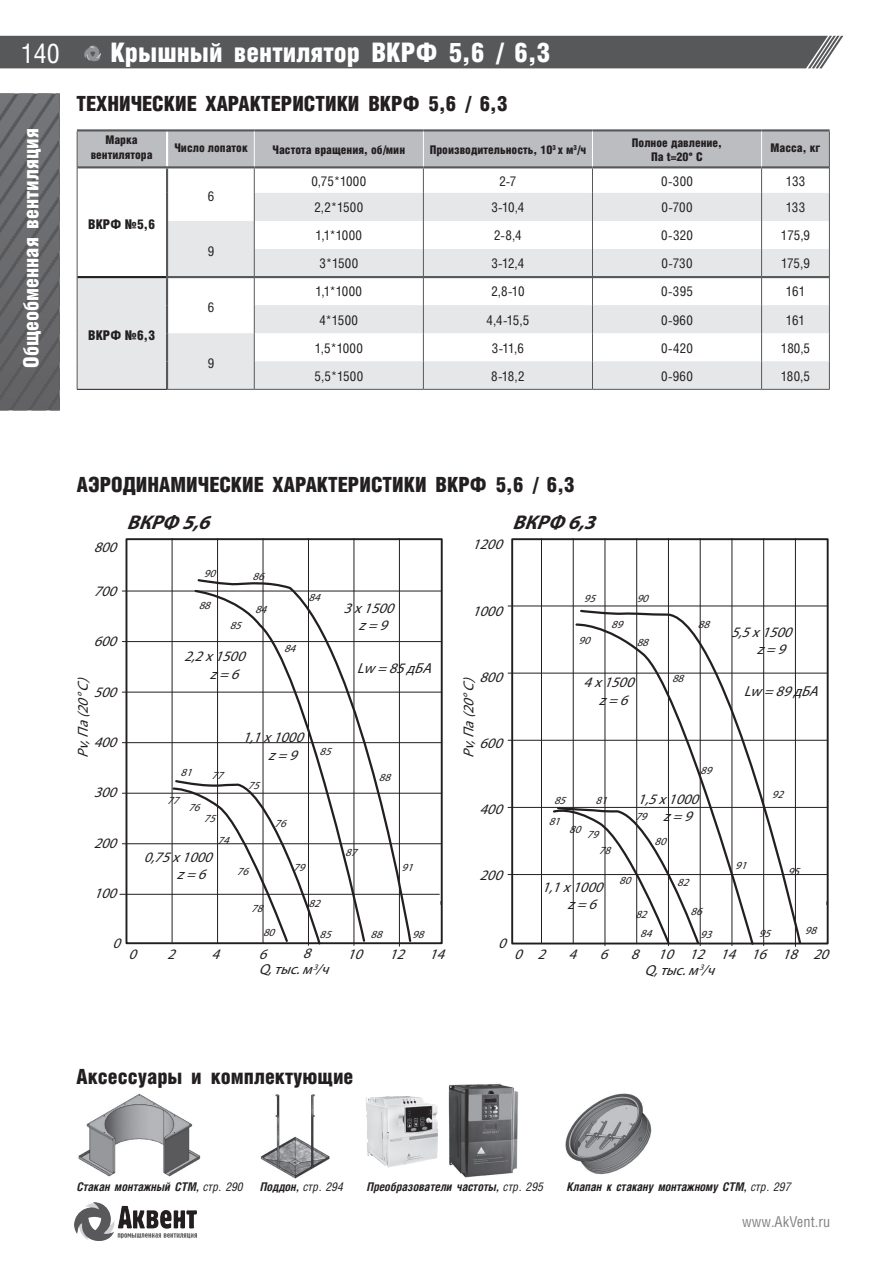

ВКРФ №5,6 — аэродинамическая характеристика
