Назначение АЗЕ, АЗД
Взрывозащищённый клапан ставят там, где через воздуховод идёт среда, способная воспламениться от искры. Обычный клапан в такой сети недопустим: искру даёт само трение створки о корпус.
В разделе 53 типоразмера пяти серий. Круглые АЗЕ 100/101 — диаметрами от 100 до 1000 мм. Прямоугольные АЗЕ 102/103/104 — сечением от 150×150 до 1000×1000 мм. Заслонки АЗД 196/197 круглые и АЗД 193 прямоугольные — для регулирования расхода. Перекидные АЗЕ 024/105 — для автоматического переключения на резервный вентилятор.
Клапан взрывозащищённого исполнения нельзя получить доработкой общепромышленного: у серий АЗЕ и АЗД другой материал корпуса (чёрная сталь вместо оцинкованной) и собственный допуск к зонам по ПУЭ. Это отдельное изделие, а не опция к обычному.
Четыре серии — АЗЕ 100/101, АЗЕ 102-104, АЗД 196/197 и АЗД 193 — рассчитаны на взрывоопасные смеси всех категорий и групп по классификации каталога изготовителя (ГОСТ 12.1.011) и предназначены для зон В-1, В-1А и В-1Б по ПУЭ. У перекидного АЗЕ 024/105 каталог этих допусков не указывает: у него заданы назначение, давление до 1500 Па, скорость 6–20 м/с и климатическое исполнение УХЛ4 по ГОСТ 15150-69. Корпус у всех — чёрная сталь, соединение фланцевое.
Две серии в этом разделе — обратные. Клапан обратный взрывозащищённый АЗЕ 100/101 круглый и клапан обратный взрывозащищённый прямоугольный АЗЕ 102-104 работают гравитационно: створку поднимает сам поток, а закрывает её собственный вес. Привод им не требуется вовсе — этим они отличаются от заслонок АЗД 193 и АЗД 196/197, где положение задаёт ручка «Р» или электропривод через площадку «Э».
Конструкция АЗЕ, АЗД
Круглые АЗЕ 100/101 идут шестнадцатью типоразмерами: диаметр от 100 до 1000 мм, длина корпуса от 90 до 985 мм, масса от 1,0 до 70,3 кг. Длина растёт вместе с диаметром почти пропорционально: это не проходной патрубок, а корпус со створкой внутри, которую поднимает поток.

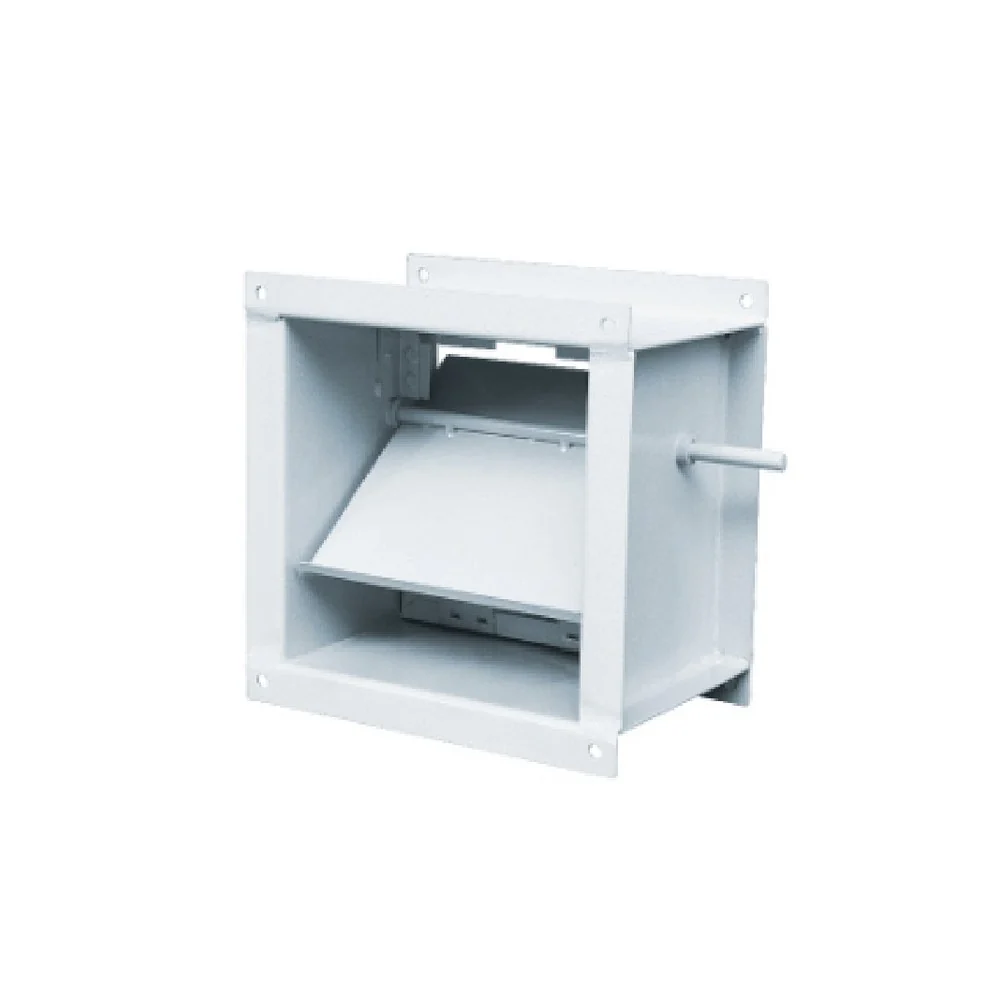

Прямоугольные АЗЕ 102/103/104 — восемь типоразмеров сечением от 150×150 до 1000×1000 мм. Длина корпуса здесь почти не меняется: 150 мм у младших и 200 мм у старших. Масса от 3,5 до 43,0 кг.

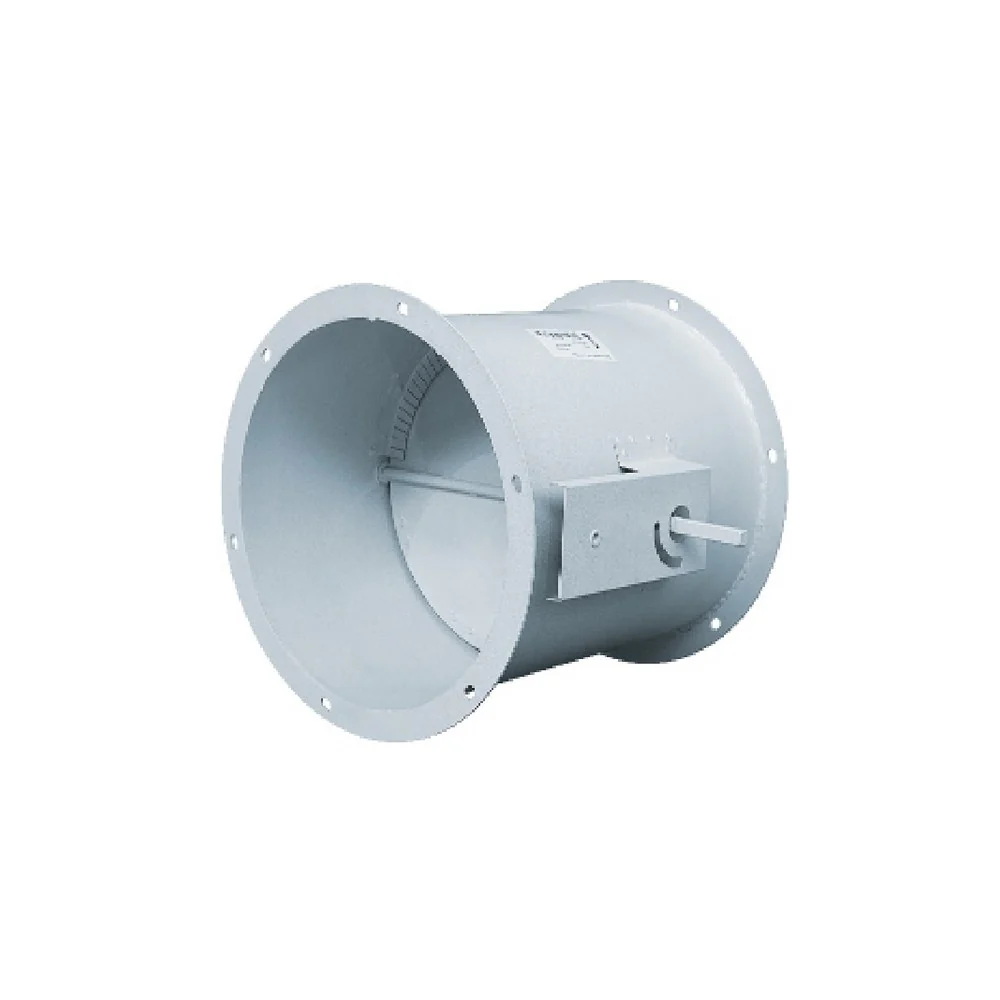

Заслонки АЗД 196/197 — тринадцать типоразмеров диаметром от 200 до 1000 мм при постоянной длине корпуса 350 мм. Масса от 4,5 до 47,5 кг. В таблице рядом с проходным диаметром стоит присоединительный: он больше на 50–80 мм, и размечать ответный фланец надо именно по нему.

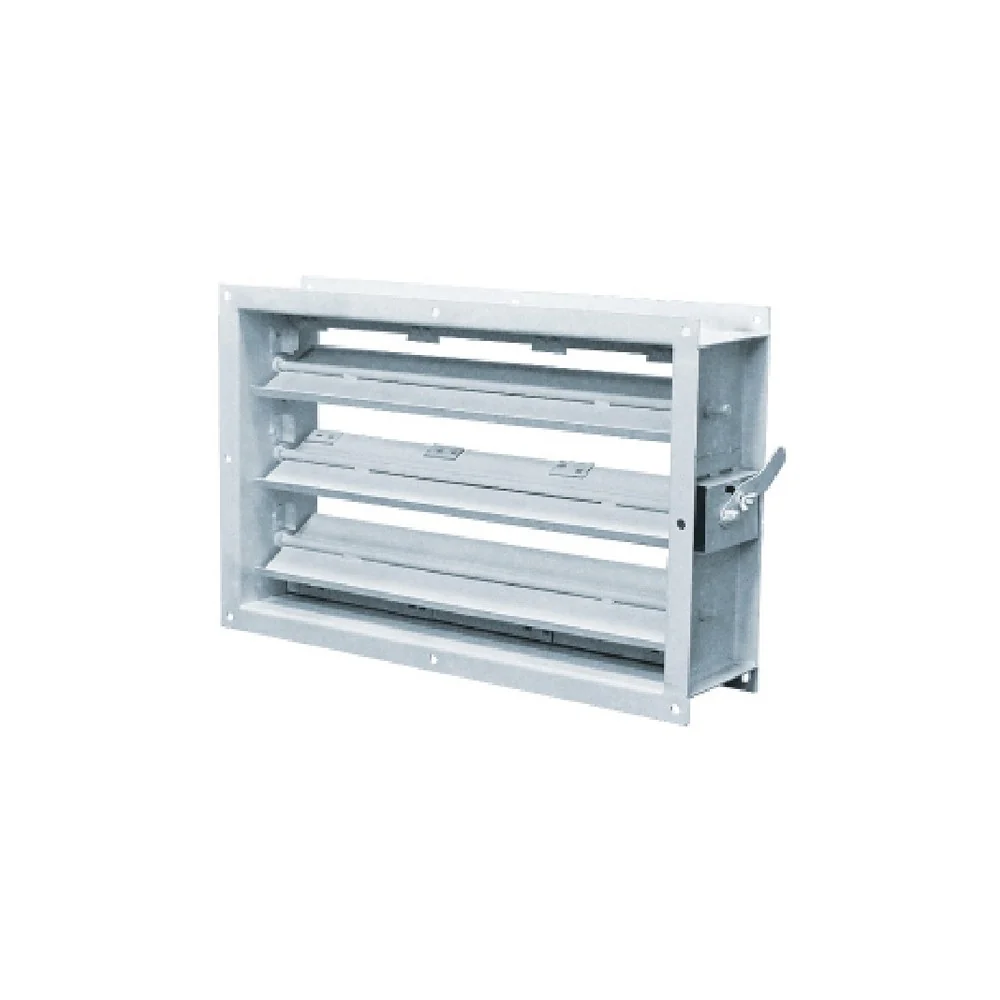

Прямоугольные заслонки АЗД 193 — восемь типоразмеров сечением от 250×250 до 1000×1000 мм, длина корпуса 120 мм, масса от 5,8 до 35,0 кг. Это самый короткий корпус в разделе: заслонка почти не удлиняет воздуховод.
Управление у обеих серий АЗД задаётся при заказе буквой: «Р» — ручка-сектор, «Э» — площадка под электропривод. Сам привод в состав заслонки не входит.
Клапаны взрывозащищённые с электроприводом — это заслонки АЗД 193 и АЗД 196/197 в исполнении «Э»: привод клапана взрывозащищённый подбирают отдельно под класс зоны и диаметр, а корпус остаётся тем же. Обратным АЗЕ 100/101 и АЗЕ 102-104 привод не нужен по конструкции.

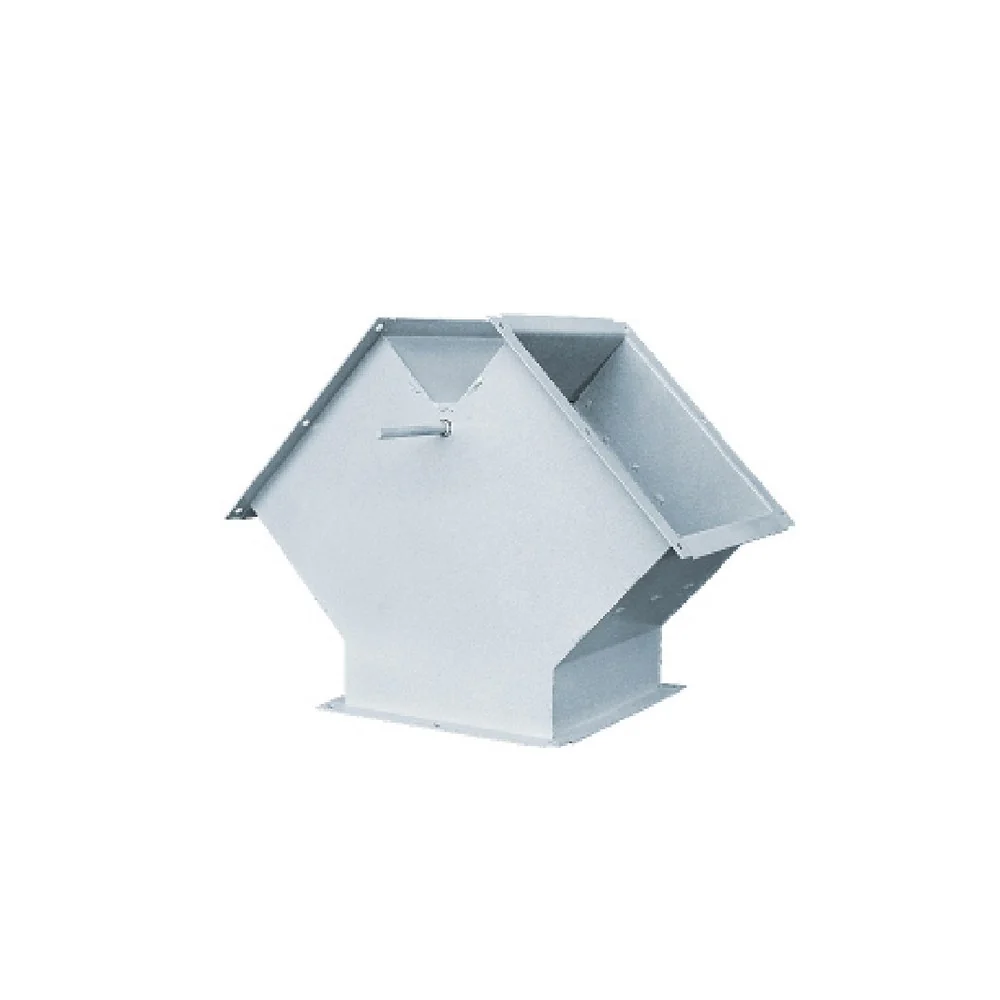

Перекидные АЗЕ 024/105 устроены иначе: внутри поворотная лопатка на 90° с указателем положения, и по восьми типоразмерам от 150×150 до 1000×1000 мм габарит уходит далеко за сечение — высота от 293 до 1334 мм, длина от 391 до 1607 мм, масса от 9 до 116 кг. Место под такой клапан закладывают заранее.
Клапан взрывозащищенный — так эту позицию чаще всего и спрашивают; в документации она проходит как АЗЕ, АЗД.
Исполнения и схемы АЗЕ, АЗД
Исполнение АЗЕ, АЗД задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.
Электропривод в состав АЗЕ, АЗД не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.
Рабочая среда и ограничения АЗЕ, АЗД
Рабочая среда — воздух и взрывоопасные смеси всех категорий и групп по классификации каталога изготовителя (ГОСТ 12.1.011). Зоны установки — В-1, В-1А и В-1Б по ПУЭ. Класс зоны на объекте определён проектом, и клапан выбирают под него, а не наоборот.
Корпус у серий АЗЕ и АЗД — чёрная сталь. Оцинкованного и нержавеющего исполнения у них нет: если среда влажная или агрессивная, это отдельный разговор при подборе.
Перекидной АЗЕ 024/105 работает только на вертикальных приточных воздуховодах и рассчитан на давление до 1500 Па при скорости воздуха от 6 до 20 м/с. Ниже 6 м/с лопатка не перекинется, выше 20 м/с режим за пределами каталога.
Отдельно стоит ПВКО-EX — взрывозащищённое исполнение прямоугольного клапана ПВКО с маркировкой 1Ex h IIB T4 Gb X. Оно не входит в ряды АЗЕ и АЗД, у него свои параметры: температура среды от −40 до +80 °C, морозостойкое исполнение — от −60 до +40 °C, скорость воздуха не более 20 м/с. По давлению два источника расходятся — печатный каталог даёт до 1800 Па, карточка изготовителя до 1500 Па, поэтому предел подтверждаем письменно при заказе. Корпус у ПВКО-EX оцинкованный или нержавеющий AISI 304, 316, 430 — в отличие от чёрной стали АЗЕ и АЗД.
Взрывозащищённый клапан не заменяет огнезадерживающий. Это разные задачи: один рассчитан на среду, которая может воспламениться, второй — на нормируемый предел огнестойкости при пожаре. Там, где нужны оба, ставят оба.
Подбор АЗЕ, АЗД: что нужно от заказчика
Чтобы подобрать АЗЕ, АЗД, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.
Технические характеристики АЗЕ, АЗД по типоразмерам
Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:
| Типоразмер | Исполнение | Масса, кг | A, мм | D, мм | D1, мм | H, мм | B, мм | L, мм |
|---|---|---|---|---|---|---|---|---|
| АЗЕ 100-00 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 1 | — | 100 | — | — | — | 90 |
| АЗЕ 100-01 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 1,5 | — | 125 | — | — | — | 115 |
| АЗЕ 100-02 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 2 | — | 160 | — | — | — | 150 |
| АЗЕ 100-03 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 3 | — | 200 | — | — | — | 190 |
| АЗЕ 101-00 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 5,2 | — | 250 | — | — | — | 235 |
| АЗЕ 101-01 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 7,2 | — | 315 | — | — | — | 300 |
| АЗЕ 101-02 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 9,5 | — | 355 | — | — | — | 340 |
| АЗЕ 101-03 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 11,5 | — | 400 | — | — | — | 385 |
| АЗЕ 101-04 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 13,7 | — | 450 | — | — | — | 435 |
| АЗЕ 101-05 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 16,4 | — | 500 | — | — | — | 485 |
| АЗЕ 101-06 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 19,3 | — | 560 | — | — | — | 545 |
| АЗЕ 101-07 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 27,5 | — | 630 | — | — | — | 615 |
| АЗЕ 101-08 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 34,5 | — | 710 | — | — | — | 695 |
| АЗЕ 101-09 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 43 | — | 800 | — | — | — | 785 |
| АЗЕ 101-10 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 58 | — | 900 | — | — | — | 885 |
| АЗЕ 101-11 | АЗЕ 100/101 — клапан взрывозащищённый круглый | 70,3 | — | 1 000 | — | — | — | 985 |
| АЗЕ 102-00 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 3,5 | 150 | — | — | — | 150 | 150 |
| АЗЕ 102-01 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 5,6 | 250 | — | — | — | 250 | 160 |
| АЗЕ 102-02 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 6,3 | 300 | — | — | — | 250 | 160 |
| АЗЕ 103-00 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 10,5 | 400 | — | — | — | 400 | 170 |
| АЗЕ 103-01 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 13,5 | 500 | — | — | — | 500 | 170 |
| АЗЕ 103-02 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 16,5 | 600 | — | — | — | 600 | 170 |
| АЗЕ 104-00 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 30,5 | 800 | — | — | — | 800 | 200 |
| АЗЕ 104-01 | АЗЕ 102/103/104 — клапан взрывозащищённый прямоугольный | 43 | 1 000 | — | — | — | 1 000 | 200 |
| АЗД 196-00 | АЗД 196/197 — заслонка взрывозащищённая круглая | 4,5 | — | 200 | 250 | — | — | — |
| АЗД 196-01 | АЗД 196/197 — заслонка взрывозащищённая круглая | 5,5 | — | 250 | 300 | — | — | — |
| АЗД 196-02 | АЗД 196/197 — заслонка взрывозащищённая круглая | 6,1 | — | 280 | 330 | — | — | — |
| АЗД 196-03 | АЗД 196/197 — заслонка взрывозащищённая круглая | 7,1 | — | 315 | 365 | — | — | — |
| АЗД 196-04 | АЗД 196/197 — заслонка взрывозащищённая круглая | 9,1 | — | 355 | 405 | — | — | — |
| АЗД 196-05 | АЗД 196/197 — заслонка взрывозащищённая круглая | 10,5 | — | 400 | 450 | — | — | — |
| АЗД 196-06 | АЗД 196/197 — заслонка взрывозащищённая круглая | 12 | — | 450 | 500 | — | — | — |
| АЗД 196-07 | АЗД 196/197 — заслонка взрывозащищённая круглая | 13,7 | — | 500 | 550 | — | — | — |
| АЗД 196-08 | АЗД 196/197 — заслонка взрывозащищённая круглая | 15,7 | — | 560 | 610 | — | — | — |
| АЗД 197-00 | АЗД 196/197 — заслонка взрывозащищённая круглая | 25,3 | — | 630 | 680 | — | — | — |
| АЗД 197-01 | АЗД 196/197 — заслонка взрывозащищённая круглая | 28,8 | — | 710 | 790 | — | — | — |
| АЗД 197-02 | АЗД 196/197 — заслонка взрывозащищённая круглая | 35,1 | — | 800 | 864 | — | — | — |
| АЗД 197-04 | АЗД 196/197 — заслонка взрывозащищённая круглая | 47,5 | — | 1 000 | 1 064 | — | — | — |
| АЗД 193-00 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 5,8 | 250 | — | — | — | 250 | — |
| АЗД 193-01 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 7,1 | 250 | — | — | — | 400 | — |
| АЗД 193-02 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 9,9 | 400 | — | — | — | 400 | — |
| АЗД 193-03 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 10,7 | 400 | — | — | — | 500 | — |
| АЗД 193-04 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 12 | 400 | — | — | — | 600 | — |
| АЗД 193-05 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 16,7 | 600 | — | — | — | 600 | — |
| АЗД 193-06 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 25 | 800 | — | — | — | 800 | — |
| АЗД 193-07 | АЗД 193 — заслонка взрывозащищённая прямоугольная | 35 | 1 000 | — | — | — | 1 000 | — |
| АЗЕ 024/105-00 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 9 | 150 | — | — | 293 | 150 | 391 |
| АЗЕ 024/105-01 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 15 | 250 | — | — | 398 | 250 | 552 |
| АЗЕ 024/105-02 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 17 | 300 | — | — | 398 | 250 | 552 |
| АЗЕ 024/105-03 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 27,5 | 400 | — | — | 571 | 400 | 763 |
| АЗЕ 024/105-04 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 36 | 500 | — | — | 677 | 500 | 904 |
| АЗЕ 024/105-05 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 52,5 | 600 | — | — | 812 | 600 | 1 064 |
| АЗЕ 024/105-06 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 80,5 | 800 | — | — | 1 073 | 800 | 1 336 |
| АЗЕ 024/105-07 | АЗЕ 024/105 — клапан перекидной взрывозащищённый | 116 | 1 000 | — | — | 1 334 | 1 000 | 1 607 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.
Опросный лист и выписку по АЗЕ, АЗД — таблицу характеристик — инженер пришлёт на почту в течение рабочего дня.
Скачать PDF, 83 КБЦена АЗЕ, АЗД и от чего она зависит
Цена взрывозащищённого клапана определяется сечением и массой корпуса. Разброс по разделу большой: от 1,0 кг у АЗЕ 100-00 до 116 кг у перекидного АЗЕ 024/105-07, и цена идёт за этой разницей.
Вторая часть цены — исполнение. У заслонок АЗД буква «Р» или «Э» меняет только узел управления, а сам электропривод заказывают отдельно и его стоимость в клапан не входит.
Точную цену под ваш диаметр, сечение и класс зоны подтверждает менеджер после подбора.
Родственные модели АЗЕ, АЗД
С чем ещё сравнивают АЗЕ, АЗД и что берут вместо него:
Как купить АЗЕ, АЗД: цена, доставка, оплата и возврат
Доставка и сроки
АЗЕ, АЗД поставляется под заказ: срок изготовления менеджер подтверждает при согласовании спецификации, обычно это от 5 рабочих дней. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт.
АЗЕ, АЗД изготавливается под заказ: ходовые типоразмеры отгружаем от 5 рабочих дней, остальные — от 10 рабочих дней. Наличие по конкретному типоразмеру подтверждает менеджер.
Оплата
По АЗЕ, АЗД работаем от счёта: выставляем в день обращения, оплата безналичная с НДС. Спецификацию согласуем до счёта, чтобы в отгрузку не ушло не то исполнение. Отсрочку обсуждаем отдельно и закрепляем приложением к договору.
Гарантия и документы
Стандартная гарантия на АЗЕ, АЗД — 12 месяцев с даты поставки; по согласованию — до 3 лет. Отгружаем с паспортом, руководством по эксплуатации и декларацией о соответствии техническому регламенту Таможенного союза.
Возврат и обмен
Заводской брак АЗЕ, АЗД закрываем заменой, а не ремонтом на месте. Претензию принимаем по акту с фотографиями, решение даём в тот же рабочий день. Возврат исправного изделия под согласованную конфигурацию договором не предусмотрен.
