Калорифер стальной водяной КВС, КВБ, КСн

Назначение КВС, КВБ, КСн

Водяной калорифер для вентиляции греет приточный воздух горячей водой из теплосети. Это самый распространённый вариант там, где котельная уже есть: тепло дешевле электрического, а сам аппарат проще и дешевле биметаллического.

Водяной приточный калорифер и калорифер водяной для отопления — это одна и та же машина в двух режимах работы. В первом случае она греет наружный воздух до приточной температуры, во втором работает на рециркуляции и держит температуру в помещении. Калорифер водяной для приточной вентиляции подбирают по расходу воздуха и параметрам теплоносителя, а не по площади помещения.

В группе две конструкции на 60 типоразмеров. КВС и КВБ — пластинчатые: оребрение набрано штампованными стальными пластинами, три и четыре ряда трубок соответственно. КСн (он же КСкс) — оребрённый стальной лентой, накатанной по спирали, в двух-, трёх- и четырёхрядном исполнении.

Мощность по группе — от 22,5 кВт у КСн2-1 до 602,7 кВт у КСн4-12, расход воздуха от 2 000 до 25 000 м³/ч. Число ходов по воде — четыре: перегородки в крышках заставляют воду проходить теплообменник несколько раз, снимая с той же поверхности больше тепла.

Конструкция КВС, КВБ, КСн

Теплообменник собран из стальных трубок, развальцованных в трубных решётках. Крышки закрыты коллекторами с перегородками — именно они задают четыре хода по воде. Корпус сварной, из листовой стали, с фланцами по фронту под приточную установку.

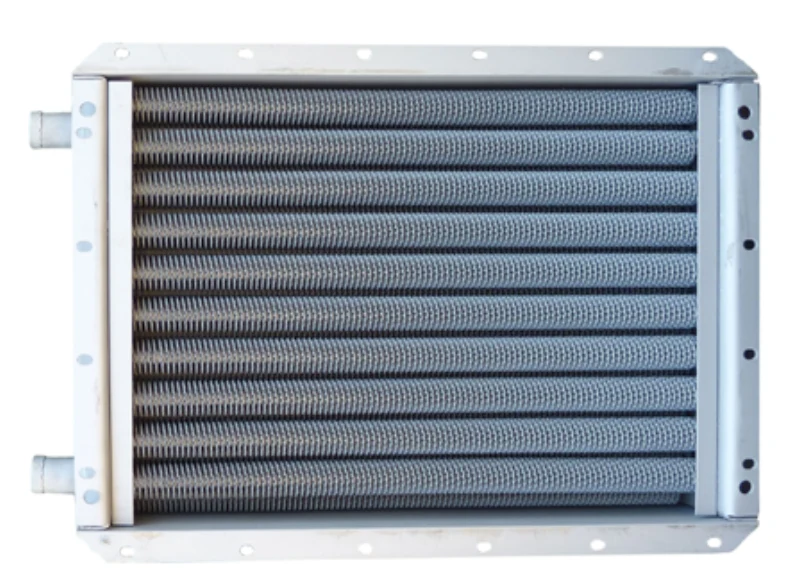

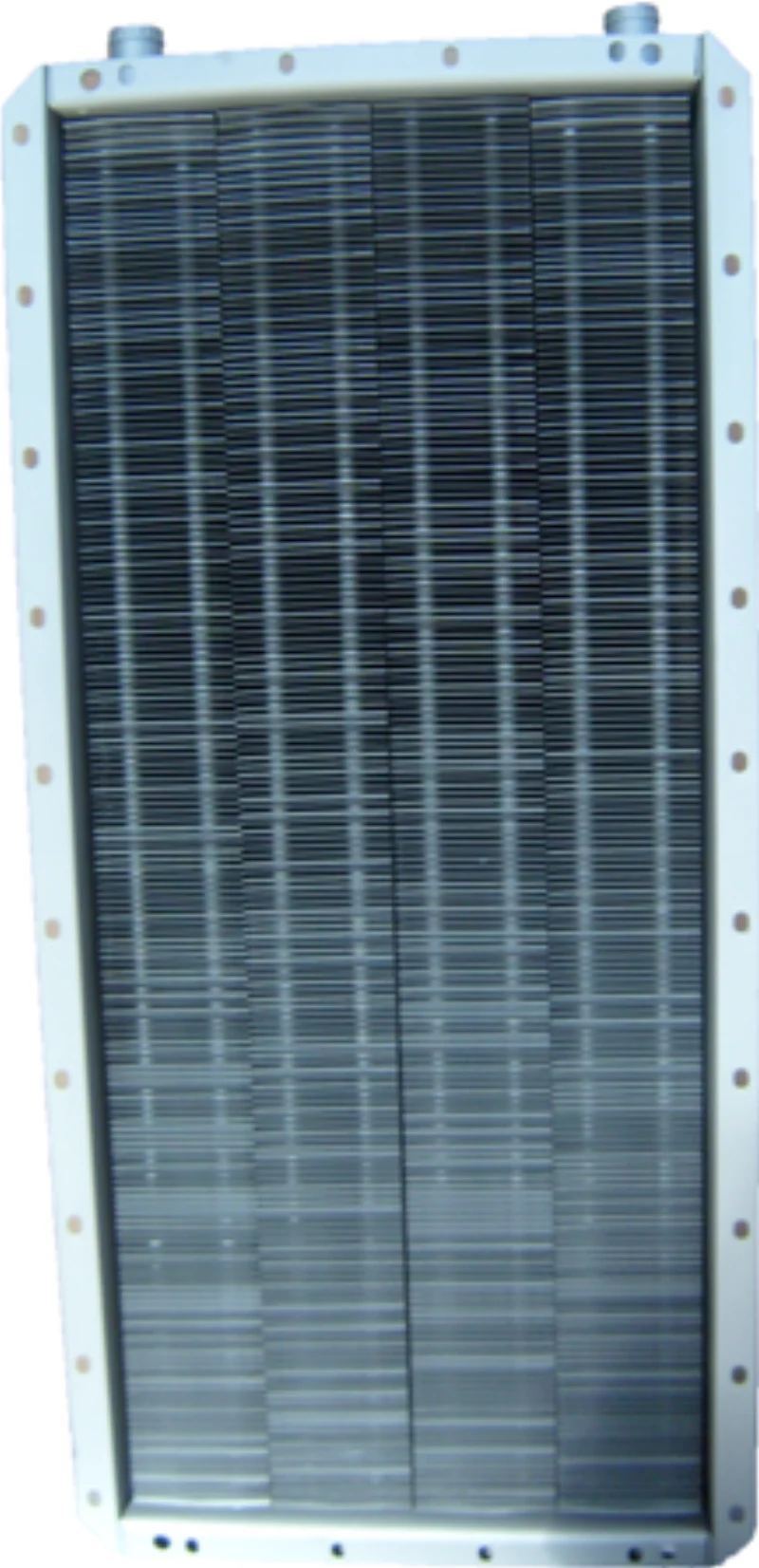

Разница между сериями — в оребрении. У КВС и КВБ на пучок трубок насажены штампованные пластины, у КСн лента накатана по спирали на каждую трубку. При одном номере спиральное оребрение даёт близкую поверхность, и перевеса ни у одной конструкции нет: у КСн3-1 это 8,3 м² против 8,1 м² у КВС-1, а у четырёхрядных наоборот — 14,2 м² у КСн4-6 против 14,4 м² у КВБ-6. Мощность у КСн при этом выше: 34,4 против 28,7 кВт у первого номера.

Фронтальное сечение задаётся номером и одинаково в обеих сериях, поэтому аппараты одного номера взаимозаменяемы по проёму и различаются мощностью, массой и глубиной: КВБ-1 весит 50 кг, КВС-1 — 40 кг. Ряд при этом не монотонный: он идёт двумя подгруппами, и у шестого номера сечение 0,267 м² против 0,437 м² у пятого.

Исполнения и схемы КВС, КВБ, КСн

Климатическое исполнение КВС, КВБ, КСн по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения КВС, КВБ, КСн

Теплоноситель — горячая или перегретая вода 150/70 °С, рабочее давление до 1,2 МПа. Воздух должен быть чистым: запылённость не более 0,15 мг/м³, без липких веществ и волокнистых материалов.

Главный риск водяного калорифера — разморозка. Если он греет наружный воздух, нужен узел обвязки со смесительным клапаном, циркуляционным насосом и автоматикой защиты. В комплект калорифера это не входит и подбирается под схему установки.

Для пара эти калориферы не подходят: четыре хода по воде рассчитаны на проток жидкости, а не на конденсацию. Для пара берут КПС или КПБ того же номера — у них ряд сечений совпадает с водяным. У КФС и КФБ ряд свой, по номеру они не подменяются.

Характеристики в таблицах даны для расчётных условий каталога. При другом графике теплоносителя и другой температуре воздуха на входе мощность пересчитывают.

Подбирают калорифер в два приёма. Сначала по расходу воздуха выбирают номер: фронтальное сечение должно дать массовую скорость в расчётных пределах — у первого номера это 0,2 м², у двенадцатого 2,488 м². Затем проверяют мощность при вашем графике теплоносителя и, если трёхрядного не хватает, берут четырёхрядный того же номера: он встанет в тот же проём. Разница между КВБ-12 и КВС-12 — 433 против 387,3 кВт при массе 440 и 350 кг.

Подбор КВС, КВБ, КСн: что нужно от заказчика

Чтобы подобрать КВС, КВБ, КСн, инженеру нужны расход воздуха в м³/ч, температура на входе и требуемая на выходе, параметры теплоносителя и запылённость среды. По ним определяются типоразмер, число рядов и схема обвязки — и называется конечная цена, а не вилка.

Технические характеристики КВС, КВБ, КСн по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена КВС, КВБ, КСн и от чего она зависит

Цена водяного калорифера складывается из номера типоразмера, числа рядов и типа оребрения. Номер задаёт фронтальное сечение и металлоёмкость — от 0,2 до 2,488 м², это главный множитель.

Второе — ряды. При одном номере четырёхрядный содержит на треть больше трубок: КВБ-1 весит 50 кг против 40 кг у КВС-1, и разница в массе переходит в цену напрямую.

Третье — оребрение. Спирально-накатное сложнее пластинчатого и стоит дороже при равном номере. Точную цену под ваше исполнение и объём партии подтверждает менеджер.

Родственные модели КВС, КВБ, КСн

С чем ещё сравнивают КВС, КВБ, КСн и что берут вместо него:

• КСк — соседняя модель того же класса
• КПС, КПБ, КФС, КФБ, КФСО, КП-Сн — соседняя модель того же класса

Как купить КВС, КВБ, КСн: цена, доставка, оплата и возврат

Поставщик КВС, КВБ, КСн

Поставку КВС, КВБ, КСн ведёт ООО «Аквент», Уфа. Среди заказчиков: Газпром нефть, Русал, Норникель, Северсталь, ММК, Акрон, Уралхим, НЛМК.

Аналоги КВС, КВБ, КСн и соответствие обозначений
