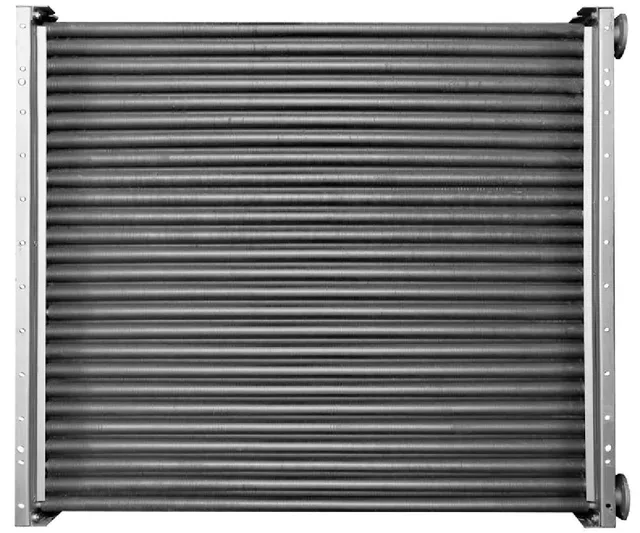

Теплообменник для вентиляции базовый ТБ3

Назначение ТБ3

ТБ3 — базовый теплообменник для вентиляции: биметаллический, со спирально-накатным оребрением, для нагрева воздуха в системах вентиляции, отопления и кондиционирования.

Главное назначение — комплектация центральных кондиционеров КТЦ3 производительностью по воздуху от 10 000 до 250 000 м³/ч. Отсюда и форма ряда: восемнадцать типоразмеров подобраны так, чтобы закрыть весь размерный ряд камер, а не отдельную приточку.

Площадь поверхности теплообмена по ряду — от 14,55 до 120,8 м², масса от 68 до 344 кг. Теплообменник для приточной вентиляции подбирают именно по площади: производительность по теплу зависит от того, какой теплоноситель и какая температура воздуха будут на объекте.

Конструкция ТБ3

Теплообменник собран из теплоотдающих элементов, трубных решёток, коллекторов и штуцеров с фланцами. Теплоотдающий элемент — стальная электросварная труба Ø22×1,5 мм с алюминиевым накатным оребрением Ø41 мм и шагом рёбер 2,8 мм.

Ряд разложен по трём глубинам трубного пучка: один ряд труб, полтора и два. Один ряд даёт от 14,55 до 60,4 м² поверхности, полтора — от 20,9 до 88,7 м², два — от 29,1 до 120,8 м². В обозначении это первое число: ТБ3-10, ТБ3-15 и ТБ3-20 соответственно.

По внутреннему теплоносителю теплообменники выполнены в шести- или восьмиходовом исполнении — в зависимости от типоразмера. Живое сечение для прохода теплоносителя от 0,0123 до 0,0296 м².

Две длины: короткая с присоединительным размером A 876 мм при габаритной длине L 920 мм и длинная с A 1 703 мм при L 1 747 мм. Четыре высоты: H 997, 1 247, 1 497 и 1 997 мм, чему отвечает высота фронта H1 861, 1 109, 1 365 и 1 869 мм. Глубина корпуса 180 мм, шаг крепёжных отверстий 125 мм, диаметр отверстий 12 мм.

Теплообменник базовый — это теплообменник для системы вентиляции, а не самостоятельный аппарат: он идёт внутрь камеры кондиционера. Теплообменники для вентиляции водяные этого ряда работают на воде температурой до 190 °С.

Штуцеры теплоносителя выведены на фланцы Ø57 и Ø110 мм с разных сторон корпуса. Исполнения 01 и 02 в обозначении различают короткую и длинную версии: короткое исполнение 01 существует только для высот 997 и 1 247 мм, для двух старших высот выпускается только длинное 02.

Исполнения и схемы ТБ3

Климатическое исполнение — ХЛ и У, категория размещения 3 по ГОСТ 15150-69: холодный и умеренный климат, размещение в помещении или под навесом. Так задано паспортом изделия.

Рабочая среда и ограничения ТБ3

Теплоноситель — горячая или перегретая вода температурой не более 190 °С и давлением не более 1,2 МПа. Характеристики теплоносителя по п. 4.8 РД 34.20.501-95.

Обратите внимание: предел по температуре у ТБ3 выше, чем у воздухонагревателей ВНВ и ВНП, — 190 °С против 180 °С. Это следствие другого назначения: базовый теплообменник рассчитан на контур центрального кондиционера, где теплоноситель горячее.

Воздух не должен содержать липких веществ и волокнистых материалов, содержание химически агрессивных веществ ограничено ГОСТ 12.1.005-88. Климатическое исполнение ХЛ и У, категория размещения 3 по ГОСТ 15150-69 — в обозначении это суффикс У3.

В таблице нет производительности по теплу, и это не пропуск. У базового теплообменника мощность не фиксирована: она считается под конкретную пару «теплоноситель — воздух» по площади поверхности и живому сечению. Придумывать за источник мы не станем — расчёт делает инженер под ваши температуры.

Живое сечение по ряду ведёт себя не так, как ожидаешь: у типоразмеров высотой 1 247 мм оно меньше, чем у соседних высот. Так в источнике, и это не опечатка разбора: 0,0123 м² у ТБ3-10.12 против 0,0148 м² у ТБ3-10.10 и ТБ3-10.15. При расчёте сопротивления контура на это стоит смотреть внимательно.

Подбор ТБ3: что нужно от заказчика

Чтобы подобрать ТБ3, инженеру нужны четыре величины: расход воздуха в м³/ч, температура воздуха на входе и на выходе, параметры теплоносителя и запылённость среды. По ним определяются типоразмер, число рядов и схема обвязки — и называется конечная цена, а не вилка.

Технические характеристики ТБ3 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Характеристики ТБ3 приведены по паспорту завода-изготовителя: в печатном каталоге Аквента таблиц по этой марке нет вовсе. Числа проверены построчно, придуманных среди них нет.

Прочерк в ячейке значит, что величина по этой позиции в источнике не приведена: придумывать её мы не будем.

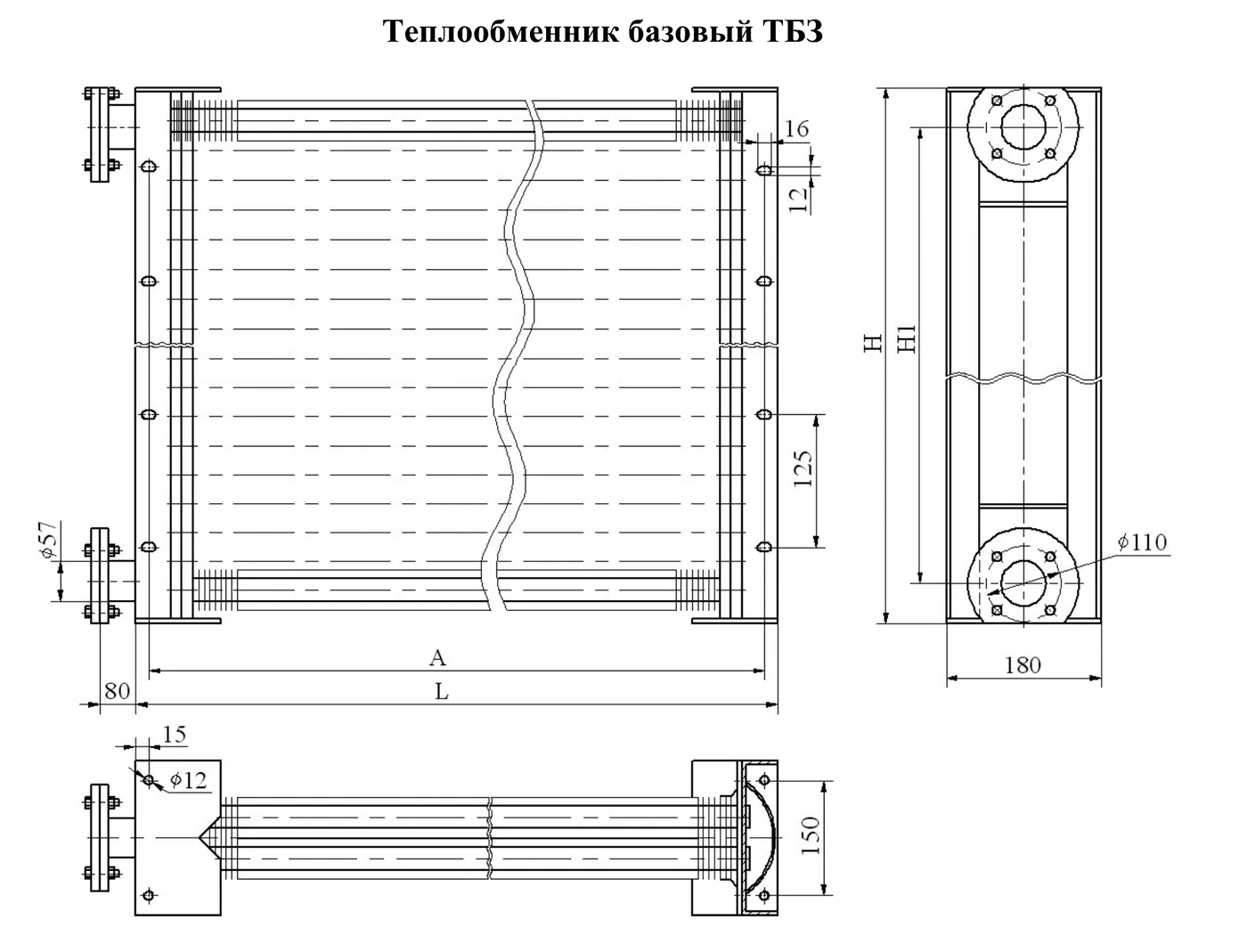

Габаритные и присоединительные размеры ТБ3

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ТБ3 даны в миллиметрах и взяты из паспорта завода-изготовителя. Буквенные обозначения — как на чертеже в каталоге.

Цена ТБ3 и от чего она зависит

Стоимость ТБ3 считается под конфигурацию: типоразмер, материал проточной части, двигатель, схема установки. Готовой строки в прайсе нет, поэтому цену даём расчётом. Чтобы он был точным, нужны расход, давление, температура и запылённость среды.
