ЦОЛ

Назначение ЦОЛ

ЦОЛ — циклон для зерновой аспирации, разработан ЛИОТ в 1968 году. Применяется на предприятиях по хранению и переработке зерна: элеваторы, мельницы, крупозаводы. Назначение по справочнику — улавливание крупной зерновой пыли в аспирационных установках.

На своей пыли ЦОЛ показывает 95–98 % общей эффективности в аспирационной установке элеватора; в среднем по замерам — около 90 %. Такие цифры достижимы именно на крупной зерновой пыли: она тяжёлая и хорошо отбрасывается к стенке.

Ряд ЦОЛ — девять типоразмеров от ЦОЛ-1 до ЦОЛ-18, диаметры корпуса 453–1 936 мм. Расход считается по формуле справочника L = 4 823 · D² и составляет от 990 до 18 080 м³/ч. Масса аппарата — от 68 до 1 055 кг, высота — от 1 948 до 6 796 мм.

Сопротивление ЦОЛ — 781 Па, одно из самых низких в подборке. Для аспирации это важно: в зерновых системах вентилятор тянет длинную разветвлённую сеть, и лишние сотни паскалей на циклоне сразу превращаются в увеличение мощности привода.

Конструкция ЦОЛ

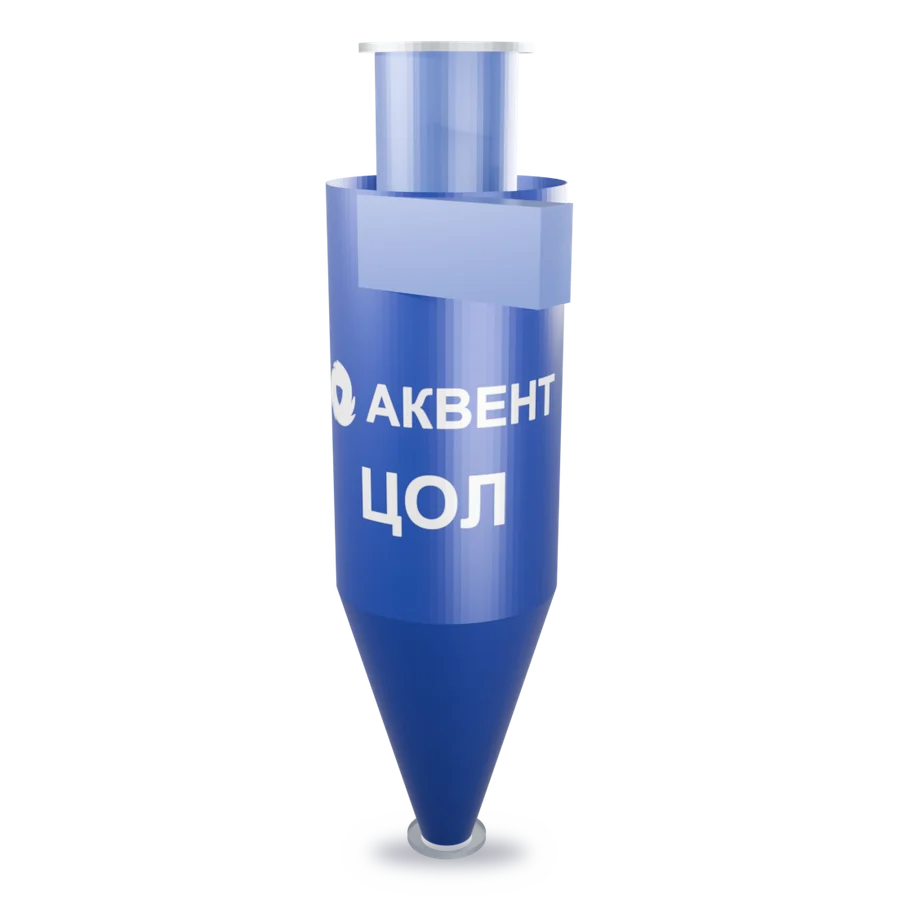

У ЦОЛ есть характерная деталь — зонт над выхлопом диаметром 1,2D. Выхлопная труба выступает над крышкой на 0,52–0,56 диаметра, её внутренний диаметр 0,58D, входной патрубок 0,36D с наклоном 7°. Аппарат выпускается правого и левого исполнения.

Масса ЦОЛ растёт быстрее диаметра: ЦОЛ-1 при ∅453 мм весит 68 кг, ЦОЛ-18 при ∅1 936 мм — 1 055 кг, то есть при росте диаметра в 4,3 раза масса увеличивается в 15,5 раза. Под верхние типоразмеры считают опорную конструкцию, а не подвес.

Обозначение типоразмера у ЦОЛ — не диаметр, а номер: ЦОЛ-1, ЦОЛ-1,5, ЦОЛ-3 и далее. Соответствие номера диаметру корпуса приведено в таблице характеристик на этой странице: заказывать нужно по номеру, а подбирать — по расходу.

Оговорка про диаметры. Справочник приводит по ЦОЛ два ряда из разных источников: один даёт наружные диаметры 453–1 932 мм, другой — 453–1 936 мм с указанием диаметра пылевыпуска. Таблица на этой странице собрана по второму, вместе с высотами и массами; расхождение в несколько миллиметров относится к тому, наружный это диаметр или внутренний, и на подбор по расходу не влияет.

Что стоит за цифрой сопротивления ЦОЛ: коэффициент ζ = 430, плотность газа 1,2 кг/м³, условная скорость 1,74 м/с — вместе они дают 781 Па. Диаметр в формулу не входит, поэтому и ∅453, и ∅1 936 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе ЦОЛ — 1,74 м/с, во входном патрубке — 18,9 м/с. Разница в 10,9 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

По массе ряд ЦОЛ идёт от 68 до 1 055 кг — речь о корпусе, без бункера с пылью и без опор. Проектировщику нужна не она, а полная нагрузка на площадку: масса аппарата плюс масса уловленного материала.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции ЦОЛ заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения ЦОЛ: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «ЦОЛ-6 Н» — марка с номером типоразмера и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений ЦОЛ: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения ЦОЛ

ЦОЛ рассчитан на сухую зерновую пыль. Справочник прямо оговаривает, что аппарат не предназначен для слипающихся и волокнистых пылей: и то и другое забивает конус и выхлопную трубу, после чего циклон перестаёт работать как циклон.

Зерновая пыль взрывоопасна, и это определяет требования к исполнению: на элеваторах и мельницах циклон ставят во взрывозащищённом варианте, с искробезопасной конструкцией и соответствующей обвязкой. Обычное исполнение из углеродистой стали для таких производств не подходит.

Для мукомольных линий с пищевым регламентом корпус изготавливается из пищевой нержавеющей стали. Это отдельная спецификация и отдельный срок изготовления — от 25 рабочих дней.

Эффективность улавливания ЦОЛ

Одной цифры «эффективность ЦОЛ» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 2 результата испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность ЦОЛ считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор ЦОЛ по расходу газа

Подбор ЦОЛ идёт по расходу аспирационной сети: по формуле L = 4 823 · D² диаметр однозначно определяется расходом, а номер типоразмера берётся из таблицы. Второй вопрос — исполнение: для зерновой пыли почти всегда взрывозащищённое.

Типоразмер ЦОЛ выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для ЦОЛ оптимальная условная скорость Vц = 1,74 м/с (стр. 212); справочник сводит это в готовый коэффициент — L = 4 823·D², и считать удобнее по нему.

Пример: нужно очистить 5 890 м³/ч. По формуле L = 4 823·D², откуда D = √(L / 4 823) получаем 1,105 м, то есть ∅1 105 мм — это ЦОЛ-6 в таблице выше. Сопротивление такого аппарата — 781 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅1 936 мм — верхнего типоразмера ряда ЦОЛ, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Технические характеристики ЦОЛ по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик ЦОЛ — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 215). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 4823·D² (стр. 212). Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить ЦОЛ: цена, срок изготовления, доставка и оплата

Купить ЦОЛ можно только по спецификации: готовой цены на складе у циклона не бывает. Стоимость складывается из диаметра корпуса, толщины стенки, материала и комплектации — бункер, пылевой затвор, раскручиватель и опорная конструкция считаются отдельными позициями. Назовите расход газа и тип пыли — расчёт с ценой пришлём в тот же день.

Изготовление ЦОЛ занимает от 15 рабочих дней с момента, когда согласована спецификация и получен аванс. Взрывозащищённое и пищевое исполнения идут дольше — от 25 рабочих дней. Отправляем любой транспортной компанией, погрузку и крепление берём на себя.

Оплата ЦОЛ — по договору поставки, безналичная, с НДС. Работаем по авансу 50 % с доплатой перед отгрузкой; для повторных заказчиков условия обсуждаются отдельно. Счёт выставляем в день согласования спецификации, отсрочку закрепляем приложением к договору.

Гарантийный срок ЦОЛ — 12 месяцев со дня отгрузки. Документы: паспорт, сертификат качества на металл, руководство по монтажу и обслуживанию. Отдельно оформляется расчёт эффективности по вашей пыли, если он требуется проектной организации.

Возврат и обмен ЦОЛ регулируются договором поставки. Изделие изготавливается по индивидуальной спецификации, поэтому возврату без причины оно не подлежит — это прямо оговаривается до счёта. Брак, несоответствие спецификации или повреждение при перевозке меняем или устраняем за свой счёт, срок рекламации — 20 рабочих дней с даты приёмки.

Поставщик ЦОЛ

Поставку ЦОЛ ведёт ООО «Аквент», Уфа. Среди заказчиков: СИБУР, Северсталь, ЕвроХим, Татнефть, ММК, Газпром нефть, НЛМК, Акрон.

Соседние модели ЦОЛ

• УЦ-38 — циклон для мукомольных производств: ряд ∅250–850 мм, расход 160–1 900 м³/ч.
• ЦРк — циклон-разгрузитель пневмотранспорта: сопротивление ниже: 676 Па против 781 Па; ряд ∅200–750 мм, расход 180–2 540 м³/ч.
• ЛИОТ — циклон для деревообработки: сопротивление выше: 798 Па против 781 Па; ряд ∅552–1 886 мм, расход 1 460–17 090 м³/ч.
