СК-ЦН-34

Назначение СК-ЦН-34

СК-ЦН-34 — конический циклон НИИОГАЗ 1969 года для тонкой очистки газов. Диаметр разделения d₅₀ = 1,95 мкм — вдвое лучше, чем у ЦН-15, и именно поэтому его применяют там, где обычный цилиндрический циклон остаточную запылённость не вытягивает.

Целевое назначение по справочнику — производство технического углерода: улавливание твёрдых частиц после реакторов и вспомогательных систем (пневмотранспорт, газотранспорт, аспирация, пневмоуборка). Оттуда же — установки каталитического крекинга нефтепродуктов и дегидрирования бутана.

Общая эффективность СК-ЦН-34 в опытах доходит до 95 % на полидисперсной пыли с медианой 10 мкм; при ∅1000 мм и рабочей точке Vц = 1,7 м/с зафиксировано 89 %. Величина падает с ростом диаметра корпуса: при ∅300 мм это 91–94 %, при ∅1500 мм — уже 88–90 %.

Плата за тонкую очистку — сопротивление. Коэффициент ζ = 1 150 против 165 у ЦН-15, гидравлическое сопротивление 1 994 Па. Это почти вдвое больше, и вентилятор под такую систему подбирается соответственно.

Конструкция СК-ЦН-34

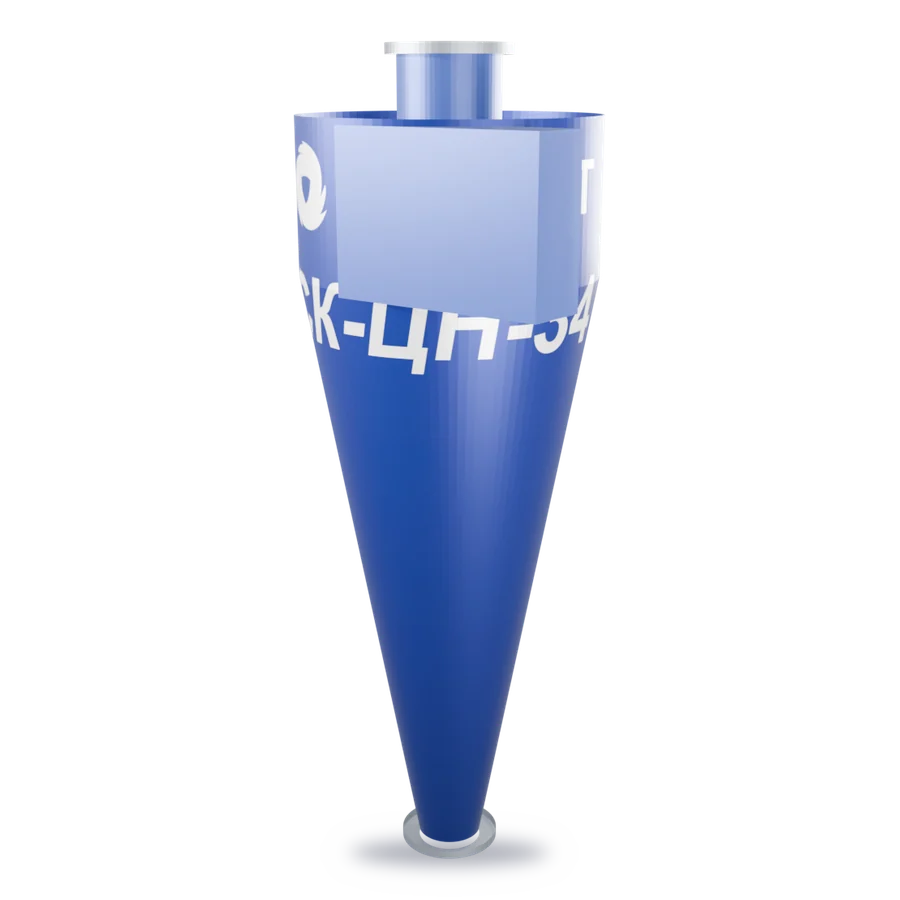

У СК-ЦН-34 длинная коническая часть и малая условная скорость — 1,7 м/с против 3,5 у ЦН-15. Частица дольше остаётся в поле центробежных сил и успевает дойти до стенки: отсюда и диаметр разделения 1,95 мкм. Габарит при равной производительности получается больше, чем у ЦН, — справочник прямо отмечает это как причину, по которой СК-ЦН-34 редко ставят группами.

Материал основных деталей по справочнику: улитка, конус, бункер, подкладные листы, косынки и фланцы — сталь 12Х18Н10Т; опорные лапы, подогреватель и крепёж — углеродистая сталь обыкновенного и качественного качества. То есть в заводском исполнении по справочнику проточная часть уже нержавеющая — доплачивать за неё отдельно не нужно. Углеродистое исполнение мы тоже делаем, оно дешевле и идёт туда, где среда этого не требует.

Полная высота с бункером у СК-ЦН-34 — от 1 959 мм при ∅400 до 13 850 мм при ∅3000, диаметр бункера — от 500 до 3 600 мм. Габарит по улитке в плане и ширина растут пропорционально: 740×800 мм у ∅600 и 4 370×4 495 мм у ∅3600.

Коэффициент гидравлического сопротивления корпуса СК-ЦН-34 — ζ = 1150. Отсюда и берётся сопротивление 1 994 Па в таблице: Δp = ζ·ρ·Vц²/2 при плотности газа 1,2 кг/м³ и условной скорости Vц = 1,7 м/с. Сопротивление у циклона почти не зависит от диаметра — его определяют форма корпуса и скорость, а не размер, поэтому по всему ряду СК-ЦН-34 от ∅400 до ∅3 000 мм цифра одна.

Две скорости СК-ЦН-34 различаются в 7,1 раза: 1,7 м/с в самом корпусе и 12,1 м/с во входном патрубке. Узкий вход разгоняет поток, широкий корпус его замедляет — на этой разнице и живёт центробежное поле, которое отбрасывает пыль к стенке.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции СК-ЦН-34 заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения СК-ЦН-34: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «СК-ЦН-34 ∅1 200 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений СК-ЦН-34: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу. По справочнику материал СК-ЦН-34 в заводском исполнении: улитка, конус, бункер, подкладные листы, косынки, фланцы — сталь 12Х18Н10Т; опорные лапы, подогреватель, крепёж — углеродистая обыкновенная и качественная сталь.

Рабочая среда и ограничения СК-ЦН-34

Температурный предел СК-ЦН-34 задан не одним числом, а по группам типоразмеров: аппараты ∅600–800 мм работают до 120 °С, ∅900–1800 мм — до 300 °С, ∅2000–3600 мм — до 400 °С. Это редкий случай, когда предел зависит от размера корпуса, и его нельзя переносить с одного типоразмера на другой.

Разрежение — не более 10 кПа для ∅600–800 мм и не более 6 кПа для ∅900–3600 мм. Входная запылённость — до 1 000 г/м³. Любопытная особенность: эффективность СК-ЦН-34 с ростом запылённости не падает, а растёт — при ∅300 мм от 70 % при почти чистом газе до 87 % при концентрации выше 1 г/м³.

Справочник оговаривает, что целевое назначение аппарата — сажевое производство, а иное применение согласуется с изготовителем. На практике это значит, что под нетиповую задачу нужен расчёт по вашей пыли, а не ссылка на паспортную цифру.

Пределы применения СК-ЦН-34 по справочнику: разрежение не более 10 кПа. По температуре газа предел у СК-ЦН-34 задан не одним числом, а по типоразмерам: 600÷800: 120; 900÷1800: 300; 2000÷3600: 400 (по типоразмерам, источник [1]. Это границы, за которыми аппарат работает, но расчётной эффективности уже не даёт: горячий газ меняет плотность и скорость, а сверхнормативная запылённость забивает бункер быстрее, чем его успевают опорожнять.

Эффективность улавливания СК-ЦН-34

Одной цифры «эффективность СК-ЦН-34» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 11 результатов испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность СК-ЦН-34 считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор СК-ЦН-34 по расходу газа

СК-ЦН-34 выбирают, когда известна остаточная запылённость, которую нужно получить, и обычный циклон её не даёт. Если такого требования нет, аппарат окажется избыточным: он крупнее и сопротивляется сильнее при той же производительности.

Типоразмер СК-ЦН-34 выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для СК-ЦН-34 оптимальная условная скорость Vц = 1,7 м/с (стр. 120).

Пример: нужно очистить 6 920 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 1,2 м, то есть ∅1 200 мм — это СК-ЦН-34-1200 в таблице выше. Сопротивление такого аппарата — 1 994 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅3 000 мм — верхнего типоразмера ряда СК-ЦН-34, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Дисперсность пыли — второй ключ подбора. Диаметр разделения СК-ЦН-34 d₅₀ = 1,95 мкм: частицы такого размера улавливаются наполовину, крупнее — почти полностью, мельче — хуже. Если в потоке преобладает фракция мельче 1,95 мкм, одним циклоном задача не решается: за ним ставят рукавный фильтр или мокрый пылеуловитель, а сам СК-ЦН-34 работает первой ступенью и снимает основную массу.

Технические характеристики СК-ЦН-34 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик СК-ЦН-34 — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 126). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить СК-ЦН-34: цена, срок изготовления, доставка и оплата

Купить СК-ЦН-34 можно только по спецификации: готовой цены на складе у циклона не бывает. Стоимость складывается из диаметра корпуса, толщины стенки, материала и комплектации — бункер, пылевой затвор, раскручиватель и опорная конструкция считаются отдельными позициями. Назовите расход газа и тип пыли — расчёт с ценой пришлём в тот же день.

Поставка СК-ЦН-34: от 15 рабочих дней на базовое исполнение, от 25 — на нержавеющее, пищевое и взрывозащищённое. Батарейные аппараты и крупные типоразмеры отгружаем в разобранном виде: корпус, конус и бункер соединяются болтами по фланцам, поэтому сборка на площадке обходится без сварки, а перевозка — без негабарита.

Расчёты за СК-ЦН-34 ведём по договору, безналично, с НДС. Аванс закрывает закупку металла, остаток оплачивается перед отгрузкой. Отсрочка возможна и оформляется отдельным приложением — устных договорённостей по деньгам не держим.

На СК-ЦН-34 даём 12 месяцев гарантии. С изделием едут паспорт, сертификаты на применённый металл и схема с присоединительными размерами. Срок службы корпуса определяется абразивностью пыли: под абразив закладывают увеличенную толщину стенки или футеровку, и это оговаривается в спецификации заранее.

Возврат и обмен СК-ЦН-34 регулируются договором поставки. Изделие изготавливается по индивидуальной спецификации, поэтому возврату без причины оно не подлежит — это прямо оговаривается до счёта. Брак, несоответствие спецификации или повреждение при перевозке меняем или устраняем за свой счёт, срок рекламации — 20 рабочих дней с даты приёмки.

Поставщик СК-ЦН-34

Поставку СК-ЦН-34 ведёт ООО «Аквент», Уфа. Среди заказчиков: Уралхим, СИБУР, Газпром нефть, ЕвроХим, Норникель, Северсталь, Акрон, ММК.

Соседние модели СК-ЦН-34

• СДК-ЦН-33 — циклон конический: грубее по фракции — d₅₀ 2,31 мкм против 1,95 мкм; сопротивление ниже: 1 440 Па против 1 994 Па; ряд ∅400–3 000 мм, расход 900–50 870 м³/ч.
• СЦН-40 — циклон для мелкой и абразивной пыли: ловит более мелкую фракцию — d₅₀ 1 мкм против 1,95 мкм; сопротивление выше: 2 380 Па против 1 994 Па; ряд ∅300–3 000 мм, расход 480–48 320 м³/ч.
• ЦН-15 — циклон нииогаз, универсальный: грубее по фракции — d₅₀ 4,5 мкм против 1,95 мкм; сопротивление ниже: 1 176 Па против 1 994 Па; ряд ∅200–2 000 мм, расход 400–39 560 м³/ч.
