Назначение ВКП-Б
ВКП-Б — канальный вентилятор для прямоугольных воздуховодов с назад загнутыми лопатками рабочего колеса. Такое колесо держит напор при росте сопротивления сети и не перегружает двигатель на открытой трассе.
В каталоге 12 типоразмеров: производительность от 1 000 до 14 400 м³/ч, двигатели 0,135–3,9 кВт при 880–2 700 об/мин, масса от 10,5 до 105 кг.
Потолок расхода у ВКП-Б почти вдвое выше, чем у обычного ВКП, при том же сечении канала.
Конструкция ВКП-Б
Частота вращения в ряду ВКП-Б — 880–2 700 об/мин, по синхронным группам это 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКП-Б 1000, ВКП-Б 1500, ВКП-Б 3000, и это то же самое, что «ВКП-Б на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее.
Масса ВКП-Б растёт от 10,5 до 105 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
Вентилятор ВКП-Б — так эту позицию чаще всего и спрашивают; в документации она проходит как ВКП-Б.
Исполнения и схемы ВКП-Б
Проточная часть ВКП-Б по прайсу завода идёт в одном исполнении — углеродистая сталь. Это задаёт и границу применения: углеродистая сталь для чистого воздуха.
Климатическое исполнение ВКП-Б по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения ВКП-Б по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | под заказ |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | под заказ |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | под заказ |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: ВКП-Б №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКП-Б есть цена на 1 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения ВКП-Б
ВКП-Б рассчитан на чистый воздух и неагрессивные смеси. Абразивная и волокнистая пыль недопустимы: назад загнутое колесо к налипанию чувствительнее прямых лопаток, разбаланс наступает быстрее.
Для влажных и химически активных сред считается коррозионностойкое исполнение.
Подбор ВКП-Б: что нужно от заказчика
Чтобы подобрать ВКП-Б, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВКП-Б перекрывает производительность до 14 400 м³/ч и полное давление до 1 000 Па, но не одновременно. Одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
До ВКП-Б 80-50-4D включительно масса не выходит за 64,5 кг — ВКП-Б ставят на раму силами двух монтажников. Типоразмеры ВКП-Б 100-50-4D, ВКП-Б 100-50-6D — 102–105 кг: нужна таль или автопогрузчик.
Технические характеристики ВКП-Б по типоразмерам
| Типоразмер | Линия | Частота, об/мин | Двигатель, кВт | Ток, А | Расход, м³/ч | Полное давление, Па | Масса, кг |
|---|---|---|---|---|---|---|---|
| ВКП-Б 40-20-2Е | ВКП-Б - - Е ( В) | 2 650 | 0,135 | 0,6 | 1 000–1 000 | 0–500 | 10,5 |
| ВКП-Б 50-25-2Е | ВКП-Б - - Е ( В) | 2 650 | 0,135 | 0,6 | 1 050–1 050 | 0–500 | 12,7 |
| ВКП-Б 50-30-2Е | ВКП-Б - - Е ( В) | 2 700 | 0,225 | 1 | 1 800–1 800 | 0–700 | 13,2 |
| ВКП-Б 60-30-4Е | ВКП-Б - - Е ( В) | 1 360 | 0,22 | 1 | 2 200–2 200 | 0–280 | 22,5 |
| ВКП-Б 60-30-4D | ВКП-Б - - D ( В) | 1 380 | 0,22 | 0,5 | 2 200–2 200 | 0–280 | 22,5 |
| ВКП-Б 60-35-4D | ВКП-Б - - D ( В) | 1 350 | 0,54 | 1 | 4 000–4 000 | 0–400 | 35,1 |
| ВКП-Б 60-35-4Е | ВКП-Б - - E ( В) | 1 350 | 0,56 | 2,5 | 4 000–4 000 | 0–390 | 35,1 |
| ВКП-Б 70-40-4D | ВКП-Б - - D ( В) | 1 260 | 0,81 | 1,36 | 5 600–5 600 | 0–450 | 43,9 |
| ВКП-Б 70-40-4Е | ВКП-Б - - E ( В) | 1 340 | 0,83 | 4,1 | 5 400–5 400 | 0–450 | 43 |
| ВКП-Б 80-50-4D | ВКП-Б - - D ( В) | 1 330 | 1,56 | 2,9 | 7 800–7 800 | 0–600 | 64,5 |
| ВКП-Б 100-50-4D | ВКП-Б - - D ( В) | 1 330 | 3,9 | 6,1 | 14 400–14 400 | 0–1 000 | 102 |
| ВКП-Б 100-50-6D | ВКП-Б - - D ( В) | 880 | 1,005 | — | 9 400–9 400 | —–— | 105 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКП-Б без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Цены ВКП-Б по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Углеродистая сталь, ₽ |
|---|---|---|---|
| ВКП-Б 40-20-2Е | 0,135 | 2 650 | 20 990 |
| ВКП-Б 50-25-2Е | 0,135 | 2 650 | 25 230 |
| ВКП-Б 50-30-2Е | 0,225 | 2 700 | 27 770 |
| ВКП-Б 60-30-4Е | 0,22 | 1 360 | 50 040 |
| ВКП-Б 60-30-4D | 0,22 | 1 380 | 50 040 |
| ВКП-Б 60-35-4D | 0,54 | 1 350 | 67 250 |
| ВКП-Б 60-35-4Е | 0,56 | 1 350 | 67 250 |
| ВКП-Б 70-40-4D | 0,81 | 1 260 | 96 600 |
| ВКП-Б 70-40-4Е | 0,83 | 1 340 | 96 600 |
| ВКП-Б 80-50-4D | 1,56 | 1 330 | 140 760 |
| ВКП-Б 100-50-4D | 3,9 | 1 330 | 226 760 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ВКП-Б розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.
В таблице характеристик выше есть конфигурация, которой нет в прайсе завода: ВКП-Б 100-50-6D на 1,005 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.

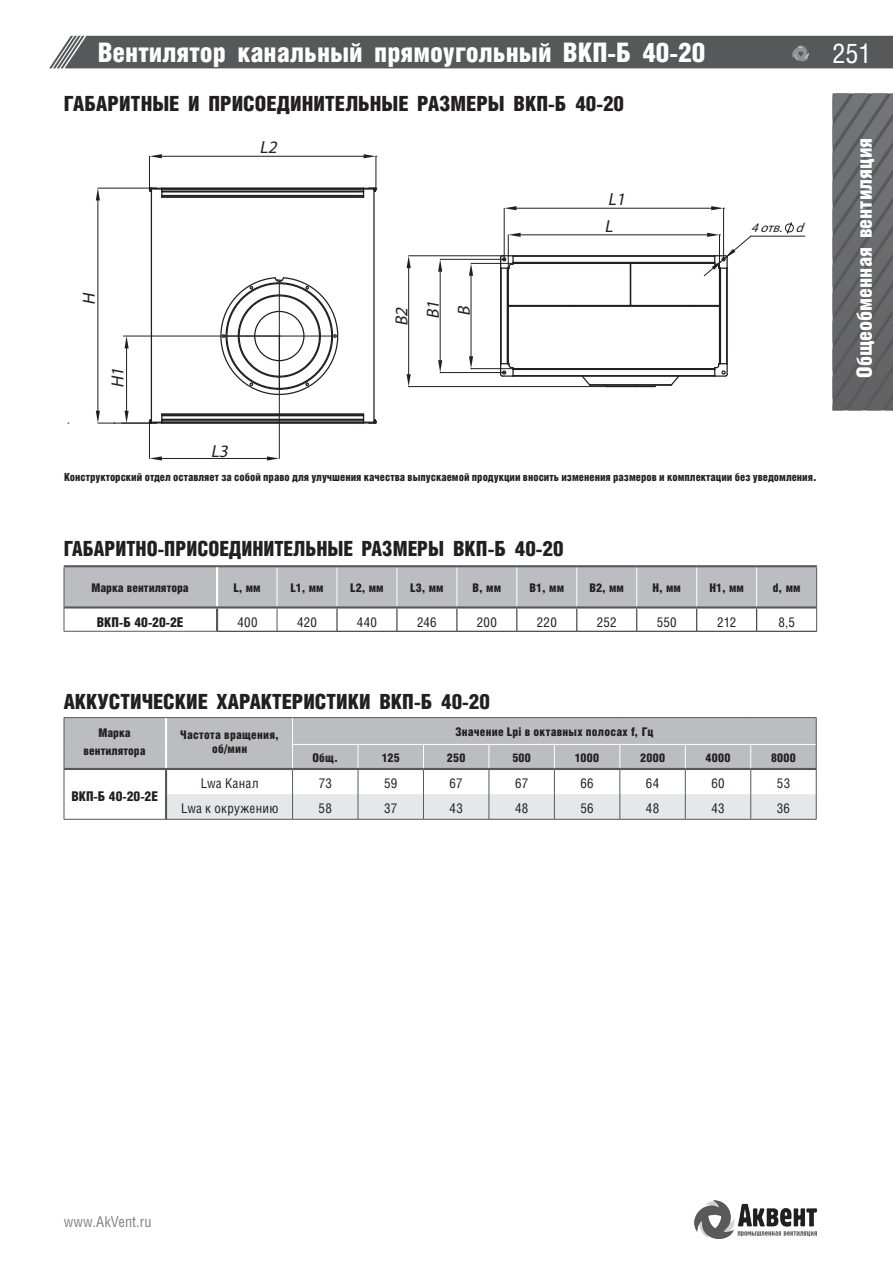

Габаритные и присоединительные размеры ВКП-Б

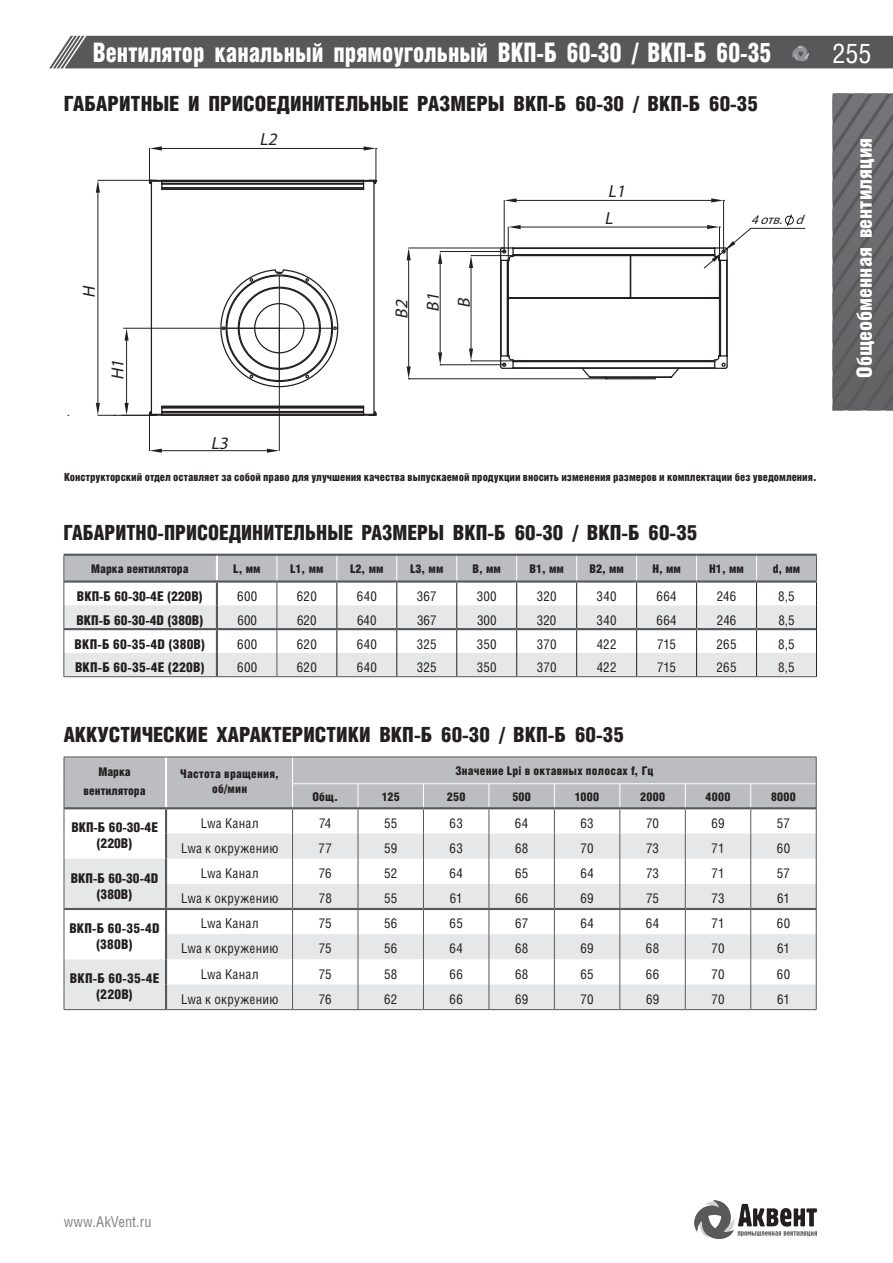

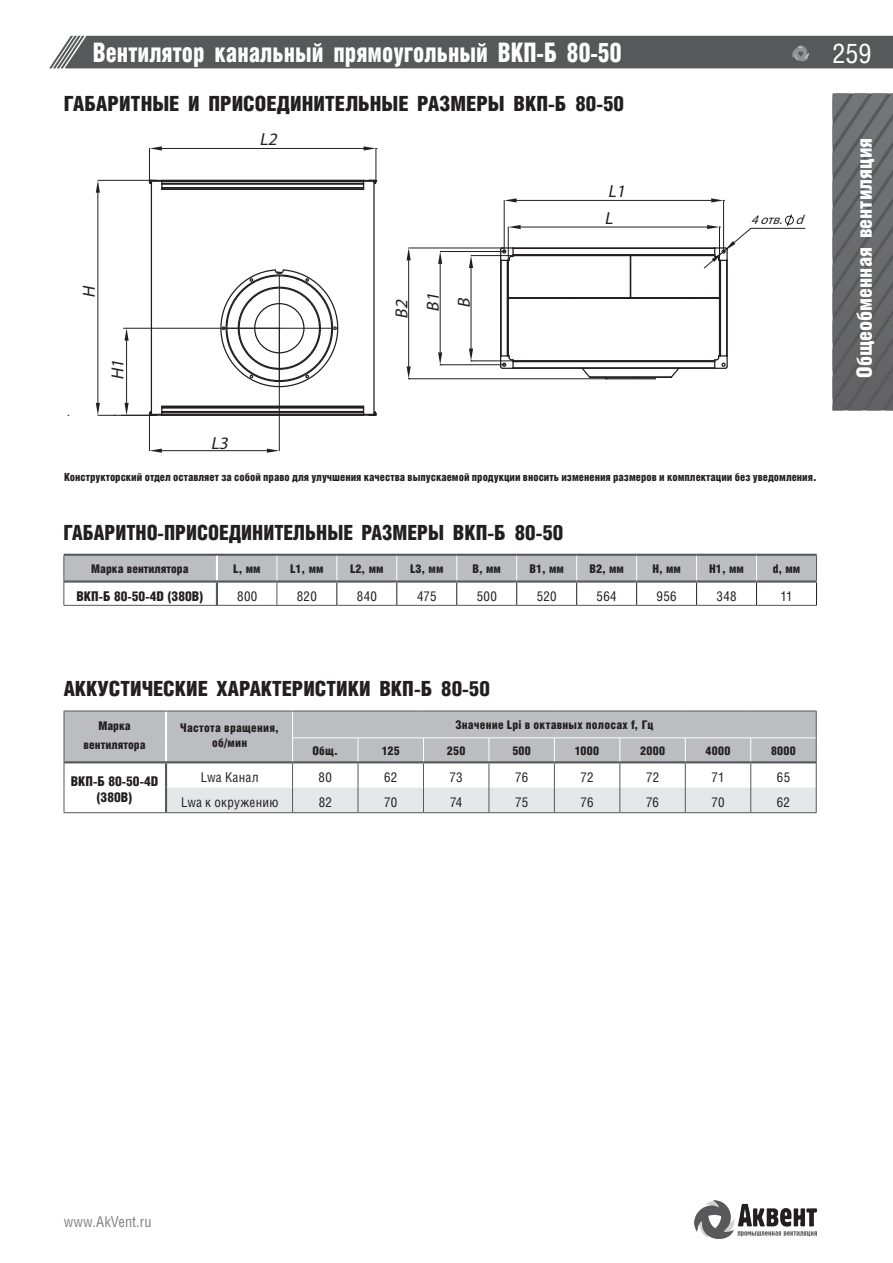

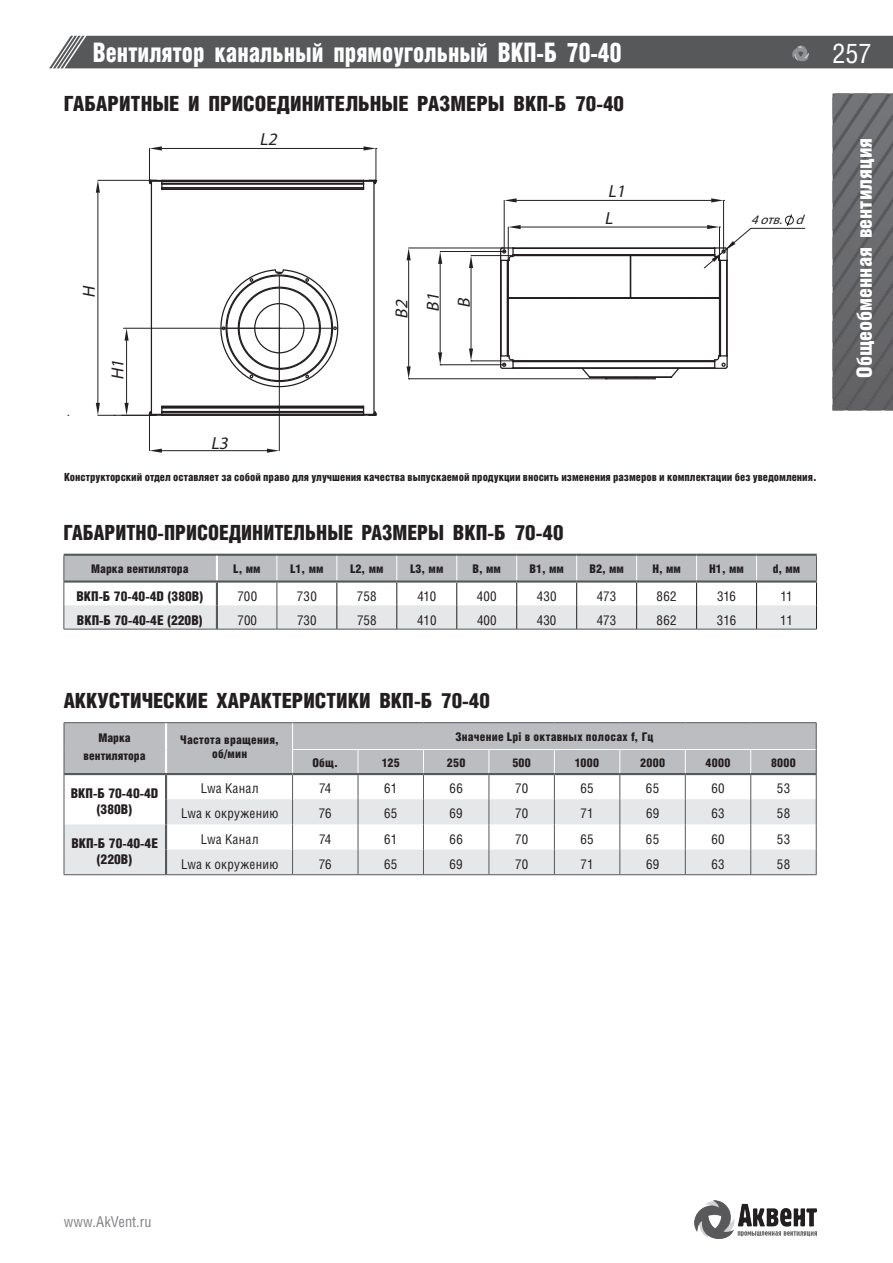

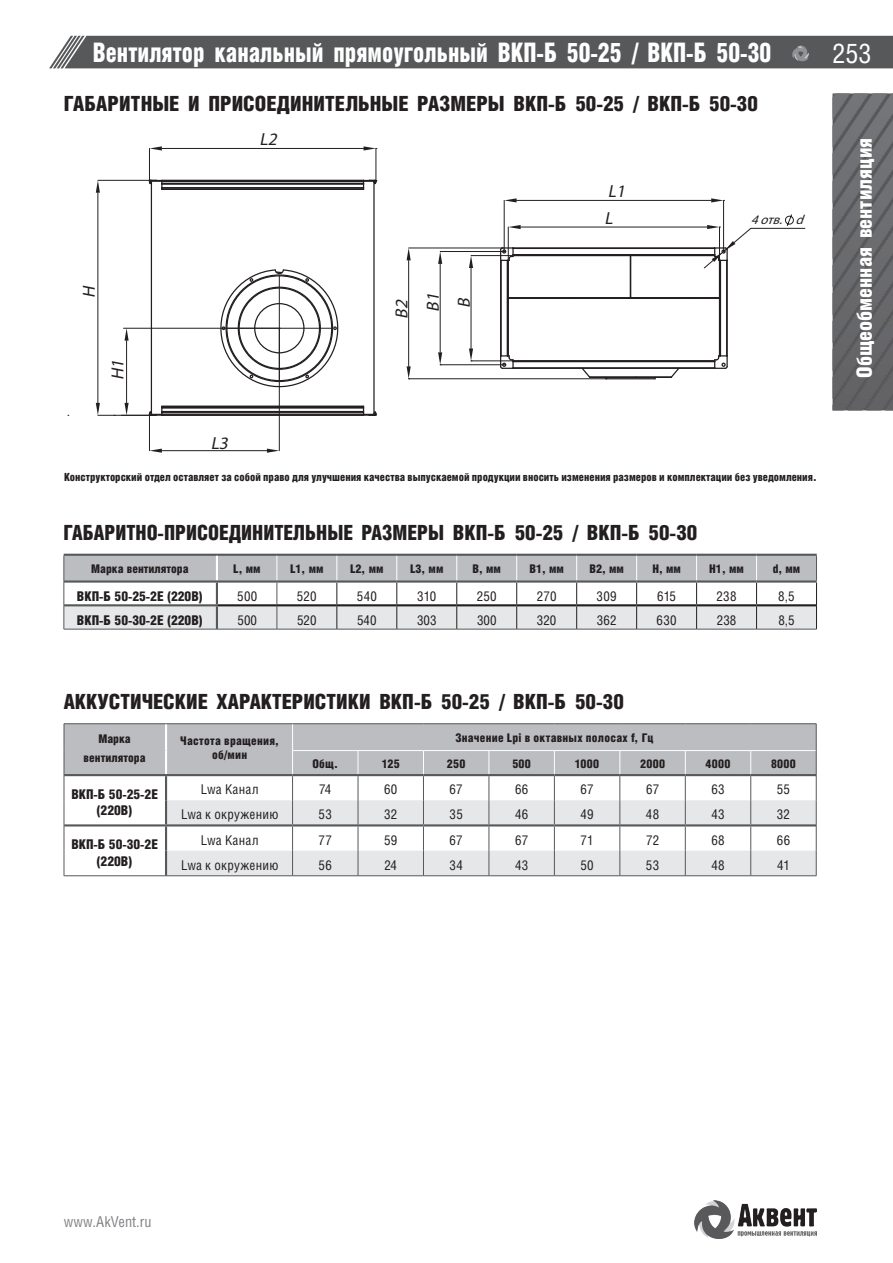

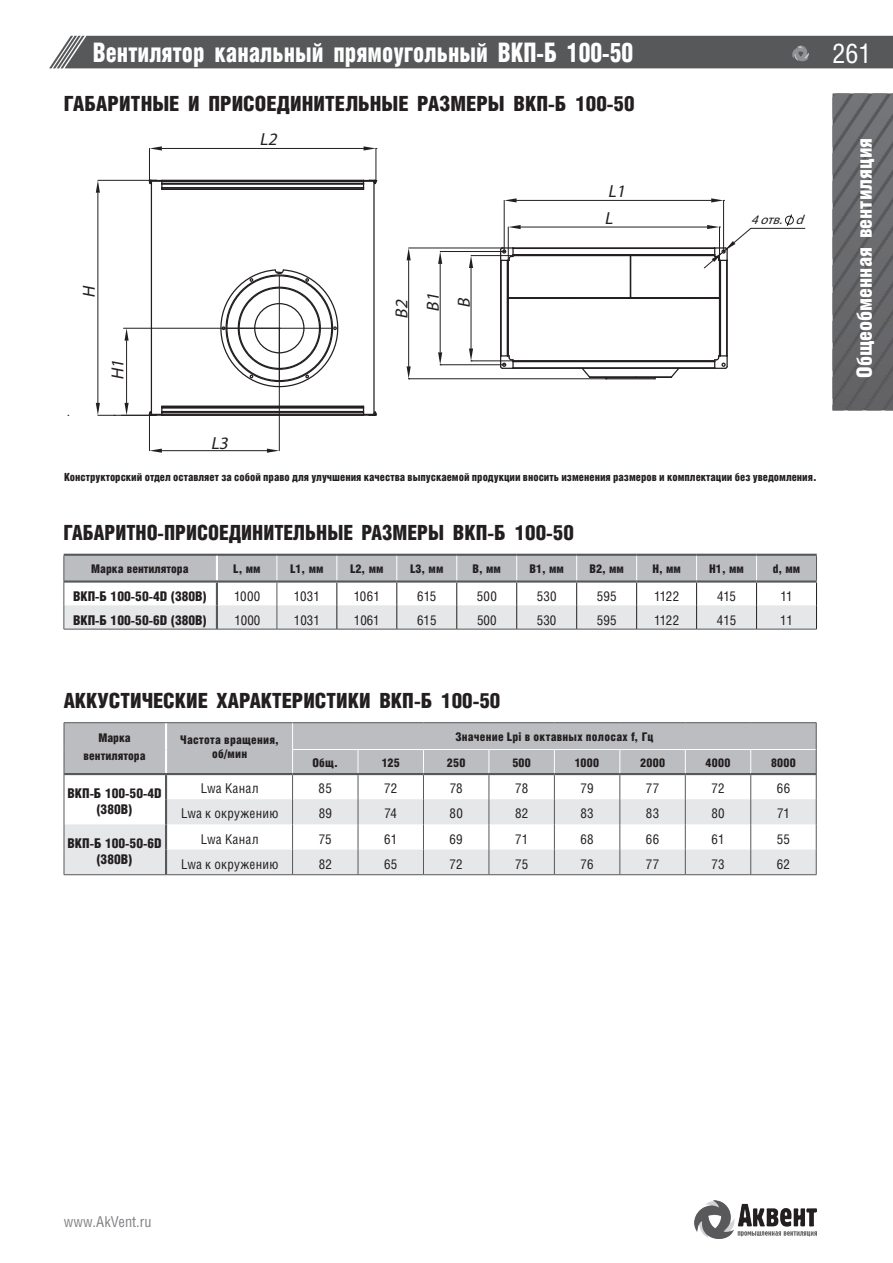

Чертежи габаритных размеров ВКП-Б — страницы печатного каталога

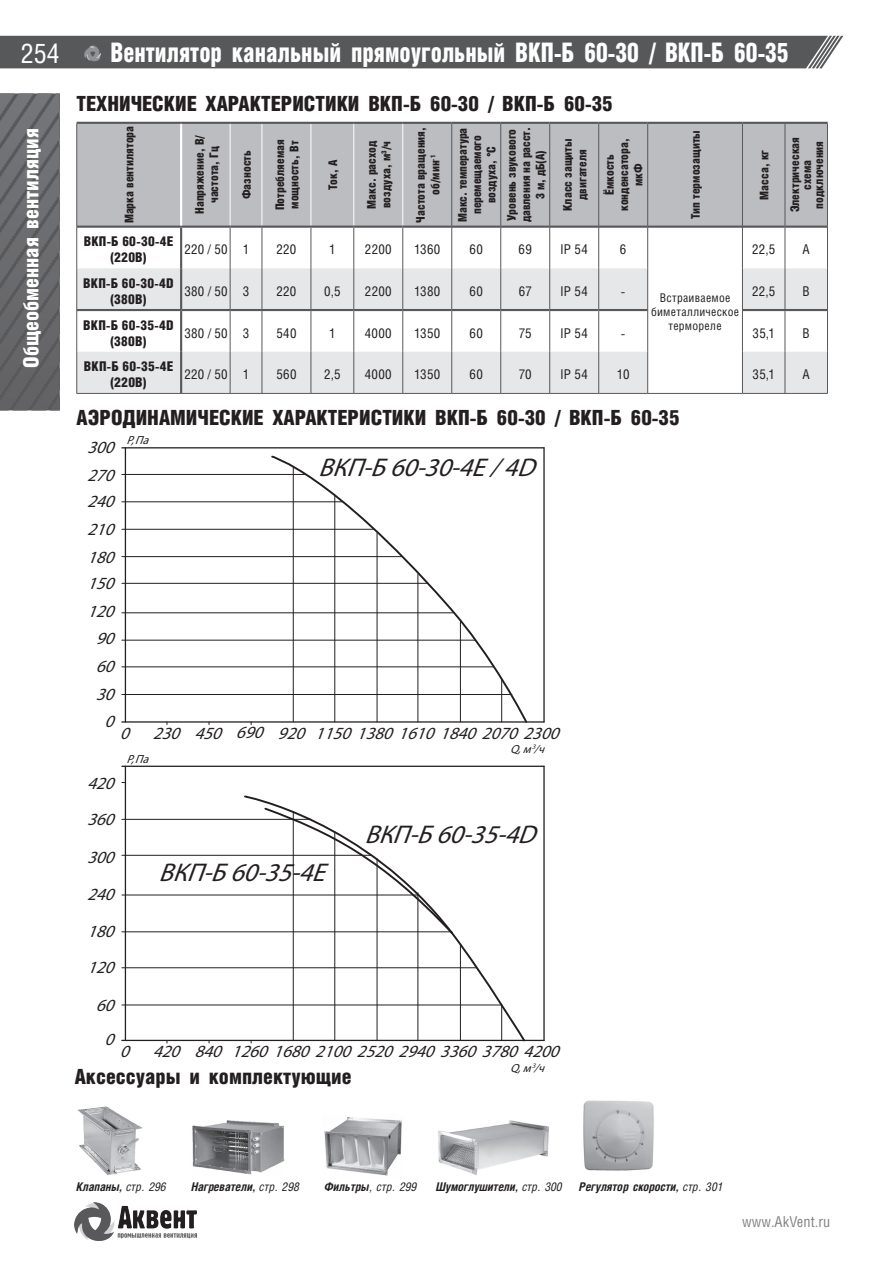

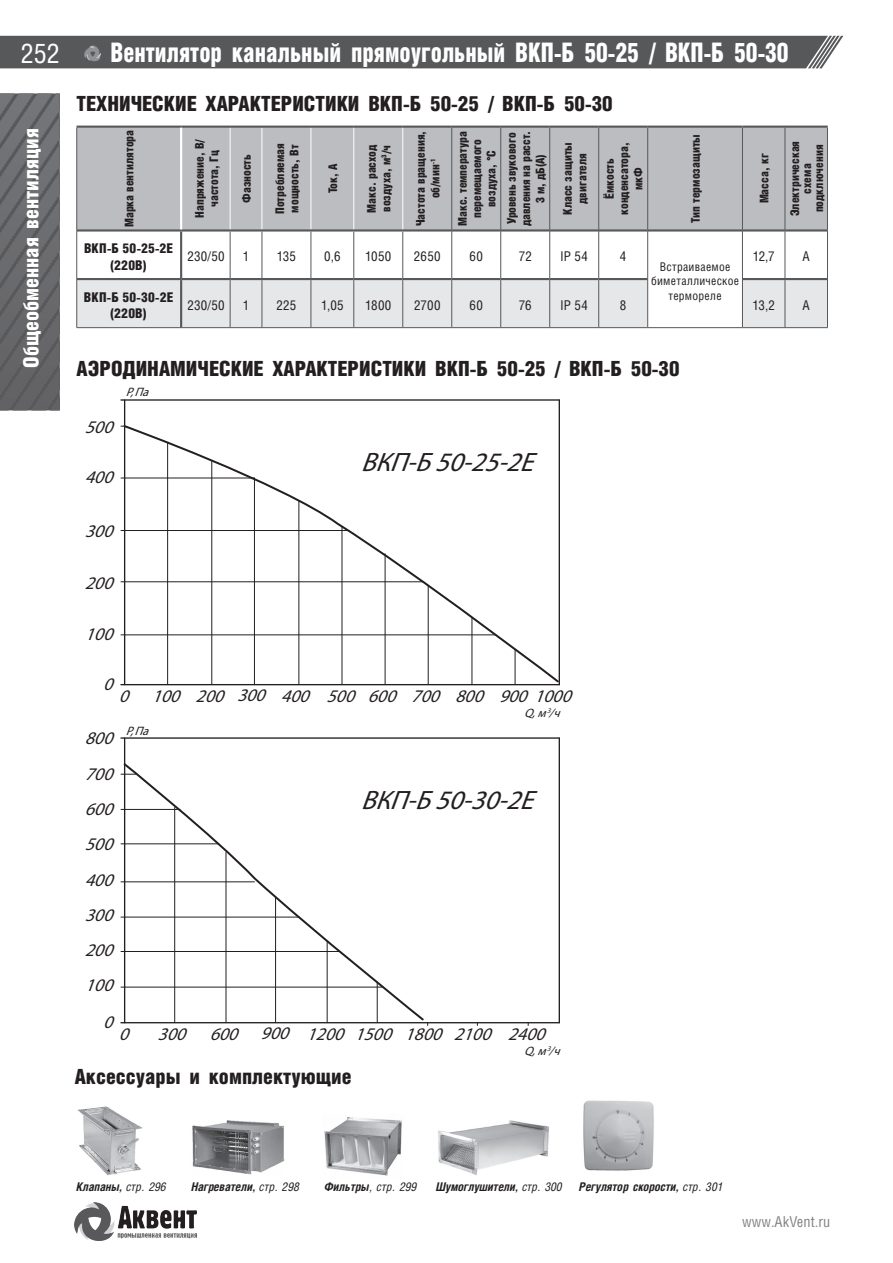

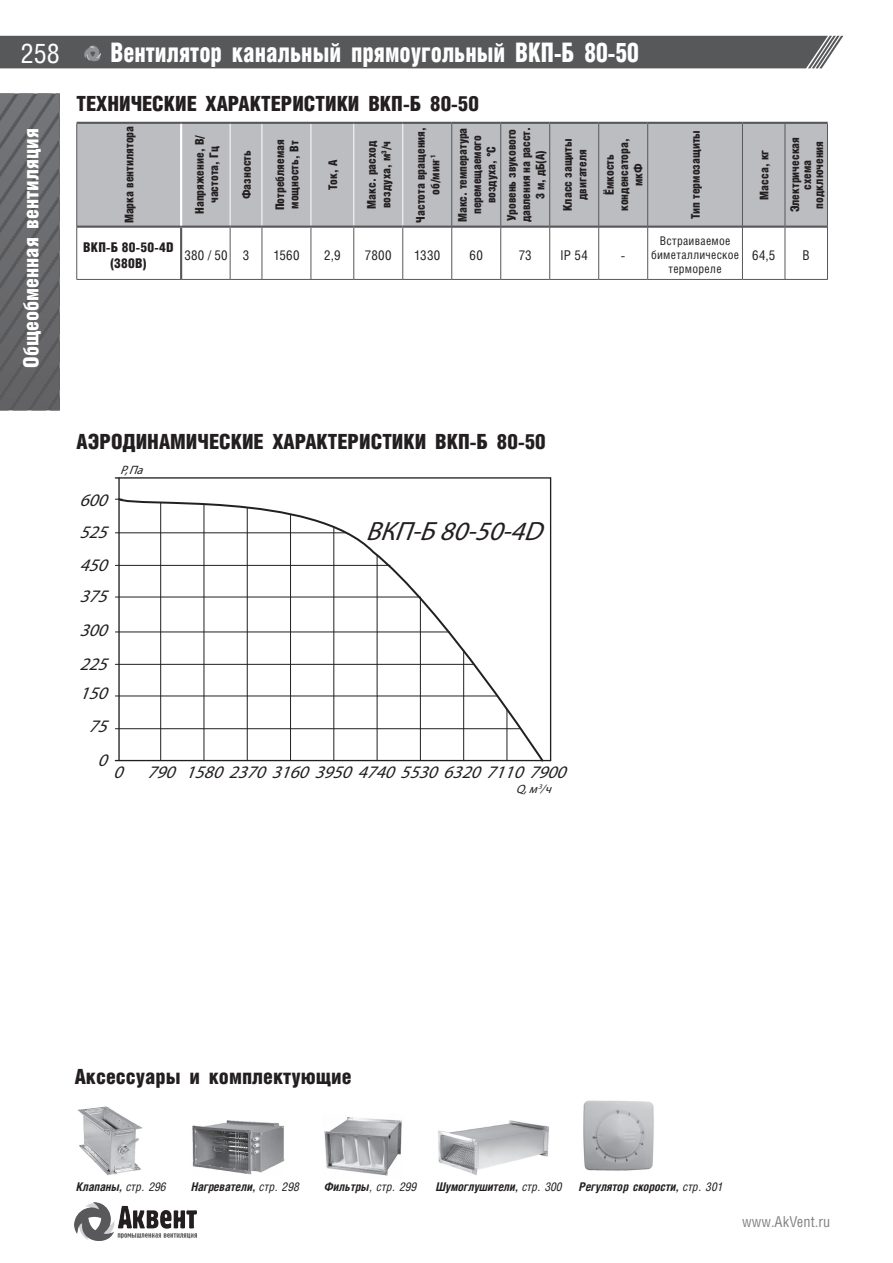

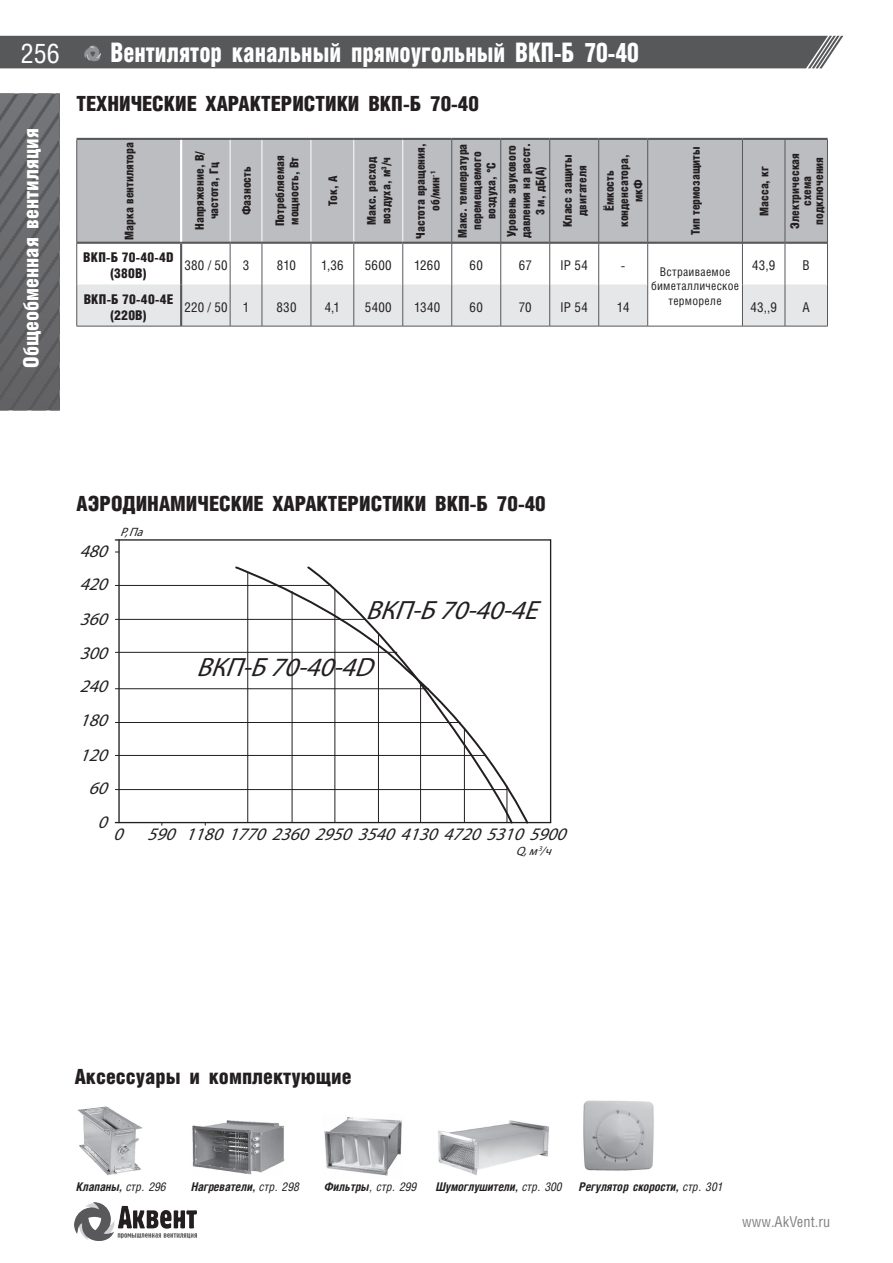

Аэродинамические характеристики ВКП-Б
Опросный лист и выписку по ВКП-Б — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Скачать PDF, 84 КБЦена ВКП-Б и от чего она зависит
Что меняет цену ВКП-Б: типоразмер и электродвигатель — его мощность и обороты. Вариантов корпуса по этой марке завод не разделяет, так что цена в таблице выше и есть конечная для своей конфигурации.
Родственные модели ВКП-Б
С чем ещё сравнивают ВКП-Б и что берут вместо него:
Как купить ВКП-Б: цена, доставка, оплата и возврат
Доставка и сроки
Срок поставки ВКП-Б: в наличии или от 5 рабочих дней, специальное исполнение — от 10 рабочих дней. Восемь складов по стране закрывают большинство регионов за неделю. Догруз до терминала в Уфе бесплатный, межгород — тарифом транспортной компании.
ВКП-Б в базовом исполнении отгружаем со склада — весь ряд типоразмеров. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое и жаростойкое.
Оплата
Счёт на ВКП-Б действует до конца месяца выставления. Работаем с бюджетными заказчиками и по 44-ФЗ, документы проводим через ЕИС. Отсрочка — по решению, обычно после первой отгрузки.
Гарантия и документы
Стандартная гарантия на ВКП-Б — 12 месяцев с даты поставки; по согласованию — до 3 лет. Гарантия действует при соблюдении условий монтажа и эксплуатации из паспорта. В комплекте идут паспорт изделия, руководство по эксплуатации и декларация соответствия ТР ТС.
Возврат и обмен
Обмен ВКП-Б по нашей вине — за наш счёт, включая обратную доставку. Заводской брак разбираем по акту, срок замены называем сразу. Исправное изделие, собранное под ваш расчёт, вернуть нельзя, и мы говорим об этом до счёта, а не после.
Поставщик ВКП-Б
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- ОГРН
- 1190280069231
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 МСК, заявки на почту — круглосуточно
Поставку ВКП-Б ведёт ООО «Аквент», Уфа. Среди заказчиков: Газпром нефть, ЕвроХим, НЛМК, Норникель, Русал, Роснефть, СИБУР, Северсталь.
Аналоги ВКП-Б и соответствие обозначений
Рядом с ВКП-Б в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
| Обозначение | Откуда обозначение | Карточка |
|---|---|---|
| ВКП | другое исполнение серии, свой ряд типоразмеров | страница ВКП |
| ВКК | другое исполнение серии, свой ряд типоразмеров | страница ВКК |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Подробнее по теме в справочнике Аквента: ВКП-Б в справочнике, ВКП в справочнике, монтаж канального вентилятора, подбор и цена канального.
Вопросы о ВКП-Б
Купить ВКП-Б: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер ВКП-Б, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВКП-Б можно по этому же расчёту — счёт выставим в день обращения
