Дроссель-клапан Дроссель-клапан

Назначение Дроссель-клапан

Дроссель-клапан нужен для наладки: им выравнивают расход по веткам сети. Без него сеть невозможно отбалансировать — ближняя ветка заберёт весь воздух, дальняя останется без расчётного расхода.

В разделе 38 типоразмеров. Дроссель-клапан круглый идёт по диаметру от 100 до 775 мм, дроссель-клапан прямоугольный — по сечению воздуховода. В обозначении круглых стоит буква Р и номер типоразмера; в проектной документации то же изделие часто пишут как дроссель-клапан ДК.

От запорного клапана дроссель отличается задачей. Его выставляют один раз при пусконаладке и обычно больше не трогают, тогда как запорный работает по сигналу автоматики вместе с вентилятором.

Конструкция Дроссель-клапан

Внутри корпуса стоит поворотная заслонка на оси, выведенной наружу под рукоятку. Промежуточные положения фиксируются, и заслонка остаётся там, где её выставили при наладке.

У круглых дроссель-клапанов три диаметра в габаритах: проходной, присоединительный и наружный. Ряд идёт от 100 до 775 мм. Прямоугольные задаются сечением воздуховода и повторяют его размеры.

Массу каталог по дроссель-клапанам не приводит — это самое лёгкое изделие среди воздушных клапанов: заслонка, ось и корпус без утепления и без уплотнения по периметру.

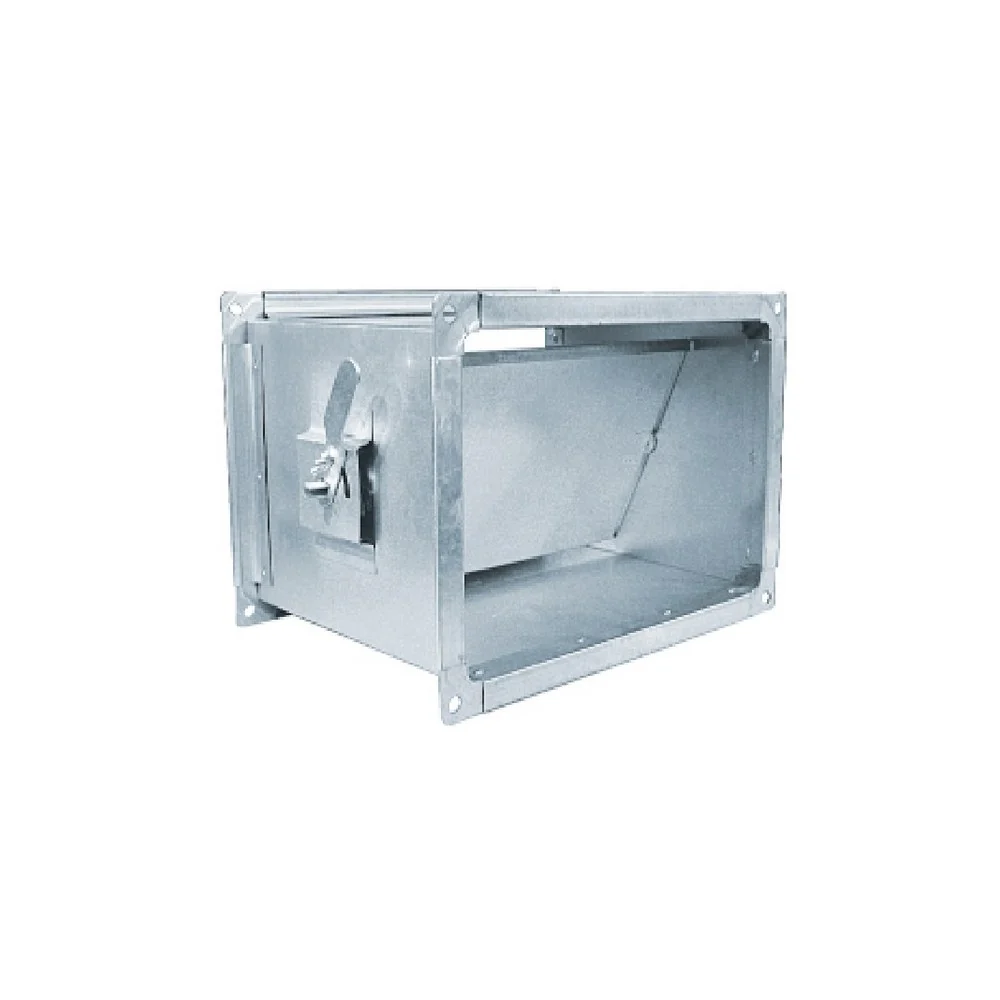

У прямоугольных размеры заданы шестью величинами: сечением A и B, присоединительными A1, B1 и наружными A2, B2. Разница между сечением и наружным габаритом по ряду держится около 33 мм с каждой стороны — это фланцевая рама.

Длина корпуса l у круглых идёт от 125 мм у самого малого диаметра; у прямоугольных она указана отдельной колонкой. Это тот размер, на который дроссель удлиняет воздуховод, и его закладывают при разводке.

Ряд круглых дроссель-клапанов покрывает стандартные диаметры воздуховодов, поэтому в большинстве случаев клапан встаёт без переходов. Если диаметр нестандартный, переход считают отдельно — он добавит своё сопротивление.

В запросах Дроссель-клапан называют по-разному: «Дроссель-клапан круглый», «Дроссель-клапан прямоугольный». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы Дроссель-клапан

Материал корпуса и присоединение Дроссель-клапан задаются при заказе и на объекте не меняются: ряд идёт от 100 до 775 мм, высота корпуса от 125 до 810 мм, и подгонять их по месту нечем.

Рабочая среда и ограничения Дроссель-клапан

Рабочая среда — воздух без агрессивных примесей. Полной плотности в закрытом положении дроссель-клапан не даёт и для этого не предназначен: перекрывать воздуховод им нельзя, для этого есть запорные клапаны.

Привод бывает ручной и электрический. Ручной ставят в большинстве случаев — положение выставляют один раз. Электропривод нужен там, где расход меняется по сигналу автоматики, например при переменном режиме работы цеха.

Дроссель всегда добавляет сопротивление сети, и в этом его смысл: он гасит избыточный напор в ближних ветках. При подборе вентилятора это сопротивление учитывают.

Ставят дроссель на прямом участке, подальше от отводов и тройников: в закрученном потоке заслонка работает непредсказуемо, и настройка, сделанная при наладке, перестаёт держаться. Рукоятку выводят так, чтобы к ней был доступ после монтажа подвесного потолка.

После наладки положение заслонки фиксируют и подписывают. Это единственная защита от того, что при следующем обслуживании кто-то повернёт рукоятку наугад и вся балансировка сети сойдёт на нет.

Подбор Дроссель-клапан: что нужно от заказчика

Чтобы подобрать Дроссель-клапан, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики Дроссель-клапан по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена Дроссель-клапан и от чего она зависит

Цена дроссель-клапана определяется диаметром или сечением. По круглому ряду проход идёт от 100 до 775 мм, и это прямо количество металла в корпусе и заслонке.

Прямоугольные считаются по сечению воздуховода и при равной площади обходятся дороже круглых: у них сложнее корпус.

Электропривод, если он нужен, подбирается отдельно по моменту и в цену клапана не входит.

Родственные модели Дроссель-клапан

С чем ещё сравнивают Дроссель-клапан и что берут вместо него:

• КОп, КОк — соседняя модель того же класса

Как купить Дроссель-клапан: цена, доставка, оплата и возврат

Поставщик Дроссель-клапан

Поставку Дроссель-клапан ведёт ООО «Аквент», Уфа. Среди заказчиков: Татнефть, ЕвроХим, Уралхим, ММК, НЛМК, Роснефть, Северсталь, Акрон.

Аналоги Дроссель-клапан и соответствие обозначений
