Радиальный вентилятор дымоудаления · низкое давление ВР 80-75 ДУ

Назначение ВР 80-75 ДУ

ВР 80-75 ДУ — радиальный вентилятор дымоудаления низкого давления. От общепромышленной машины того же ряда он отличается допуском по температуре: конструкция рассчитана на работу в потоке продуктов горения, а не на кратковременный нагрев.

Исполнений два, и различаются они режимом стойкости: 400 °С в течение 2 часов и 600 °С в течение 1,5 часов. Режим выбирается не по вкусу, а по расчёту противодымной вентиляции — это проектное решение, а не опция комплектации.

Ряд ВР 80-75 ДУ включает восемь типоразмеров от №2,5ДУ до №12,5ДУ. Расход по ряду — от 350 до 70 000 м³/ч при полном давлении до 2 950 Па, двигатели от 0,12 до 37 кВт, масса от 22 до 960 кг.

Конструкция ВР 80-75 ДУ

Типоразмерный ряд ВР 80-75 ДУ читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 250 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 8 позиций. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВР 80-75 ДУ №2,5ДУ, ВР 80-75 ДУ №3,15ДУ и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВР 80-75 ДУ — 19,6–62,8 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВР 80-75 ДУ — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВР 80-75 ДУ 750, ВР 80-75 ДУ 1000, ВР 80-75 ДУ 1500, ВР 80-75 ДУ 3000, и это то же самое, что «ВР 80-75 ДУ на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 49, конкретный указан в таблице напротив каждой конфигурации.

Масса ВР 80-75 ДУ растёт от 22 до 960 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Вентилятор ВР 80-75 ДУ — так эту позицию чаще всего и спрашивают; в документации она проходит как ВР 80-75 ДУ.

Исполнения и схемы ВР 80-75 ДУ

Исполнения проточной части ВР 80-75 ДУ по прайсу завода: дымоудаление 400 °С в течение 2 часов, дымоудаление 600 °С в течение 1,5 часов. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха.

Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВР 80-75 ДУ: дымоудаление 600 °С в течение 1,5 часов — дороже на 2 %. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВР 80-75 ДУ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВР 80-75 ДУ

ВР 80-75 ДУ работает в системах противодымной вентиляции: удаление дыма из коридоров, холлов, атриумов, подземных автостоянок и производственных помещений. В штатном режиме вентилятор стоит без движения, его задача — запуститься и отработать расчётное время при пожаре.

Двигатель у ВР 80-75 ДУ вынесен из потока: при 600 °С и 1,5 часа работы обычная обмотка не проживёт и минуты. Это определяет компоновку — и по ней же отличают настоящее исполнение ДУ от общепромышленной машины с переклеенным шильдиком.

Отдельного внимания требует питание. Вентилятор дымоудаления подключается по первой категории надёжности, с отдельной линией и шкафом управления, который сам должен пережить пожар. Без этого ВР 80-75 ДУ бесполезен независимо от своих характеристик.

Подбор ВР 80-75 ДУ: что нужно от заказчика

Чтобы подобрать ВР 80-75 ДУ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВР 80-75 ДУ перекрывает производительность до 70 000 м³/ч и полное давление до 2 950 Па, но не одновременно. Одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВР 80-75 ДУ №5ДУ включительно масса не выходит за 92 кг — ВР 80-75 ДУ ставят на раму силами двух монтажников. Типоразмеры ВР 80-75 ДУ №6,3ДУ, ВР 80-75 ДУ №8ДУ — 110–320 кг: нужна таль или автопогрузчик. С ВР 80-75 ДУ №10ДУ и старше масса начинается от 430 кг и доходит до 960 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Присоединительные размеры ВР 80-75 ДУ заданы каталогом: диаметр патрубка от 257 до 1 250 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Чем ВР 80-75 ДУ отличается от ВР 80-75

От общепромышленного ВР 80-75 исполнение ДУ отличается материалами, уплотнениями и компоновкой двигателя. Аэродинамическая схема и ряд типоразмеров общие, поэтому расход и напор сопоставимы, а цена — нет: ВР 80-75 ДУ дороже кратно.

В прайсе завода ВР 80-75 ДУ идёт отдельным листом с двумя ценовыми колонками — по режимам 400 °С/2 ч и 600 °С/1,5 ч. Никакого «базового исполнения» здесь не существует: режим задаётся проектом и определяет цену.

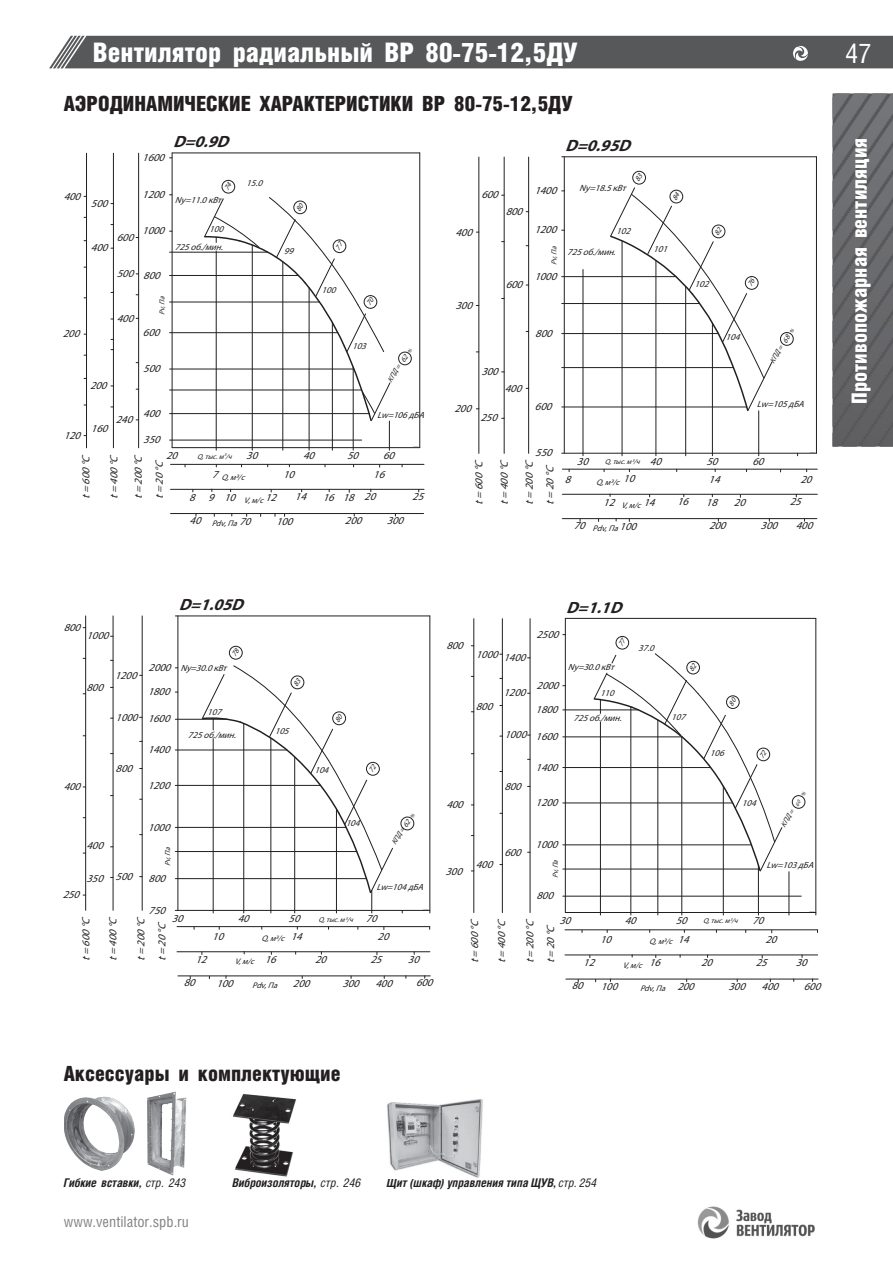

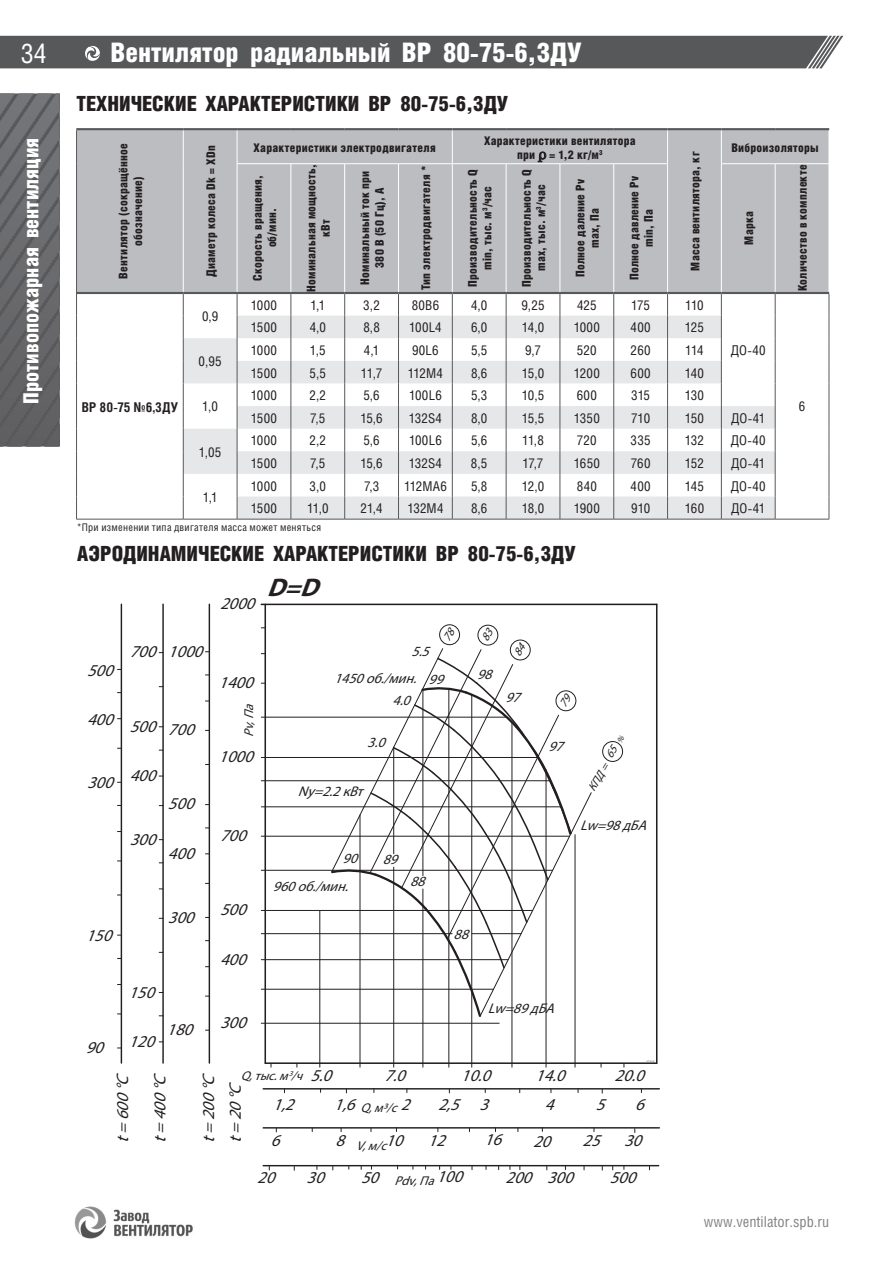

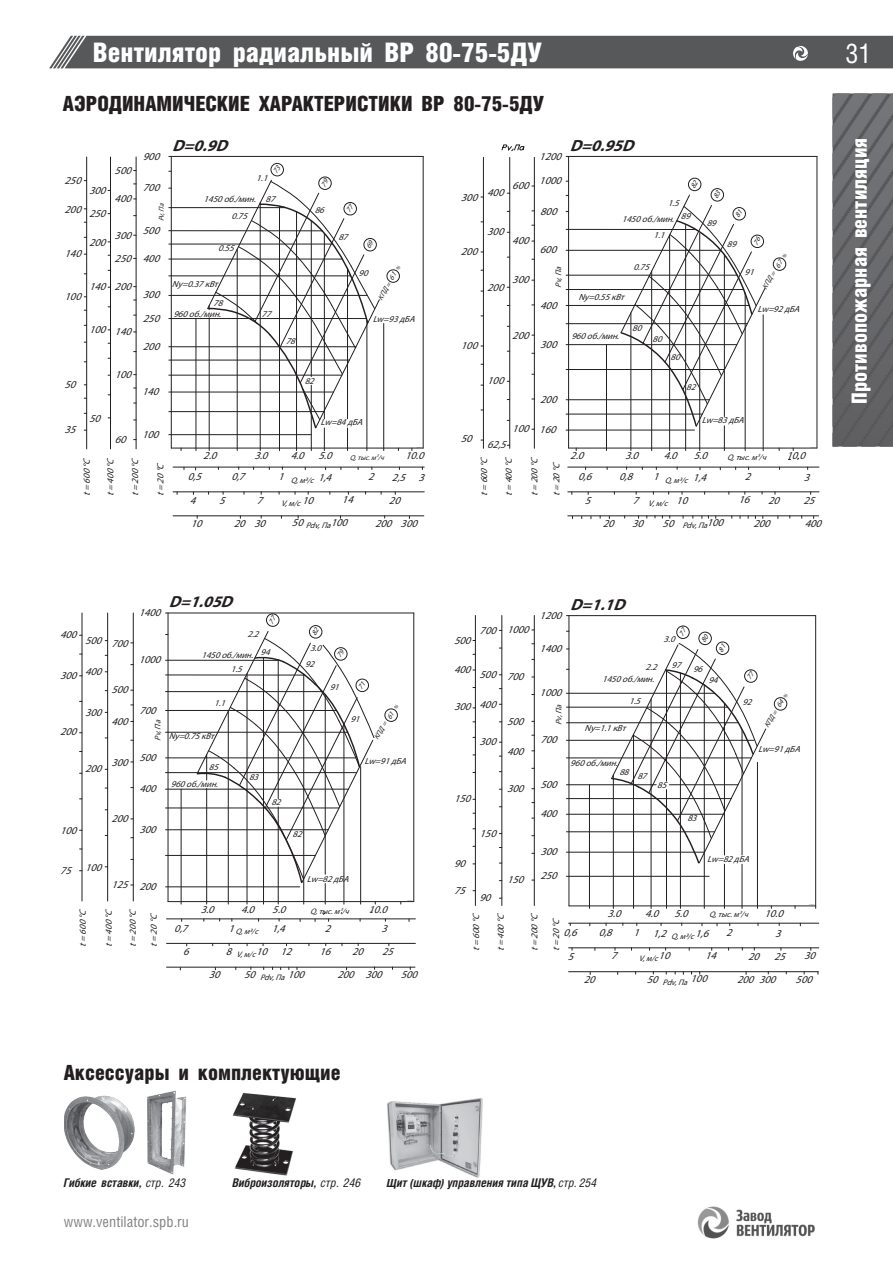

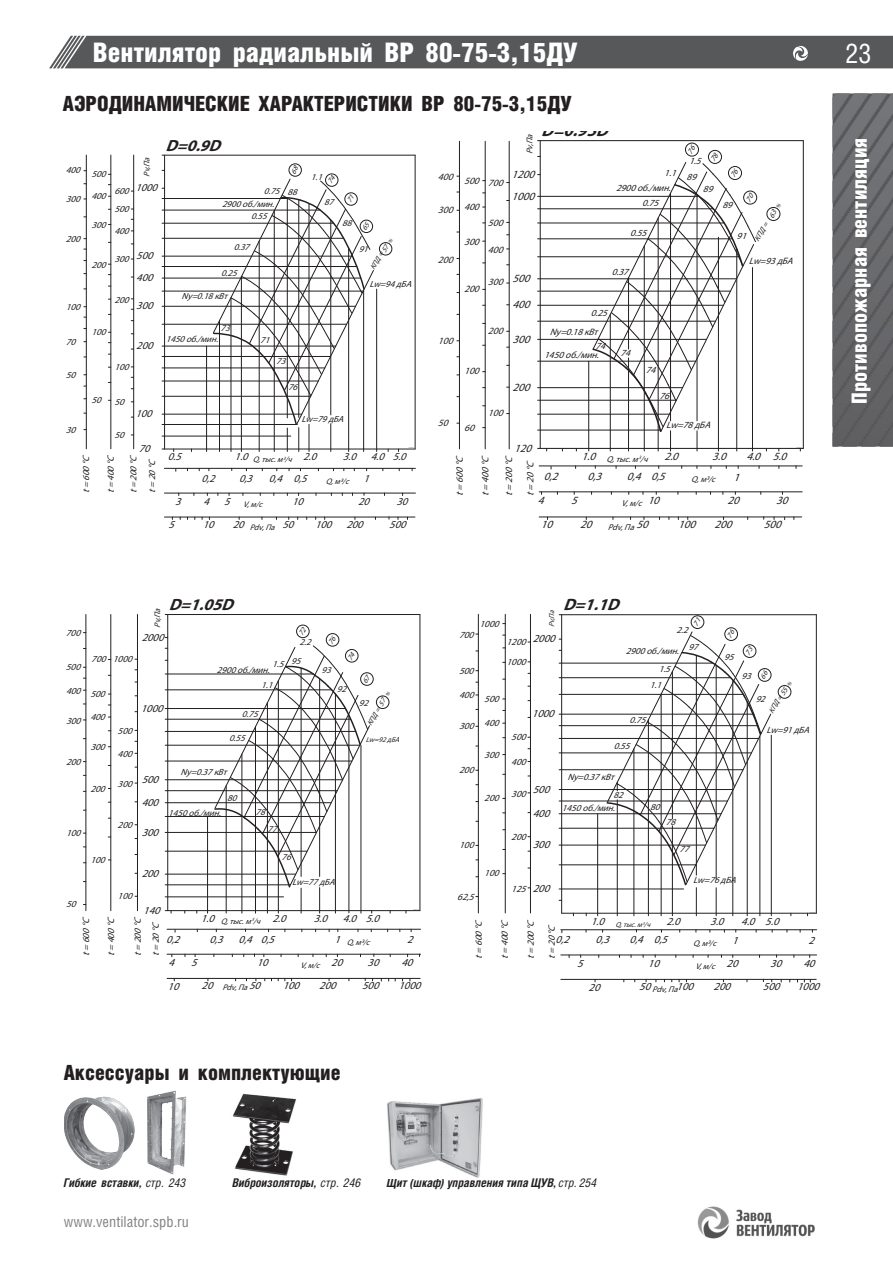

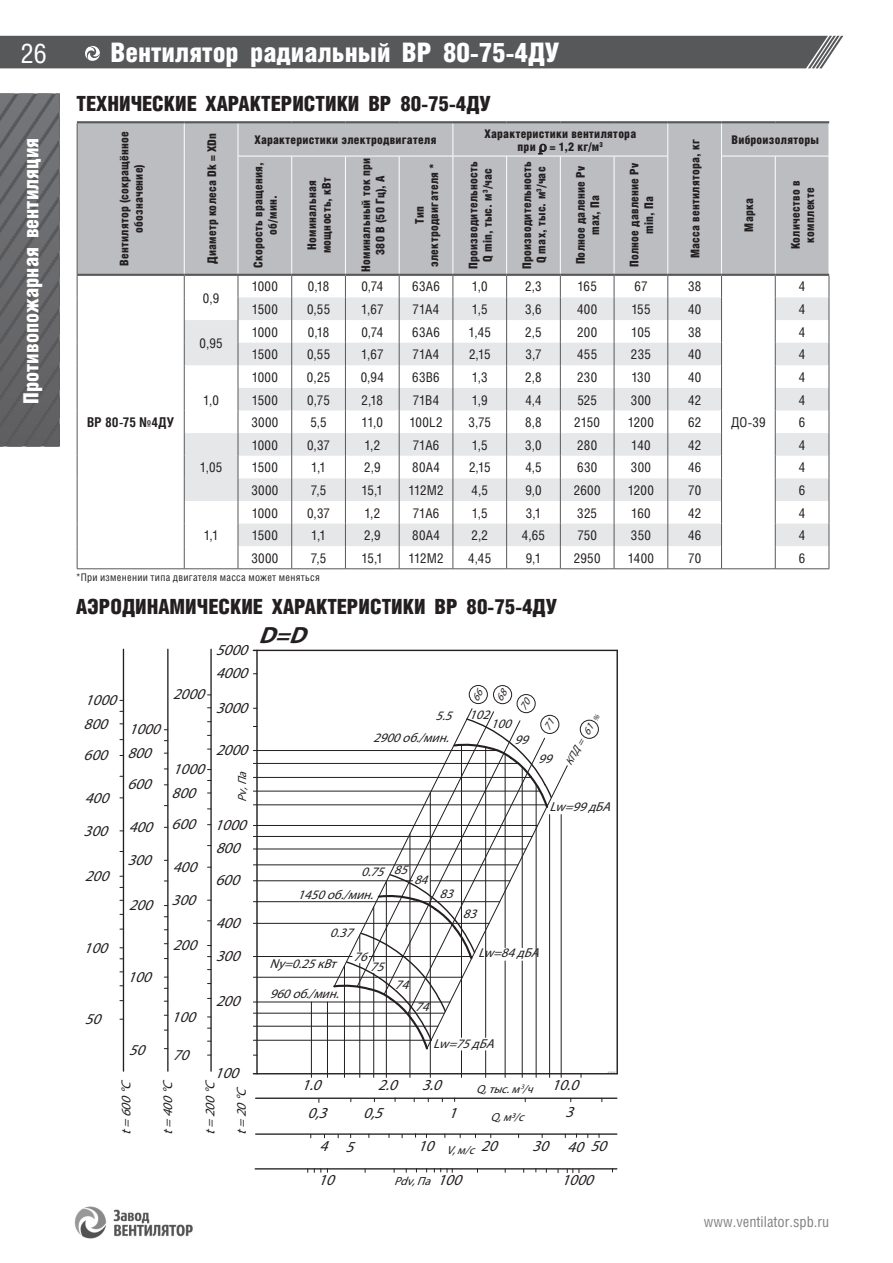

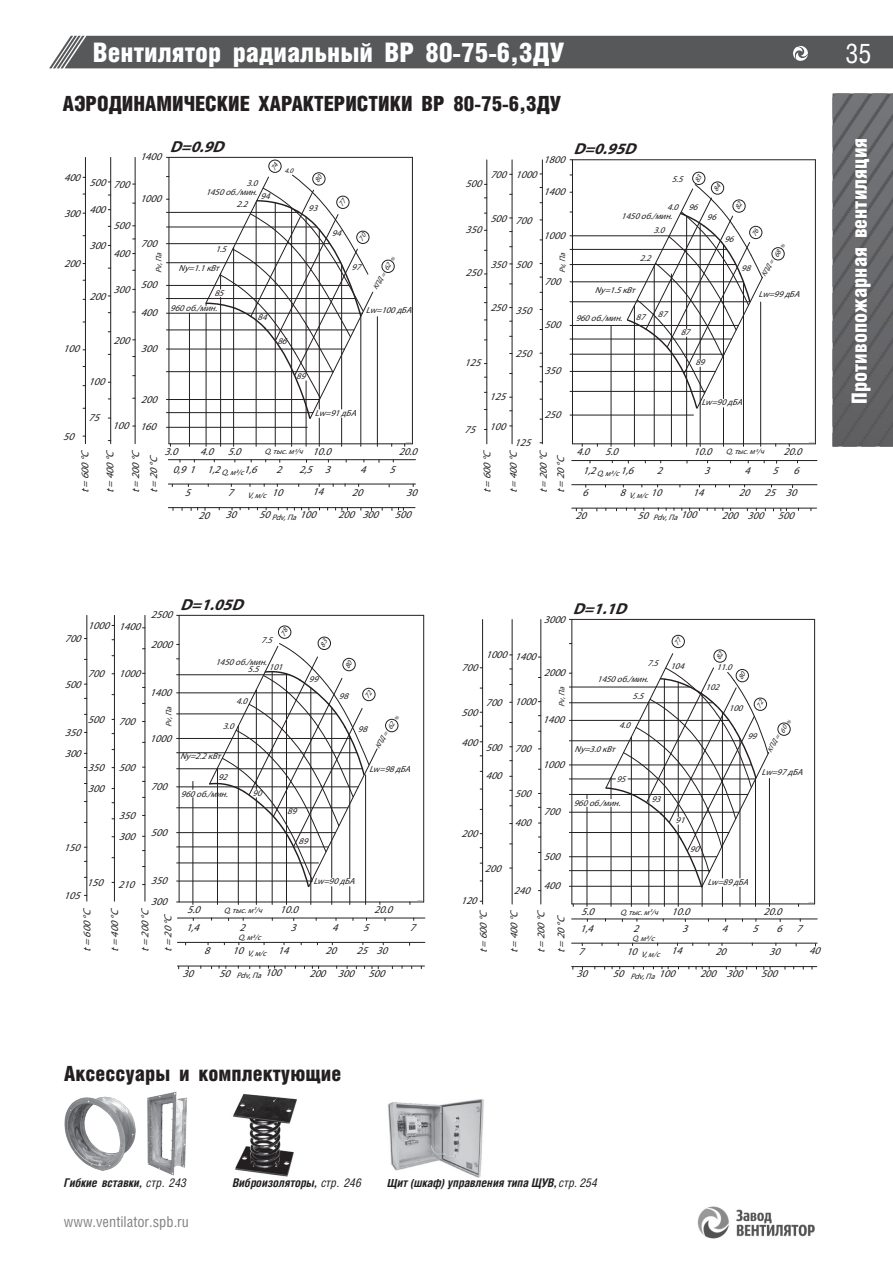

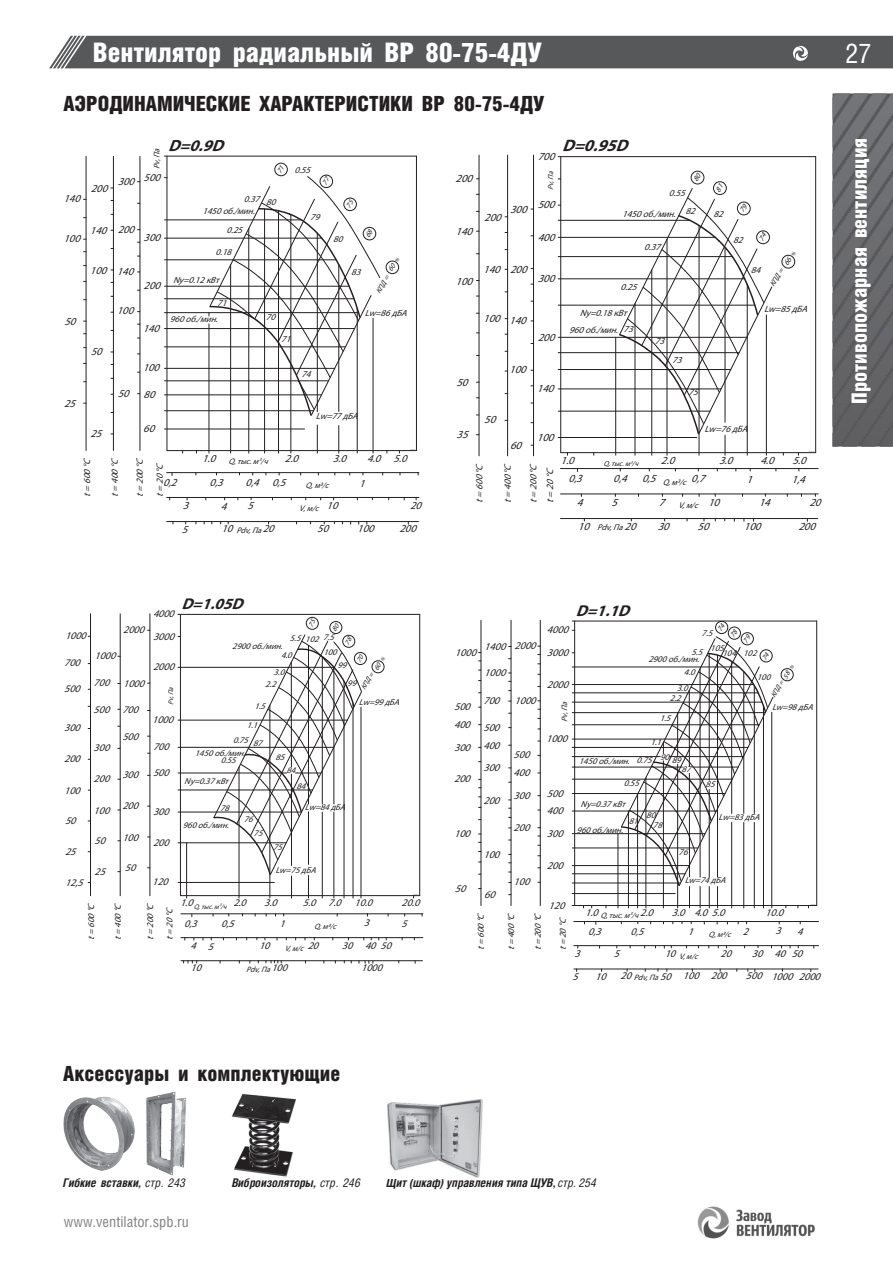

Технические характеристики ВР 80-75 ДУ по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

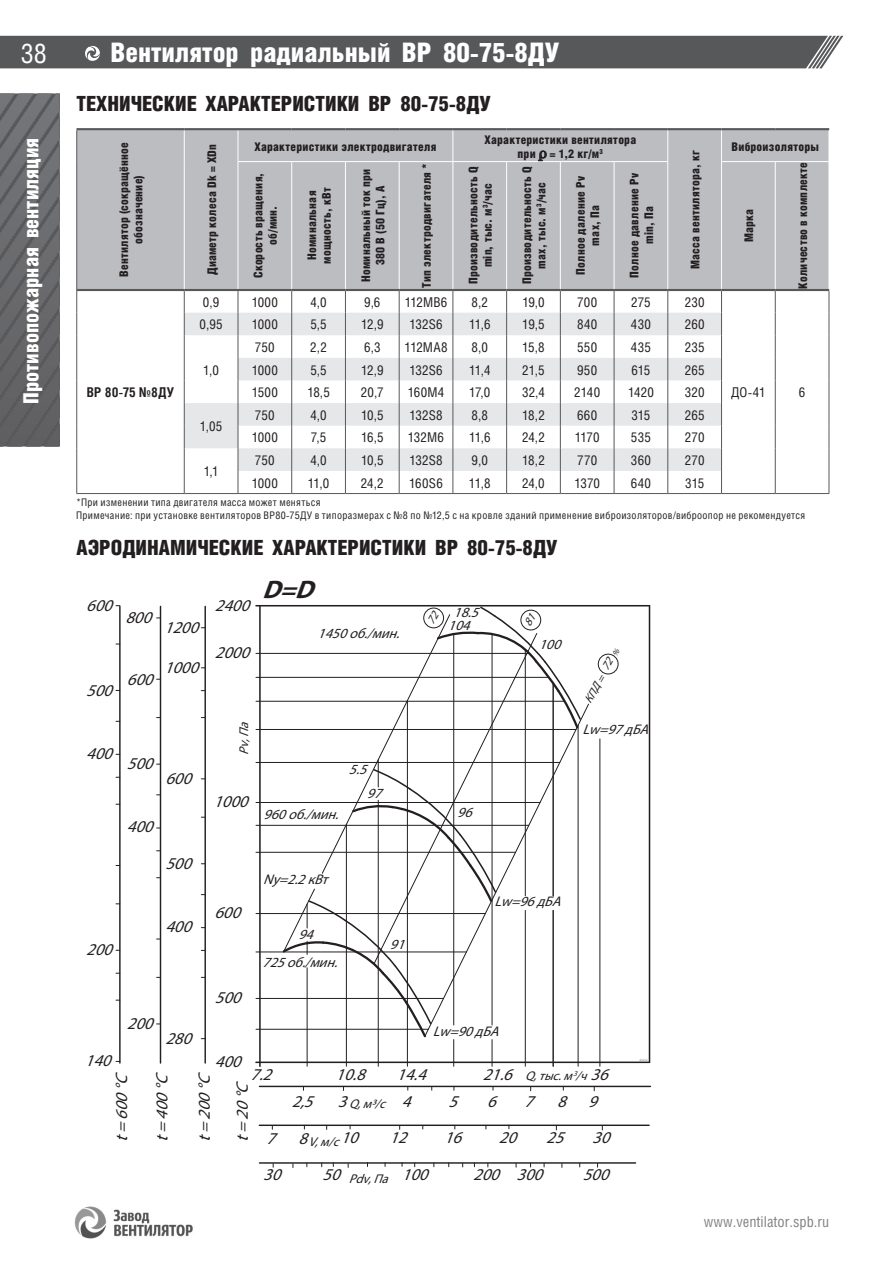

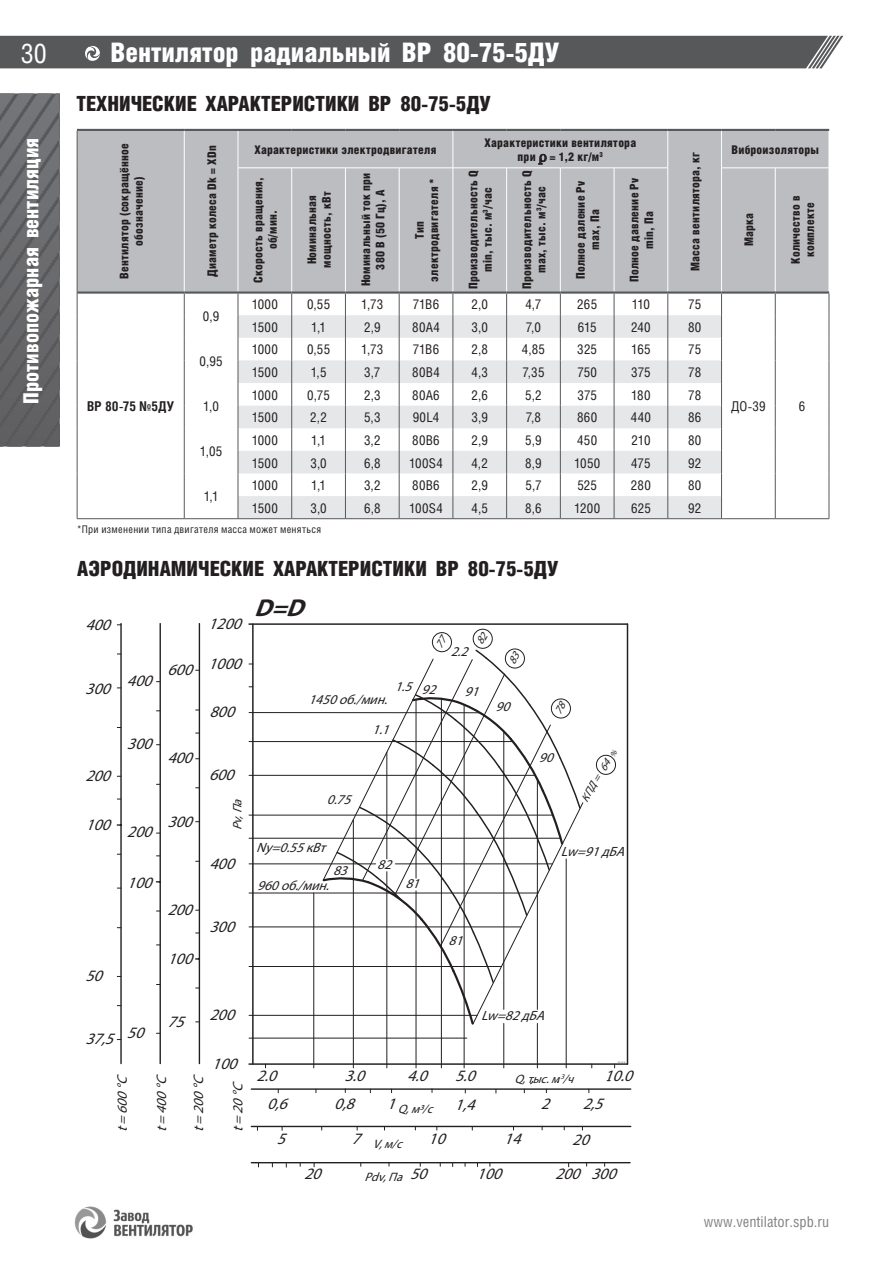

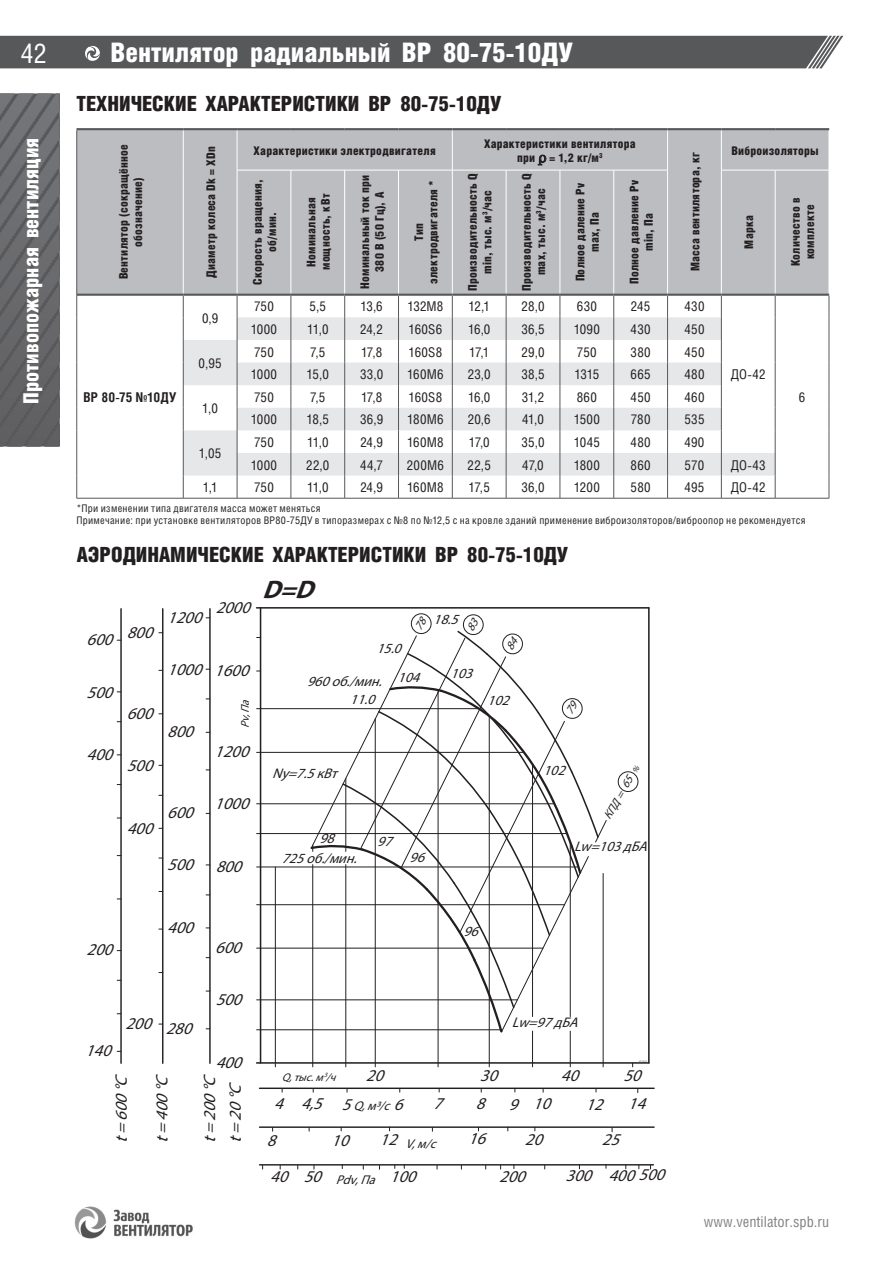

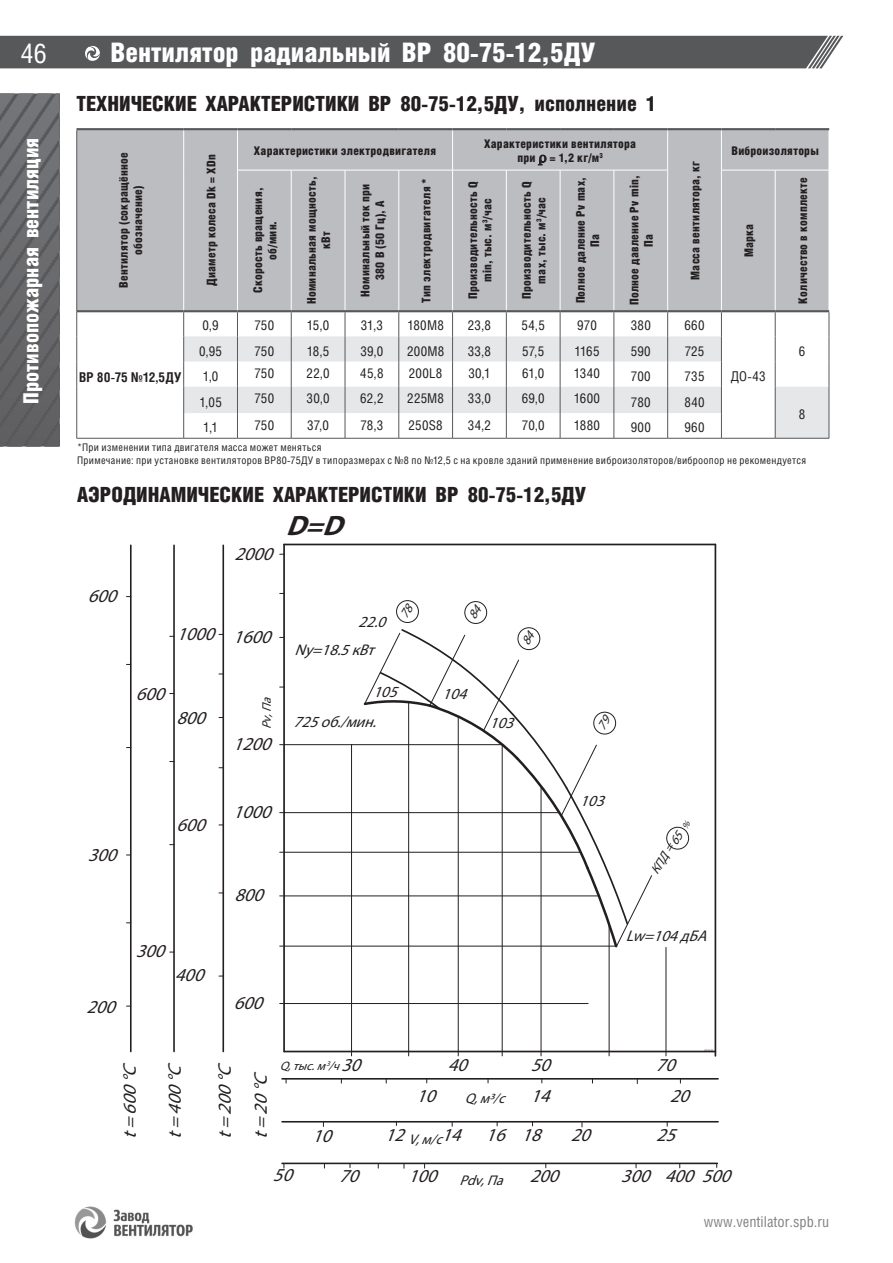

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Конкретную точку задаёт сопротивление сети — поэтому подбор ВР 80-75 ДУ без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№6,3ДУ → 630 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВР 80-75 ДУ это значит, что при 630 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 33,0 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВР 80-75 ДУ по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Прайс завода на эту позицию ведётся под обозначением ВРм ДУ — это заводской аналог ВР 80-75 ДУ с собственным типоразмерным рядом, поэтому строки подписаны так, как они стоят в прайсе. Цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 0,12–37 кВт, в прайсе 1,1–55 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВР 80-75 ДУ; расход и давление по ним запрашивайте у инженера.

На ВР 80-75 ДУ №2,5ДУ, ВР 80-75 ДУ №3,15ДУ, ВР 80-75 ДУ №4ДУ, ВР 80-75 ДУ №5ДУ цены в действующем прайсе завода нет: стоимость и наличие инженер подтверждает под конкретную конфигурацию. Характеристики выше приведены по печатному каталогу.

В прайсе завода есть также ВР 80-75 ДУ №7,1, ВР 80-75 ДУ №9, ВР 80-75 ДУ №11,2 — их нет в таблице характеристик выше, потому что в печатном каталоге Аквента этих типоразмеров нет. Расход, полное давление и массу по ним запрашивайте у инженера: выдумывать их мы не будем.

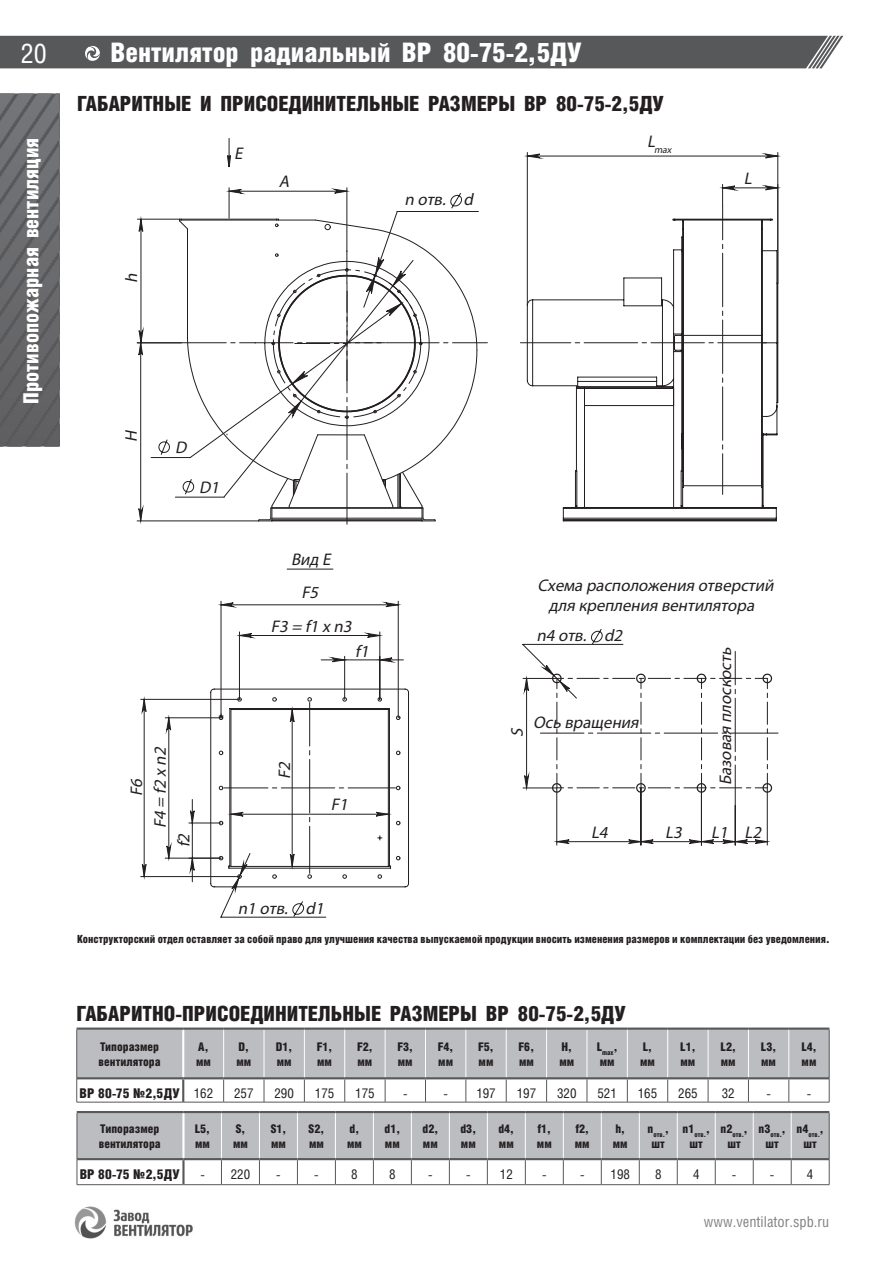

Габаритные и присоединительные размеры ВР 80-75 ДУ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

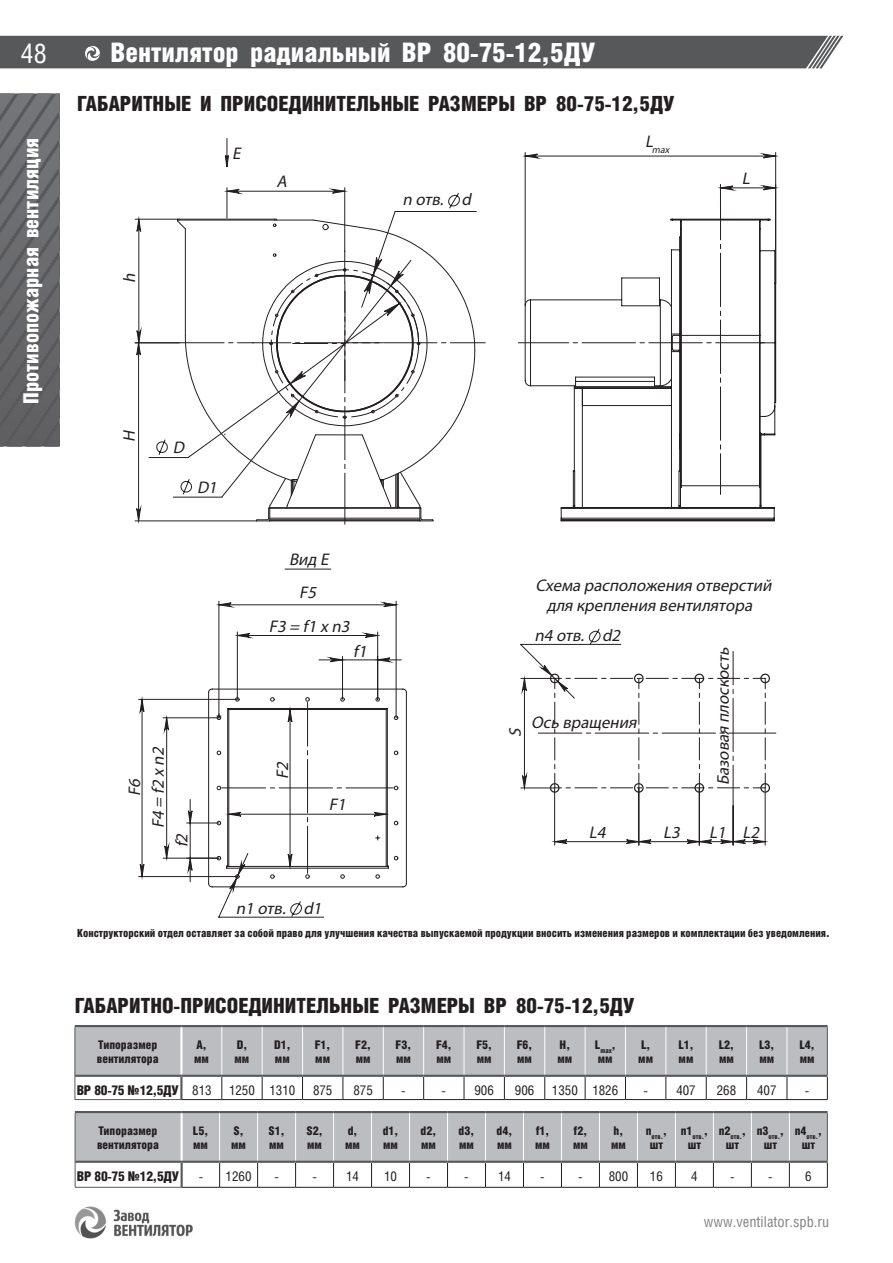

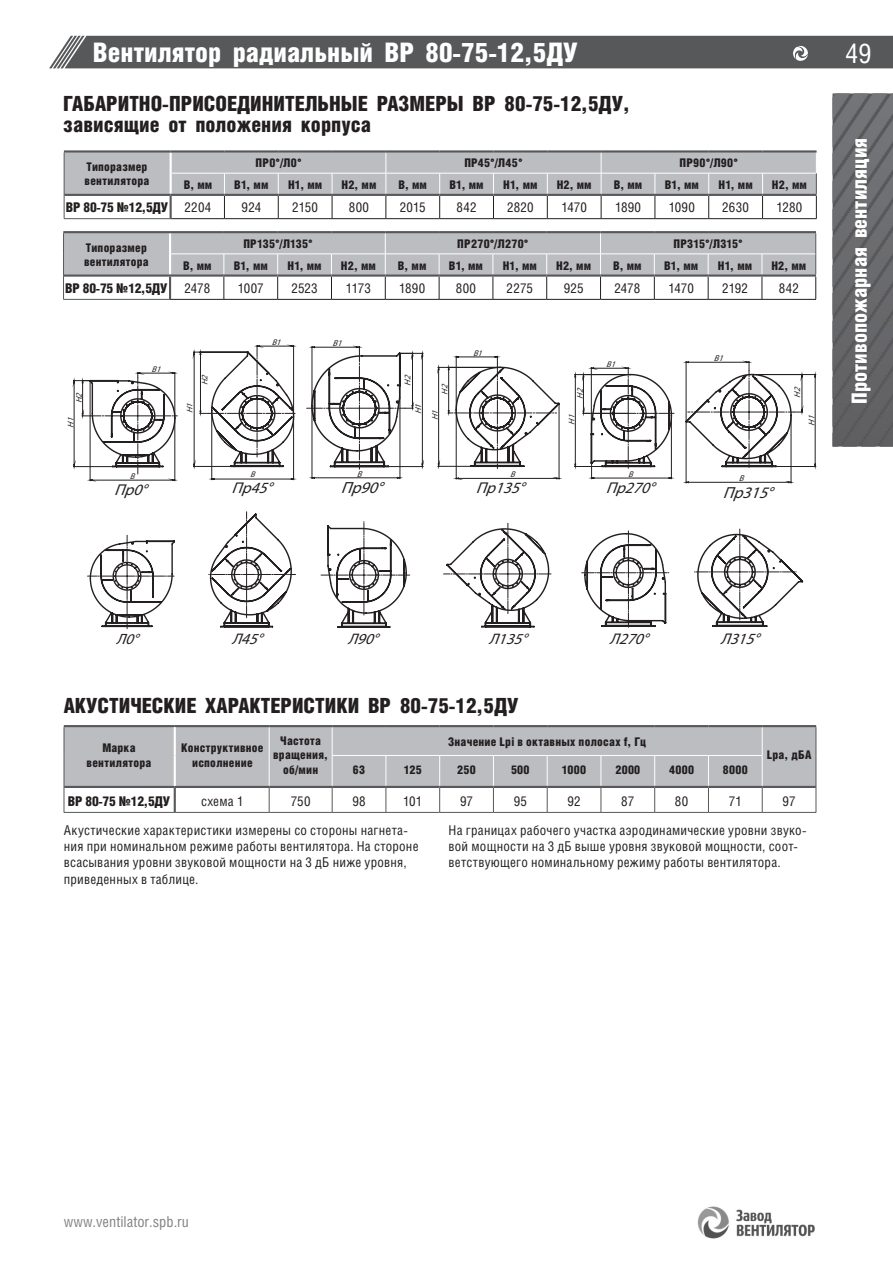

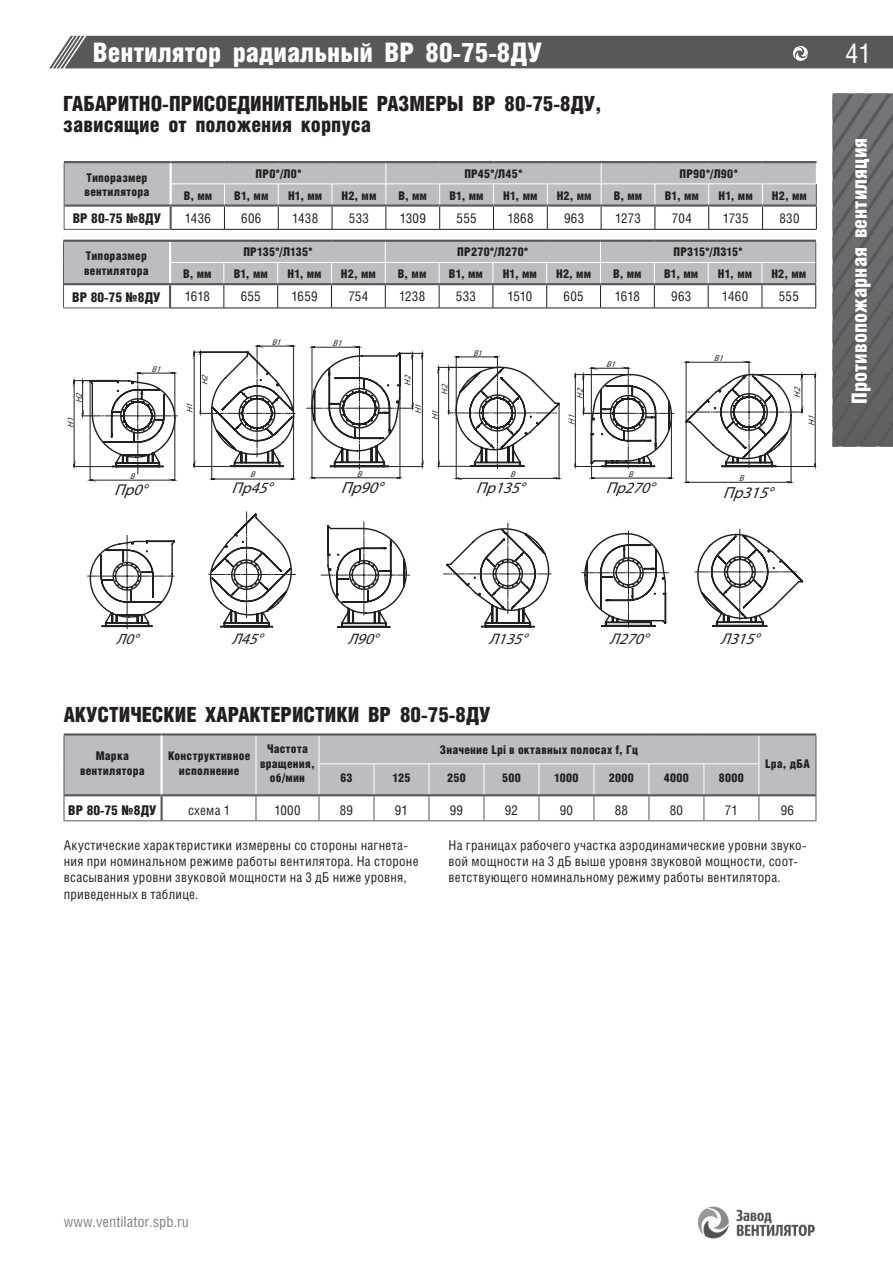

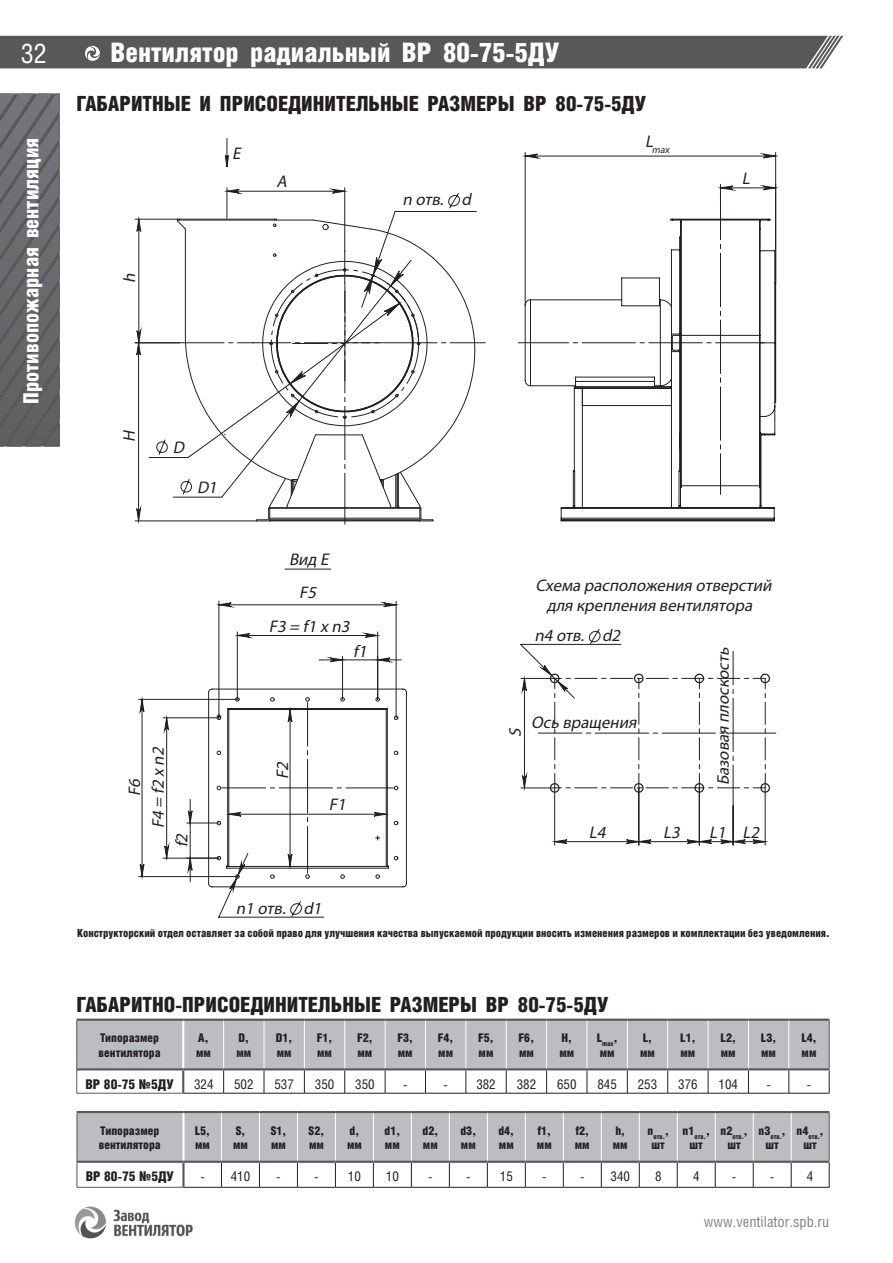

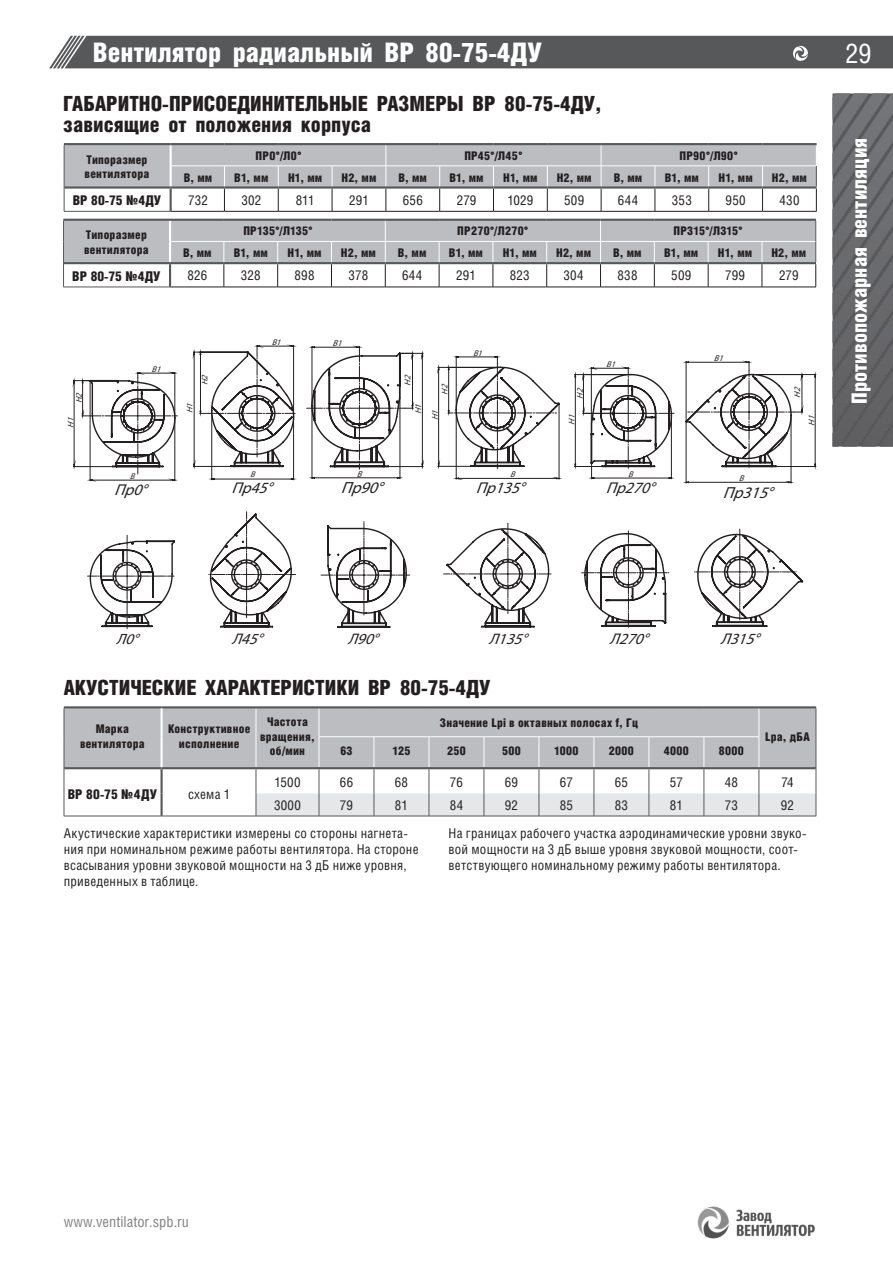

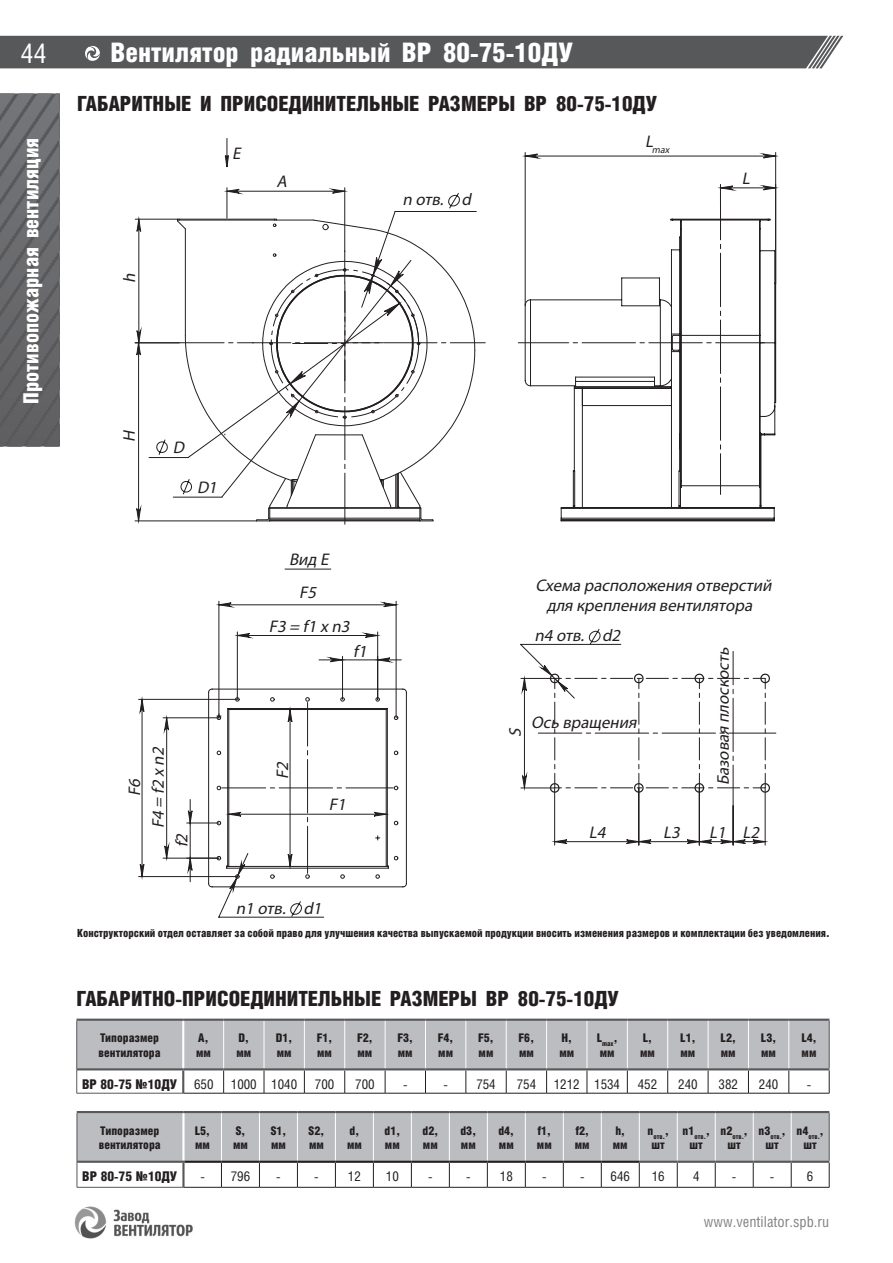

Размеры ВР 80-75 ДУ даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения — как на чертеже в каталоге. Прочерк — размер в каталоге не приведён.

Цена ВР 80-75 ДУ и от чего она зависит

Цена ВР 80-75 ДУ определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями дымоудаление 400 °С в течение 2 часов и дымоудаление 600 °С в течение 1,5 часов доходит до 1,0 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.

Родственные модели ВР 80-75 ДУ

С чем ещё сравнивают ВР 80-75 ДУ и что берут вместо него:

• ВР 80-75 — общепромышленное исполнение той же машины
• ВР 280-46 ДУ — близок по параметрам: до 65 000 м³/ч и 2 880 Па

Как купить ВР 80-75 ДУ: цена, доставка, оплата и возврат

Поставщик ВР 80-75 ДУ

Поставку ВР 80-75 ДУ ведёт ООО «Аквент», Уфа. Среди заказчиков: Газпром нефть, НЛМК, Акрон, Роснефть, ММК, Северсталь, ЕвроХим, Русал.

Аналоги ВР 80-75 ДУ и соответствие обозначений

Рядом с ВР 80-75 ДУ в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подробнее по теме в справочнике Аквента: как выбирают вентилятор дымоудаления, расчёт дымоудаления, типы и подбор.
