Клапан воздушный круглый КВК

Назначение КВК

Воздушный клапан общего назначения круглый ставят в круглый воздуховод, чтобы перекрыть ветку или отрегулировать по ней расход. От обратного клапана он отличается тем, что положение лопатки задаёт человек или привод, а не поток воздуха.

Это клапан воздушный регулирующий круглый: воздушные клапаны для круглых воздуховодов подбирают по диаметру канала, а не по расходу — клапаны воздушные круглого сечения повторяют сечение трассы один в один.

Стандартный ряд — шесть типоразмеров от Ø100 до Ø315 мм: это диаметры, которые есть в наличии чаще всего. Диаметры до Ø1250 мм изготавливают по запросу.

Все исполнения собраны на одной геометрии корпуса. КВК — базовый, КВКУ — утеплённый греющим кабелем, КВК-УСЛ — усиленный под повышенные нагрузки, КВКУ-УСЛ — и то и другое сразу. Габариты и масса у всех четырёх одинаковы.

Конструкция КВК

Корпус — оцинкованная сталь. Внутри поворотная лопатка на оси, снаружи — либо ручка с фиксацией положения, либо электропривод 220 или 24 В. Сам привод в состав клапана не входит и подбирается отдельно.

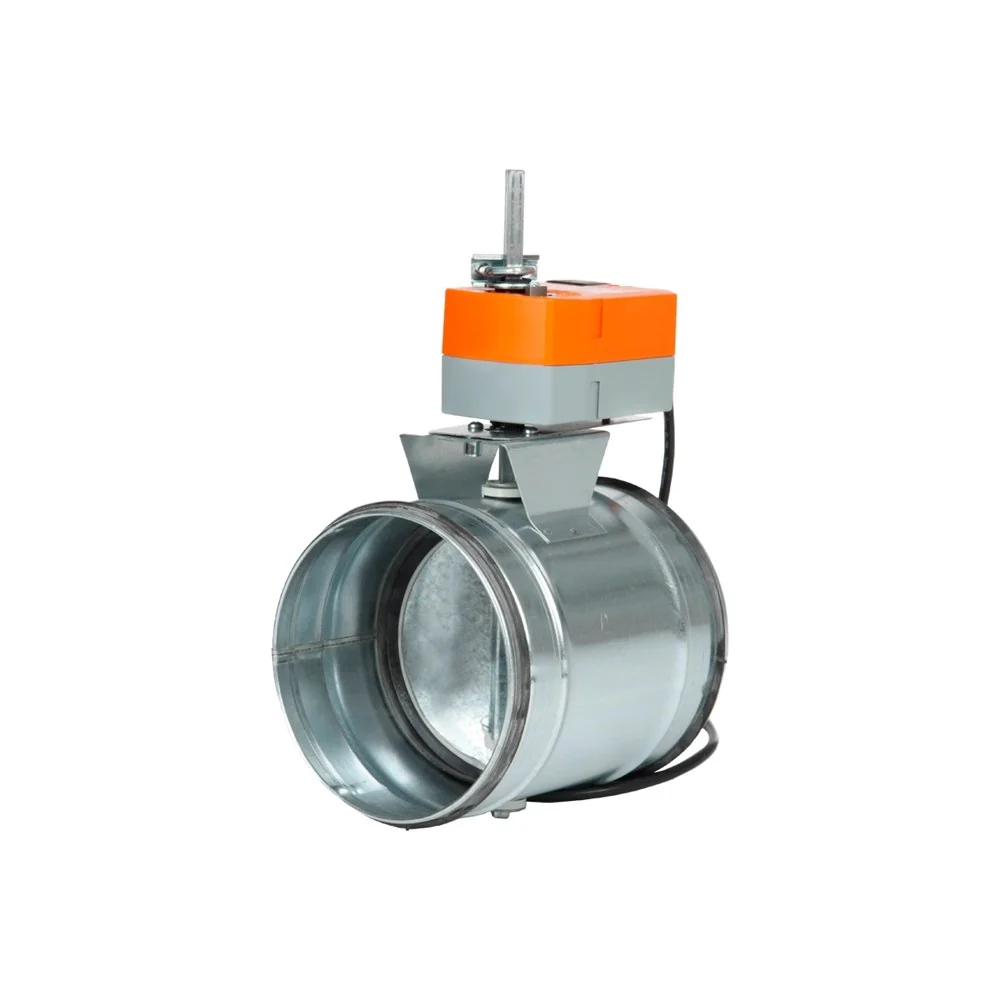

Клапан воздушный круглый с электроприводом собирается из того же корпуса: круглые воздушные клапаны с приводом отличаются от ручных только узлом управления, диаметр и длина корпуса у них те же.

Габарит корпуса по ряду почти не меняется. Размер A в таблице равен 200 мм у диаметров от 100 до 200 мм и 260 мм у диаметров 250 и 315 мм; размер B — 100 мм по всему ряду. Что именно обозначают A и B, каталог не расшифровывает, поэтому под монтаж габарит подтверждают чертежом.

Масса растёт с диаметром: 0,36 кг у Ø100, 1,02 кг у Ø200 и 2,10 кг у Ø315. Даже старший типоразмер стандартного ряда весит около двух килограммов — отдельного крепления под такой клапан не требуется, он держится на воздуховоде.

Утеплённое исполнение КВКУ — это греющий кабель 16 Вт/м по корпусу. Он нужен не для тепла в канале, а чтобы лопатка и уплотнение не примерзали: клапан, вставший в наружном воздуховоде на морозе, потом не открывается.

Усиленное исполнение КВК-УСЛ рассчитано на повышенные нагрузки. Внешне это тот же клапан того же габарита — разница в жёсткости конструкции, а не в размерах.

Диаметры выше Ø315 мм в стандартный ряд не входят, но изготавливаются: верхняя граница — Ø1250 мм. Сроки по таким позициям отличаются от складских, и это стоит учитывать при планировании монтажа.

Исполнения и схемы КВК

Исполнение КВК задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.

Электропривод в состав КВК не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения КВК

Рабочая среда — воздух без агрессивных примесей. Оцинкованный корпус рассчитан на обычную вентиляцию; во влажной или химически активной среде нужен другой материал.

Для взрывоопасных зон круглый КВК не предназначен. Там ставят взрывозащищённые клапаны и заслонки — это отдельные серии с маркировкой по классификации каталога изготовителя (ГОСТ 12.1.011) и допуском в зоны В-1, В-1А и В-1Б по ПУЭ.

Для дымоудаления клапан КВК тоже не подходит: у него нет нормируемого предела огнестойкости. Там нужен сертифицированный противопожарный клапан.

В открытом положении лопатка стоит в потоке и добавляет сопротивление сети. На малых диаметрах это заметно сильнее, и потери надо заложить при подборе вентилятора.

Наружная установка возможна, но именно в утеплённом исполнении КВКУ. Без греющего кабеля клапан на улице рискует примёрзнуть в том положении, в котором его застал мороз, — и обнаружится это в тот момент, когда его понадобится перекрыть.

Подбор КВК: что нужно от заказчика

Чтобы подобрать КВК, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики КВК по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена КВК и от чего она зависит

Цена круглого клапана идёт за диаметром: по стандартному ряду масса меняется от 0,36 до 2,10 кг, то есть почти в шесть раз при росте диаметра втрое.

Второе, что меняет цену, — исполнение. КВКУ дороже базового на греющий кабель, КВК-УСЛ — на усиление конструкции. Габариты и масса при этом остаются теми же.

Электропривод в стоимость клапана не входит: его подбирают отдельно под диаметр и режим работы. Точную цену подтверждает менеджер после подбора.

Родственные модели КВК

С чем ещё сравнивают КВК и что берут вместо него:

• АЗЕ, АЗД — соседняя модель того же класса
• КОп, КОк — соседняя модель того же класса

Как купить КВК: цена, доставка, оплата и возврат

Поставщик КВК

Поставку КВК ведёт ООО «Аквент», Уфа. Среди заказчиков: Норникель, Татнефть, Уралхим, Акрон, НЛМК, Роснефть, ММК, Газпром нефть.
