ВМК

Назначение ВМК

ВМК — крышный малогабаритный вентилятор. Отличается от больших крышных машин тем, что поставляется готовым моноблоком под конкретный типоразмер стакана: выбирать двигатель и схему исполнения не нужно, модель задаёт всё сразу.

Ряд ВМК — тринадцать моделей от ВМК 225 до ВМК 630. Обозначение читается так: число — присоединительный размер в миллиметрах, далее число полюсов двигателя и буква сети: D — трёхфазная 380 В, E — однофазная 220 В.

Расход по ряду ВМК — от 1 010 до 14 400 м³/ч, потребляемый ток от 0,4 до 6,1 А, масса от 13 до 82 кг. Класс защиты двигателя IP 54, максимальная температура перемещаемого воздуха +60 °С, у однофазных моделей стоит встроенное биметаллическое термореле.

Конструкция ВМК

В заявках попадается и написание «крышной вентилятор ВМК» — через «о», хотя по норме прилагательное пишется «крышный». Речь об одном и том же изделии, и крышные вентиляторы ВМК поставляются одинаково независимо от формы записи в запросе.

Частота вращения в ряду ВМК — 880–2 600 об/мин, по синхронным группам это 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВМК 1000, ВМК 1500, ВМК 3000, и это то же самое, что «ВМК на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее.

Масса ВМК растёт от 13 до 82 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВМК

Проточная часть ВМК по прайсу завода идёт в одном исполнении — углеродистая сталь. Это задаёт и границу применения: углеродистая сталь для чистого воздуха.

Климатическое исполнение ВМК по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВМК по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВМК №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВМК есть цена на 1 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВМК

ВМК применяют для вытяжки из небольших помещений: магазины, мастерские, кафе, административные здания, отдельные технологические участки. Предел по температуре перемещаемого воздуха — +60 °С, ниже, чем у общепромышленных машин.

Однофазные модели ВМК с индексом E питаются от 220 В и требуют конденсатора — его ёмкость указана в паспорте. Это удобно там, где трёхфазного ввода нет, но ограничивает мощность и, соответственно, расход.

Установка ВМК ведётся на подготовленный проём в кровле или на стену: корпус моноблочный, отдельной опорной рамы не требует. Состав узла — переходник, уплотнение, крепёж — считается по месту и в цену вентилятора не входит.

Электрическая часть ВМК описана в каталоге подробнее, чем у больших машин, и это важно при подключении. Однофазные модели питаются от 220 В и требуют пускового конденсатора, ёмкость которого указана в паспорте; трёхфазные работают от 380 В без конденсатора. Потребляемый ток по ряду ВМК — от 0,4 до 6,1 А, потребляемая мощность от 140 до 3 900 Вт. Класс защиты двигателя IP 54 — пыль и брызги с любого направления.

Отдельная особенность ВМК — встроенное биметаллическое термореле у однофазных моделей. Оно размыкает цепь при перегреве обмотки и возвращает её в работу после остывания, то есть отдельная тепловая защита в щите для этих моделей не обязательна. У трёхфазных моделей ВМК термореле не предусмотрено, и защиту ставят внешнюю.

Подбор и монтаж ВМК

Чтобы подобрать ВМК, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВМК перекрывает производительность до 14 400 м³/ч и полное давление до 1 000 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВМК 630-6D включительно масса не выходит за 82 кг — ВМК ставят на раму силами двух монтажников.

Технические характеристики ВМК по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВМК выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВМК без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Цены ВМК по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цены на ВМК даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

В таблице характеристик выше есть конфигурация, которой нет в прайсе завода: ВМК 630-6D на 1,005 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.

Габаритные и присоединительные размеры ВМК

ВМК №225 — габаритные и присоединительные размеры

ВМК №355 — габаритные и присоединительные размеры

ВМК №450 — габаритные и присоединительные размеры

ВМК №560 — габаритные и присоединительные размеры

Аэродинамические характеристики ВМК

ВМК №225 — аэродинамическая характеристика

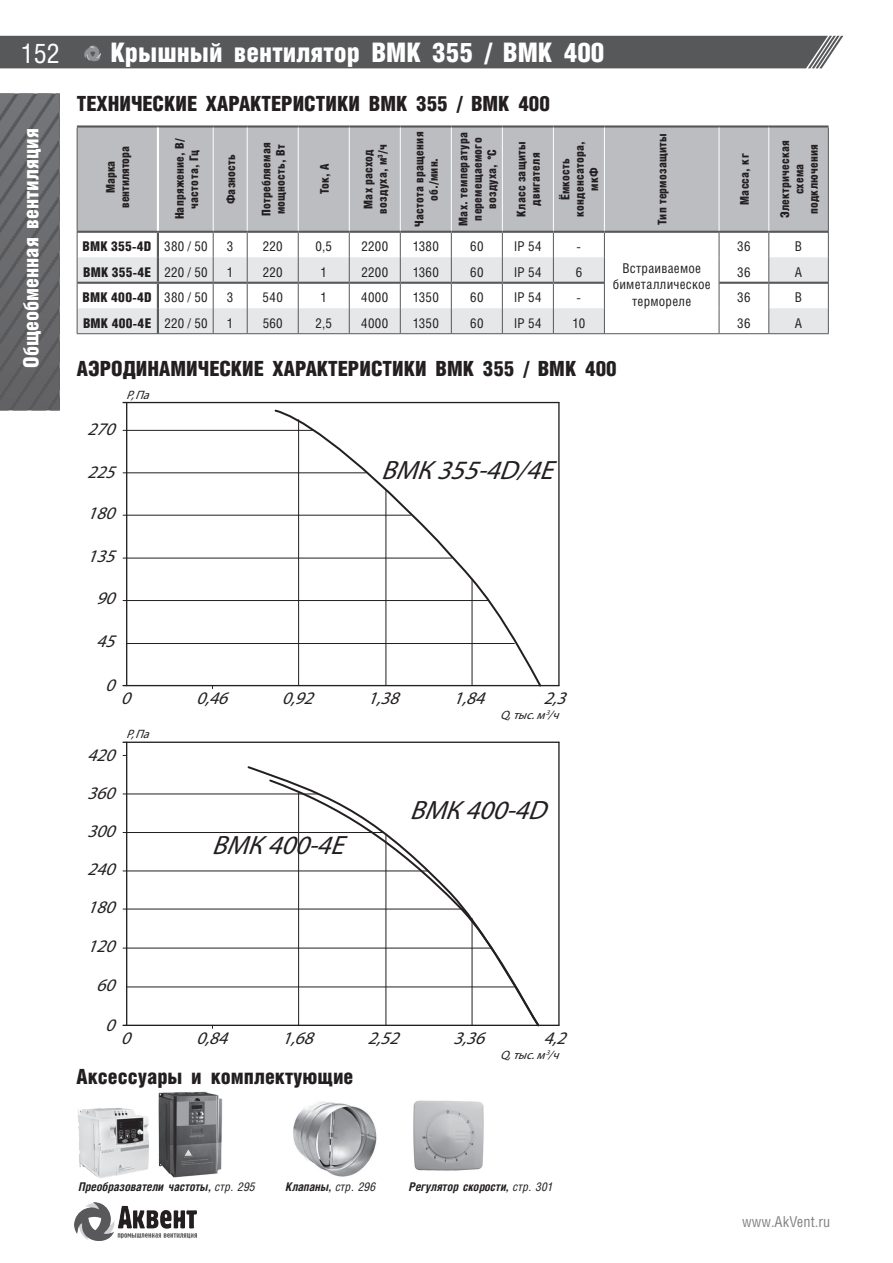

ВМК №355 — аэродинамическая характеристика

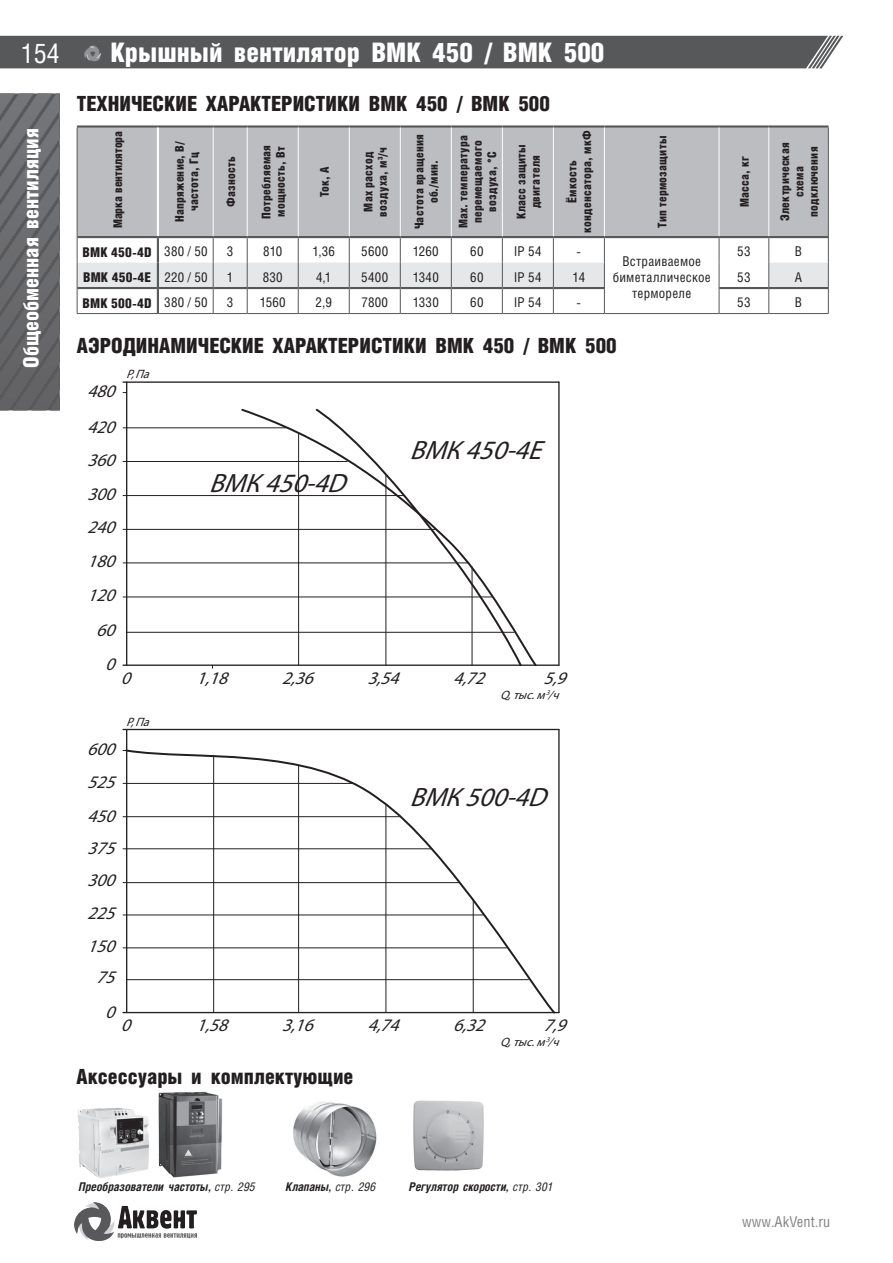

ВМК №450 — аэродинамическая характеристика

ВМК №560 — аэродинамическая характеристика

Цена ВМК и от чего она зависит

Цена ВМК зависит от типоразмера, мощности и частоты вращения двигателя. Исполнений корпуса по этой марке в прайсе завода одно, поэтому и разброс цен здесь задаёт только комплектация — она и стоит напротив каждой строки в таблице выше.

Родственные модели ВМК

С чем ещё сравнивают ВМК и что берут вместо него:

• ВКР — выше по напору: до 1 815 Па против 1 000
• ВКРС — выше по напору: до 2 100 Па против 1 000
• ВКРФ — выше по напору: до 1 950 Па против 1 000

Как купить ВМК: цена, доставка, оплата и возврат

Поставщик ВМК

Поставку ВМК ведёт ООО «Аквент», Уфа. Среди заказчиков: Северсталь, НЛМК, Русал, Татнефть, СИБУР, ММК, Уралхим, Роснефть.

Аналоги ВМК и соответствие обозначений

Рядом с ВМК в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подробнее по теме в справочнике Аквента: ВМК в справочнике, осевой или крышный для вытяжки, монтаж крышного вентилятора.
