РИСИ

Назначение РИСИ

РИСИ — циклон Ростовского инженерно-строительного института, 1980 год. Он решает ту задачу, на которой обычный циклон останавливается: улавливание волокнистой и слипающейся пыли. Мебельные производства, полировальные участки, аспирация деревообработки — там, где волокно наматывается на выхлопную трубу любого другого аппарата.

Общая эффективность РИСИ по справочнику — 99,0–99,7 %, на полировальной древесной пыли зафиксировано 99 %. Для циклона это очень высокие цифры, и объясняются они как раз характером пыли: волокно и слипающиеся частицы крупные и тяжёлые.

Ряд РИСИ — девять типоразмеров ∅200, 300, 400, 500, 600, 700, 800, 900 и 1 000 мм. При условной скорости 3 м/с расход одного аппарата составляет от 340 до 8 480 м³/ч.

Сопротивление РИСИ — 1 280 Па при коэффициенте ζ = 237. Это заметно выше, чем у зерновых циклонов, и напор вентилятора аспирационной сети считают с учётом этой цифры, а не «по аналогии с соседним цехом».

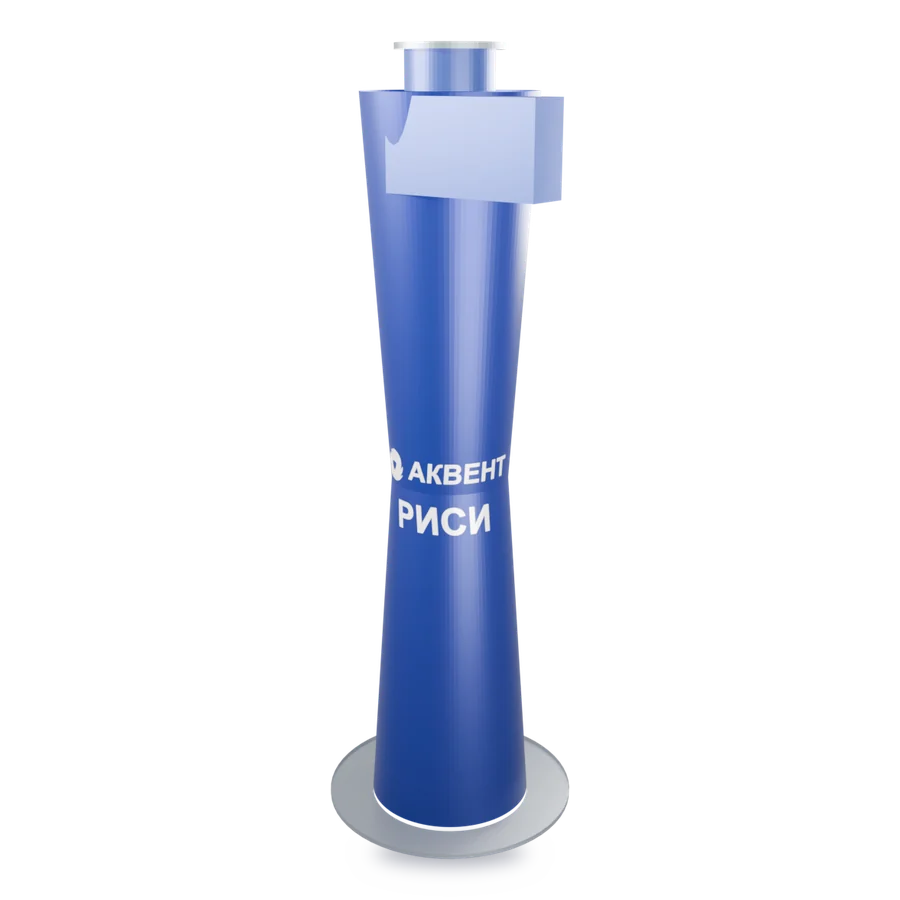

Конструкция РИСИ

Климатическое исполнение РИСИ по справочнику — УХЛ, категории размещения 1, 2, 3 и 4 по ГОСТ 15150-69. То есть аппарат ставится и в отапливаемом цехе, и на улице, и это оговорено документом, а не додумано.

Выпускается в одиночном исполнении с правым и левым вращением газового потока: направление выбирают по компоновке сети, и у смонтированного аппарата его уже не меняют.

Что стоит за цифрой сопротивления РИСИ: коэффициент ζ = 237, плотность газа 1,2 кг/м³, условная скорость 3 м/с — вместе они дают 1 280 Па. Диаметр в формулу не входит, поэтому и ∅200, и ∅1 000 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе РИСИ — 3 м/с, во входном патрубке — 18,8 м/с. Разница в 6,3 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции РИСИ заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения РИСИ: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «РИСИ ∅600 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений РИСИ: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения РИСИ

Главное ограничение РИСИ прямое: недопустима конденсация паров на внутренних поверхностях. Как только на стенке появляется влага, волокнистая пыль превращается в налипший слой, и аппарат перестаёт работать как циклон. Поэтому для влажных выбросов его не берут даже при подходящем расходе.

Зона применения — аспирация мебельных и полировальных производств, то есть сухая волокнистая пыль. Древесная пыль горюча, и перед циклоном ставят искрогаситель, а при взрывоопасной зоне — взрывозащищённое исполнение аппарата.

Корпус изготавливается из углеродистой стали в базовом варианте; по запросу — из нержавеющей, пищевой нержавеющей или титана.

Эффективность улавливания РИСИ

Одной цифры «эффективность РИСИ» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 2 результата испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность РИСИ считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор РИСИ по расходу газа

РИСИ выбирают не по расходу, а по типу пыли: если в потоке волокно или слипающаяся фракция, остальные циклоны отпадают независимо от того, какой у них диаметр разделения. Расход задаёт уже типоразмер внутри ряда.

Типоразмер РИСИ выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для РИСИ оптимальная условная скорость Vц = 3 м/с (стр. 226).

Пример: нужно очистить 3 050 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 0,6 м, то есть ∅600 мм — это РИСИ-600 в таблице выше. Сопротивление такого аппарата — 1 280 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅1 000 мм — верхнего типоразмера ряда РИСИ, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Технические характеристики РИСИ по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик РИСИ — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006. Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить РИСИ: цена, срок изготовления, доставка и оплата

Сколько стоит РИСИ, зависит прежде всего от материала: нержавеющее исполнение дороже углеродистого кратно, титановое — ещё дороже. Второй по весу фактор — диаметр и толщина стенки. Купить РИСИ по одной цифре «из прайса» нельзя, и обещать её мы не будем: цену считает инженер по вашей спецификации.

Срок изготовления РИСИ в базовом углеродистом исполнении — от 15 рабочих дней, в нержавеющем и титановом — от 25 рабочих дней. Отгрузка со склада в Уфе, доставка до терминала транспортной компании в городе за наш счёт, дальше — тарифом перевозчика, которого выбираете вы.

Расчёты за РИСИ ведём по договору, безналично, с НДС. Аванс закрывает закупку металла, остаток оплачивается перед отгрузкой. Отсрочка возможна и оформляется отдельным приложением — устных договорённостей по деньгам не держим.

Гарантия на РИСИ — 12 месяцев с даты отгрузки. В комплект поставки входят паспорт изделия с фактическими размерами и расчётными характеристиками, сертификат на металл и руководство по монтажу. Циклон — аппарат без движущихся частей, поэтому гарантийные случаи по нему связаны со швами и толщиной стенки, а не с износом механизмов.

Обмен РИСИ возможен, если фактические размеры или материал разошлись со спецификацией — тогда исправляем за свой счёт. Возврат исправного изделия, изготовленного под заказ, договором не предусмотрен: предупреждаем об этом заранее, чтобы условие не всплыло при отгрузке.

Поставщик РИСИ

Поставку РИСИ ведёт ООО «Аквент», Уфа. Среди заказчиков: ММК, Русал, Уралхим, ЕвроХим, Роснефть, Акрон, Норникель, Татнефть.

Соседние модели РИСИ

• СИОТ — циклон для механической обработки: сопротивление ниже: 1 260 Па против 1 280 Па; ряд ∅740–1 930 мм, расход 1 550–10 530 м³/ч.
• ЛИОТ — циклон для деревообработки: сопротивление ниже: 798 Па против 1 280 Па; ряд ∅552–1 886 мм, расход 1 460–17 090 м³/ч.
• УЦ — циклон для деревообрабатывающих производств: ряд ∅500–2 000 мм, расход 680–10 850 м³/ч.
