ВО 13-284

Общие сведения

• Осевой, одностороннего всасывания.
• Лопатки рабочего колеса — регулируемые, угол устанавливается при монтаже.
• Исполнение 1 — прямой привод, фланцевый двигатель.
• Направление вращения — правое, левое.
• Рабочее колесо — стальные лопасти, балансировка по ГОСТ.

Назначение

Вентиляторы осевые ВО 13-284 применяются для организации приточной и вытяжной вентиляции промышленных цехов, складских комплексов, торговых и административных зданий, а также объектов общественного назначения. Благодаря регулируемому углу лопастей агрегат оптимально подстраивается под аэродинамические условия конкретной вентиляционной системы без замены оборудования.

Рабочая среда

Нормальной рабочей средой для ВО 13-284 является чистый воздух температурой до +40°С, не содержащий химически агрессивных, взрыво- или пожароопасных компонентов. Предельно допустимое содержание пыли и взвешенных частиц — 0,1 г/м³. При отклонении от стандартных условий применяется специальное исполнение: взрывозащищённое, коррозионностойкое или теплостойкое.

Конструктивные особенности

Рабочее колесо ВО 13-284 оснащено стальными лопастями с регулируемым углом установки. Угол задаётся при монтаже без полной разборки вентилятора, что позволяет точно подобрать режим работы под расчётное аэродинамическое сопротивление системы.

Электродвигатель устанавливается фланцевым способом непосредственно на рабочее колесо (исполнение 1). Корпус — стальной цилиндрический обтекатель. Монтаж осуществляется на жёстком основании или в проёме стены с использованием стандартных крепёжных элементов.

Условия эксплуатации

• Умеренный климат (У): от −45°С до +40°С;
• Тропический климат (Т): от −10°С до +45°С;
• Умеренно холодный/холодный (УХЛ/ХЛ): от −60°С до +40°С.
• Категория размещения — 2 и 3.

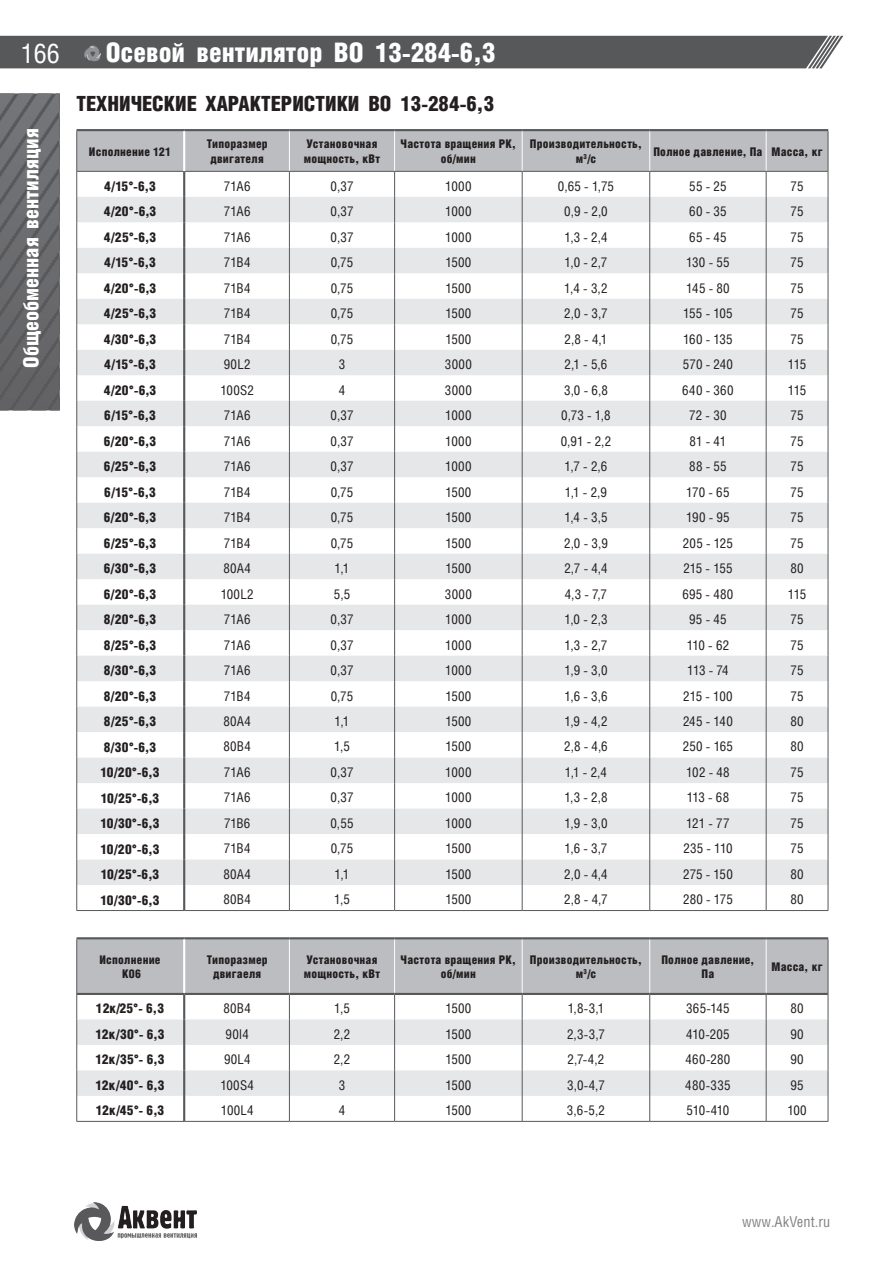

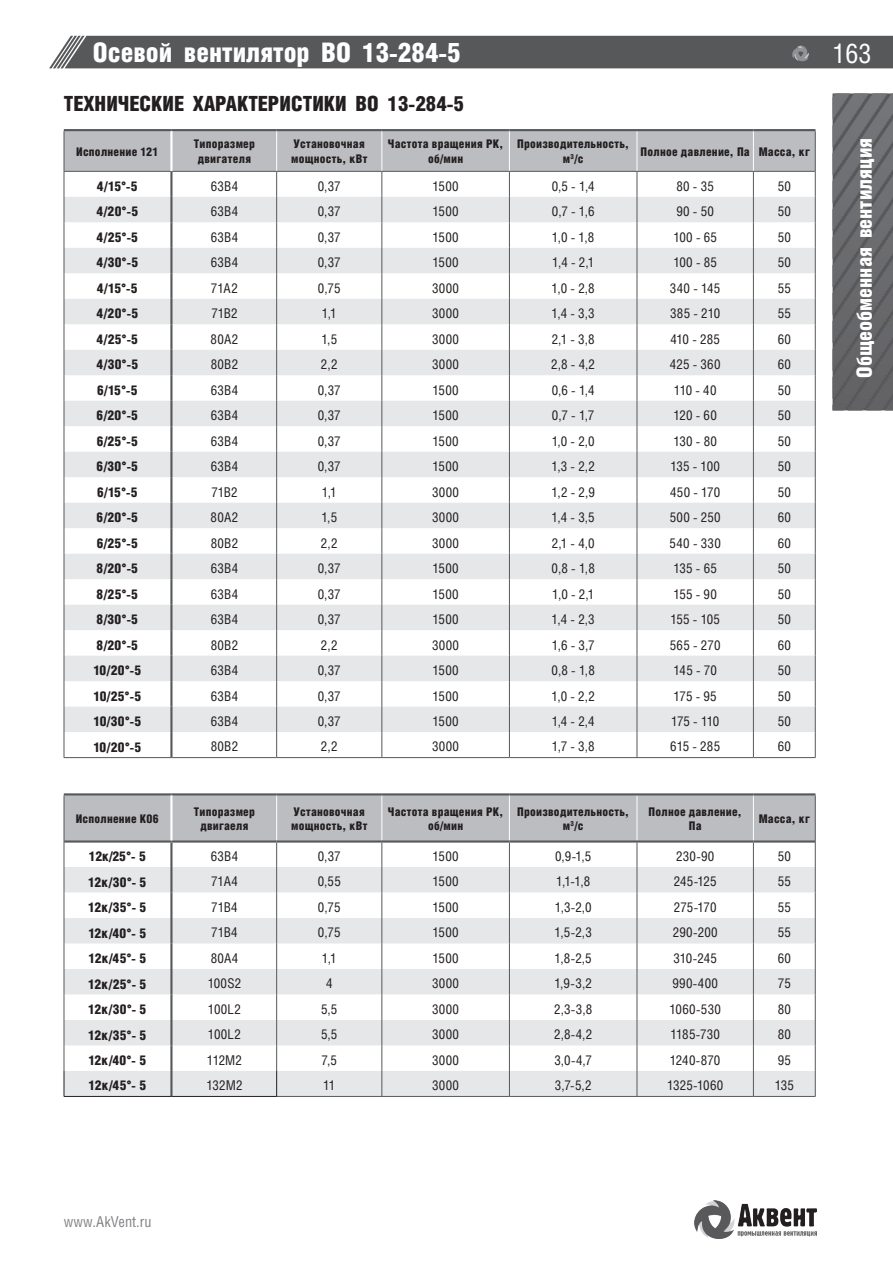

Типоразмеры и исполнения

Вентиляторы ВО 13-284 выпускаются в 8 типоразмерах — №4, 5, 6,3, 8, 10, 12,5, 16, 20. Диаметр рабочего колеса от 400 до 2000 мм. Базовый вариант поставки — исполнение 1 (прямой привод). Специальные исполнения: взрывозащищённое, коррозионностойкое, теплостойкое.

Основные варианты изготовления

• Общепромышленное — углеродистая сталь.
• Ж2 — теплостойкое, до +200°С, углеродистая сталь.
• К1 — коррозионностойкое, нержавеющая сталь.
• В — взрывозащищённое из разнородных металлов (углеродистая сталь, латунь).
• ВК1 — взрывозащищённое коррозионностойкое (нержавеющая сталь, латунь).
• ВК3 — взрывозащищённое, алюминиевые сплавы.
