ЦН-11

Назначение ЦН-11

ЦН-11 — циклон НИИОГАЗ с наклоном входного патрубка 11°, самый тонкий по очистке в семействе ЦН. Диаметр разделения d₅₀ = 3,65 мкм против 4,5 мкм у ЦН-15 и 8,5 мкм у ЦН-24: там, где требования к остаточной запылённости жёстче обычного, из трёх аппаратов выбирают именно ЦН-11.

Платят за это сопротивлением. Коэффициент ζ = 250 против 165 у ЦН-15, гидравлическое сопротивление 1 350 Па против 1 176 Па — то есть каждый кубометр газа через ЦН-11 обходится дороже по электроэнергии на тягу. Разница в 174 Па на первый взгляд невелика, но на расходе в 20 000 м³/ч это уже заметная прибавка к мощности вентилятора.

Ряд ЦН-11 — 14 типоразмеров ∅200–2000 мм. При оптимальной условной скорости 3,0 м/с аппараты перекрывают расход от 340 до 33 910 м³/ч. Полная высота корпуса — 4,38 диаметра: от 876 мм у ∅200 до 8 760 мм у ∅2000.

Общая эффективность ЦН-11 на полидисперсной кварцевой пыли составляла 70–80 % в опытах при ∅450 мм и входной запылённости 3 г/м³ — цифра растёт с увеличением расхода и скорости. На пыли с преобладанием крупной фракции результат заметно выше, на возгонах и дымах — ниже.

Конструкция ЦН-11

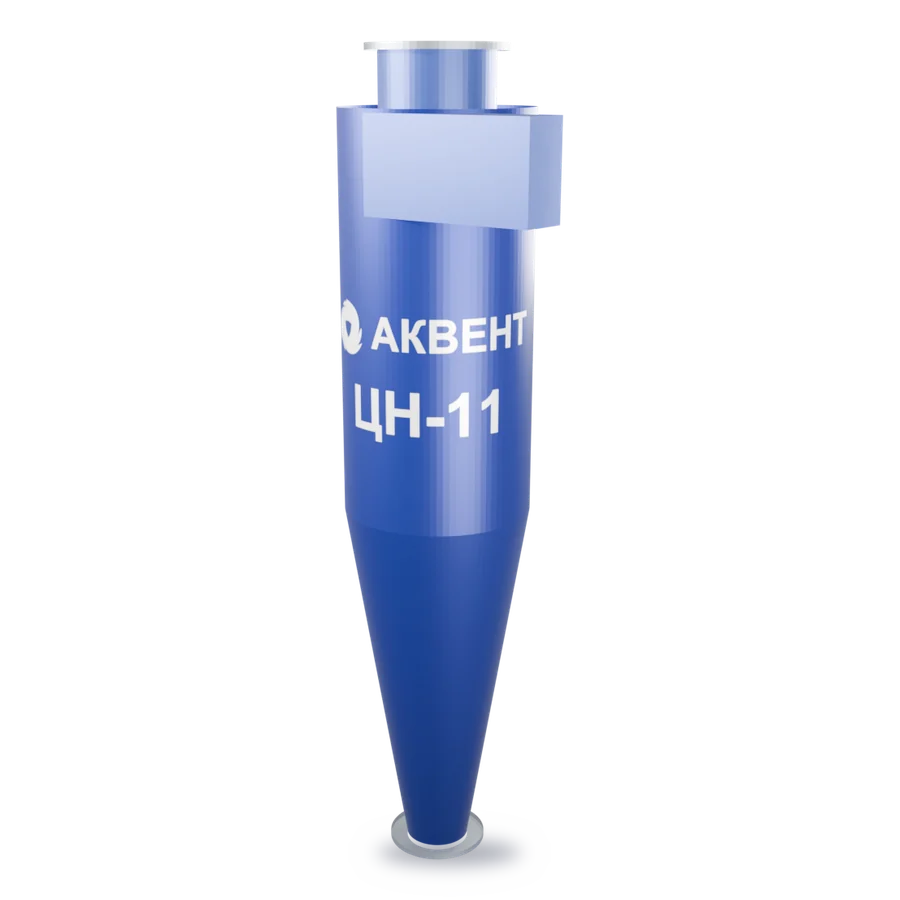

Пропорции ЦН-11 заданы в долях диаметра корпуса: выхлопная труба 0,59D, высота входного патрубка 0,48D, ширина 0,2D, вылет 0,6D, цилиндрическая часть 1,56D, коническая 2,08D, полная высота 4,38D. Угол конусности 17°, угол наклона крышки 11°. Отсюда считается любой типоразмер, даже тот, которого нет в габаритной таблице.

Толщина стенки в габаритном ряду ЦН-11 растёт от 4 мм у малых диаметров до 8 мм у ∅1800–2000: аппарат сам себя несёт, и чем больше корпус, тем толще металл. На абразивной пыли толщину закладывают с запасом — стенка в зоне входа изнашивается первой.

Бункер под ЦН-11 в габаритной таблице справочника идёт отдельной позицией: диаметр от 325 мм при корпусе ∅200 до 3 000 мм при ∅2000, полная высота установки с бункером — от 1 398 до 13 230 мм. Это те цифры, по которым считают высоту помещения или площадки, а не высота одного корпуса.

Что стоит за цифрой сопротивления ЦН-11: коэффициент ζ = 250, плотность газа 1,2 кг/м³, условная скорость 3 м/с — вместе они дают 1 350 Па. Диаметр в формулу не входит, поэтому и ∅200, и ∅2 000 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе ЦН-11 — 3 м/с, во входном патрубке — 18,8 м/с. Разница в 6,3 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции ЦН-11 заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения ЦН-11: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «ЦН-11 ∅900 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений ЦН-11: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения ЦН-11

ЦН-11 работает по сухой неслипающейся пыли. По входной запылённости справочник даёт две разные границы: 1 000 г/м³ для слабослипающихся пылей и 250 г/м³ для среднеслипающихся — разница в четыре раза, и это первое, что уточняют при подборе.

Температура очищаемого газа — не более 400 °С, разрежение — не более 5 кПа. Горячий газ меняет плотность, а вместе с ней и фактическую скорость в корпусе: при 400 °С плотность падает почти вдвое против нормальных условий, и расчёт ведётся по рабочим, а не по нормальным кубометрам.

Исполнение корпуса выбирается по среде: углеродистая сталь для сухих газов, нержавеющая — для влажных и химически активных, пищевая нержавеющая — для производств с пищевым регламентом, титан — там, где нержавеющая сталь не держит. Взрывоопасные пыли требуют взрывозащищённого исполнения.

Пределы применения ЦН-11 по справочнику: температура газа до 400 °С, запылённость на входе до 1 000 г/м³, разрежение не более 5 кПа. Это границы, за которыми аппарат работает, но расчётной эффективности уже не даёт: горячий газ меняет плотность и скорость, а сверхнормативная запылённость забивает бункер быстрее, чем его успевают опорожнять.

Эффективность улавливания ЦН-11

Одной цифры «эффективность ЦН-11» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 1 результат испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность ЦН-11 считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор ЦН-11 по расходу газа

Выбор между ЦН-11 и ЦН-15 сводится к одному вопросу: что дороже — тонкая очистка или тяга. ЦН-11 ловит частицы от 3,65 мкм при сопротивлении 1 350 Па, ЦН-15 — от 4,5 мкм при 1 176 Па. Если остаточная запылённость на выходе нормируется, берут ЦН-11; если решает стоимость электроэнергии на тягу — ЦН-15.

Типоразмер ЦН-11 выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для ЦН-11 оптимальная условная скорость Vц = 3 м/с (стр. 56).

Пример: нужно очистить 6 870 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 0,9 м, то есть ∅900 мм — это ЦН-11-900 в таблице выше. Сопротивление такого аппарата — 1 350 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅2 000 мм — верхнего типоразмера ряда ЦН-11, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Дисперсность пыли — второй ключ подбора. Диаметр разделения ЦН-11 d₅₀ = 3,65 мкм: частицы такого размера улавливаются наполовину, крупнее — почти полностью, мельче — хуже. Если в потоке преобладает фракция мельче 3,65 мкм, одним циклоном задача не решается: за ним ставят рукавный фильтр или мокрый пылеуловитель, а сам ЦН-11 работает первой ступенью и снимает основную массу.

Технические характеристики ЦН-11 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик ЦН-11 — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 59). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить ЦН-11: цена, срок изготовления, доставка и оплата

Цена ЦН-11 считается по чертежу, а не берётся из прайса: изделие изготавливается под заказ. На стоимость влияют четыре вещи — диаметр корпуса, толщина металла, материал (углеродистая сталь, нержавеющая, титан) и то, что идёт в комплекте: бункер, затвор, площадка. Заказать расчёт можно по телефону или через форму — считаем бесплатно.

ЦН-11 отгружаем через 15–30 рабочих дней после согласования спецификации: срок зависит от материала корпуса и диаметра. Крупные типоразмеры везём разобранными — корпус, конус и бункер отдельно, сборка на месте. До терминала в Уфе доставка бесплатная.

По ЦН-11 счёт выставляем в день обращения, оплата безналичная с НДС. Стандартная схема — аванс 50 %, остаток по готовности изделия до отгрузки. Спецификацию согласуем письменно до счёта, чтобы в производство не ушло не то исполнение.

На ЦН-11 даём 12 месяцев гарантии. С изделием едут паспорт, сертификаты на применённый металл и схема с присоединительными размерами. Срок службы корпуса определяется абразивностью пыли: под абразив закладывают увеличенную толщину стенки или футеровку, и это оговаривается в спецификации заранее.

Политика возврата по ЦН-11: изделие под заказ, поэтому «передумал» основанием не является — об этом говорим до подписания спецификации, а не после. Если ЦН-11 пришёл не тем, что согласовано, или повреждён в пути, замену или ремонт делаем за свой счёт по акту.

Поставщик ЦН-11

Поставку ЦН-11 ведёт ООО «Аквент», Уфа. Среди заказчиков: Акрон, Уралхим, Роснефть, НЛМК, ЕвроХим, СИБУР, ММК, Норникель.

Соседние модели ЦН-11

• ЦН-15 — циклон нииогаз, универсальный: грубее по фракции — d₅₀ 4,5 мкм против 3,65 мкм; сопротивление ниже: 1 176 Па против 1 350 Па; ряд ∅200–2 000 мм, расход 400–39 560 м³/ч.
• ЦН-24 — циклон нииогаз с низким сопротивлением: грубее по фракции — d₅₀ 8,5 мкм против 3,65 мкм; сопротивление ниже: 972 Па против 1 350 Па; ряд ∅400–3 000 мм, расход 2 030–114 450 м³/ч.
• ЦН-15у — циклон нииогаз укороченный: грубее по фракции — d₅₀ 6 мкм против 3,65 мкм; сопротивление ниже: 1 250 Па против 1 350 Па; ряд ∅200–2 000 мм, расход 400–39 560 м³/ч.
