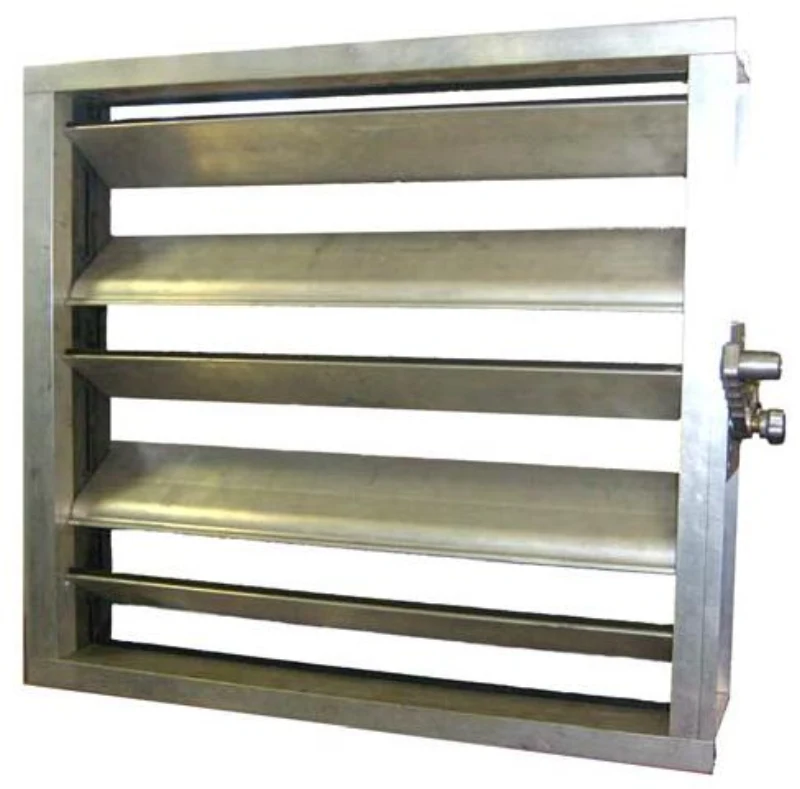

Клапан воздушный утеплённый КВУ

Назначение КВУ

КВУ — воздушный клапан с утеплением, для наружной установки. Его ставят там, где воздуховод выходит на улицу: на воздухозаборе и на выбросе. При остановленной приточке закрытый КВУ не даёт морозу идти внутрь по каналу.

В ряду 32 типоразмера — от 200×200 до 1800×1200 мм. Число лопаток растёт с высотой сечения: у самого малого она одна, у самого крупного девять. Масса идёт от 6 до 112 кг: утепление и рама весят заметно больше, чем у обычного клапана.

Клапан выпускается по серии 5.904-12 и ТУ 4863-003-57375659-2002 в трёх исполнениях: КВУ-Р с ручным управлением лопатками, КВУ-Э с электроприводом и КВУ-ЭЭ с электроприводом и подогревом кромок.

КВУ клапан воздушный утеплённый спрашивают и по этому обороту, и просто как клапан утеплённый КВУ — речь об одном изделии. Воздушные клапаны КВУ маркируются буквой исполнения: клапан КВУ с электроприводом — это КВУ-Э, а клапан воздушный КВУ с электроприводом и обогревом кромок — КВУ-ЭЭ.

Конструкция КВУ

Лопатки КВУ полые и заполнены теплоизолятором, рама по периметру тоже утеплена — отсюда и вес. Для сравнения: КВУ 200×200 весит 6 кг, а обычный клапан того же сечения — 0,8 кг, то есть в семь с половиной раз легче. Эта разница и есть цена зимней плотности.

Лопатки сидят на осях и связаны общей тягой: одна ручка или один привод поворачивает их разом. Идут они навстречу друг другу и в закрытом положении смыкаются кромками. У самых малых сечений лопатка одна, и она садится на уплотнение корпуса.

Исполнение КВУ-ЭЭ отличается подогревом кромок. Он нужен там, где на клапане намерзает конденсат и лопатки примерзают к уплотнению: подогрев не даёт клапану заклинить к моменту пуска.

Габариты в таблице заданы четырьмя высотами и четырьмя длинами. H — высота рабочего сечения, H1, H2 и H3 — присоединительные размеры по высоте, L и L1, L2, L3 — то же по длине. Разница между рабочим сечением и наружным габаритом и есть фланцевая рама: у КВУ 200×200 корпус выходит за сечение на 26 мм с каждой стороны, у крупных типоразмеров — заметно больше.

Ряд построен так, что высота и длина меняются независимо. При одной высоте 400 мм есть длины 400, 600 и 800 мм, при высоте 600 — от 400 до 1200. Это позволяет встать в проём нестандартной пропорции, не заказывая клапан по чертежу.

В запросах КВУ называют по-разному: «Воздушные клапаны КВУ», «Клапан утепленный КВУ», «КВУ клапан воздушный утепленный». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы КВУ

Исполнение КВУ задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.

Электропривод в состав КВУ не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения КВУ

Рабочая среда — воздух без агрессивных примесей, с запылённостью, не мешающей лопаткам смыкаться. Для дымоудаления и противопожарных задач КВУ не предназначен: там нужен сертифицированный клапан с нормируемым пределом огнестойкости.

Утепление имеет смысл только на границе с улицей. Внутри здания оно не работает ни на что, а стоит заметно дороже обычного воздушного клапана УВК того же сечения — там и берут УВК.

Электропривод в комплект не входит и подбирается отдельно по моменту, который нужен для поворота лопаток. Момент зависит от площади клапана: чем больше сечение, тем мощнее нужен привод.

Подбор КВУ: что нужно от заказчика

Чтобы подобрать КВУ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики КВУ по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена КВУ и от чего она зависит

Цена КВУ определяется сечением: оно задаёт и площадь металла, и число лопаток, и массу. По ряду масса растёт с 6 до 112 кг, и цена идёт следом.

Второе — исполнение привода. КВУ-Р с ручным управлением дешевле всего, КВУ-Э добавляет электропривод, КВУ-ЭЭ — ещё и подогрев кромок. Сам привод подбирается отдельно.

Точную цену под ваше сечение и тип привода подтверждает менеджер. Если нужного размера нет в ряду, клапан делают по вашим габаритам.

Родственные модели КВУ

С чем ещё сравнивают КВУ и что берут вместо него:

• УВК, КЛ — соседняя модель того же класса

Как купить КВУ: цена, доставка, оплата и возврат

Поставщик КВУ

Поставку КВУ ведёт ООО «Аквент», Уфа. Среди заказчиков: НЛМК, Татнефть, Русал, Уралхим, Роснефть, СИБУР, Газпром нефть, Северсталь.

Аналоги КВУ и соответствие обозначений
