Назначение ВР 140-15
ВР 140-15 — радиальный вентилятор высокого давления с максимальным напором среди общепромышленных рядов: до 22 000 Па. Это уже область задач, где вентилятор работает почти как воздуходувка — пневмотранспорт, дутьё в печи, установки с многоступенчатой очисткой.
Ряд ВР 140-15 включает десять типоразмеров от №4 до №12,5. Расход при этом скромный — от 288 до 12 600 м³/ч: высокий напор всегда покупается ценой расхода при том же диаметре колеса.
Схемы исполнения ВР 140-15 — 1 и 5. Начиная со средних номеров применяется схема 5 с подшипниковой опорой: на таких напорах и оборотах прямая посадка колеса на вал двигателя себя не оправдывает.
Конструкция ВР 140-15
Типоразмерный ряд ВР 140-15 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 400 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 10 позиций. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — ВР 140-15 №4, ВР 140-15 №4,5 и так далее; изделие одно и то же, разница только в форме записи.
Окружная скорость на конце лопатки ВР 140-15 — 39,3–157,1 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ВР 140-15 — 1 500–3 000 об/мин, по синхронным группам это 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВР 140-15 1500, ВР 140-15 3000, и это то же самое, что «ВР 140-15 на 3 000 об/мин». Группа определяет и расход, и шум: чем ниже обороты, тем меньше расход и заметно тише машина. Типов электродвигателя в ряду 21, конкретный указан в таблице напротив каждой конфигурации.
Масса ВР 140-15 растёт от 56 до 975 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
Исполнения и схемы ВР 140-15
Конструктивные схемы ВР 140-15, встречающиеся в каталоге: схема 1; схема 3; схема 5. Схема задаётся при заказе и меняет и габарит, и цену.
Схема 5 у ВР 140-15 дороже схемы 1 в 1,3–1,6 раза при той же мощности: в ней колесо сидит на собственной подшипниковой опоре и приводится клиноремённой передачей, то есть добавляются вал, подшипниковый узел, шкивы и рама. Берут её там, где двигатель нельзя ставить в поток или где нужна своя частота вращения колеса.
Исполнения проточной части ВР 140-15 по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.
Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВР 140-15: коррозионностойкая сталь — в 1,4 раза дороже, взрывозащищённое из разнородных материалов — в 1,4 раза дороже, взрывозащищённое коррозионностойкое — в 1,9 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.
Климатическое исполнение ВР 140-15 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения ВР 140-15 по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | цена в таблице ниже |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | цена в таблице ниже |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | цена в таблице ниже |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: ВР 140-15 №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВР 140-15 есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения ВР 140-15
ВР 140-15 перемещает воздух и неагрессивные газовоздушные смеси до +80 °С, запылённость до 100 мг/м³. Узкие лопатки высоконапорного колеса особенно чувствительны к абразиву, поэтому запылённый поток через ВР 140-15 не пускают — только чистую сторону тракта.
Герметичность сети под ВР 140-15 критична. На 22 000 Па любая неплотность даёт заметный подсос, рабочая точка уходит вправо по характеристике, и двигатель перегружается. Это первая причина срабатывания защиты на таких установках.
Климатическое исполнение ВР 140-15 — У2 по ГОСТ 15150-69. Для взрывоопасных зон существует исполнение с искробезопасным рабочим колесом; в прайсе оно вынесено в отдельные колонки.
Подбор и монтаж ВР 140-15
Чтобы подобрать ВР 140-15, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВР 140-15 перекрывает производительность до 12 600 м³/ч и полное давление до 22 000 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
До ВР 140-15 №4,5 включительно масса не выходит за 75 кг — ВР 140-15 ставят на раму силами двух монтажников. Типоразмеры ВР 140-15 №5, ВР 140-15 №5,6, ВР 140-15 №6,3, ВР 140-15 №7,1, ВР 140-15 №8 — 68–345 кг: нужна таль или автопогрузчик. С ВР 140-15 №9 и старше масса начинается от 495 кг и доходит до 975 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Присоединительные размеры ВР 140-15 заданы каталогом: диаметр патрубка от 115 до 364 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Технические характеристики ВР 140-15 по типоразмерам
| Типоразмер | Исполн. | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Полное давление, Па | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №4 | 1 | 400 | 3 000 | 0,75 | 71А2 | 1,8 | 288–756 | 2 100–3 100 | 56 | 62,8 |
| ВР 140-15 №4,5 | 1 | 450 | 3 000 | 1,5 | 80А2 | 3,5 | 432–1 080 | 2 800–4 000 | 75 | 70,7 |
| ВР 140-15 №5 | 1 | 500 | 1 500 | 0,37 | 63В4 | 1,12 | 288–720 | 800–1 200 | 68 | 39,3 |
| ВР 140-15 №5 | 1 | 500 | 3 000 | 2,2 | 80В2 | 4,9 | 576–1 476 | 3 300–5 000 | 80 | 78,5 |
| ВР 140-15 №5 | 5 | 500 | 2 000 | 0,75 | 71В4 | 2 | 396–1 080 | 1 650–2 500 | 110 | 52,4 |
| ВР 140-15 №5 | 5 | 500 | 2 500 | 1,5 | 80В4 | 3,7 | 504–1 296 | 2 600–3 850 | 115 | 65,4 |
| ВР 140-15 №5,6 | 1 | 560 | 1 500 | 0,55 | 71А4 | 1,6 | 396–1 044 | 1 000–1 550 | 115 | 44,0 |
| ВР 140-15 №5,6 | 1 | 560 | 3 000 | 4 | 100S2 | 8,2 | 828–2 160 | 4 300–6 400 | 140 | 88,0 |
| ВР 140-15 №6,3 | 1 | 630 | 1 500 | 1,1 | 80А4 | 2,9 | 576–1 476 | 1 300–1 850 | 96 | 49,5 |
| ВР 140-15 №6,3 | 1 | 630 | 3 000 | 7,5 | 112М2 | 14,9 | 1 152–3 060 | 5 500–8 200 | 125 | 99,0 |
| ВР 140-15 №6,3 | 3 | 630 | 1 500 | 1,1 | 80А4 | 2,9 | 576–1 476 | 1 300–1 850 | 145 | 49,5 |
| ВР 140-15 №6,3 | 3 | 630 | 3 000 | 7,5 | 112М2 | 14,9 | 1 152–3 060 | 5 500–8 200 | 170 | 99,0 |
| ВР 140-15 №6,3 | 5 | 630 | 2 000 | 3 | 100S4 | 6,8 | 828–2 160 | 2 650–3 950 | 170 | 66,0 |
| ВР 140-15 №6,3 | 5 | 630 | 2 500 | 5,5 | 100L2 | 11,1 | 1 008–2 664 | 4 100–6 350 | 185 | 82,5 |
| ВР 140-15 №7,1 | 1 | 710 | 1 500 | 2,2 | 90L4 | 5,1 | 792–2 160 | 1 700–2 550 | 115 | 55,8 |
| ВР 140-15 №7,1 | 1 | 710 | 3 000 | 15 | 160S2 | 28,6 | 1 692–4 500 | 7 050–10 900 | 210 | 111,5 |
| ВР 140-15 №8 | 1 | 800 | 1 500 | 3 | 100S4 | 6,8 | 1 152–3 060 | 2 125–3 250 | 175 | 62,8 |
| ВР 140-15 №8 | 1 | 800 | 3 000 | 30 | 180М2 | 55,4 | 2 376–6 480 | 9 000–13 900 | 345 | 125,7 |
| ВР 140-15 №8 | 5 | 800 | 2 000 | 11 | 132М4 | 22,5 | 1 656–4 320 | 4 200–6 500 | 245 | 83,8 |
| ВР 140-15 №8 | 5 | 800 | 2 500 | 18,5 | 160М2 | 34,7 | 1 980–5 400 | 6 500–10 000 | 300 | 104,7 |
| ВР 140-15 №9 | 1 | 900 | 1 500 | 7,5 | 132S4 | 15,6 | 1 656–4 392 | 2 700–4 150 | 495 | 70,7 |
| ВР 140-15 №9 | 1 | 900 | 3 000 | 55 | 225М2 | 100 | 3 456–9 000 | 11 500–17 500 | 735 | 141,4 |
| ВР 140-15 №9 | 3 | 900 | 1 500 | 7,5 | 132S4 | 15,6 | 1 656–4 392 | 2 700–4 150 | 575 | 70,7 |
| ВР 140-15 №9 | 3 | 900 | 3 000 | 55 | 225М2 | 100 | 3 456–9 000 | 11 500–17 500 | 820 | 141,4 |
| ВР 140-15 №10 | 1 | 1 000 | 1 500 | 11 | 132М4 | 22,5 | 2 340–6 120 | 3 500–5 250 | 570 | 78,5 |
| ВР 140-15 №10 | 1 | 1 000 | 3 000 | 90 | 250М2 | 160 | 4 680–12 600 | 14 000–22 000 | 975 | 157,1 |
| ВР 140-15 №10 | 5 | 1 000 | 2 000 | 30 | 180М4 | 57,6 | 3 240–8 280 | 6 500–10 000 | 790 | 104,7 |
| ВР 140-15 №10 | 5 | 1 000 | 2 500 | 55 | 225М2 | 100 | 3 960–10 800 | 10 200–15 500 | 910 | 130,9 |
| ВР 140-15 №12,5 | 1 | 1 250 | 1 500 | 30 | 180М4 | 57,6 | 4 680–11 880 | 5 500–8 300 | 735 | 98,2 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВР 140-15 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВР 140-15 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№7,1 → 710 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВР 140-15 это значит, что при 710 мм колеса и 1 500 об/мин конец лопатки идёт со скоростью 55,8 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.
Цены ВР 140-15 по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Углеродистая сталь, ₽ | Коррозионностойкая, ₽ | Взрывозащита, разнородное, ₽ | Взрывозащита, коррозионностойкая, ₽ |
|---|---|---|---|---|---|---|
| ВР 140-15 №4 | без двигателя | — | 74 560 | 92 200 | 123 080 | 182 010 |
| ВР 140-15 №4 | 0,55 | 3 000 | 80 020 | 99 840 | 140 740 | 201 400 |
| ВР 140-15 №4 | 0,75 | 3 000 | 85 030 | 111 320 | 152 180 | 191 340 |
| ВР 140-15 №5 | без двигателя | — | 116 710 | 180 370 | 138 940 | 223 680 |
| ВР 140-15 №5 | 0,25 | 1 500 | 121 780 | 185 120 | 156 000 | 243 290 |
| ВР 140-15 №5 | 1,5 | 3 000 | 130 460 | 190 410 | 161 070 | 244 430 |
| ВР 140-15 №5 | 2,2 | 3 000 | 134 880 | 203 020 | 164 830 | 247 020 |
| ВР 140-15 №5 схема 5 | без двигателя | — | 197 240 | 255 400 | по запросу | по запросу |
| ВР 140-15 №5 схема 5 | 1,1 | 1 500 | 206 210 | 265 030 | по запросу | по запросу |
| ВР 140-15 №5 схема 5 | 5,5 | 3 000 | 243 310 | 296 460 | по запросу | по запросу |
| ВР 140-15 №5 схема 5 | 7,5 | 3 000 | 258 330 | 326 520 | по запросу | по запросу |
| ВР 140-15 №5 схема 5 | 11 | 3 000 | 302 070 | 368 820 | по запросу | по запросу |
| ВР 140-15 №5,6 | без двигателя | — | 108 860 | 151 100 | 152 150 | 199 720 |
| ВР 140-15 №5,6 | 0,55 | 1 500 | 115 810 | 158 400 | 170 200 | 214 640 |
| ВР 140-15 №5,6 | 0,75 | 1 500 | 121 130 | 166 400 | 171 090 | 212 780 |
| ВР 140-15 №5,6 | 1,1 | 1 500 | 131 530 | 187 050 | 183 830 | 232 480 |
| ВР 140-15 №5,6 | 4 | 3 000 | 159 410 | 219 810 | 218 820 | 270 940 |
| ВР 140-15 №5,6 | 5,5 | 3 000 | 176 340 | 242 790 | 283 110 | 321 590 |
| ВР 140-15 №6,3 | без двигателя | — | 115 190 | 156 210 | 235 170 | 310 570 |
| ВР 140-15 №6,3 | 1,1 | 1 500 | 124 170 | 166 030 | 251 940 | 329 260 |
| ВР 140-15 №6,3 | 5,5 | 3 000 | 164 290 | 209 320 | 306 450 | 380 960 |
| ВР 140-15 №6,3 | 11 | 3 000 | 201 940 | 252 250 | 399 350 | 518 050 |
| ВР 140-15 №6,3 схема 5 | без двигателя | — | 243 030 | 330 020 | по запросу | по запросу |
| ВР 140-15 №6,3 схема 5 | 5,5 | 3 000 | 261 540 | 345 110 | по запросу | по запросу |
| ВР 140-15 №6,3 схема 5 | 7,5 | 3 000 | 276 560 | 375 420 | по запросу | по запросу |
| ВР 140-15 №6,3 схема 5 | 11 | 3 000 | 320 300 | 408 410 | по запросу | по запросу |
| ВР 140-15 №6,3 схема 5 | 15 | 3 000 | 376 770 | 491 810 | по запросу | по запросу |
| ВР 140-15 №7,1 | без двигателя | — | 153 040 | 271 200 | 194 220 | 311 140 |
| ВР 140-15 №7,1 | 2,2 | 1 500 | 166 070 | 285 130 | 226 470 | 357 180 |
| ВР 140-15 №7,1 | 15 | 3 000 | 222 800 | 353 370 | 277 930 | 425 620 |
| ВР 140-15 №8 | без двигателя | — | 177 800 | 288 630 | 223 810 | 317 920 |
| ВР 140-15 №8 | 3 | 1 500 | 194 110 | 282 570 | 266 330 | 367 610 |
| ВР 140-15 №8 | 18,5 | 3 000 | 302 410 | 422 390 | 331 040 | 500 790 |
| ВР 140-15 №8 | 22 | 3 000 | 370 520 | 521 850 | 391 740 | 592 070 |
| ВР 140-15 №8 | 30 | 3 000 | 406 180 | 566 500 | 430 030 | 644 060 |
| ВР 140-15 №8 схема 5 | без двигателя | — | 315 260 | 425 920 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 5,5 | 3 000 | 333 770 | 436 010 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 7,5 | 3 000 | 350 150 | 441 620 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 11 | 3 000 | 397 870 | 493 580 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 15 | 3 000 | 421 180 | 530 650 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 18,5 | 3 000 | 438 050 | 555 570 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 22 | 3 000 | 506 160 | 632 500 | по запросу | по запросу |
| ВР 140-15 №8 схема 5 | 30 | 3 000 | 541 820 | 693 610 | по запросу | по запросу |
| ВР 140-15 №10 | без двигателя | — | 358 330 | 523 060 | 414 260 | 549 640 |
| ВР 140-15 №10 | 7,5 | 1 500 | 389 140 | 550 510 | 507 800 | 659 280 |
| ВР 140-15 №10 | 11 | 1 500 | 427 510 | 595 270 | 491 350 | 633 440 |
| ВР 140-15 №10 | 55 | 3 000 | 600 100 | 924 400 | 698 470 | 857 030 |
| ВР 140-15 №10 | 75 | 3 000 | 723 590 | 1 025 940 | 776 920 | 917 380 |
| ВР 140-15 №10 схема 5 | без двигателя | — | 468 200 | 629 610 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 15 | 3 000 | 516 340 | 681 790 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 18,5 | 3 000 | 533 220 | 703 530 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 22 | 3 000 | 601 320 | 790 850 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 30 | 3 000 | 694 890 | 916 250 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 37 | 3 000 | 742 130 | 976 060 | по запросу | по запросу |
| ВР 140-15 №10 схема 5 | 45 | 3 000 | 791 970 | 1 040 900 | по запросу | по запросу |
| ВР 140-15 №12,5 | без двигателя | — | 419 780 | 574 840 | 574 350 | 741 050 |
| ВР 140-15 №12,5 | 22 | 1 500 | 491 140 | 702 000 | 697 400 | 875 820 |
| ВР 140-15 №12,5 | 30 | 1 500 | 534 640 | 752 840 | 792 790 | 972 820 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ВР 140-15 розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Строки «без двигателя» — это поставка без электродвигателя, в среднем на 7 % дешевле самой лёгкой сборки того же типоразмера; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.
Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 0,37–90 кВт, в прайсе 0,25–75 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВР 140-15; расход и давление по ним запрашивайте у инженера.
На ВР 140-15 №4,5, ВР 140-15 №9 цены в действующем прайсе завода нет: эти типоразмеры изготавливаются под заказ. Характеристики выше приведены по печатному каталогу, стоимость считает инженер под конкретную конфигурацию.
Габаритные и присоединительные размеры ВР 140-15
| Типоразмер | Исполн. | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВР 140-15 №4 | 1 | 216 | 115 | 150 | 105 | 55 | 100 | — | 145 | 95 | 335 | 360 | 127 | 41 | — | — |
| ВР 140-15 №4,5 | 1 | 243 | 126 | 160 | 115 | 62 | 155 | 100 | 155 | 100 | 370 | 420 | 127 | 23 | — | — |
| ВР 140-15 №5 | 1 | 270 | 145 | 180 | 130 | 70 | 100 | 100 | 170 | 110 | 405 | 400 | 70 | 52 | — | — |
| ВР 140-15 №5 | 5 | 270 | 145 | 180 | 130 | 70 | 100 | 100 | 170 | 110 | 405 | 560 | 70 | 160 | 160 | 420 |
| ВР 140-15 №5,6 | 1 | 302 | 160 | 200 | 140 | 75 | 100 | 100 | 180 | 115 | 450 | 535 | 165 | 285 | 15 | — |
| ВР 140-15 №6,3 | 1 | 340 | 180 | 215 | 160 | 85 | 200 | 125 | 200 | 125 | 490 | 710 | 175 | 350 | 45 | — |
| ВР 140-15 №6,3 | 3 | 340 | 180 | 215 | 160 | 85 | 200 | 125 | 200 | 125 | 490 | 1275 | 175 | 30,5 | — | 501 |
| ВР 140-15 №6,3 | 5 | 340 | 180 | 215 | 160 | 85 | 200 | 125 | 200 | 125 | 490 | 855 | 175 | 205 | 205 | 500 |
| ВР 140-15 №7,1 | 1 | 384 | 204 | 240 | 176 | 94 | 200 | — | 230 | 150 | 565 | 860 | 200 | 51 | — | — |
| ВР 140-15 №8 | 1 | 432 | 230 | 265 | 200 | 105 | 250 | 155 | 250 | 155 | 615 | 1010 | 108 | 190 | — | — |
| ВР 140-15 №8 | 5 | 432 | 230 | 265 | 200 | 105 | 250 | 155 | 250 | 155 | 615 | 890 | 108 | 268 | 268 | 628 |
| ВР 140-15 №9 | 1 | 487 | 256 | 290 | 220 | 120 | 200 | 100 | 270 | 170 | 705 | 1085 | 234 | 64 | — | — |
| ВР 140-15 №9 | 3 | 487 | 256 | 290 | 220 | 120 | 200 | 100 | 270 | 170 | 700 | 1770 | 234 | 65 | — | 610 |
| ВР 140-15 №10 | 1 | 540 | 285 | 320 | 250 | 130 | 300 | 180 | 300 | 180 | 785 | 1100 | 140 | 84 | — | — |
| ВР 140-15 №10 | 5 | 540 | 285 | 320 | 250 | 130 | 300 | 180 | 300 | 180 | 800 | 1110 | 140 | 465 | 465 | 820 |
| ВР 140-15 №12,5 | 1 | 675 | 364 | 400 | 310 | 160 | 300 | 100 | 360 | 210 | 975 | 1070 | 329 | 84 | — | — |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры ВР 140-15 даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; D1 — диаметры присоединения; L1, L2, L3 — длины; F1, F2, F3, F4, F5, F6 — размеры патрубка и фланца; А — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

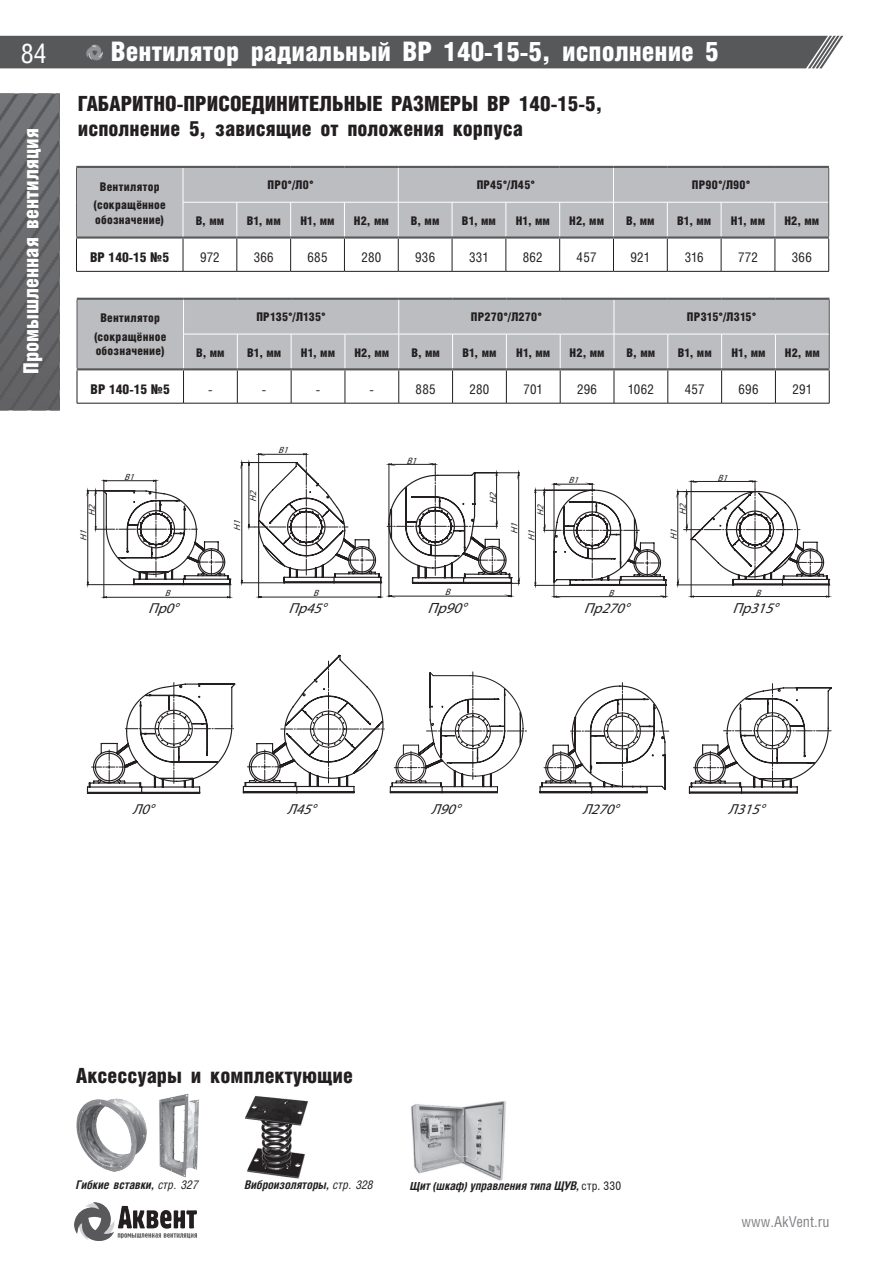

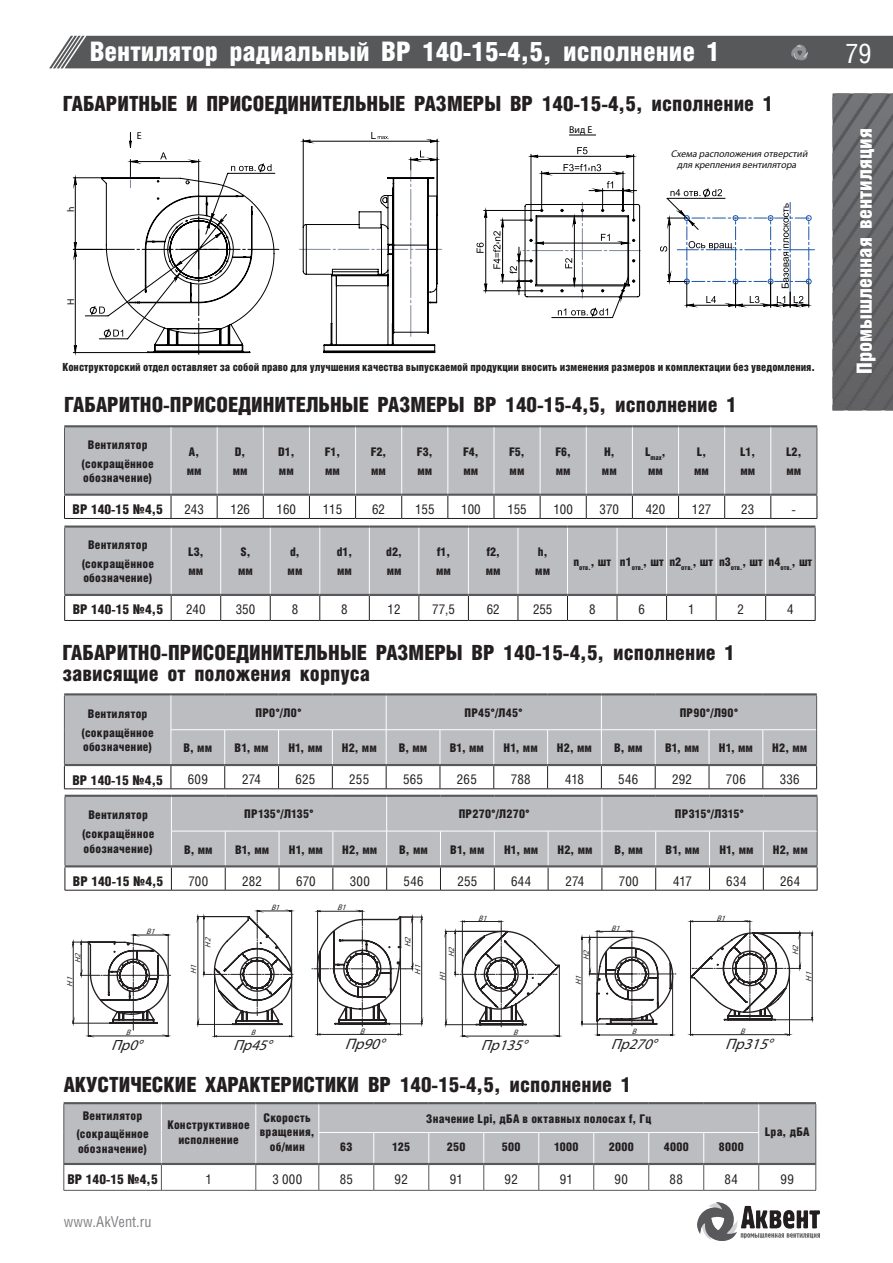

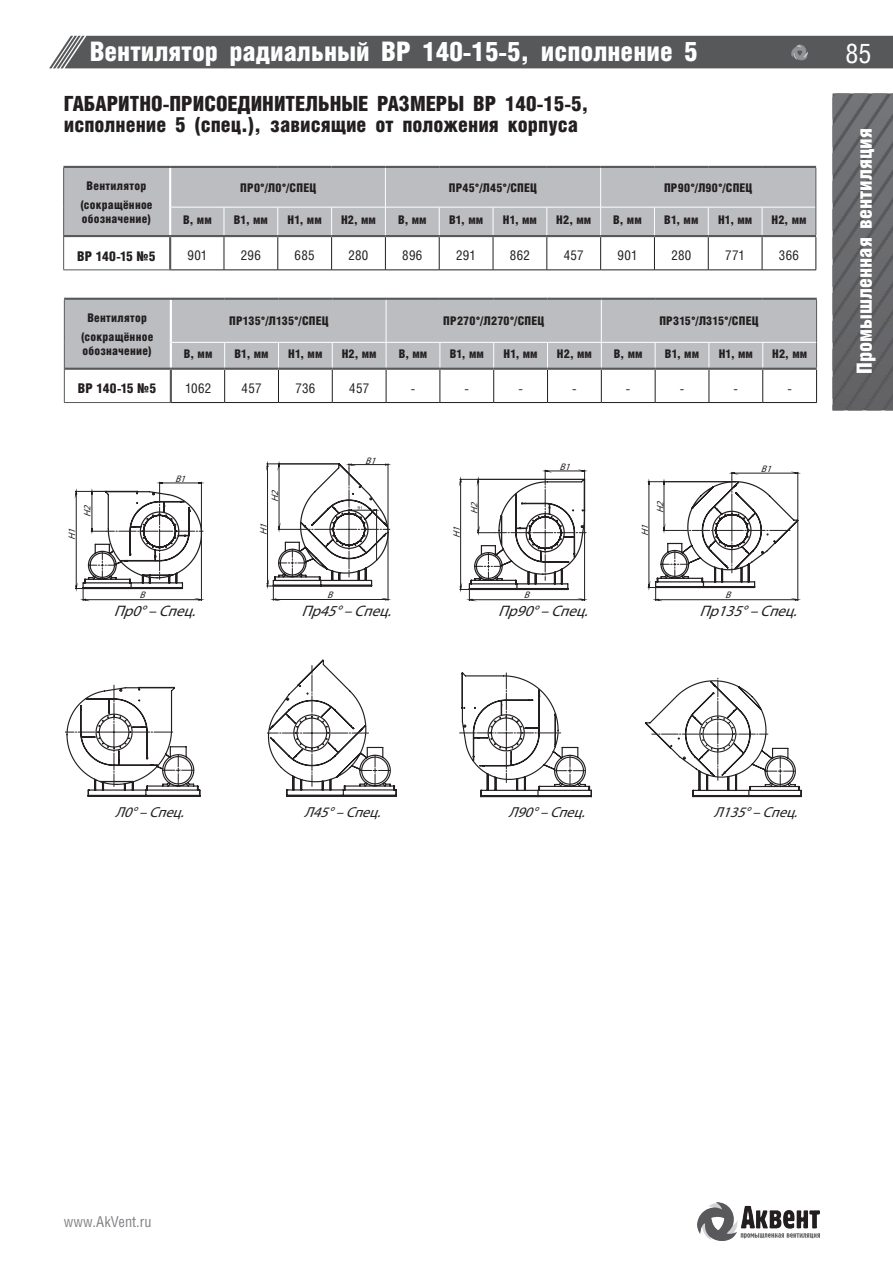

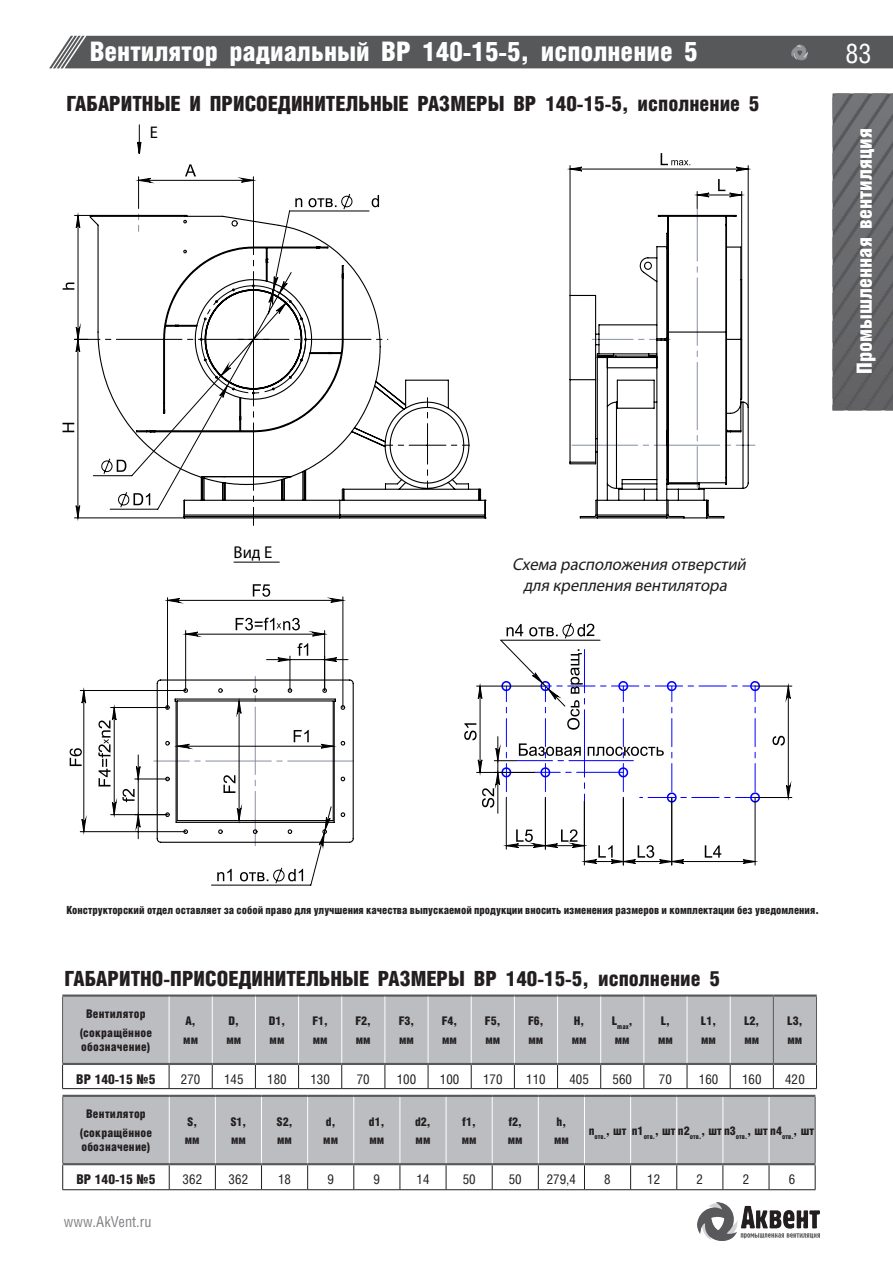

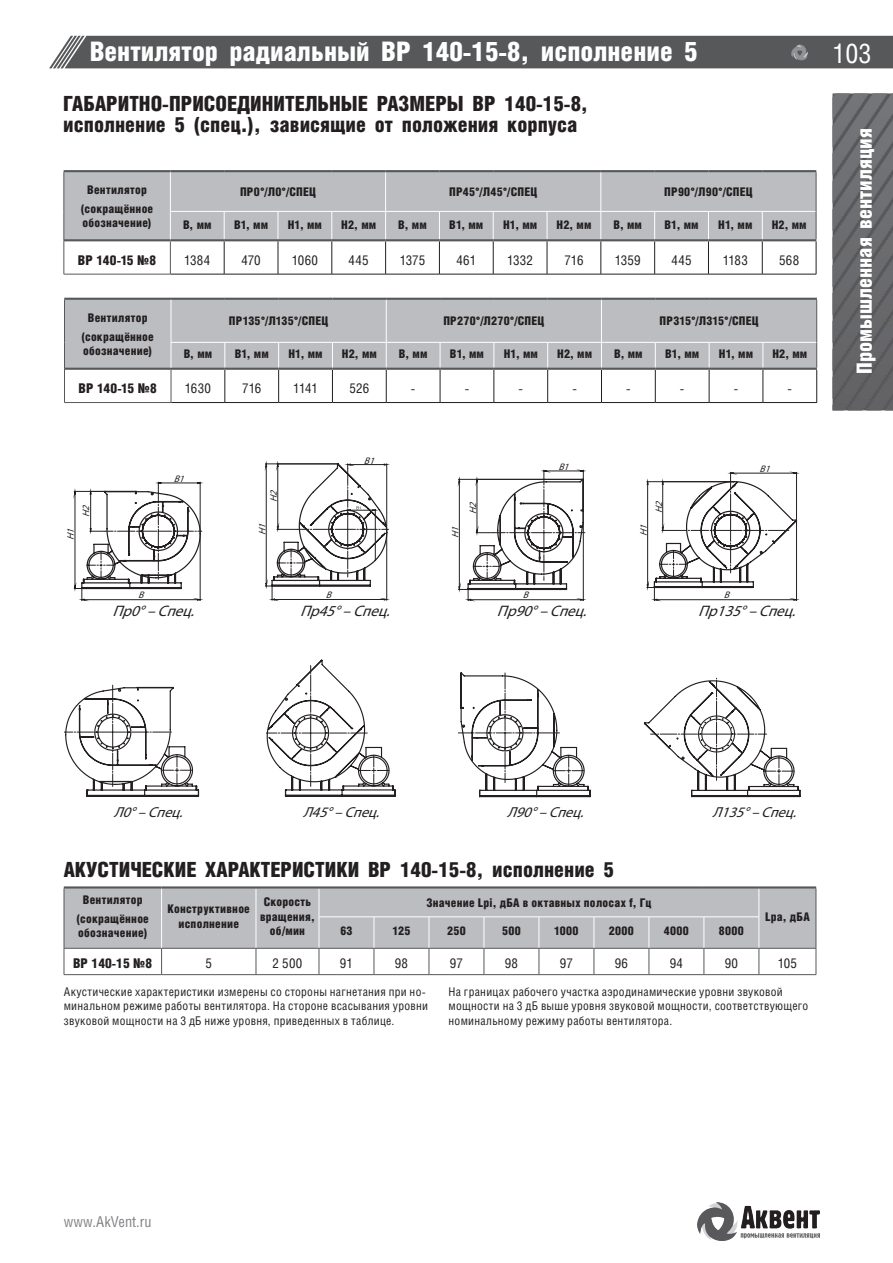

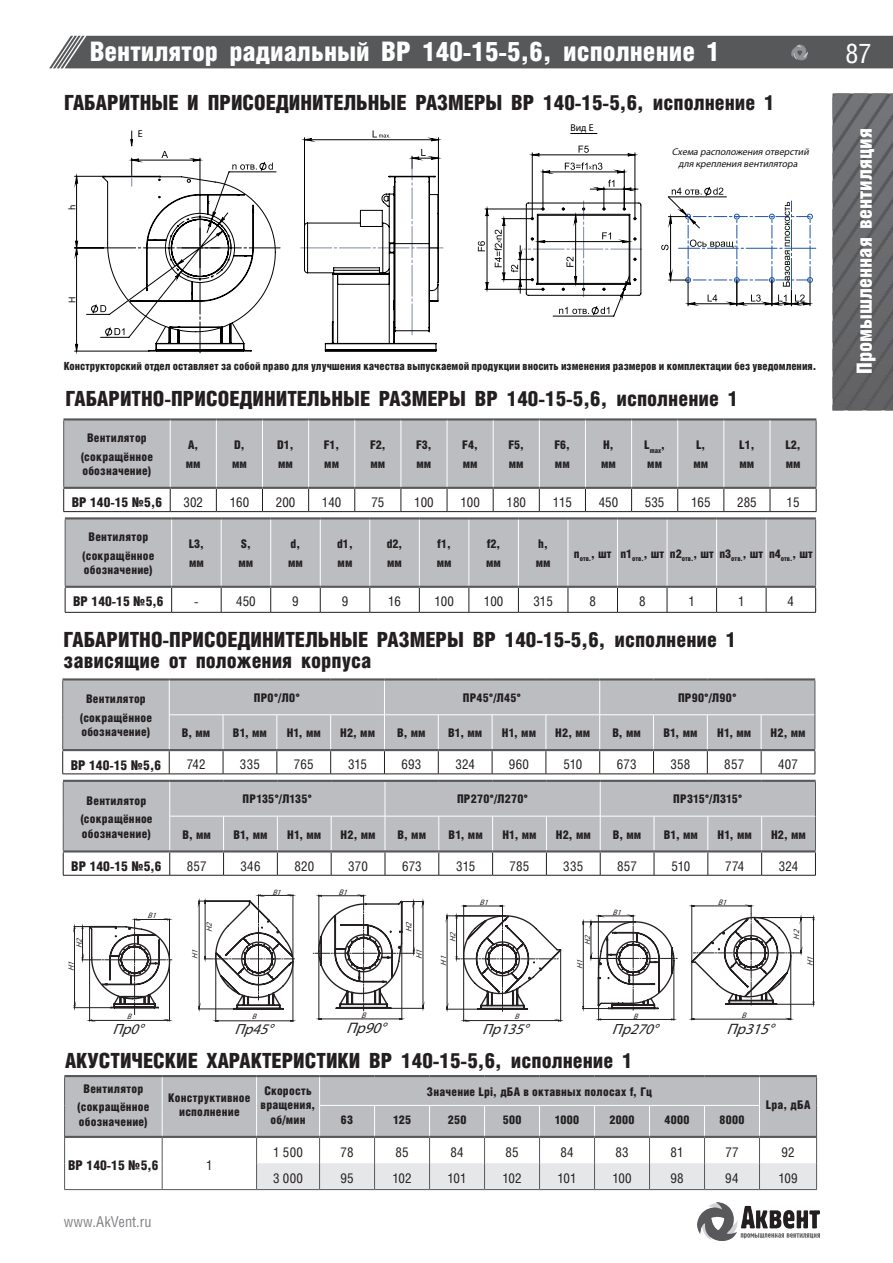

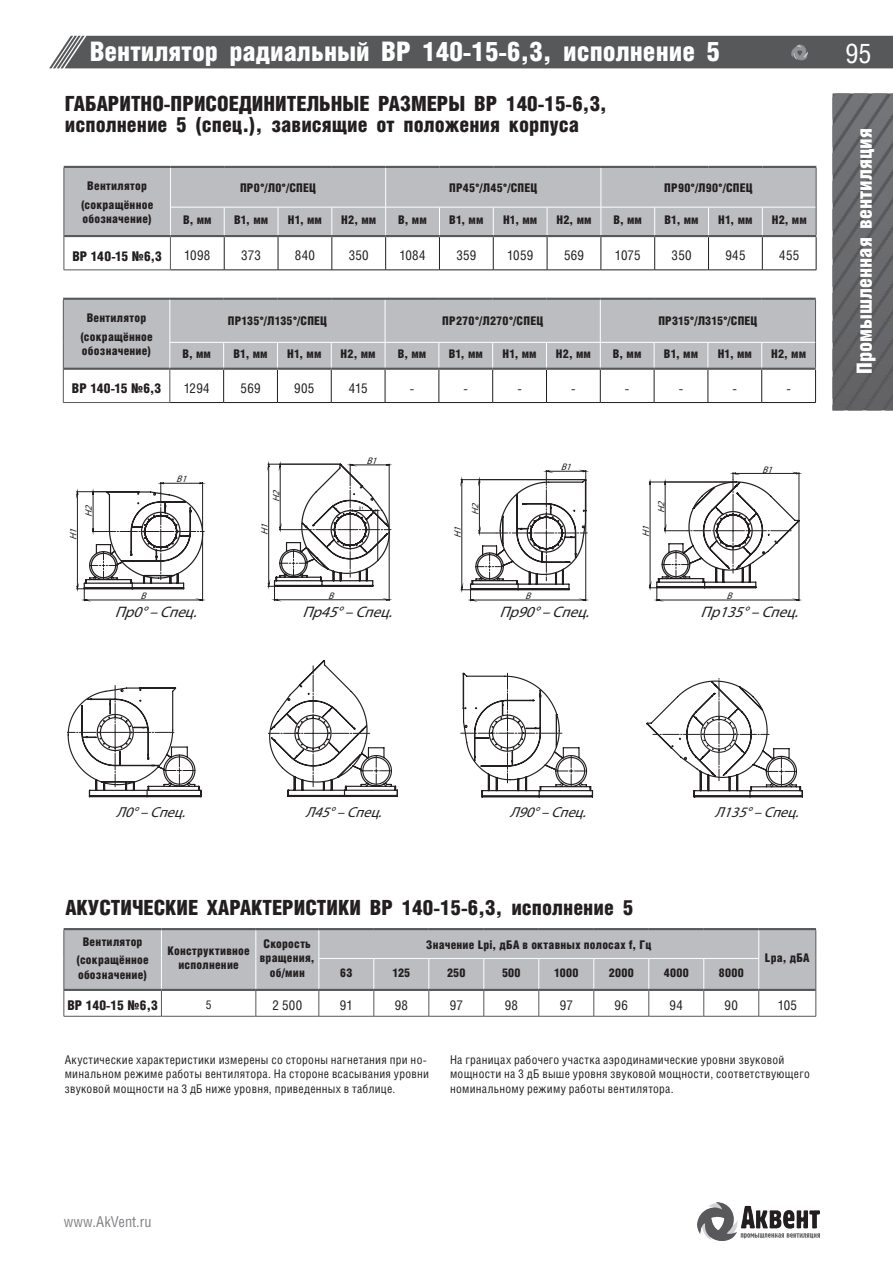

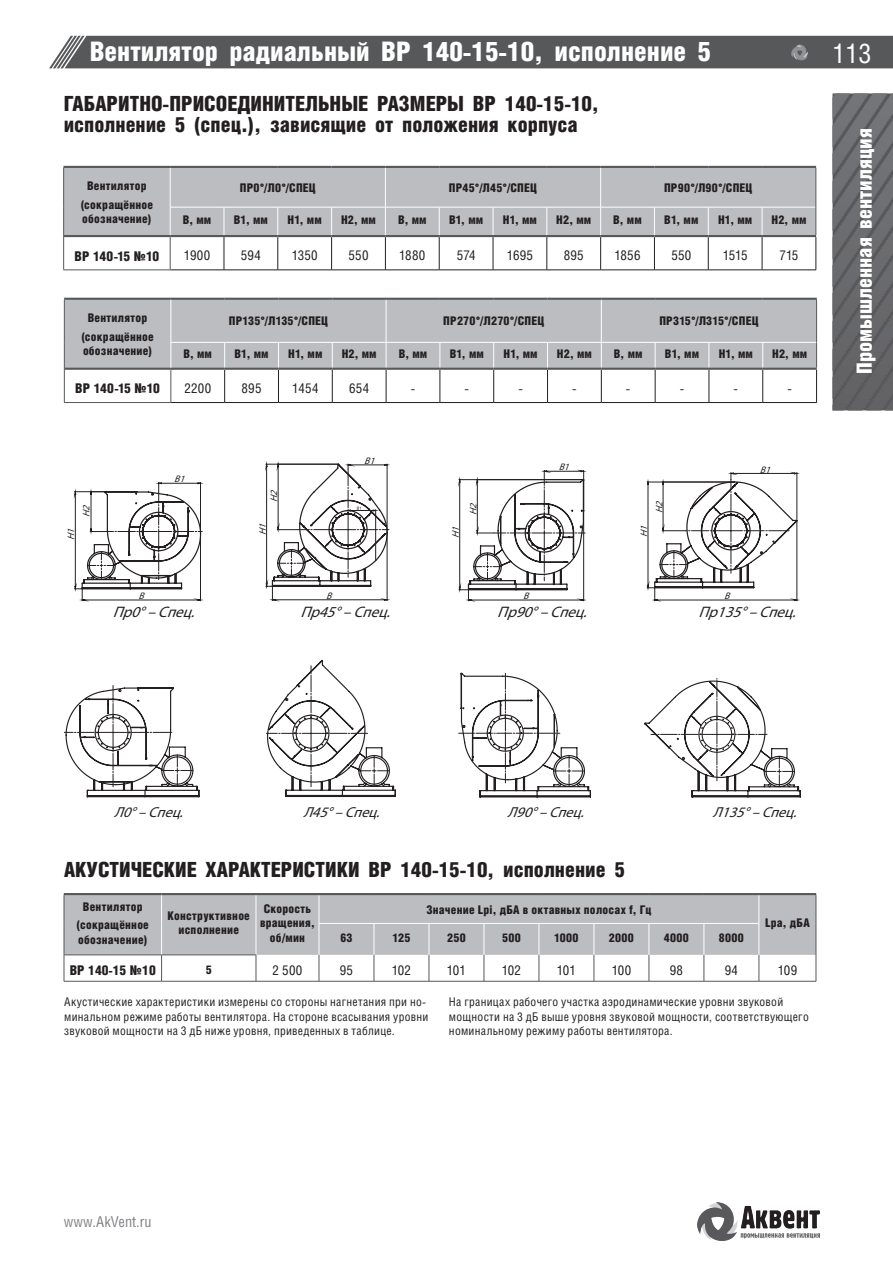

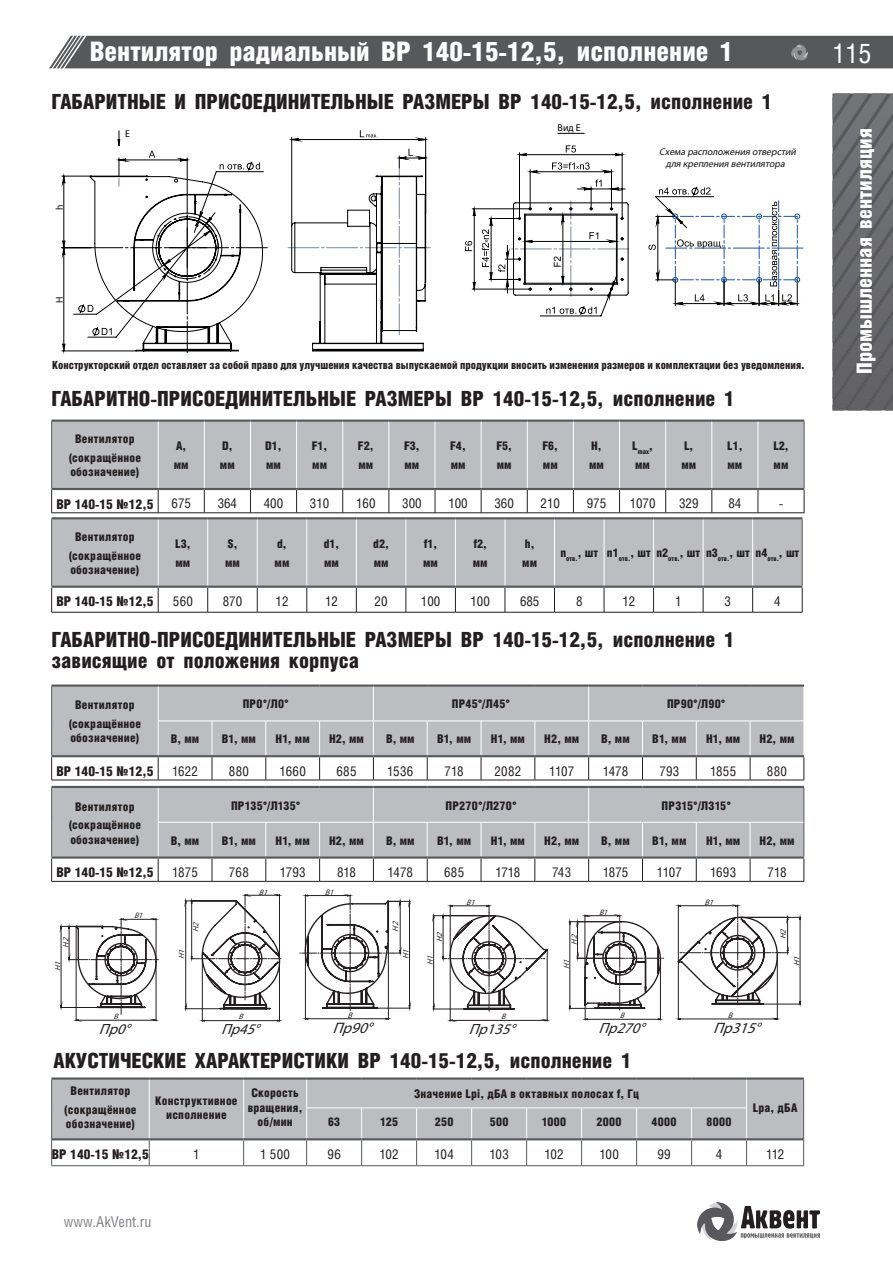

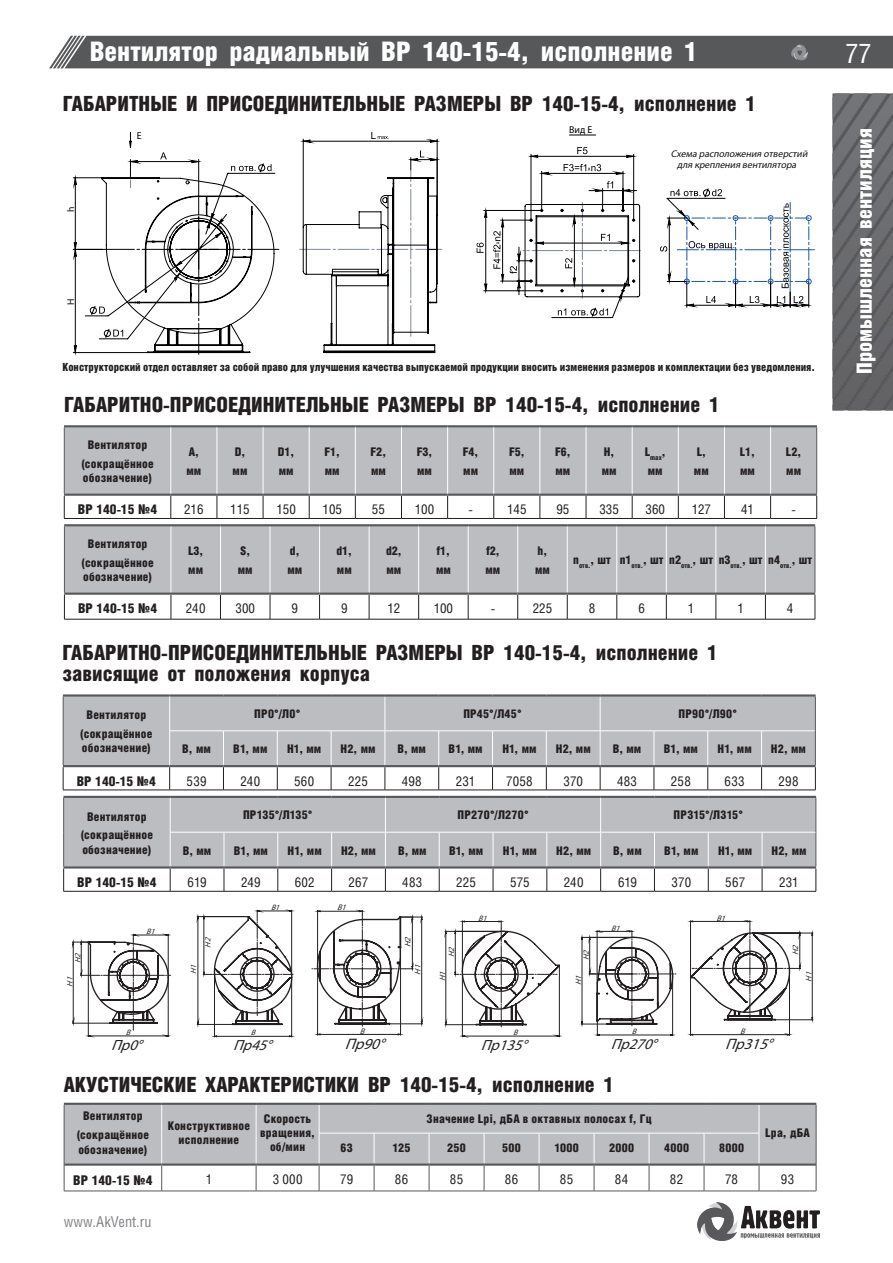

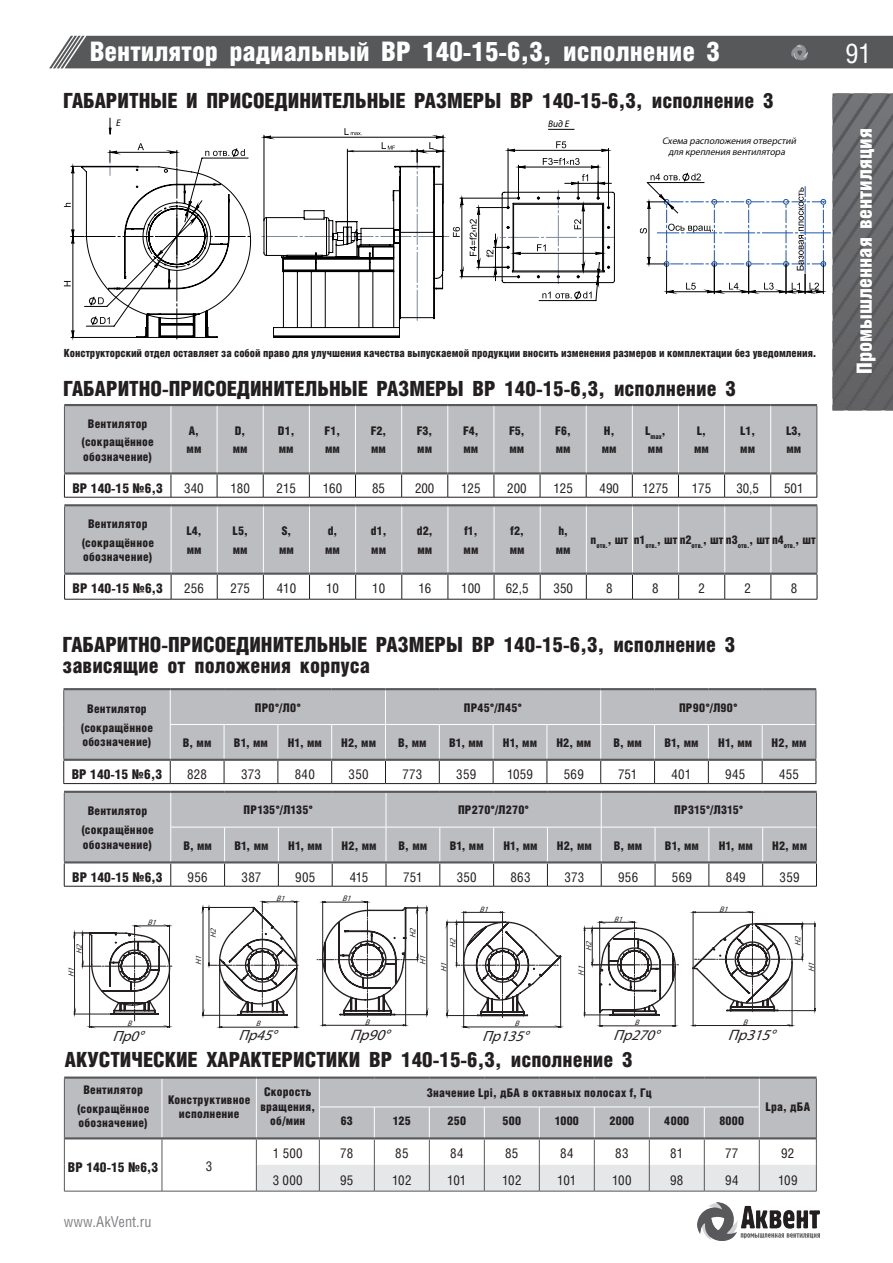

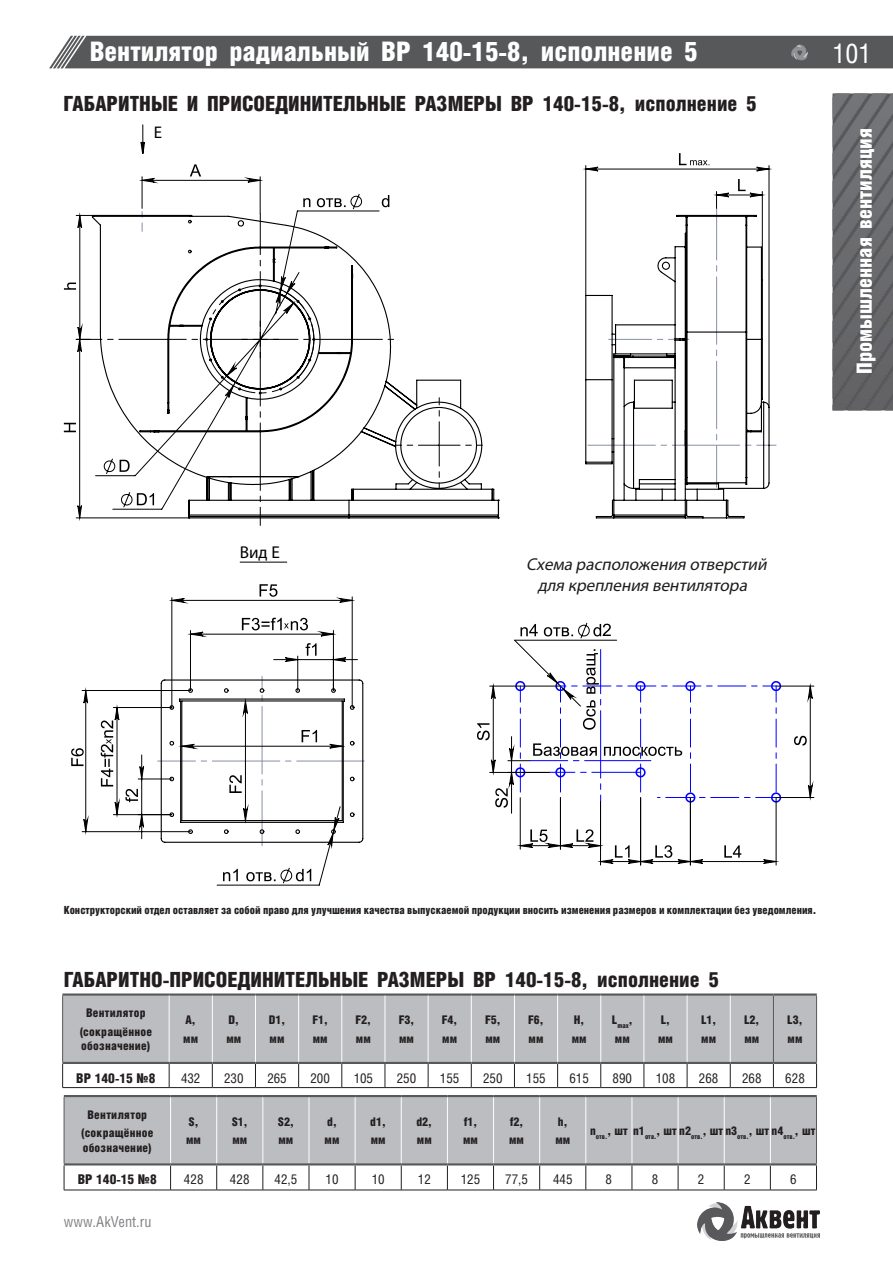

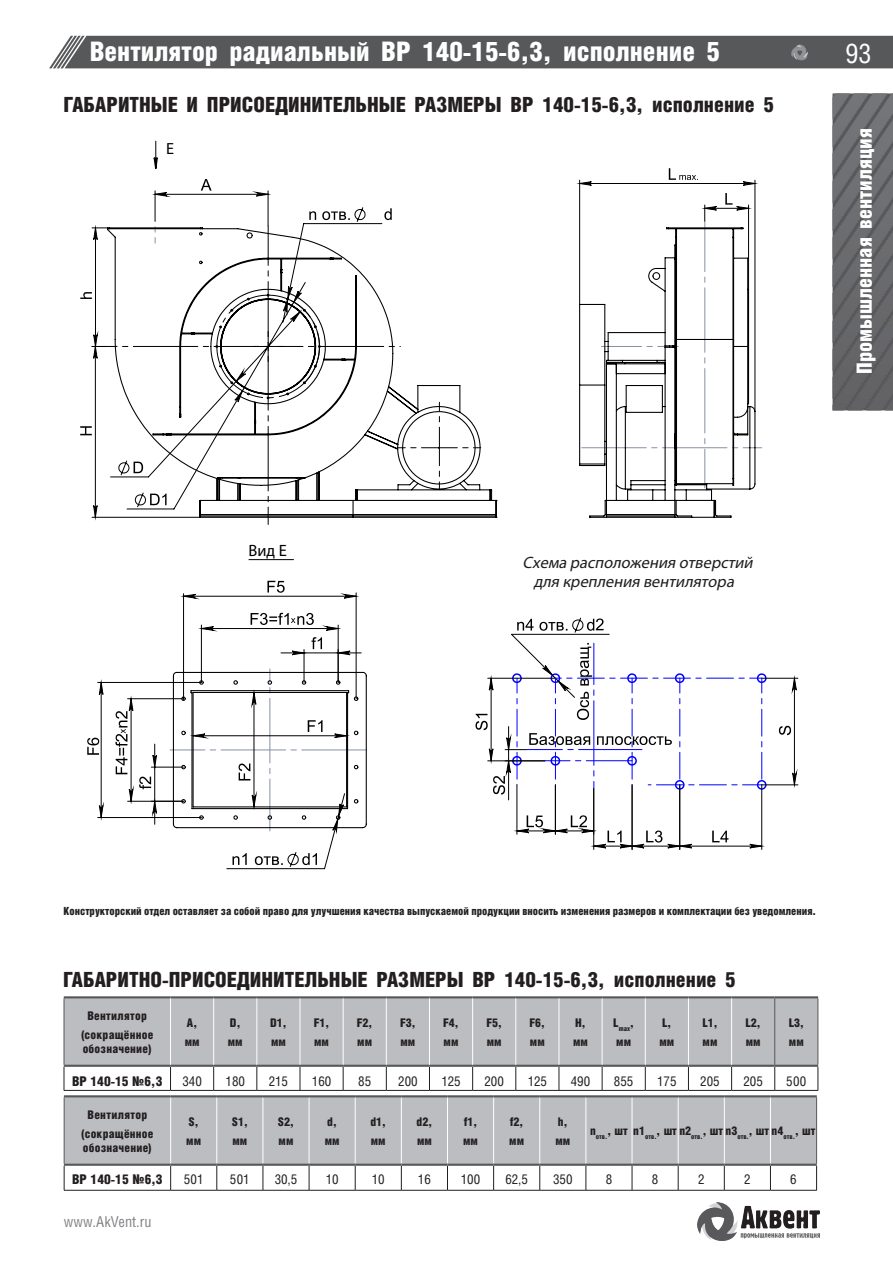

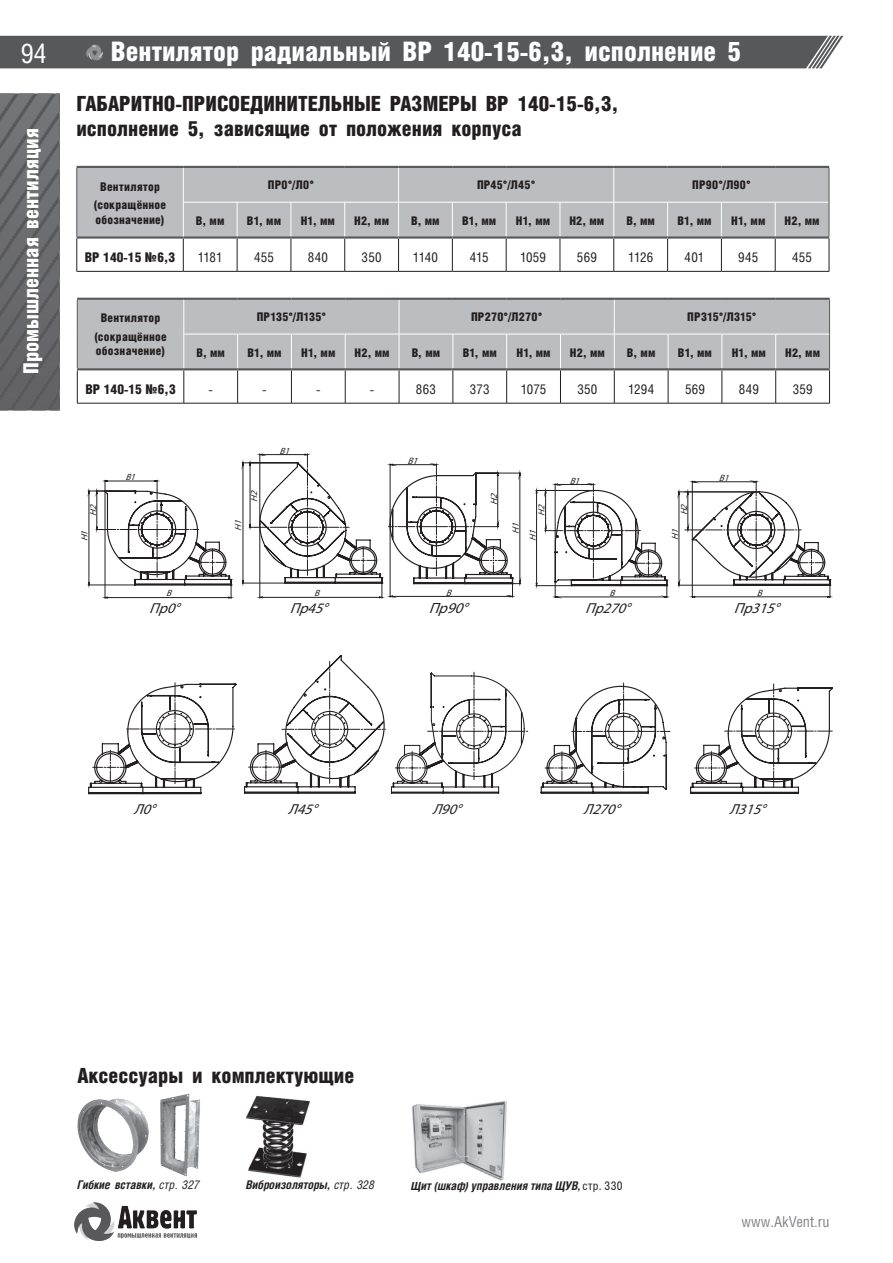

Чертежи габаритных размеров ВР 140-15 — страницы печатного каталога

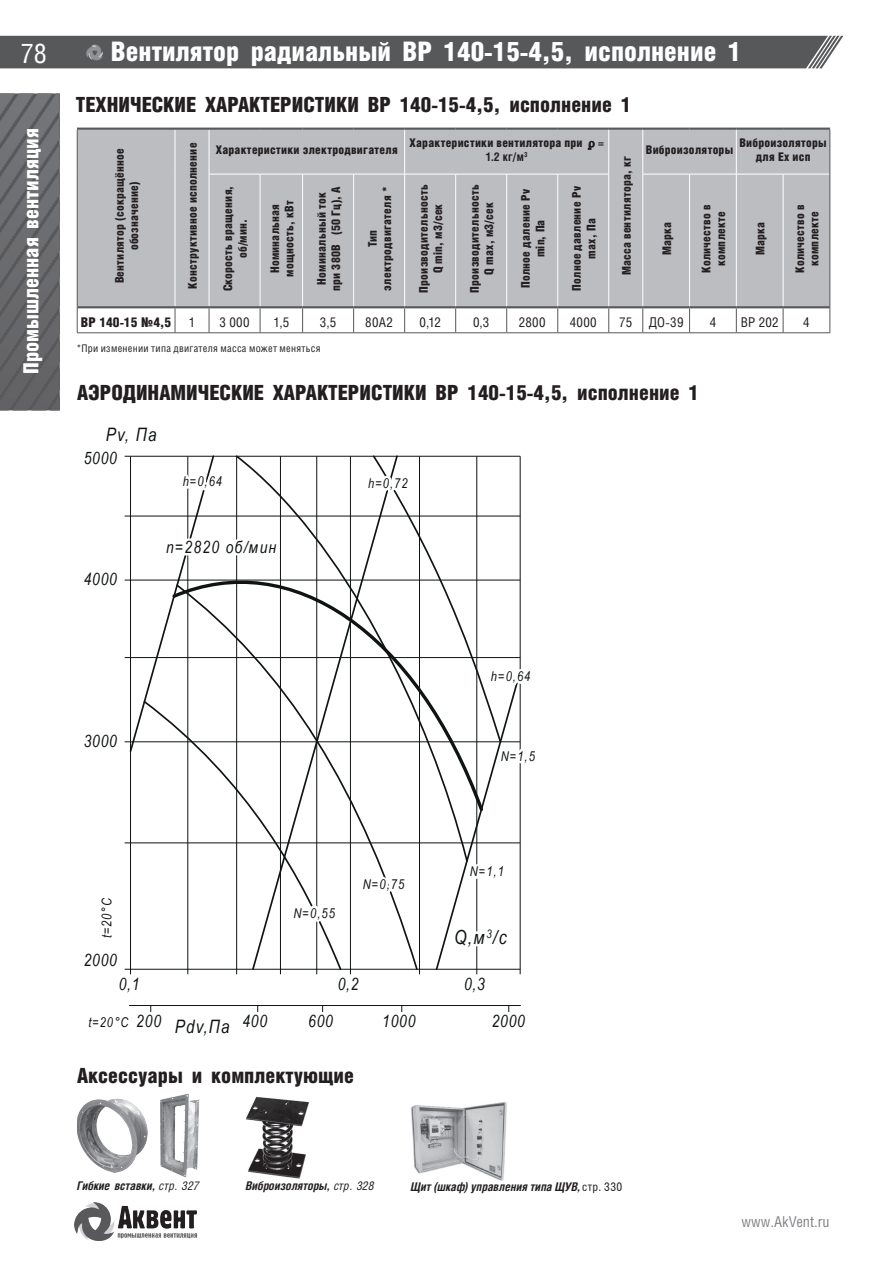

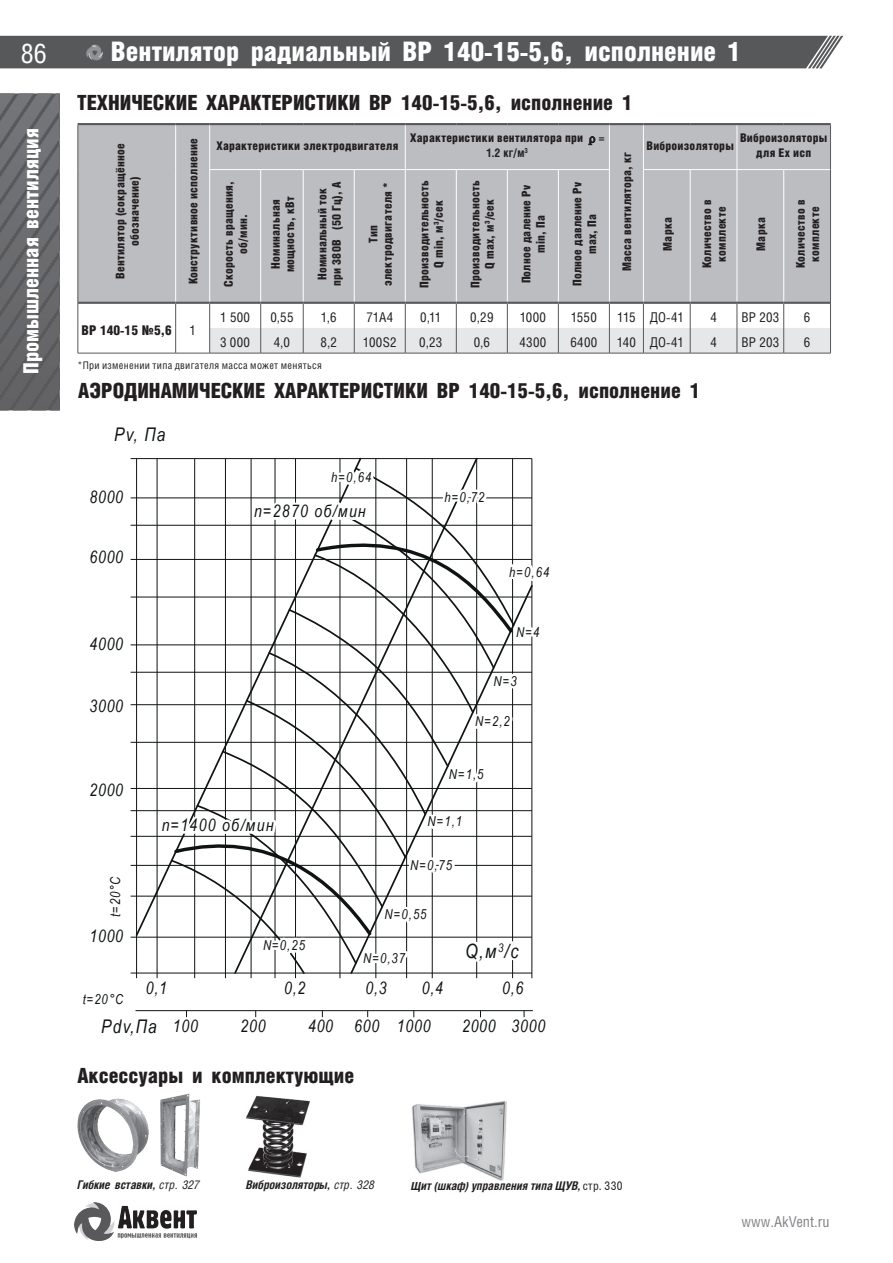

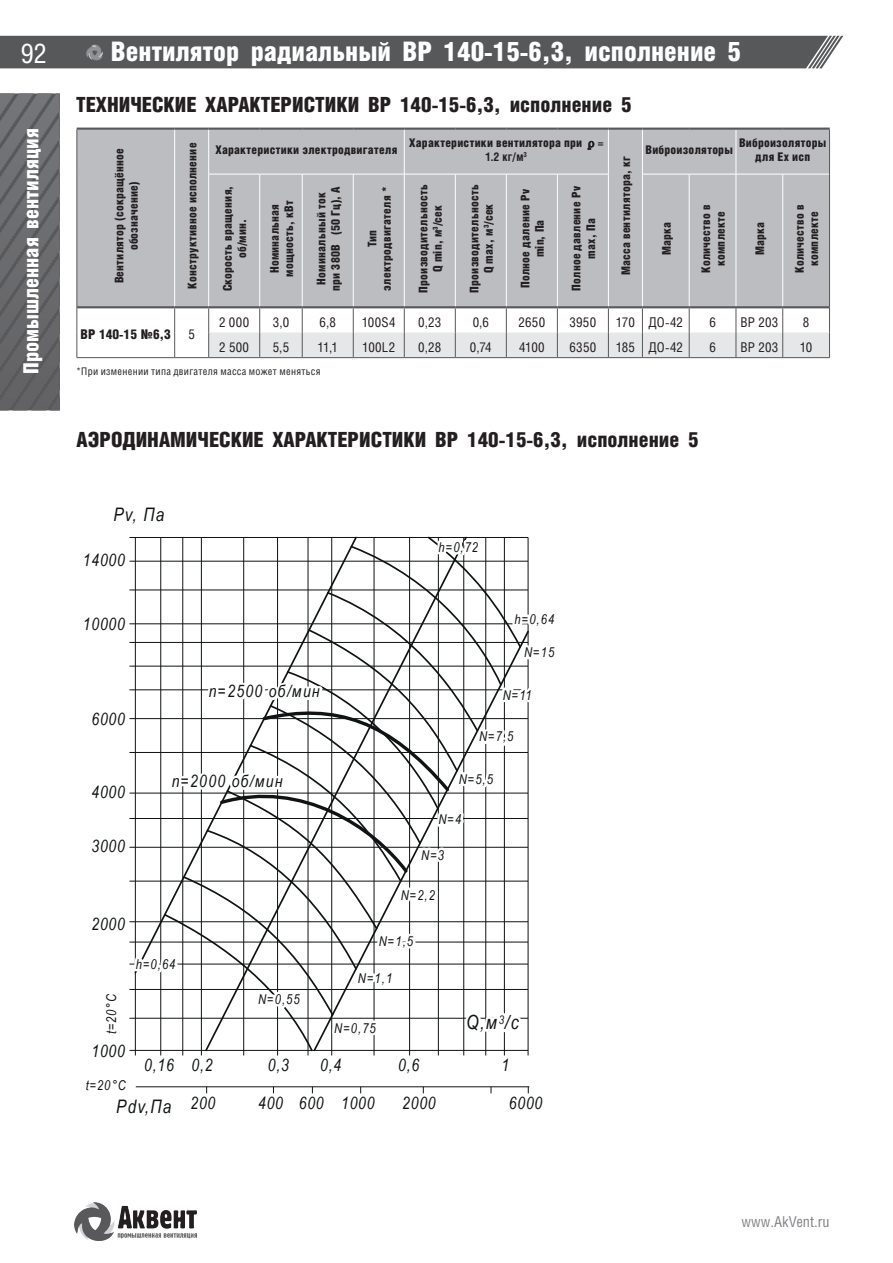

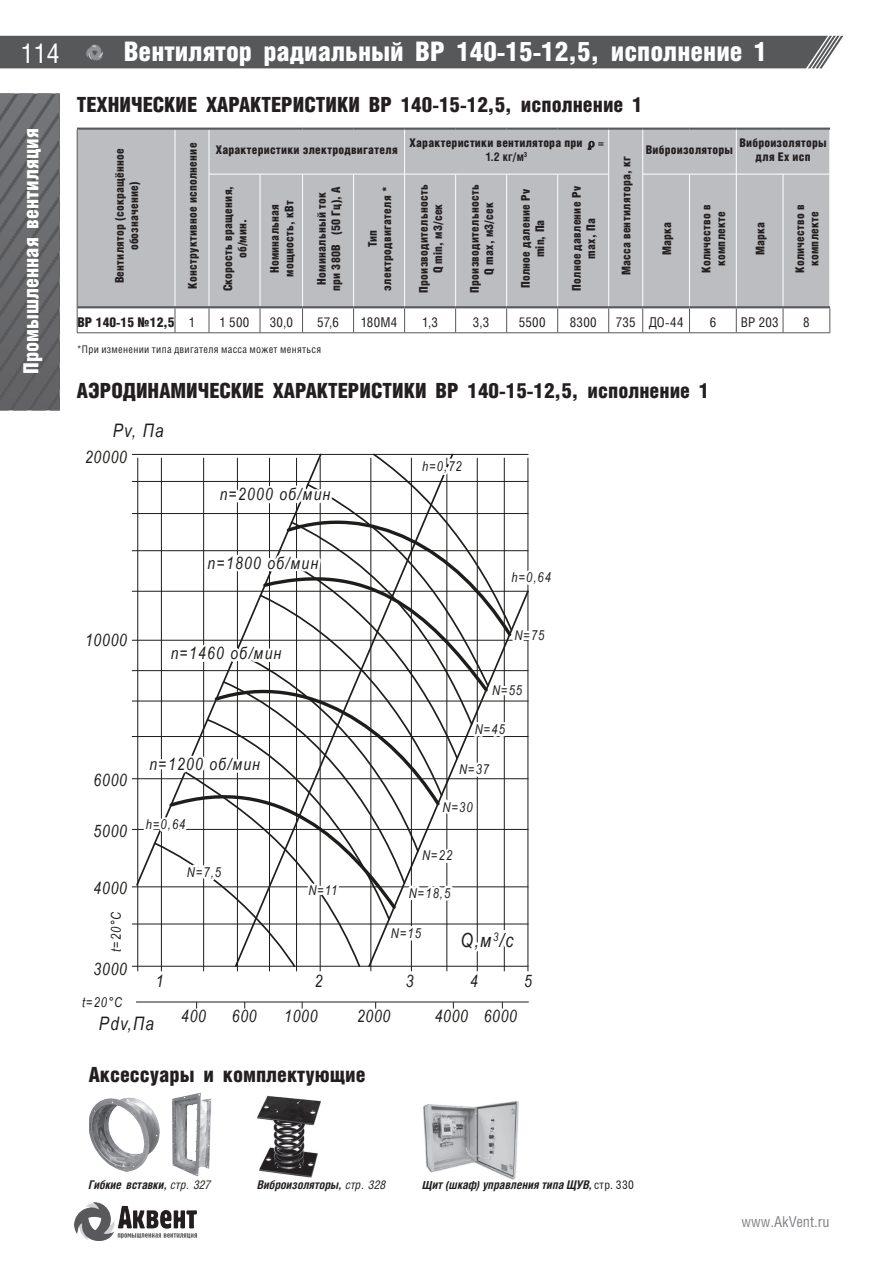

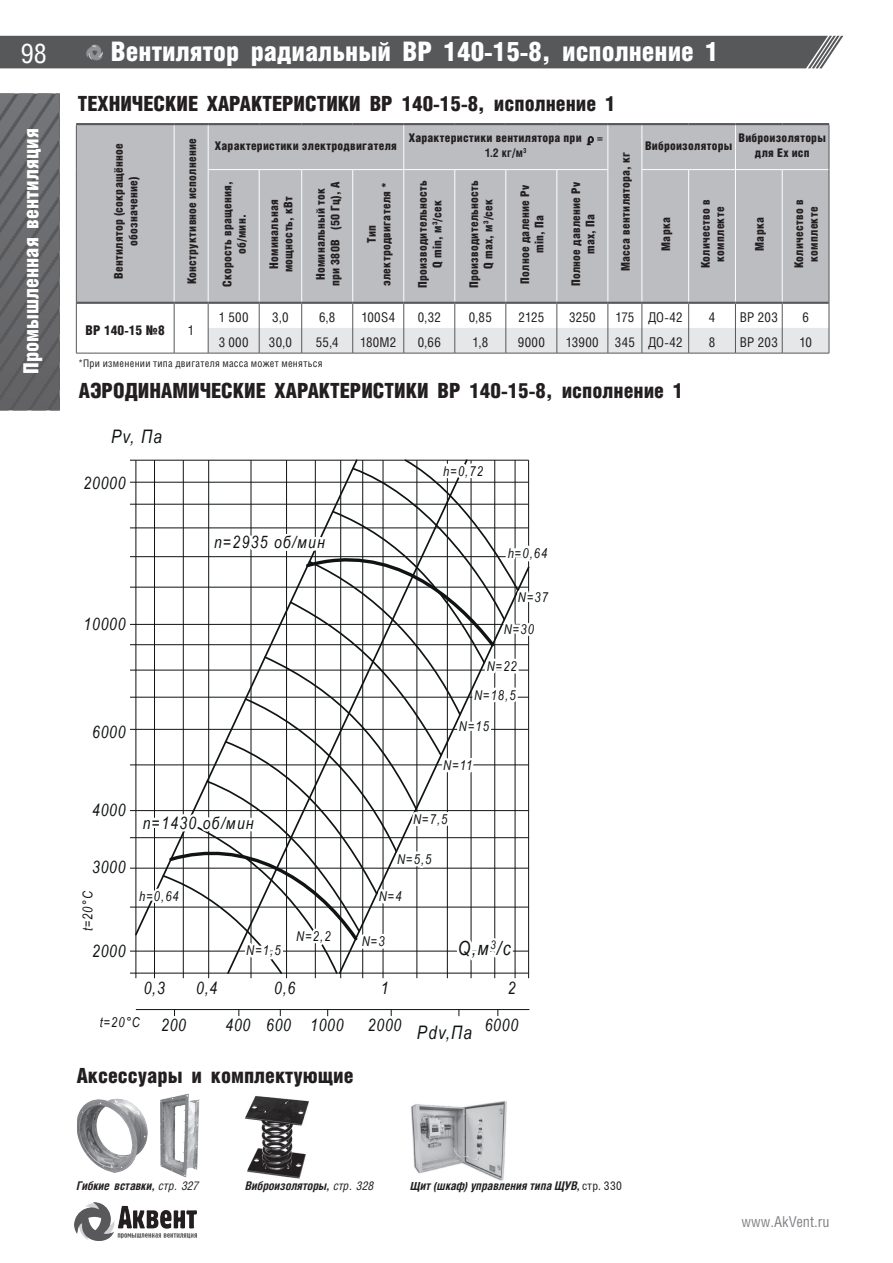

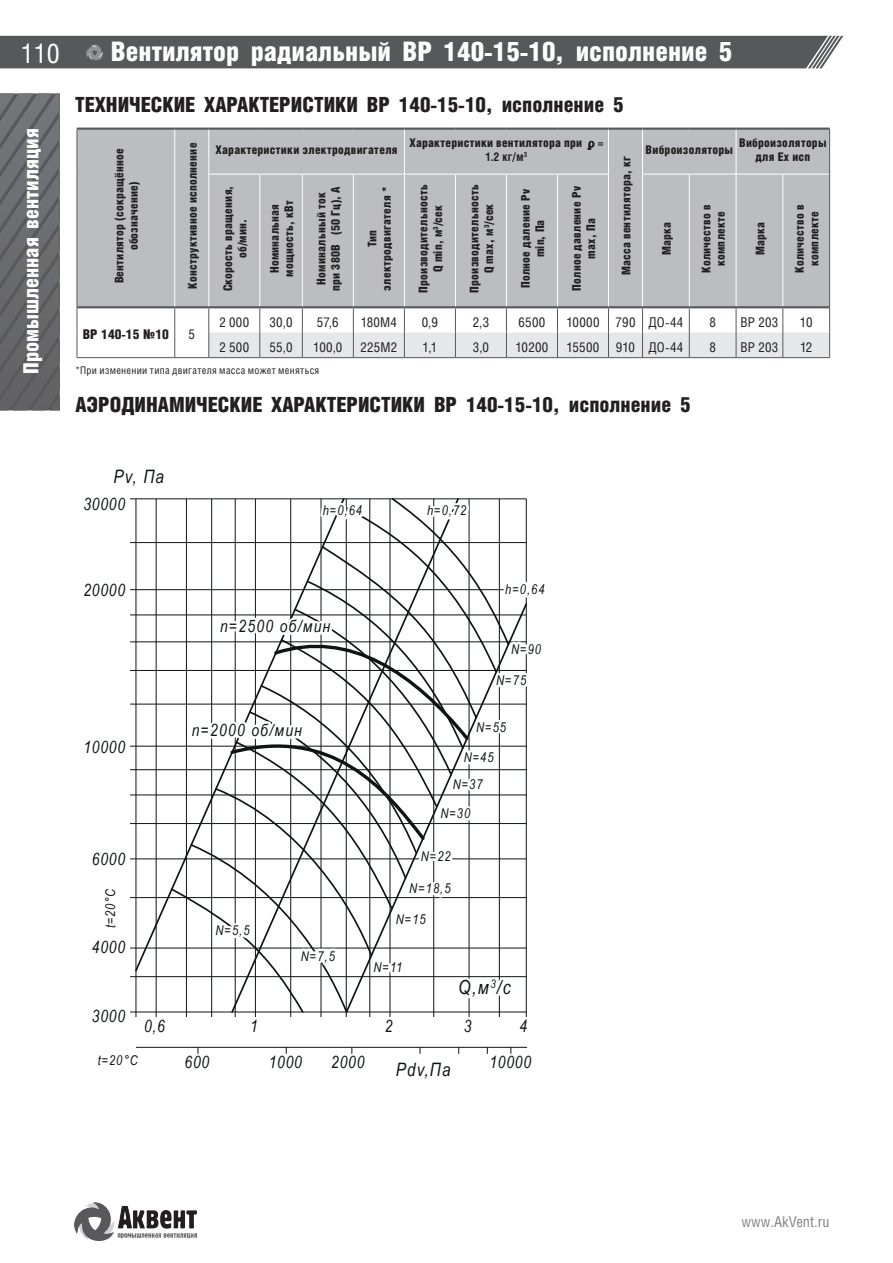

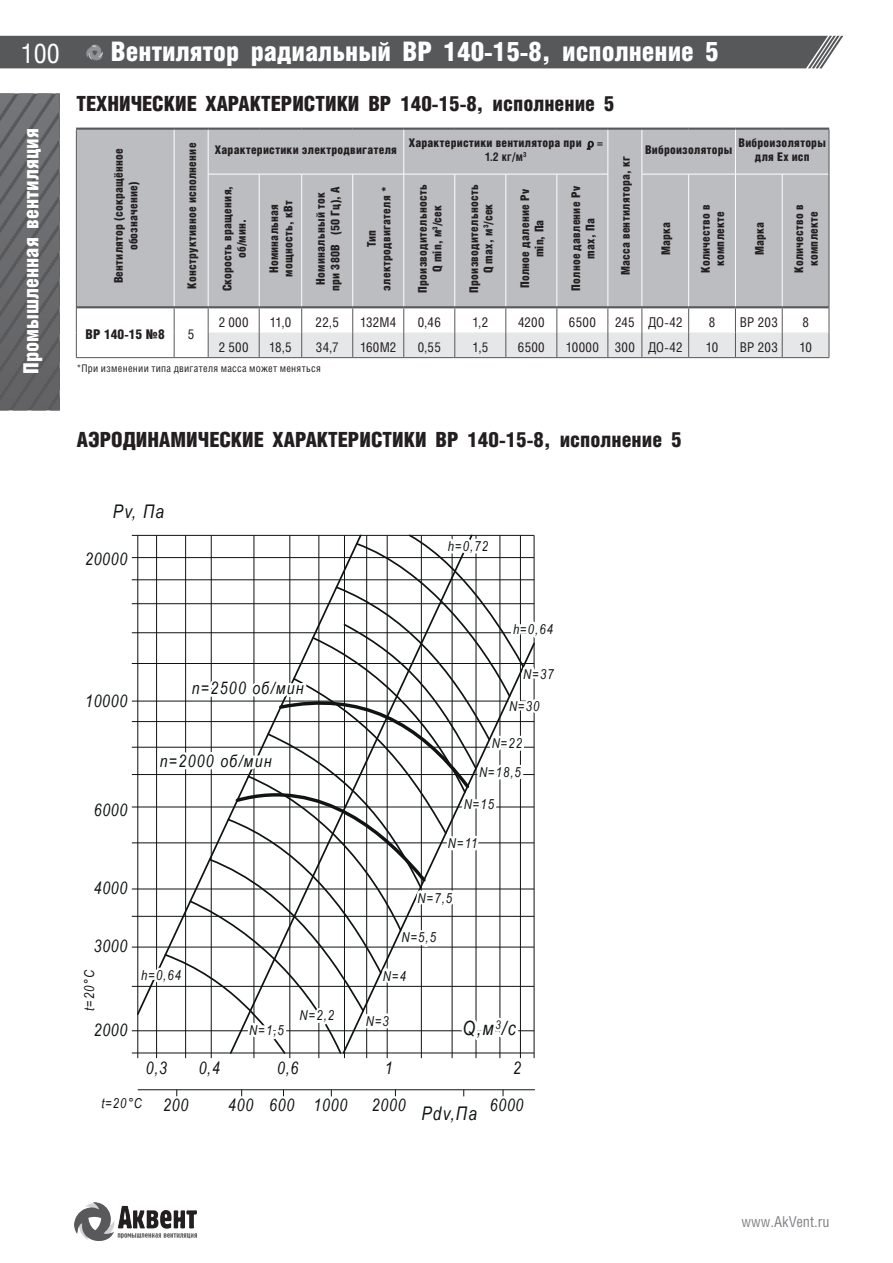

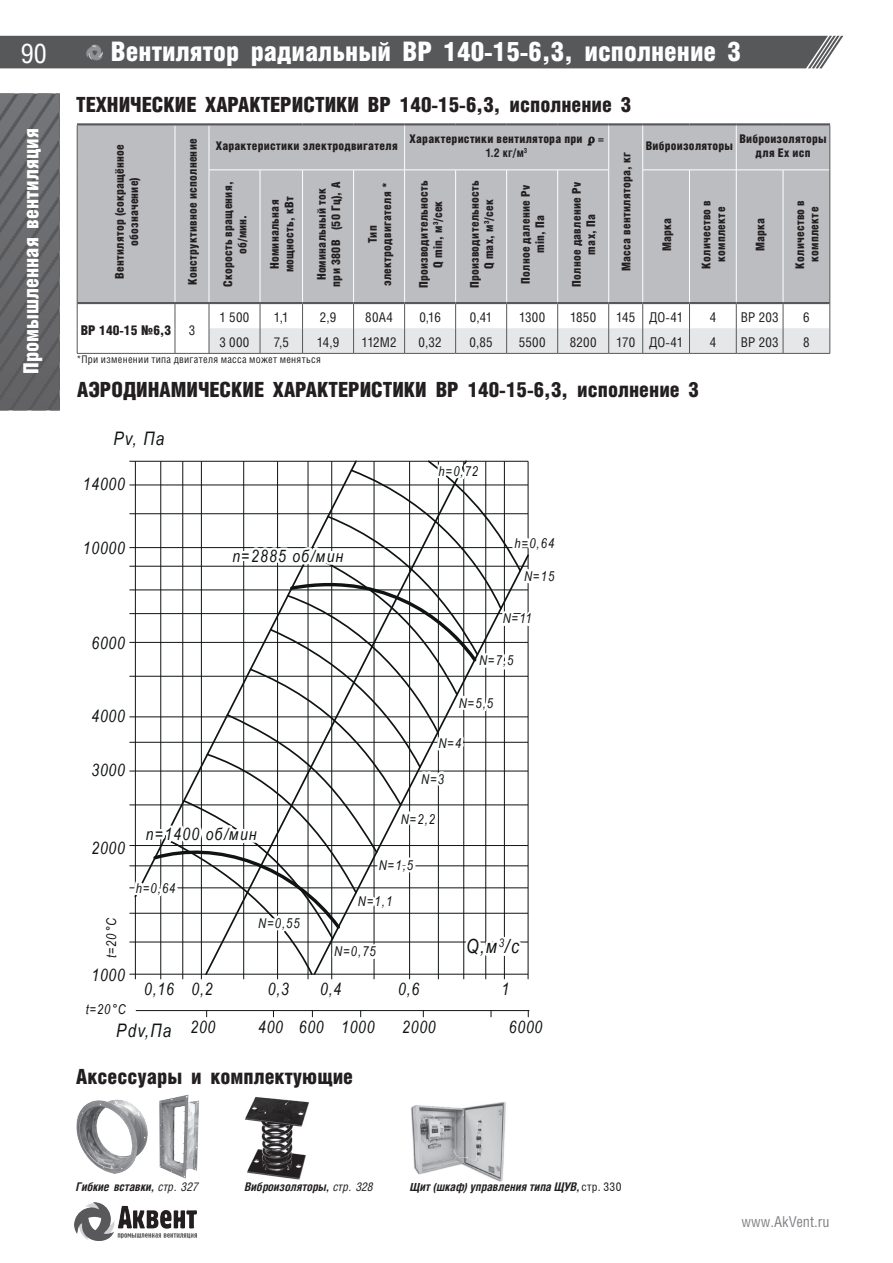

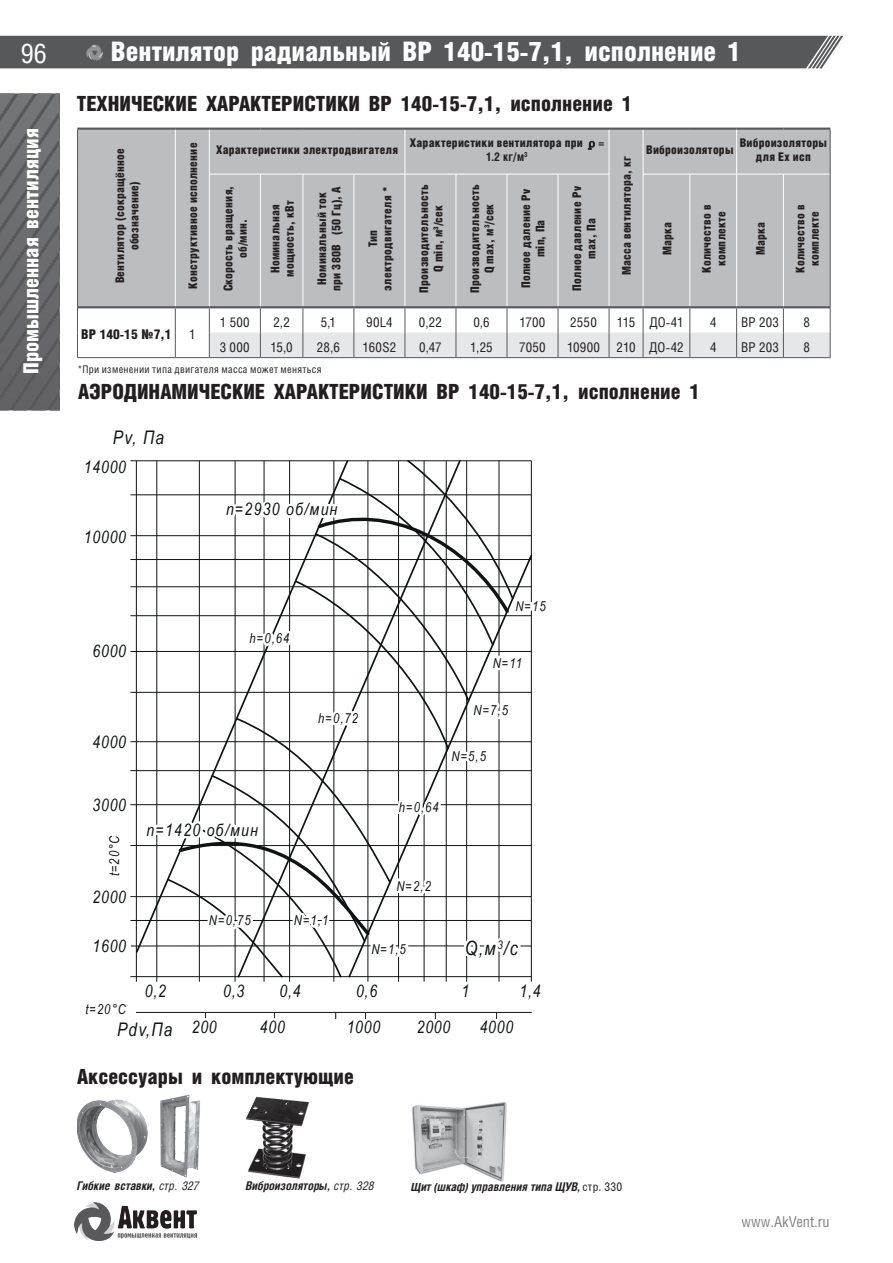

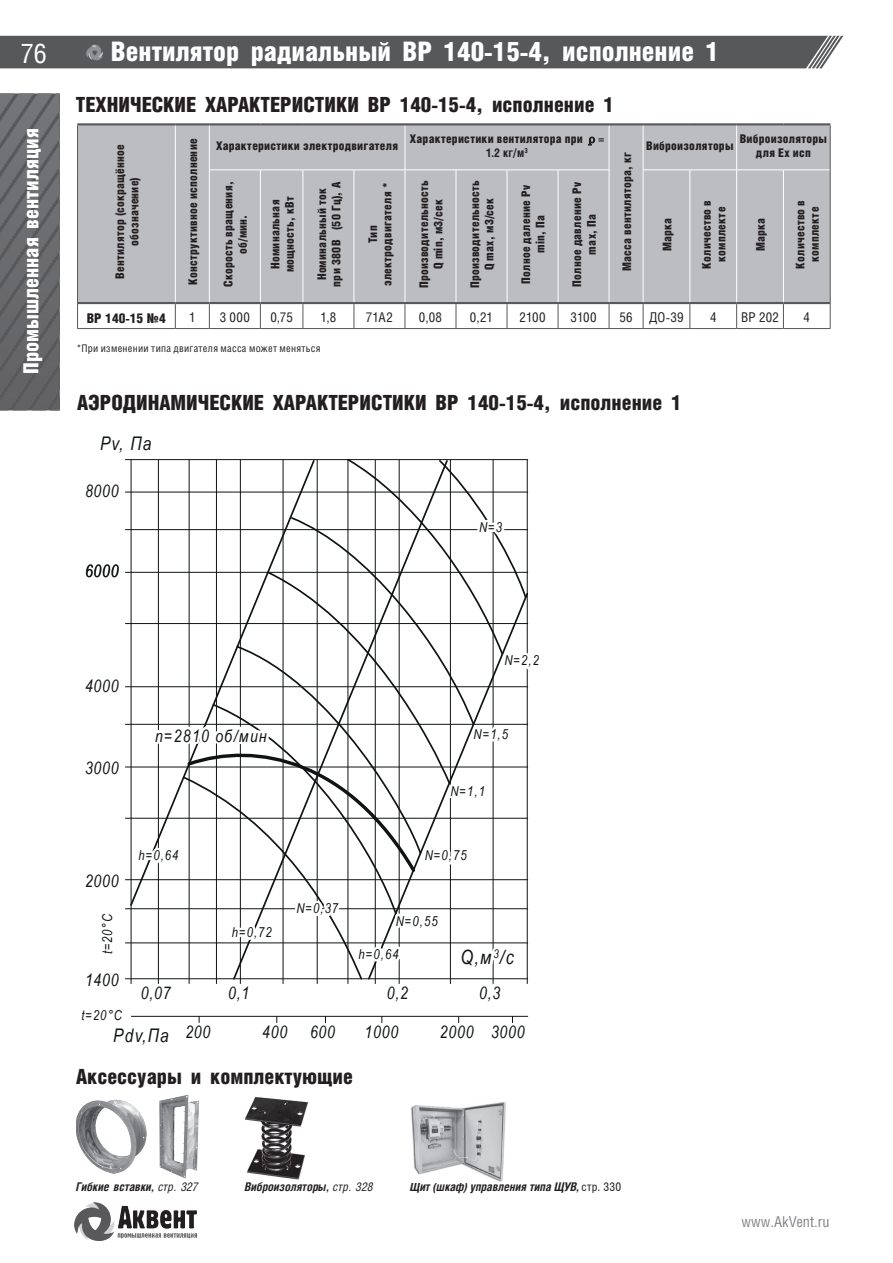

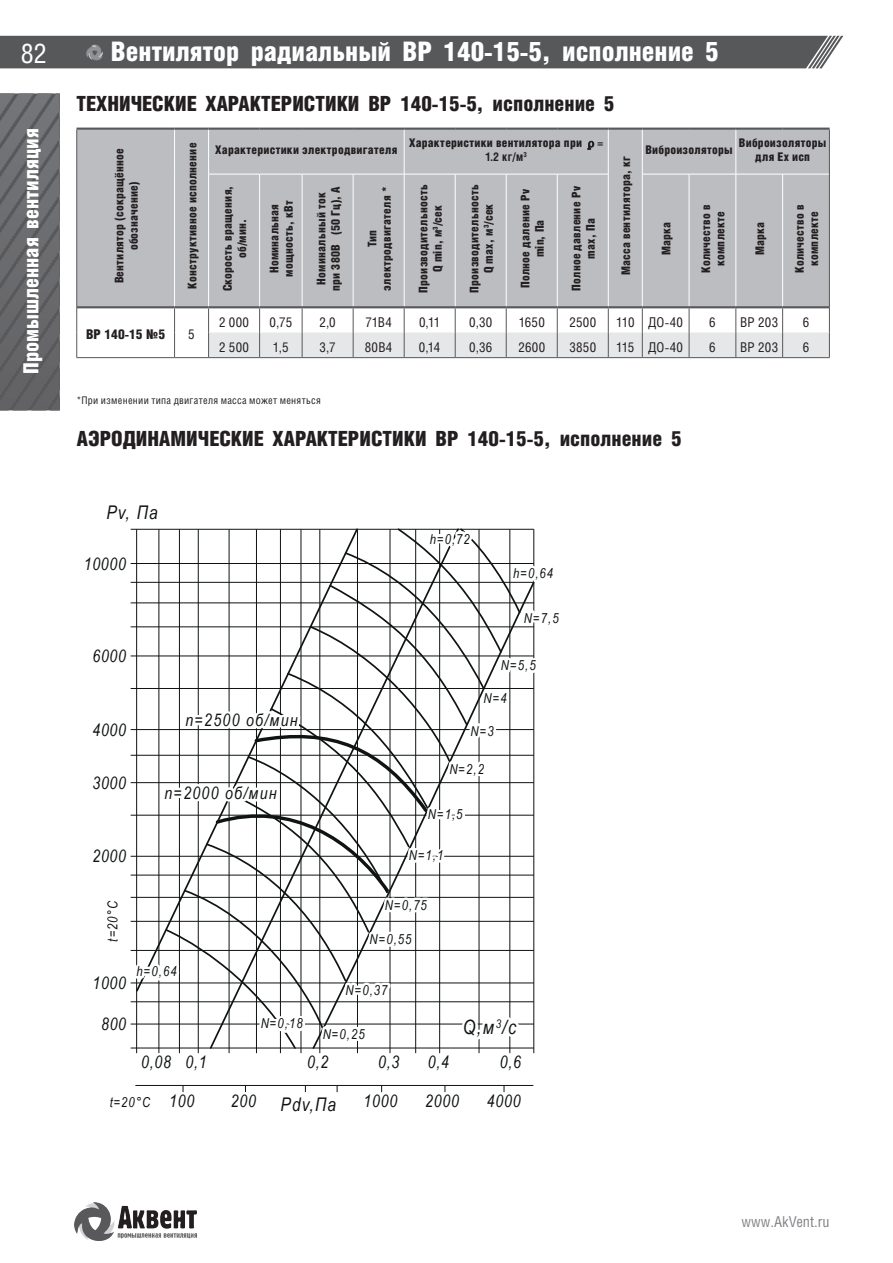

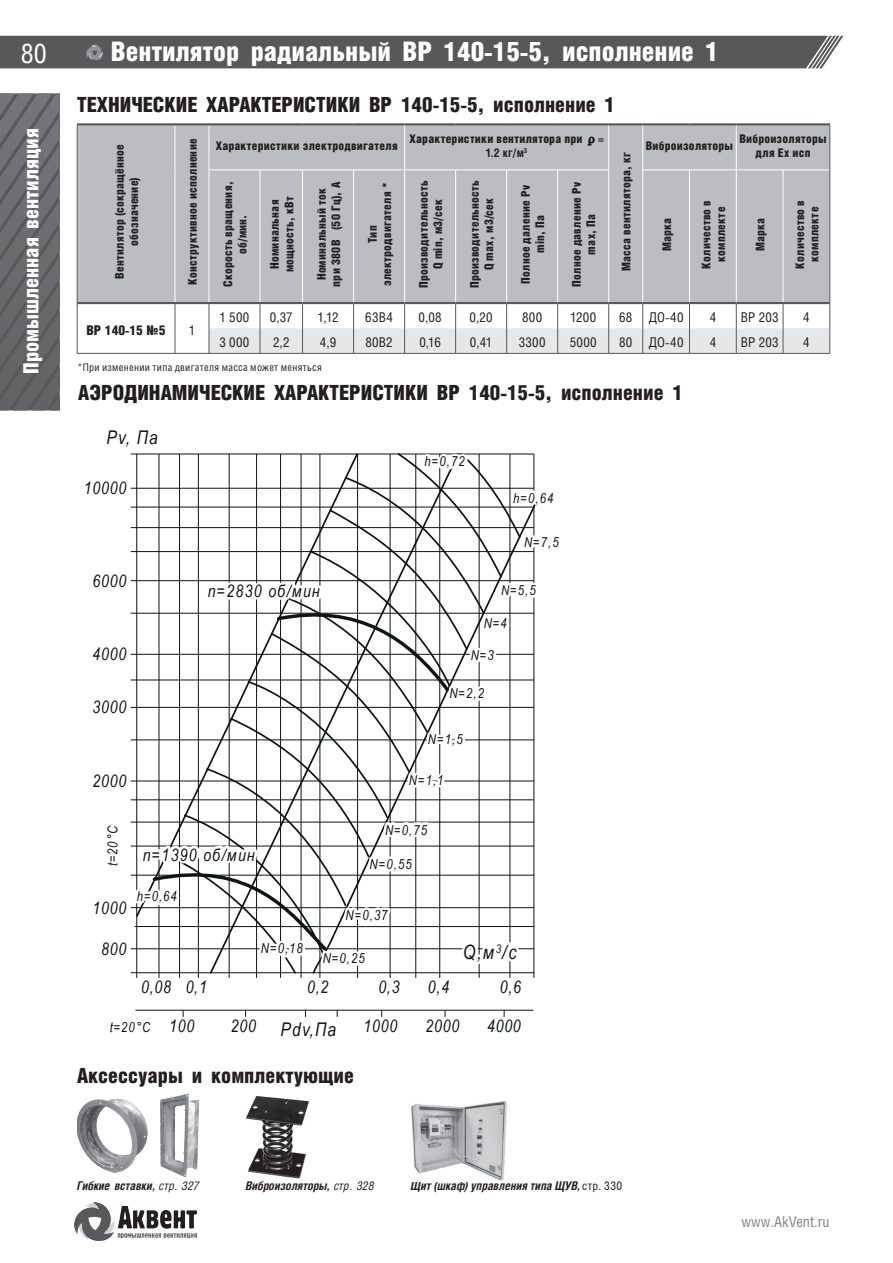

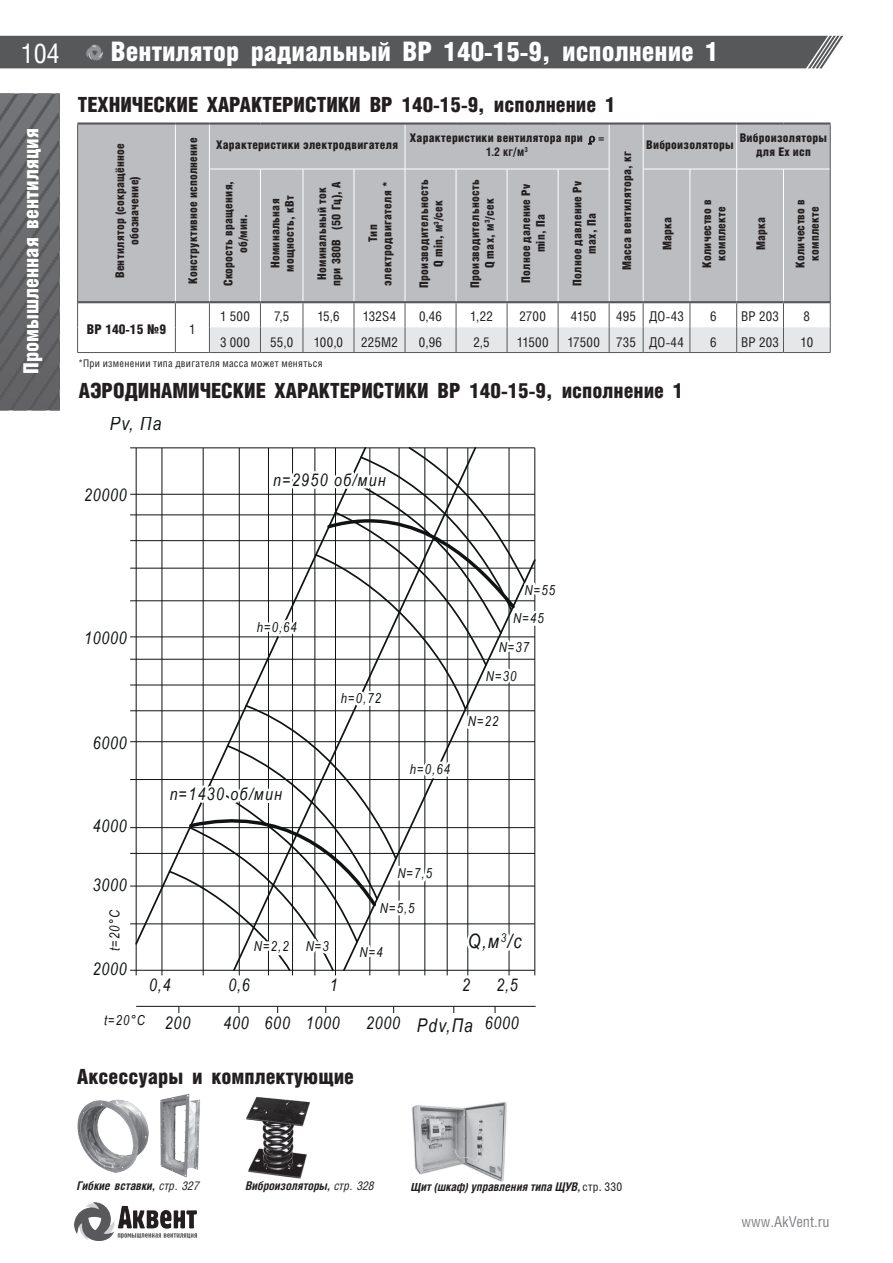

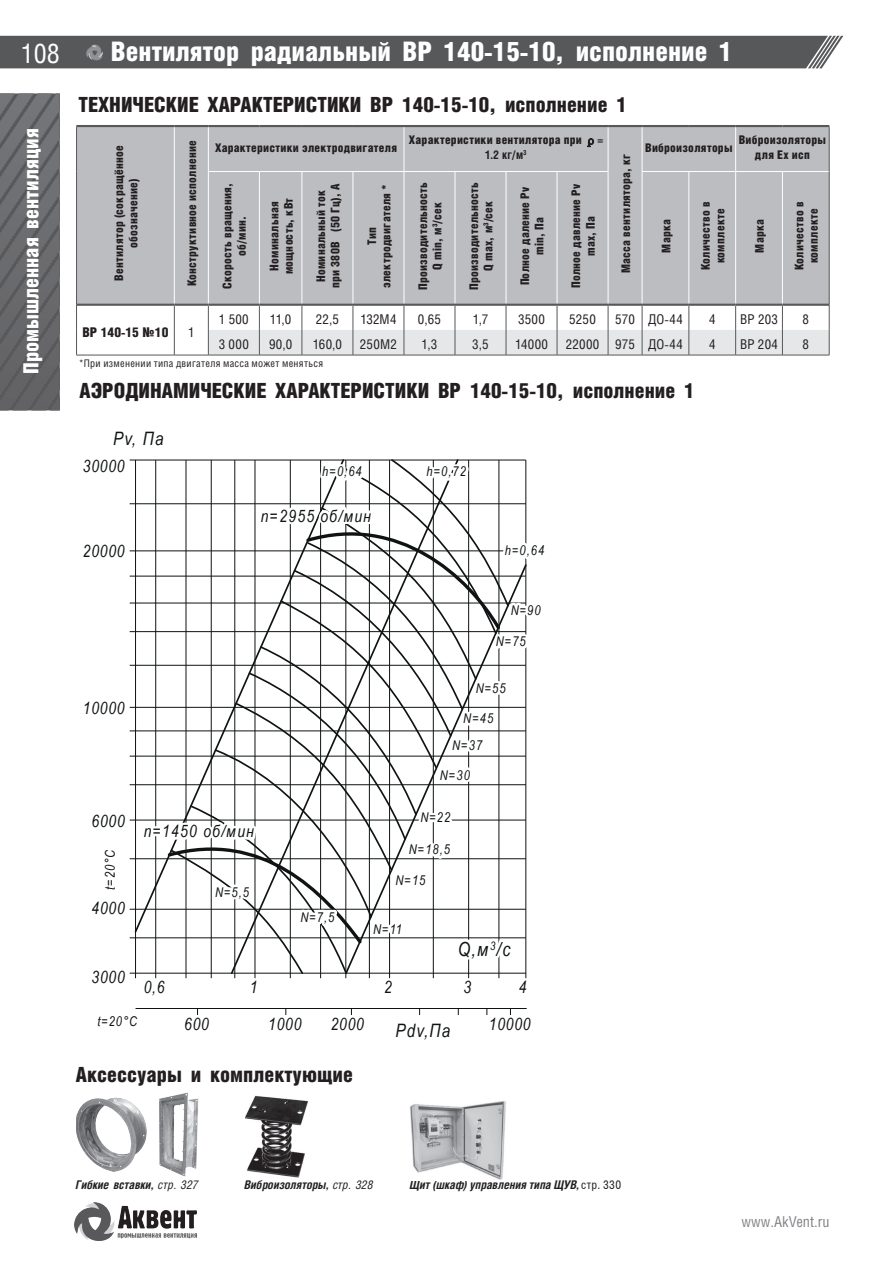

Аэродинамические характеристики ВР 140-15
Опросный лист и выписку по ВР 140-15 — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Скачать PDF, 96 КБЦена ВР 140-15 и от чего она зависит
Цена ВР 140-15 определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями углеродистая сталь и взрывозащищённое коррозионностойкое доходит до 2,7 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.
Родственные модели ВР 140-15
С чем ещё сравнивают ВР 140-15 и что берут вместо него:
- ВР 132-30 — ниже по напору: до 16 000 Па против 22 000
- ВР 12-26 — ниже по напору: до 8 000 Па против 22 000
Как купить ВР 140-15: цена, доставка, оплата и возврат
Доставка и сроки
Доставка ВР 140-15 идёт со склада в Уфе и через восемь складов по России. Ходовые типоразмеры — от 3 рабочих дней, позиции под заказ — от 10 до 25 рабочих дней в зависимости от исполнения корпуса. Транспортную компанию выбираете вы; до терминала в Уфе везём за свой счёт.
ВР 140-15 по № 8 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое, жаростойкое и дымоудаления.
Оплата
Расчёт за ВР 140-15 — по счёту с НДС. Аванс берём при запуске в производство, остаток — перед отгрузкой; постоянным заказчикам отгружаем с отсрочкой. Закрывающие документы отправляем электронно и почтой.
Гарантия и документы
На ВР 140-15 даём гарантию до 3 лет при штатном режиме работы. Пакет документов стандартный: паспорт, руководство, декларация соответствия. Заводские испытания подтверждаются протоколом по запросу.
Возврат и обмен
Несоответствие ВР 140-15 спецификации или паспорту — наш случай: меняем изделие целиком, транспорт на нас. Возврат исправного изделия регулируется договором поставки; для конфигураций под заказ он не предусмотрен, и это оговаривается при согласовании.
Поставщик ВР 140-15
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно
Поставку ВР 140-15 ведёт ООО «Аквент», Уфа. Среди заказчиков: Уралхим, Роснефть, Русал, Акрон, Газпром нефть, Норникель, Татнефть, ММК.
Аналоги ВР 140-15 и соответствие обозначений
Рядом с ВР 140-15 в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
| Обозначение | Откуда обозначение | Карточка |
|---|---|---|
| ВР 132-30 | другое исполнение серии, свой ряд типоразмеров | страница ВР 132-30 |
| ВР 12-26 | другое исполнение серии, свой ряд типоразмеров | страница ВР 12-26 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Подробнее по теме в справочнике Аквента: ВР 140-15 в справочнике, класс высокого давления, скорость воздуха в воздуховоде.
Вопросы о ВР 140-15
Купить ВР 140-15: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер ВР 140-15, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВР 140-15 можно по этому же расчёту — счёт выставим в день обращения
