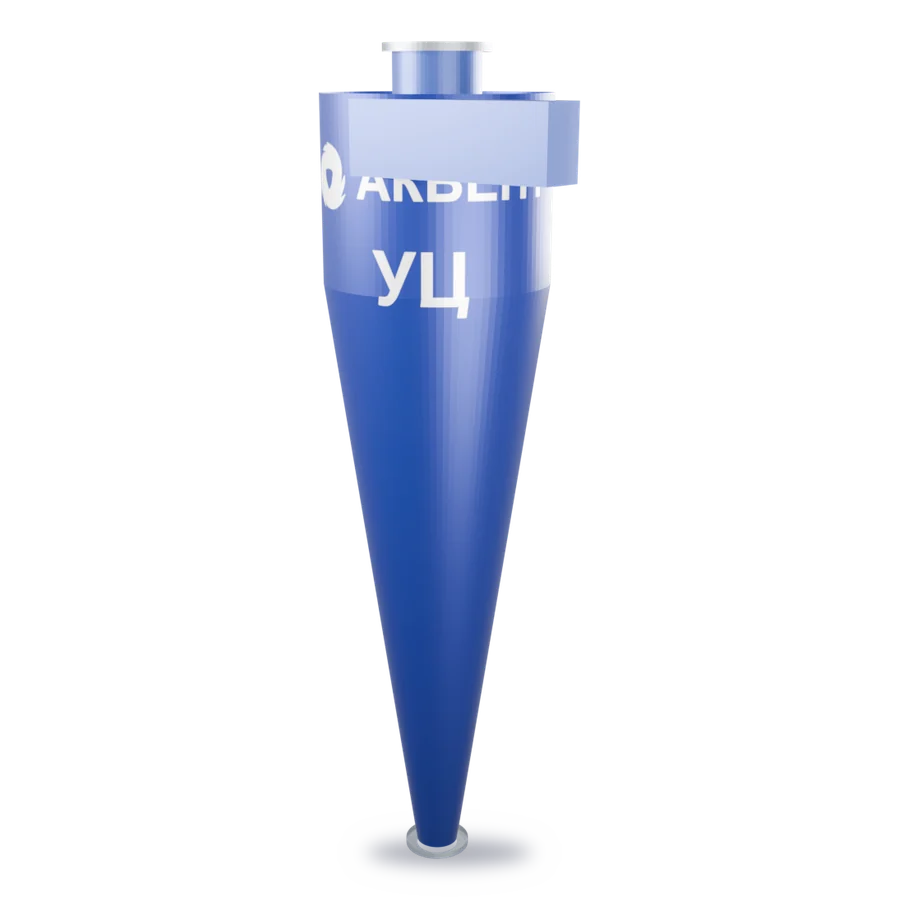

Циклон для деревообрабатывающих производств УЦ

Назначение УЦ

УЦ — циклон для очистки выбросов деревообрабатывающих производств: опилки, стружка, шлифовальная пыль. Конструкция разработана Ленинградской лесотехнической академией на основе УЦ-38, рабочую документацию на пятнадцать типоразмеров выпустил Гипродревпром в 1958 году.

Ряд УЦ идёт от ∅500 до ∅2 000 мм — пятнадцать диаметров: 500, 560, 630, 710, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500, 1 600, 1 800 и 2 000 мм. При условной скорости 0,96 м/с это перекрывает расход от 680 до 10 850 м³/ч одним аппаратом.

Каждый типоразмер выпускается в четырёх модификациях, и различает их диаметр выходного патрубка: 0,38 диаметра корпуса, 0,45, 0,53 и 0,60. Площадь выхлопа при этом растёт с 0,113 до 0,283 квадрата диаметра — то есть в 2,5 раза. Чем шире выхлоп, тем ниже сопротивление и тем хуже очистка, поэтому модификацию выбирают по номограмме расхода и перепада, а не по остатку на складе.

Высота корпуса УЦ растёт с диаметром: 2 040 мм у ∅500 и 7 450 мм у ∅2000 — старшего типоразмера ряда. Для цеха это определяющая цифра — аппарат чаще ставят снаружи здания именно из-за высоты.

Конструкция УЦ

УЦ рассчитан на неслипающуюся неволокнистую пыль и на смеси пыли с сухими опилками — то есть на то, что даёт станочная аспирация деревообработки. Конус у него длинный, чтобы стружка сползала под собственным весом, а не зависала на стенке.

Габаритная таблица справочника даёт по каждому типоразмеру пять ключевых размеров: диаметр корпуса, диаметр пылевыпуска, наружный габарит, высоту корпуса и высоту до входного патрубка. Они и лежат в таблице характеристик на этой странице.

Скорости УЦ по справочнику: 12 м/с на входе и 0,96 м/с в сечении корпуса, то есть в 12,5 раза меньше. Так и работает аппарат: разогнанный поток закручивается вдоль стенки, тяжёлая частица идёт по спирали вниз в бункер, а очищенный газ разворачивается и уходит в выхлопную трубу.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции УЦ заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Модификации УЦ: чем они различаются

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Собственных обозначений у модификаций справочник не даёт — их различает только диаметр выходного патрубка, поэтому в спецификации его и указывают числом. Площадь выхлопа между крайними отличается в 2,5 раза, и на столько же меняется скорость на выходе. Перепад давления в справочнике по УЦ числом не приведён — его снимают с номограммы под выбранную модификацию, поэтому колонка сопротивления в таблице характеристик стоит с прочерком. Доли даны от диаметра корпуса D, стр. 189 справочника.

Исполнения УЦ: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «УЦ ∅1 100 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений УЦ: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения УЦ

УЦ применяют по сухой древесной пыли, опилкам и стружке. Влажная стружка налипает на стенку конуса и постепенно перекрывает выгрузку; с сырой древесиной за этим следят отдельно и чистят конус по графику.

Древесная пыль горюча и взрывоопасна, а от шлифовального и заточного оборудования в поток попадают искры. Поэтому перед циклоном ставят искрогаситель, а сам аппарат делают во взрывозащищённом исполнении.

Материал корпуса выбирается по среде: углеродистая сталь в базовом исполнении, нержавеющая — для влажных производств, пищевая нержавеющая — там, где действует пищевой регламент, титан — для агрессивных сред.

Подбор УЦ по расходу газа

Подбор УЦ идёт в два шага: сначала по расходу определяют диаметр корпуса, затем по номограмме перепада выбирают модификацию. Второй шаг пропускают чаще всего, и именно из-за этого аппарат потом не выходит на расчётную точку.

Типоразмер УЦ выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для УЦ оптимальная условная скорость Vц = 0,96 м/с (условная скорость 0,96÷1,28 м/с стр. 201).

Пример: нужно очистить 3 280 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 1,099 м, то есть ∅1 100 мм — это УЦ-1100 в таблице выше. Сопротивление в справочнике по УЦ числом не приведено — только номограммы расхода и перепада, по ним его и снимают под выбранную модификацию. Инженер приложит расчёт к предложению.

Если расчётный диаметр выходит больше ∅2 000 мм — верхнего типоразмера ряда УЦ, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Технические характеристики УЦ по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик УЦ — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 190). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить УЦ: цена, срок изготовления, доставка и оплата

Сколько стоит УЦ, зависит прежде всего от материала: нержавеющее исполнение дороже углеродистого кратно, титановое — ещё дороже. Второй по весу фактор — диаметр и толщина стенки. Купить УЦ по одной цифре «из прайса» нельзя, и обещать её мы не будем: цену считает инженер по вашей спецификации.

Срок изготовления УЦ в базовом углеродистом исполнении — от 5 рабочих дней, в нержавеющем и титановом — от 10 рабочих дней. Отгрузка со склада в Уфе, доставка до терминала транспортной компании в городе за наш счёт, дальше — тарифом перевозчика, которого выбираете вы.

Расчёты за УЦ ведём по договору, безналично, с НДС. Аванс закрывает закупку металла, остаток оплачивается перед отгрузкой. Отсрочка возможна и оформляется отдельным приложением — устных договорённостей по деньгам не держим.

Гарантия на УЦ — 12 месяцев с даты отгрузки. В комплект поставки входят паспорт изделия с фактическими размерами и расчётными характеристиками, сертификат на металл и руководство по монтажу. Циклон — аппарат без движущихся частей, поэтому гарантийные случаи по нему связаны со швами и толщиной стенки, а не с износом механизмов.

Обмен УЦ возможен, если фактические размеры или материал разошлись со спецификацией — тогда исправляем за свой счёт. Возврат исправного изделия, изготовленного под заказ, договором не предусмотрен: предупреждаем об этом заранее, чтобы условие не всплыло при отгрузке.

Поставщик УЦ

Поставку УЦ ведёт ООО «Аквент», Уфа. Среди заказчиков: Норникель, Татнефть, Уралхим, ЕвроХим, Газпром нефть, ММК, Русал, СИБУР.
