ЦП-2

Назначение ЦП-2

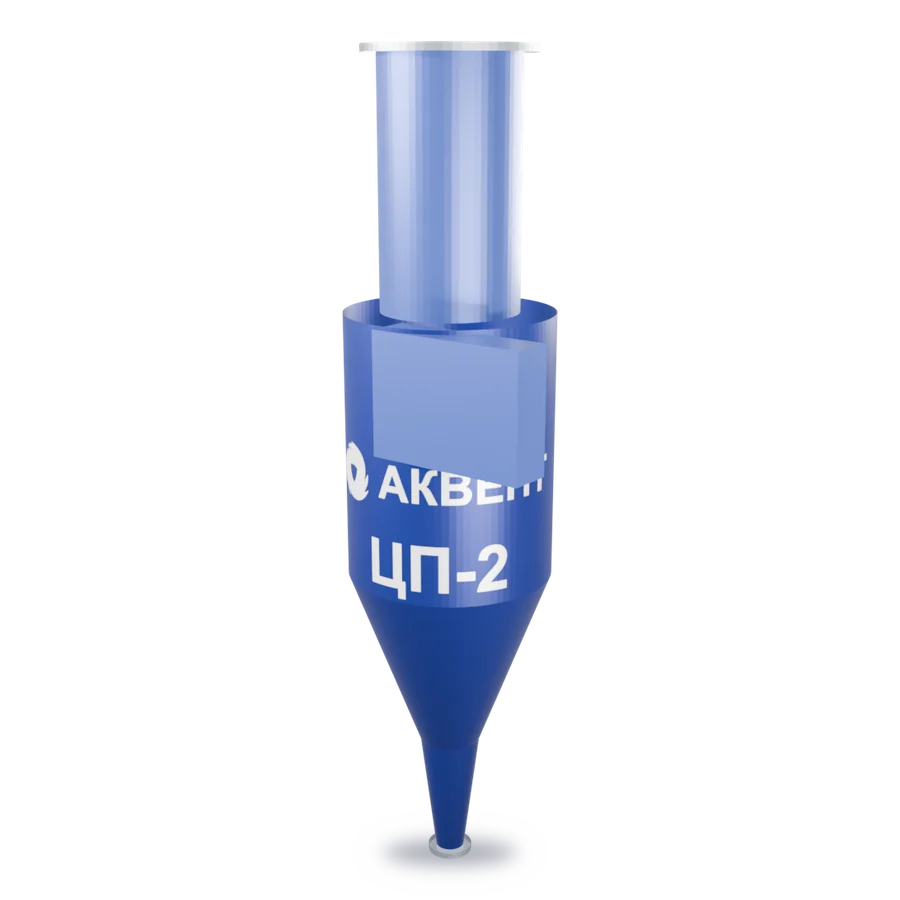

ЦП-2 — крупный циклон золоулавливания для котельных и ТЭС. Разработан НИИОГАЗ в 1973 году для очистки газов после систем сушки и размола топлива у парогенераторов, сжигающих твёрдое топливо в пылевидном состоянии. Применяется и как общепромышленный пылеуловитель.

Это самый крупный аппарат подборки: ряд идёт от ∅1 400 до ∅4 250 мм — десять типоразмеров. При условной скорости 3,8 м/с расход одного аппарата составляет от 21 050 до 193 970 м³/ч, то есть верхний типоразмер закрывает выброс целой котельной.

Эффективность по замерам справочника — 87–90 % на угольной пыли в зависимости от тонкости помола: при остатке на сите R90 = 7 % это 87–88 %, при R90 = 9 % — 89–90 %. Более грубый помол улавливается лучше, и это не парадокс, а физика центробежной очистки.

Масса и высота растут вместе с диаметром: от 2 100 кг и 6 129 мм у ∅1 400 до 24 840 кг и 18 095 мм у ∅4 250. Аппарат восемнадцати метров высотой проектируется вместе с опорной конструкцией и площадками обслуживания, а не ставится «на готовое».

Конструкция ЦП-2

Пределы применения ЦП-2 по справочнику шире, чем у аспирационных циклонов: температура газа до 250 °С, входная запылённость до 1 500 г/м³, разрежение до 40 кПа. Последняя цифра важна: у циклонов группы ЦН предел по разрежению — 5 кПа, то есть в восемь раз ниже.

Коэффициент сопротивления ЦП-2 — ζ = 165, гидравлическое сопротивление 1 430 Па при условной скорости 3,8 м/с. Для тягового тракта котла это существенная величина, и её закладывают в расчёт дымососа наравне с сопротивлением газоходов и дымовой трубы.

Что стоит за цифрой сопротивления ЦП-2: коэффициент ζ = 165, плотность газа 1,2 кг/м³, условная скорость 3,8 м/с — вместе они дают 1 430 Па. Диаметр в формулу не входит, поэтому и ∅1 400, и ∅4 250 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе ЦП-2 — 3,8 м/с, во входном патрубке — 24,9 м/с. Разница в 6,6 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции ЦП-2 заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения ЦП-2: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «ЦП-2 ∅2 500 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений ЦП-2: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу. По справочнику материал ЦП-2 в заводском исполнении: углеродистая сталь; изнашиваемые элементы цилиндра и конуса — из износостойкой стали.

Рабочая среда и ограничения ЦП-2

ЦП-2 работает по сухой золе и пыли после размола топлива. Температура газа до 250 °С — это горячий тракт, и материал корпуса подбирают с учётом рабочей температуры, а не только среды.

Абразивность золы определяет срок службы: зола угольная изнашивает стенку в зоне входа и конус. Под абразив закладывают увеличенную толщину стенки или футеровку — это оговаривают в спецификации до запуска в производство.

Базовое исполнение — углеродистая сталь. Для агрессивных дымовых газов корпус делается из нержавеющей стали, для особо тяжёлых сред — из титана; взрывозащищённое исполнение изготавливается при работе с взрывоопасной пылью.

Пределы применения ЦП-2 по справочнику: температура газа до 250 °С, запылённость на входе до 1 500 г/м³, разрежение не более 40 кПа. Это границы, за которыми аппарат работает, но расчётной эффективности уже не даёт: горячий газ меняет плотность и скорость, а сверхнормативная запылённость забивает бункер быстрее, чем его успевают опорожнять.

Эффективность улавливания ЦП-2

Одной цифры «эффективность ЦП-2» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 3 результата испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность ЦП-2 считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор ЦП-2 по расходу газа

ЦП-2 подбирают по расходу дымовых газов при рабочей температуре, а не при нормальных условиях: при 250 °С объём газа почти вдвое больше, чем при 20 °С, и аппарат, посчитанный по нормальным кубометрам, окажется мал.

Типоразмер ЦП-2 выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для ЦП-2 оптимальная условная скорость Vц = 3,8 м/с (стр. 246).

Пример: нужно очистить 67 120 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 2,5 м, то есть ∅2 500 мм — это ЦП-2-2500 в таблице выше. Сопротивление такого аппарата — 1 430 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅4 250 мм — верхнего типоразмера ряда ЦП-2, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Технические характеристики ЦП-2 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик ЦП-2 — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006. Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить ЦП-2: цена, срок изготовления, доставка и оплата

Купить ЦП-2 можно только по спецификации: готовой цены на складе у циклона не бывает. Стоимость складывается из диаметра корпуса, толщины стенки, материала и комплектации — бункер, пылевой затвор, раскручиватель и опорная конструкция считаются отдельными позициями. Назовите расход газа и тип пыли — расчёт с ценой пришлём в тот же день.

ЦП-2 отгружаем через 15–30 рабочих дней после согласования спецификации: срок зависит от материала корпуса и диаметра. Крупные типоразмеры везём разобранными — корпус, конус и бункер отдельно, сборка на месте. До терминала в Уфе доставка бесплатная.

Расчёты за ЦП-2 ведём по договору, безналично, с НДС. Аванс закрывает закупку металла, остаток оплачивается перед отгрузкой. Отсрочка возможна и оформляется отдельным приложением — устных договорённостей по деньгам не держим.

ЦП-2 поставляется с паспортом изделия, сертификатом на металл и руководством по монтажу; гарантия — 12 месяцев. По запросу готовим расчёт степени очистки под конкретную дисперсность пыли — это тот документ, который обычно просит проектировщик, а не общий сертификат.

Возврат и обмен ЦП-2 регулируются договором поставки. Изделие изготавливается по индивидуальной спецификации, поэтому возврату без причины оно не подлежит — это прямо оговаривается до счёта. Брак, несоответствие спецификации или повреждение при перевозке меняем или устраняем за свой счёт, срок рекламации — 20 рабочих дней с даты приёмки.

Поставщик ЦП-2

Поставку ЦП-2 ведёт ООО «Аквент», Уфа. Среди заказчиков: Норникель, НЛМК, Русал, СИБУР, Татнефть, Акрон, Северсталь, ММК.

Соседние модели ЦП-2

• БЦ-2 — батарейный циклон золоулавливания: сопротивление ниже: 851 Па против 1 430 Па; батарея из 12/8–35/21 элементов ∅254 мм, расход 15 000–49 000 м³/ч.
• БЦ-512 — секционный батарейный циклон для тэс: сопротивление ниже: 1 248 Па против 1 430 Па; батарея из 24–144 элементов ∅512 мм, расход 62 000–480 000 м³/ч.
• ЦН-24 — циклон нииогаз с низким сопротивлением: сопротивление ниже: 972 Па против 1 430 Па; ряд ∅400–3 000 мм, расход 2 030–114 450 м³/ч.
