Клапан воздушный прямоугольный ПВКО

Назначение ПВКО

Клапан воздушный прямоугольный перекрывает или дросселирует поток в прямоугольном канале. Прямоугольные воздушные клапана изготавливаются в размер: типоразмерного ряда у них нет, габарит задаётся сечением воздуховода вплоть до 2600×2400 мм.

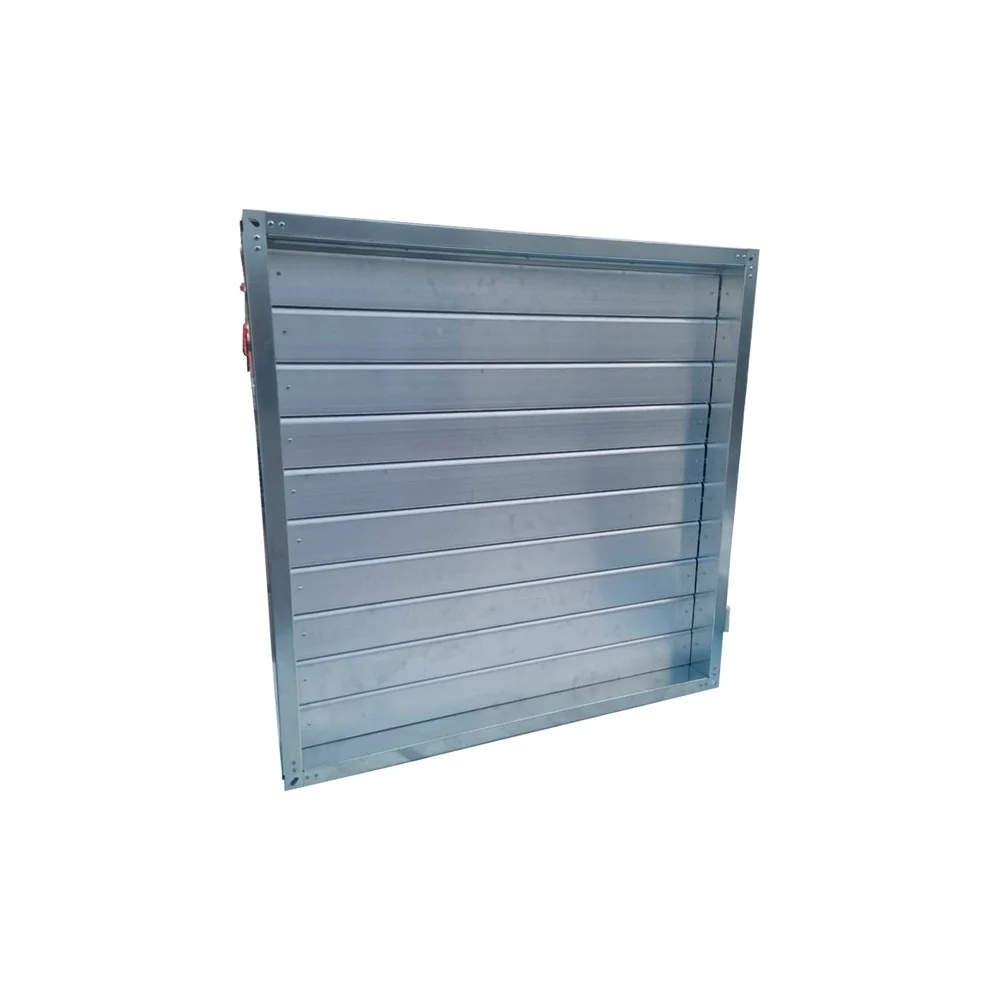

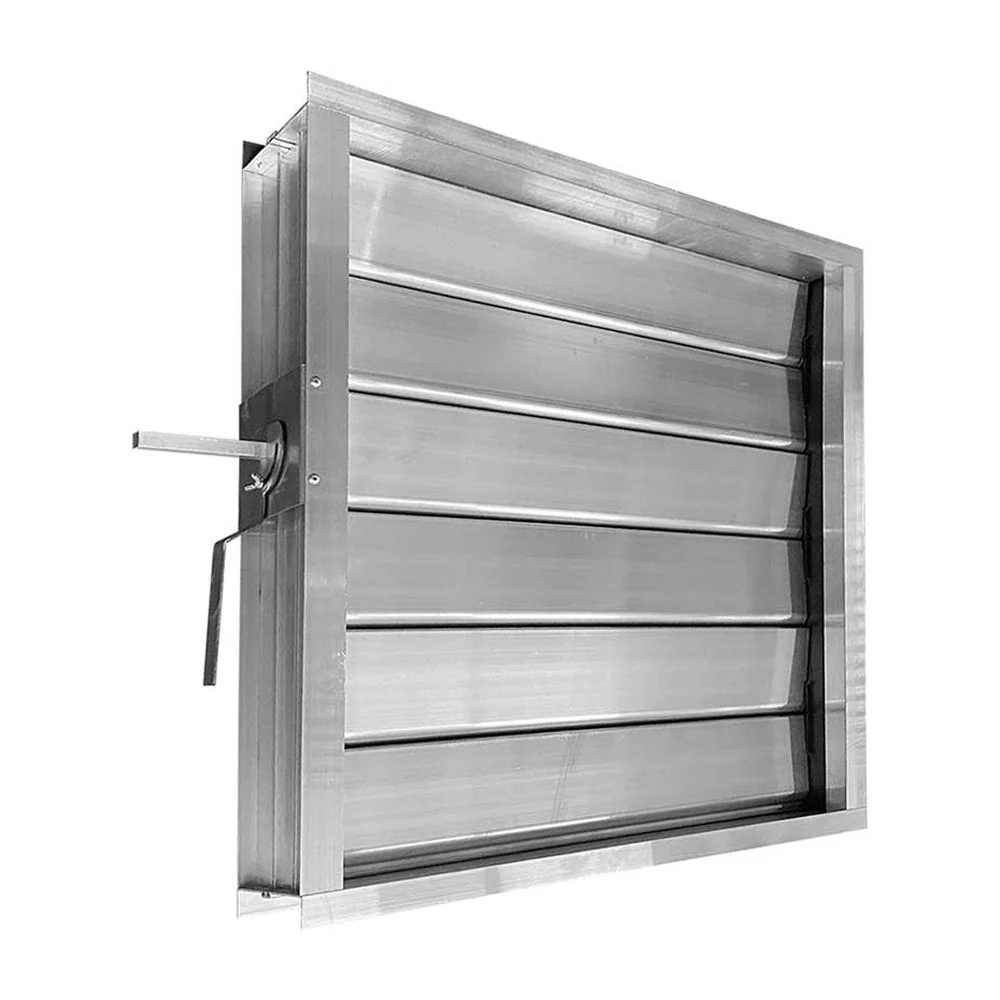

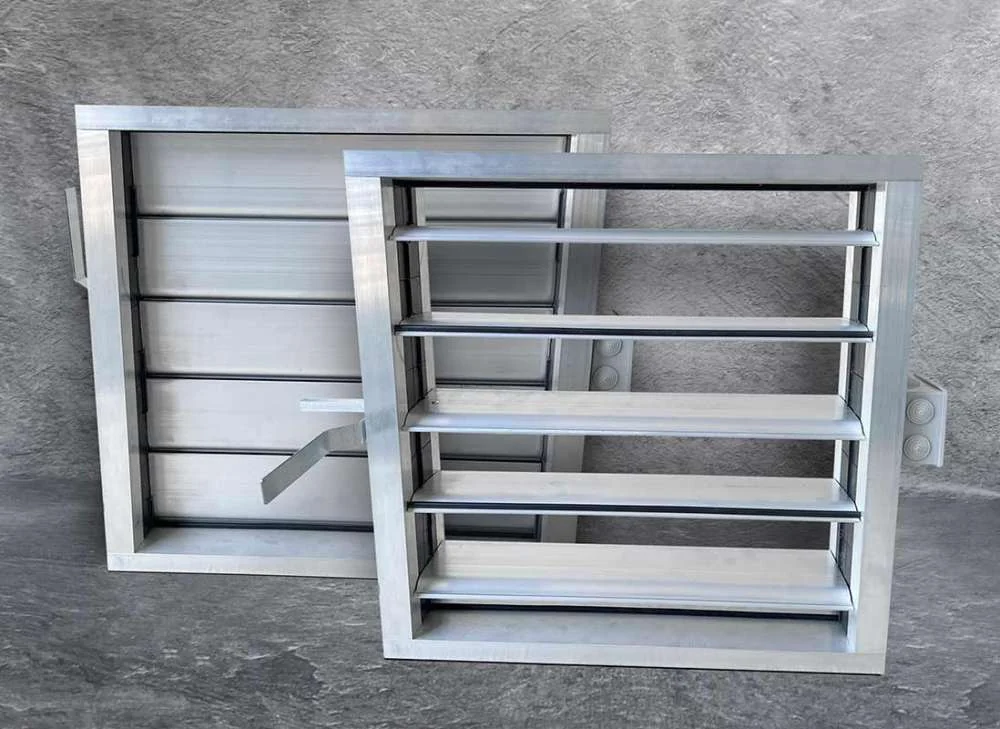

Воздушный клапан общего назначения прямоугольный идёт в семи исполнениях. ПВК и ПВКУ — алюминиевый профиль, давление до 1200 Па. ПВКО и его модификации — оцинкованная сталь 1 мм, давление до 1800 Па. ПВКН — нержавеющая сталь AISI 304, 316 или 430. Предел 2600×2400 мм относится к алюминиевым и оцинкованным исполнениям: у нержавеющего ПВКН одна кассета делается до 1500×1500 мм, большие сечения набираются из нескольких.

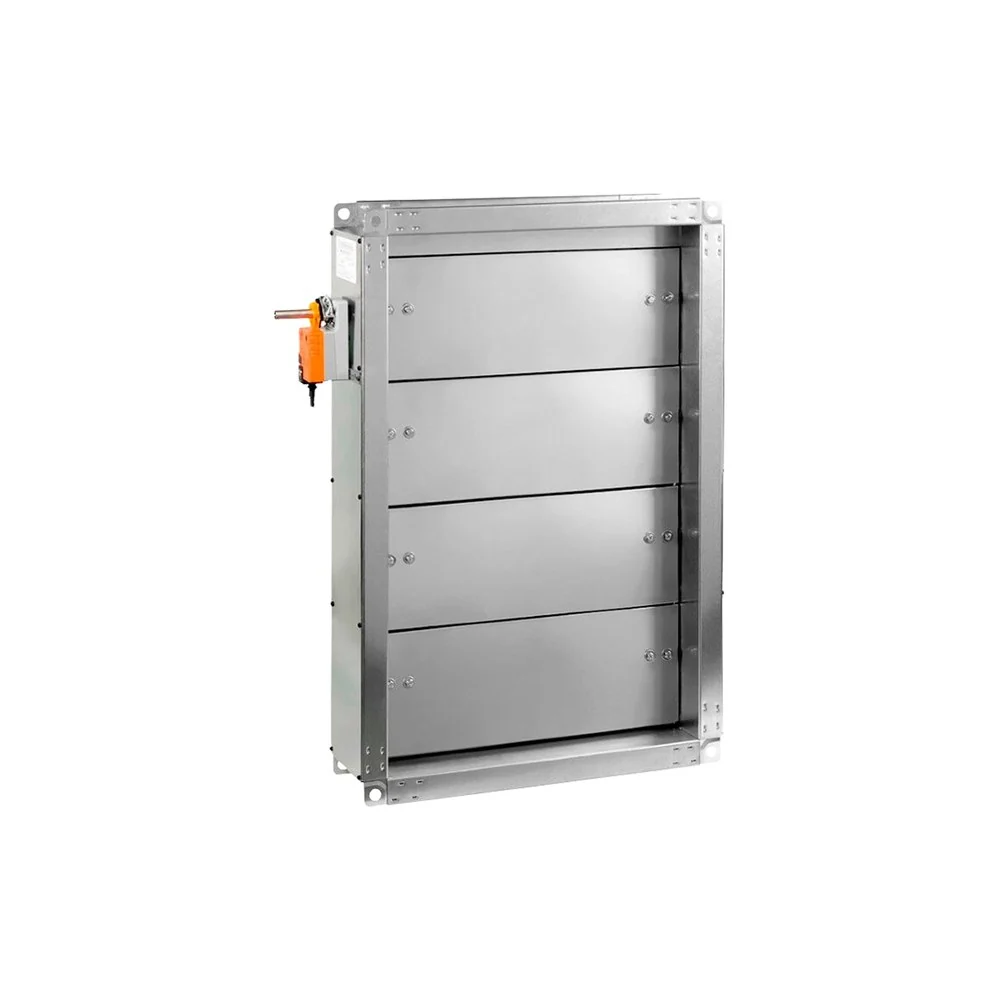

Клапаны воздушные для прямоугольных каналов ставят и на регулирование, и на герметизацию. Управление — ручной сектор либо электропривод 220 или 24 В; прямоугольный воздушный клапан с электроприводом собирается на том же корпусе, что и ручной.

Конструкция ПВКО

Длина корпуса зависит от исполнения и это первое, что смотрят при подборе: у алюминиевых ПВК и ПВКУ — 125 мм, у оцинкованных ПВКО, ПВКО-У, ПВКО-УСЛ и нержавеющего ПВКН — 170 мм. Разница в 45 мм по трассе кажется мелочью ровно до момента, когда клапан не встаёт между двумя отводами.

Стеновое исполнение ПВКО-СТ стоит особняком: у него не длина, а глубина — 200 мм, и габарит по фланцам считается иначе. Проём под него делают меньше номинала на 32 мм по обеим сторонам, то есть B−32 × H−32.

Габарит по фланцам у остальных исполнений считается прибавкой к сечению: у алюминиевых ПВК и ПВКУ это B+70 × H+60 мм, у оцинкованных и нержавеющих — B+64 × H+64 мм. Место под ответный фланец размечают по этой прибавке, а не по сечению воздуховода.

Предельное давление разделяет группы жёстче, чем материал: алюминиевые ПВК и ПВКУ держат до 1200 Па, стальные ПВКО и ПВКН — до 1800 Па. При работе на нагнетании мощного вентилятора это и есть критерий выбора.

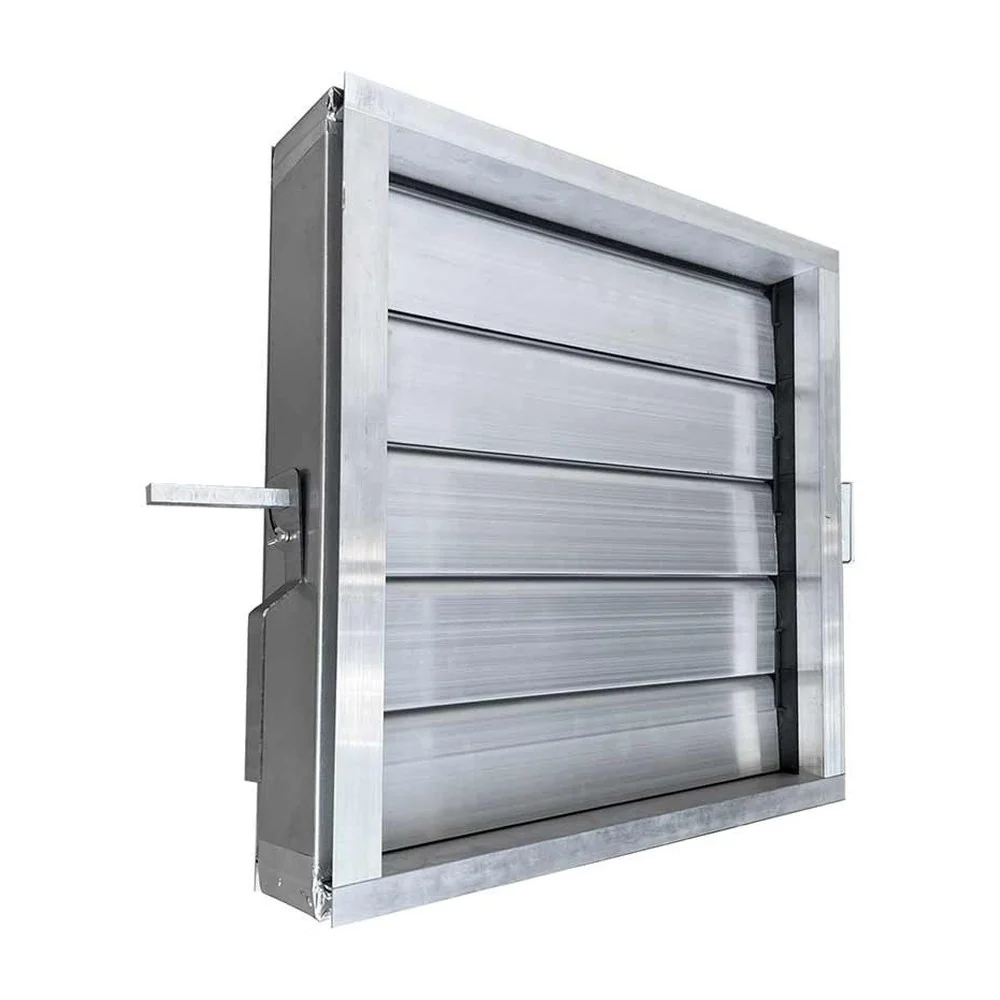

Утеплённые исполнения — ПВКУ у алюминиевых и ПВКО-У у оцинкованных. Клапан воздушный утеплённый несёт греющий кабель 16 Вт/м по корпусу: он нужен не для нагрева воздуха, а чтобы створки не примерзали в наружном или холодном канале. Клапан воздушный утеплённый с электроприводом собирается из того же корпуса — обогрев и привод не мешают друг другу.

Усиленное исполнение ПВКО-УСЛ рассчитано на повышенные нагрузки при тех же габаритах, а коррозионностойкое исполнение из AISI 304, 316 и 430 поставляется по запросу к любому из оцинкованных.

Исполнения и схемы ПВКО

Исполнение ПВКО задаётся при заказе и потом не меняется: материал корпуса и узел управления заложены в конструкцию. Переделать ручное исполнение в приводное на объекте нельзя: узел управления закладывается в конструкцию при изготовлении.

Электропривод в состав ПВКО не входит. Его подбирают под момент на заслонке: момент растёт вместе с площадью клапана, и привод, снятый с изделия меньшего сечения, на большем не закроет проход до упора.

Рабочая среда и ограничения ПВКО

Рабочая среда — воздух и невзрывоопасные смеси. Воздушный клапан для прямоугольного воздуховода в оцинковке рассчитан на обычную вентиляцию; для влажной или химически активной среды берут ПВКН из нержавеющей стали.

Клапан воздушный прямоугольного сечения делается в размер, и это накладывает обязательство на замерщика: ошибка в сечении не лечится подгонкой на месте, как у круглого клапана с ниппельным соединением.

Для взрывоопасных зон прямоугольный ПВКО не подходит — там нужны взрывозащищённые серии с допуском по ПУЭ. Отдельное взрывозащищённое исполнение прямоугольного клапана существует, но это другой продукт с другой маркировкой.

Электропривод в состав клапана не входит. Воздушный клапан с подставкой под электропривод — это корпус с площадкой, а сам привод подбирают под момент, который нужен на лопатках: он растёт вместе с площадью клапана.

Клапан воздушный с электроприводом и возвратной пружиной выбирают там, где при пропадании питания створки должны встать в безопасное положение — обычно закрыться. Это свойство привода, а не корпуса, и заказывается оно вместе с приводом.

Подбор ПВКО: что нужно от заказчика

Чтобы подобрать ПВКО, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики ПВКО по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена ПВКО и от чего она зависит

Прямоугольный клапан делается в размер, поэтому цена считается по площади створок, а не по номеру типоразмера. Клапан 300×200 мм и клапан 2600×2400 мм — это два разных изделия одной серии.

Второе, что меняет цену, — исполнение. Алюминиевый ПВК, оцинкованный ПВКО и нержавеющий ПВКН отличаются материалом корпуса и створок, утеплённые несут греющий кабель, усиленное исполнение — более жёсткую конструкцию.

Электропривод считается отдельно и в стоимость клапана не входит. Точную цену под ваше сечение и исполнение подтверждает менеджер после подбора.

Родственные модели ПВКО

С чем ещё сравнивают ПВКО и что берут вместо него:
