ВР 280-46 ДУ

Назначение ВР 280-46 ДУ

ВР 280-46 ДУ — радиальный вентилятор дымоудаления среднего давления. Применяется там, где сеть дымоудаления длинная и с большим сопротивлением: подземные автостоянки, протяжённые коридоры, многоуровневые объекты.

Ряд ВР 280-46 ДУ — четыре типоразмера: №4ДУ, №5ДУ, №6,3ДУ и №8ДУ. Расход по ряду от 2 600 до 65 000 м³/ч при полном давлении до 2 880 Па, двигатели от 1,5 до 90 кВт, масса от 55 до 970 кг.

Исполнения по огнестойкости те же два: 400 °С в течение 2 часов и 600 °С в течение 1,5 часов. Режим задаётся проектом противодымной вентиляции и напрямую влияет на цену.

Конструкция ВР 280-46 ДУ

Типоразмерный ряд ВР 280-46 ДУ читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 400 мм у младшего типоразмера до 800 мм у старшего. Всего в ряду 4 позиции. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВР 280-46 ДУ №4ДУ, ВР 280-46 ДУ №5ДУ и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВР 280-46 ДУ — 20,9–41,9 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВР 280-46 ДУ — 750–1 500 об/мин, по синхронным группам это 750, 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВР 280-46 ДУ 750, ВР 280-46 ДУ 1000, ВР 280-46 ДУ 1500, и это то же самое, что «ВР 280-46 ДУ на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 28, конкретный указан в таблице напротив каждой конфигурации.

Масса ВР 280-46 ДУ растёт от 55 до 970 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВР 280-46 ДУ

Исполнения проточной части ВР 280-46 ДУ по прайсу завода: дымоудаление 400 °С в течение 2 часов, дымоудаление 600 °С в течение 1,5 часов. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха.

Насколько дороже, посчитано по прайсу от 17.02.2026 усреднением по всем конфигурациям ВР 280-46 ДУ: дымоудаление 600 °С в течение 1,5 часов — дороже на 2 %. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВР 280-46 ДУ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВР 280-46 ДУ

ВР 280-46 ДУ рассчитан на удаление продуктов горения. Средний класс давления здесь принципиален: в дымоудалении сопротивление сети обычно выше, чем в обычной вытяжке, из-за клапанов, шахт и протяжённых трасс.

Двигатель у ВР 280-46 ДУ вынесен из потока — при 600 °С и 1,5 часа работы иначе и быть не может. Питание идёт по первой категории надёжности через огнестойкий шкаф управления; без него вентилятор не выполняет свою функцию.

В штатном режиме ВР 280-46 ДУ не работает. Его ресурс считается по аварийным пускам и по регламентным испытаниям, а не по часам непрерывной работы, как у общепромышленной машины.

Подбор и монтаж ВР 280-46 ДУ

Чтобы подобрать ВР 280-46 ДУ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВР 280-46 ДУ перекрывает производительность до 65 000 м³/ч и полное давление до 2 880 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

Типоразмеры ВР 280-46 ДУ №4ДУ, ВР 280-46 ДУ №5ДУ, ВР 280-46 ДУ №6,3ДУ — 55–342 кг: нужна таль или автопогрузчик. С ВР 280-46 ДУ №8ДУ и старше масса начинается от 380 кг и доходит до 970 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Присоединительные размеры ВР 280-46 ДУ заданы каталогом: диаметр патрубка от 405 до 803 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Чем ВР 280-46 ДУ отличается от ВР 280-46

От общепромышленного ВР 280-46 исполнение ДУ отличается материалами, уплотнениями, компоновкой двигателя и наличием сертификата на огнестойкость. Ряд типоразмеров у ДУ короче — четыре против девяти: дымоудаление востребовано в узком диапазоне расходов.

Цена ВР 280-46 ДУ считается по отдельному листу прайса с двумя колонками — по режимам 400 °С/2 ч и 600 °С/1,5 ч. Понятия «базовое исполнение» здесь нет: режим огнестойкости определяет и конструкцию, и стоимость.

Технические характеристики ВР 280-46 ДУ по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВР 280-46 ДУ выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВР 280-46 ДУ без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№6,3ДУ → 630 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВР 280-46 ДУ это значит, что при 630 мм колеса и 750 об/мин конец лопатки идёт со скоростью 24,7 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВР 280-46 ДУ по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Прайс завода на эту позицию ведётся под обозначением ВРз ДУ — это заводской аналог ВР 280-46 ДУ с собственным типоразмерным рядом, поэтому строки подписаны так, как они стоят в прайсе. Цены на ВР 280-46 ДУ даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

На ВР 280-46 ДУ №4ДУ цены в действующем прайсе завода нет: этот типоразмер изготавливается под заказ. Характеристики выше приведены по печатному каталогу, стоимость считает инженер под конкретную конфигурацию.

В таблице характеристик выше есть конфигураций, которых нет в прайсе завода: ВР 280-46 ДУ №4ДУ на 1,5 кВт, ВР 280-46 ДУ №4ДУ на 2,2 кВт, ВР 280-46 ДУ №4ДУ на 3 кВт, ВР 280-46 ДУ №4ДУ на 5,5 кВт, ВР 280-46 ДУ №4ДУ на 7,5 кВт, ВР 280-46 ДУ №4ДУ на 11 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.

Габаритные и присоединительные размеры ВР 280-46 ДУ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ВР 280-46 ДУ даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1 — диаметры присоединения; L1, L2 — длины; F1, F2, F5, F6 — размеры патрубка и фланца; S — шаги отверстий; d1, d4 — диаметры отверстий; n1отв., n4отв. — количество отверстий по группам; А, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

ВР 280-46 ДУ №4 — габаритные и присоединительные размеры

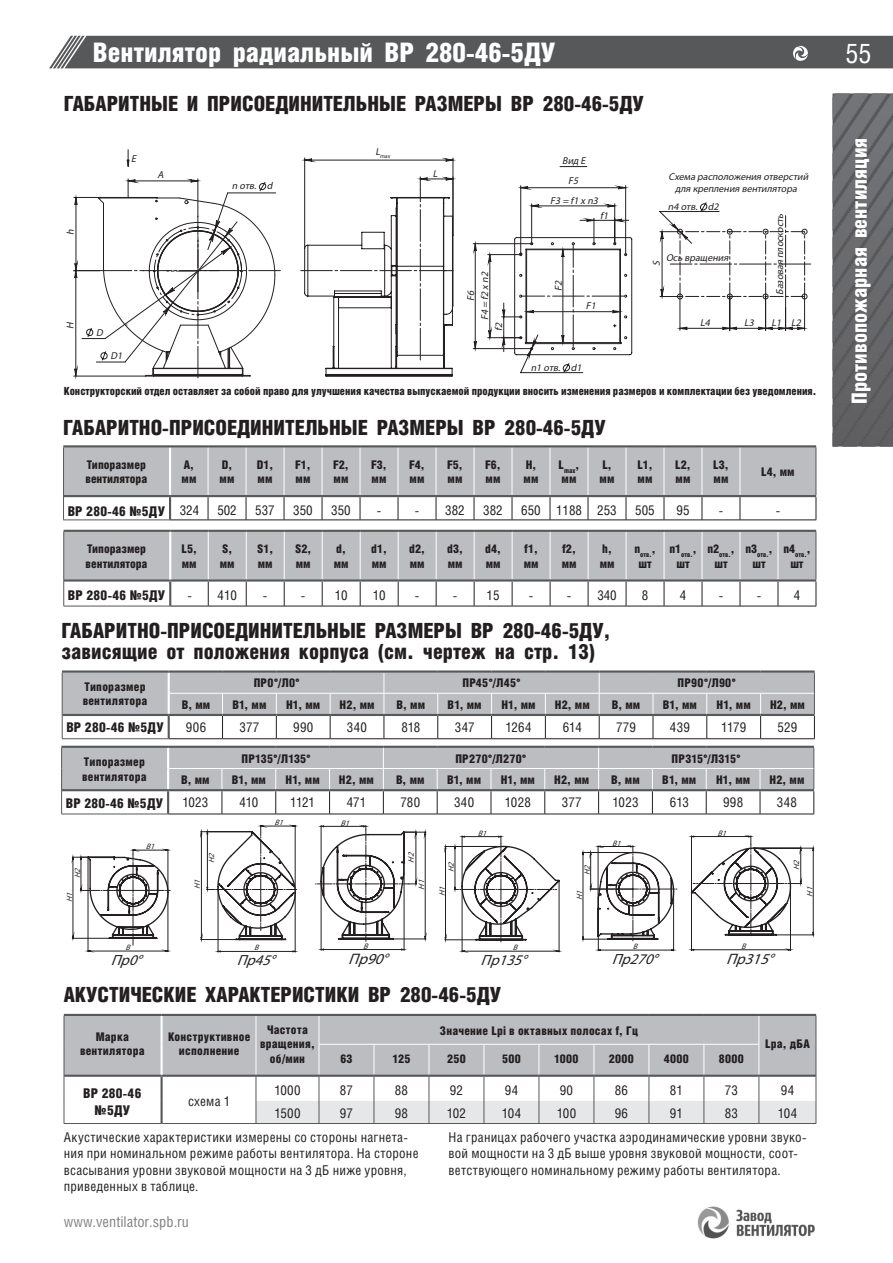

ВР 280-46 ДУ №5 — габаритные и присоединительные размеры

ВР 280-46 ДУ №6,3 — габаритные и присоединительные размеры

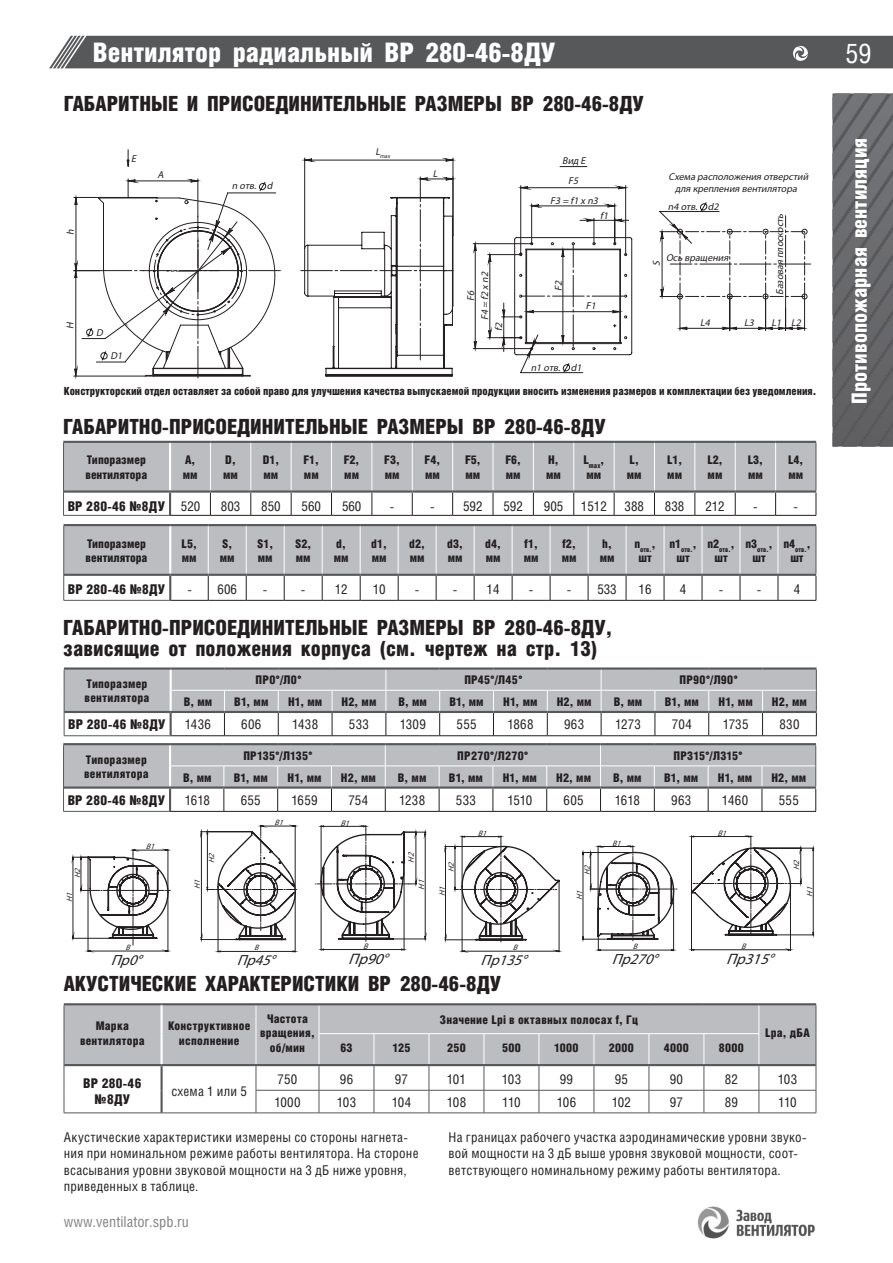

ВР 280-46 ДУ №8 — габаритные и присоединительные размеры

Аэродинамические характеристики ВР 280-46 ДУ

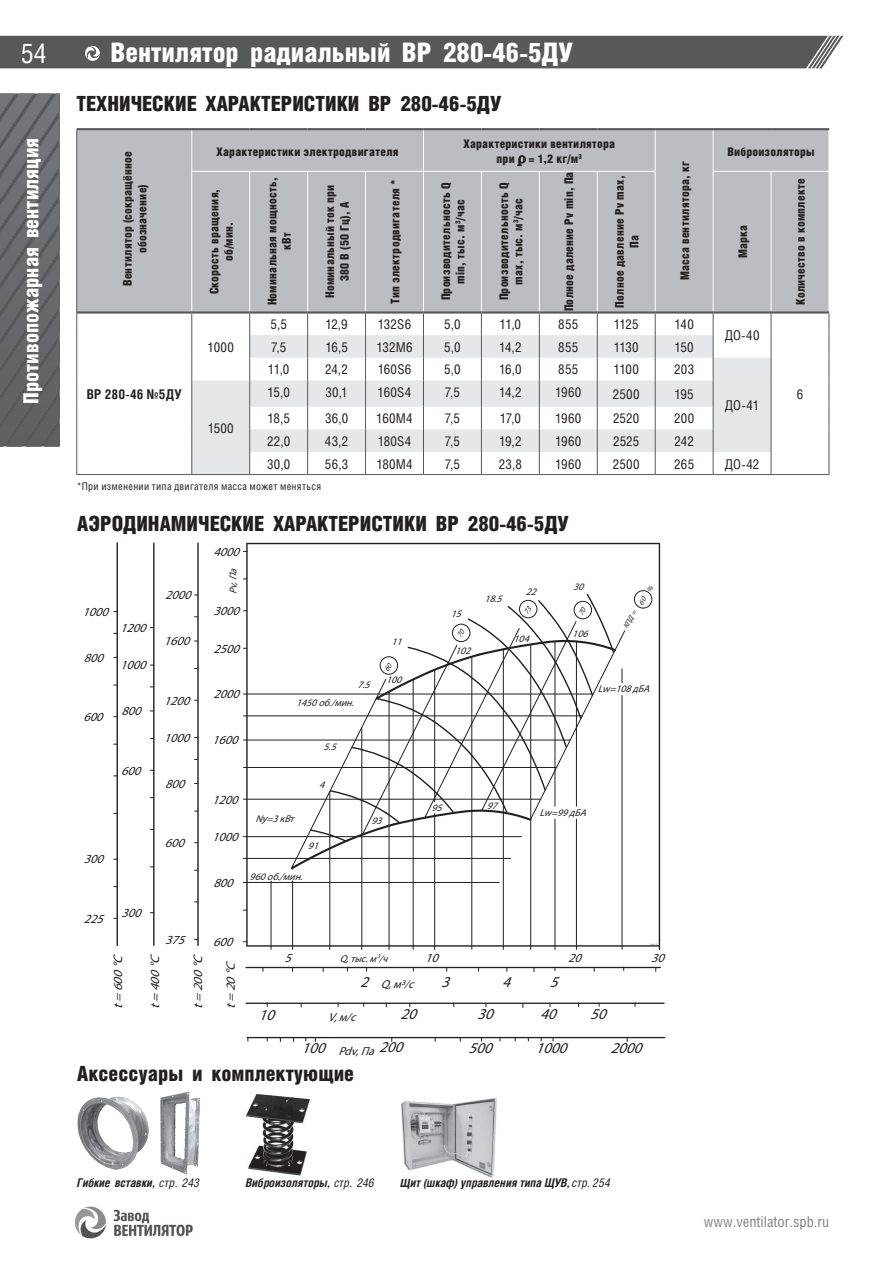

ВР 280-46 ДУ №4 — аэродинамическая характеристика

ВР 280-46 ДУ №5 — аэродинамическая характеристика

ВР 280-46 ДУ №6,3 — аэродинамическая характеристика

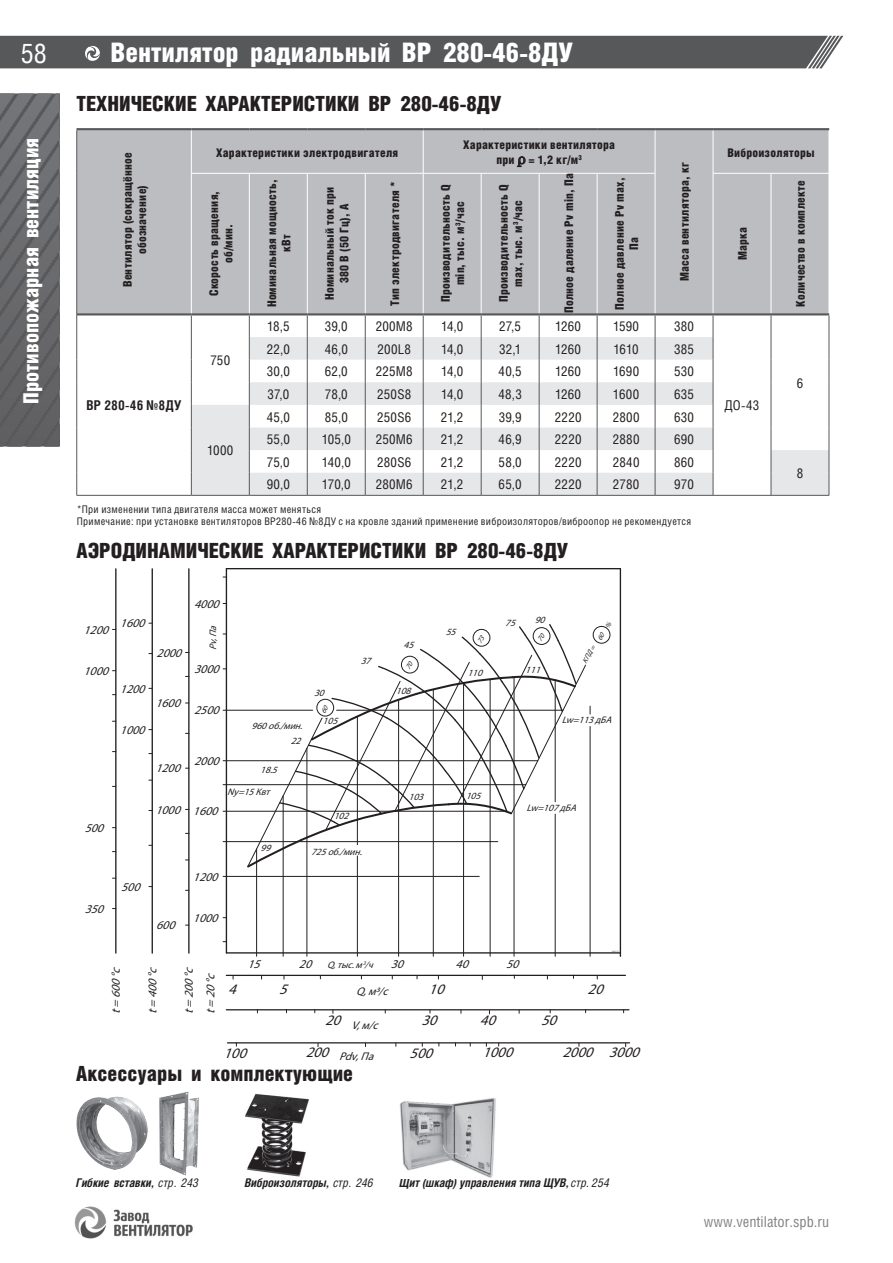

ВР 280-46 ДУ №8 — аэродинамическая характеристика

Цена ВР 280-46 ДУ и от чего она зависит

Что меняет цену ВР 280-46 ДУ: марка стали корпуса, тип и мощность электродвигателя, частота вращения и схема исполнения. Один и тот же типоразмер в разных исполнениях отличается по стоимости кратно — именно поэтому цена дана по конфигурациям, а не одним числом «от».

Родственные модели ВР 280-46 ДУ

С чем ещё сравнивают ВР 280-46 ДУ и что берут вместо него:

• ВР 280-46 — общепромышленное исполнение той же машины
• ВР 80-75 ДУ — близок по параметрам: до 70 000 м³/ч и 2 950 Па

Как купить ВР 280-46 ДУ: цена, доставка, оплата и возврат

Поставщик ВР 280-46 ДУ

Поставку ВР 280-46 ДУ ведёт ООО «Аквент», Уфа. Среди заказчиков: ЕвроХим, СИБУР, Татнефть, Уралхим, Северсталь, ММК, Норникель, Акрон.

Аналоги ВР 280-46 ДУ и соответствие обозначений

Рядом с ВР 280-46 ДУ в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
