Электрокалорифер ЭК, ЭКР, ЭКО

Назначение ЭК, ЭКР, ЭКО

Электрокалориферы ЭКО и ЭКР греют воздух ТЭНами: электрокалорифер ТЭН несёт блоками, и мощность набирается их числом, а не расходом теплоносителя. Управление электрокалорифером идёт ступенями или через регулятор — приточная установка с электрокалорифером выходит на режим за минуты, без прогрева теплосети.

Установка электрокалориферов проще водяных: не нужны ни обвязка, ни узел смешения, ни защита от размораживания. Платой за это становится потребляемая мощность — её проверяют по вводу до заказа.

Электрокалорифер греет воздух трубчатыми электронагревателями, без теплоносителя, узла обвязки и риска разморозки. Его ставят там, где тепловой сети нет или тянуть её дороже, чем платить за электричество: на удалённых объектах, в арендованных цехах, на подмену водяному калориферу в межсезонье.

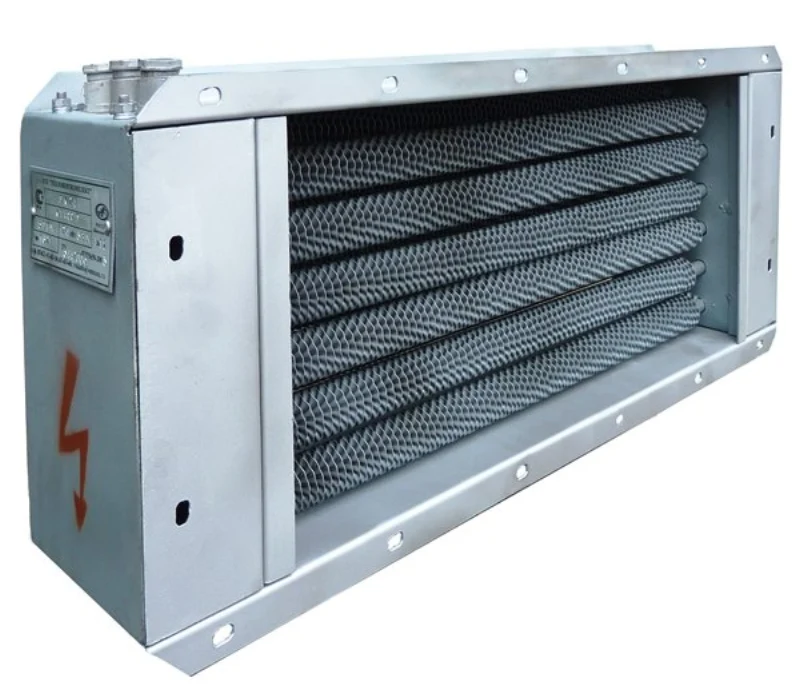

В серии три исполнения на 22 типоразмера. ЭК — калориферная секция без вентилятора, её встраивают в приточную установку к чужому напору. ЭКР — тот же нагреватель с радиальным вентилятором, даёт давление 340–910 Па и продавливает сеть воздуховодов. ЭКО — обдуваемый, с осевым вентилятором ВО 06-300, работает на рециркуляцию в помещении.

Установленная мощность по всей линейке — от 6 до 105 кВт, перепад температуры воздуха 26–70 °С, расход от 900 до 6 000 м³/ч. Питание трёхфазное 380 В, 50 Гц, напряжение на трубчатых нагревателях 220 В.

Конструкция ЭК, ЭКР, ЭКО

Нагревательный блок собран из трубчатых электронагревателей в оребрённом исполнении, закреплённых в стальном корпусе. Обозначение в колонке «ТЭНы» читается как мощность одного нагревателя на их количество: «2 × 3» у ЭК-6 — это три ТЭНа по 2 кВт, «2,5 × 42» у ЭК-100 — сорок два по 2,5 кВт. Мощность набирается числом нагревателей, а не их перегревом: температура на поверхности остаётся умеренной, а ресурс — высоким.

Секция ЭК компактна: масса от 8 до 15 кг, высота корпуса от 190 до 640 мм при ширине 145–185 мм. Своего вентилятора у неё нет — воздух через неё гонит вентилятор приточной установки, и минимальный расход задаёт не калорифер, а условие обдува ТЭНов.

ЭКР и ЭКО — готовые агрегаты: нагреватель, вентилятор и корпус на общей раме. У ЭКР стоит радиальное колесо ВР 80-75 или ВР 280-46 с двигателем 0,25–3,0 кВт, у ЭКО — осевое ВО 06-300 с двигателем 0,25–0,37 кВт. Отсюда разница в напоре: 340–910 Па против 80–145 Па — в три-четыре раза.

Исполнения и схемы ЭК, ЭКР, ЭКО

Климатическое исполнение ЭК, ЭКР, ЭКО по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ЭК, ЭКР, ЭКО

Воздух должен быть чистым: без липких веществ, волокон и взрывоопасных примесей. Взрывозащищённого исполнения в этой серии нет — для таких помещений берут водяной или паровой калорифер во взрывозащищённом исполнении.

Обдув обязателен всегда. Схема управления электрокалорифером строится так, чтобы нагреватели включались только при работающем вентиляторе, а выключались с выбегом: остаточное тепло ТЭНов надо снять потоком. Без этой блокировки нагреватели перегорают, а корпус перегревается.

Расчёт электрокалорифера ведут по расходу воздуха и требуемому перепаду температуры: при постоянной мощности перепад падает во столько же раз, во сколько растёт расход. Каталожные «оптимальный перепад» и «количество нагреваемого воздуха» — это два предельных значения, а не одна рабочая точка: у ЭК-6 и ЭК-12 при вдвое разной мощности пара одна и та же — 26 °С и 1 800 м³/ч. Подставлять её в проект как режим нельзя, режим считают под фактический расход.

Если тепловая сеть на объекте есть, электронагрев почти всегда проигрывает по эксплуатационным затратам водяному калориферу КСк или паровому КП-Ск той же серии. Для отопления цеха рециркуляцией с водяным теплоносителем смотрите воздушно-отопительные агрегаты АО2 и СТД-300.

Подбор ЭК, ЭКР, ЭКО: что нужно от заказчика

Чтобы подобрать ЭК, ЭКР, ЭКО, инженеру нужны расход воздуха в м³/ч, температура на входе и требуемая на выходе, параметры теплоносителя и запылённость среды. По ним определяются типоразмер, число рядов и схема обвязки — и называется конечная цена, а не вилка.

Технические характеристики ЭК, ЭКР, ЭКО по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Габаритные и присоединительные размеры ЭК, ЭКР, ЭКО

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ЭК, ЭКР, ЭКО даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу из каталога: H — полная высота; L — длина; H0, B, A, E — по чертежу на странице. Прочерк означает, что размер для этого исполнения не нормируется.

Цена ЭК, ЭКР, ЭКО и от чего она зависит

У серии ЭК, ЭКР, ЭКО нет одной цены, и складывается она не так, как у вентилятора. Главное — установленная мощность: она набирается числом трубчатых нагревателей, от трёх у ЭК-6 до сорока двух у ЭК-100, и именно нагреватели дают основную долю стоимости.

Второе — есть ли в аппарате вентилятор и какой. Секция ЭК дешевле всего: это нагреватели в корпусе, масса 8–15 кг. ЭКО добавляет осевой вентилятор с двигателем 0,25–0,37 кВт и весит 20–65 кг. ЭКР несёт радиальное колесо с двигателем до 3 кВт и весит до 155 кг — отсюда и разница в цене.

Третье — комплектация щитом управления. Ступенчатое включение нагревателей, блокировка по вентилятору и защита от перегрева живут в щите ЩУЭ или ЩУЭТ, а он подбирается отдельно под мощность и не входит в цену калорифера.

Родственные модели ЭК, ЭКР, ЭКО

С чем ещё сравнивают ЭК, ЭКР, ЭКО и что берут вместо него:

• КСк — соседняя модель того же класса
• АО2 и СТД-300 — соседняя модель того же класса
• ВНЭ — соседняя модель того же класса

Как купить ЭК, ЭКР, ЭКО: цена, доставка, оплата и возврат

Поставщик ЭК, ЭКР, ЭКО

Поставку ЭК, ЭКР, ЭКО ведёт ООО «Аквент», Уфа. Среди заказчиков: Уралхим, Роснефть, Татнефть, Газпром нефть, ММК, Норникель, НЛМК, Акрон.

Аналоги ЭК, ЭКР, ЭКО и соответствие обозначений

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подробнее по теме в справочнике Аквента: калориферы отопления в справочнике, калорифер для приточной установки.
