Назначение ВЦП 7-40
ВЦП 7-40 — радиальный пылевой вентилятор. От общепромышленных машин он отличается рабочим колесом: лопатки прямые, широкие и толстые, число их невелико. Такое колесо хуже по КПД, но не зарастает и переносит абразив — именно это и требуется в аспирации.
Ряд ВЦП 7-40 включает восемь типоразмеров от №2,5 до №12,5, расход от 750 до 64 800 м³/ч при полном давлении до 4 500 Па. Мощность двигателя по ряду — от 1,5 до 75 кВт, масса от 26 до 970 кг.
Типовая схема применения ВЦП 7-40 — вытяжка от станков и укрытий через циклон или рукавный фильтр. Вентилятор при этом может стоять как до очистки, так и после: в первом случае через колесо идёт запылённый поток, во втором — очищенный, и ресурс колеса выше в разы.
Конструкция ВЦП 7-40
Типоразмерный ряд ВЦП 7-40 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 250 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 8 позиций. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — ВЦП 7-40 №2,5, ВЦП 7-40 №3,15 и так далее; изделие одно и то же, разница только в форме записи.
Окружная скорость на конце лопатки ВЦП 7-40 — 39,3–78,5 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ВЦП 7-40 — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВЦП 7-40 750, ВЦП 7-40 1000, ВЦП 7-40 1500, ВЦП 7-40 3000, и это то же самое, что «ВЦП 7-40 на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 20, конкретный указан в таблице напротив каждой конфигурации.
Масса ВЦП 7-40 растёт от 26 до 970 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
Исполнения и схемы ВЦП 7-40
Конструктивные схемы ВЦП 7-40, встречающиеся в каталоге: схема 1; схема 5. Схема задаётся при заказе и меняет и габарит, и цену.
Схема 5 у ВЦП 7-40 дороже схемы 1 в 1,4–2,3 раза при той же мощности: в ней колесо сидит на собственной подшипниковой опоре и приводится клиноремённой передачей, то есть добавляются вал, подшипниковый узел, шкивы и рама. Берут её там, где двигатель нельзя ставить в поток или где нужна своя частота вращения колеса.
Исполнения проточной части ВЦП 7-40 по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.
Насколько дороже, посчитано по прайсу от 17.02.2026 усреднением по всем конфигурациям ВЦП 7-40: коррозионностойкая сталь — в 2,3 раза дороже, взрывозащищённое из разнородных материалов — в 2,0 раза дороже, взрывозащищённое коррозионностойкое — в 3,3 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.
Климатическое исполнение ВЦП 7-40 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения ВЦП 7-40 по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | цена в таблице ниже |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | цена в таблице ниже |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | цена в таблице ниже |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: ВЦП 7-40 №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВЦП 7-40 есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения ВЦП 7-40
ВЦП 7-40 рассчитан на воздух с механическими примесями: древесная и металлическая пыль, стружка, опилки, абразив после шлифовки. Температура среды — до +80 °С в базовом исполнении, коррозионностойкое исполнение заказывается для влажных и химически активных потоков.
Чего ВЦП 7-40 не терпит — липких и волокнистых включений. Смолистые аэрозоли и пух налипают даже на прямую лопатку, колесо теряет баланс, и вибрация приходит раньше износа. В таких потоках ставят предварительную очистку, а не рассчитывают на стойкость колеса.
Ресурс рабочего колеса ВЦП 7-40 определяется не часами наработки, а количеством и твёрдостью прошедшего материала. Практическое следствие: колесо — расходник, и его замена планируется, а не считается аварией.
Подбор и монтаж ВЦП 7-40
Чтобы подобрать ВЦП 7-40, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВЦП 7-40 перекрывает производительность до 64 800 м³/ч и полное давление до 4 500 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
До ВЦП 7-40 №4 включительно масса не выходит за 86 кг — ВЦП 7-40 ставят на раму силами двух монтажников. Типоразмеры ВЦП 7-40 №5, ВЦП 7-40 №6,3 — 115–570 кг: нужна таль или автопогрузчик. С ВЦП 7-40 №8 и старше масса начинается от 380 кг и доходит до 970 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Виброизоляция ВЦП 7-40: в каталоге под ряд указаны опоры ДО-38 — 4 шт., ДО-39 — 4 шт., ДО-40 — 4 шт., ДО-41 — 6 шт.. Ставятся почти всегда при монтаже на перекрытие: без них вибрация уходит в конструкции здания, а подшипниковый узел вырабатывает ресурс досрочно.
Присоединительные размеры ВЦП 7-40 заданы каталогом: диаметр патрубка от 140 до 875 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Технические характеристики ВЦП 7-40 по типоразмерам
| Типоразмер | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Полное давление, Па | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|
| ВЦП 7-40 №2,5 | 250 | 3 000 | 1,5 | 80А2 | 3,5 | 750–1 400 | 1 060–1 190 | 26 | 39,3 |
| ВЦП 7-40 №2,5 | 250 | 3 000 | 2,2 | 80В2 | 4,85 | 750–1 520 | 900–1 190 | 28 | 39,3 |
| ВЦП 7-40 №3,15 | 315 | 3 000 | 2,2 | 80В2 | 4,85 | 1 500–2 750 | 1 650–1 800 | 58 | 49,5 |
| ВЦП 7-40 №3,15 | 315 | 3 000 | 3 | 90L2 | 6,34 | 1 500–3 500 | 1 350–1 800 | 64 | 49,5 |
| ВЦП 7-40 №4 | 400 | 3 000 | 5,5 | 100L2 | 11,1 | 2 500–7 000 | 2 100–2 900 | 86 | 62,8 |
| ВЦП 7-40 №5 | 500 | 1 500 | 4 | 100L4 | 8,8 | 1 700–5 700 | 800–1 100 | 115 | 39,3 |
| ВЦП 7-40 №5 | 500 | 3 000 | 18,5 | 160М2 | 34,7 | 3 300–11 000 | 2 800–4 000 | 220 | 78,5 |
| ВЦП 7-40 №5 | 500 | 1 810 | 5,5 | 112М4 | 11,7 | 2 200–7 000 | 1 150–1 600 | 210 | 47,4 |
| ВЦП 7-40 №5 | 500 | 2 030 | 7,5 | 132S4 | 15,6 | 2 500–8 000 | 1 400–2 000 | 220 | 53,1 |
| ВЦП 7-40 №5 | 500 | 2 285 | 11 | 132М4 | 22,5 | 2 800–9 000 | 1 800–2 600 | 225 | 59,8 |
| ВЦП 7-40 №5 | 500 | 2 575 | 15 | 160S4 | 30 | 3 000–9 700 | 2 250–3 300 | 280 | 67,4 |
| ВЦП 7-40 №6,3 | 630 | 1 500 | 7,5 | 132S4 | 15,6 | 3 700–9 000 | 1 470–1 720 | 200 | 49,5 |
| ВЦП 7-40 №6,3 | 630 | 1 500 | 11 | 132М4 | 22,5 | 3 700–12 900 | 1 250–1 720 | 245 | 49,5 |
| ВЦП 7-40 №6,3 | 630 | 1 615 | 15 | 160S4 | 30 | 4 100–14 000 | 1 350–2 100 | 515 | 53,3 |
| ВЦП 7-40 №6,3 | 630 | 1 810 | 18,5 | 160М4 | 36,3 | 4 500–15 500 | 2 000–3 600 | 550 | 59,7 |
| ВЦП 7-40 №6,3 | 630 | 2 040 | 30 | 180М4 | 57,6 | 5 000–18 000 | 2 300–3 400 | 570 | 67,3 |
| ВЦП 7-40 №8 | 800 | 1 500 | 22 | 180S4 | 43,2 | 6 000–20 000 | 1 900–2 600 | 380 | 62,8 |
| ВЦП 7-40 №8 | 800 | 1 500 | 30 | 180М4 | 57,6 | 6 000–23 000 | 1 750–2 600 | 405 | 62,8 |
| ВЦП 7-40 №8 | 800 | 1 615 | 37 | 200М4 | 70,2 | 6 400–25 000 | 2 100–3 250 | 590 | 67,6 |
| ВЦП 7-40 №8 | 800 | 1 810 | 45 | 200L4 | 84,9 | 7 300–27 000 | 2 800–4 000 | 625 | 75,8 |
| ВЦП 7-40 №10 | 1 000 | 750 | 11 | 160М8 | 25,5 | 9 000–24 500 | 780–1 100 | 430 | 39,3 |
| ВЦП 7-40 №10 | 1 000 | 1 000 | 22 | 200М6 | 44,7 | 12 600–32 800 | 1 400–2 000 | 590 | 52,4 |
| ВЦП 7-40 №10 | 1 000 | 1 500 | 75 | 250S4 | 138,3 | 18 000–46 800 | 3 700–4 500 | 730 | 78,5 |
| ВЦП 7-40 №12,5 | 1 250 | 750 | 30 | 225М8 | 63 | 18 000–48 600 | 1 280–1 700 | 690 | 49,1 |
| ВЦП 7-40 №12,5 | 1 250 | 1 000 | 75 | 280S6 | 142 | 23 700–64 800 | 2 300–3 200 | 970 | 65,4 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВЦП 7-40 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВЦП 7-40 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№6,3 → 630 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВЦП 7-40 это значит, что при 630 мм колеса и 1 500 об/мин конец лопатки идёт со скоростью 49,5 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.
Цены ВЦП 7-40 по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Углеродистая сталь, ₽ | Коррозионностойкая, ₽ | Взрывозащита, разнородное, ₽ | Взрывозащита, коррозионностойкая, ₽ |
|---|---|---|---|---|---|---|
| ВЦП 7-40 №2,5 | без двигателя | — | 35 780 | 138 350 | 79 090 | 143 880 |
| ВЦП 7-40 №2,5 | 1,5 | 3 000 | 40 340 | 141 260 | 98 200 | 175 740 |
| ВЦП 7-40 №2,5 | 2,2 | 3 000 | 41 240 | 143 410 | 122 240 | 200 610 |
| ВЦП 7-40 №3,15 | без двигателя | — | 37 080 | 147 670 | 93 220 | 181 490 |
| ВЦП 7-40 №3,15 | 2,2 | 3 000 | 42 290 | 151 340 | 123 050 | 211 320 |
| ВЦП 7-40 №3,15 | 3 | 3 000 | 48 470 | 164 300 | 125 310 | 215 040 |
| ВЦП 7-40 №3,15 | 4 | 3 000 | 56 870 | 175 150 | 133 410 | 222 440 |
| ВЦП 7-40 №4 | без двигателя | — | 69 880 | 195 420 | 107 450 | 195 200 |
| ВЦП 7-40 №4 | 5,5 | 3 000 | 85 370 | 205 550 | 153 660 | 243 460 |
| ВЦП 7-40 №4 | 7,5 | 3 000 | 87 640 | 202 800 | 158 600 | 248 120 |
| ВЦП 7-40 №4 | 11 | 3 000 | 101 240 | 265 000 | 225 100 | 290 260 |
| ВЦП 7-40 №5 схема 1 | без двигателя | — | 97 380 | 218 170 | 134 200 | 299 080 |
| ВЦП 7-40 №5 схема 1 | 5,5 | 1 500 | 118 590 | 257 490 | 154 140 | 346 260 |
| ВЦП 7-40 №5 схема 1 | 7,5 | 1 500 | 128 440 | 273 950 | 197 390 | 368 150 |
| ВЦП 7-40 №5 схема 1 | 11 | 1 500 | 132 970 | 312 330 | 231 500 | 385 420 |
| ВЦП 7-40 №5 схема 1 | 15 | 1 500 | 157 900 | 388 190 | 298 950 | 419 560 |
| ВЦП 7-40 №5 схема 1 | 18,5 | 3 000 | 166 970 | 400 360 | 348 640 | 433 470 |
| ВЦП 7-40 №5 схема 1 | 22 | 3 000 | 189 640 | 431 010 | 400 720 | 486 010 |
| ВЦП 7-40 №5 схема 5 | без двигателя | — | 195 630 | 368 600 | по запросу | по запросу |
| ВЦП 7-40 №5 схема 5 | 5,5 | — | 216 800 | 381 450 | по запросу | по запросу |
| ВЦП 7-40 №5 схема 5 | 7,5 | — | 226 650 | 404 150 | по запросу | по запросу |
| ВЦП 7-40 №5 схема 5 | 11 | — | 244 580 | 418 870 | по запросу | по запросу |
| ВЦП 7-40 №5 схема 5 | 15 | — | 269 510 | 480 620 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 1 | без двигателя | — | 95 800 | 326 240 | 224 080 | 365 910 |
| ВЦП 7-40 №6,3 схема 1 | 5,5 | 1 500 | 112 380 | 334 290 | 245 450 | 387 280 |
| ВЦП 7-40 №6,3 схема 1 | 7,5 | 1 500 | 122 230 | 343 360 | 286 300 | 469 100 |
| ВЦП 7-40 №6,3 схема 1 | 11 | 1 500 | 142 590 | 357 180 | 322 480 | 522 760 |
| ВЦП 7-40 №6,3 схема 1 | 15 | 1 500 | 167 520 | 394 690 | 358 630 | 602 260 |
| ВЦП 7-40 №6,3 схема 5 | без двигателя | — | 261 750 | 540 480 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 5 | 7,5 | 1 615 | 276 370 | 557 080 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 5 | 11 | 1 615 | 280 910 | 606 940 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 5 | 15 | — | 305 840 | 633 550 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 5 | 18,5 | — | 317 170 | 648 770 | по запросу | по запросу |
| ВЦП 7-40 №6,3 схема 5 | 22 | — | 344 370 | 703 560 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 1 | без двигателя | — | 190 050 | 690 030 | 400 520 | 721 130 |
| ВЦП 7-40 №8 схема 1 | 15 | 1 500 | 222 310 | 778 210 | 447 970 | 817 780 |
| ВЦП 7-40 №8 схема 1 | 18,5 | 1 500 | 233 640 | 791 570 | 498 860 | 919 330 |
| ВЦП 7-40 №8 схема 1 | 22 | 1 500 | 260 840 | 849 740 | 586 180 | 1 008 230 |
| ВЦП 7-40 №8 схема 1 | 30 | 1 500 | 263 110 | 884 100 | 620 650 | 1 023 700 |
| ВЦП 7-40 №8 схема 5 | без двигателя | — | 400 380 | 964 940 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 18,5 | — | 433 930 | 1 014 330 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 22 | — | 461 130 | 1 134 810 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 30 | — | 463 400 | 1 162 750 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 30 | 1 800 | 463 400 | 1 162 750 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 37 | — | 511 000 | 1 180 670 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 37 | 1 800 | 511 000 | 1 180 670 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 45 | — | 515 530 | 1 218 050 | по запросу | по запросу |
| ВЦП 7-40 №8 схема 5 | 45 | 1 800 | 515 530 | 1 218 050 | по запросу | по запросу |
| ВЦП 7-40 №10 схема 1 | без двигателя | — | 423 100 | 787 940 | 681 570 | 984 700 |
| ВЦП 7-40 №10 схема 1 | 11 | 750 | 488 070 | 824 160 | 813 480 | 1 120 390 |
| ВЦП 7-40 №10 схема 1 | 22 | 1 000 | 542 470 | 972 010 | 1 144 740 | 1 514 220 |
| ВЦП 7-40 №10 схема 1 | 30 | 1 000 | 565 140 | 1 012 410 | 1 201 260 | 1 663 150 |
| ВЦП 7-40 №10 схема 1 | 75 | 1 500 | 651 270 | 1 360 370 | 1 227 260 | 1 879 080 |
| ВЦП 7-40 №10 схема 1 | 90 | 1 500 | 798 610 | 1 447 470 | 1 330 490 | 1 952 510 |
| ВЦП 7-40 №10 схема 5 | без двигателя | — | 854 430 | 1 215 800 | по запросу | по запросу |
| ВЦП 7-40 №10 схема 5 | 22 | 1 500 | 937 600 | 1 258 290 | по запросу | по запросу |
| ВЦП 7-40 №10 схема 5 | 37 | 1 500 | 987 470 | 1 417 290 | по запросу | по запросу |
| ВЦП 7-40 №10 схема 5 | 55 | 1 500 | 1 053 200 | 1 453 230 | по запросу | по запросу |
| ВЦП 7-40 №12,5 схема 1 | без двигателя | — | 930 160 | 1 424 730 | 1 427 710 | 2 039 480 |
| ВЦП 7-40 №12,5 схема 1 | 30 | 750 | 1 090 030 | 1 523 840 | 1 625 220 | 2 237 810 |
| ВЦП 7-40 №12,5 схема 1 | 55 | 1 000 | 1 105 780 | 1 729 250 | 2 036 280 | 2 459 660 |
| ВЦП 7-40 №12,5 схема 1 | 75 | 1 000 | 1 392 880 | 1 949 220 | 2 442 210 | 2 836 600 |
| ВЦП 7-40 №12,5 схема 5 | без двигателя | — | 1 411 310 | 1 841 980 | по запросу | по запросу |
| ВЦП 7-40 №12,5 схема 5 | 30 | 1 500 | 1 494 150 | 1 892 540 | по запросу | по запросу |
| ВЦП 7-40 №12,5 схема 5 | 90 | 1 500 | 1 779 750 | 2 413 980 | по запросу | по запросу |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ВЦП 7-40 розничные, с НДС. Для уточнения индивидуальной скидки свяжитесь с менеджером: размер зависит от объёма партии, исполнения и условий оплаты.
Цены на ВЦП 7-40 даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. Строки «без двигателя» — это поставка без электродвигателя, в среднем на 12 % дешевле самой лёгкой сборки того же типоразмера; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.
Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 1,5–75 кВт, в прайсе 1,5–90 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВЦП 7-40; расход и давление по ним запрашивайте у инженера.
В таблице характеристик выше есть конфигурации, которых нет в прайсе завода: ВЦП 7-40 №5 на 4 кВт, ВЦП 7-40 №6,3 на 30 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.

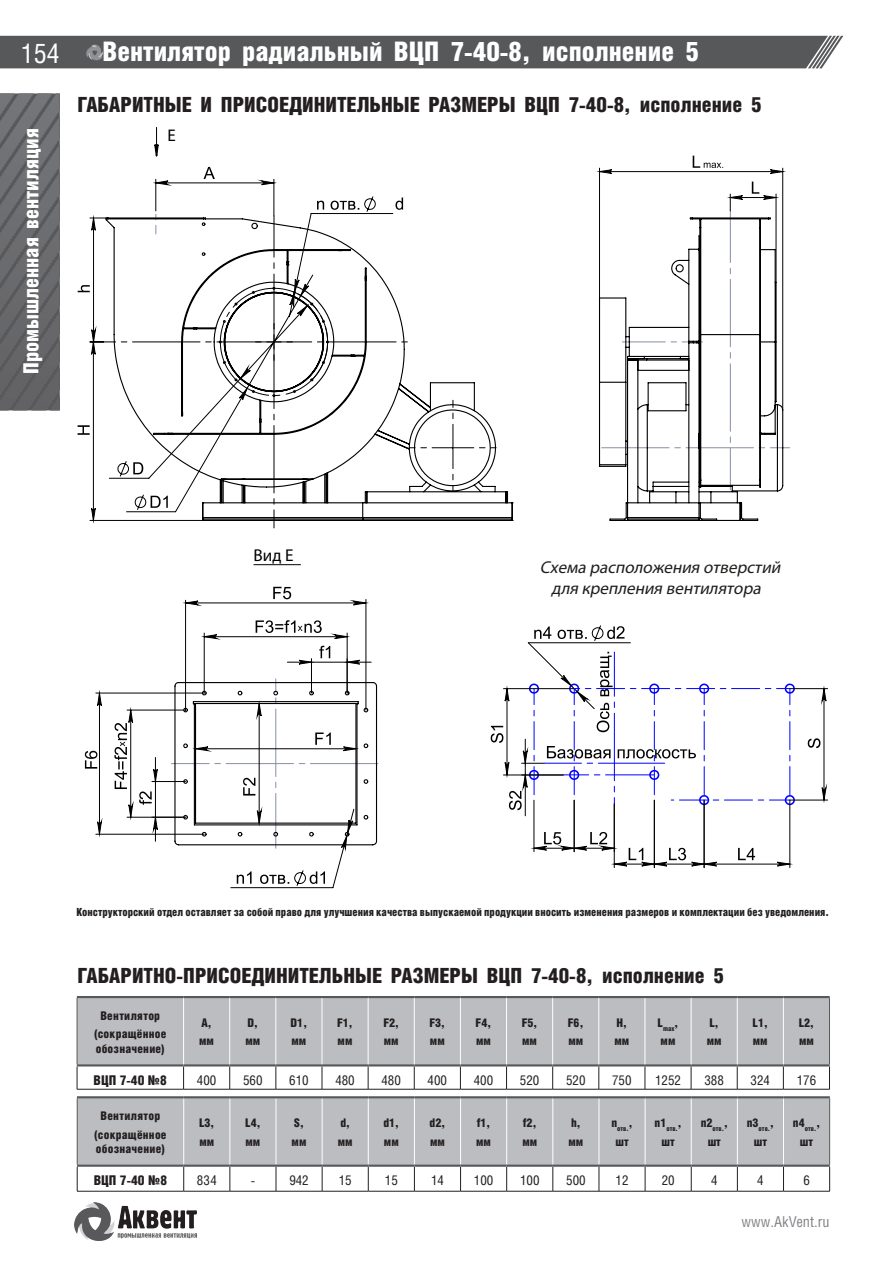

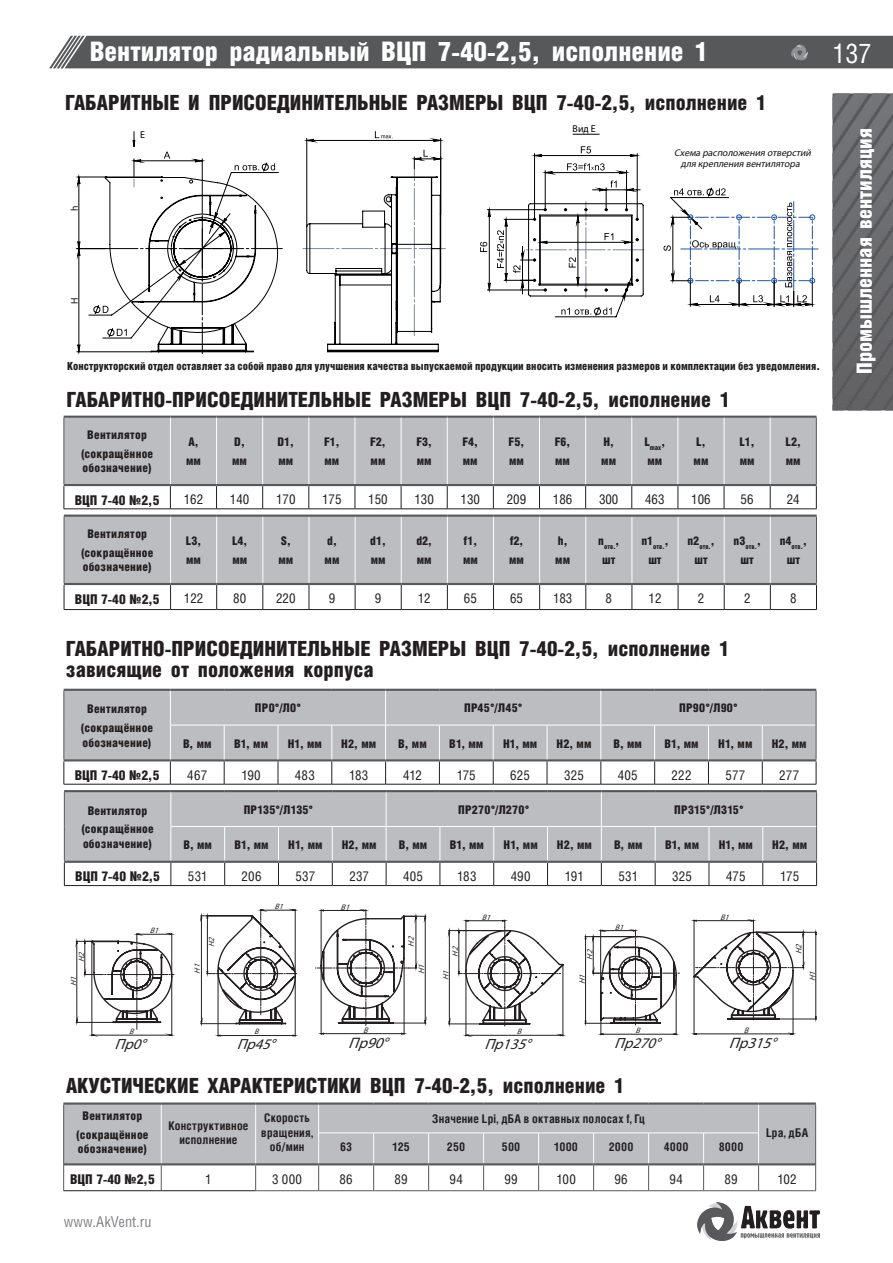

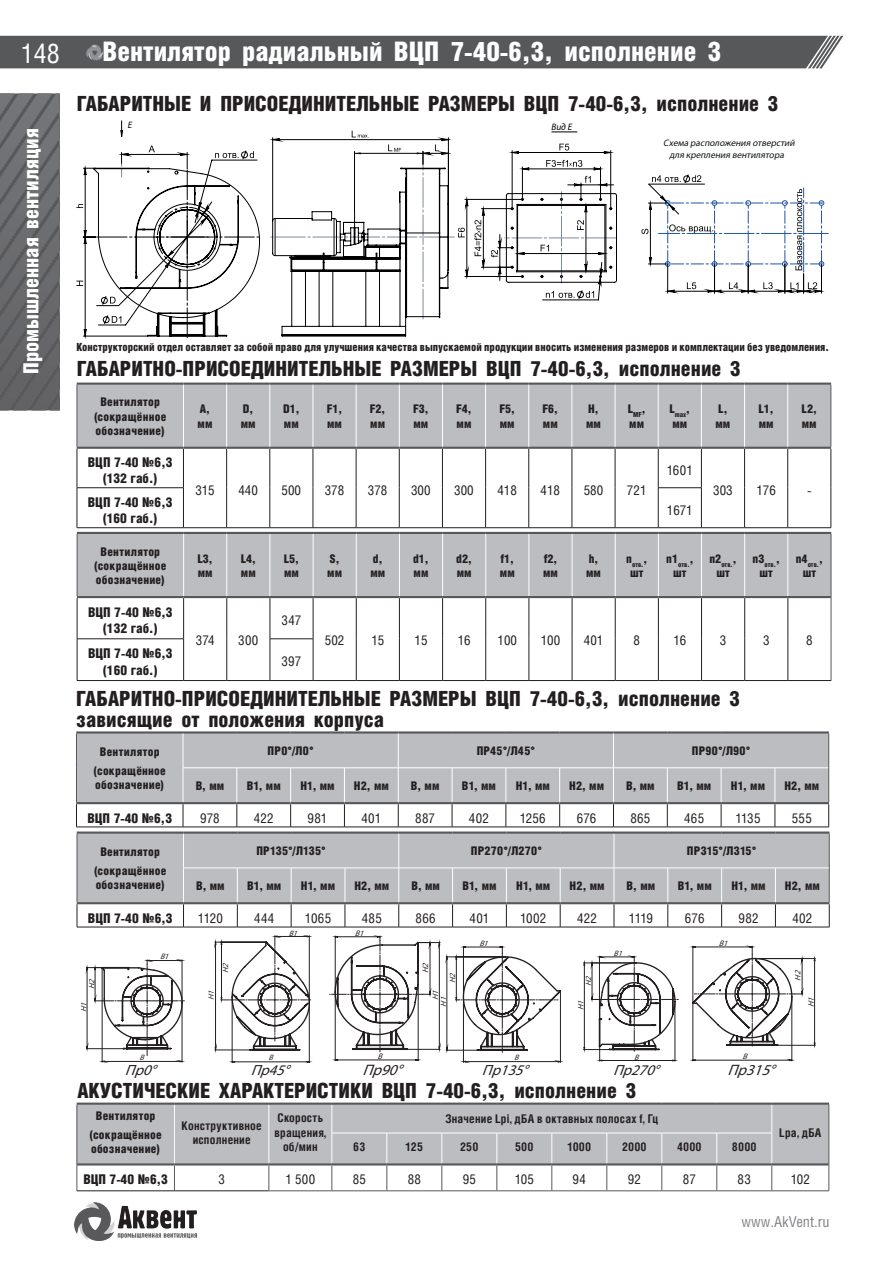

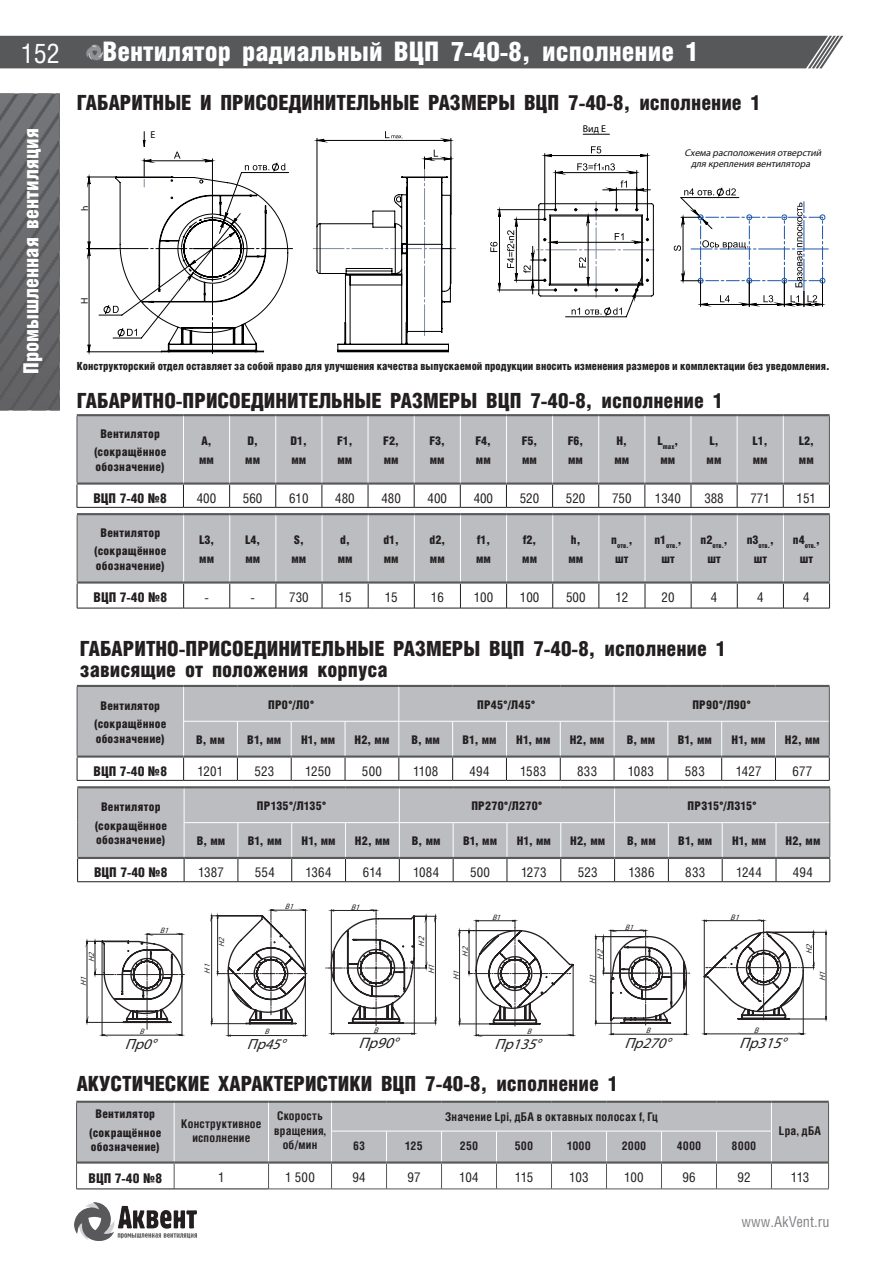

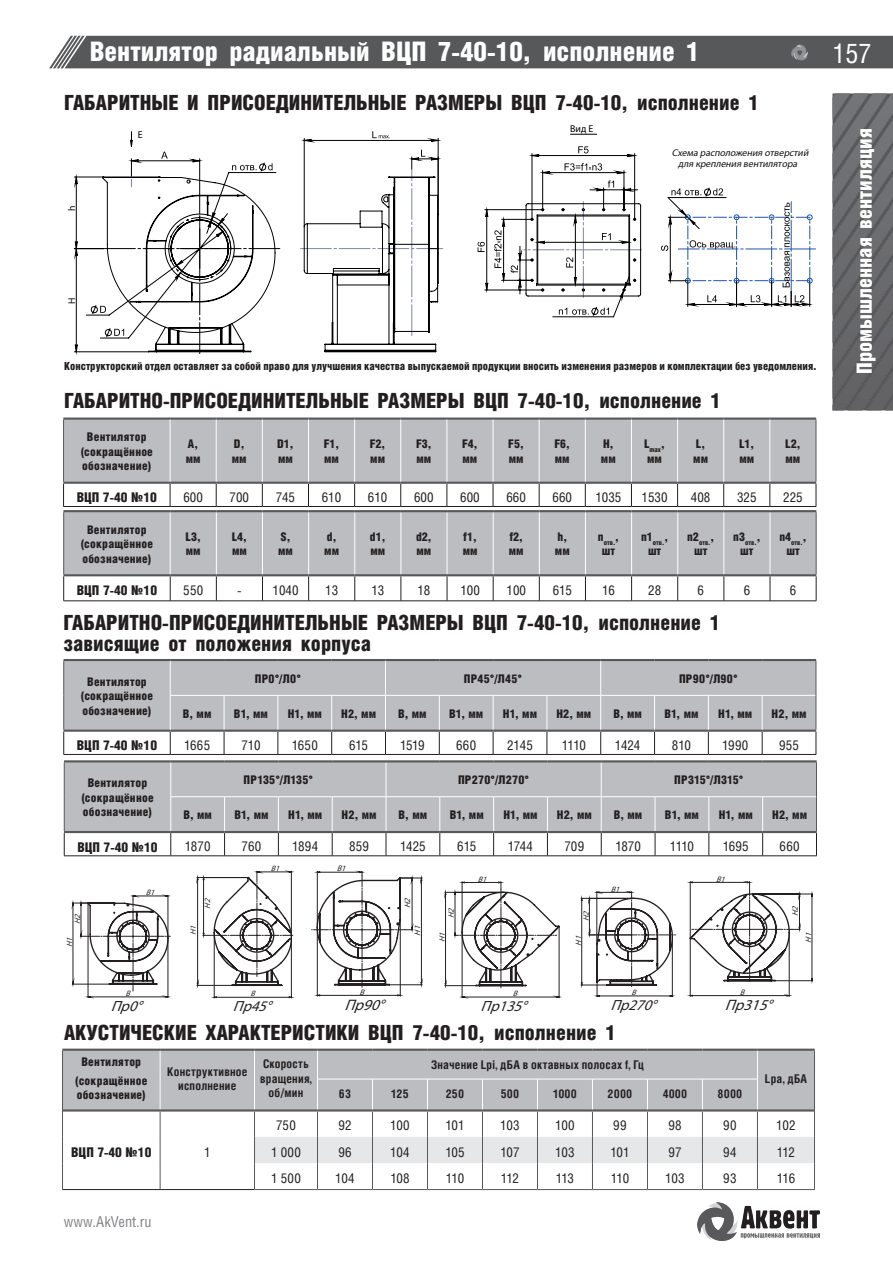

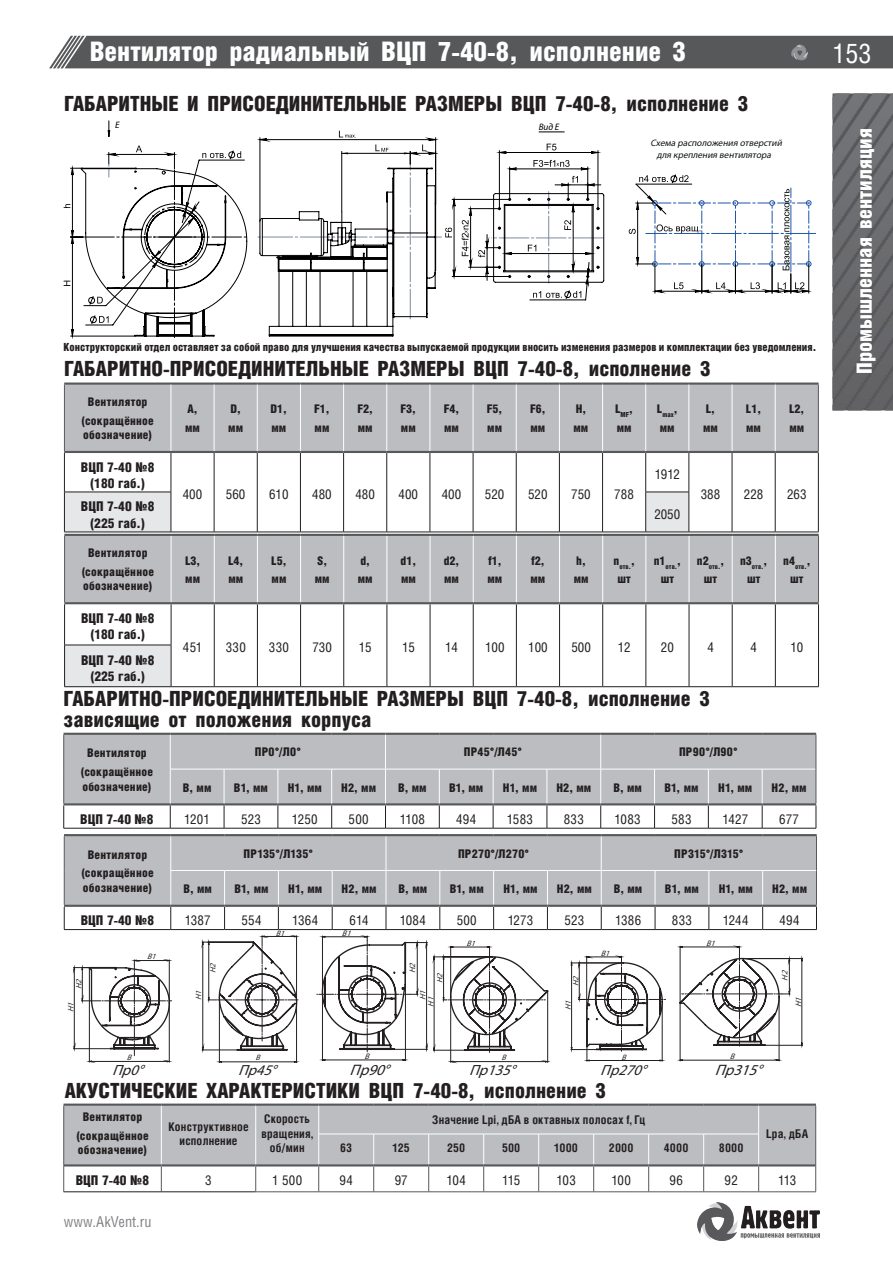

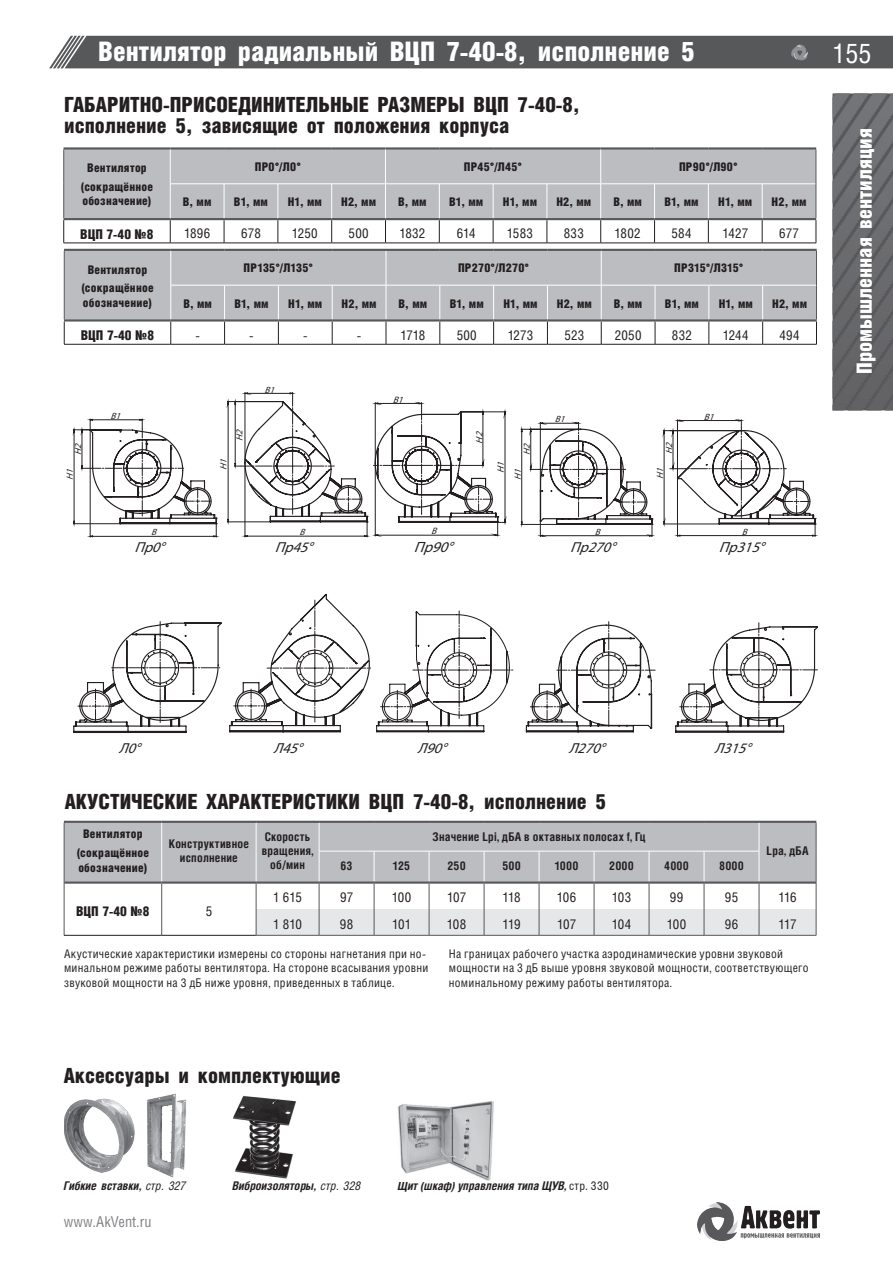

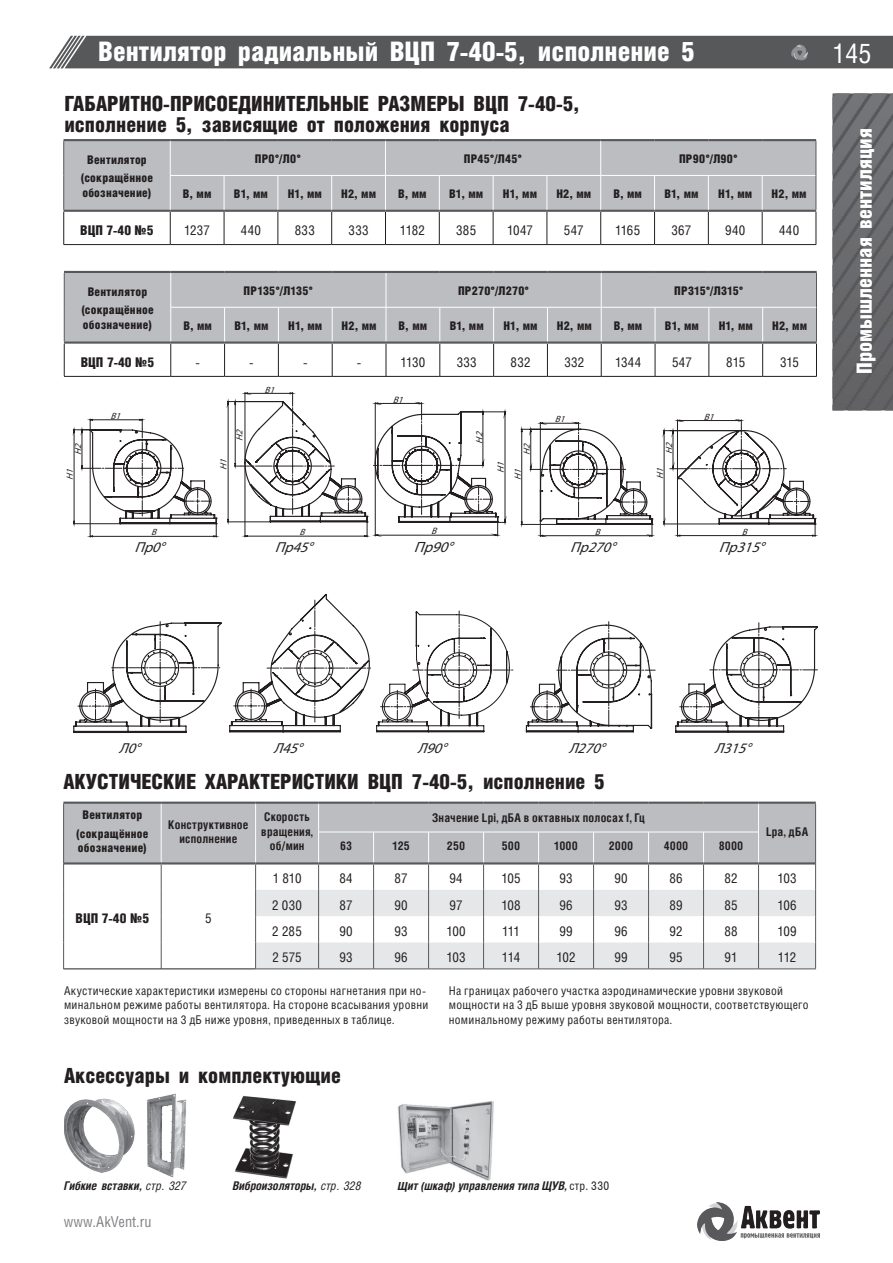

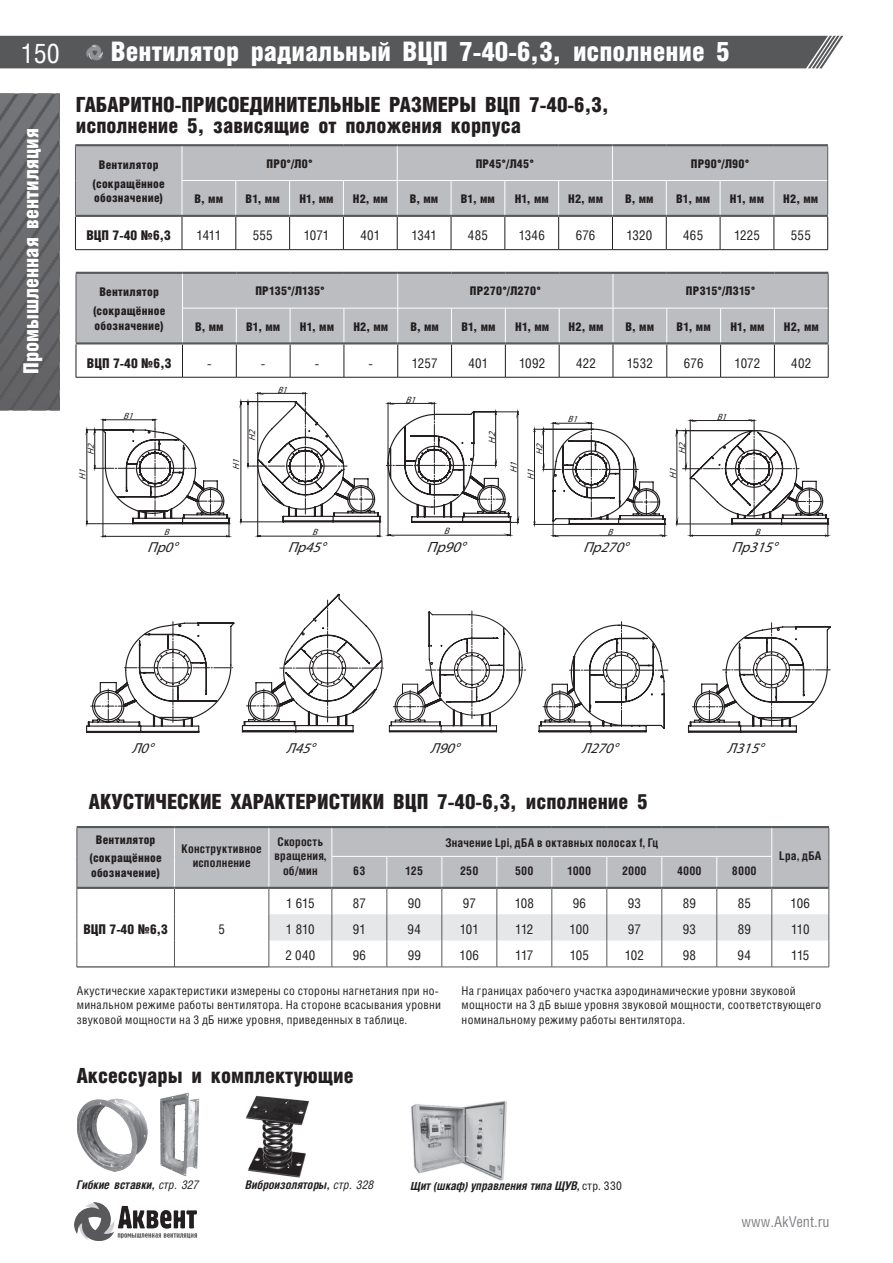

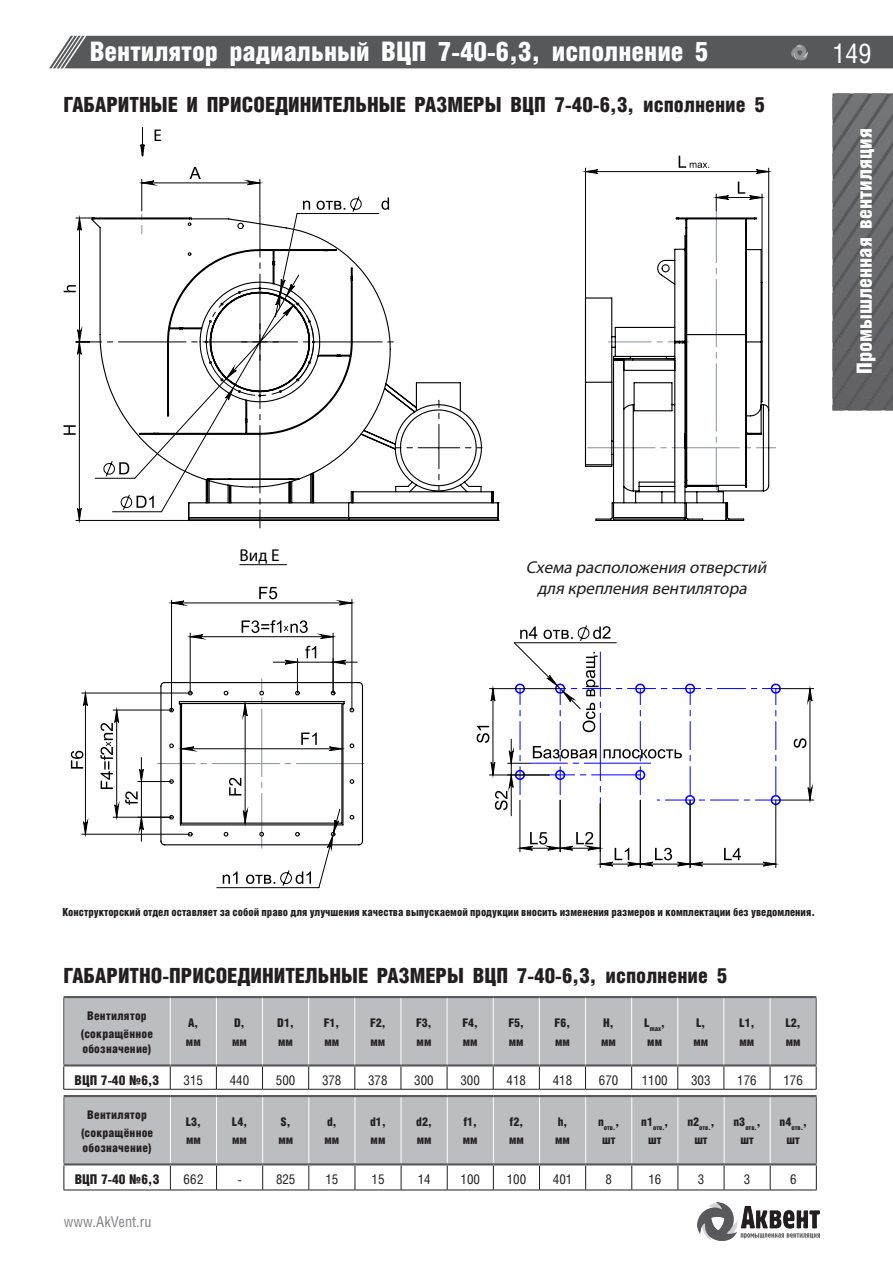

Габаритные и присоединительные размеры ВЦП 7-40
| Типоразмер | Исполн. | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | S, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВЦП 7-40 №2,5 | 1 | 162 | 140 | 170 | 175 | 150 | 130 | 130 | 209 | 186 | 300 | 463 | 106 | 56 | 24 | 122 | 80 | 220 | 9 | 9 | 12 | 65 | 65 | 183 | 8 | 12 | 2 | 2 | 8 |
| ВЦП 7-40 №3,15 | 1 | 205 | 215 | 245 | 221 | 189 | 168 | 150 | 254 | 221 | 360 | 570 | 132 | 27 | 54 | 188 | 80 | 256 | 10 | 10 | 12 | 168 | 150 | 243 | 8 | 8 | 1 | 1 | 8 |
| ВЦП 7-40 №4 | 1 | 175 | 262 | 294 | 276 | 236 | 320 | 285 | 320 | 285 | 400 | 800 | 171 | 459 | 131 | — | — | 415 | 9 | 9 | 12 | 105/110/105 | 95 | 243 | 8 | 12 | 3 | 3 | 4 |
| ВЦП 7-40 №5 | 1 | 250 | 350 | 390 | 300 | 300 | 200 | 200 | 342 | 342 | 500 | 950 | 250 | 540 | 98 | — | — | 390 | 13 | 13 | 14 | 100 | 100 | 333 | 8 | 12 | 2 | 2 | 4 |
| ВЦП 7-40 №5 | 5 | 250 | 350 | 390 | 300 | 300 | 200 | 200 | 342 | 342 | 500 | 995 | 250 | 209 | 201 | 570 | — | 698 | 13 | 13 | 16 | 100 | 100 | 333 | 8 | 12 | 2 | 2 | 6 |
| ВЦП 7-40 №6,3 | 1 | 315 | 440 | 500 | 378 | 378 | 300 | 300 | 418 | 418 | 670 | 1040 | 303 | 591 | 219 | — | — | 502 | 15 | 15 | 16 | 100 | 100 | 401 | 8 | 16 | 3 | 3 | 4 |
| ВЦП 7-40 №6,3 | 5 | 315 | 440 | 500 | 378 | 378 | 300 | 300 | 418 | 418 | 670 | 1100 | 303 | 176 | 176 | 662 | — | 825 | 15 | 15 | 14 | 100 | 100 | 401 | 8 | 16 | 3 | 3 | 6 |
| ВЦП 7-40 №8 | 1 | 400 | 560 | 610 | 480 | 480 | 400 | 400 | 520 | 520 | 750 | 1340 | 388 | 771 | 151 | — | — | 730 | 15 | 15 | 16 | 100 | 100 | 500 | 12 | 20 | 4 | 4 | 4 |
| ВЦП 7-40 №8 | 5 | 400 | 560 | 610 | 480 | 480 | 400 | 400 | 520 | 520 | 750 | 1252 | 388 | 324 | 176 | 834 | — | 942 | 15 | 15 | 14 | 100 | 100 | 500 | 12 | 20 | 4 | 4 | 6 |
| ВЦП 7-40 №10 | 1 | 600 | 700 | 745 | 610 | 610 | 600 | 600 | 660 | 660 | 1035 | 1530 | 408 | 325 | 225 | 550 | — | 1040 | 13 | 13 | 18 | 100 | 100 | 615 | 16 | 28 | 6 | 6 | 6 |
| ВЦП 7-40 №12,5 | 1 | 750 | 875 | 925 | 875 | 875 | 750 | 750 | 925 | 925 | 1340 | 1800 | 540 | 376 | 424 | 700 | — | 900 | 13 | 10 | 20 | 125 | 125 | 765 | 16 | 28 | 6 | 6 | 6 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры ВЦП 7-40 даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1 — диаметры присоединения; L1, L2, L3, L4 — длины; F1, F2, F3, F4, F5, F6, f1, f2 — размеры патрубка и фланца; S — шаги отверстий; d1, d2 — диаметры отверстий; n1отв., n2отв., n3отв., n4отв. — количество отверстий по группам; А, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

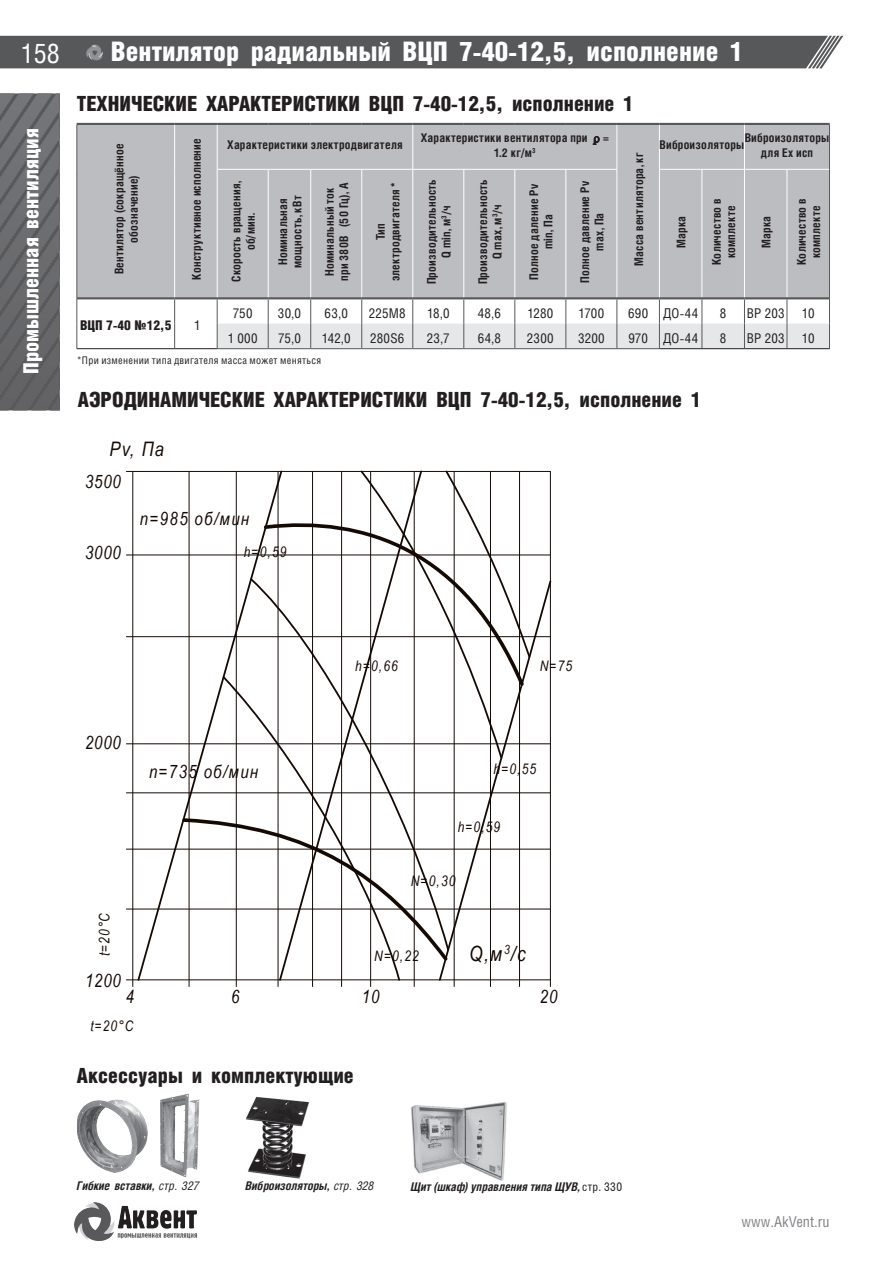

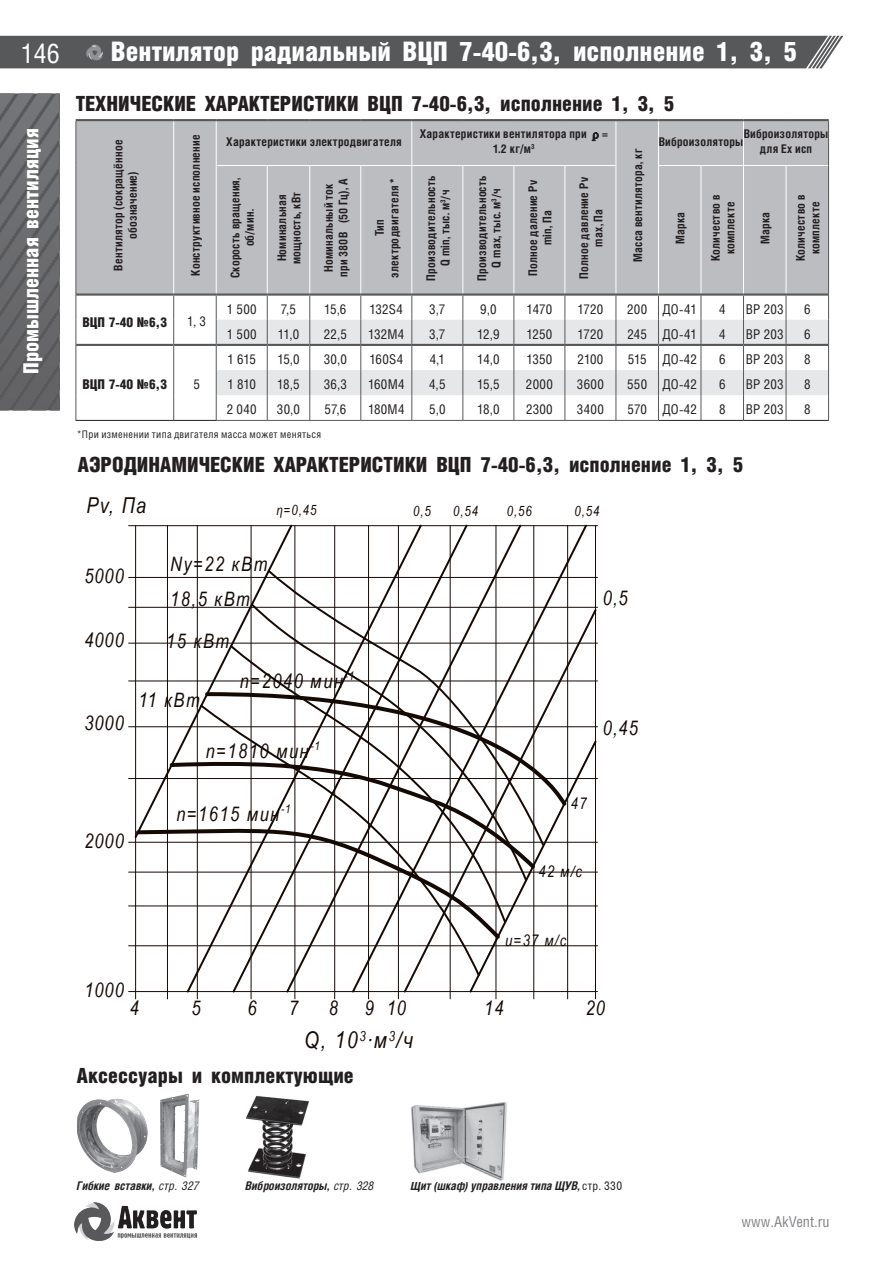

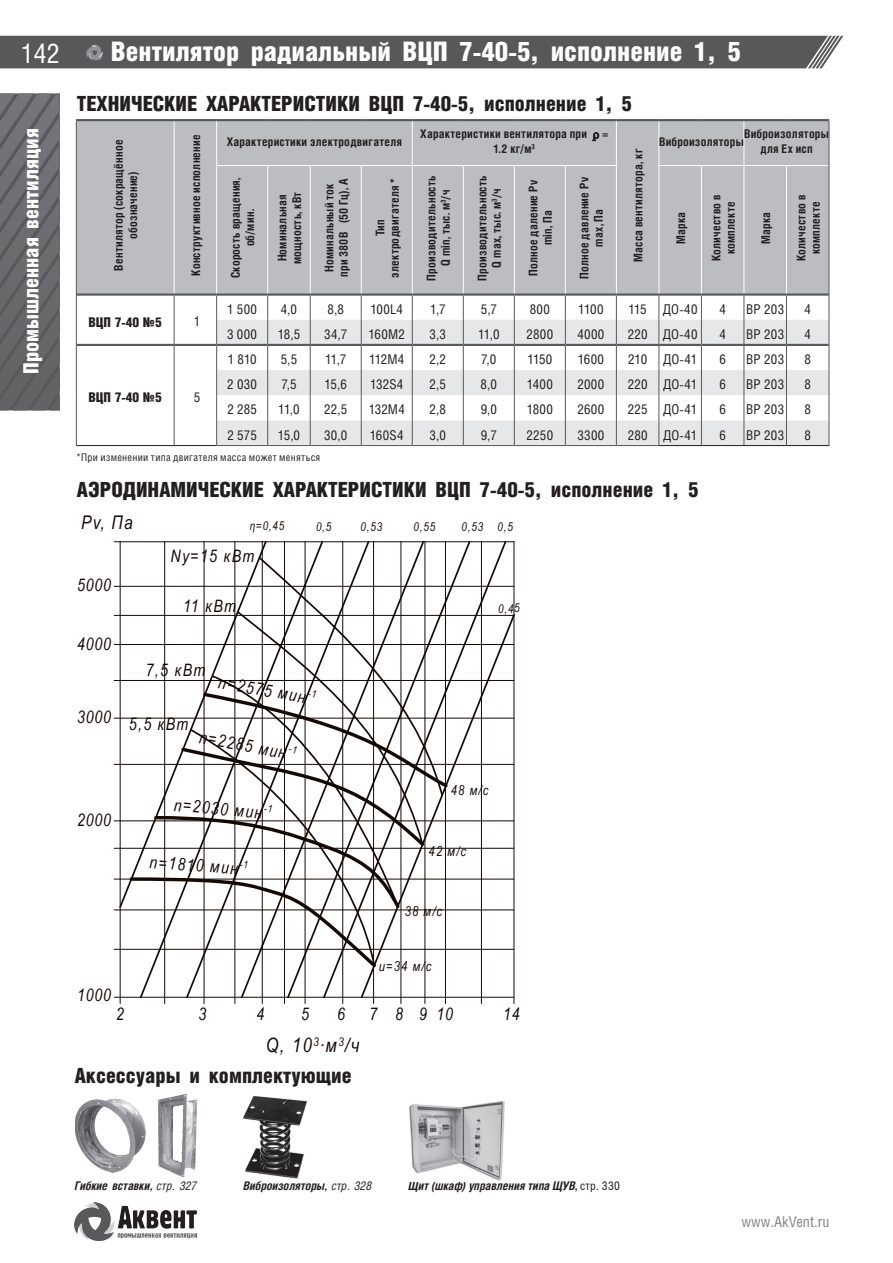

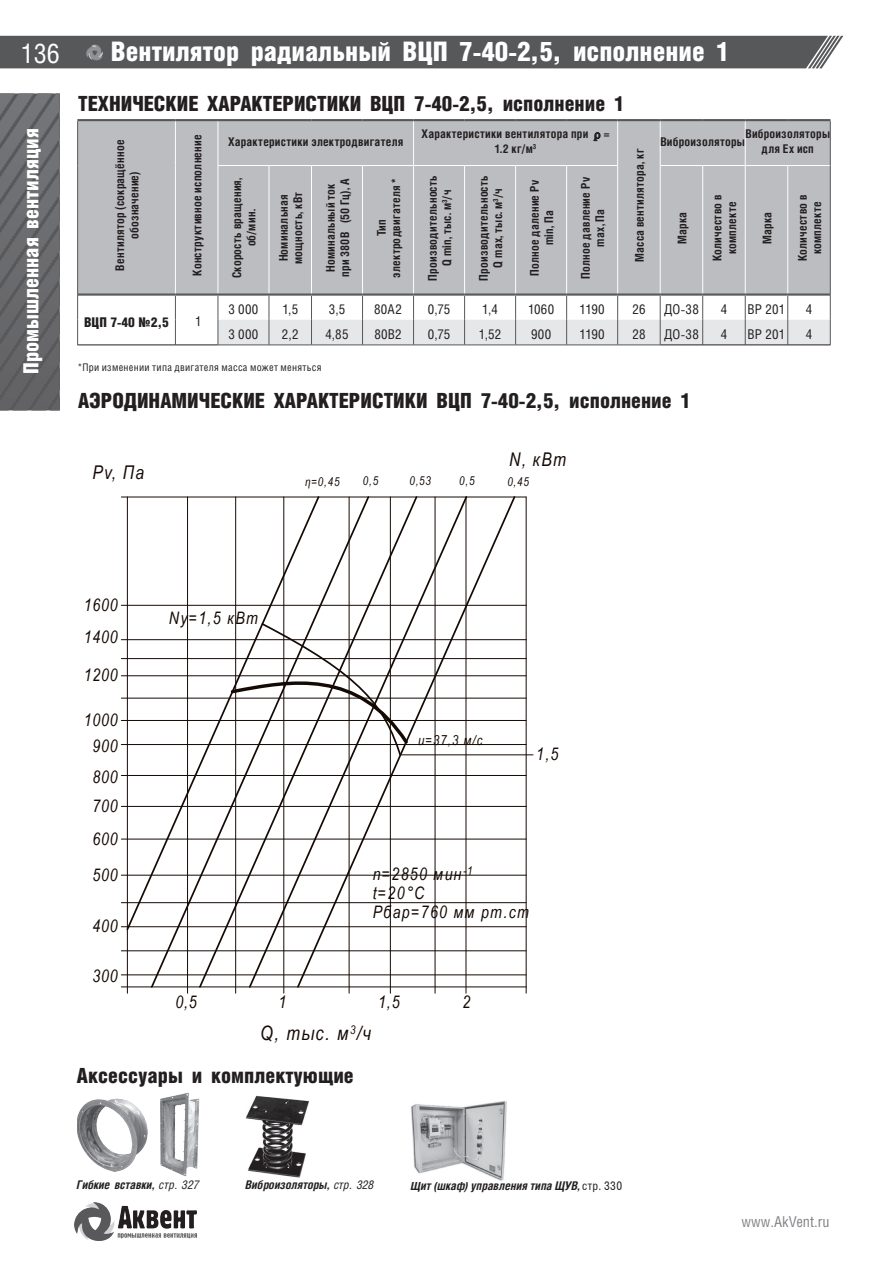

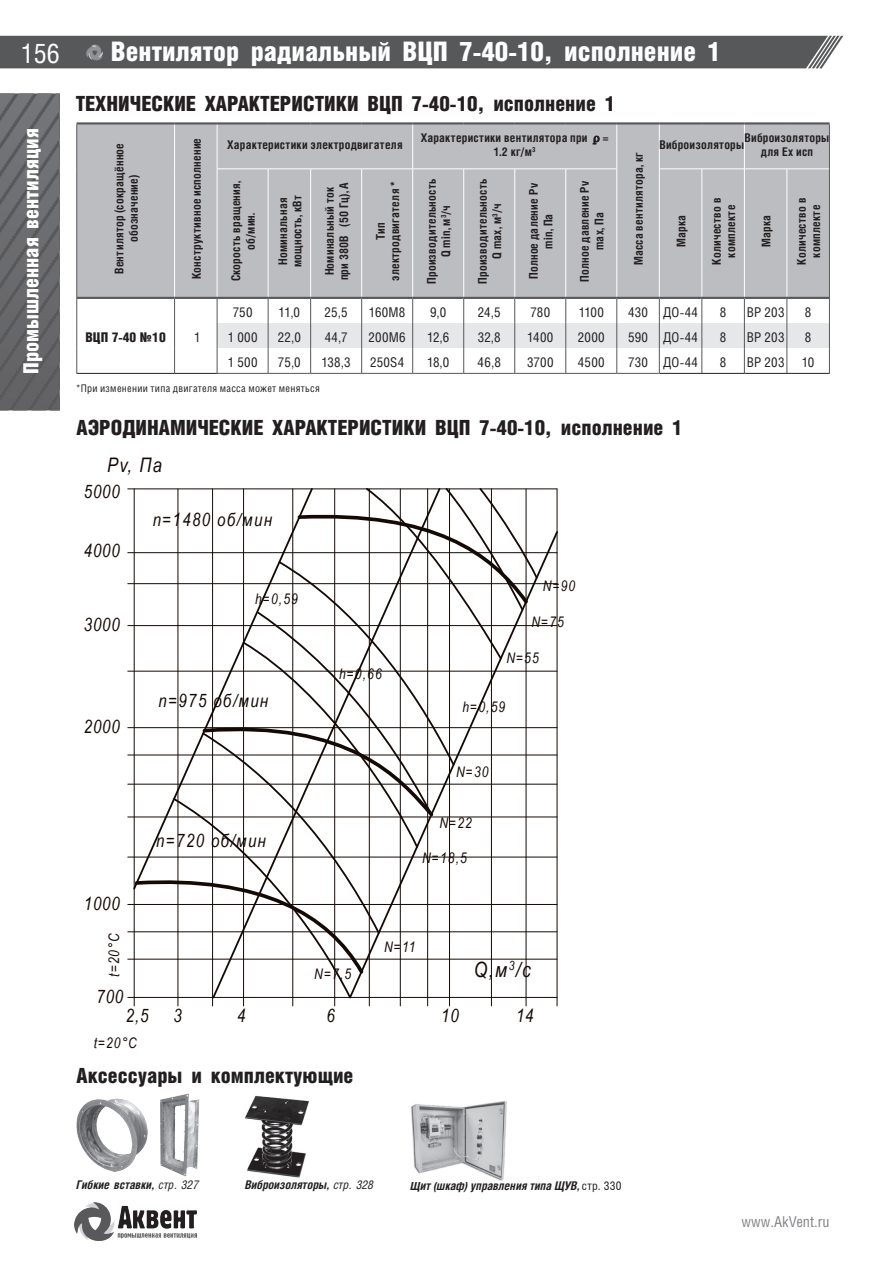

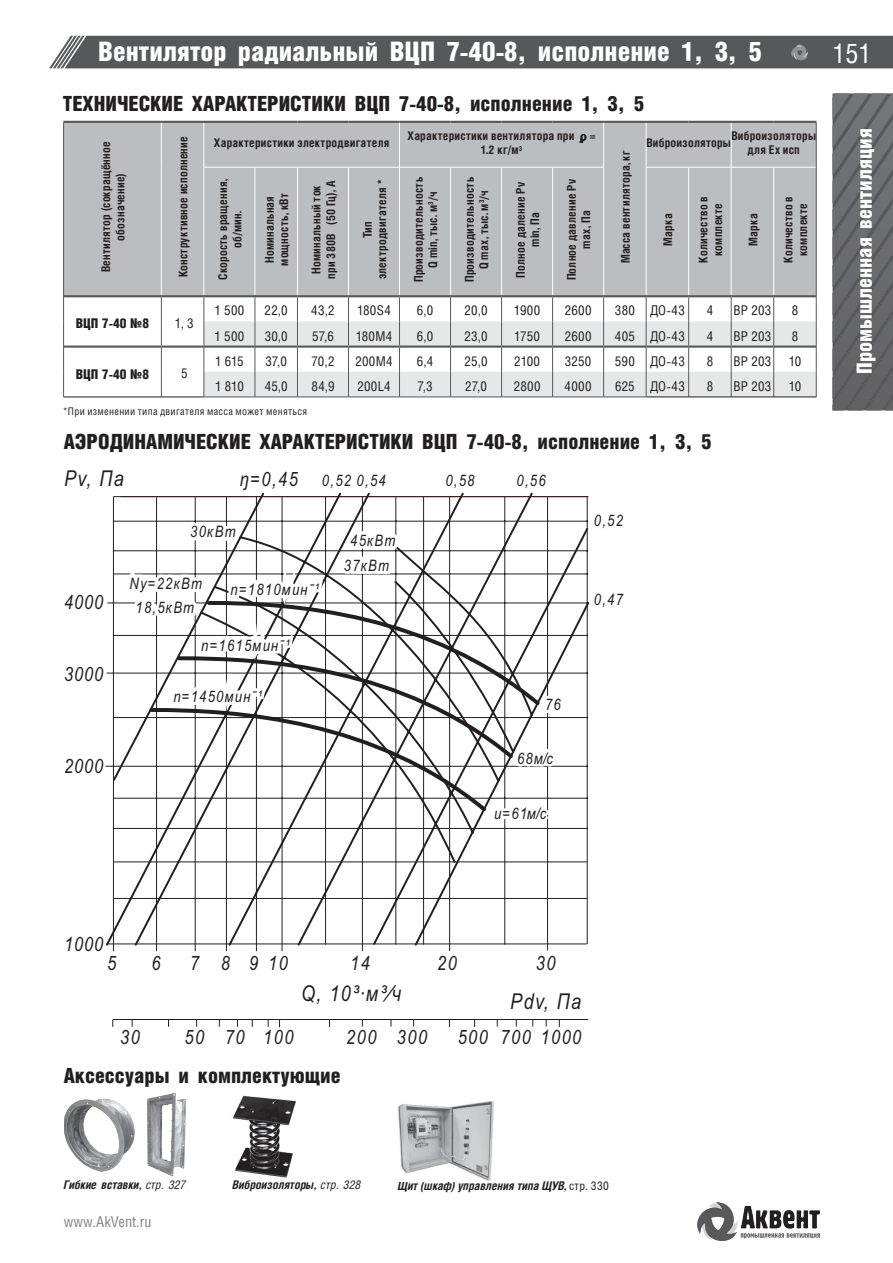

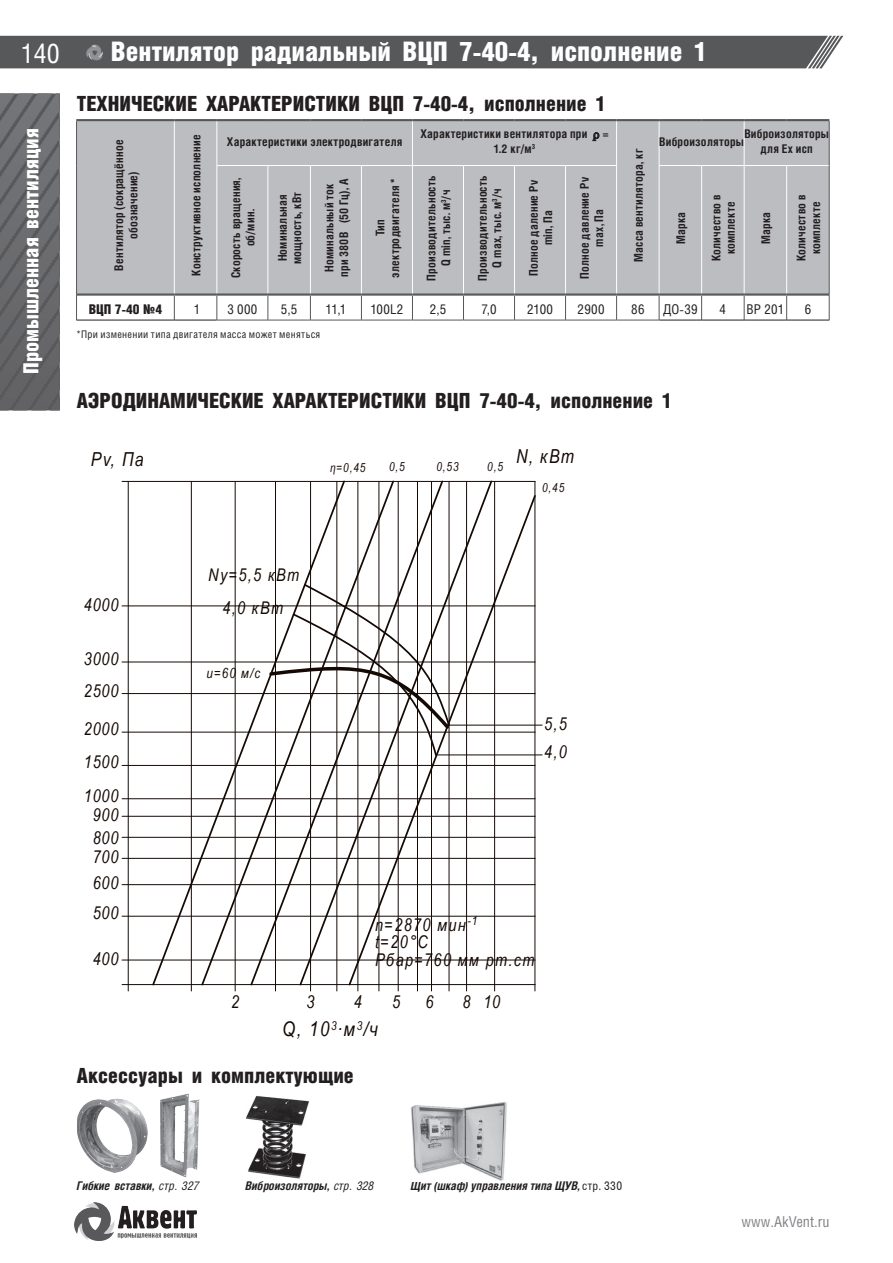

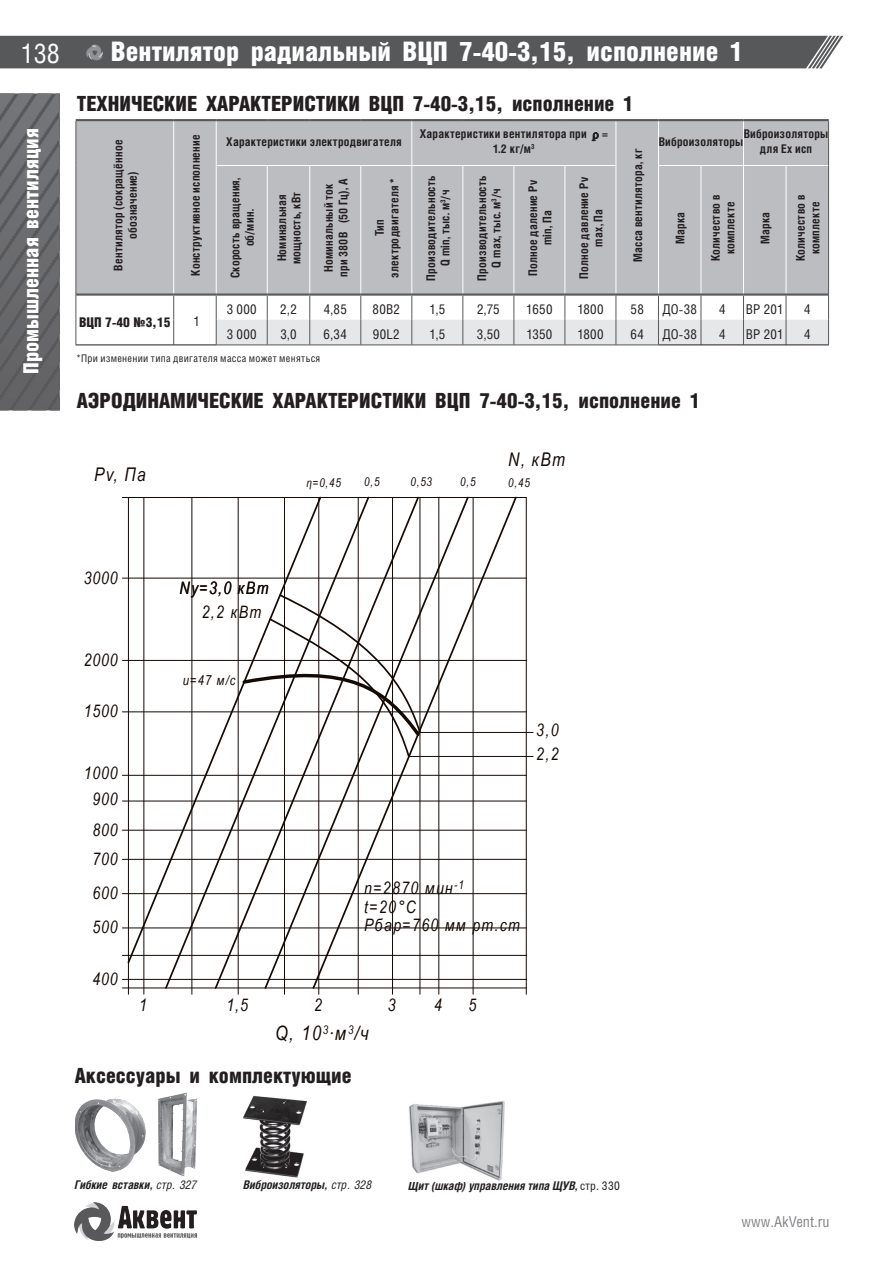

Аэродинамические характеристики ВЦП 7-40
Опросный лист и выписку по ВЦП 7-40 — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Цена ВЦП 7-40 и от чего она зависит
Цена ВЦП 7-40 определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями углеродистая сталь и взрывозащищённое коррозионностойкое доходит до 5,0 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.
Родственные модели ВЦП 7-40
С чем ещё сравнивают ВЦП 7-40 и что берут вместо него:
- ВР 100-45 — то же изделие под другим обозначением: характеристики и присоединительные размеры общие
- ВР 140-40 — то же изделие под другим обозначением: характеристики и присоединительные размеры общие
- ВРП — то же изделие под другим обозначением: характеристики и присоединительные размеры общие
Как купить ВЦП 7-40: цена, доставка, оплата и возврат
Доставка и сроки
ВЦП 7-40 везём со своего склада или из регионального: восемь площадок по стране. Наличие проверяем на день обращения и называем срок сразу, а не «уточним». До терминала транспортной компании в Уфе доставка за наш счёт.
ВЦП 7-40 по № 8 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое, жаростойкое и дымоудаления.
Оплата
Оплата ВЦП 7-40 — безналичная, с НДС, по договору поставки. Отсрочка платежа предоставляется по согласованию, постоянным заказчикам — на регулярной основе. Возможна поэтапная оплата: аванс при запуске в производство, остаток перед отгрузкой.
Гарантия и документы
На ВЦП 7-40 даём гарантию до 3 лет при штатном режиме работы. Пакет документов стандартный: паспорт, руководство, декларация соответствия. Заводские испытания подтверждаются протоколом по запросу.
Возврат и обмен
Если ВЦП 7-40 пришёл не той конфигурации, что в спецификации, или с заводским дефектом — меняем без доплат и без спора о том, кто виноват. Возврат исправного изделия под индивидуальную конфигурацию не предусмотрен: обмен и возврат идут по договору поставки и ГК РФ.
Поставщик ВЦП 7-40
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно
Поставку ВЦП 7-40 ведёт ООО «Аквент», Уфа. Среди заказчиков: СИБУР, Уралхим, НЛМК, Газпром нефть, Роснефть, Северсталь, ЕвроХим, Акрон.
Аналоги ВЦП 7-40 и соответствие обозначений
В проектной документации ВЦП 7-40 встречается под несколькими обозначениями — это наследие двух рядов маркировки, старого и действующего. Ниже — соответствие. Ряд типоразмеров при этом один: 8 позиций, характеристики и присоединительные размеры совпадают.
| Обозначение | Откуда обозначение | Карточка |
|---|---|---|
| ВР 100-45 | обозначение по действующему отраслевому ряду | страница ВР 100-45 |
| ВР 140-40 | обозначение по действующему отраслевому ряду | страница ВР 140-40 |
| ВРП | заводское обозначение пылевого исполнения | страница ВРП |
| ВРП 110 | заводское обозначение пылевого исполнения | страница ВРП 110 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Подробнее по теме в справочнике Аквента: ВЦП 7-40 в справочнике, как выбирают пылевой вентилятор, подбор под аспирацию, потери давления в сети.
Вопросы о ВЦП 7-40
Купить ВЦП 7-40: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер ВЦП 7-40, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВЦП 7-40 можно по этому же расчёту — счёт выставим в день обращения
