Фреоновый охладитель ВОФ для приточной установки

Назначение ВОФ

ВОФ — фреоновый охладитель для приточной установки, он же испаритель. Воздух охлаждается за счёт непосредственного кипения фреона внутри трубок, без промежуточного контура. Изготовитель называет в качестве рабочих агентов R407C и R410A.

Фреоновые охладители вентиляции берут там, где отдельного источника холода на объекте нет и городить контур с чиллером и насосами незачем: наружный блок соединяется с секцией напрямую.

Фреоновые охладители для прямоугольных каналов ставят секцией в разрыв канала, а канальные фреоновые охладители круглого сечения — во врезку. Установка фреоновых охладителей всегда идёт вместе с трассой хладагента и отводом конденсата.

Стандартное исполнение — теплообменник в 4, 6 или 8 рядов. Ставится отдельной секцией в прямоугольный канал или внутрь приточной установки.

В проектах и спецификациях марку пишут в обоих порядках — фреоновый охладитель и воздухоохладитель фреоновый: изделие за этими названиями одно.

Типоразмерного ряда у ВОФ нет: испаритель считают под рабочую точку — под расход воздуха, требуемые температуры и параметры кипения хладагента.

Конструкция ВОФ

Трубка ВОФ — с внутренним оребрением, диаметром Ø9,52 или Ø12,0 мм. Внутреннее оребрение увеличивает поверхность контакта с кипящим хладагентом: это и отличает испаритель от обычного водяного теплообменника.

Материал трубки только один — медь. Нержавеющего исполнения у фреонового охладителя изготовитель не делает, в отличие от водяного.

Оребрение — алюминий, алюминий с защитным покрытием или медь. Покрытие берут там, где в воздухе есть агрессивные примеси.

Корпус — оцинкованная или нержавеющая сталь. Рабочее давление 27 бар: оно выше, чем у водяного контура, потому что таковы рабочие давления хладагентов.

Фронтальное сечение и присоединительные размеры задаёт проект: блок делают под сечение канала или камеры, а не подгоняют канал под готовый корпус.

Нагревательное фреоновое исполнение той же линейки собрано на 4, 6 или 8 рядов и рассчитано на 27 бар, а под R410A — на 42 бара. Диаметры трубки там начинаются с Ø7,0 мм против Ø9,52 мм у охладителя.

Исполнения и схемы ВОФ

Климатическое исполнение ВОФ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВОФ

Рабочий агент — фреон, изготовитель называет R407C и R410A. Марку хладагента и параметры кипения нужно указать до расчёта: от них напрямую зависит теплосъём.

При охлаждении из воздуха выпадает конденсат. Это учитывают в расчёте оборудования и обязательно предусматривают отвод конденсата при монтаже — поддон и трап закладывают в проект.

Рабочую температуру изготовитель в характеристиках не приводит. Подставлять сюда правдоподобное число мы не станем: режим задаётся параметрами кипения хладагента и требуемой температурой воздуха.

Исполнение общепромышленное. Для взрывоопасных зон исполнение согласуется отдельно.

Знаете среду и температуру, но не уверены в исполнении? Инженер подберёт и посчитает цену за 1 рабочий день

Подбор ВОФ: что нужно от заказчика

Чтобы подобрать ВОФ, инженеру нужны расход воздуха, температура на входе и на выходе, хладагент и его параметры кипения, а также сечение канала или камеры. По ним определяются число рядов, диаметр трубки и материал оребрения — и называется конечная цена, а не вилка.

Чем ВОФ отличается от испаритель приточной установки

От водяного ВОВ фреоновый ВОФ отличается тремя вещами: холод приходит от кипения хладагента, а не от холодоносителя; давление контура 27 бар против 16; трубка только медная и с внутренним оребрением.

От калорифера ВОФ отличается направлением процесса и наличием конденсата: калорифер греет и остаётся сухим, испаритель охлаждает и обязательно требует отвода влаги.

Технические характеристики ВОФ по типоразмерам

3 шт.

Типоразмеров в ряду

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

4 ряда 6 рядов 8 рядов

ВОФ — технические характеристики по исполнениям: 3 позиции по данным завода-изготовителя, ссылка под таблицей.
Исполнение	Рядов	Ограничения
4 ряда	4	трубка с внутренним оребрением Ø9,52 / 12,0 мм — только медь
6 рядов	6	оребрение — алюминий, алюминий с покрытием или медь
8 рядов	8	корпус — оцинкованная или нержавеющая сталь

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подобрали типоразмер? Инженер посчитает цену под ваш расход и давление за 1 рабочий день

Характеристики ВОФ приведены по паспорту завода-изготовителя: в печатном каталоге Аквента таблиц по этой марке нет вовсе. Числа проверены построчно, придуманных среди них нет.

Прочерк в ячейке значит, что величина по этой позиции в источнике не приведена: придумывать её мы не будем.

Опросный лист и выписку по ВОФ — таблицу характеристик — инженер пришлёт на почту в течение рабочего дня.

Скачать PDF, 77 КБ

Цена ВОФ и от чего она зависит

Прайса на ВОФ не существует: испаритель считают под рабочую точку. Цена складывается из фронтального сечения, числа рядов, диаметра трубки, материала оребрения и исполнения корпуса.

Чтобы посчитать, инженеру нужны расход воздуха, температуры на входе и выходе, марка хладагента с параметрами кипения и сечение канала. По ним называется конечная цифра, а не диапазон.

Родственные модели ВОФ

С чем ещё сравнивают ВОФ и что берут вместо него:

ВОВ — соседняя модель того же класса
ТБ3 — соседняя модель того же класса

Как купить ВОФ: цена, доставка, оплата и возврат

Доставка и сроки

ВОФ поставляется под заказ: срок изготовления менеджер подтверждает при согласовании спецификации, обычно это от 5 рабочих дней. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт.

Оплата

Счёт на ВОФ действует до конца месяца выставления. Работаем с бюджетными заказчиками и по 44-ФЗ, документы проводим через ЕИС. Отсрочка — по решению, обычно после первой отгрузки.

Гарантия и документы

Стандартная гарантия на ВОФ — 12 месяцев с даты поставки; по согласованию — до 3 лет. Гарантия действует при соблюдении условий монтажа и эксплуатации из паспорта. В комплекте идут паспорт изделия, руководство по эксплуатации и декларация соответствия ТР ТС.

Возврат и обмен

Брак и несоответствие спецификации меняем за свой счёт: забираем ВОФ нашим транспортом и отгружаем замену. Исправное изделие, изготовленное под согласованную конфигурацию, возврату не подлежит — поэтому спецификацию согласуем письменно до оплаты.

Поставщик ВОФ

Организация: ООО «Аквент»
ИНН: 0273930750
ОГРН: 1190280069231
Адрес: 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
Телефон: +7 (499) 110-23-06
Почта: request@akvent.ru
Режим: пн–пт 9:00–18:00 МСК, заявки на почту — круглосуточно

Поставку ВОФ ведёт ООО «Аквент», Уфа. Среди заказчиков: Татнефть, ЕвроХим, НЛМК, Северсталь, ММК, Уралхим, Норникель, Газпром нефть.

Аналоги ВОФ и соответствие обозначений

ВОФ — соответствие обозначений: под какими марками встречается то же или соседнее изделие в проектах и спецификациях.
Обозначение	Откуда обозначение	Карточка
ВОВ	другое исполнение серии, свой ряд типоразмеров	страница ВОВ
ТБ3	другое исполнение серии, свой ряд типоразмеров	страница ТБ3
испаритель приточной установки	как его называют в заявках	та же таблица характеристик, что и здесь
секция фреонового охладителя	то же изделие в составе установки	та же таблица характеристик, что и здесь

Подробнее по теме в справочнике Аквента: вентиляция лаборатории, подбор в приточную установку, водяной воздухонагреватель.

Остались вопросы по подбору, срокам или исполнению? Инженер ответит и пришлёт расчёт за 1 рабочий день

Вопросы о ВОФ

Изготовитель называет R407C и R410A. Марку хладагента и параметры кипения сообщают до расчёта: от них зависит теплосъём и, значит, число рядов. Подобрать испаритель «под любой фреон» нельзя — режим считается под конкретный агент.

Стандартное исполнение — 4, 6 или 8 рядов. Число рядов задаёт глубину охлаждения при одном фронтальном сечении: больше рядов — ниже температура на выходе, но выше сопротивление по воздуху. Значение определяется расчётом, а не выбирается из каталога.

Потому что рабочий агент другой. У фреонового контура давление кипения и нагнетания заметно выше, чем у водяного, поэтому теплообменник рассчитан на 27 бар. Это характеристика исполнения, а не запас прочности.

Рифление на внутренней стенке трубки, которое увеличивает площадь контакта с кипящим хладагентом и улучшает теплосъём. У водяных теплообменников такой трубки нет — там жидкость идёт сплошным потоком, и оребрение внутри не нужно.

Трубка — нет, только медь: так задано изготовителем. Нержавеющими могут быть оребрение у водяного исполнения и корпус, но у фреонового охладителя нержавеющей трубки не делают. Если среда требует нержавейки в контуре, задачу решают иначе.

Обязательно. При охлаждении влага выпадает на оребрении, и её отводят через поддон с трапом. Это закладывают в проект вместе с оборудованием: без отвода конденсат пойдёт по каналу и дальше в помещение.

Источником холода. ВОФ работает от кипения фреона напрямую, водяной — от воды или гликолевой смеси из внешнего контура. Фреоновый проще там, где нет чиллера; водяной удобнее, когда источник холода на объекте уже есть.

По требуемой глубине охлаждения и по режиму кипения. Четыре ряда дают меньшее сопротивление по воздуху, восемь — более глубокое охлаждение на том же сечении, шесть остаются типовым выбором. При Ø9,52 и Ø12,0 мм трубки распределение хладагента по рядам считают отдельно, поэтому число рядов и диаметр подбирают вместе.

Расход воздуха, температуру на входе и на выходе, марку хладагента с параметрами кипения и сечение канала или камеры. По ним определяются число рядов, диаметр трубки и материал оребрения, и называется конечная цена.

Купить ВОФ: цена и подбор

Назовите расход и давление в сети — инженер подберёт типоразмер ВОФ, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВОФ можно по этому же расчёту — счёт выставим в день обращения

7 (499) 110-23-06

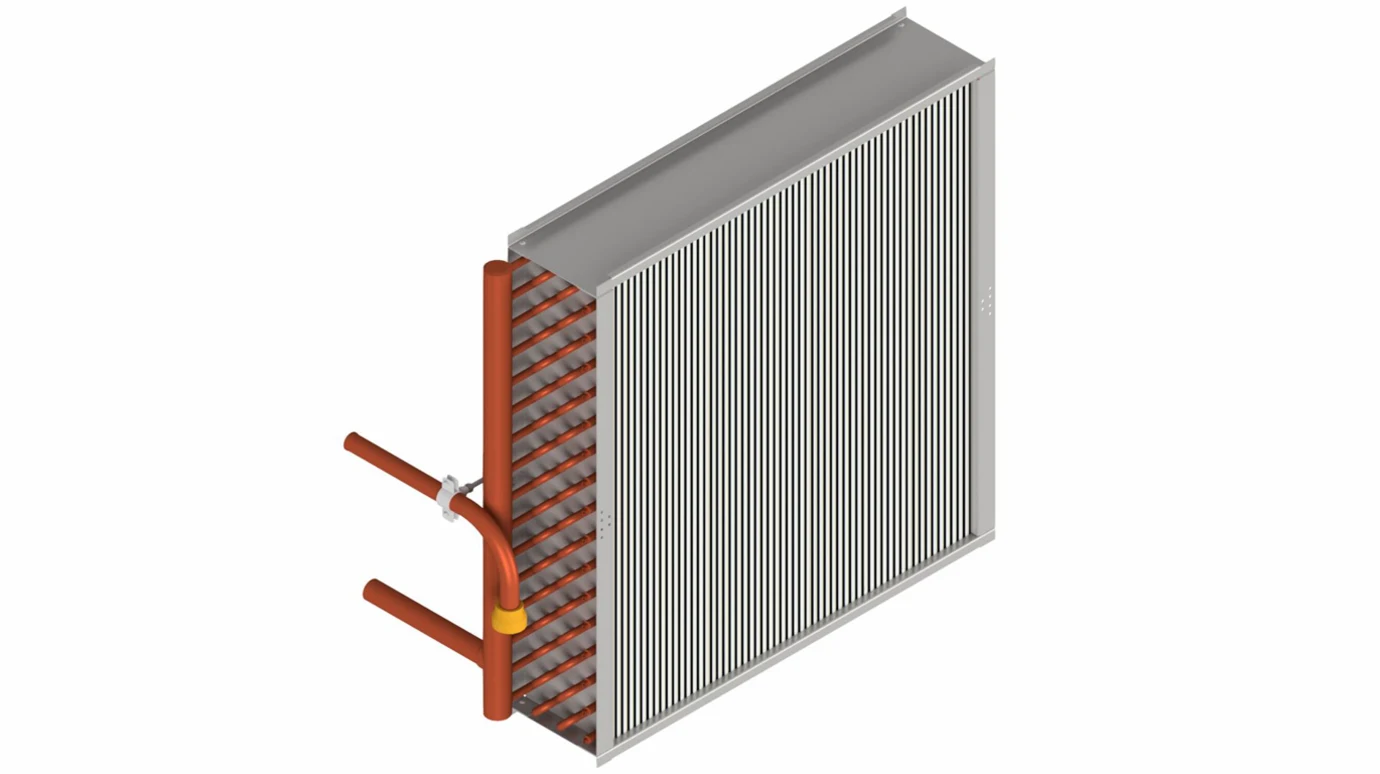

Воздухоохладитель фреоновый для приточных установок ВОФ
