Клапан приточный стеновой КИВ-125

Назначение КИВ-125

Приточный клапан КИВ ставят в наружную стену, чтобы дать приток там, где вытяжка есть, а притока нет. Клапан КИВ 125 работает от разрежения, которое создаёт вытяжка: электропитание ему не требуется вовсе.

В разделе двенадцать позиций. Стеновые приточные клапаны КИВ 125 различаются длиной канала — 330, 500 и 1000 мм — и типом оголовка: стандартный круглый, полуквадратный ПК, Quadro 186×186 мм и Quadro S.

В проектной документации то же изделие пишут как клапан инфильтрации воздуха КИВ 125. Диаметр канала у всех двенадцати один — 125 мм; клапан КИВ 125 мм подбирают не по диаметру, а по толщине стены и типу оголовка.

Конструкция КИВ-125

Клапан КИВ 125 — это канал Ø125 мм с тепло- и шумоизоляцией, оголовок с фильтром и заслонкой изнутри помещения и решётка с сеткой от насекомых снаружи. Приточный клапан в стену КИВ ставят через сквозное отверстие, пробуренное с уклоном наружу.

Длина канала выбирается по толщине стены и подрезается на месте: 330 мм закрывает стену в один кирпич, 500 мм — в полтора-два, 1000 мм берут для толстых и утеплённых стен. Брать длиннее и подрезать проще, чем не дотянуть.

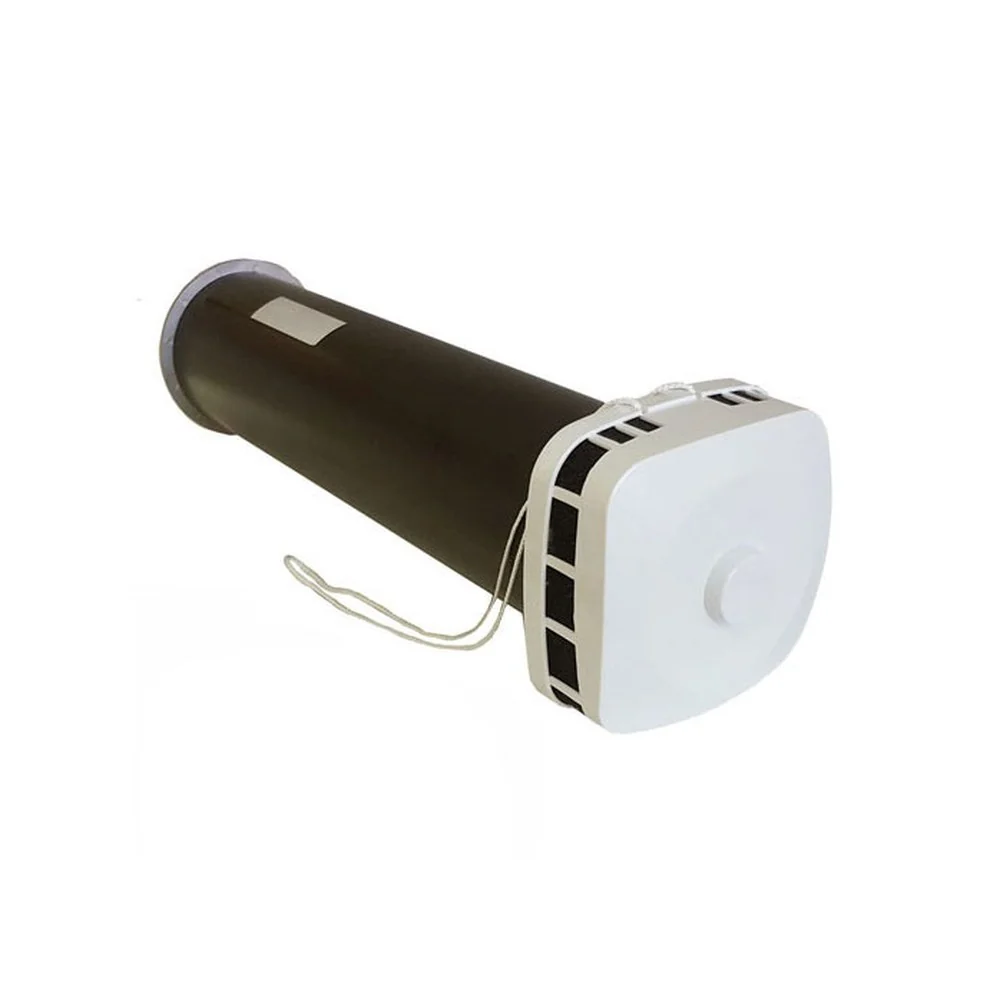

Оголовок приточного клапана КИВ определяет и вид изнутри, и способ регулировки. Стандартный круглый и полуквадратный ПК регулируются заслонкой вплоть до полного закрытия. КИВ 125 клапан оголовок Quadro и Quadro S — это квадратная панель 186×186 мм с ручкой или шнуром.

Решётка клапана КИВ 125 снаружи закрыта сеткой от насекомых. Это расходный по сути элемент: сетку и фильтр в оголовке периодически чистят, иначе приток падает, а жилец решает, что клапан не работает.

Регулировка заслонкой позволяет перекрыть клапан полностью — например, в сильный мороз или на время ремонта. При этом приток прекращается, и вытяжка начинает добирать воздух из соседних помещений и подъезда.

Срок службы клапана — не менее десяти лет, фильтрующий элемент меняется по мере загрязнения. Никакой автоматики и подключения к щиту у КИВ нет: это пассивное устройство.

В запросах КИВ-125 называют по-разному: «Приточный клапан КИВ-125», «Решетка клапана КИВ-125», «Клапан инфильтрации КИВ-125». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы КИВ-125

Материал корпуса и присоединение КИВ-125 задаются при заказе и на объекте не меняются: ряд идёт от 125 до 125 мм, высота корпуса от 330 до 1000 мм, и подгонять их по месту нечем.

Рабочая среда и ограничения КИВ-125

Клапан КИВ 125 рассчитан на приток наружного воздуха в жилые и общественные помещения. Он не фильтрует воздух тонко и не греет его: фильтр в оголовке задерживает крупную пыль и насекомых, не более того.

Работает клапан только при действующей вытяжке. Если вытяжной канал забит или вентилятор выключен, разрежения нет — и притока через КИВ тоже не будет. Это первое, что проверяют при жалобе «клапан не тянет».

Промышленные задачи клапан КИВ не закрывает. Для цеха с расчётным воздухообменом нужна приточная установка с нагревом, а не стеновой клапан без электропитания.

Зимой через клапан идёт наружный воздух с улицы, и в сильный мороз возле оголовка ощущается холод. Поэтому клапан ставят как можно выше и по возможности над отопительным прибором.

Купить клапаны КИВ 125 имеет смысл сразу с запасом по длине канала: подрезать 1000 мм под стену в 400 мм можно, а нарастить 330 мм — нет.

Подбор КИВ-125: что нужно от заказчика

Чтобы подобрать КИВ-125, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, узел управления и материал корпуса — и называется конечная цена, а не вилка.

Технические характеристики КИВ-125 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента. Прочерк в ячейке значит, что величина по этой позиции в каталоге не приведена: придумывать её мы не будем.

Цена КИВ-125 и от чего она зависит

Цена приточного клапана КИВ 125 зависит от двух вещей: длины канала — 330, 500 или 1000 мм — и типа оголовка. Диаметр у всех двенадцати позиций один, и на цену он не влияет.

Оголовки Quadro и Quadro S дороже стандартного круглого и полуквадратного ПК: это панель 186×186 мм с другой механикой регулировки.

Точную цену и наличие подтверждает менеджер. Купить приточный клапан КИВ 125 можно и поштучно, и партией на объект.

Родственные модели КИВ-125

С чем ещё сравнивают КИВ-125 и что берут вместо него:

• КОп, КОк — соседняя модель того же класса
• КВК — соседняя модель того же класса
