Назначение ВД
ВД — дутьевой вентилятор котельной установки. Подаёт воздух в горелку, работая на входе газовоздушного тракта. Ряд перекрывает расход от 600 до 127 000 м³/ч при полном давлении до 6 300 Па.
Типоразмеры ВД в действующем каталоге: №3,5, №13,5 и №15,5. Мощность двигателя — от 5,5 до 355 кВт, масса от 75 до 3 650 кг. Характеристики даны для температуры воздуха +30 °С.
Конструкция ВД
Типоразмерный ряд ВД читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 350 мм у младшего типоразмера до 1 550 мм у старшего. Всего в ряду 3 позиции. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — ВД №3,5, ВД №13,5 и так далее; изделие одно и то же, разница только в форме записи.
Партию из нескольких машин в спецификации записывают во множественном — дутьевые вентиляторы ВД с перечислением типоразмеров и оборотов. Характеристика каждой позиции при этом берётся из той же таблицы.
Окружная скорость на конце лопатки ВД — 53,0–81,2 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ВД — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВД 750, ВД 1000, ВД 3000, и это то же самое, что «ВД на 3 000 об/мин». Группа определяет и расход, и шум: чем ниже обороты, тем меньше расход и заметно тише машина. Типов электродвигателя в ряду 5, конкретный указан в таблице напротив каждой конфигурации.
Масса ВД растёт от 75 до 3 650 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
В числе самых спрашиваемых в этом ряду — дутьевой вентилятор ВД №13,5, дутьевой вентилятор ВД №15,5, дутьевой вентилятор ВД №3,5. Номер здесь не порядковый: он задаёт диаметр рабочего колеса, а с ним и рабочую точку, поэтому подбирают по расходу и давлению, а номер получается следствием.
В запросах ВД называют и по-другому: «Вентиляторы дутьевые ВД». Это то же изделие — в паспорте и в проекте оно проходит маркой.
Порядок слов в заявке бывает обратным: вентилятор дутьевой ВД №13,5 — это тот же типоразмер, что и дутьевой вентилятор ВД №13,5.
Исполнения и схемы ВД
Исполнения проточной части ВД по прайсу завода: углеродистая сталь, нержавеющая AISI 430. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — нержавеющая AISI 430. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2. Отдельно в прайсе идут варианты поставки на едином постаменте, на едином вибропостаменте — это способ установки, а не материал проточной части.
Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВД: нержавеющая AISI 430 — в 2,4 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.
Климатическое исполнение ВД по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения ВД по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | цена в таблице ниже |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | под заказ |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | под заказ |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: ВД №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВД есть цена на 2 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения ВД
Среда для ВД — воздух, чистый и холодный. Абразива и золы в нём нет, поэтому рабочее колесо ВД служит дольше, чем колесо дымососа при той же наработке, и требует меньше внимания.
Главное при подборе ВД — согласование с горелкой и с дымососом. Дутьевой вентилятор и дымосос работают в паре: если они подобраны независимо, режим горения не удержится ни при какой настройке заслонок.
Подбор ВД: что нужно от заказчика
Чтобы подобрать ВД, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВД перекрывает производительность до 127 000 м³/ч и полное давление до 6 300 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
До ВД №3,5 включительно масса не выходит за 75 кг — ВД ставят на раму силами двух монтажников. С ВД №13,5 и старше масса начинается от 2 180 кг и доходит до 3 650 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Присоединительные размеры ВД заданы каталогом: диаметр патрубка 280 мм по единственному типоразмеру, на который в каталоге есть чертёж. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Технические характеристики ВД по типоразмерам
| Типоразмер | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Полное давление, Па | t среды, °С | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|
| ВД №3,5 | 350 | 3 000 | 5,5 | 100L2 | 11,1 | 600–3 600 | 2 100–2 800 | 30 | 75 | 55,0 |
| ВД №13,5 | 1 350 | 750 | 90 | 280М6 | 169 | 23 000–67 000 | 2 520–2 880 | 30 | 2180 | 53,0 |
| ВД №13,5 | 1 350 | 1 000 | 250 | 355МВ6 | 457 | 27 000–95 000 | 4 460–5 050 | — | 3360 | 70,7 |
| ВД №15,5 | 1 550 | 750 | 160 | 355М8 | 315 | 40 000–95 000 | 3 210–3 550 | 30 | 3280 | 60,9 |
| ВД №15,5 | 1 550 | 1 000 | 355 | 355МLС6 | 676 | 51 000–127 000 | 5 700–6 300 | — | 3650 | 81,2 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВД выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВД без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№13,5 → 1 350 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВД это значит, что при 1 350 мм колеса и 750 об/мин конец лопатки идёт со скоростью 53,0 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.
Цены ВД по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Схема 1, углеродистая, ₽ | Схема 1, AISI 430, ₽ | Схема 1, единый постамент, ₽ | Схема 1, вибропостамент, ₽ | Схема 3/5, углеродистая, ₽ | Схема 3/5, AISI 430, ₽ | Схема 3/5, единый постамент, ₽ | Схема 3/5, вибропостамент, ₽ |
|---|---|---|---|---|---|---|---|---|---|---|
| ВД №2,5 | без электродвигателя | — | 37 290 | 102 170 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,5 | 3 | 3 000 | 44 720 | 109 330 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,5 | 4 | 3 000 | 53 230 | 112 420 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,5 | 5,5 | 3 000 | 56 940 | 114 920 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,7 | без электродвигателя | — | 40 390 | 105 240 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,7 | 1,5 | 3 000 | 43 580 | 108 800 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,7 | 3 | 3 000 | 51 200 | 115 700 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №2,7 | 1,5 | 1 500 | 47 530 | 118 010 | по запросу | по запросу | по запросу | по запросу | по запросу | по запросу |
| ВД №3,5 | без электродвигателя | — | 59 430 | 137 730 | по запросу | по запросу | 119 600 | 303 940 | по запросу | по запросу |
| ВД №3,5 | 2,2 - 3,0 | 1 500 | 69 910 | 149 580 | по запросу | по запросу | 124 980 | 316 030 | по запросу | по запросу |
| ВД №3,5 | 5,5 | 3 000 | 70 690 | 156 210 | по запросу | по запросу | 130 610 | 329 770 | по запросу | по запросу |
| ВД №12 | без электродвигателя | — | 619 290 | 1 993 000 | 893 480 | 1 030 410 | 1 038 660 | 2 345 210 | 1 310 710 | 1 435 180 |
| ВД №13,5 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 1 938 780 | 3 919 480 | 2 979 190 | 3 437 520 |
| ВД №15,5 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 2 457 460 | 4 618 120 | 3 366 910 | 3 825 240 |
| ВД №18 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 4 183 610 | 8 733 870 | 5 618 850 | 6 077 170 |
| ВД №20 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 5 067 330 | 10 007 470 | 6 336 230 | 6 794 560 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ВД розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Строки «без двигателя» — это поставка без электродвигателя, она дешевле; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.
Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 5,5–355 кВт, в прайсе 1,5–5,5 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВД; расход и давление по ним запрашивайте у инженера.
В таблице характеристик выше есть конфигурации, которых нет в прайсе завода: ВД №13,5 на 90 кВт, ВД №13,5 на 250 кВт, ВД №15,5 на 160 кВт, ВД №15,5 на 355 кВт. Это не опечатка — завод такие сборки считает отдельно, назовите типоразмер и режим, инженер посчитает.
В прайсе завода есть также ВД №2,5, ВД №2,7, ВД №12, ВД №18, ВД №20 — их нет в таблице характеристик выше, потому что в печатном каталоге Аквента этих типоразмеров нет. Расход, полное давление и массу по ним запрашивайте у инженера: выдумывать их мы не будем.
Габаритные и присоединительные размеры ВД
| Типоразмер | Исполн. | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L3, мм | L4, мм | S, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВД №3,5 | 1 | 228 | 280 | 350 | 250 | 253 | 290 | 280 | 290 | 280 | 272 | 700 | 185 | 222 | 200 | — | 392 | 9 | 11 | 14 | 145 | 140 | 272 | 8 | 8 | 2 | 2 | 4 |
| ВД №3,5 | 3 | 228 | 280 | 350 | 250 | 253 | 290 | 280 | 290 | 280 | 260 | 1045 | 185 | 154,5 | 231 | 399 | — | 9 | 11 | 27 | 145 | 140 | 272 | 8 | 8 | 2 | 2 | 6 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры ВД даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1 — диаметры присоединения; L1, L3, L4 — длины; F1, F2, F3, F4, F5, F6, f1, f2 — размеры патрубка и фланца; S — шаги отверстий; d1, d2 — диаметры отверстий; n1отв., n2отв., n3отв., n4отв. — количество отверстий по группам; А, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.
В таблице нет ВД №13,5, ВД №15,5: в печатном каталоге Аквента размеры по ним набраны с ошибкой, и публиковать сомнительные числа мы не будем. Чертёж с размерами по этим типоразмерам инженер пришлёт по запросу.

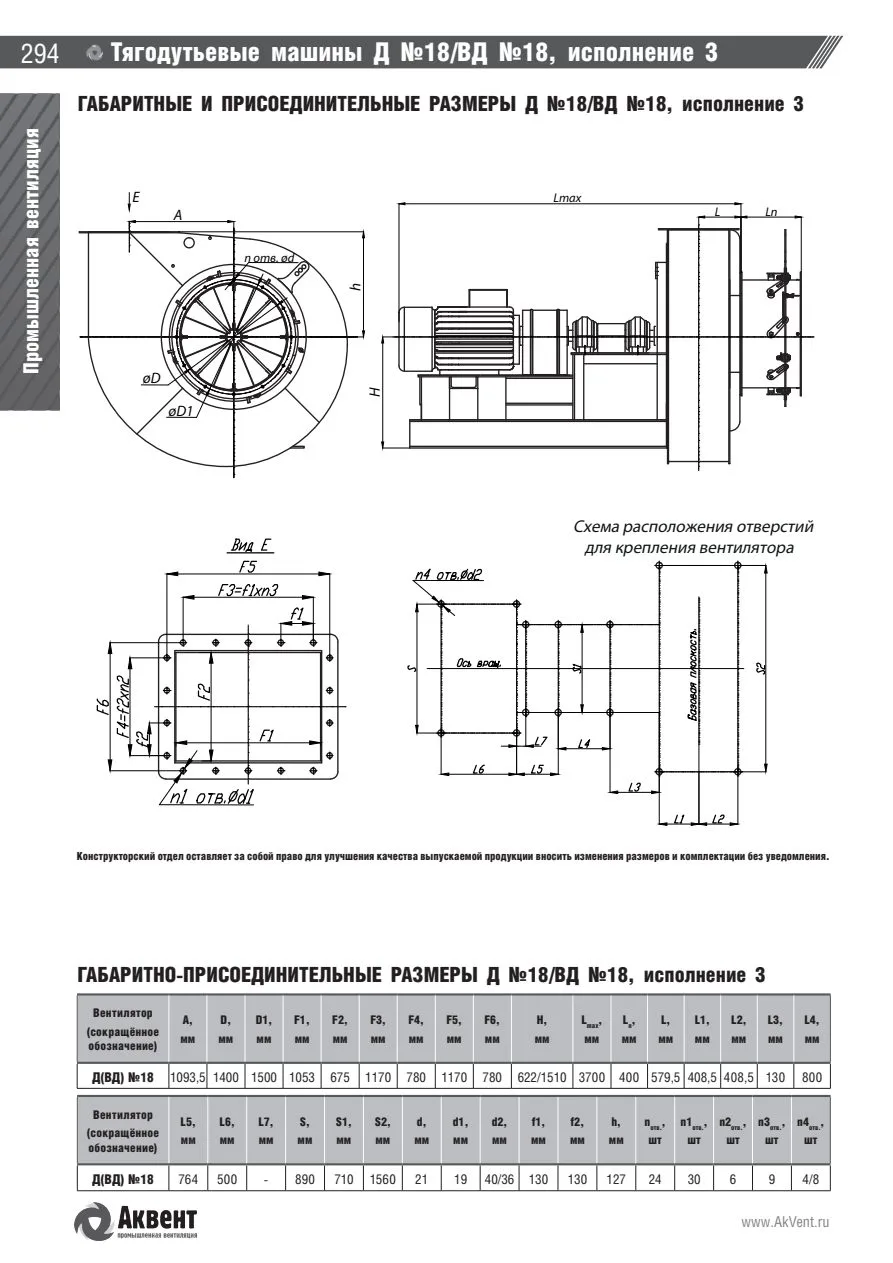

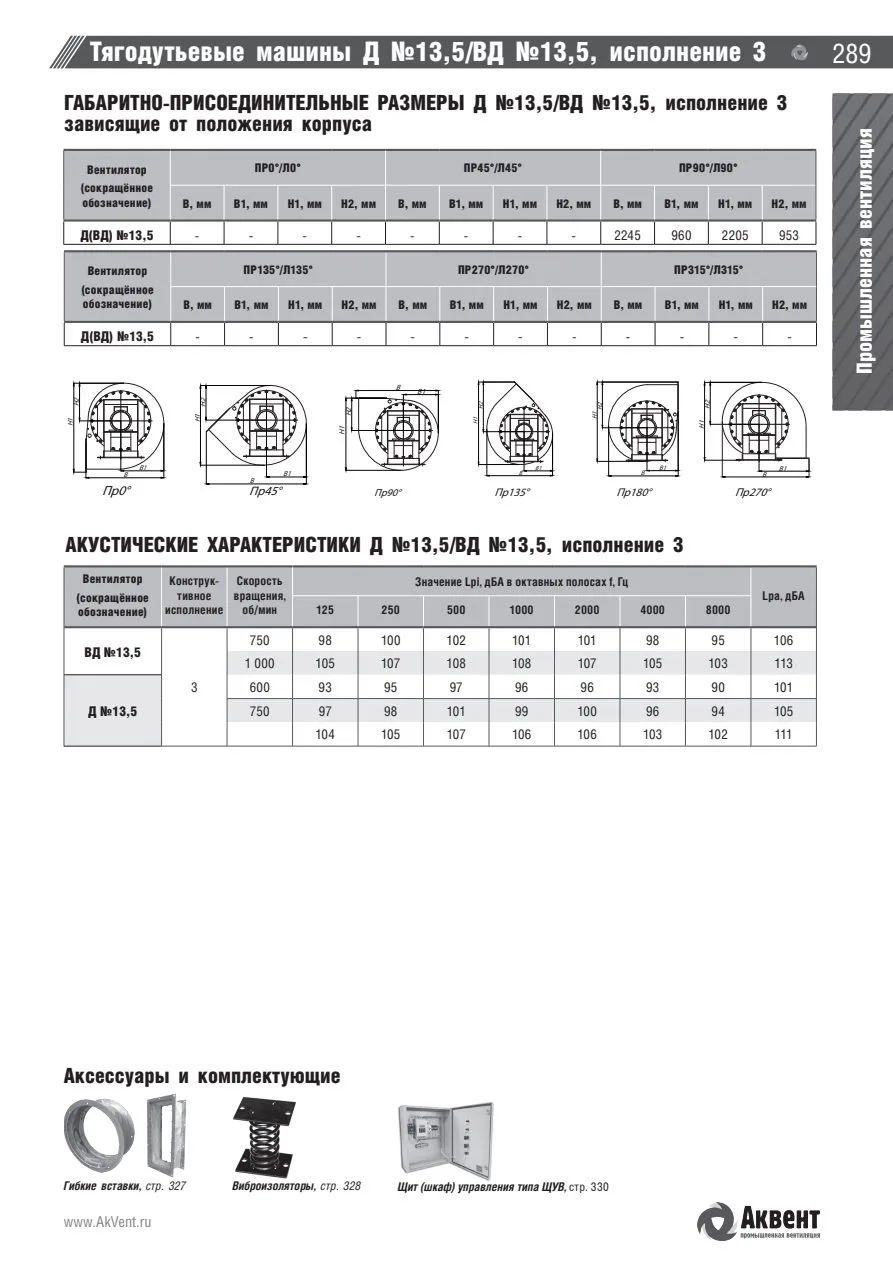

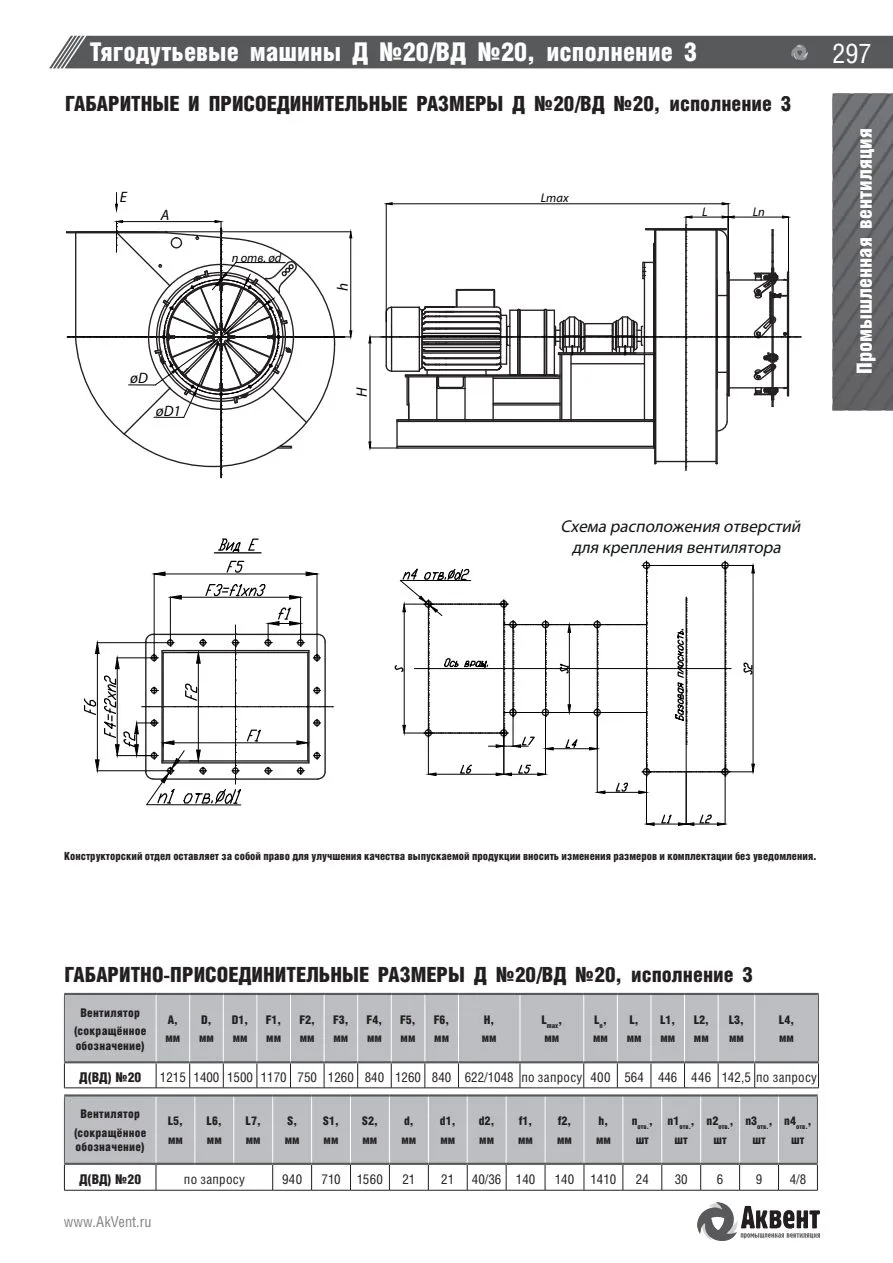

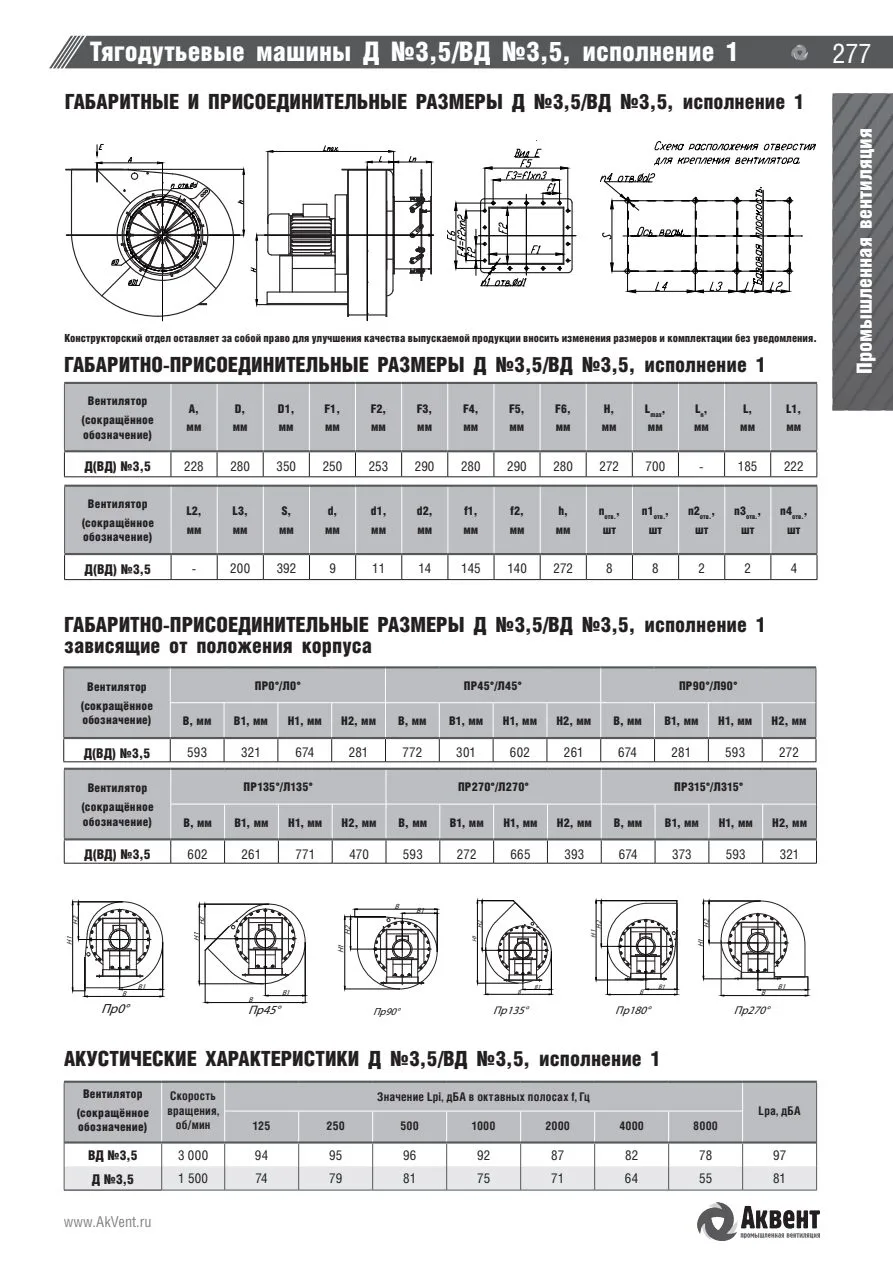

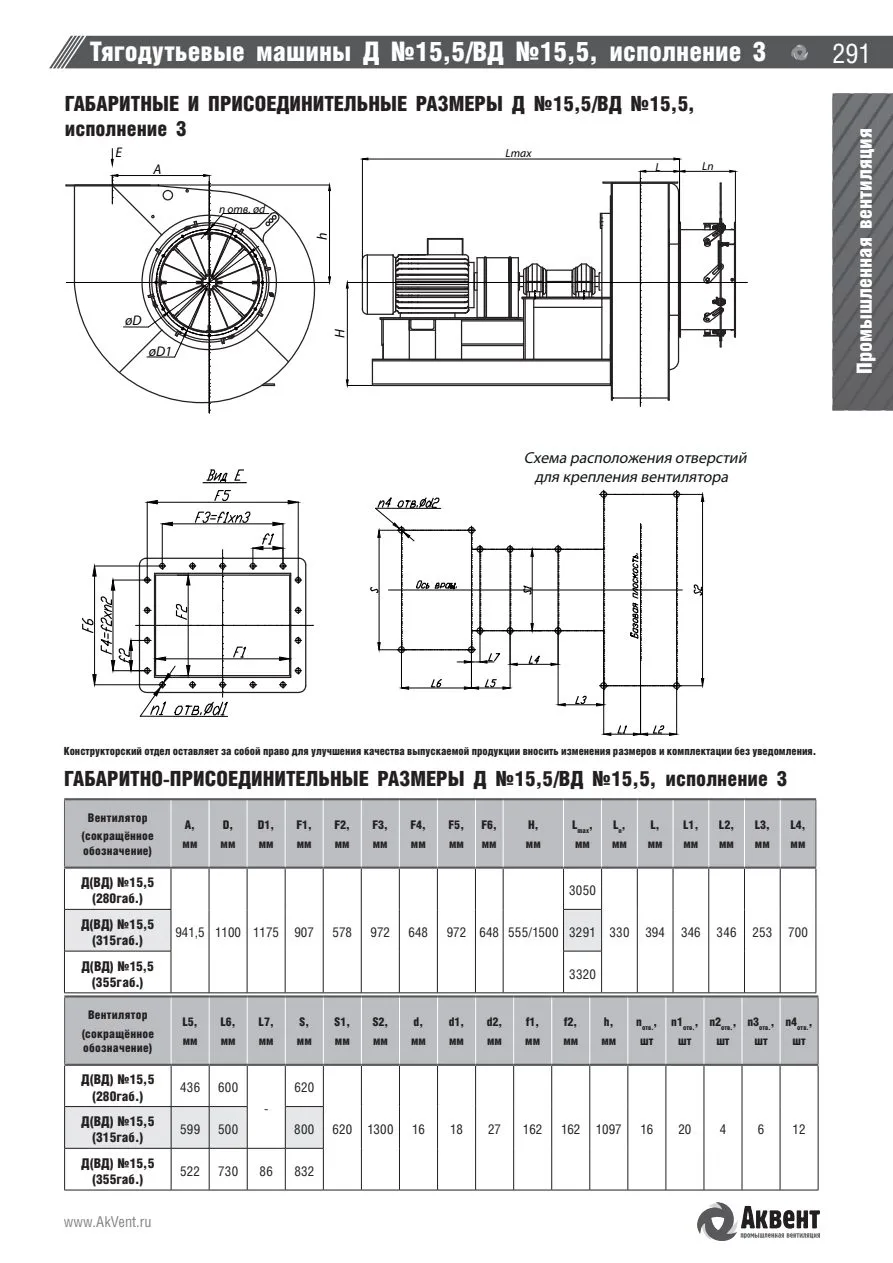

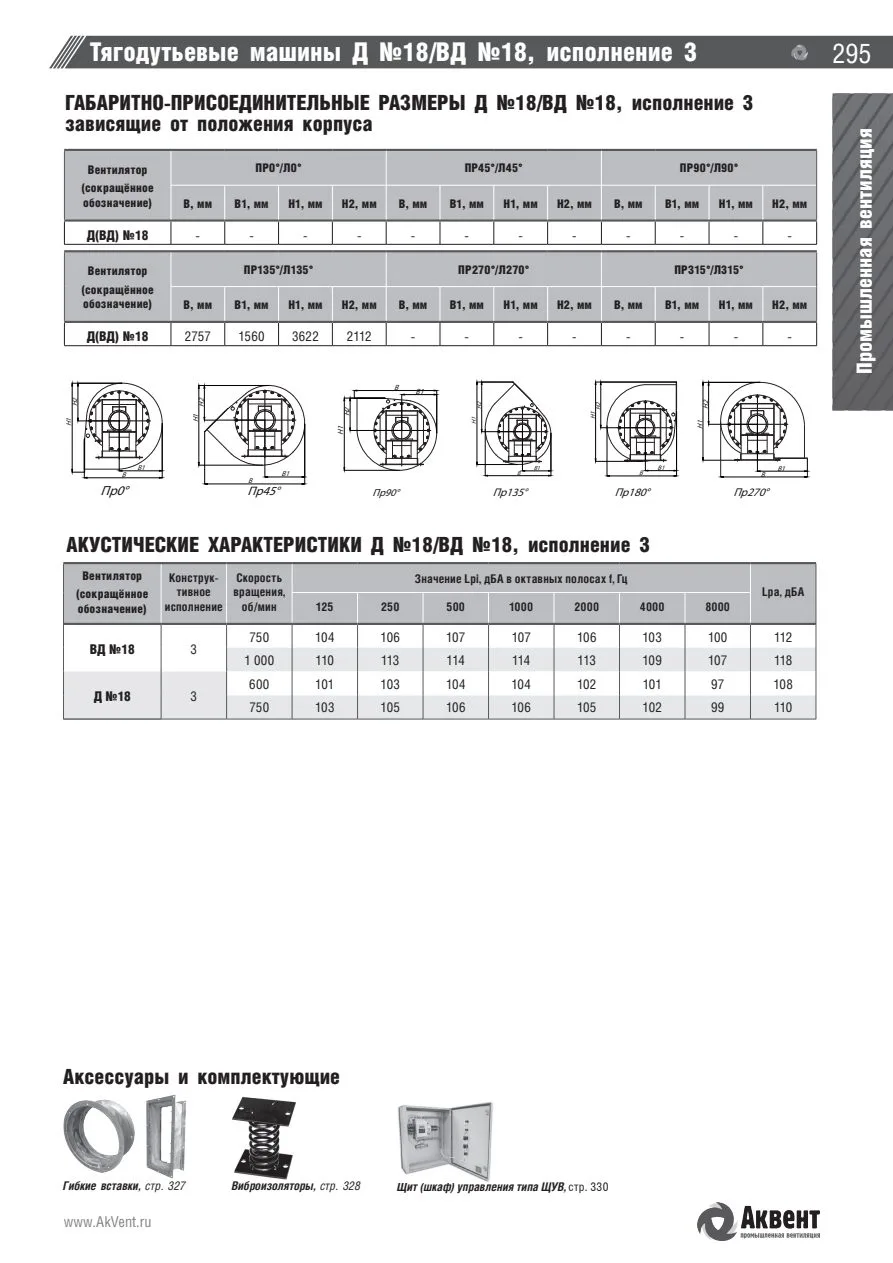

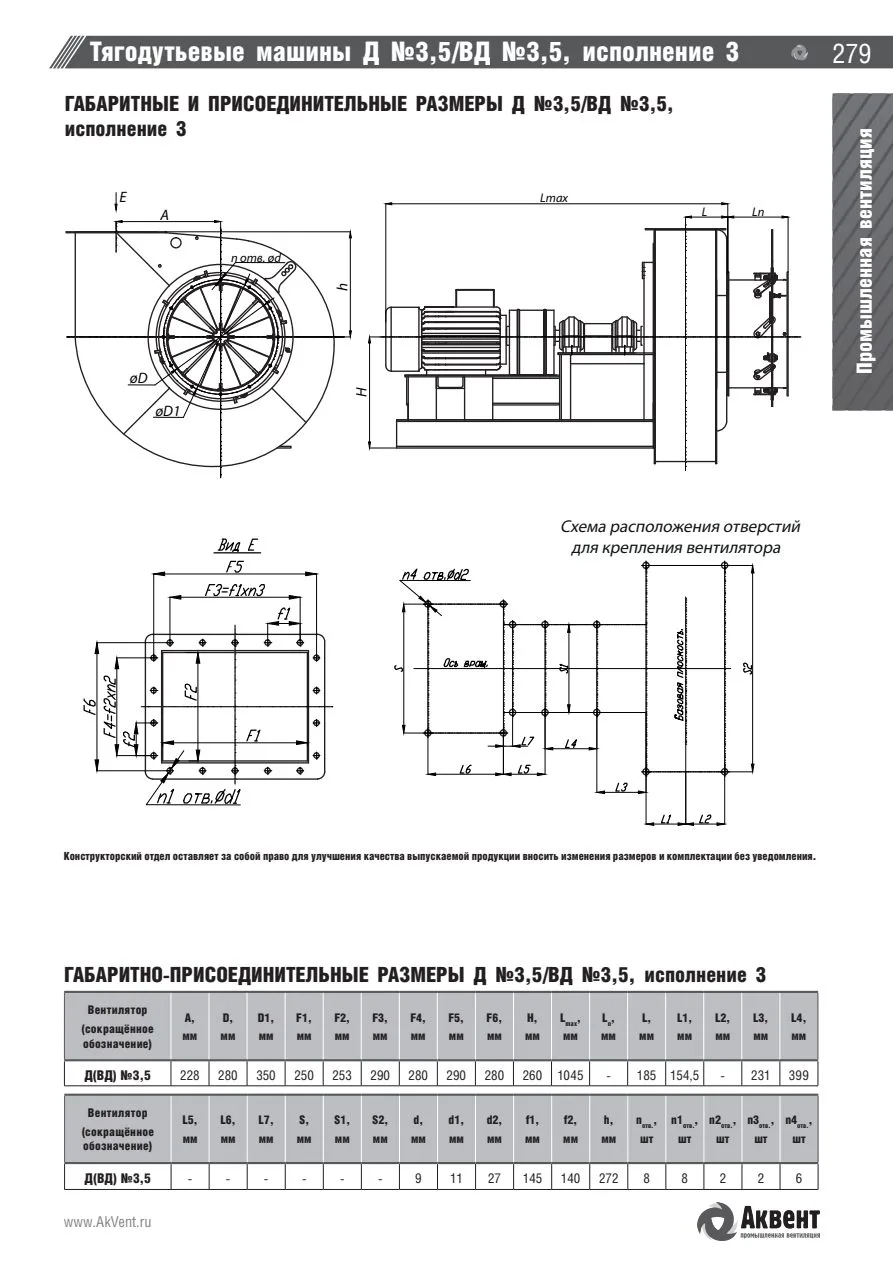

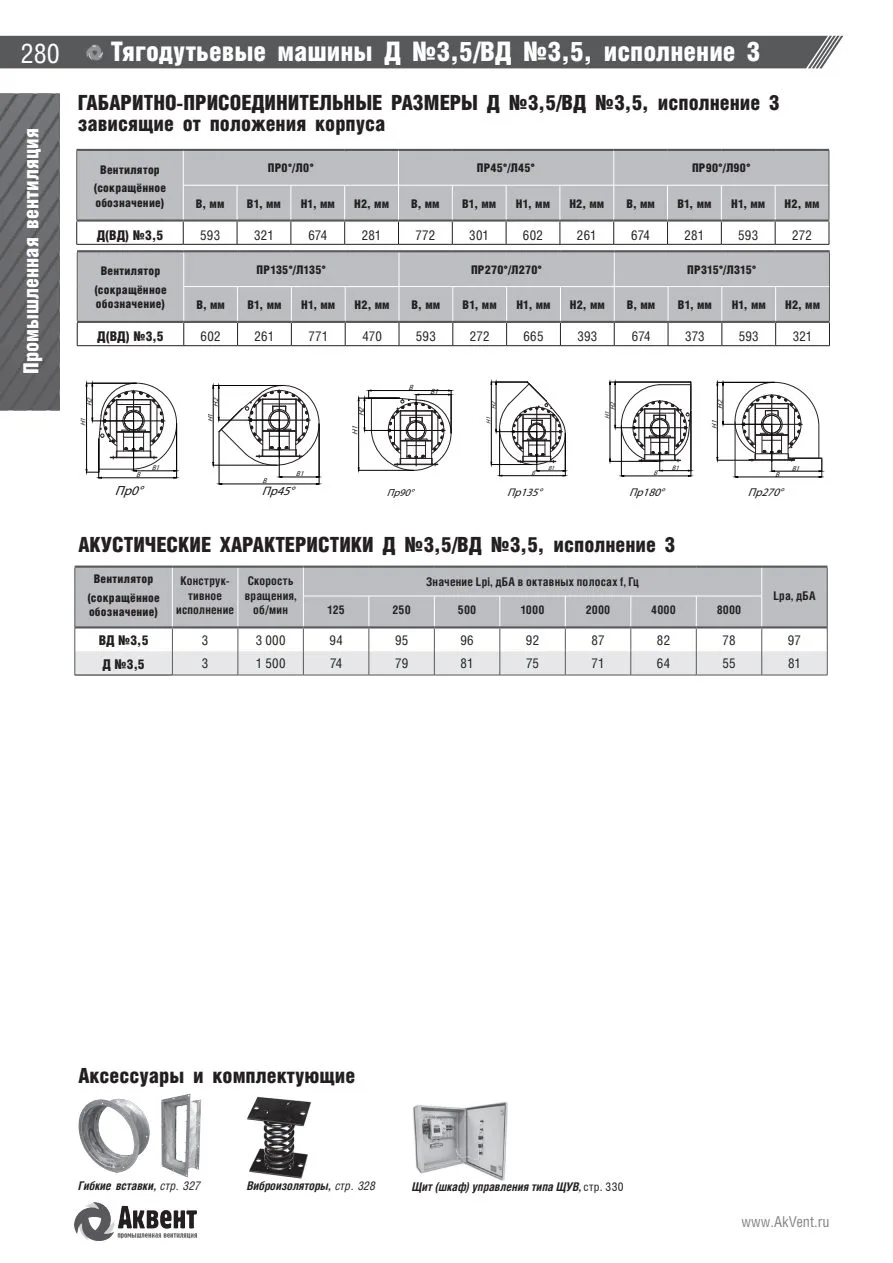

Чертежи габаритных размеров ВД — страницы печатного каталога

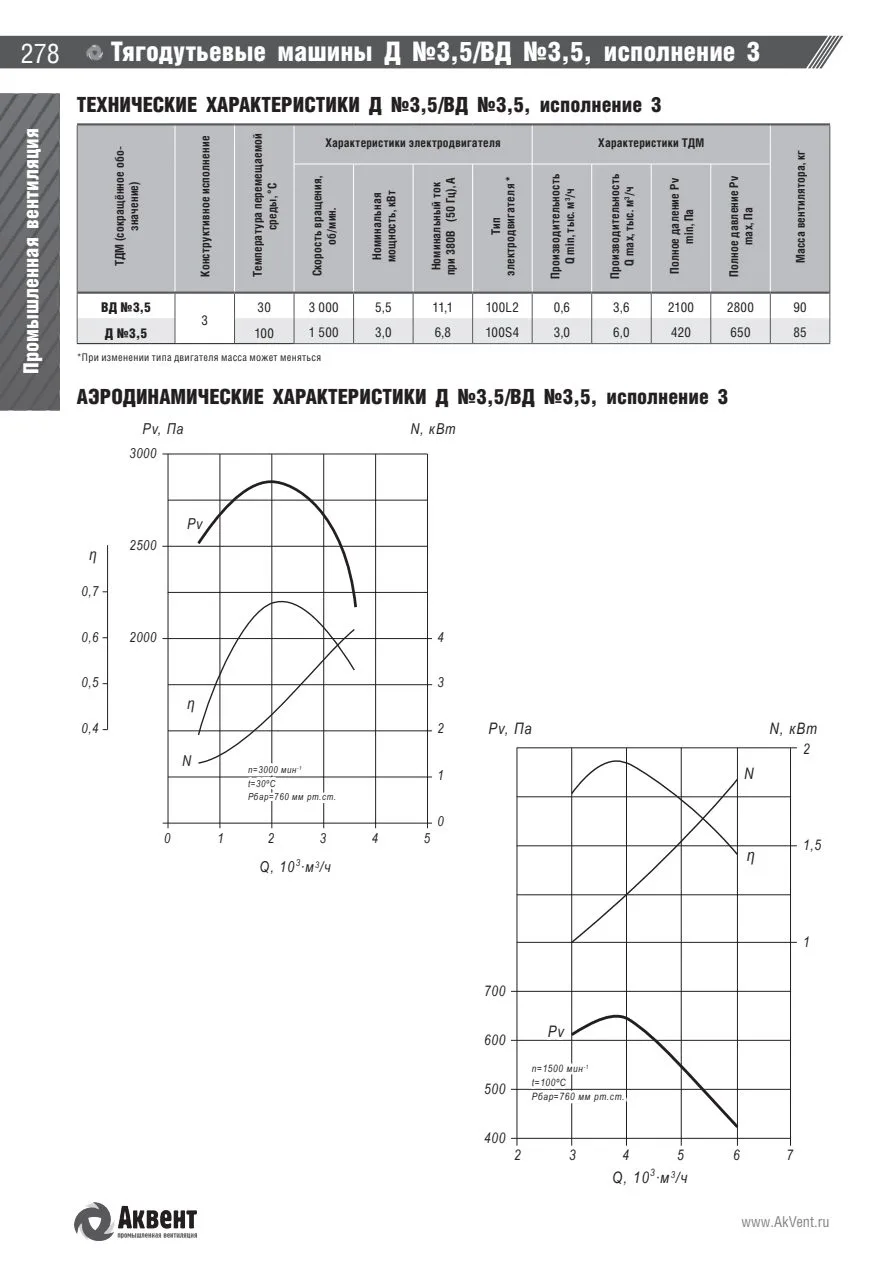

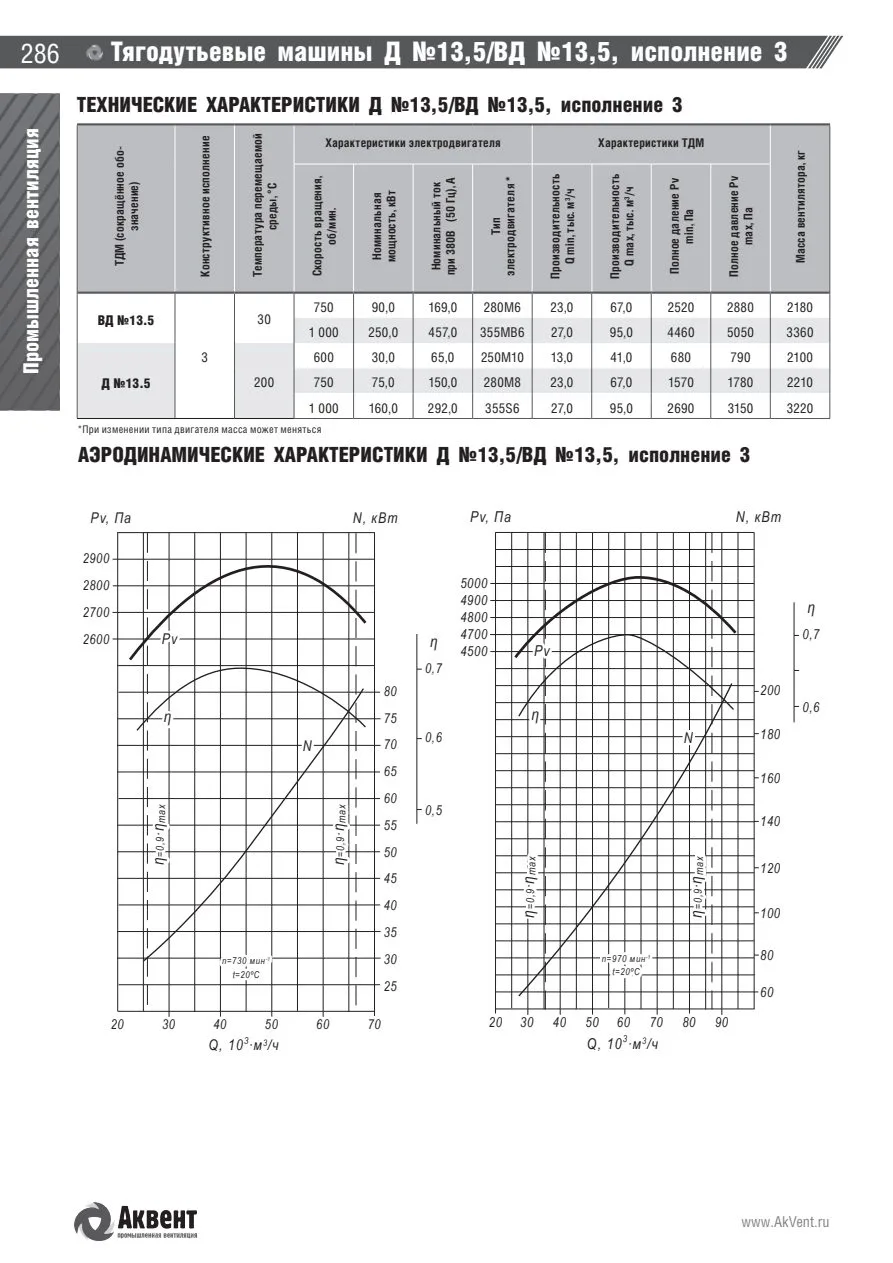

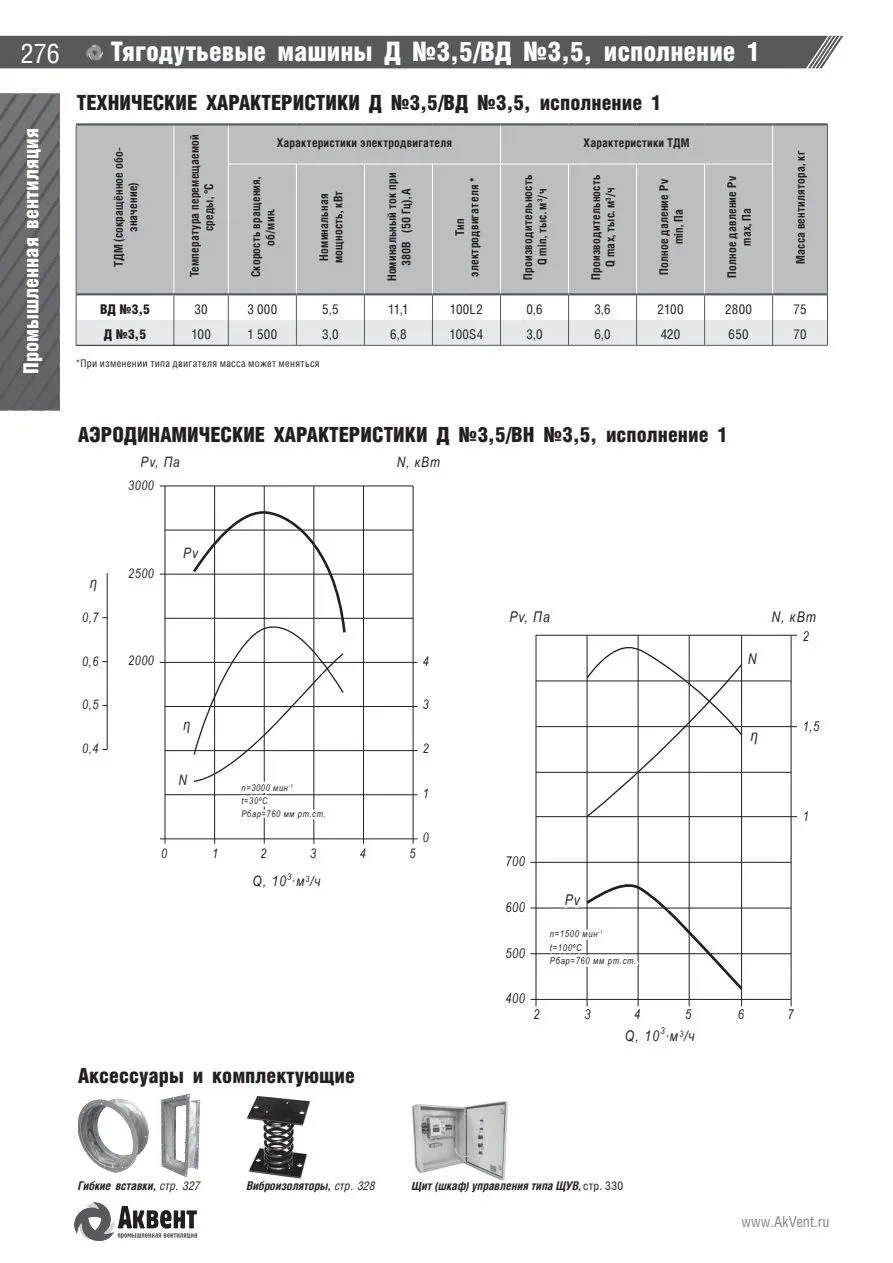

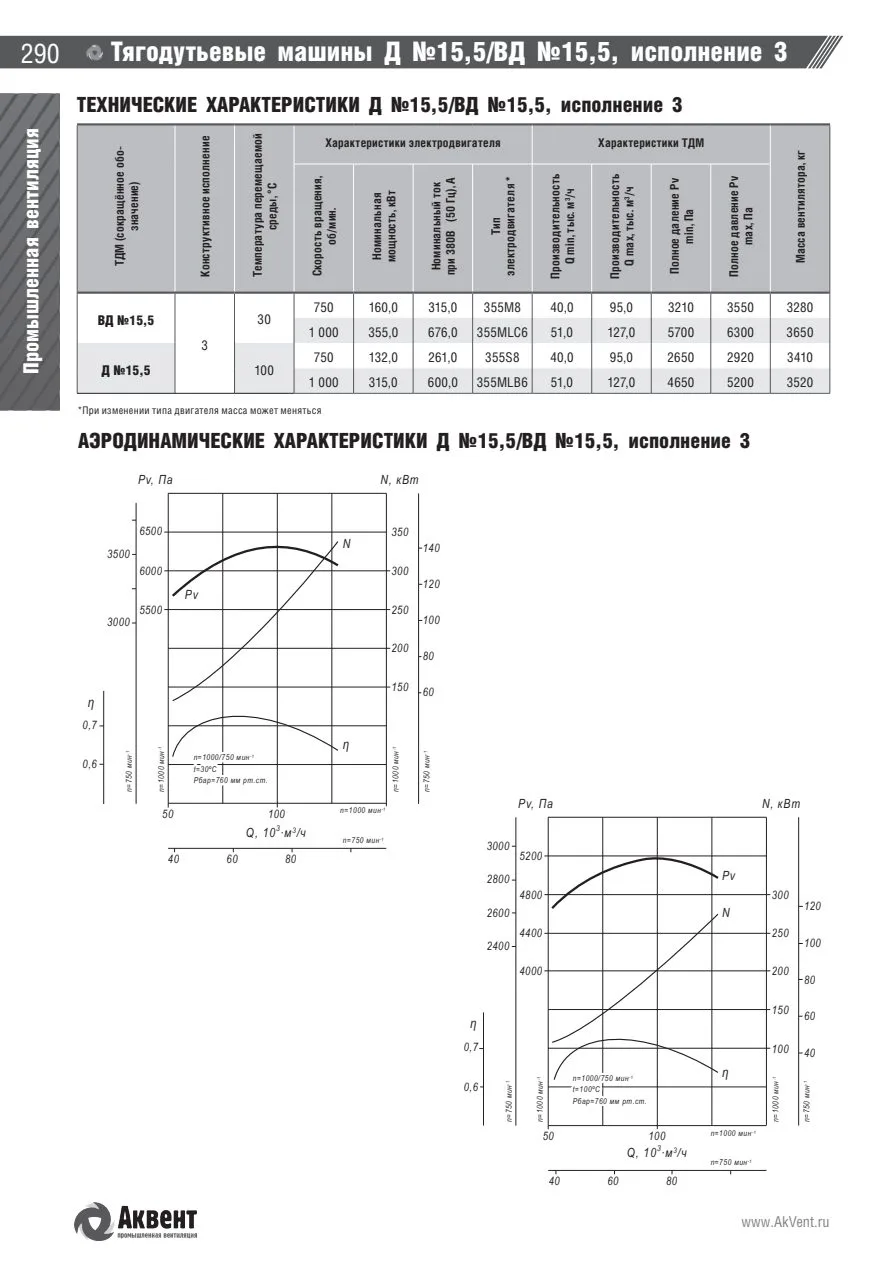

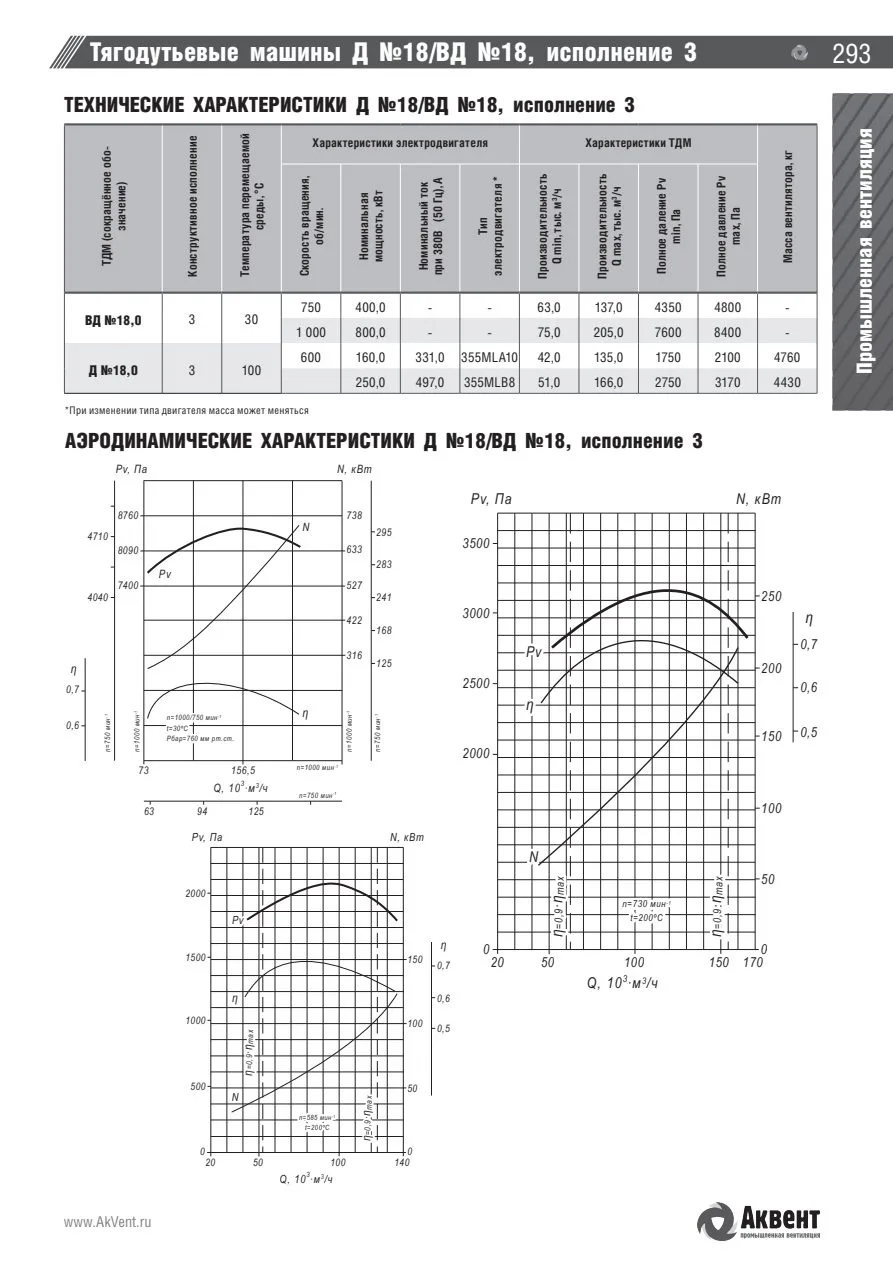

Аэродинамические характеристики ВД
