СДК-ЦН-33

Назначение СДК-ЦН-33

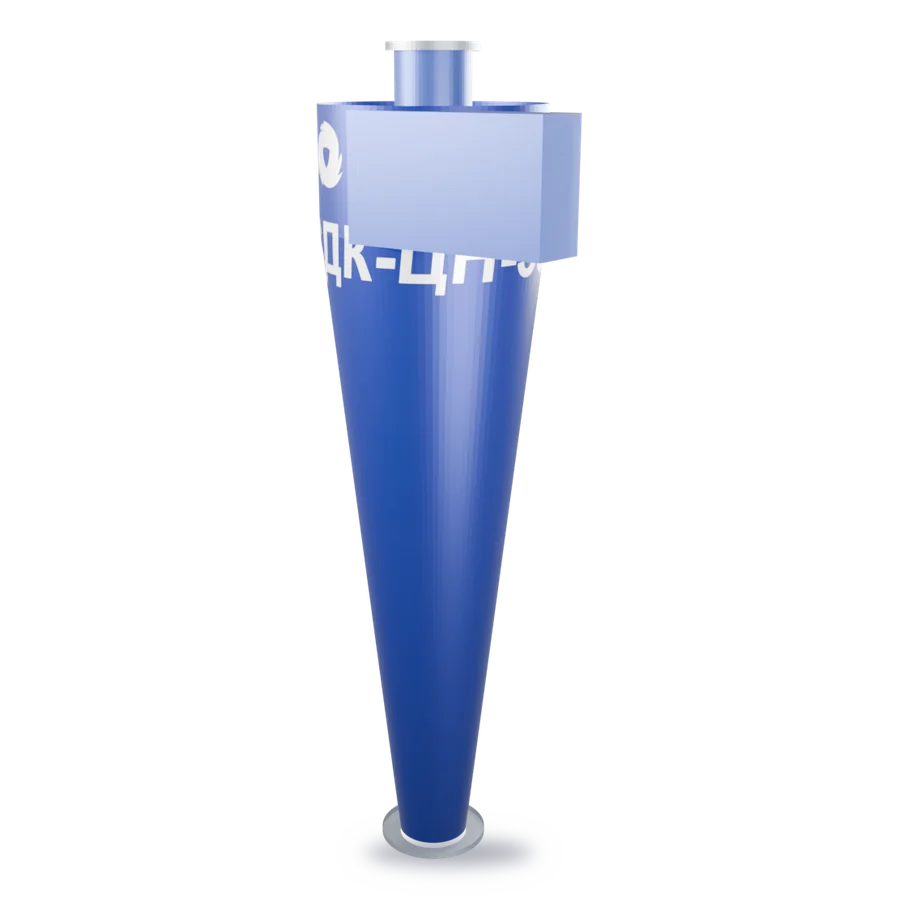

СДК-ЦН-33 — конический циклон НИИОГАЗ 1970 года, средний по характеристикам между обычным ЦН-15 и высокоэффективным СК-ЦН-34. Диаметр разделения d₅₀ = 2,31 мкм при сопротивлении 1 440 Па: чистит заметно тоньше ЦН-15 и при этом требует на 554 Па меньше напора, чем СК-ЦН-34.

Назначение по справочнику то же, что у СК-ЦН-34: улавливание твёрдых частиц после реакторов и вспомогательных систем — пневмотранспорта, газотранспорта, аспирации, пневмоуборки. Отрасли — производство технического углерода, установки каталитического крекинга нефтепродуктов и дегидрирования бутана.

Ряд СДК-ЦН-33 — 14 типоразмеров ∅400–3000 мм; при условной скорости 2,0 м/с расход одного аппарата составляет от 900 до 50 870 м³/ч. Полная высота с бункером — от 2 323 мм у наименьшего до 16 580 мм у наибольшего типоразмера.

На полидисперсной кварцевой пыли общая эффективность в опытах составляла 79 % при условной скорости 1,4 м/с и 81,5 % при 2,4 м/с; на аппарате ∅300 мм фиксировали 82–85 %. Фракционная кривая идёт от 50 % на частицах около 1,5 мкм до 99,9 % на 35 мкм.

Конструкция СДК-ЦН-33

Габаритная таблица СДК-ЦН-33 в справочнике даёт 16 размеров на каждый типоразмер: диаметр корпуса и выхлопной трубы, вход, высоты цилиндра и конуса, толщину стенки, диаметр бункера и пылевыпуска, полную высоту. По ряду ∅400–3000 мм это 224 проверяемых числа — все они лежат в таблице характеристик на этой странице.

Толщина стенки СДК-ЦН-33 растёт от 4 мм у ∅400 до 10 мм у ∅3000. Диаметр пылевыпускного отверстия — 200 мм на малых типоразмерах, 300 мм на средних и 500 мм на ∅2000 и выше: под него подбирают шлюзовой затвор.

Исполнение — одиночное, с правым или левым вращением газового потока. Направление выбирают по компоновке: оно определяет, с какой стороны заходит газоход, и переделать его на смонтированном аппарате нельзя.

Что стоит за цифрой сопротивления СДК-ЦН-33: коэффициент ζ = 600, плотность газа 1,2 кг/м³, условная скорость 2 м/с — вместе они дают 1 440 Па. Диаметр в формулу не входит, поэтому и ∅400, и ∅3 000 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе СДК-ЦН-33 — 2 м/с, во входном патрубке — 11,1 м/с. Разница в 5,5 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции СДК-ЦН-33 заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения СДК-ЦН-33: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «СДК-ЦН-33 ∅1 200 Н» — марка, диаметр корпуса и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений СДК-ЦН-33: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения СДК-ЦН-33

СДК-ЦН-33 рассчитан на сухие неслипающиеся пыли. Влага и конденсат на стенке недопустимы: липкий слой сужает сечение конуса, скорость растёт, а эффективность падает.

Эффективность СДК-ЦН-33 зависит от входной запылённости, и справочник даёт поправочный коэффициент: 1,0 при чистом газе, около 0,80 при концентрации 25 г/м³ и 0,75 при 175 г/м³. Это значит, что на сильно запылённом потоке расчётную цифру надо умножать на поправку, а не брать как есть.

Групповое исполнение справочник не рекомендует: при равной с циклонами ЦН производительности габариты СДК-ЦН-33 больше, и батарея выходит громоздкой. Большие расходы закрывают переходом на больший диаметр.

Эффективность улавливания СДК-ЦН-33

Одной цифры «эффективность СДК-ЦН-33» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 10 результатов испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность СДК-ЦН-33 считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор СДК-ЦН-33 по расходу газа

СДК-ЦН-33 берут, когда ЦН-15 не даёт нужной остаточной запылённости, а сопротивление СК-ЦН-34 в 1 994 Па избыточно для имеющегося вентилятора. Разница в напоре между этими двумя аппаратами — 554 Па, и на расходе в 30 000 м³/ч она уже определяет выбор тягодутьевой машины.

Типоразмер СДК-ЦН-33 выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для СДК-ЦН-33 оптимальная условная скорость Vц = 2 м/с (стр. 111).

Пример: нужно очистить 8 140 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 1,2 м, то есть ∅1 200 мм — это СДК-ЦН-33-1200 в таблице выше. Сопротивление такого аппарата — 1 440 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅3 000 мм — верхнего типоразмера ряда СДК-ЦН-33, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Дисперсность пыли — второй ключ подбора. Диаметр разделения СДК-ЦН-33 d₅₀ = 2,31 мкм: частицы такого размера улавливаются наполовину, крупнее — почти полностью, мельче — хуже. Если в потоке преобладает фракция мельче 2,31 мкм, одним циклоном задача не решается: за ним ставят рукавный фильтр или мокрый пылеуловитель, а сам СДК-ЦН-33 работает первой ступенью и снимает основную массу.

Технические характеристики СДК-ЦН-33 по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик СДК-ЦН-33 — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 114). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить СДК-ЦН-33: цена, срок изготовления, доставка и оплата

Цена СДК-ЦН-33 считается по чертежу, а не берётся из прайса: изделие изготавливается под заказ. На стоимость влияют четыре вещи — диаметр корпуса, толщина металла, материал (углеродистая сталь, нержавеющая, титан) и то, что идёт в комплекте: бункер, затвор, площадка. Заказать расчёт можно по телефону или через форму — считаем бесплатно.

Срок изготовления СДК-ЦН-33 в базовом углеродистом исполнении — от 15 рабочих дней, в нержавеющем и титановом — от 25 рабочих дней. Отгрузка со склада в Уфе, доставка до терминала транспортной компании в городе за наш счёт, дальше — тарифом перевозчика, которого выбираете вы.

Оплата за СДК-ЦН-33 — безналичная с НДС, по счёту и договору поставки. Дробим платёж на аванс и расчёт по готовности; для бюджетных заказчиков работаем по 44-ФЗ и 223-ФЗ с обычным пакетом документов.

Гарантийный срок СДК-ЦН-33 — 12 месяцев со дня отгрузки. Документы: паспорт, сертификат качества на металл, руководство по монтажу и обслуживанию. Отдельно оформляется расчёт эффективности по вашей пыли, если он требуется проектной организации.

Политика возврата по СДК-ЦН-33: изделие под заказ, поэтому «передумал» основанием не является — об этом говорим до подписания спецификации, а не после. Если СДК-ЦН-33 пришёл не тем, что согласовано, или повреждён в пути, замену или ремонт делаем за свой счёт по акту.

Поставщик СДК-ЦН-33

Поставку СДК-ЦН-33 ведёт ООО «Аквент», Уфа. Среди заказчиков: Норникель, ЕвроХим, Акрон, Уралхим, ММК, Газпром нефть, СИБУР, Роснефть.

Соседние модели СДК-ЦН-33

• СК-ЦН-34 — циклон конический для тонкой очистки: ловит более мелкую фракцию — d₅₀ 1,95 мкм против 2,31 мкм; сопротивление выше: 1 994 Па против 1 440 Па; ряд ∅400–3 000 мм, расход 770–43 240 м³/ч.
• СЦН-40 — циклон для мелкой и абразивной пыли: ловит более мелкую фракцию — d₅₀ 1 мкм против 2,31 мкм; сопротивление выше: 2 380 Па против 1 440 Па; ряд ∅300–3 000 мм, расход 480–48 320 м³/ч.
• ЦН-11 — циклон нииогаз для тонкой очистки: грубее по фракции — d₅₀ 3,65 мкм против 2,31 мкм; сопротивление ниже: 1 350 Па против 1 440 Па; ряд ∅200–2 000 мм, расход 340–33 910 м³/ч.
