Назначение ДН
ДН — дымосос одностороннего всасывания с назад загнутыми лопатками. Ставится за котлом и создаёт разрежение в газовом тракте: продукты сгорания идут через него, поэтому колесо рассчитано на горячие и запылённые газы, а не на чистый воздух.
Ряд ДН включает одиннадцать типоразмеров от №6,3 до №21. Расход по ряду — от 1 600 до 210 000 м³/ч при полном давлении до 10 100 Па. Двигатели от 3 до 400 кВт, масса от 212 до 5 650 кг.
Температура перемещаемой среды для ДН — до +200 °С по каталогу. Это и отличает дымосос от общепромышленного вентилятора: у последнего предел +80 °С, и в газовом тракте котла он проработает недолго.

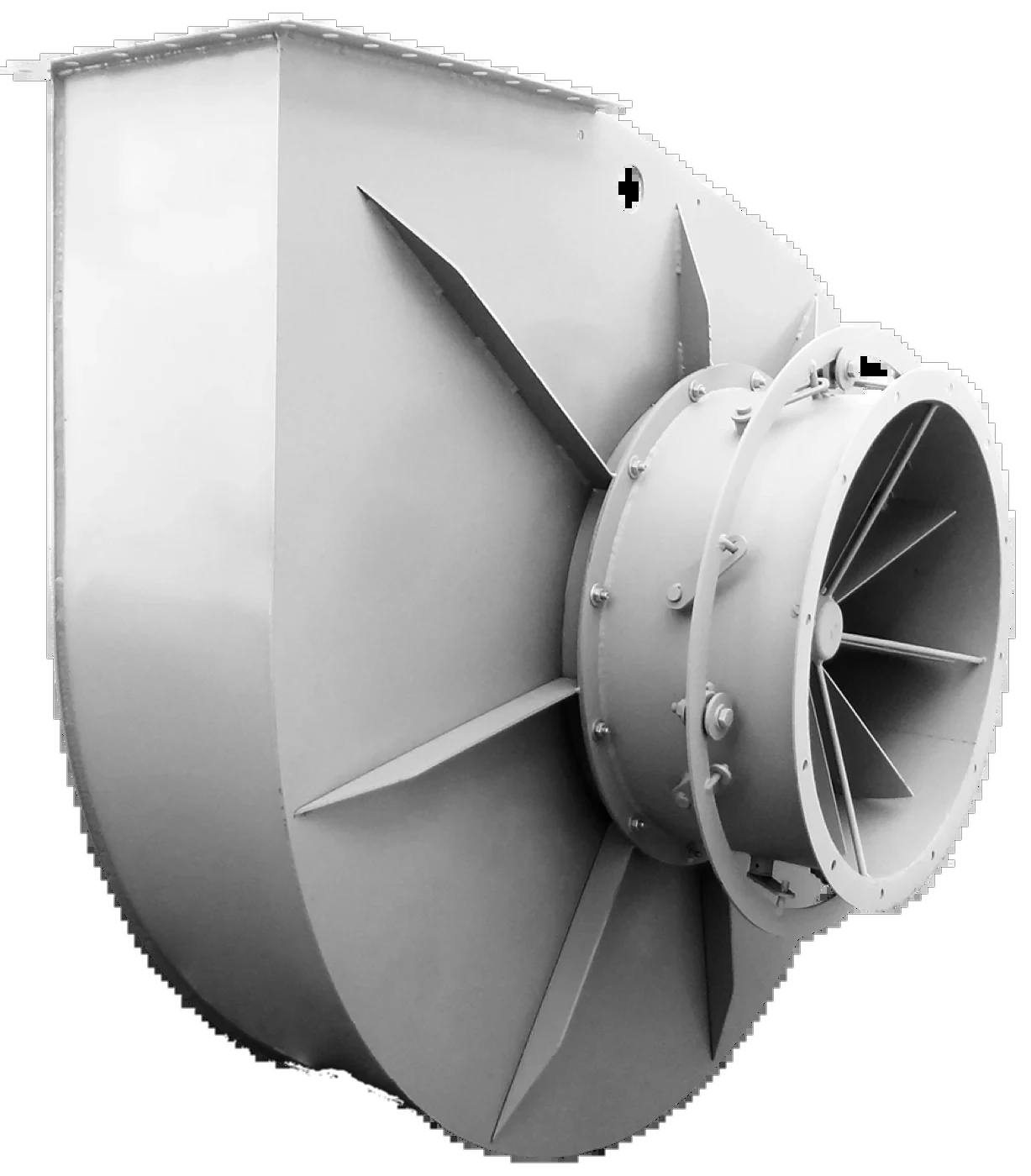

Конструкция ДН
Типоразмерный ряд ДН читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 630 мм у младшего типоразмера до 2 100 мм у старшего. Всего в ряду 11 позиций. Рабочее колесо посажено в спиральный корпус-улитку: он собирает поток с лопаток и разворачивает его в нагнетательный патрубок.
В проектной документации те же позиции записывают через знак номера — ДН №6,3, ДН №8 и так далее; изделие одно и то же, разница только в форме записи.
Партию из нескольких машин в спецификации записывают во множественном — дымососы ДН с перечислением типоразмеров и оборотов. Характеристика каждой позиции при этом берётся из той же таблицы.
Окружная скорость на конце лопатки ДН — 41,9–133,5 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ДН — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ДН 750, ДН 1000, ДН 1500, ДН 3000, и это то же самое, что «ДН на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 24, конкретный указан в таблице напротив каждой конфигурации.
Масса ДН растёт от 212 до 5 650 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
В числе самых спрашиваемых в этом ряду — дымосос ДН №9, дымосос ДН №10, дымосос ДН №6,3, дымосос ДН №12,5. Номер здесь не порядковый: он задаёт диаметр рабочего колеса, а с ним и рабочую точку, поэтому подбирают по расходу и давлению, а номер получается следствием.
Исполнения и схемы ДН
Исполнения проточной части ДН по прайсу завода: углеродистая сталь, нержавеющая AISI 430. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — нержавеющая AISI 430. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2. Отдельно в прайсе идут варианты поставки на едином постаменте, на едином вибропостаменте — это способ установки, а не материал проточной части.
Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ДН: нержавеющая AISI 430 — в 3,1 раза дороже, на едином постаменте — в 1,8 раза дороже, на едином вибропостаменте — в 1,9 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.
Климатическое исполнение ДН по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Исполнения ДН по ГОСТ
| Обозначение | Исполнение | Материал | Цена |
|---|---|---|---|
| — | Общепромышленное | Углеродистая сталь | цена в таблице ниже |
| Ж2 | Теплостойкое, до +200 °С | Углеродистая сталь | под заказ |
| К1 | Коррозионностойкое | Нержавеющая сталь | цена в таблице ниже |
| К1Ж2 | Коррозионностойкое теплостойкое | Нержавеющая сталь | под заказ |
| В | Взрывозащищённое, разнородные металлы | Углеродистая сталь, латунь | под заказ |
| ВЖ2 | Взрывозащищённое теплостойкое | Углеродистая сталь, латунь | под заказ |
| ВК1 | Взрывозащищённое коррозионностойкое | Нержавеющая сталь, латунь | под заказ |
| ВК3 | Взрывозащищённое | Алюминиевые сплавы | под заказ |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Обозначение исполнения пишут сразу после марки и типоразмера: ДН №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ДН есть цена на 2 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.
Рабочая среда и ограничения ДН
ДН работает с продуктами сгорания: дымовые газы с золой, сажей и абразивными частицами. Именно поэтому колесо дымососа делают толще и проще по форме, чем у вентилятора — оно расходуемое, и ресурс определяется составом топлива.
Схема исполнения у ДН принципиальна для цены и монтажа. Схема 1 — колесо на валу двигателя, компактно и дешевле. Схемы 3 и 5 — с промежуточным валом и подшипниковой опорой, они выносят двигатель из зоны нагрева и стоят кратно дороже.
Разрежение, создаваемое ДН, определяет тягу котла. Недобор тяги виден не по вентилятору, а по режиму горения: если дымосос подобран без запаса на зарастание тракта, через сезон котёл начинает дымить.
Подбор ДН: что нужно от заказчика
Чтобы подобрать ДН, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ДН перекрывает производительность до 210 000 м³/ч и полное давление до 10 100 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.
Типоразмер ДН №6,3 — 212–295 кг: нужна таль или автопогрузчик. С ДН №8 и старше масса начинается от 430 кг и доходит до 5 650 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Присоединительные размеры ДН заданы каталогом: диаметр патрубка от 410 до 1 650 мм по тем типоразмерам, на которые в каталоге есть чертёж. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.
Технические характеристики ДН по типоразмерам
| Типоразмер | Ø колеса, мм | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Полное давление, Па | t среды, °С | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|---|
| ДН №6,3 | 630 | 1 500 | 4 | 100L4 | 8,8 | 1 600–8 600 | 430–1 080 | 200 | 212 | 49,5 |
| ДН №6,3 | 630 | 3 000 | 15 | 160S2 | 28,6 | 3 200–17 200 | 180–4 300 | — | 295 | 99,0 |
| ДН №8 | 800 | 1 000 | 3 | 112МА6 | 7,4 | 2 500–11 500 | 360–990 | 100 | 430 | 41,9 |
| ДН №8 | 800 | 1 500 | 11 | 132М4 | 22,5 | 3 600–17 000 | 800–2 250 | — | 460 | 62,8 |
| ДН №9 | 900 | 1 000 | 5,5 | 132S6 | 12,9 | 4 000–16 500 | 450–1 260 | 100 | 500 | 47,1 |
| ДН №9 | 900 | 1 500 | 18,5 | 160М4 | 36,3 | 6 000–25 000 | 1 000–2 850 | — | 580 | 70,7 |
| ДН №10 | 1 000 | 1 000 | 11 | 160S6 | 24,5 | 5 000–24 000 | 550–1 520 | 100 | 720 | 52,4 |
| ДН №10 | 1 000 | 1 500 | 30 | 180М4 | 57,6 | 8 000–34 000 | 1 200–3 450 | — | 785 | 78,5 |
| ДН №11,2 | 1 120 | 1 000 | 15 | 160М6 | 31,6 | 7 000–31 000 | 680–1 900 | 100 | 955 | 58,6 |
| ДН №11,2 | 1 120 | 1 500 | 45 | 200L4 | 84,9 | 11 000–47 000 | 1 500–4 300 | — | 1080 | 88,0 |
| ДН №12,5 | 1 250 | 1 000 | 30 | 200L6 | 59,3 | 10 000–45 000 | 900–2 450 | 100 | 1245 | 65,4 |
| ДН №12,5 | 1 250 | 1 500 | 90 | 250М4 | 165,5 | 15 000–66 000 | 2 000–5 500 | — | 1505 | 98,2 |
| ДН №13 | 1 300 | 1 000 | 30 | 200М6 | 44,7 | 13 000–53 000 | 1 000–2 400 | 100 | 1335 | 68,1 |
| ДН №13 | 1 300 | 1 500 | 110 | 280S4 | 201 | 20 000–80 000 | 2 200–5 500 | — | 1720 | 102,1 |
| ДН №15 | 1 500 | 750 | 30 | 225М8 | 63 | 14 000–60 000 | 950–1 950 | 100 | 2065 | 58,9 |
| ДН №15 | 1 500 | 1 000 | 75 | 280S6 | 142 | 19 000–80 000 | 1 650–3 500 | — | 2350 | 78,5 |
| ДН №15 | 1 500 | 1 500 | 250 | 355S4 | 467 | 26 000–120 000 | 3 750–7 800 | — | 3320 | 117,8 |
| ДН №17 | 1 700 | 750 | 55 | 280S8 | 150 | 20 000–85 000 | 1 200–2 550 | 100 | 3015 | 66,8 |
| ДН №17 | 1 700 | 1 000 | 132 | 315М6 | 245 | 25 000–115 000 | 2 100–4 500 | — | 3650 | 89,0 |
| ДН №17 | 1 700 | 1 500 | 400 | 355МLВ4 | 716 | 40 000–170 000 | 4 800–10 100 | — | 3900 | 133,5 |
| ДН №19 | 1 900 | 750 | 110 | 315М8 | 217 | 35 000–120 000 | 1 375–3 150 | — | 4260 | 74,6 |
| ДН №19 | 1 900 | 1 000 | 250 | 355МВ6 | 457 | 45 000–162 000 | 2 500–5 625 | — | 4760 | 99,5 |
| ДН №21 | 2 100 | 750 | 160 | 355М8 | 315 | 49 000–160 000 | 1 880–3 850 | — | 5430 | 82,5 |
| ДН №21 | 2 100 | 1 000 | 355 | 355МLС6 | 676 | 62 000–210 000 | 3 390–6 880 | — | 5650 | 110,0 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ДН выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ДН без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№12,5 → 1 250 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ДН это значит, что при 1 250 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 65,4 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.
Цены ДН по конфигурациям
| Типоразмер | Двигатель, кВт | Об/мин | Схема 1, углеродистая, ₽ | Схема 1, AISI 430, ₽ | Схема 1, единый постамент, ₽ | Схема 1, вибропостамент, ₽ | Схема 3/5, углеродистая, ₽ | Схема 3/5, AISI 430, ₽ | Схема 3/5, единый постамент, ₽ | Схема 3/5, вибропостамент, ₽ |
|---|---|---|---|---|---|---|---|---|---|---|
| ДН №6,3 | без двигателя | — | 139 890 | 515 750 | 293 010 | 320 390 | 435 990 | 773 730 | 713 280 | 773 250 |
| ДН №6,3 | 5,5 | 1 500 | 146 820 | 529 890 | 303 710 | 331 090 | 449 920 | 794 190 | 738 270 | 798 240 |
| ДН №8 | без двигателя | — | 210 000 | 759 330 | 425 480 | 463 130 | 506 420 | 937 170 | 800 620 | 860 590 |
| ДН №8 | 11 | 1 000 | 231 030 | 787 600 | 477 600 | 480 320 | 551 160 | 946 770 | 864 770 | 924 740 |
| ДН №8 | 15 | 1 500 | 230 160 | 827 840 | 439 620 | 477 270 | 550 300 | 949 060 | 860 490 | 920 460 |
| ДН №9 | без двигателя | — | 247 110 | 773 470 | 463 130 | 511 060 | 566 470 | 1 026 580 | 955 420 | 1 049 120 |
| ДН №9 | 11 | 1 000 | 266 290 | 871 680 | 529 010 | 576 930 | 597 990 | 1 123 160 | 1 003 060 | 1 096 770 |
| ДН №9 | 15 | 1 500 | 265 420 | 871 680 | 528 790 | 576 710 | 597 130 | 1 123 160 | 1 002 810 | 1 096 510 |
| ДН №10 | без двигателя | — | 315 160 | 918 110 | 535 020 | 586 360 | 652 890 | 1 281 670 | 1 037 880 | 1 131 590 |
| ДН №10 | 11 | 1 000 | 385 230 | 974 640 | 581 850 | 633 190 | 684 420 | 1 333 470 | 1 085 310 | 1 178 900 |
| ДН №10 | 30 | 1 500 | 426 230 | 1 083 140 | 659 390 | 710 730 | 725 420 | 1 432 080 | 1 173 630 | 1 267 340 |
| ДН №11,2 | без двигателя | — | 416 420 | 1 531 160 | 748 270 | 833 850 | 820 710 | 1 618 930 | 1 357 230 | 1 488 420 |
| ДН №11,2 | 22 | 1 000 | 479 660 | 1 682 610 | 906 280 | 991 850 | 883 950 | 1 776 920 | 1 514 460 | 1 645 650 |
| ДН №11,2 | 45 | 1 500 | 502 320 | 1 709 530 | 990 290 | 1 075 860 | 906 620 | 1 903 680 | 1 610 290 | 1 741 480 |
| ДН №12,5 | без двигателя | — | 651 120 | 1 865 140 | 990 280 | 1 127 200 | 741 970 | 2 200 430 | 1 557 760 | 1 703 860 |
| ДН №12,5 | 30 | 1 000 | 781 760 | 2 036 860 | 1 137 460 | 1 274 380 | 905 170 | 2 402 410 | 1 719 590 | 1 869 520 |
| ДН №12,5 | 55 | 1 500 | 842 960 | 2 046 590 | 1 232 050 | 1 368 970 | 966 370 | 2 444 960 | 1 734 450 | 1 884 380 |
| ДН №12,5 | 75 | 1 500 | 867 900 | 2 149 540 | 1 315 560 | 1 452 480 | 991 300 | 2 547 900 | 1 774 690 | 1 924 610 |
| ДН №12,5 | 90 | 1 500 | 1 015 230 | 2 287 670 | 1 386 830 | 1 523 750 | 1 138 640 | 2 593 660 | 1 907 640 | 2 057 570 |
| ДН №13 | без двигателя | — | 845 230 | 1 971 800 | 1 084 070 | 1 220 990 | 1 008 380 | 2 402 950 | 1 637 560 | 1 806 230 |
| ДН №15 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 2 340 710 | 4 216 260 | 2 929 330 | 3 387 660 |
| ДН №17 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 2 548 910 | 4 811 600 | 3 366 700 | 3 825 020 |
| ДН №19 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 4 375 860 | 8 160 490 | 5 553 090 | 6 011 420 |
| ДН №21 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 5 238 000 | 10 137 620 | 6 675 820 | 7 134 150 |
| ДН №22 | без электродвигателя | — | по запросу | по запросу | по запросу | по запросу | 6 611 390 | 13 239 420 | 7 653 710 | 8 112 030 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Цены на ДН розничные, с НДС. Актуальность цены и размер индивидуальной скидки подтверждает менеджер: скидка зависит от объёма партии, исполнения и условий оплаты.
Строки «без двигателя» — это поставка без электродвигателя, она дешевле; цена «от» в шапке страницы посчитана по самой дешёвой конфигурации в сборе с двигателем, поэтому она выше минимума по таблице.
В прайсе завода есть также ДН №22 — его нет в таблице характеристик выше, потому что в печатном каталоге Аквента этого типоразмера нет. Расход, полное давление и массу по нему запрашивайте у инженера: выдумывать их мы не будем.
Габаритные и присоединительные размеры ДН
| Типоразмер | Исполн. | А, мм | D, мм | D1, мм | F1, мм | F2, мм | F3, мм | F4, мм | F5, мм | F6, мм | H, мм | Lmax, мм | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | S, мм | S1, мм | S2, мм | d, мм | d1, мм | d2, мм | f1, мм | f2, мм | h, мм | nотв., шт | n1отв., шт | n2отв., шт | n3отв., шт | n4отв., шт | Ln, мм | L6, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ДН №6,3 | 1 | — | 410 | 418 | 460 | 315 | 240 | 366 | 285 | 366 | 285 | 532 | 150 | 178 | — | 330 | — | — | 610 | — | — | 12 | 15 | 14 | 122 | 95 | 413 | 12 | 12 | 3 | 3 | 4 | 774 | — |
| ДН №6,3 | 3 | 410 | 418 | 460 | 315 | 240 | 366 | 285 | 366 | 285 | 660 | 1435 | 178 | 276 | 164 | 440 | 440 | — | 590 | — | — | 12 | 15 | 14 | 122 | 95 | 413 | 12 | 12 | 3 | 3 | 6 | 150 | — |
| ДН №8 | 1 | 520 | 530 | 570 | 400 | 30 | 450 | 354 | 450 | 354 | 582 | 1010 | 210 | 298 | — | 330 | — | — | 610 | — | — | 12 | 15 | 24 | 90 | 118 | 523 | 12 | 16 | 3 | 5 | 4 | 300 | — |
| ДН №8 | 3 | — | 520 | 530 | 570 | 400 | 30 | 450 | 354 | 450 | 354 | 790 | 300 | 210 | 321 | — | 500 | — | 555 | — | — | 12 | 15 | 24 | 90 | 118 | 523 | 12 | 16 | 3 | 5 | 6 | 1672 | — |
| ДН №9 | 1 | 585 | 530 | 570 | 450 | 338 | 500 | 388 | 500 | 388 | 585 | 1050 | 229 | 318 | — | 330 | — | — | 610 | — | — | 12 | 14 | 24 | 100 | 97 | 593 | 12 | 18 | 4 | 5 | 4 | 300 | — |
| ДН №9 | 3 | 585 | 530 | 570 | 450 | 338 | 500 | 388 | 500 | 388 | 580 | 1690 | 229 | 277 | — | 500 | 500 | — | 652 | — | — | 12 | 14 | 24 | 100 | 97 | 593 | 12 | 18 | 4 | 5 | 6 | 300 | — |
| ДН №10 | 1 | 620 | 660 | 702 | 512 | 375 | 571,5 | 437,5 | 571,5 | 437,5 | 600 | 1160 | 248 | 336 | — | 330 | — | — | 610 | — | — | 12 | 17 | 24 | 63,5 | 87,5 | 700 | 12 | 28 | 5 | 9 | 4 | 300 | — |
| ДН №11,2 | 1 | 694 | 660 | 702 | 630 | 430 | 710 | 475 | 710 | 475 | 700 | 1402 | 275 | 367 | — | 565 | — | — | 760 | — | — | 12 | 14 | 24 | 71 | 67,8 | 784 | 12 | 34 | 7 | 10 | 4 | 300 | — |
| ДН №11,2 | 3 | 694 | 660 | 702 | 630 | 430 | 710 | 475 | 710 | 475 | 700 | 2115 | 275 | 343 | — | 800 | 500 | — | 760 | — | — | 12 | 14 | 24 | 71 | 67,8 | 784 | 12 | 34 | 7 | 10 | 6 | 300 | — |
| ДН №12,5 | 1 | 816 | 836 | 870 | 625 | 470 | 675 | 520 | 675 | 520 | 730 | 1445 | 298 | 333 | — | 565 | — | — | 760 | — | — | 12 | 16 | 24 | 135 | 104 | 867 | 16 | 20 | 5 | 5 | 4 | 400 | — |
| ДН №12,5 | 3 | 816 | 836 | 870 | 625 | 470 | 675 | 520 | 675 | 520 | 730 | 2230 | 298 | 368 | — | 800 | 570 | — | 760 | — | — | 12 | 16 | 24 | 135 | 104 | 867 | 16 | 20 | 5 | 5 | 6 | 400 | — |
| ДН №13 | 1 | 816 | 836 | 870 | 625 | 580 | 675 | 630 | 675 | 630 | 760 | 1657 | 350 | 368 | — | 565 | — | — | 760 | — | — | 12 | 19 | 24 | 90 | 75,6 | 1040 | 16 | 38 | 10 | 9 | 4 | 400 | — |
| ДН №13 | 3 | 816 | 836 | 870 | 625 | 580 | 675 | 630 | 675 | 630 | 760 | 2800 | 420 | 423 | — | 800 | 661 | — | 760 | — | — | 12 | 19 | 24 | 90 | 75,6 | 1040 | 16 | 38 | 10 | 9 | 6 | 400 | — |
| ДН №19 | 3 | 1235 | 1245 | 1325 | 950 | 707 | 1070 | 820 | 1070 | 820 | 622 | 3650 | 508,5 | 300 | 300 | 255 | 800 | 764 | 890 | 710 | 1740+1437 | 20 | 18 | 36 | 267,5 | 205 | 1230 | 16 | 16 | 4 | 4 | 12 | 330 | 500 |
| ДН №21 | 3 | 1365 | 1650 | 1720 | 1050 | 780 | 1125 | 860 | 1125 | 860 | 622 | 3722 | 548 | 355 | 335 | 259 | 800 | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — | 430 | — |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Размеры ДН даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; Lmax — наибольшая длина; L — длина; d — диаметр крепёжных отверстий; nотв. — количество крепёжных отверстий; D1 — диаметры присоединения; L1, L2, L3, L4, L5, L6 — длины; F1, F2, F3, F4, F5, F6, f1, f2 — размеры патрубка и фланца; S, S1, S2 — шаги отверстий; d1, d2 — диаметры отверстий; n1отв., n2отв., n3отв., n4отв. — количество отверстий по группам; А, h — габариты корпуса и основания; Ln — обозначения из каталога. Прочерк означает, что размер для этого исполнения не нормируется.
В таблице нет ДН №15, ДН №17: в печатном каталоге Аквента размеры по ним набраны с ошибкой, и публиковать сомнительные числа мы не будем. Чертёж с размерами по этим типоразмерам инженер пришлёт по запросу.

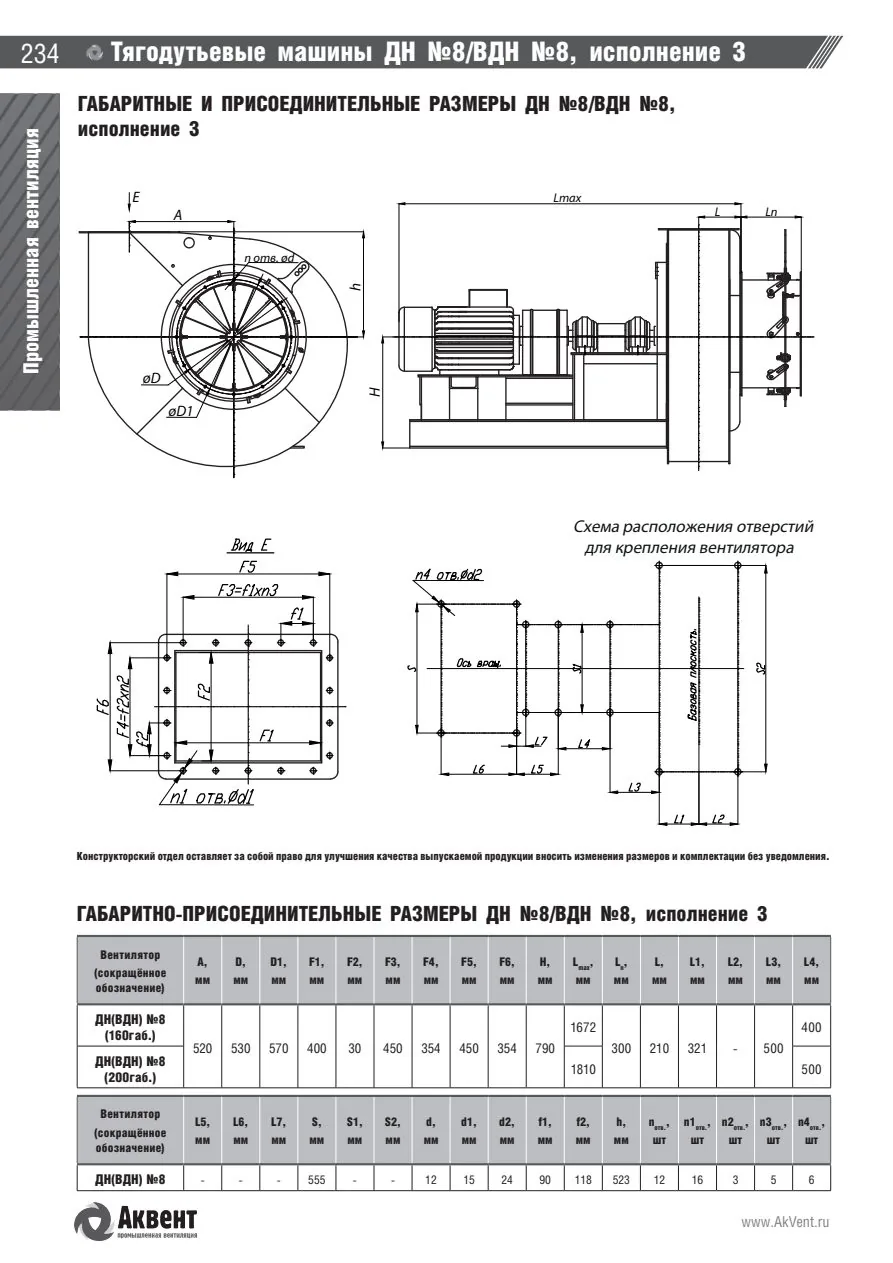

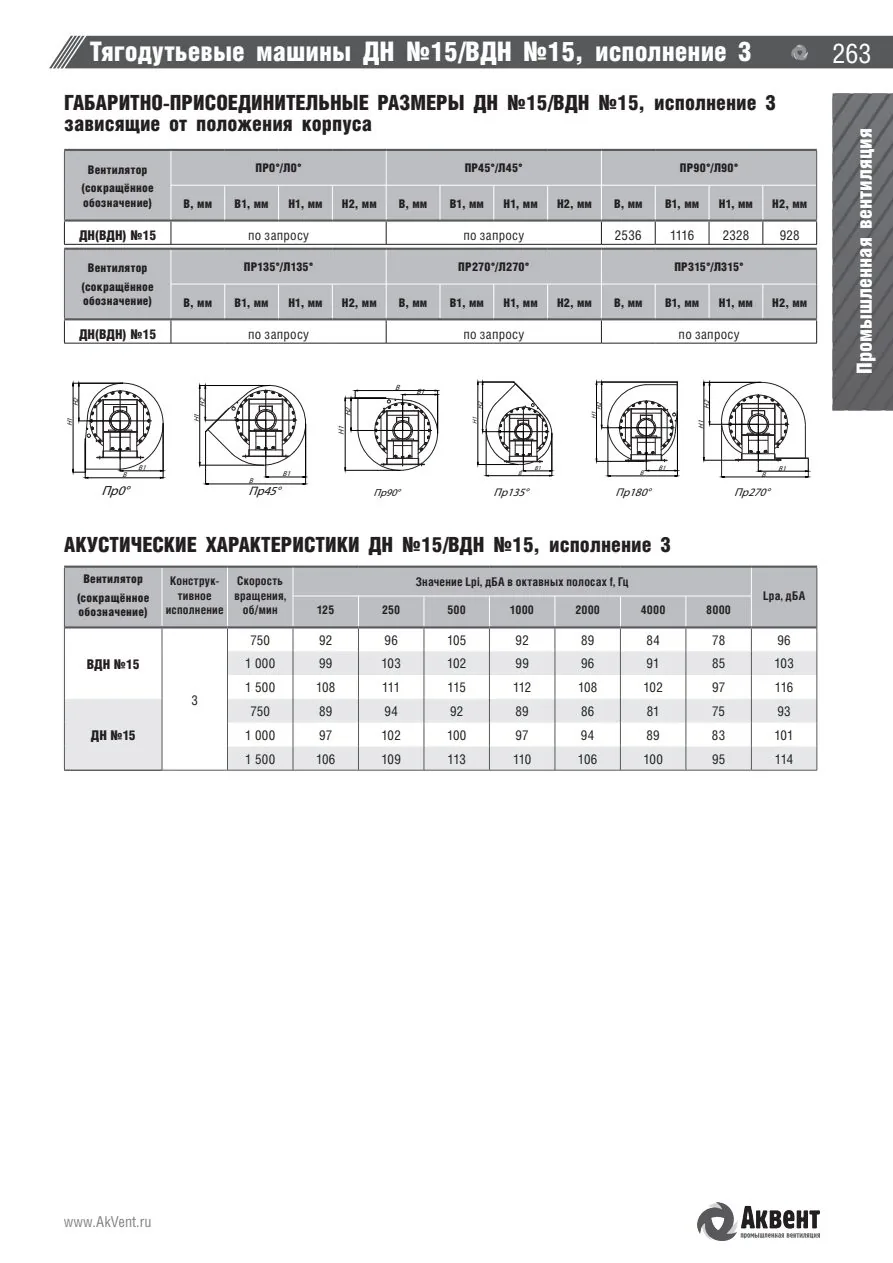

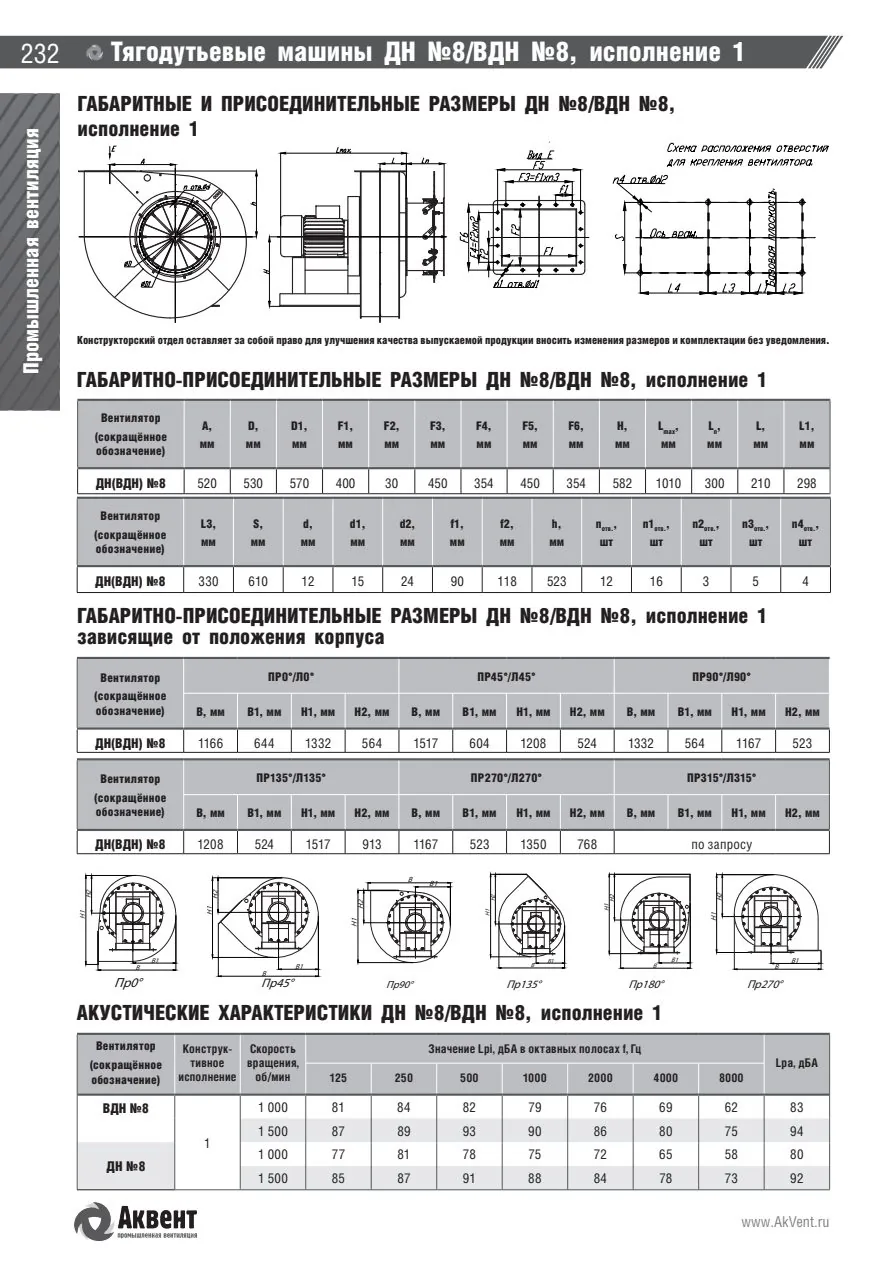

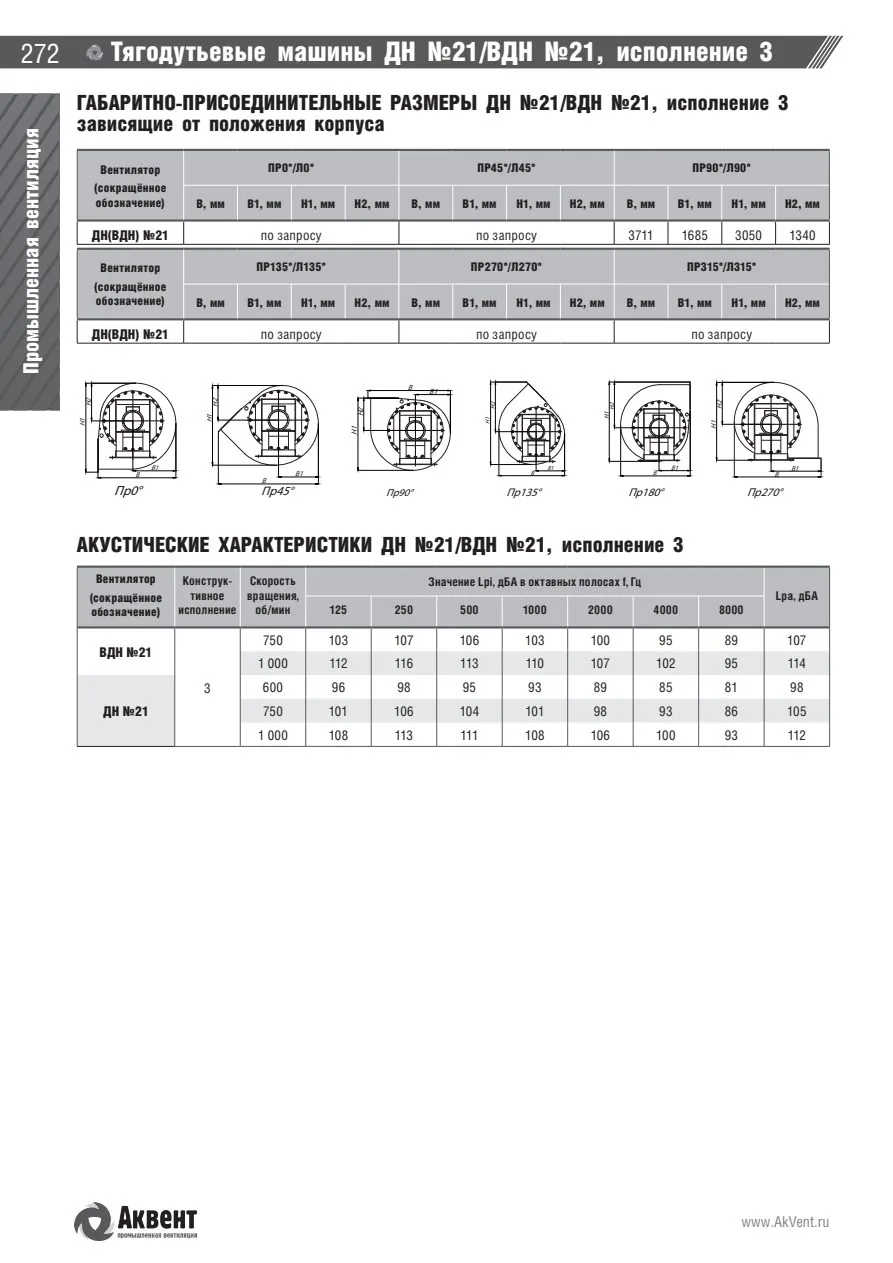

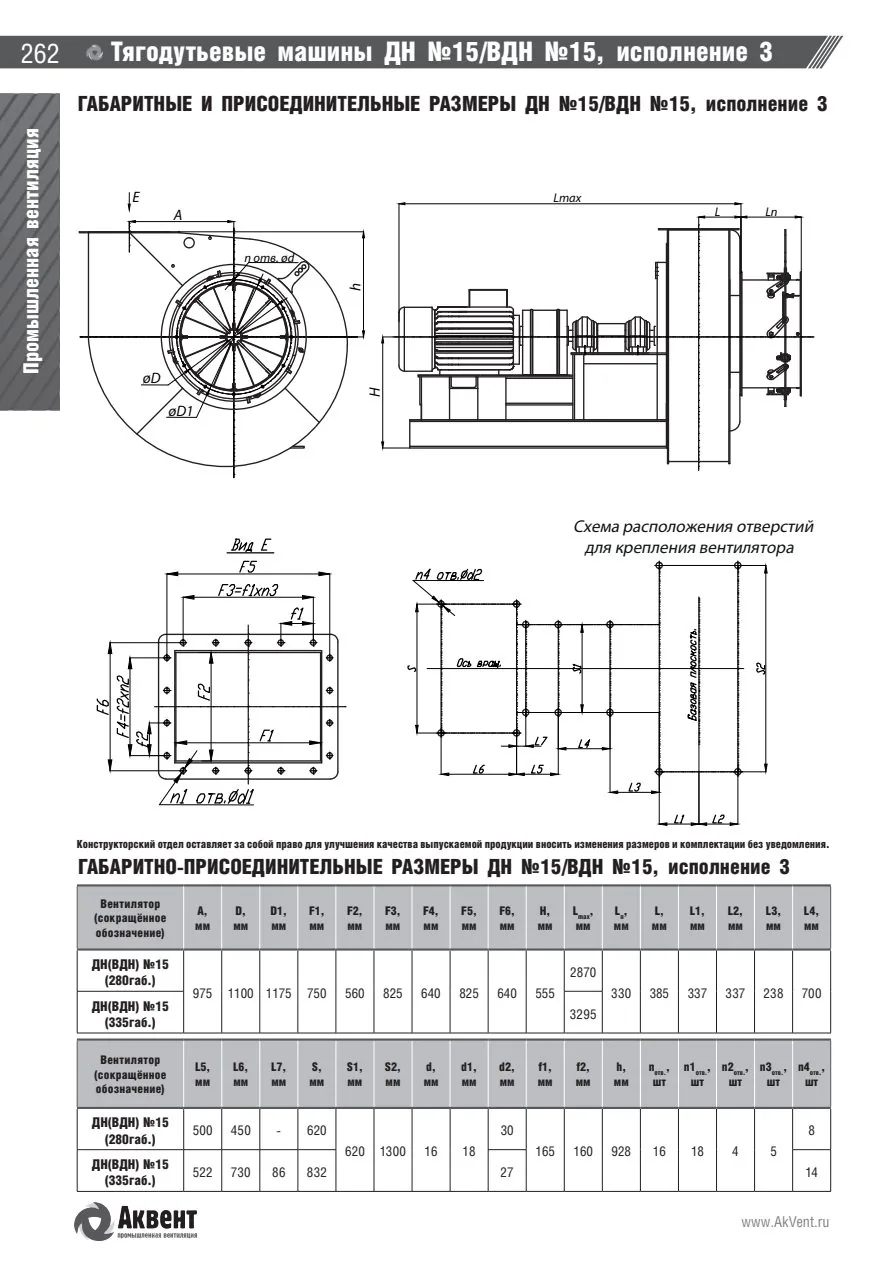

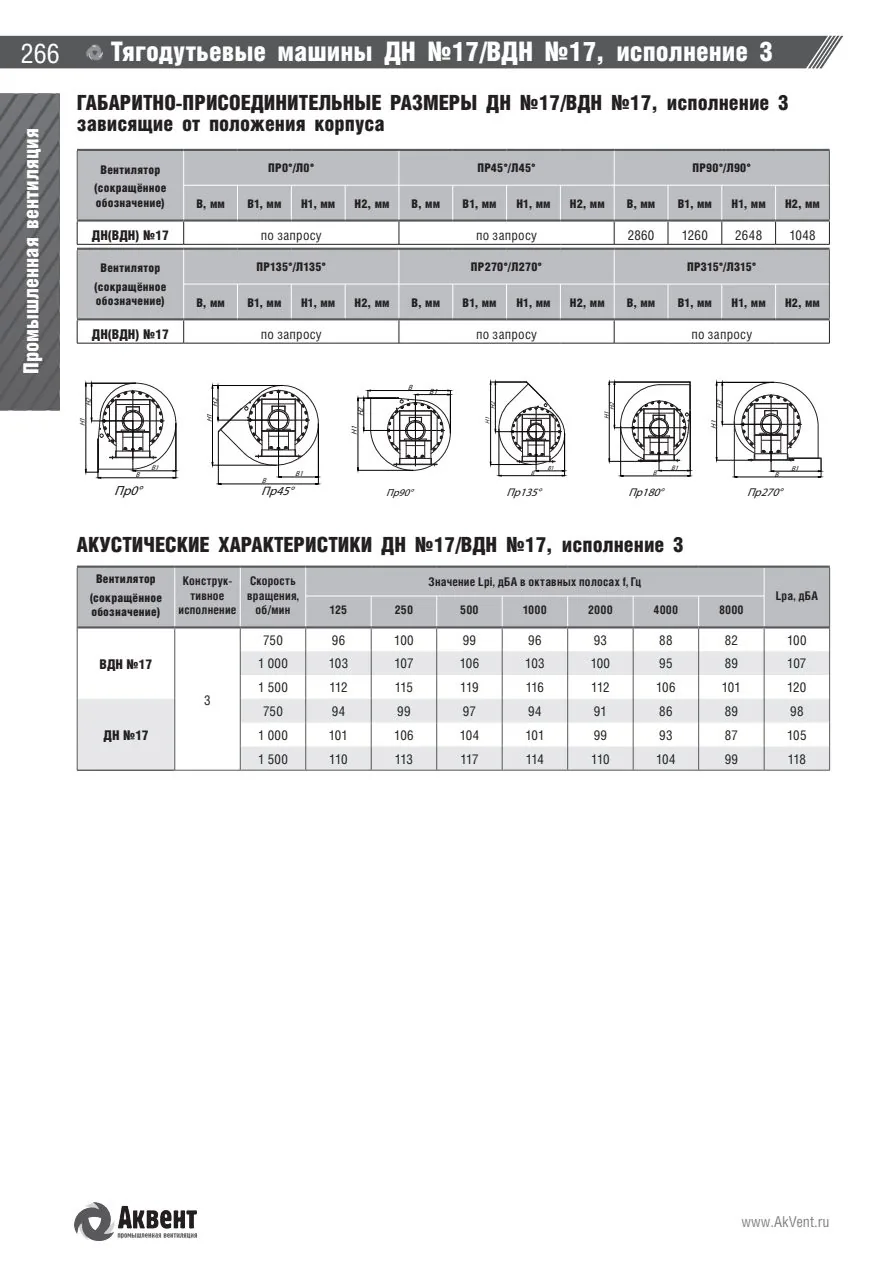

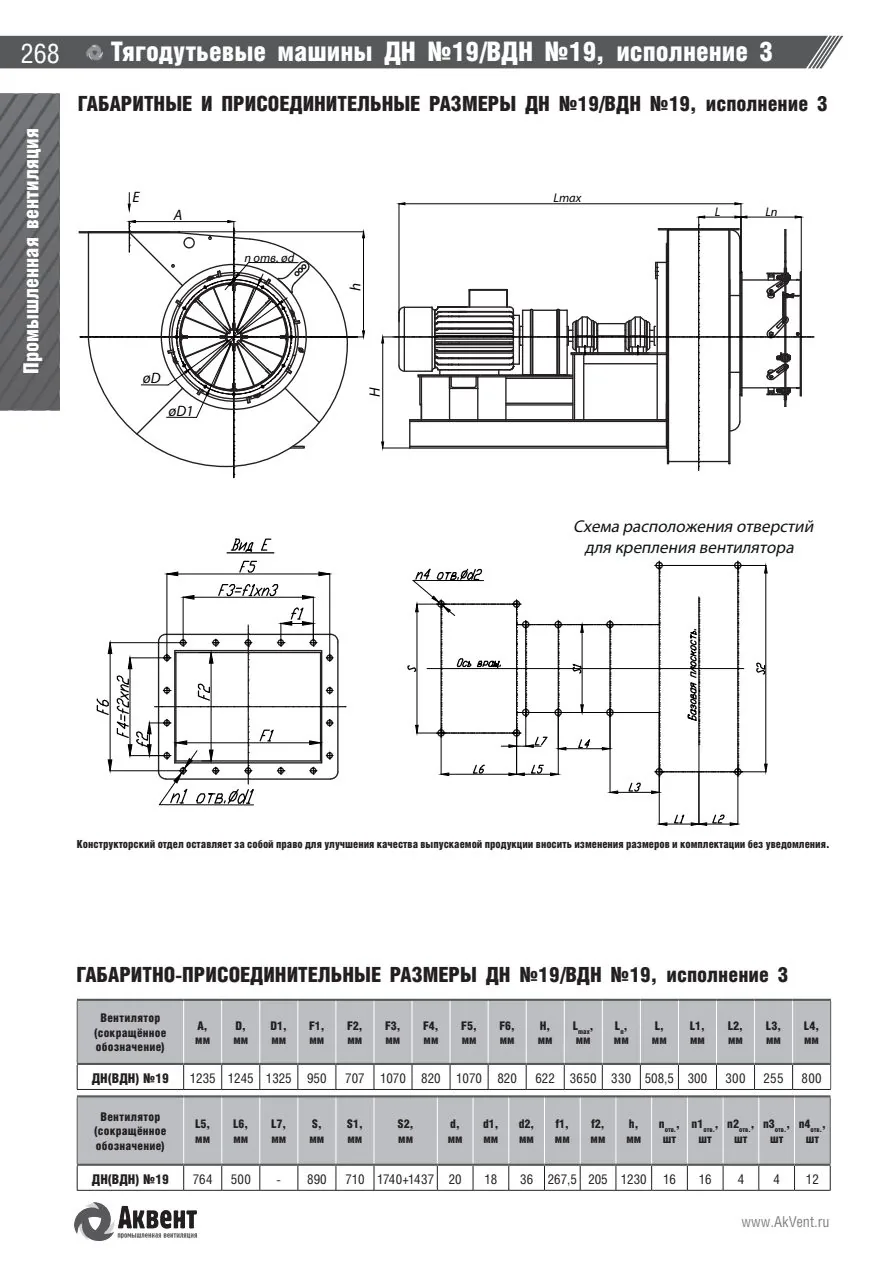

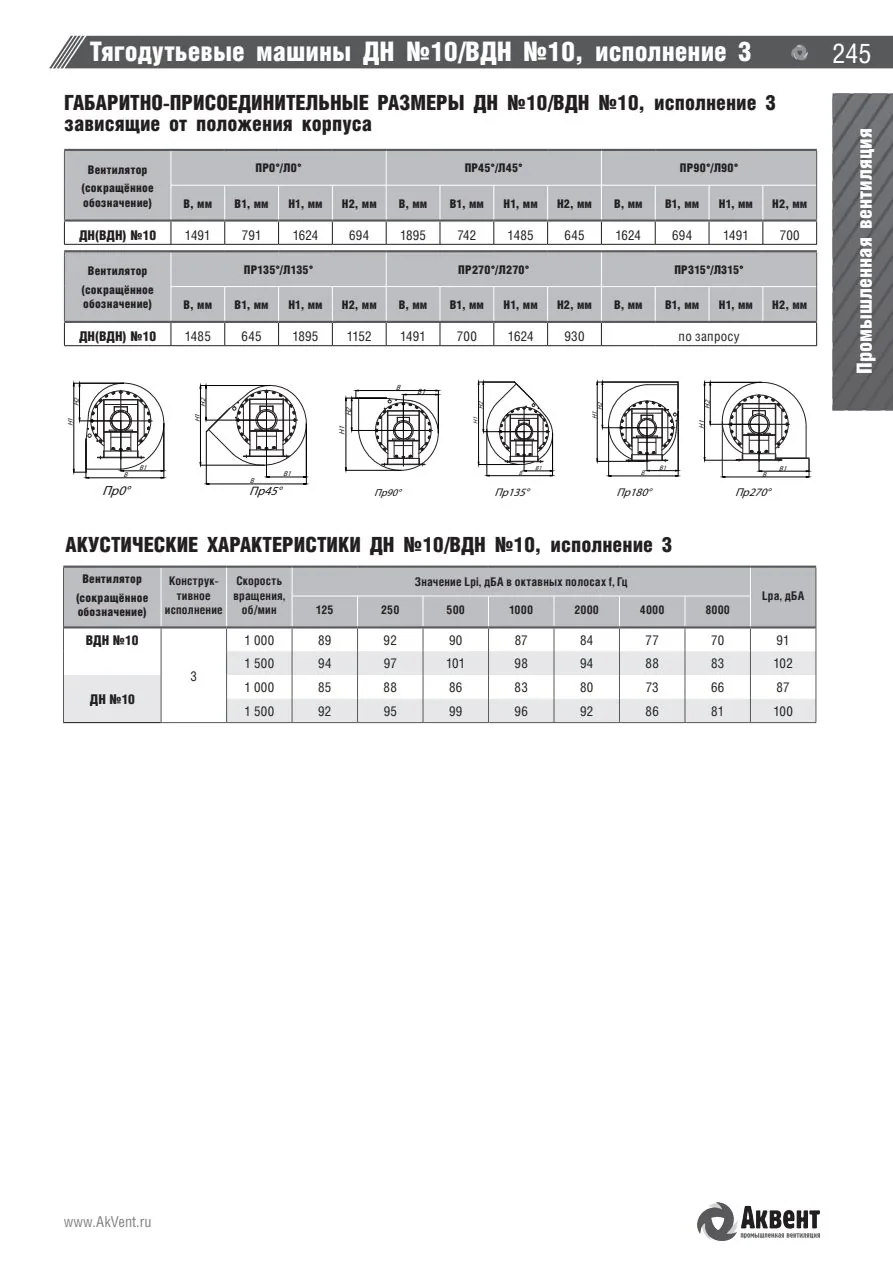

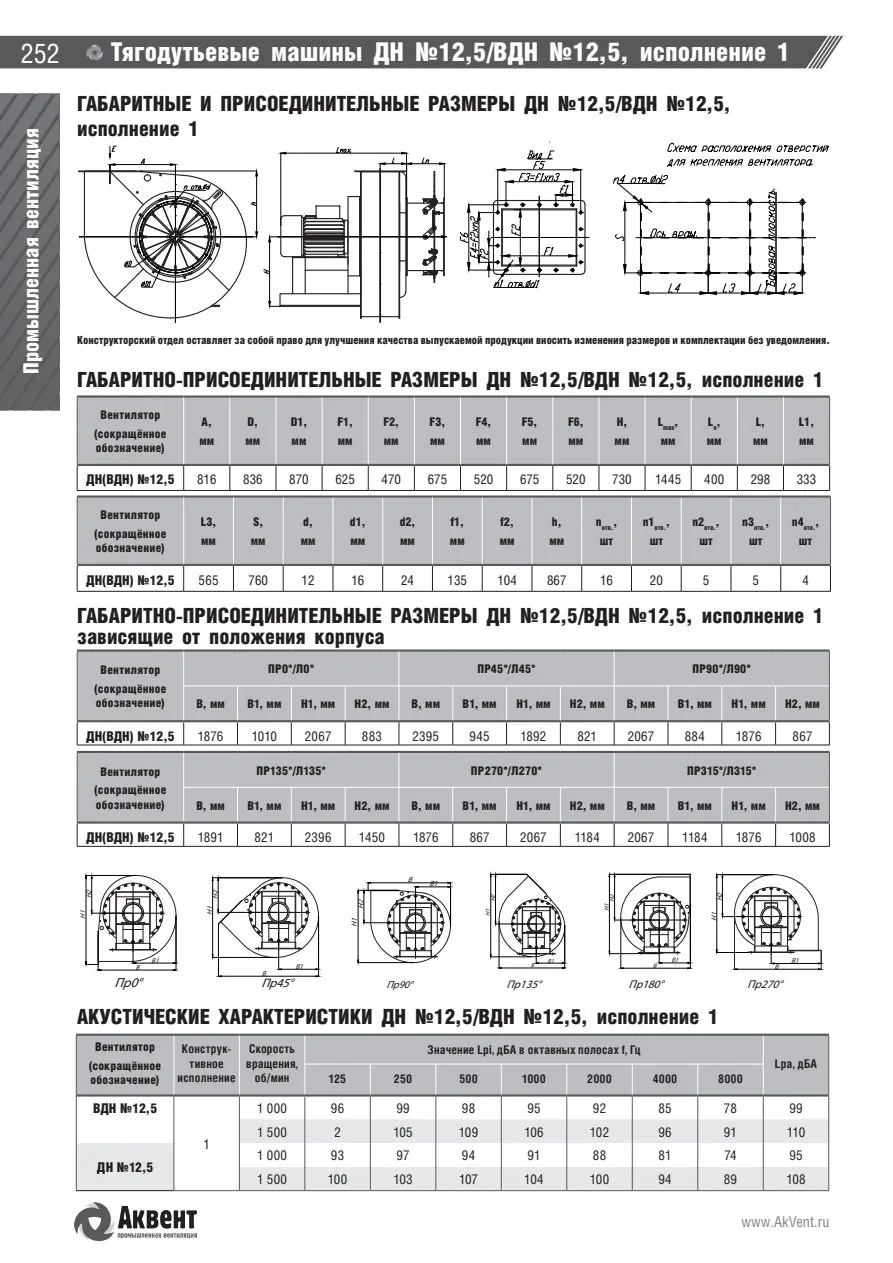

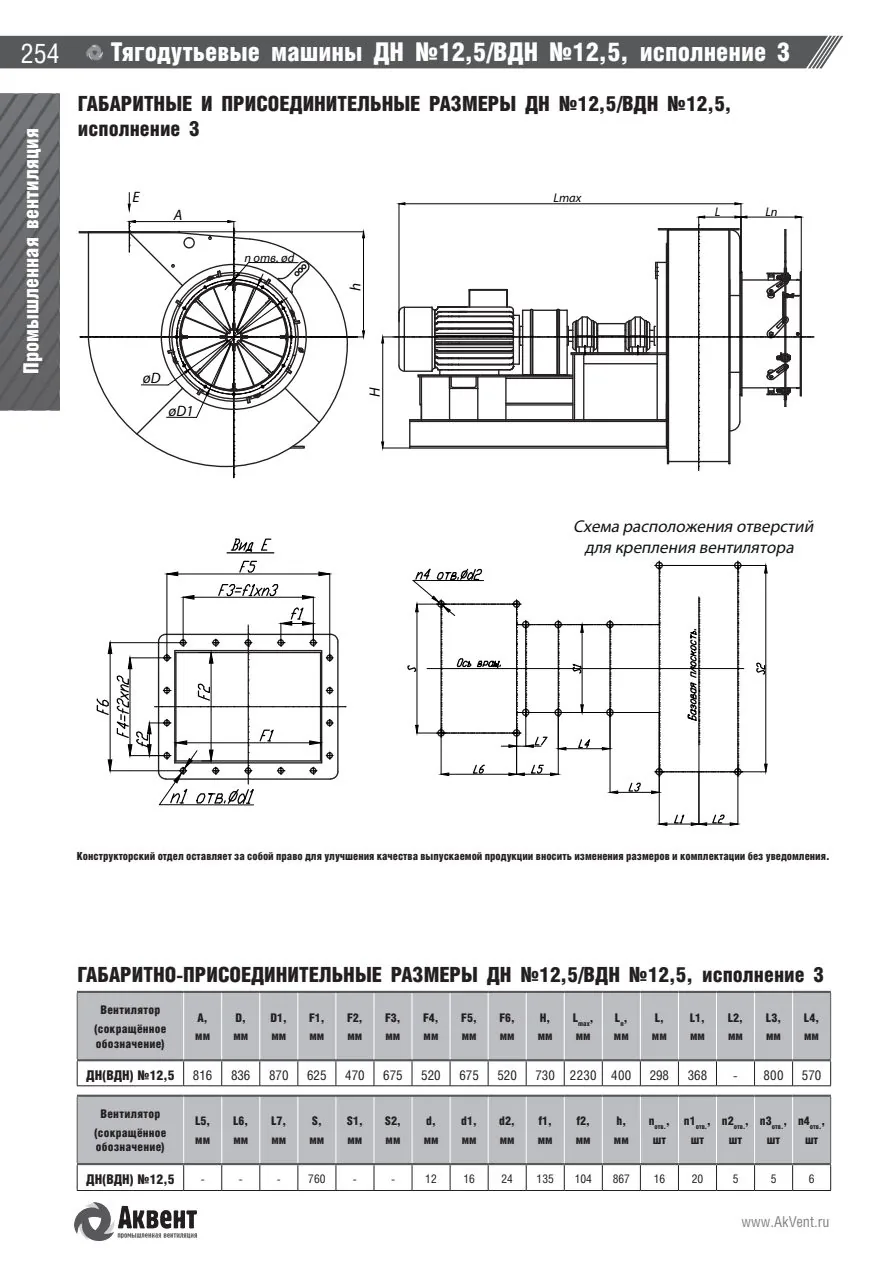

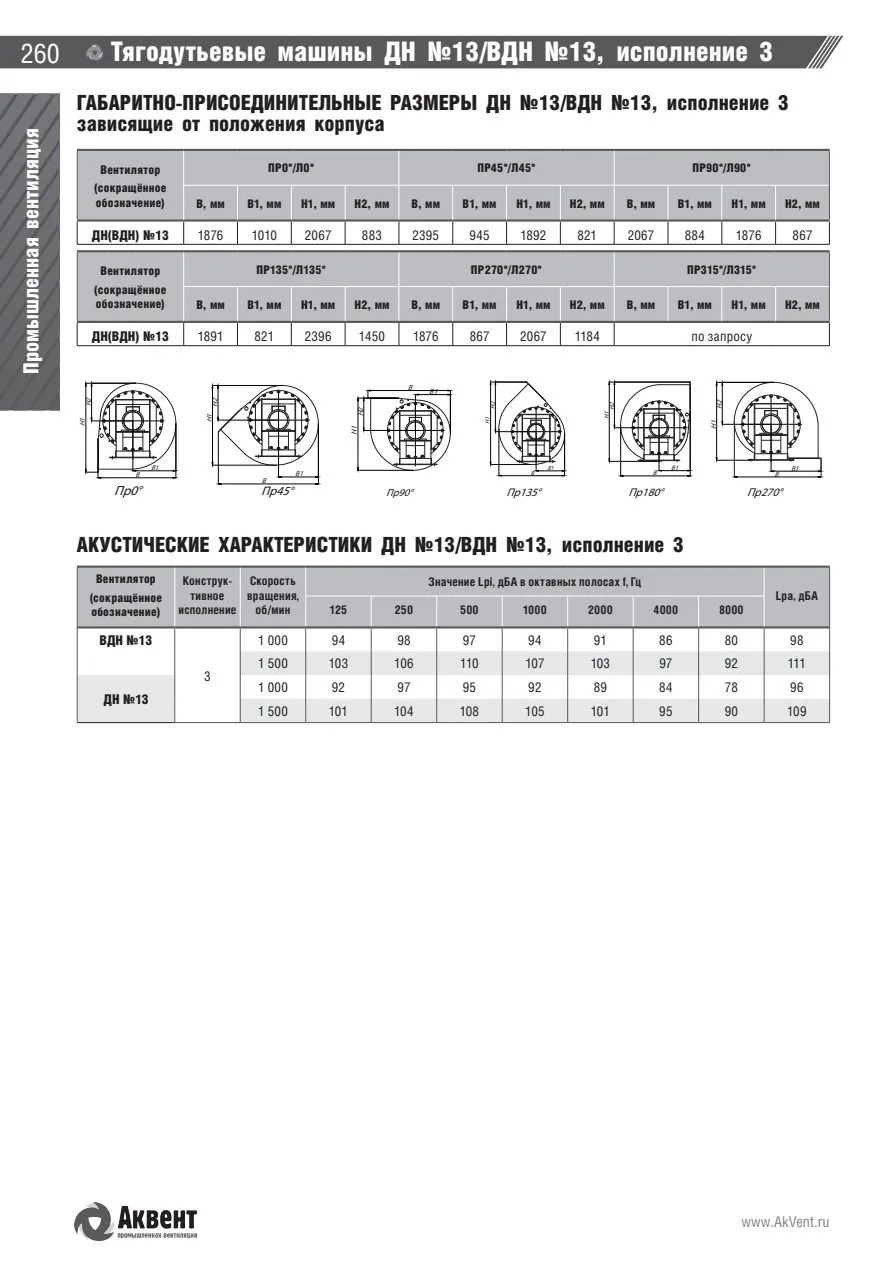

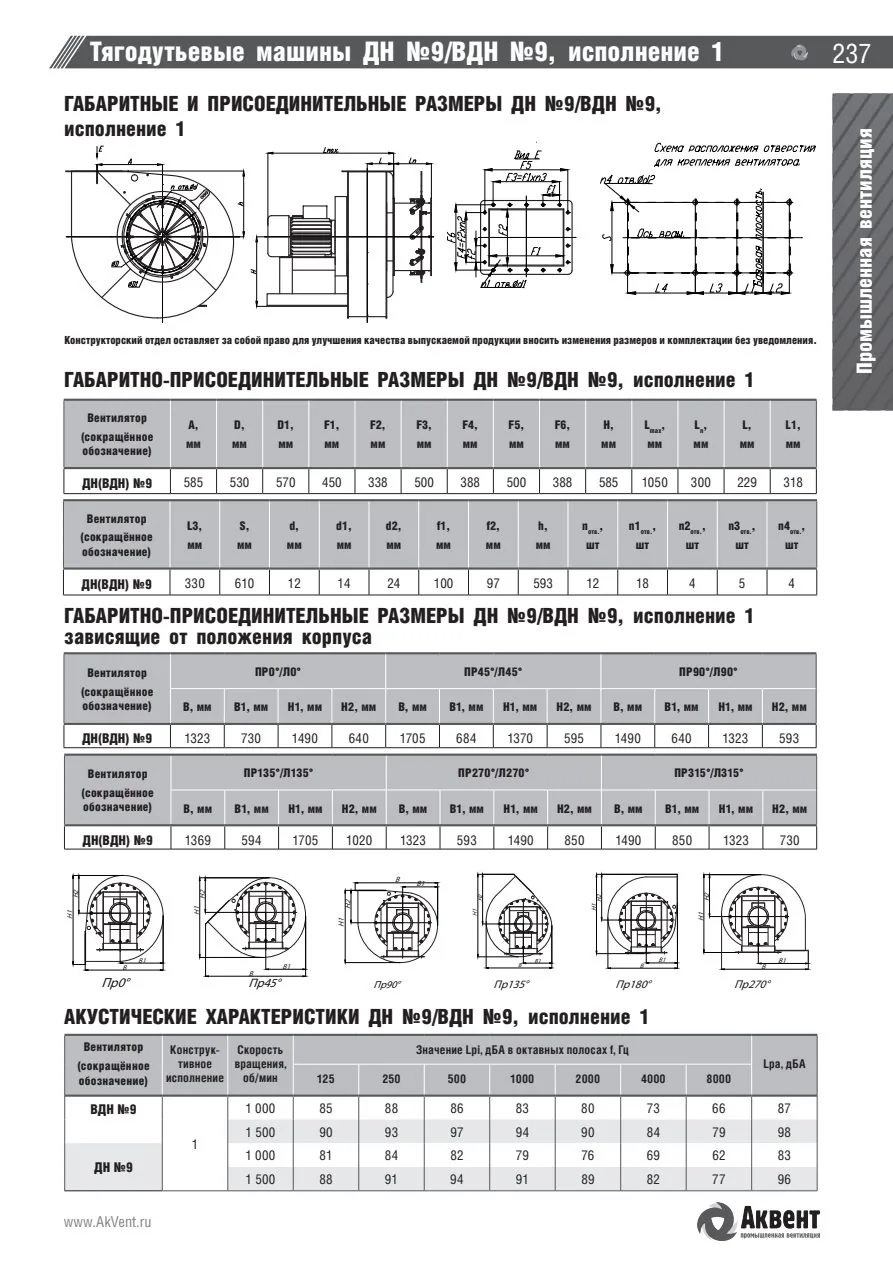

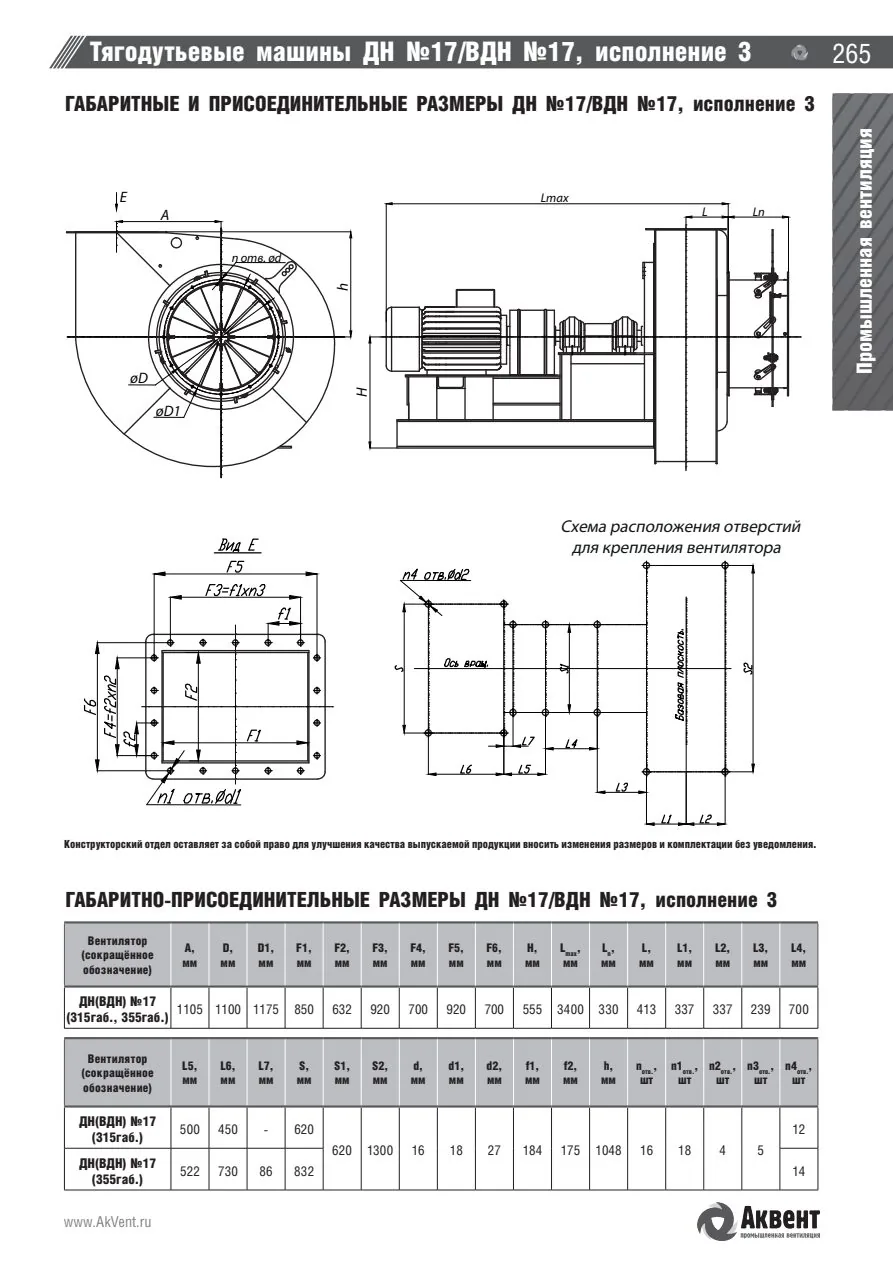

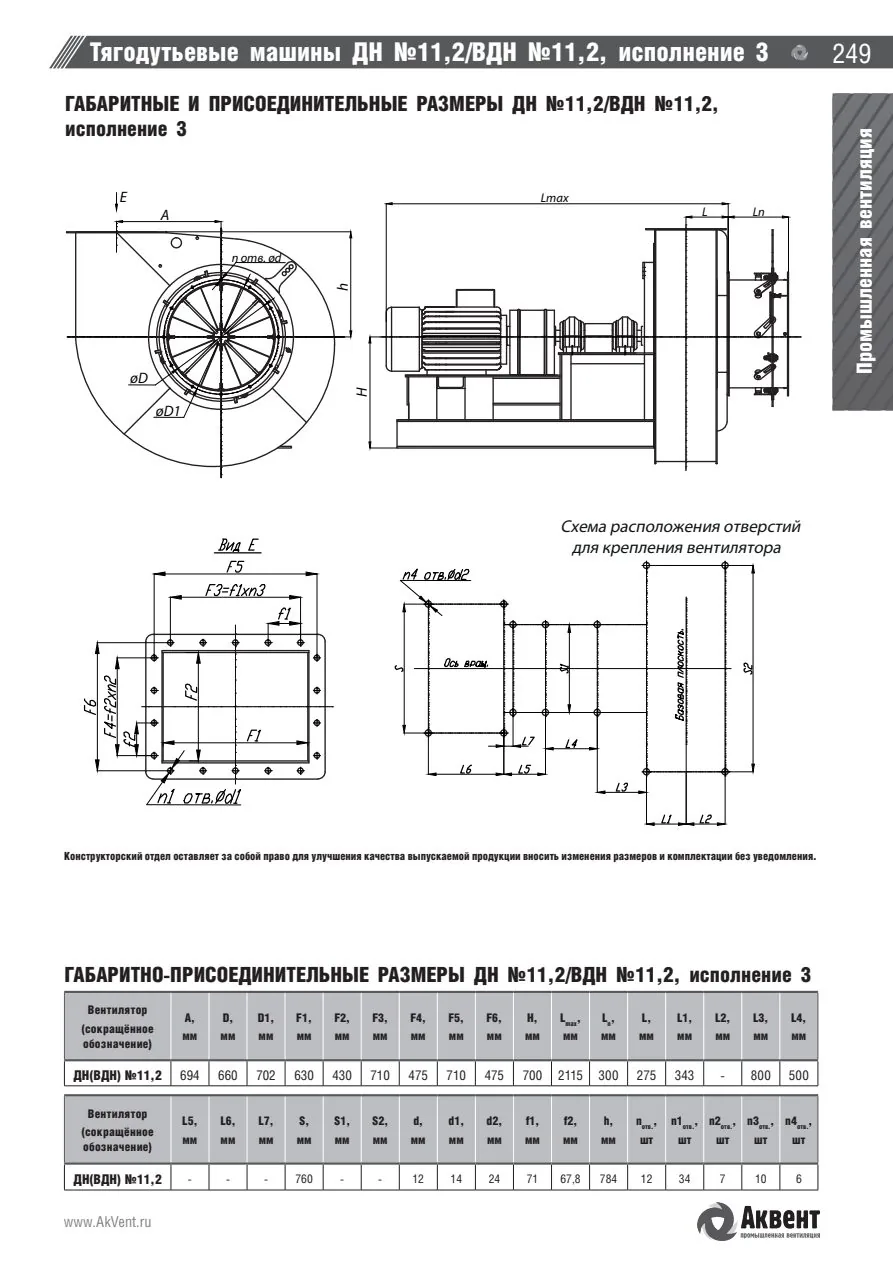

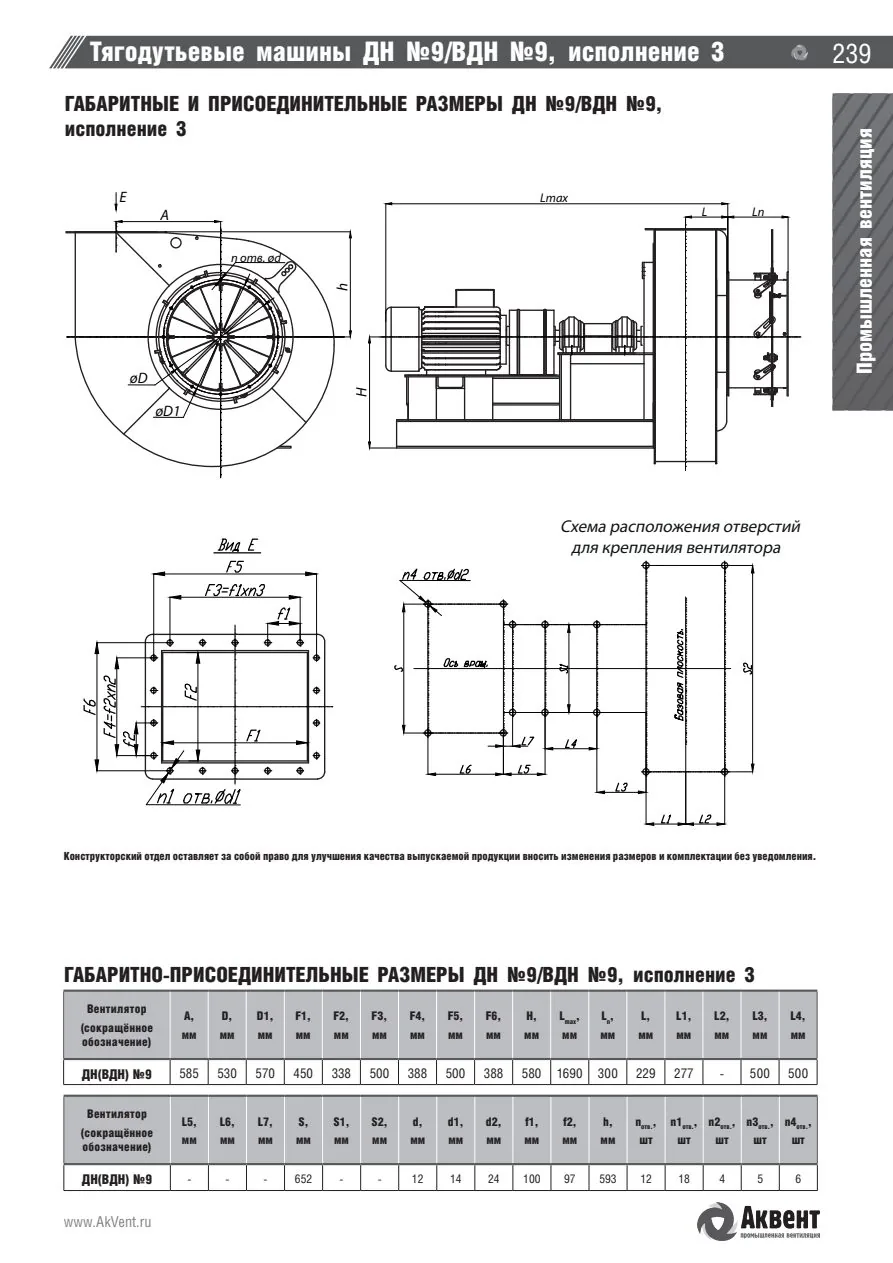

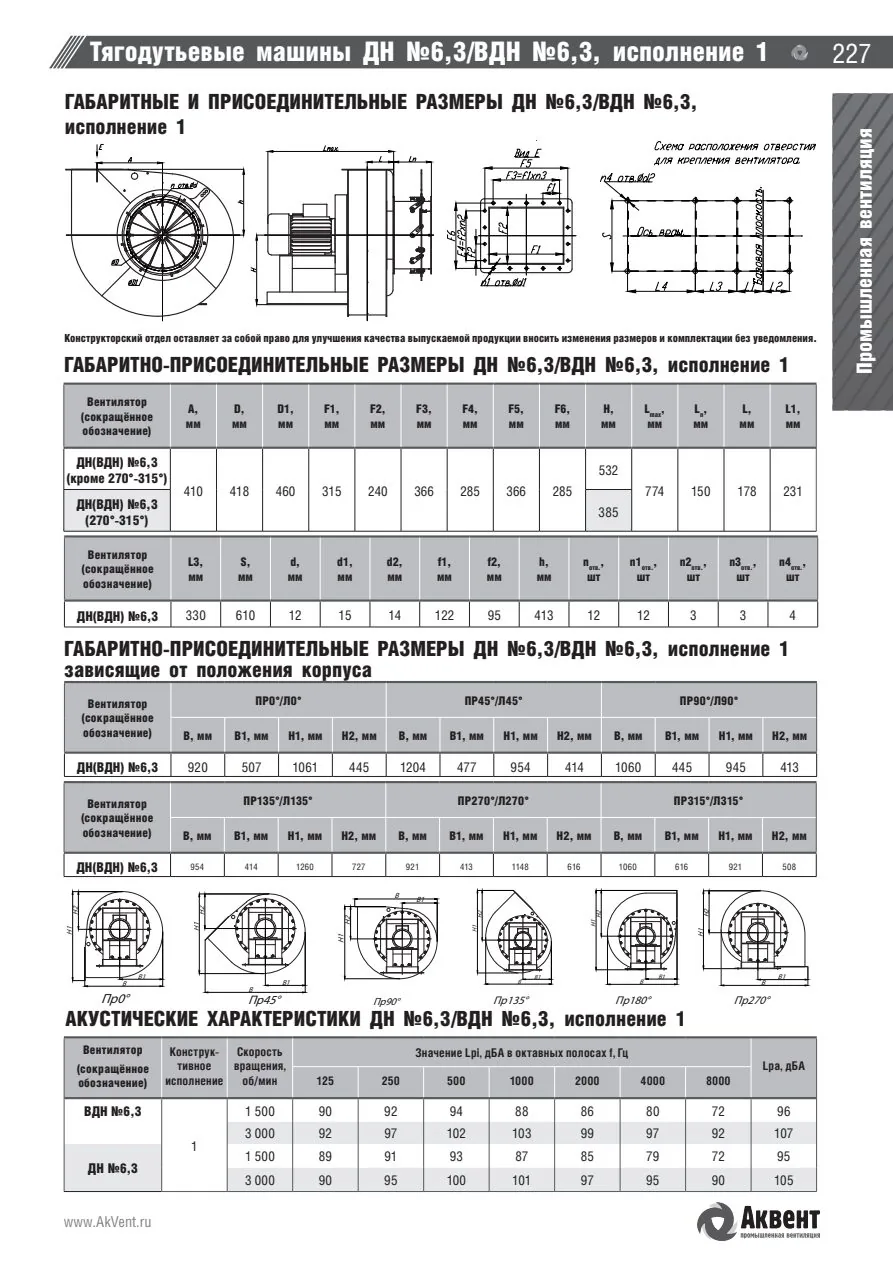

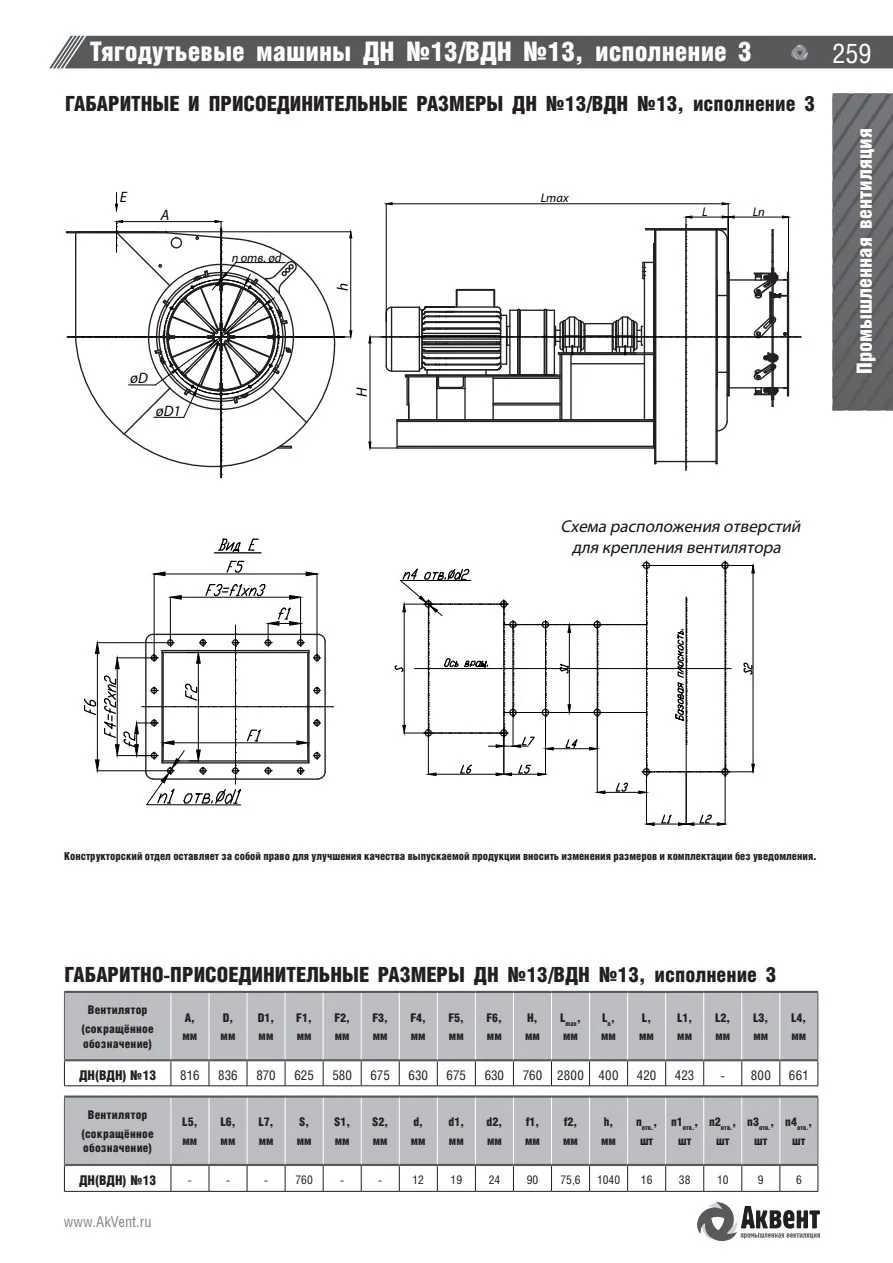

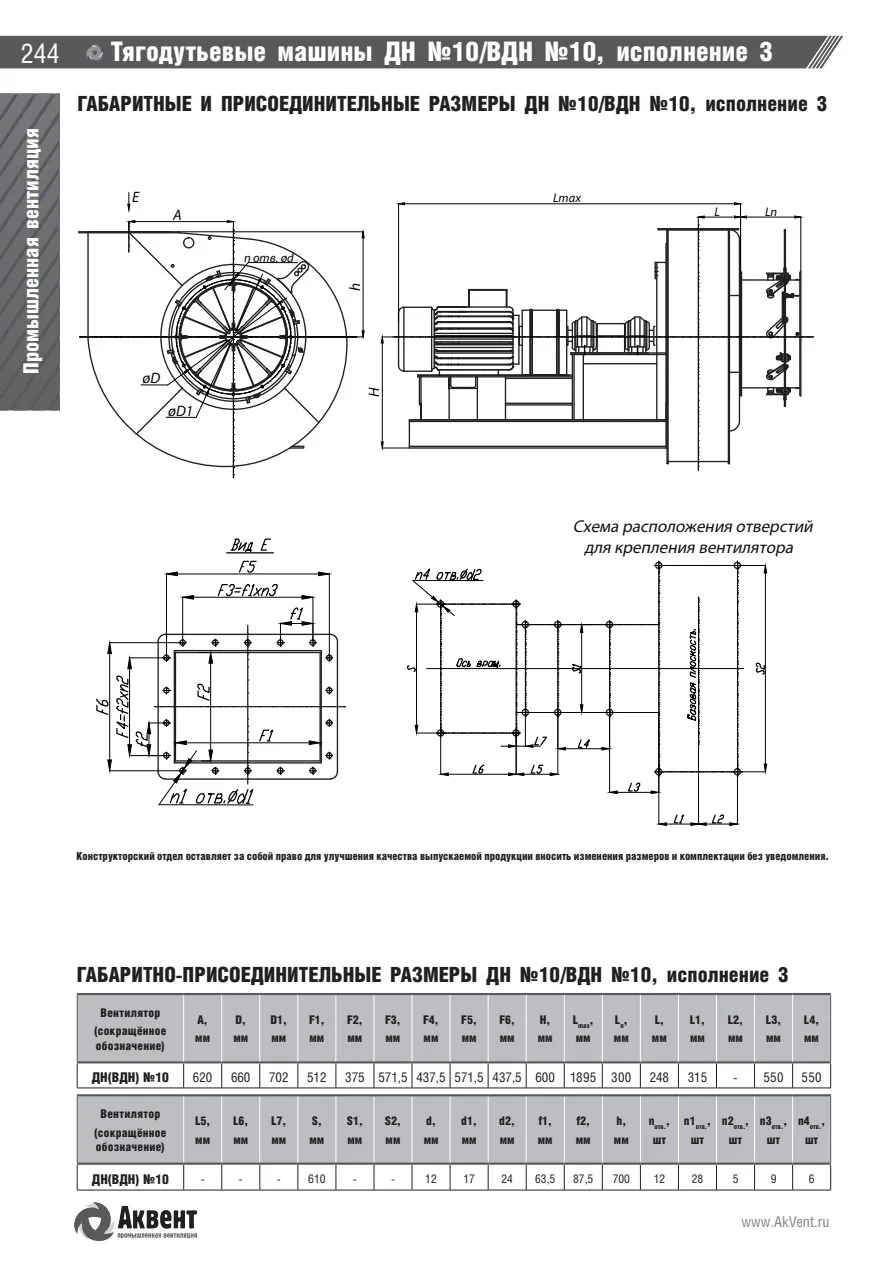

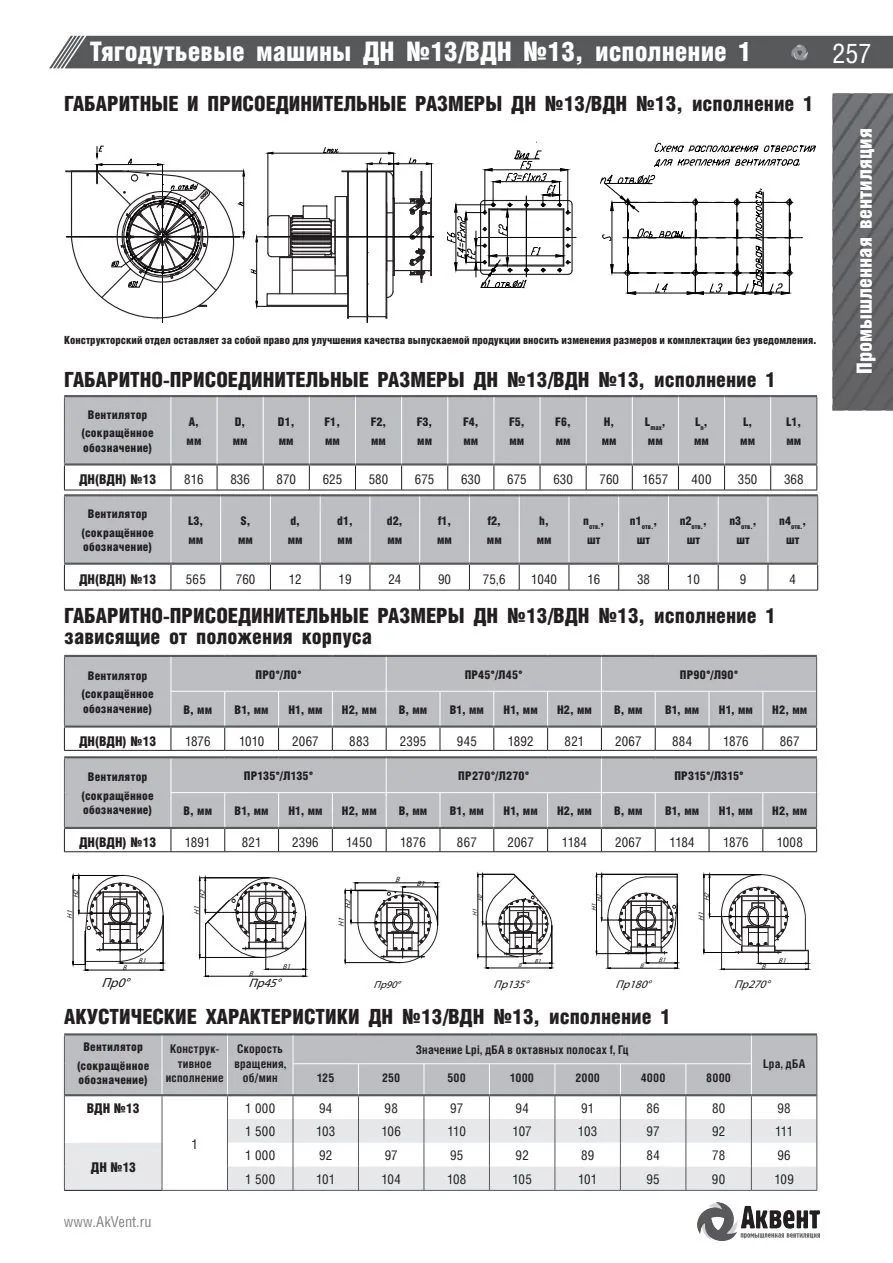

Чертежи габаритных размеров ДН — страницы печатного каталога

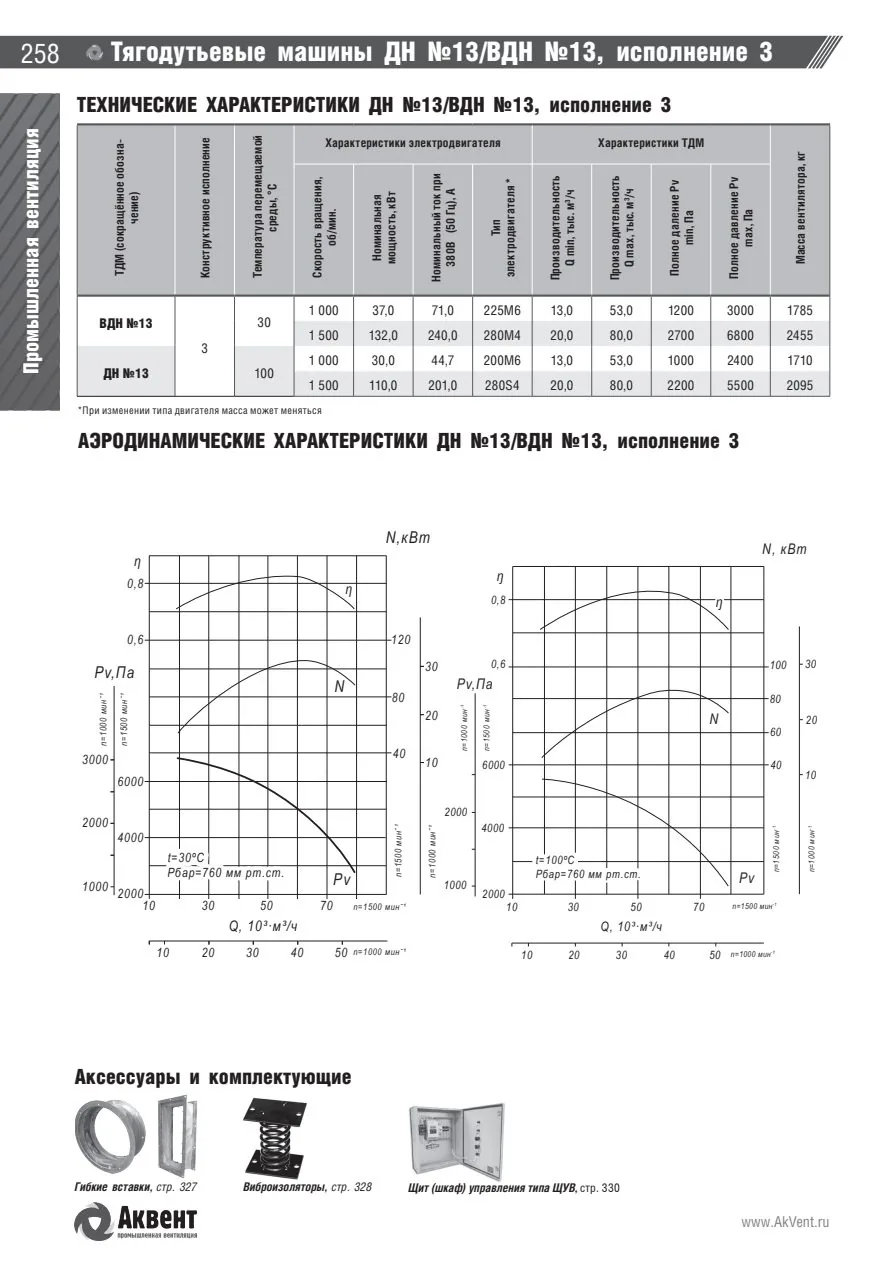

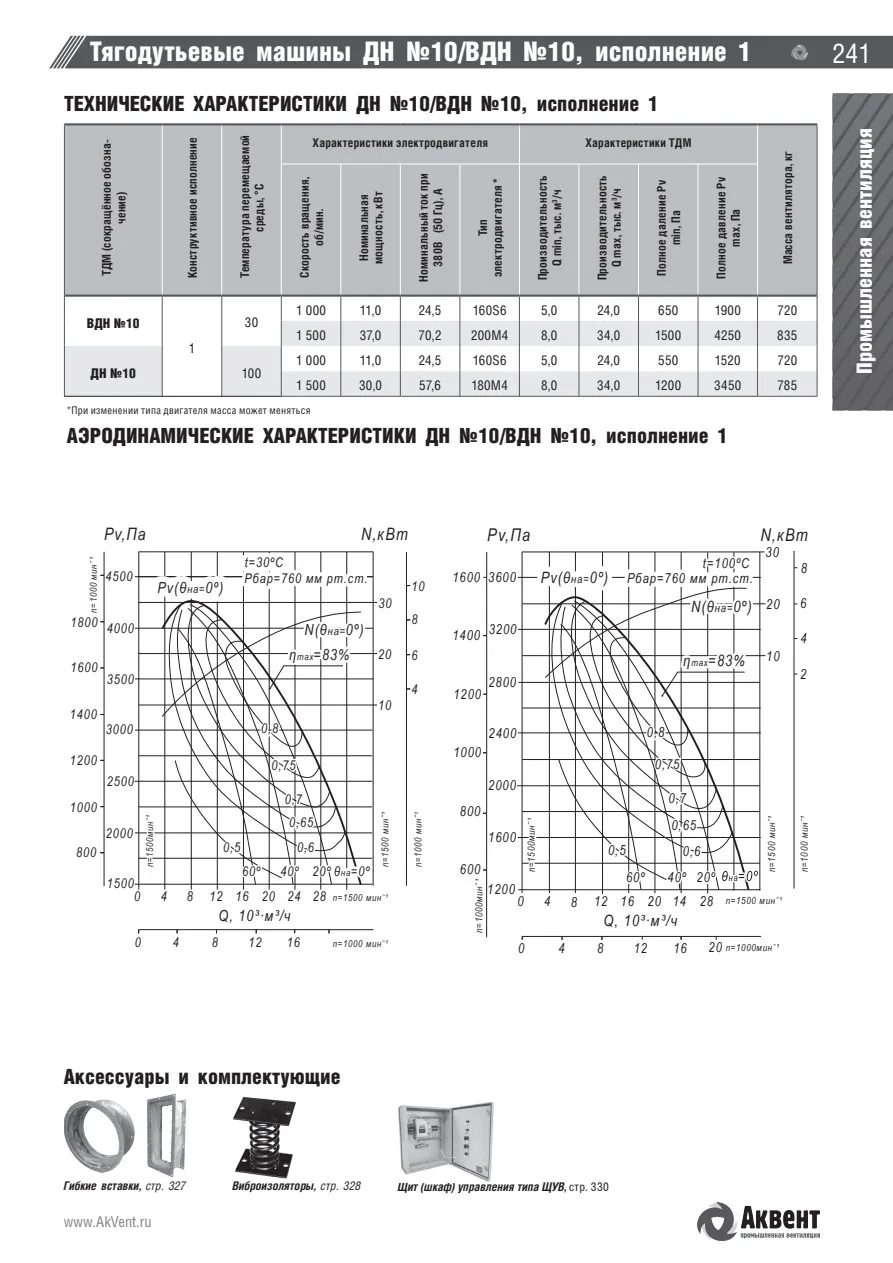

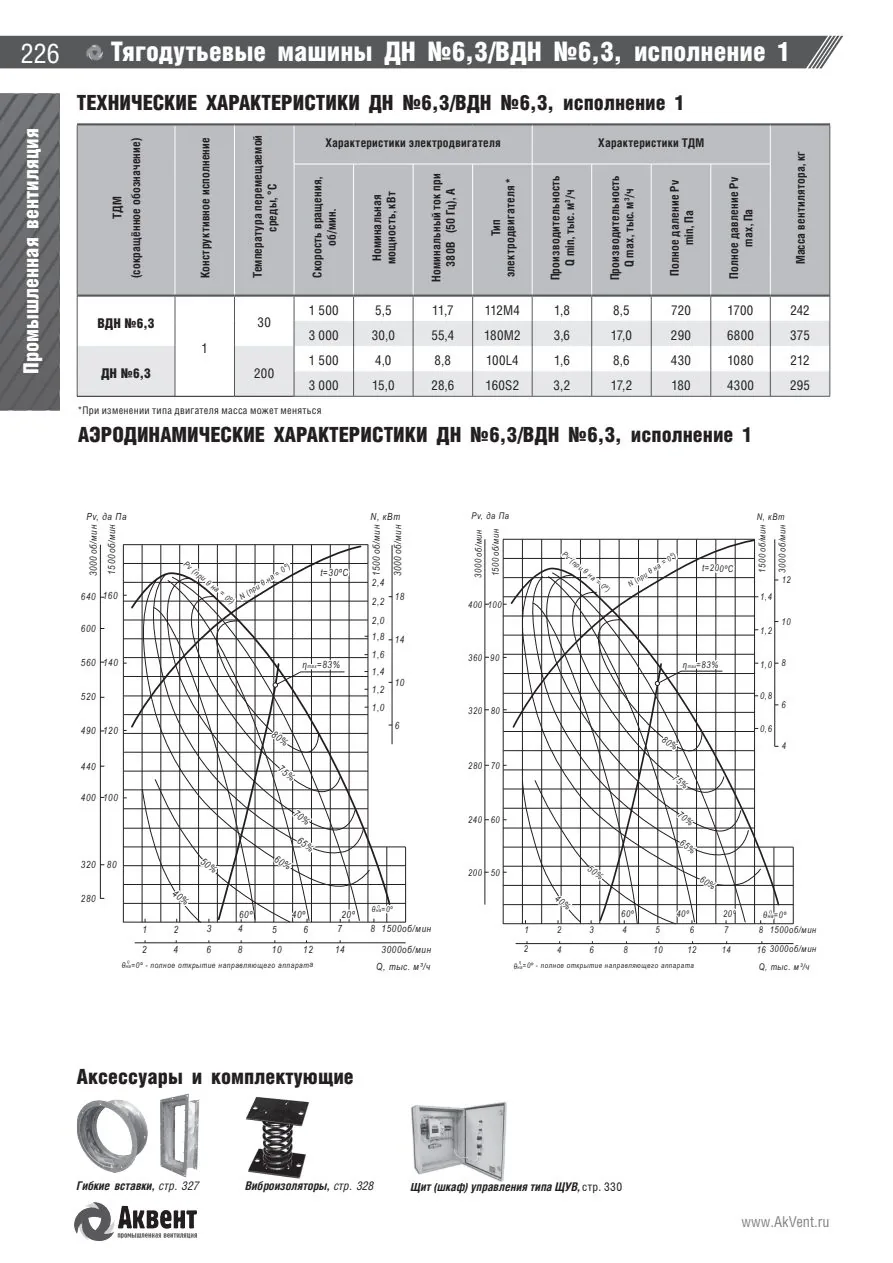

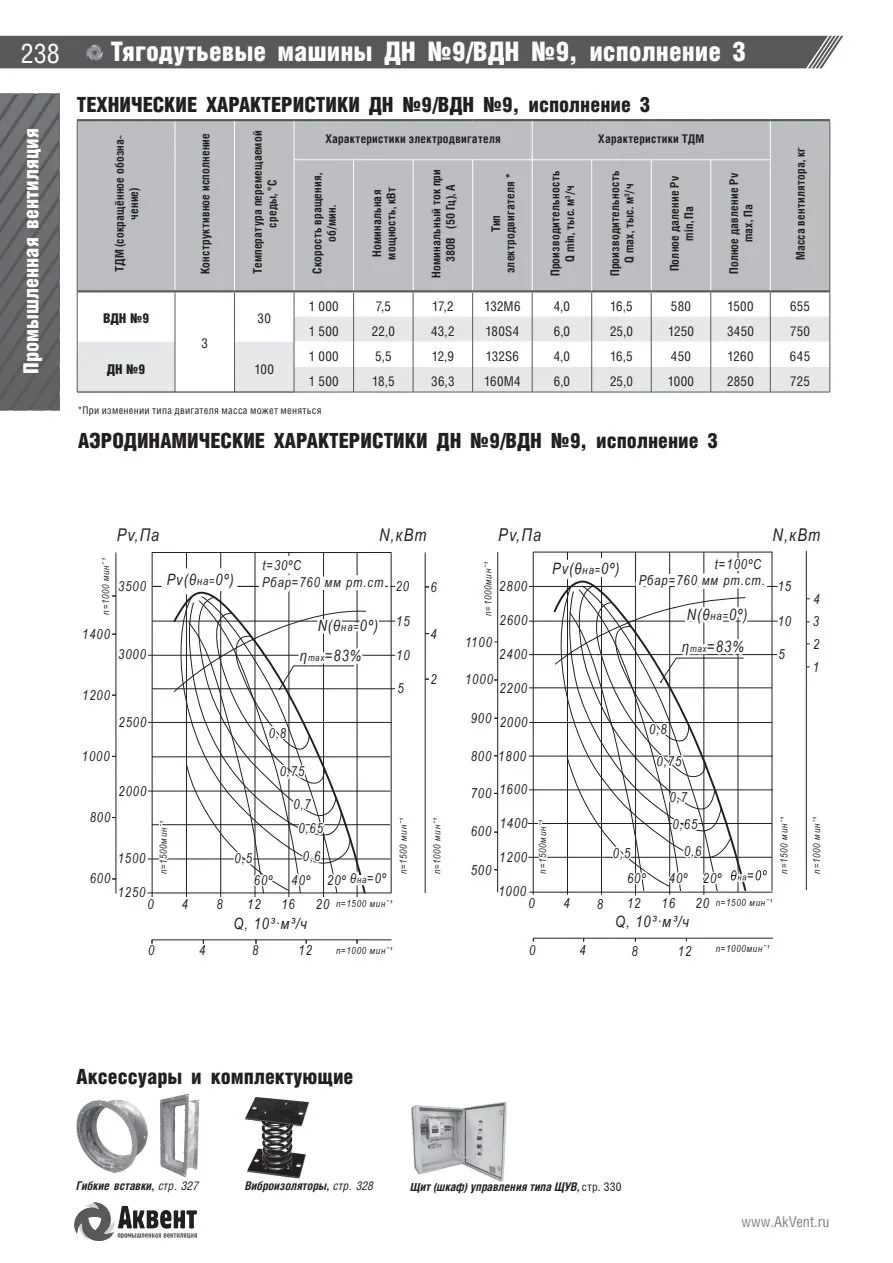

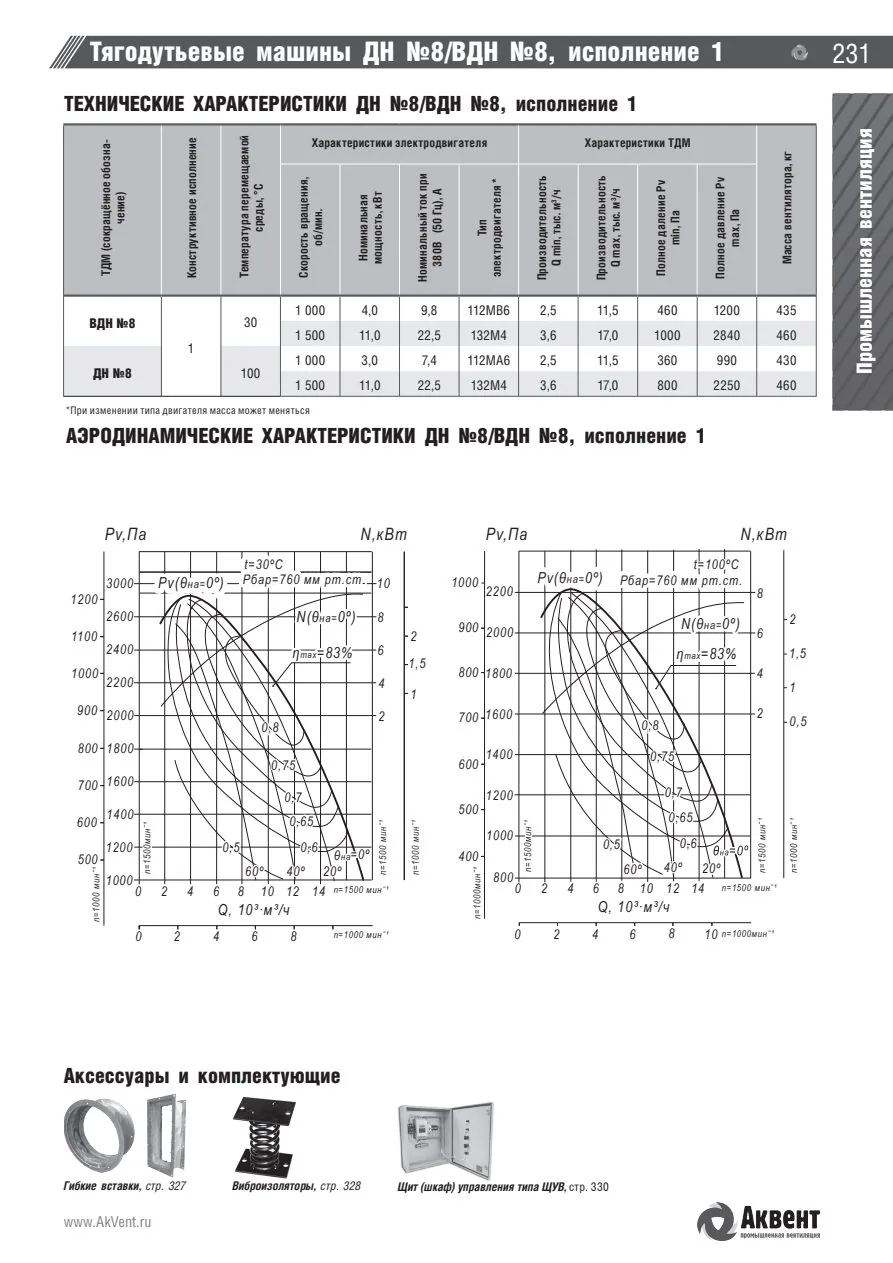

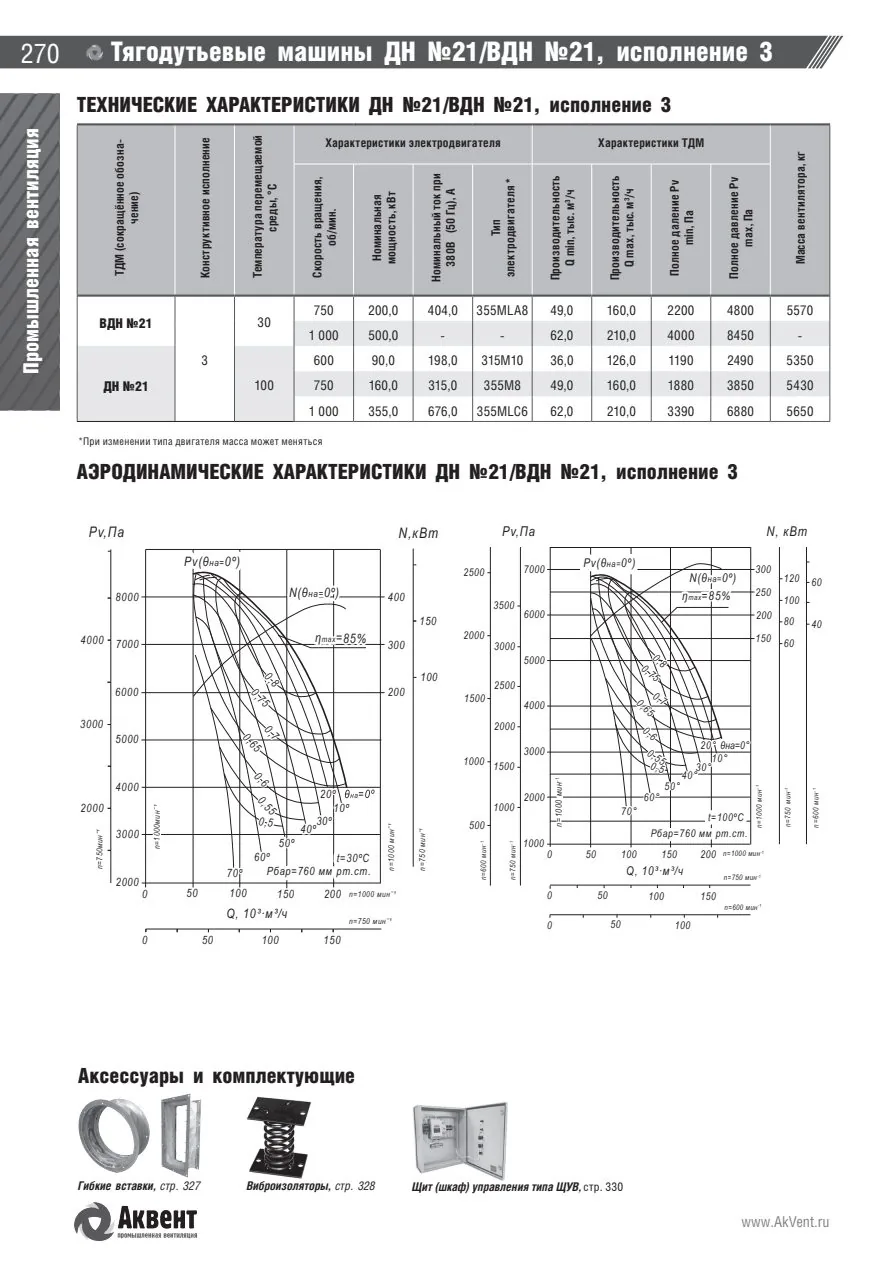

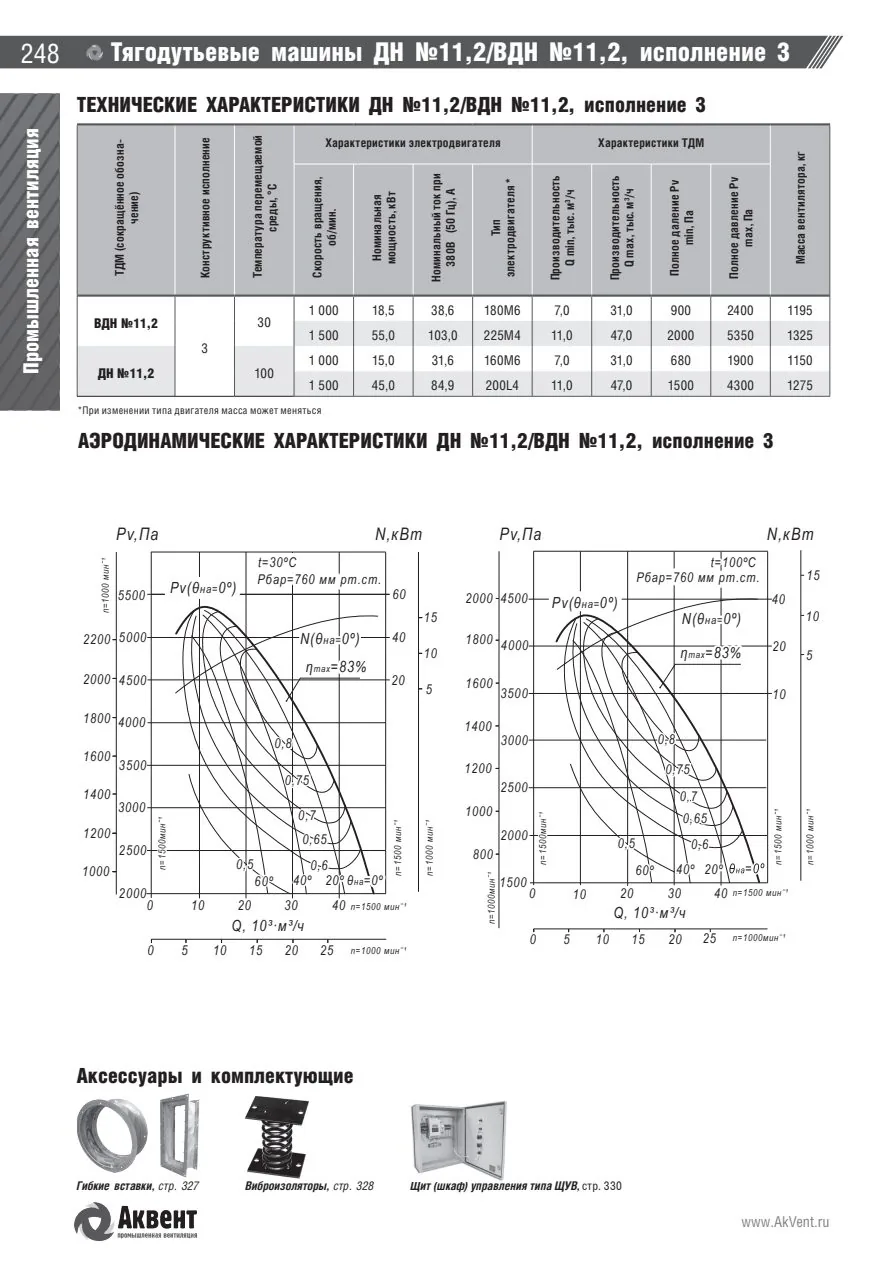

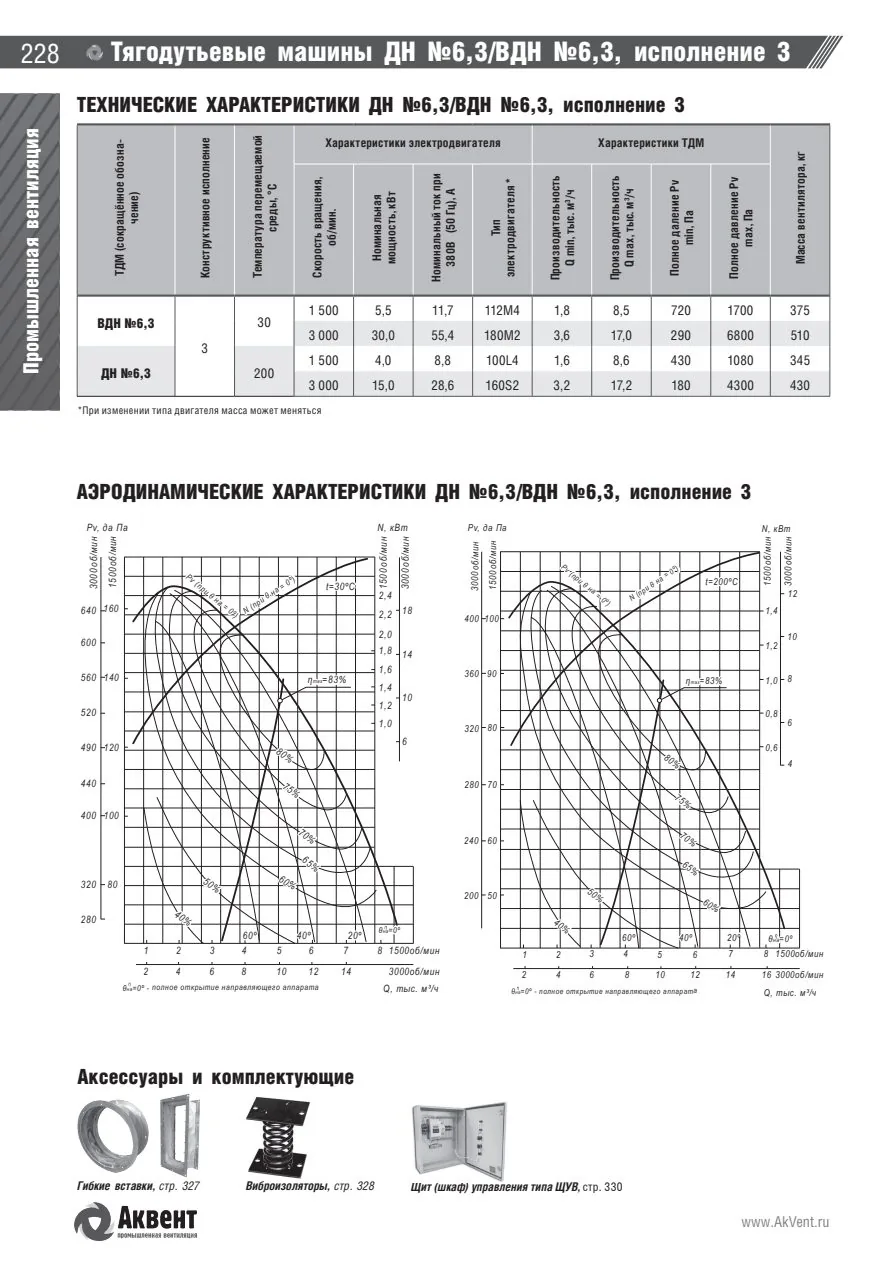

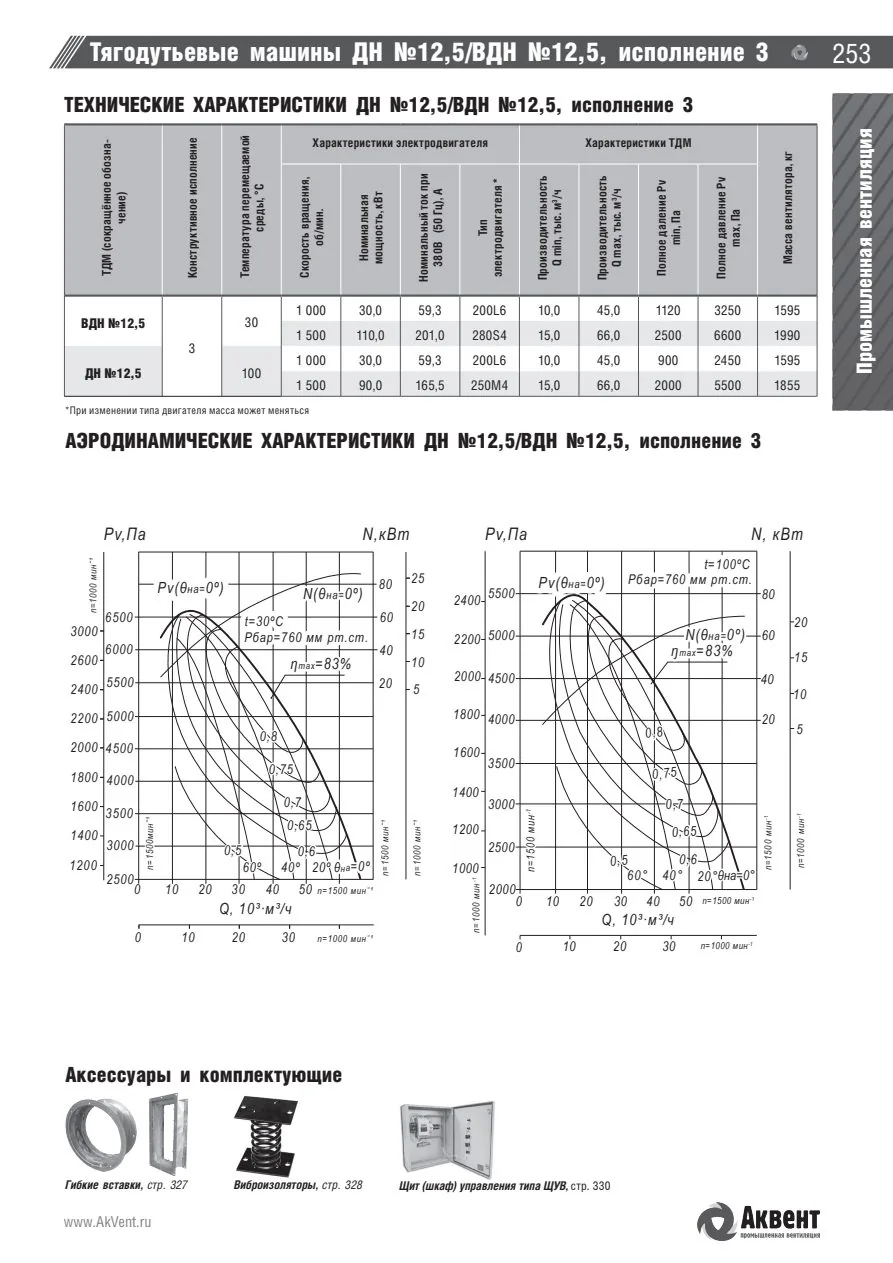

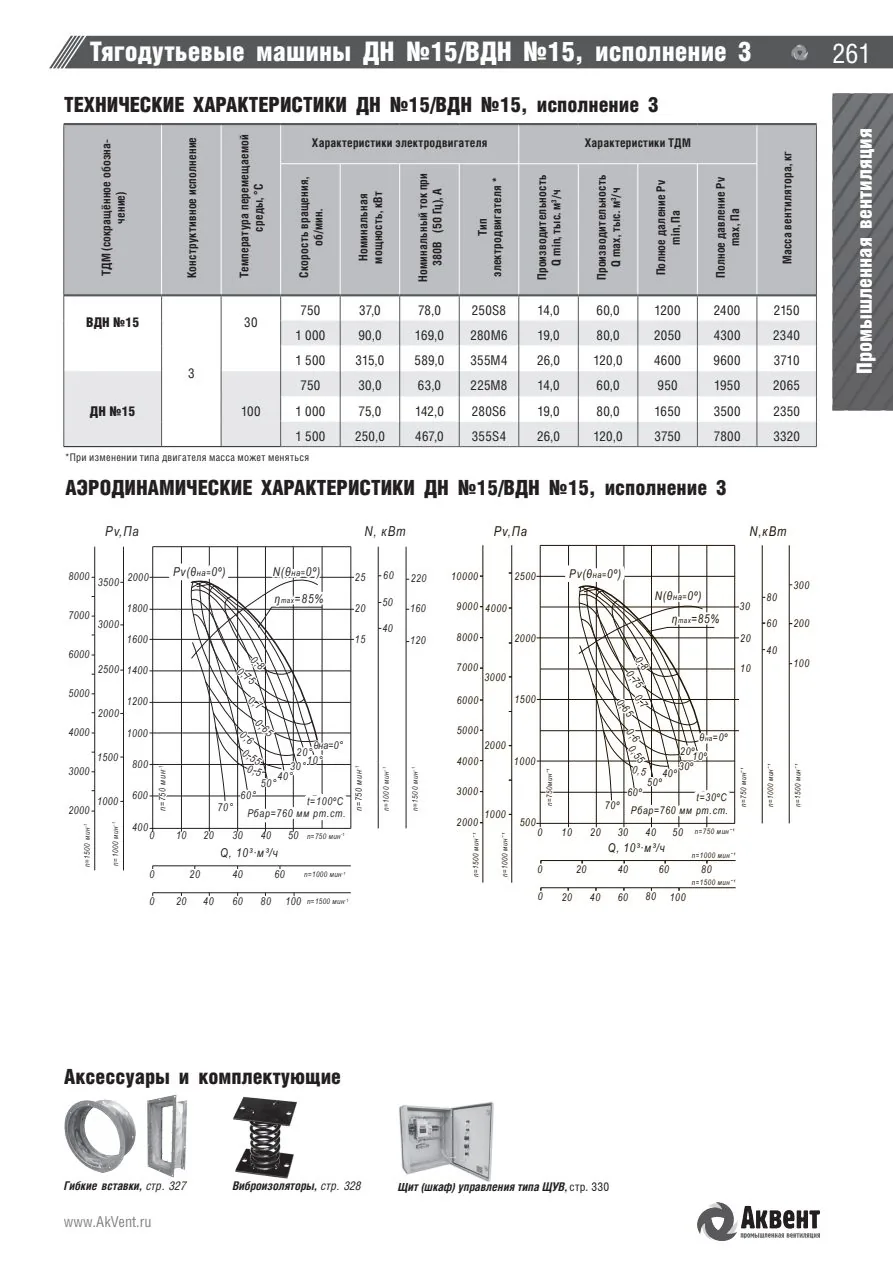

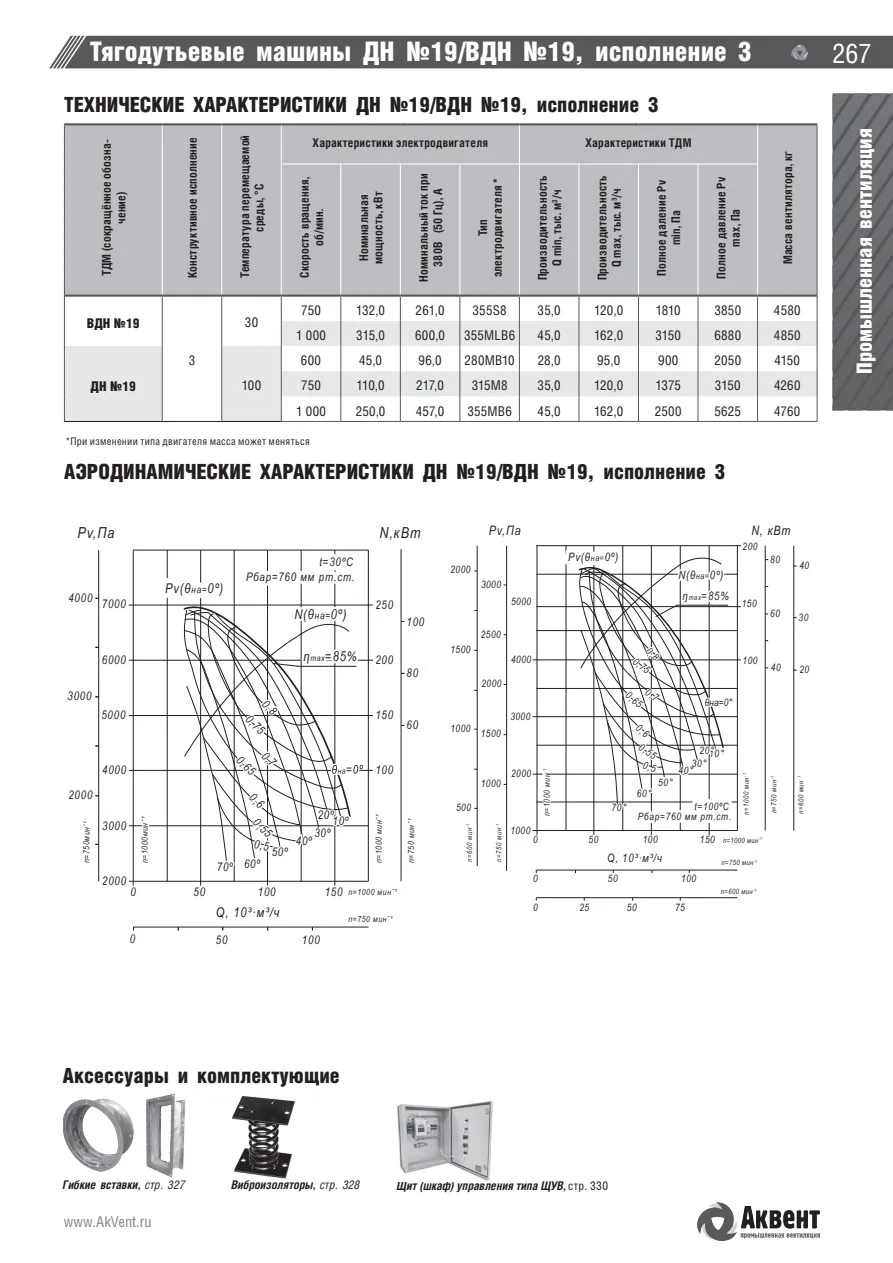

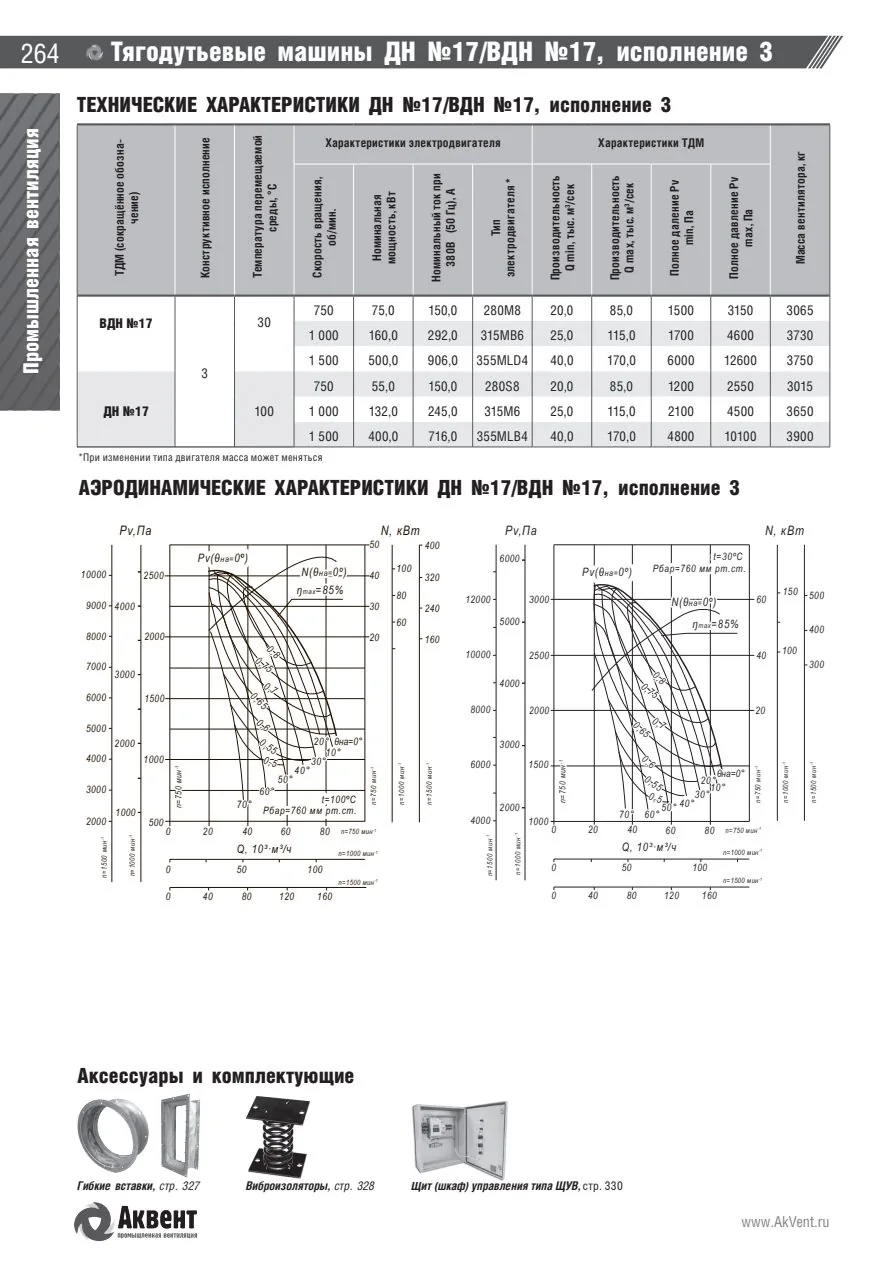

Аэродинамические характеристики ДН
Опросный лист и выписку по ДН — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
