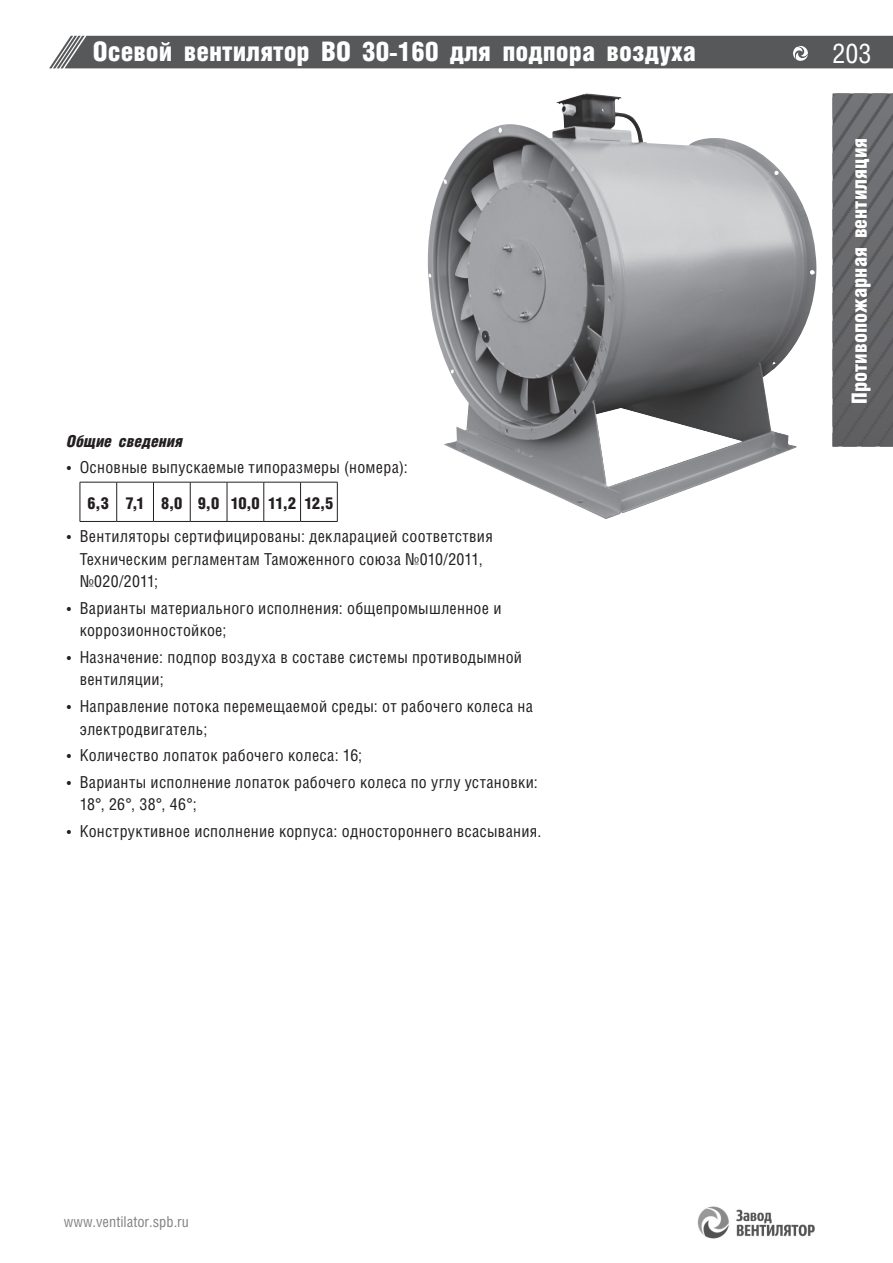

Назначение ВКОПв 30-160
ВКОПв 30-160 — осевой вентилятор подпора воздуха. Задача у него обратная дымоудалению: не вытянуть дым, а нагнетать чистый воздух в лестничные клетки, тамбур-шлюзы и лифтовые холлы, создавая избыточное давление и не пуская дым на пути эвакуации.
В каталоге эта машина напечатана под двумя обозначениями сразу — ВО 30-160 и ВКОПв 30-160, «вентилятор кровельный осевой подпора воздуха». Таблицы совпадают построчно, это одно изделие; на сайте завода позиция продаётся под вторым обозначением.
Ряд ВО 30-160 включает семь типоразмеров от №6,3 до №12,5. Расход по ряду — от 8 200 до 89 000 м³/ч, двигатели от 1,1 до 37 кВт, масса от 98 до 659 кг. Все цифры даны по разделу дымоудаления печатного каталога: в общем разделе та же машина идёт на других оборотах и с другой массой, и смешивать их нельзя. Полного давления раздел дымоудаления по ВО 30-160 не приводит — рабочую точку считает инженер под конкретную шахту.
Осевая схема здесь не случайна: подпору нужен большой расход при небольшом напоре, и осевая машина даёт это дешевле и компактнее радиальной.
Конструкция ВКОПв 30-160
Типоразмерный ряд ВКОПв 30-160 читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 630 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 7 позиций. Колесо ВКОПв 30-160 насажено на вал двигателя внутри цилиндрической обечайки: поток идёт вдоль оси, без разворота в спиральном корпусе.
В проектной документации те же позиции записывают через знак номера — ВКОПв 30-160 №6,3, ВКОПв 30-160 №7,1 и так далее; изделие одно и то же, разница только в форме записи.
Окружная скорость на конце лопатки ВКОПв 30-160 — 47,1–78,5 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.
Частота вращения в ряду ВКОПв 30-160 — 1 000–1 500 об/мин, по синхронным группам это 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКОПв 30-160 1000, ВКОПв 30-160 1500, и это то же самое, что «ВКОПв 30-160 на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 21, конкретный указан в таблице напротив каждой конфигурации.
Масса ВКОПв 30-160 растёт от 98 до 659 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.
Исполнения и схемы ВКОПв 30-160
Климатическое исполнение ВКОПв 30-160 по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.
Рабочая среда и ограничения ВКОПв 30-160
ВО 30-160 перемещает чистый наружный воздух — в отличие от вентиляторов дымоудаления, через него не идут продукты горения. Требование по огнестойкости к самому вентилятору подпора поэтому мягче, но требование к надёжности пуска — такое же жёсткое.
Ключевой параметр подпора — не расход сам по себе, а избыточное давление в защищаемом объёме: нормируется и минимум, и максимум. Слишком большое давление не даст открыть дверь эвакуационного выхода, поэтому системы с ВО 30-160 обычно комплектуют клапаном сброса.
Питание ВО 30-160 — первая категория надёжности, как и у остального оборудования противодымной вентиляции. Шкаф управления и кабельные линии нормируются проектом.
Подбор и монтаж ВКОПв 30-160
Чтобы подобрать ВКОПв 30-160, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.
Типоразмеры ВКОПв 30-160 №6,3, ВКОПв 30-160 №7,1, ВКОПв 30-160 №8, ВКОПв 30-160 №9, ВКОПв 30-160 №10 — 98–383 кг: нужна таль или автопогрузчик. С ВКОПв 30-160 №11,2 и старше масса начинается от 285 кг и доходит до 659 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.
Чем ВКОПв 30-160 отличается от ВО 30-160
ВО 30-160 не является вентилятором дымоудаления и не заменяет его: он работает на нагнетание чистого воздуха, а не на удаление дыма. В одном здании эти системы существуют параллельно и включаются по одному сценарию.
Отдельных позиций по ВО 30-160 в действующем прайс-листе завода нет, поэтому цена считается под конфигурацию: типоразмер, двигатель, комплектация клапаном и обратным клапаном. Расчёт присылаем в тот же рабочий день.
Технические характеристики ВКОПв 30-160 по типоразмерам
| Типоразмер | Ø колеса, мм | Угол лопаток, ° | Частота, об/мин | Двигатель, кВт | Тип двигателя | Ток, А | Расход, м³/ч | Масса, кг | Окружная скорость, м/с |
|---|---|---|---|---|---|---|---|---|---|
| ВКОПв 30-160 №6,3 | 630 | 18 | 1 500 | 1,1 | 80А4 | 2,9 | 8 200 | 98 | 49,5 |
| ВКОПв 30-160 №6,3 | 630 | 26 | 1 500 | 2,2 | 90L4 | 5,1 | 10 800 | 108 | 49,5 |
| ВКОПв 30-160 №6,3 | 630 | 38 | 1 500 | 2,2 | 90L4 | 5,1 | 13 900 | 101 | 49,5 |
| ВКОПв 30-160 №6,3 | 630 | 46 | 1 500 | 3 | 100S4 | 6,8 | 16 100 | 117 | 49,5 |
| ВКОПв 30-160 №7,1 | 710 | 18 | 1 500 | 2,2 | 90L4 | 5,1 | 11 500 | 128 | 55,8 |
| ВКОПв 30-160 №7,1 | 710 | 26 | 1 500 | 3 | 100S4 | 6,8 | 15 600 | 141 | 55,8 |
| ВКОПв 30-160 №7,1 | 710 | 38 | 1 500 | 5,5 | 112М4 | 11,7 | 20 900 | 164 | 55,8 |
| ВКОПв 30-160 №7,1 | 710 | 46 | 1 500 | 7,5 | 132S4 | 15,6 | 24 100 | 176 | 55,8 |
| ВКОПв 30-160 №8 | 800 | 18 | 1 500 | 4 | 100L4 | 8,8 | 17 000 | 206 | 62,8 |
| ВКОПв 30-160 №8 | 800 | 26 | 1 500 | 5,5 | 112М4 | 11,7 | 23 000 | 209 | 62,8 |
| ВКОПв 30-160 №8 | 800 | 38 | 1 500 | 11 | 132М4 | 22,5 | 29 000 | 229 | 62,8 |
| ВКОПв 30-160 №8 | 800 | 46 | 1 500 | 11 | 132М4 | 22,5 | 32 000 | 237 | 62,8 |
| ВКОПв 30-160 №9 | 900 | 18 | 1 000 | 2,2 | 100L6 | 5,6 | 18 000 | 183 | 47,1 |
| ВКОПв 30-160 №9 | 900 | 26 | 1 000 | 3 | 112МА6 | 7,4 | 23 000 | 194 | 47,1 |
| ВКОПв 30-160 №9 | 900 | 38 | 1 000 | 5,5 | 132S6 | 12,9 | 30 000 | 209 | 47,1 |
| ВКОПв 30-160 №9 | 900 | 46 | 1 000 | 7,5 | 132М6 | 17,2 | 35 000 | 220 | 47,1 |
| ВКОПв 30-160 №9 | 900 | 18 | 1 500 | 7,5 | 132S4 | 15,6 | 26 000 | 205 | 70,7 |
| ВКОПв 30-160 №9 | 900 | 26 | 1 500 | 11 | 132М4 | 22,5 | 34 000 | 215 | 70,7 |
| ВКОПв 30-160 №9 | 900 | 38 | 1 500 | 15 | 160S4 | 30 | 46 000 | 251 | 70,7 |
| ВКОПв 30-160 №9 | 900 | 46 | 1 500 | 22 | 180S4 | 43,2 | 54 000 | 281 | 70,7 |
| ВКОПв 30-160 №10 | 1 000 | 18 | 1 000 | 4 | 112МВ6 | 9,8 | 22 100 | 243 | 52,4 |
| ВКОПв 30-160 №10 | 1 000 | 26 | 1 000 | 5,5 | 132S6 | 12,9 | 30 000 | 249 | 52,4 |
| ВКОПв 30-160 №10 | 1 000 | 38 | 1 000 | 7,5 | 132М6 | 17,2 | 37 500 | 254 | 52,4 |
| ВКОПв 30-160 №10 | 1 000 | 46 | 1 000 | 11 | 160S6 | 24,5 | 45 000 | 318 | 52,4 |
| ВКОПв 30-160 №10 | 1 000 | 18 | 1 500 | 11 | 132М4 | 22,5 | 33 000 | 253 | 78,5 |
| ВКОПв 30-160 №10 | 1 000 | 26 | 1 500 | 18,5 | 160М4 | 36,3 | 45 000 | 335 | 78,5 |
| ВКОПв 30-160 №10 | 1 000 | 38 | 1 500 | 30 | 180М4 | 57,6 | 57 500 | 383 | 78,5 |
| ВКОПв 30-160 №11,2 | 1 120 | 18 | 1 000 | 5,5 | 132S6 | 12,9 | 32 000 | 285 | 58,6 |
| ВКОПв 30-160 №11,2 | 1 120 | 26 | 1 000 | 11 | 160S6 | 24,5 | 45 000 | 322 | 58,6 |
| ВКОПв 30-160 №11,2 | 1 120 | 38 | 1 000 | 15 | 160М6 | 31,6 | 60 000 | 354 | 58,6 |
| ВКОПв 30-160 №11,2 | 1 120 | 46 | 1 000 | 18,5 | 180М6 | 38,6 | 72 500 | 361 | 58,6 |
| ВКОПв 30-160 №12,5 | 1 250 | 18 | 1 000 | 11 | 160S6 | 24,5 | 44 000 | 330 | 65,4 |
| ВКОПв 30-160 №12,5 | 1 250 | 26 | 1 000 | 15 | 160М6 | 31,6 | 59 000 | 431 | 65,4 |
| ВКОПв 30-160 №12,5 | 1 250 | 38 | 1 000 | 22 | 200М6 | 44,7 | 75 000 | 492 | 65,4 |
| ВКОПв 30-160 №12,5 | 1 250 | 46 | 1 000 | 37 | 225М6 | 71 | 89 000 | 659 | 65,4 |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВКОПв 30-160 выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКОПв 30-160 без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.
Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№9 → 900 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВКОПв 30-160 это значит, что при 900 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 47,1 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

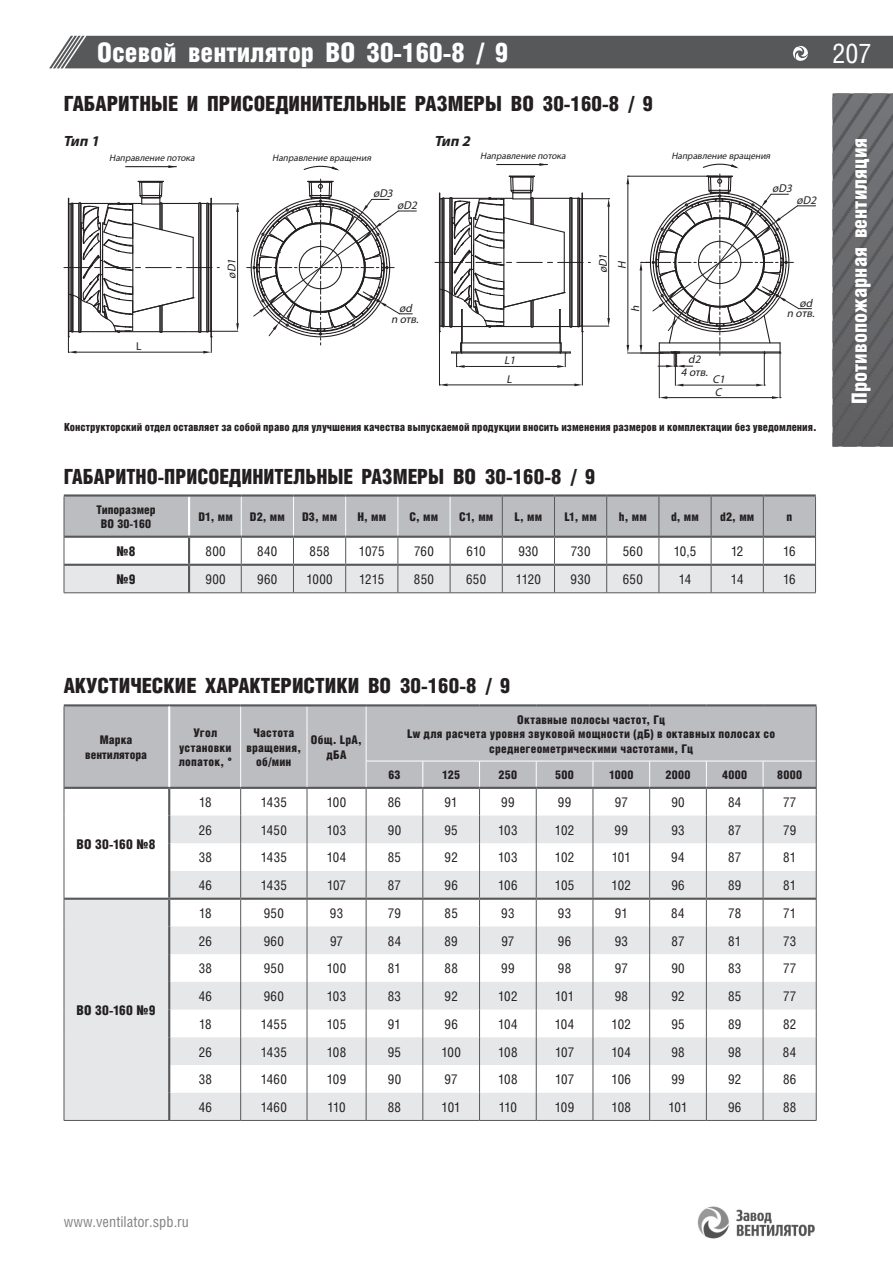

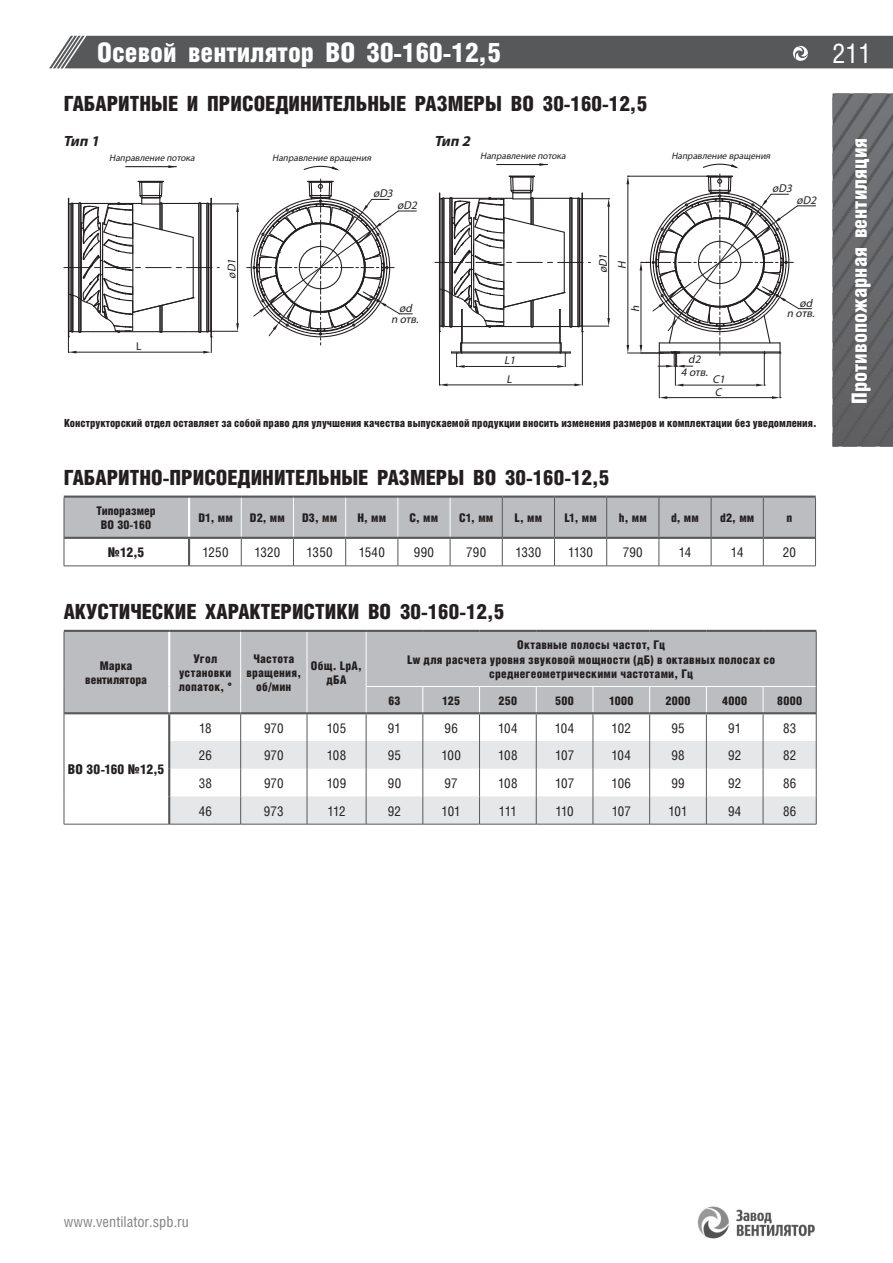

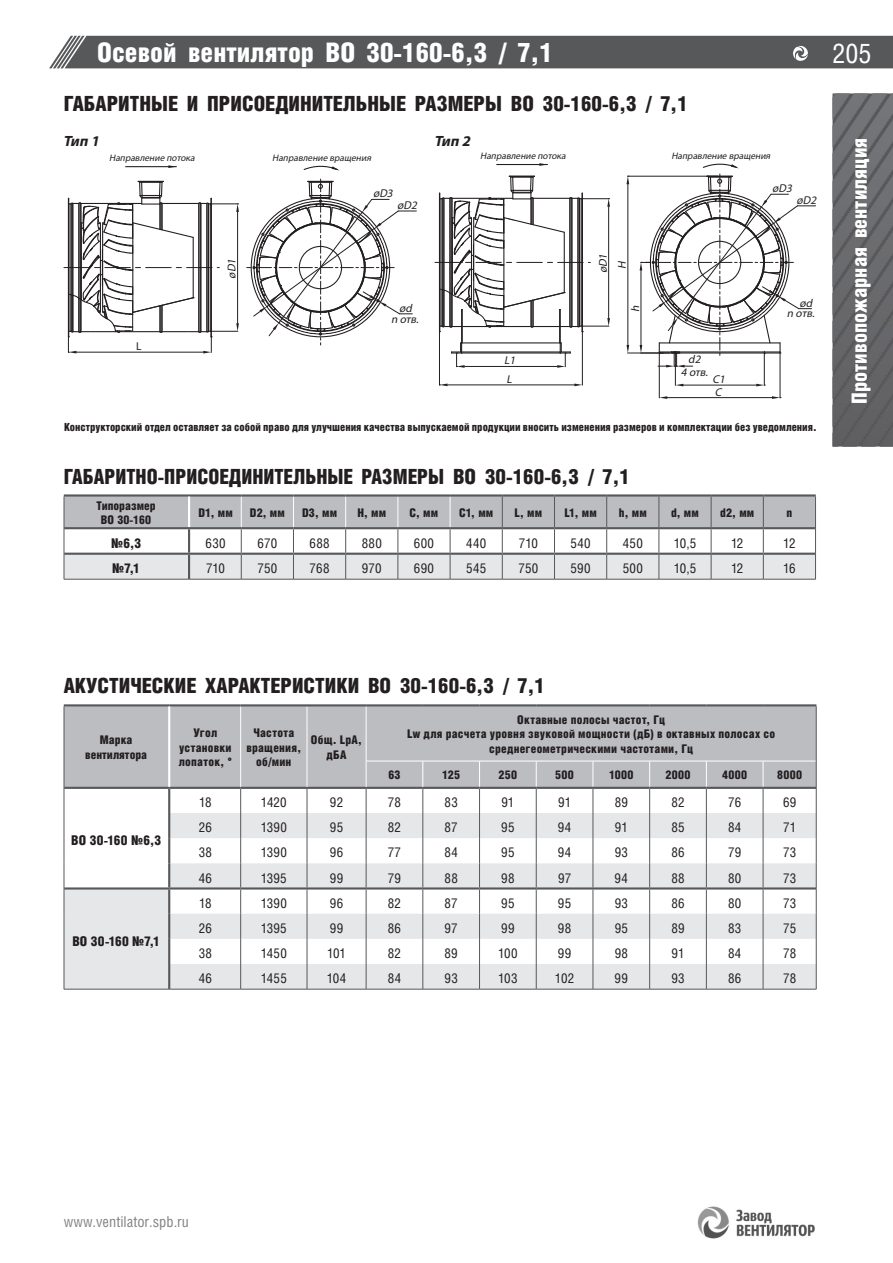

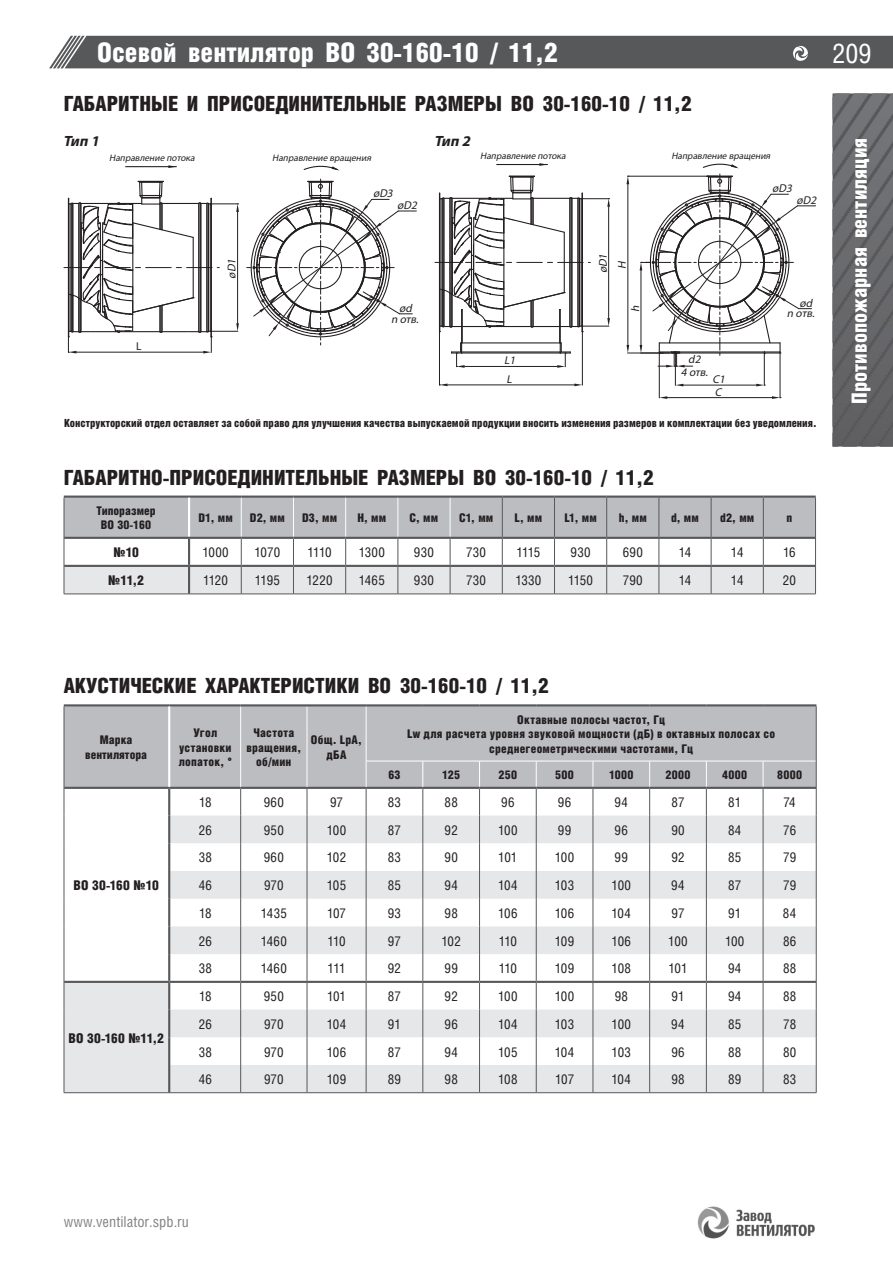

Габаритные и присоединительные размеры ВКОПв 30-160

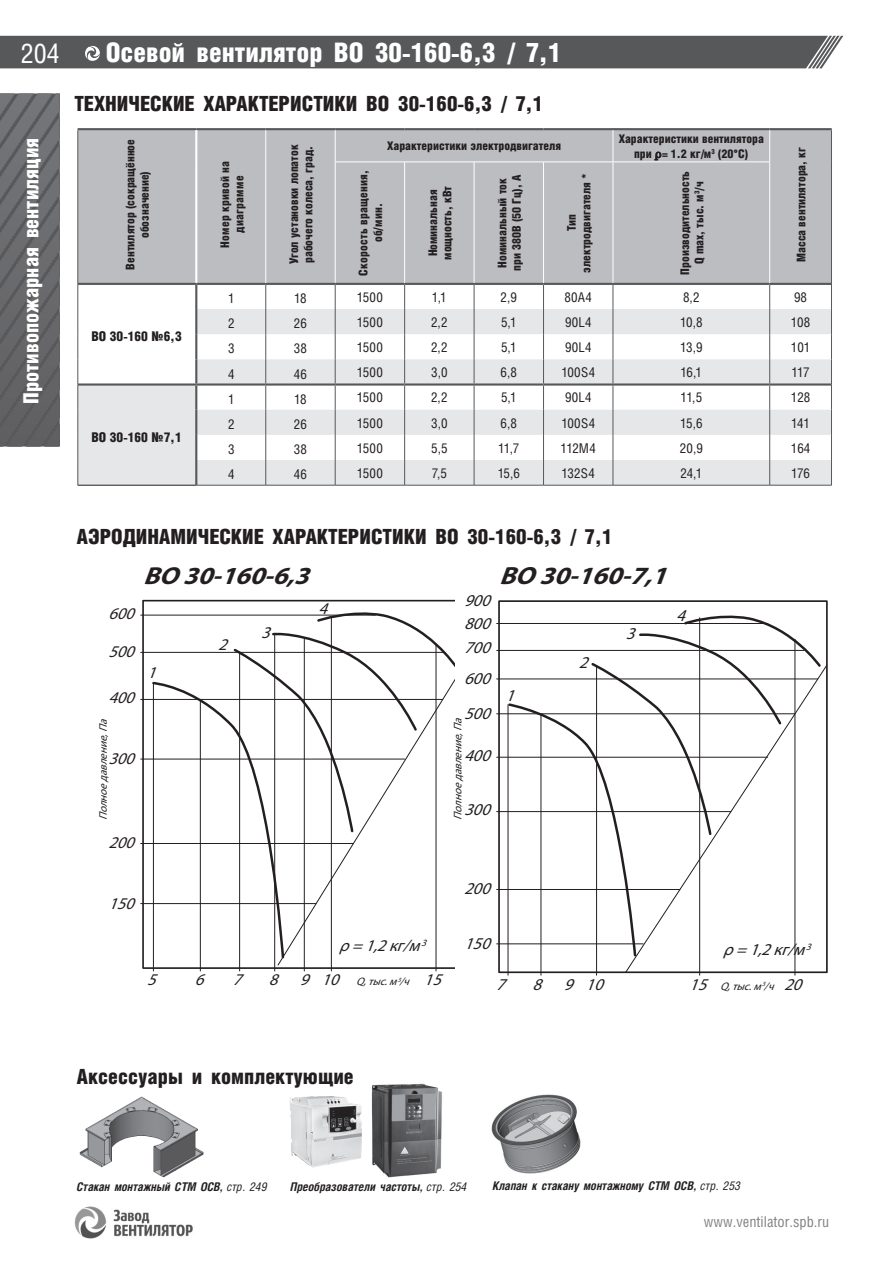

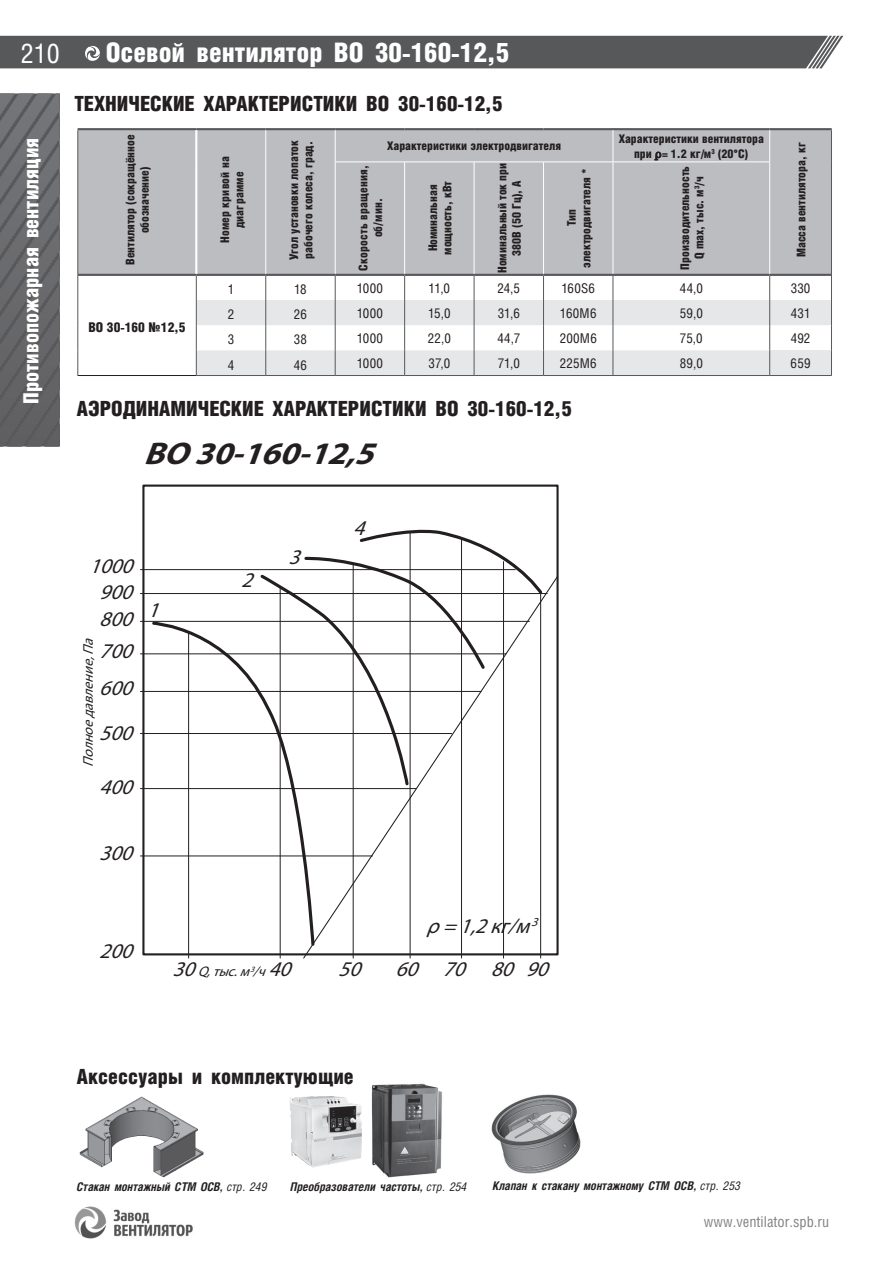

Аэродинамические характеристики ВКОПв 30-160
Опросный лист и выписку по ВКОПв 30-160 — таблицу характеристик, цены по конфигурациям и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.
Цена ВКОПв 30-160 и от чего она зависит
Прайса на ВКОПв 30-160 в открытом виде нет: изделие собирается под задачу, и цена зависит от типоразмера, исполнения корпуса, двигателя и комплектации рамы. Это не уход от ответа — по конкретному режиму цифру называем за один рабочий день, письмом, с расшифровкой из чего она сложилась.
Родственные модели ВКОПв 30-160
С чем ещё сравнивают ВКОПв 30-160 и что берут вместо него:
- ВО 30-160 — тот же вентилятор в общепромышленном исполнении
- ВС 10-400 — струйные вентиляторы, если речь о вентиляции паркинга без воздуховодов
Как купить ВКОПв 30-160: цена, доставка, оплата и возврат
Доставка и сроки
ВКОПв 30-160 отгружается со склада в Уфе либо с одного из восьми региональных складов. Срок по наличию — от 3 рабочих дней, под заказ — от 10 рабочих дней. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт, дальше — по тарифу перевозчика.
ВКОПв 30-160 по № 8 включительно есть на складе в базовом исполнении из углеродистой стали; типоразмеры крупнее — под заказ. Прочие исполнения — под заказ: нержавеющее, коррозионностойкое, взрывозащищённое и жаростойкое.
Оплата
Расчёт за ВКОПв 30-160 — по счёту с НДС. Аванс берём при запуске в производство, остаток — перед отгрузкой; постоянным заказчикам отгружаем с отсрочкой. Закрывающие документы отправляем электронно и почтой.
Гарантия и документы
Гарантийный срок ВКОПв 30-160 — до 3 лет со дня отгрузки. Гарантия покрывает заводские дефекты; износ рабочего колеса абразивом к ним не относится, это расходная часть. Документы идут в комплекте с изделием.
Возврат и обмен
Если ВКОПв 30-160 пришёл не той конфигурации, что в спецификации, или с заводским дефектом — меняем без доплат и без спора о том, кто виноват. Возврат исправного изделия под индивидуальную конфигурацию не предусмотрен: обмен и возврат идут по договору поставки и ГК РФ.
Поставщик ВКОПв 30-160
- Организация
- ООО «Аквент»
- ИНН
- 0273930750
- Адрес
- 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
- Телефон
- +7 (499) 110-23-06
- Почта
- request@akvent.ru
- Режим
- пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно
Поставку ВКОПв 30-160 ведёт ООО «Аквент», Уфа. Среди заказчиков: ММК, Уралхим, ЕвроХим, Норникель, Газпром нефть, Акрон, Татнефть, НЛМК.
Аналоги ВКОПв 30-160 и соответствие обозначений
Рядом с ВКОПв 30-160 в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
| Обозначение | Откуда обозначение | Карточка |
|---|---|---|
| ВКР ДУ | другое исполнение серии, свой ряд типоразмеров | страница ВКР ДУ |
| ВР 80-75 ДУ | другое исполнение серии, свой ряд типоразмеров | страница ВР 80-75 ДУ |
| ВО 30-160 | то же изделие в общепромышленном исполнении — отдельная карточка в разделе осевых | та же таблица характеристик, что и здесь |
Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.
Подробнее по теме в справочнике Аквента: вентиляторы подпора ВО ДУ, подпор в лестничных клетках, ВО 30-160 в справочнике.
Вопросы о ВКОПв 30-160
Купить ВКОПв 30-160: цена и подбор
Назовите расход и давление в сети — инженер подберёт типоразмер ВКОПв 30-160, двигатель и исполнение корпуса и пришлёт КП за 1 рабочий день. Заказать ВКОПв 30-160 можно по этому же расчёту — счёт выставим в день обращения
