Назначение ВНП

ВНП — воздухонагреватель паровой биметаллический со спирально-накатным оребрением. Применяется там, где на площадке есть пар: в приточных установках цехов, в системах воздушного отопления и в кондиционерах.

Ряд из четырнадцати позиций: семь трёхрядных ВНП113-306…312 и семь четырёхрядных ВНП113-406…412. Тепловая мощность по ряду — от 55,5 до 662,5 кВт, расход воздуха от 2 500 до 25 000 м³/ч, площадь поверхности теплообмена от 10,2 до 138,5 м², масса от 39 до 331 кг.

Паровой воздухонагреватель отличается от водяного не оребрением, а схемой движения теплоносителя. Пару нужен свободный проход и отвод конденсата, поэтому ВНП одноходовой — против четырёх ходов у водяного ВНВ.

Конструкция ВНП

Теплоотдающий элемент тот же, что у водяного исполнения: стальная труба Ø22×1,5 мм с накатанным по спирали алюминиевым оребрением Ø41 мм, шаг между рёбрами 2,8 мм. Оребрение накатано из цельной ленты, без пайки и сварного шва между ребром и трубкой.

По внутреннему теплоносителю ВНП выполнен одноходовым. Отсюда главное конструктивное отличие от ВНВ — живое сечение для прохода теплоносителя: у парового оно от 0,009 до 0,036 м², то есть примерно вчетверо больше, чем у водяного при том же номере. Пар проходит пучок насквозь и отдаёт тепло за один проход.

Глубина корпуса 180 мм у трёхрядных и 220 мм у четырёхрядных. Длина A от 578 до 1 703 мм, высота H от 575 до 1 575 мм, присоединительная длина L от 602 до 1 727 мм, фронтальное сечение прохода воздуха от 0,26 до 2,48 м².

Патрубки крупнее водяных: Ду 50 у номеров 306–310, Ду 65 у номера 311 и Ду 80 у номера 312 — пар занимает больший объём при той же тепловой мощности. Присоединение сваркой, резьбовое или фланцевое.

Воздухонагреватели ВНП идут четырнадцатью типоразмерами. В заявках марку пишут и слитно, ВНП113, и с пробелом — воздухонагреватель ВНП 113: это одно обозначение.

Материальное исполнение два: ВНП113 из углеродистой стали и ВНП123 из нержавеющей. Теплотехника и габариты совпадают, различается материал трубного пучка.

В числе самых спрашиваемых в этом ряду — ВНП113-306, ВНП113-307, ВНП113-308. В обозначении два числа: первое задаёт исполнение ряда, второе — типоразмер. Подбирают по сечению канала и расчётному расходу, а не по номеру.

В запросах ВНП называют и по-другому: «Воздухонагреватели ВНП». Это то же изделие — в паспорте и в проекте оно проходит маркой.

Исполнения и схемы ВНП

Климатическое исполнение — ХЛ и У, категория размещения 3 по ГОСТ 15150-69: холодный и умеренный климат, размещение в помещении или под навесом. Так задано паспортом изделия.

Рабочая среда и ограничения ВНП

Теплоноситель — пар температурой не более 180 °С и давлением не более 1,2 МПа, характеристики по п. 4.8 РД 34.20.501-95.

Числа в таблице сняты при расчётном режиме: пар на входе плюс 100 °С при давлении 0,1 МПа, воздух на входе минус 20 °С, массовая скорость воздуха 3,59 кг/(м²·с), скорость теплоносителя в трубках 0,32 ± 0,015 м/с. Обратите внимание: расчётный воздух у парового исполнения минус 20 °С, а не минус 45 °С, как у водяного, — сравнивать мощности ВНП и ВНВ по таблицам напрямую нельзя.

Воздух не должен содержать липких веществ и волокнистых материалов, содержание химически агрессивных веществ ограничено ГОСТ 12.1.005-88. Перед воздухонагревателем нужен фильтр: шаг оребрения 2,8 мм пыль задерживает.

Климатическое исполнение ХЛ и У, категория размещения 3 по ГОСТ 15150-69. Надёжность по паспорту: средний срок службы не менее 9 лет, безотказная наработка не менее 3 000 ч, полный ресурс не менее 11 000 ч, среднее время восстановления не более 12 ч.

Паровому исполнению обязателен грамотный отвод конденсата: конденсатоотводчик подбирают на расход, соответствующий тепловой мощности выбранного номера. Скопившийся конденсат запирает часть пучка, и воздухонагреватель перестаёт выдавать паспортную мощность задолго до того, как это заметят по температуре приточного воздуха.

Знаете среду и температуру, но не уверены в исполнении? Инженер подберёт и посчитает цену за 1 рабочий день

Подбор ВНП: что нужно от заказчика

Чтобы подобрать ВНП, инженеру нужны четыре величины: расход воздуха в м³/ч, температура воздуха на входе и на выходе, параметры теплоносителя и запылённость среды. По ним определяются типоразмер, число рядов и схема обвязки — и называется конечная цена, а не вилка.

Технические характеристики ВНП по типоразмерам

до 662,5 кВт

Тепловая мощность

до 25 000 м³/ч

Расход воздуха

до 138,5 м²

Площадь теплообмена

14 шт.

Типоразмеров в ряду

до 331 кг

Масса

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

3-рядный

ВНП113-306 ВНП113-307 ВНП113-308 ВНП113-309 ВНП113-310 ВНП113-311 ВНП113-312

4-рядный

ВНП113-406 ВНП113-407 ВНП113-408 ВНП113-409 ВНП113-410 ВНП113-411 ВНП113-412

ВНП — технические характеристики по типоразмерам: 14 позиций по данным завода-изготовителя, ссылка под таблицей.
Типоразмер	Исполнение	Тепловая мощность, кВт	Расход воздуха, м³/ч	Площадь поверхности, м²	Фронтальное сечение, м²	Живое сечение, м²	Рядов	Ходов	Масса, кг
ВНП113-306	3-рядный	55,5	2 500	10,2	0,26	0,009	3	1	39
ВНП113-307	3-рядный	71,5	3 150	12,8	0,32	0,009	3	1	45
ВНП113-308	3-рядный	90	4 000	15,4	0,39	0,009	3	1	51
ВНП113-309	3-рядный	112	5 000	18	0,45	0,009	3	1	56
ВНП113-310	3-рядный	143,5	6 300	23,2	0,58	0,009	3	1	67
ВНП113-311	3-рядный	385,5	16 000	69,2	1,66	0,018	3	1	175
ВНП113-312	3-рядный	600	25 000	103,9	2,48	0,027	3	1	255
ВНП113-406	4-рядный	64	2 500	13,7	0,26	0,012	4	1	48
ВНП113-407	4-рядный	80,5	3 150	17,1	0,32	0,012	4	1	56
ВНП113-408	4-рядный	101	4 000	20,6	0,39	0,012	4	1	64
ВНП113-409	4-рядный	125,5	5 000	24	0,45	0,012	4	1	71
ВНП113-410	4-рядный	159	6 300	30,9	0,58	0,012	4	1	85
ВНП113-411	4-рядный	427	16 000	91,6	1,66	0,024	4	1	222
ВНП113-412	4-рядный	662,5	25 000	138,5	2,48	0,036	4	1	331

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Подобрали типоразмер? Инженер посчитает цену под ваш расход и давление за 1 рабочий день

Характеристики ВНП приведены по паспорту завода-изготовителя: в печатном каталоге Аквента таблиц по этой марке нет вовсе. Числа проверены построчно, придуманных среди них нет.

Прочерк в ячейке значит, что величина по этой позиции в источнике не приведена: придумывать её мы не будем.

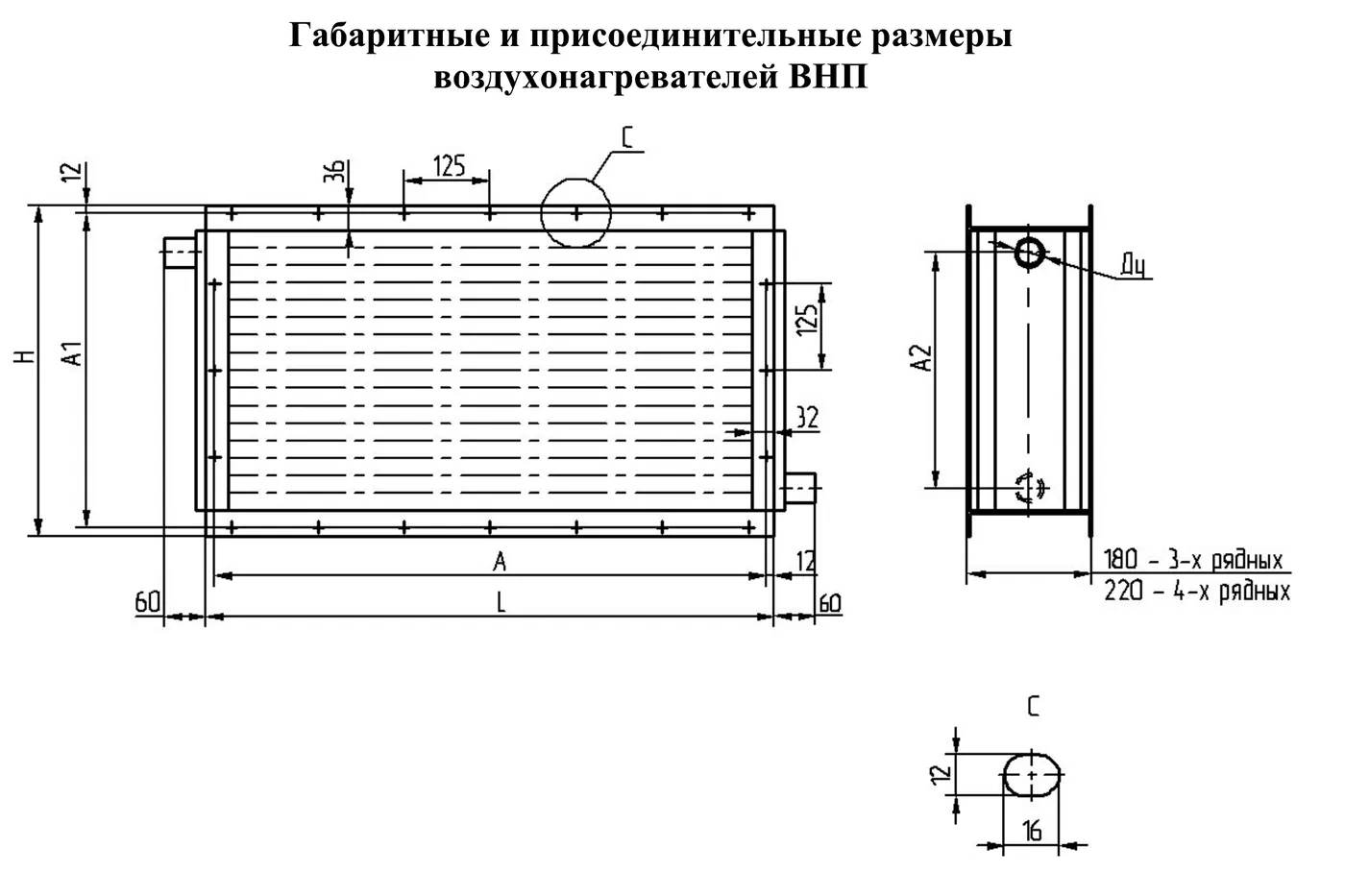

Габаритные и присоединительные размеры ВНП

ВНП — габаритные и присоединительные размеры, миллиметры. Обозначения соответствуют чертежу из каталога.
Типоразмер	A, мм	A1, мм	A2, мм	L, мм	H, мм	Dy, мм
ВНП113-306	578	551	405	602	575	50
ВНП113-307	703	551	405	727	575	50
ВНП113-308	828	551	405	852	575	50
ВНП113-309	953	551	405	977	575	50
ВНП113-310	1 203	551	405	1 227	575	50
ВНП113-311	1 703	1 051	881	1 727	1 075	65
ВНП113-312	1 703	1 551	1 381	1 727	1 575	80
ВНП113-406	578	551	405	602	575	50
ВНП113-407	703	551	405	727	575	50
ВНП113-408	828	551	405	852	575	50
ВНП113-409	953	551	405	977	575	50
ВНП113-410	1 203	551	405	1 227	575	50
ВНП113-411	1 703	1 051	881	1 727	1 075	65
ВНП113-412	1 703	1 551	1 381	1 727	1 575	80

Размеры ВНП даны в миллиметрах и взяты из паспорта завода-изготовителя. Буквенные обозначения соответствуют чертежу из каталога: L — длина; H — полная высота; A, A1, A2, Dy — по чертежу на странице.

Размеры подошли под вашу установку? Инженер подтвердит присоединительные размеры и посчитает цену за 1 рабочий день

Опросный лист и выписку по ВНП — таблицу характеристик и габаритный чертёж — инженер пришлёт на почту в течение рабочего дня.

Скачать PDF, 82 КБ

Цена ВНП и от чего она зависит

Прайса на ВНП в открытом виде нет: изделие собирается под задачу, и цена зависит от типоразмера, исполнения корпуса, двигателя и комплектации рамы. Это не уход от ответа — по конкретному режиму цифру называем за один рабочий день, письмом, с расшифровкой из чего она сложилась.

Родственные модели ВНП

С чем ещё сравнивают ВНП и что берут вместо него:

ВНВ — соседняя модель того же класса
КП-Ск — соседняя модель того же класса
КПС, КПБ, КФС, КФБ, КФСО, КП-Сн — соседняя модель того же класса

Как купить ВНП: цена, доставка, оплата и возврат

Доставка и сроки

ВНП поставляется под заказ: срок изготовления менеджер подтверждает при согласовании спецификации, обычно это от 10 рабочих дней. Отправляем любой транспортной компанией, доставка до терминала в Уфе за наш счёт.

Оплата

Расчёт за ВНП — безналичный, с НДС. Отсрочка платежа обсуждается отдельно и оформляется приложением к договору. Счёт и договор высылаем в день обращения, спецификацию согласуем до оплаты.

Гарантия и документы

На ВНП действует гарантия до 3 лет от даты отгрузки. Отгружаем с паспортом, руководством по эксплуатации и декларацией о соответствии техническому регламенту Таможенного союза; климатическое исполнение указано выше, в разделе исполнений.

Возврат и обмен

Заводской брак ВНП закрываем заменой, а не ремонтом на месте. Претензию принимаем по акту с фотографиями, решение даём в тот же рабочий день. Возврат исправного изделия под согласованную конфигурацию договором не предусмотрен.

Поставщик ВНП

Организация: ООО «Аквент»
ИНН: 0273930750
ОГРН: 1190280069231
Адрес: 450076, Республика Башкортостан, Уфа, ул. Интернациональная, 19, офис 2А
Телефон: +7 (499) 110-23-06
Почта: request@akvent.ru
Режим: пн–пт 9:00–18:00 по Уфе, заявки на почту — круглосуточно

Поставку ВНП ведёт ООО «Аквент», Уфа. Среди заказчиков: Уралхим, Норникель, СИБУР, Татнефть, ММК, ЕвроХим, Северсталь, Русал.

Аналоги ВНП и соответствие обозначений

ВНП — соответствие обозначений: под какими марками встречается то же или соседнее изделие в проектах и спецификациях.
Обозначение	Откуда обозначение	Карточка
ВНВ	другое исполнение серии, свой ряд типоразмеров	страница ВНВ
КП-Ск	страница серии целиком, сравнение исполнений	страница КП-Ск
КПС, КПБ, КФС, КФБ, КФСО, КП-Сн	другое исполнение серии, свой ряд типоразмеров	страница КПС, КПБ, КФС, КФБ, КФСО, КП-Сн
ВНП113	исполнение общего назначения из углеродистой стали	та же таблица характеристик, что и здесь
ВНП123	коррозионностойкое исполнение из нержавеющей стали	та же таблица характеристик, что и здесь

Подробнее по теме в справочнике Аквента: типы воздухонагревателей, промышленный воздухонагреватель, паровые калориферы КП-Ск.

Остались вопросы по подбору, срокам или исполнению? Инженер ответит и пришлёт расчёт за 1 рабочий день

Вопросы о ВНП

Числом ходов и живым сечением по теплоносителю. ВНП одноходовой с сечением 0,009–0,036 м², ВНВ четырёхходовой с сечением 0,0022–0,009 м². Первый рассчитан на пар, второй на воду; поменять их местами нельзя.

Диаметром трубок: у ВНП он больше, поэтому сопротивление по теплоносителю ниже, а зарастание идёт медленнее. Оребрение у обоих спирально-накатное, задача одна — нагрев приточного воздуха паром.

Четырнадцать: семь трёхрядных ВНП113-306…ВНП113-312 и семь четырёхрядных ВНП113-406…ВНП113-412. Номер задаёт фронтальное сечение от 0,26 до 2,48 м².

До 1,2 МПа при температуре теплоносителя не более 180 °С. Расчётный же режим таблицы мягче — пар 100 °С при 0,1 МПа: это условия, в которых сняты паспортные мощности.

От 55,5 кВт у трёхрядного ВНП113-306 до 662,5 кВт у четырёхрядного ВНП113-412 при паре 100 °С и воздухе минус 20 °С.

Пар при той же тепловой мощности занимает больший объём, и ему нужно большее проходное сечение. Отсюда Ду 50, 65 и 80 у парового против Ду 32 и 50 у водяного.

Да, обязательно. Конденсат надо отводить непрерывно, иначе он запирает часть трубного пучка и мощность падает. Конденсатоотводчик подбирают на расход, отвечающий тепловой мощности выбранного номера.

Материал трубного пучка: 113 — углеродистая сталь общего назначения, 123 — нержавеющая сталь, коррозионностойкое исполнение. Габариты и мощности одинаковые.
