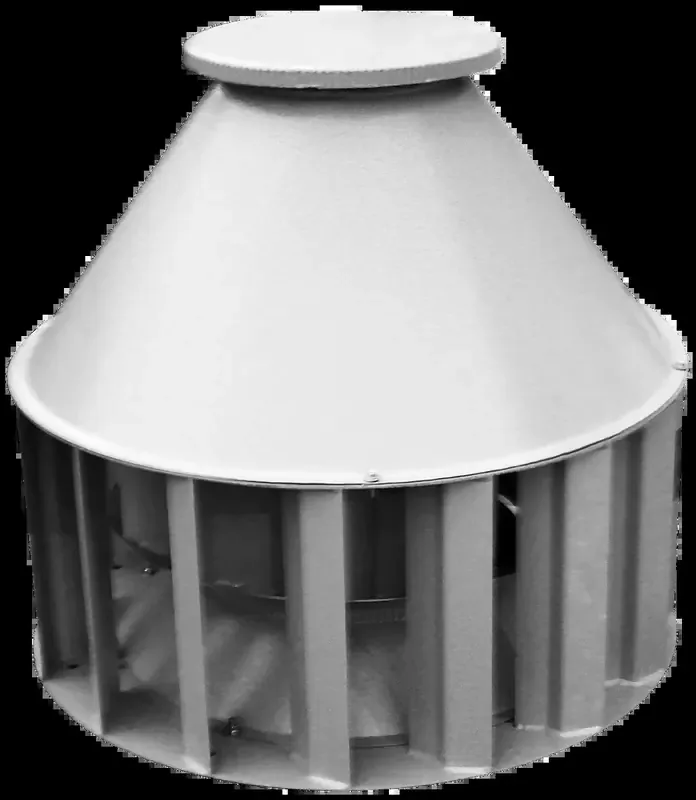

ВКР ДУ

Назначение ВКР ДУ

ВКР ДУ — крышный радиальный вентилятор дымоудаления. Ставится на кровлю и выбрасывает дым прямо в атмосферу, минуя воздуховоды на нагнетании. Для противодымной вентиляции это самая короткая схема: путь дыма заканчивается на крыше.

Ряд ВКР ДУ включает одиннадцать типоразмеров от №4ДУ до №12,5ДУ. Расход по ряду — от 2 520 до 91 080 м³/ч, двигатели от 0,18 до 37 кВт, масса от 38 до 752 кг.

Конструкция ВКР ДУ рассчитана на работу в потоке продуктов горения: двигатель вынесен из потока, применены материалы и уплотнения, сохраняющие работоспособность в нормируемом режиме — 400 °С в течение 2 часов либо 600 °С в течение 1,5 часов. Режим задаёт проект противодымной вентиляции, а не выбор покупателя.

Конструкция ВКР ДУ

Типоразмерный ряд ВКР ДУ читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 400 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 11 позиций. Спирального корпуса у ВКР ДУ нет: рабочее колесо стоит в кожухе на кровле, и воздух уходит наружу через выходное сечение колпака, а не в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВКР ДУ №4ДУ, ВКР ДУ №4,5ДУ и так далее; изделие одно и то же, разница только в форме записи.

Окружная скорость на конце лопатки ВКР ДУ — 20,9–62,8 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВКР ДУ — 750–1 500 об/мин, по синхронным группам это 750, 1 000, 1 500 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКР ДУ 750, ВКР ДУ 1000, ВКР ДУ 1500, и это то же самое, что «ВКР ДУ на 1 500 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее. Типов электродвигателя в ряду 41, конкретный указан в таблице напротив каждой конфигурации.

Масса ВКР ДУ растёт от 38 до 752 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВКР ДУ

Климатическое исполнение ВКР ДУ по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Рабочая среда и ограничения ВКР ДУ

ВКР ДУ применяют для удаления дыма из помещений, где путь дымоудаления выводится на кровлю: производственные корпуса, склады, торговые залы. В штатном режиме вентилятор стоит, его задача — запуститься при пожаре и отработать расчётное время.

Питание ВКР ДУ — по первой категории надёжности, через шкаф управления, сохраняющий работоспособность при пожаре. Кабельная линия к вентилятору тоже нормируется по огнестойкости: обычный кабель на кровле эту задачу не решает.

Монтаж ВКР ДУ ведётся на монтажный стакан. Обратный клапан в системах дымоудаления применяется с осторожностью: он не должен препятствовать выбросу в аварийном режиме, и его тип согласовывается проектом.

Подбор и монтаж ВКР ДУ

Чтобы подобрать ВКР ДУ, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

До ВКР ДУ №5ДУ включительно масса не выходит за 80 кг — ВКР ДУ ставят на раму силами двух монтажников. Типоразмеры ВКР ДУ №5,6ДУ, ВКР ДУ №6,3ДУ, ВКР ДУ №7,1ДУ, ВКР ДУ №8ДУ, ВКР ДУ №9ДУ — 95–346 кг: нужна таль или автопогрузчик. С ВКР ДУ №10ДУ и старше масса начинается от 338 кг и доходит до 752 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Монтаж ВКР ДУ ведётся на монтажный стакан — переходный элемент между кровлей и вентилятором. Стакан задаёт высоту над покрытием, принимает виброизоляцию и держит вес машины; в каталоге он идёт отдельной позицией и в дилерский прайс не входит — цену считает инженер, в том числе в варианте с обратным клапаном. Клапан ставят там, где помещение отапливается: при остановленном ВКР ДУ через шахту уходит тепло, а зимой в помещение проваливается холодный воздух.

Присоединительные размеры ВКР ДУ заданы каталогом: диаметр патрубка от 650 до 1 650 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Чем ВКР ДУ отличается от ВКР

От общепромышленного крышного вентилятора исполнение ДУ отличается материалами, уплотнениями, компоновкой двигателя и сертификатом на огнестойкость. Внешне машины похожи, но заменять одну другой нельзя ни в какую сторону.

Отдельных позиций ВКР ДУ в действующем прайс-листе завода нет, поэтому цену мы не публикуем таблицей: подставить сюда стоимость общепромышленной машины было бы прямым обманом — разница кратная. Расчёт по конкретному типоразмеру и режиму присылаем за рабочий день.

Технические характеристики ВКР ДУ по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВКР ДУ выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКР ДУ без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№7,1ДУ → 710 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВКР ДУ это значит, что при 710 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 37,2 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Габаритные и присоединительные размеры ВКР ДУ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

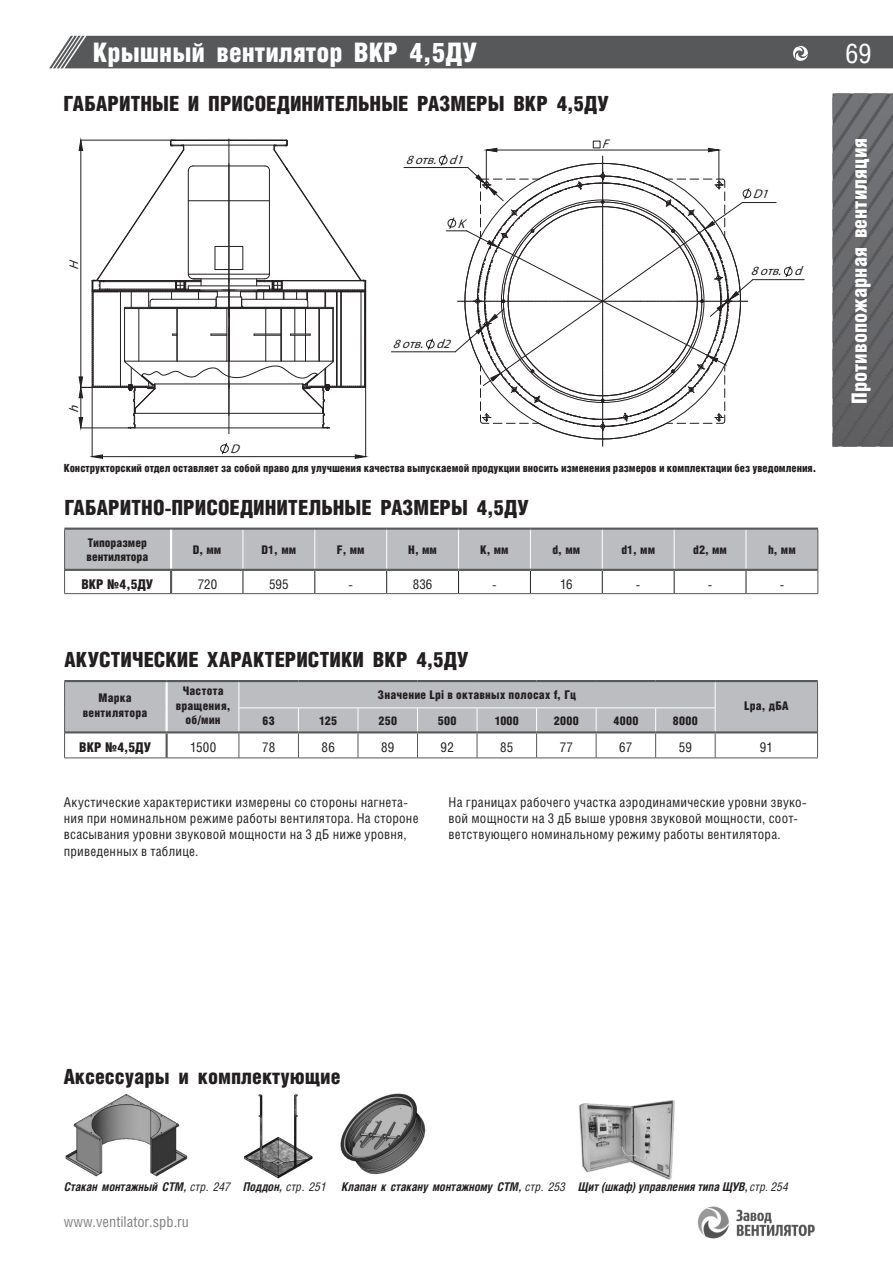

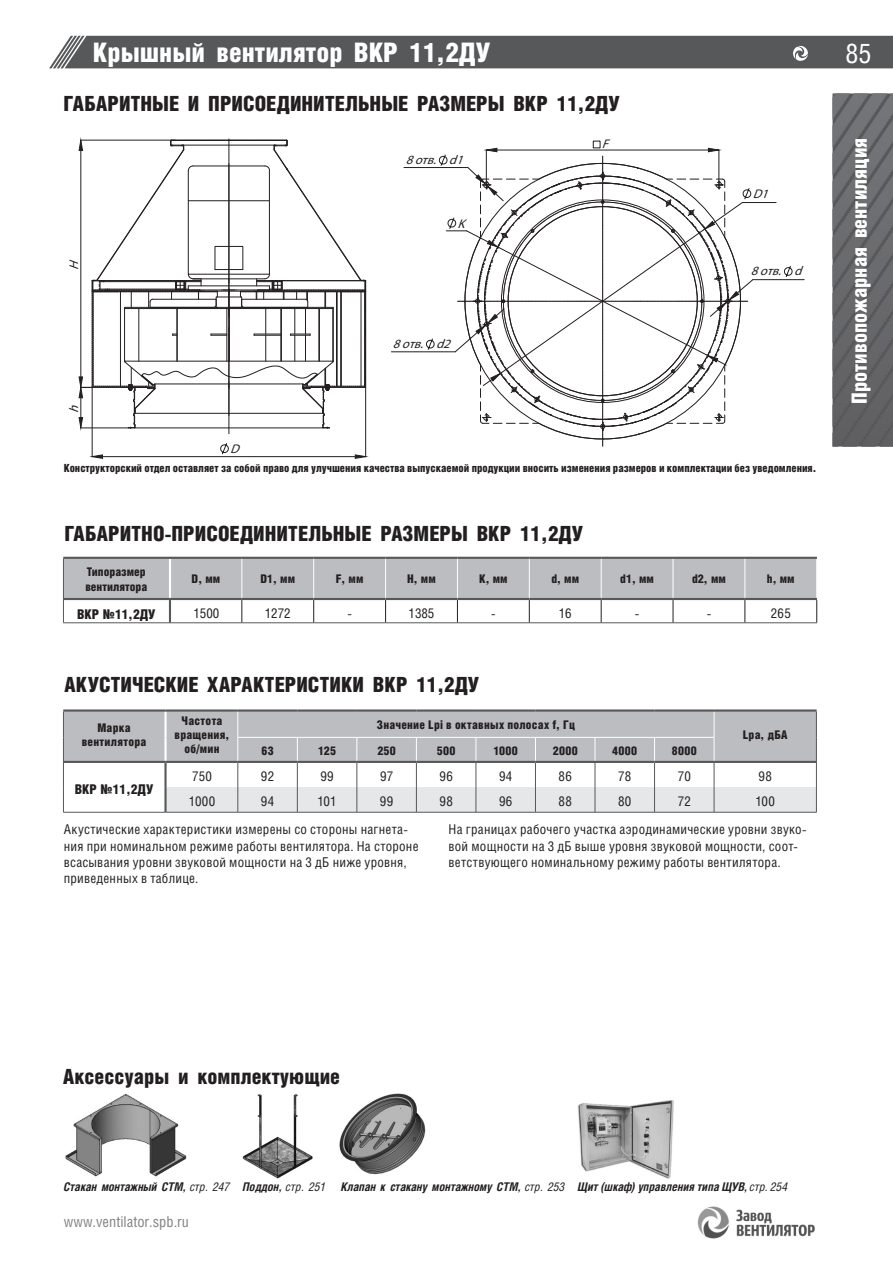

Размеры ВКР ДУ даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; d — диаметр крепёжных отверстий; D1 — диаметры присоединения; F — размеры патрубка и фланца; d1, d2 — диаметры отверстий; K, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

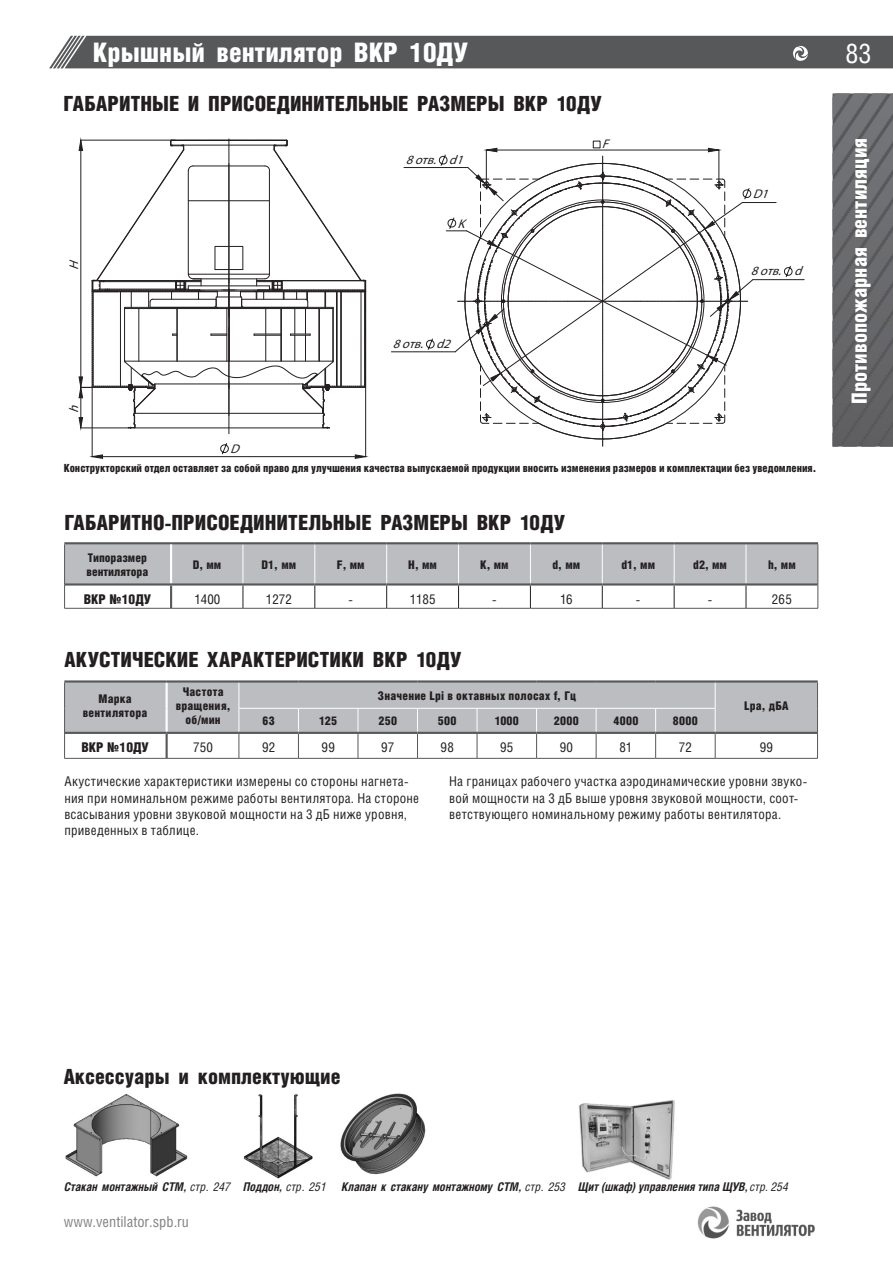

ВКР ДУ №4 — габаритные и присоединительные размеры

ВКР ДУ №4,5 — габаритные и присоединительные размеры

ВКР ДУ №5 — габаритные и присоединительные размеры

ВКР ДУ №5,6 — габаритные и присоединительные размеры

ВКР ДУ №6,3 — габаритные и присоединительные размеры

ВКР ДУ №7,1 — габаритные и присоединительные размеры

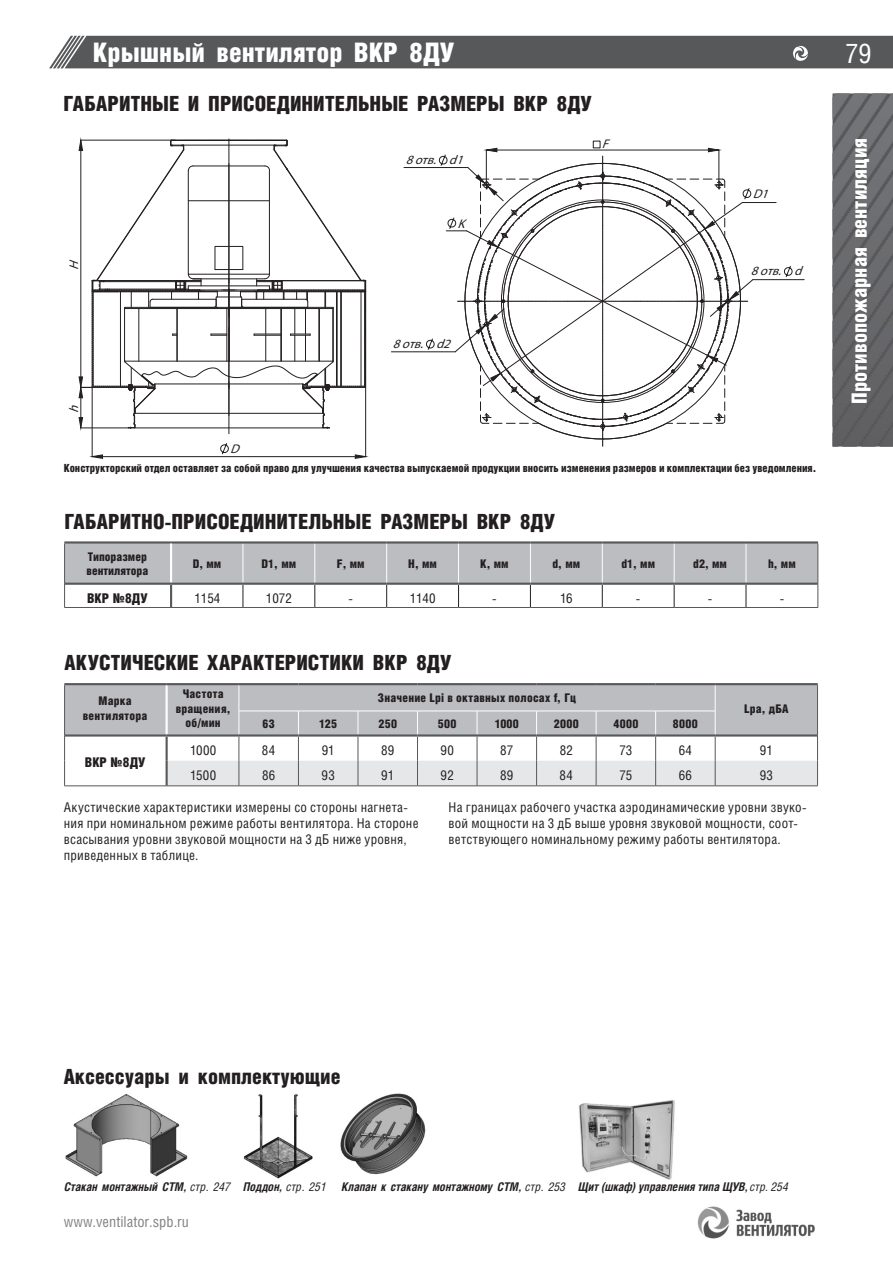

ВКР ДУ №8 — габаритные и присоединительные размеры

ВКР ДУ №9 — габаритные и присоединительные размеры

ВКР ДУ №10 — габаритные и присоединительные размеры

ВКР ДУ №11,2 — габаритные и присоединительные размеры

ВКР ДУ №12,5 — габаритные и присоединительные размеры

Аэродинамические характеристики ВКР ДУ

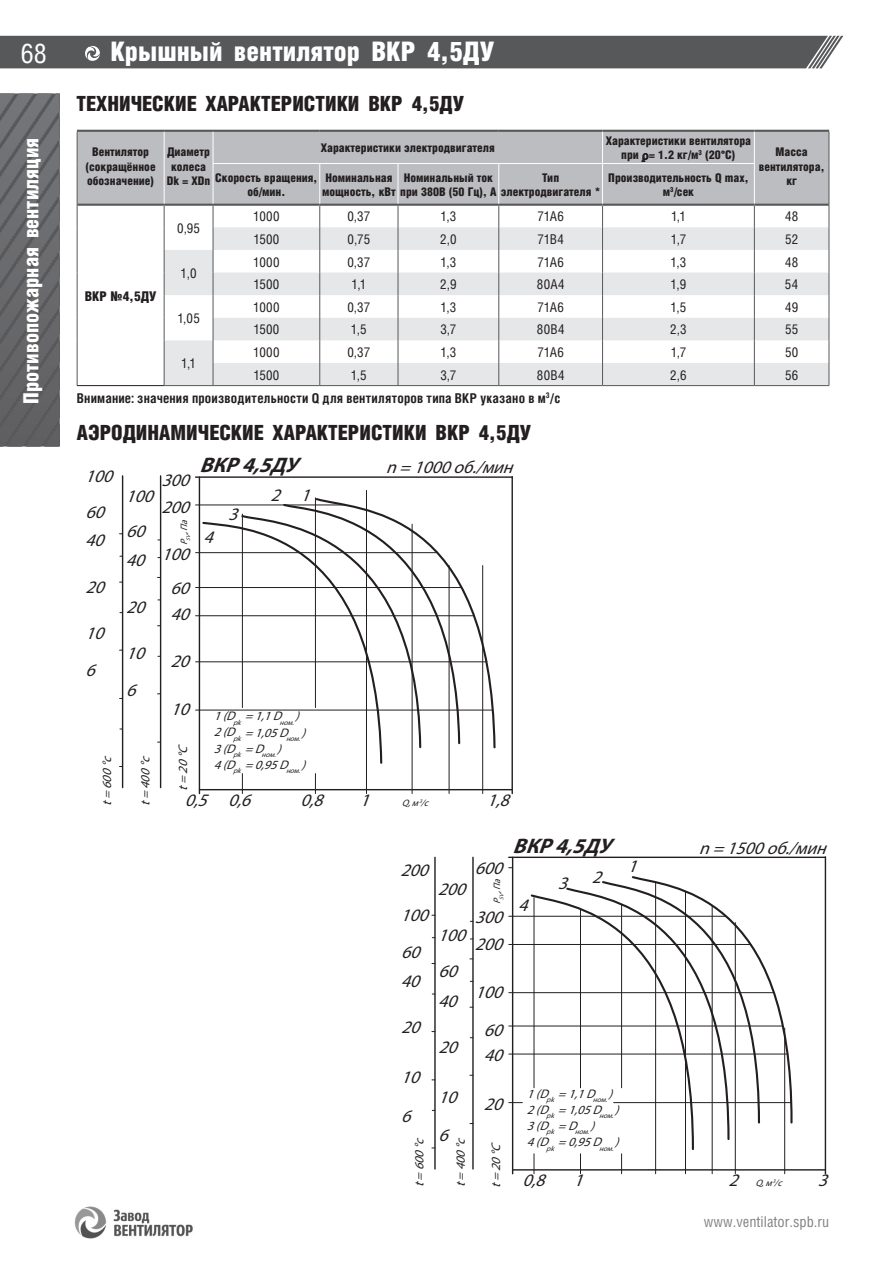

ВКР ДУ №4,5 — аэродинамическая характеристика

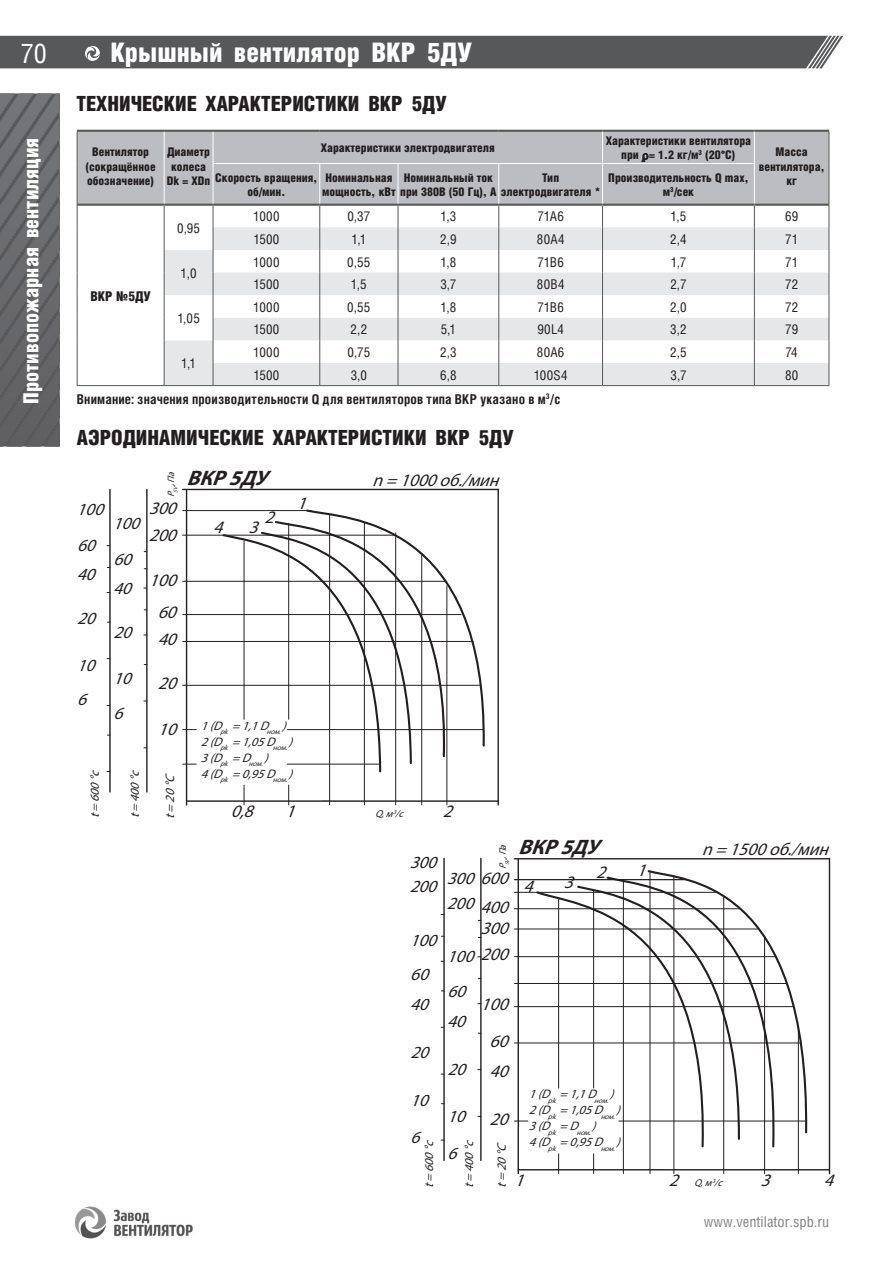

ВКР ДУ №5 — аэродинамическая характеристика

ВКР ДУ №5,6 — аэродинамическая характеристика

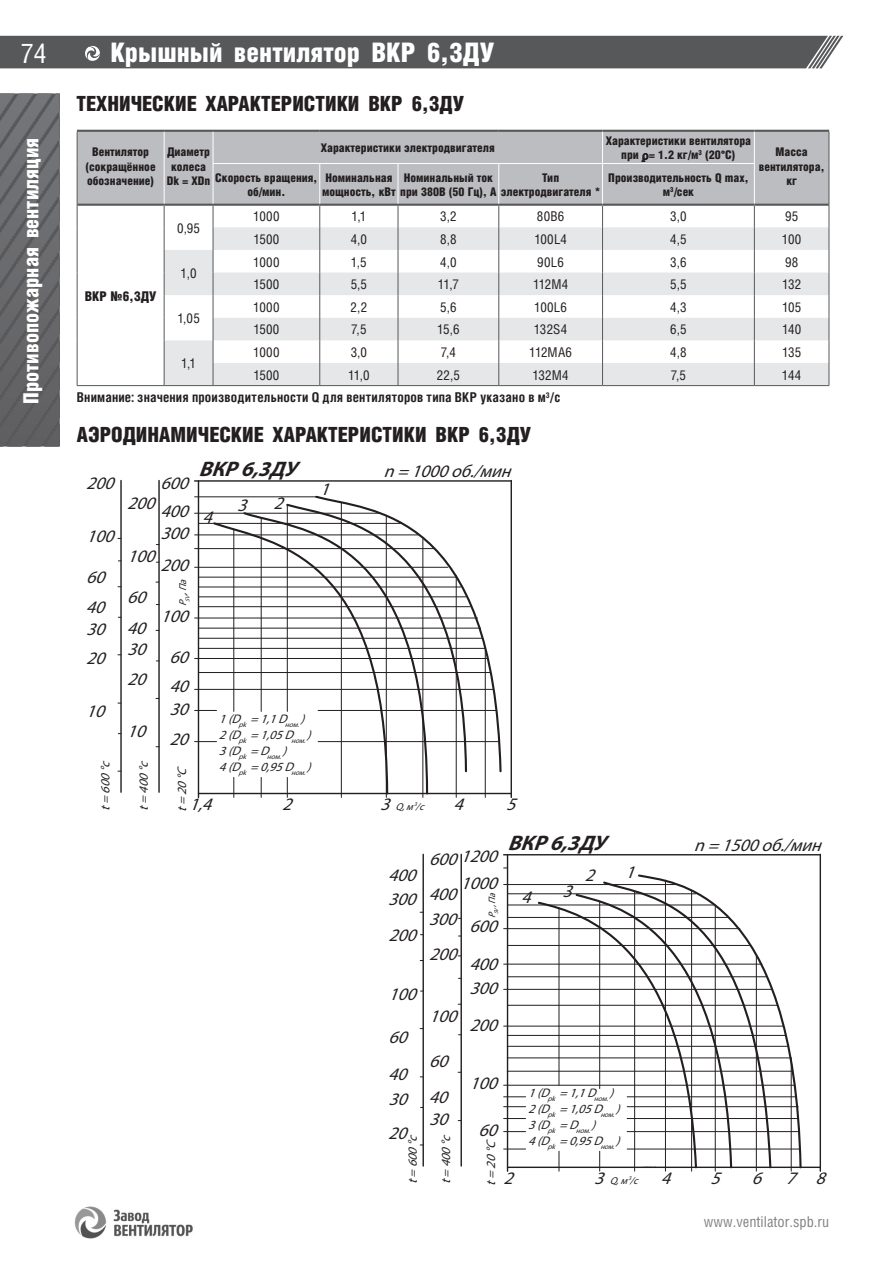

ВКР ДУ №6,3 — аэродинамическая характеристика

ВКР ДУ №7,1 — аэродинамическая характеристика

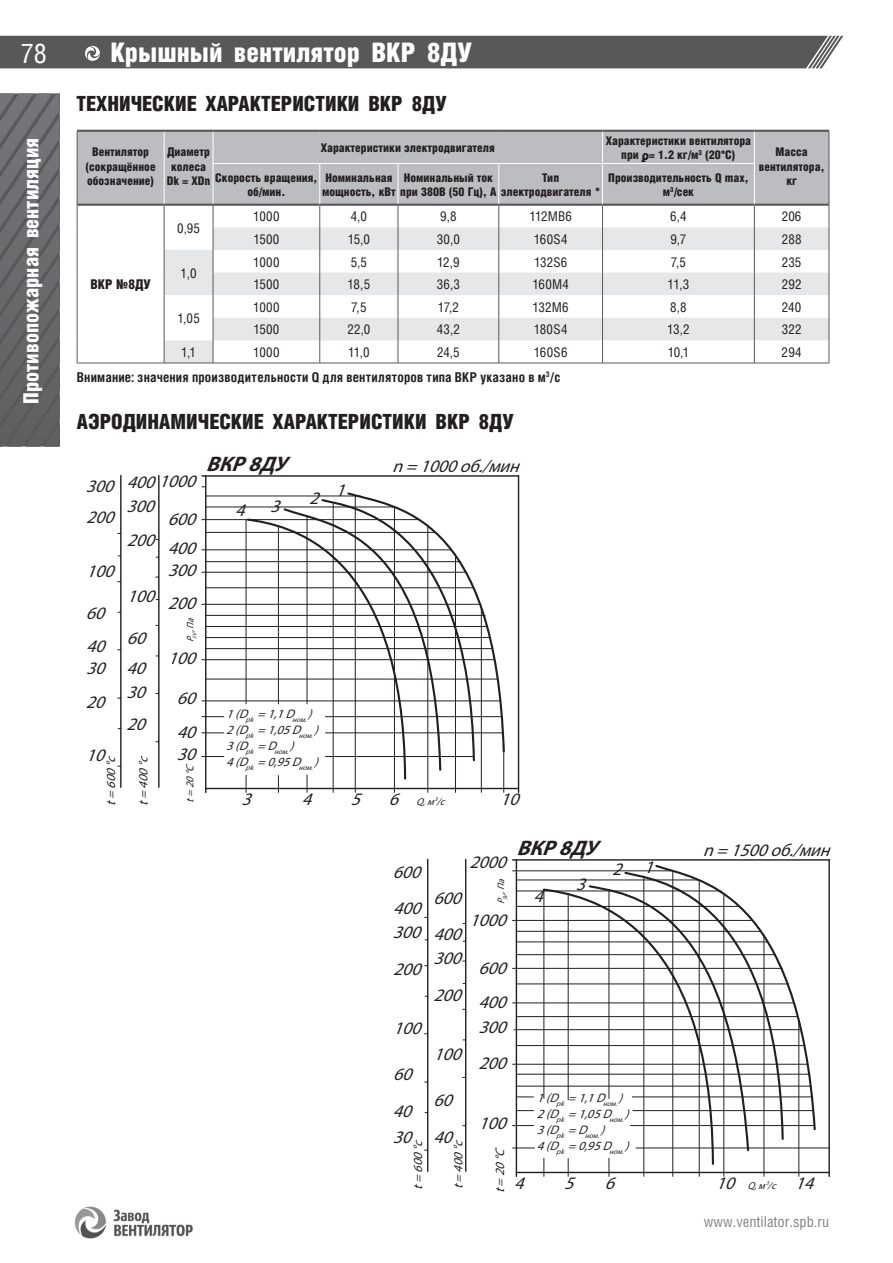

ВКР ДУ №8 — аэродинамическая характеристика

ВКР ДУ №9 — аэродинамическая характеристика

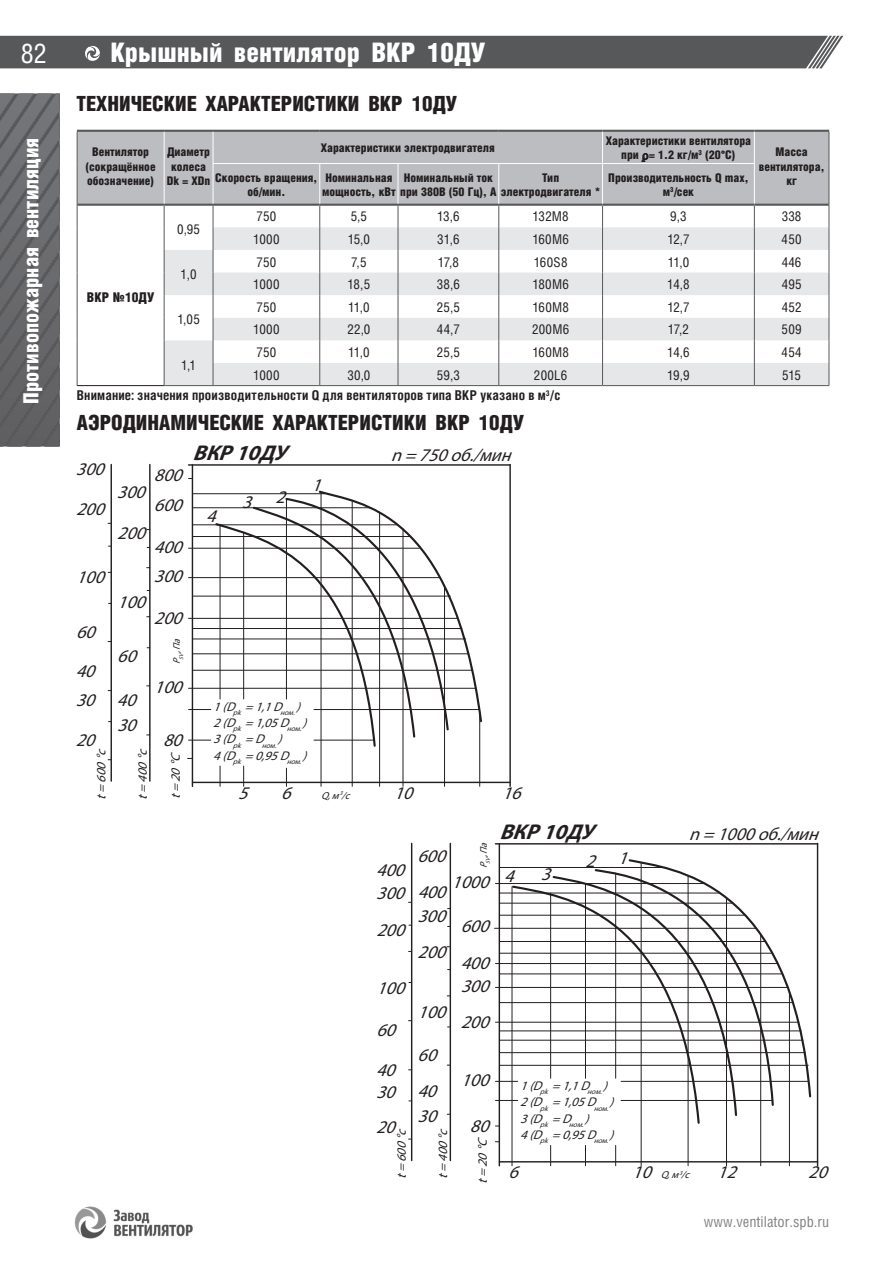

ВКР ДУ №10 — аэродинамическая характеристика

ВКР ДУ №11,2 — аэродинамическая характеристика

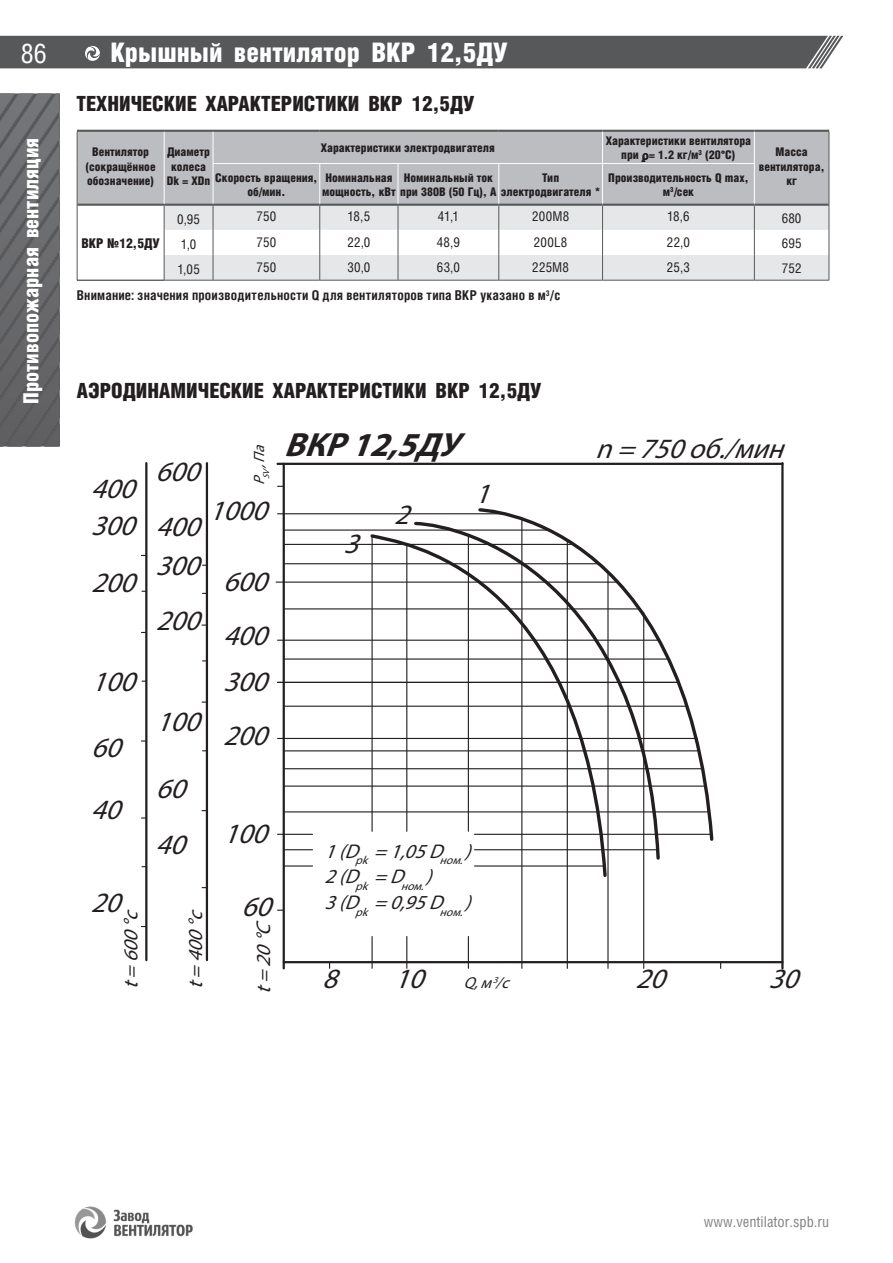

ВКР ДУ №12,5 — аэродинамическая характеристика

Цена ВКР ДУ и от чего она зависит

Цену ВКР ДУ мы не публикуем таблицей по одной причине: отдельных позиций под это исполнение в прайсе завода нет, а подставлять сюда цену соседней модели — вводить покупателя в заблуждение. Стоимость складывается из базового изделия того же типоразмера и надбавки за раму, опору и привод. Назовите типоразмер и режим — инженер посчитает и пришлёт цифру в тот же рабочий день.

Родственные модели ВКР ДУ

С чем ещё сравнивают ВКР ДУ и что берут вместо него:

• ВКР — общепромышленное исполнение той же машины
• ВКРС ДУ — соседняя модель того же класса
• ВКРФ ДУ — больше по расходу: до 109 667 м³/ч против 91 080

Как купить ВКР ДУ: цена, доставка, оплата и возврат

Поставщик ВКР ДУ

Поставку ВКР ДУ ведёт ООО «Аквент», Уфа. Среди заказчиков: Русал, Северсталь, НЛМК, ММК, Газпром нефть, Норникель, Акрон, ЕвроХим.

Аналоги ВКР ДУ и соответствие обозначений

Рядом с ВКР ДУ в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
