ВКРС

Назначение ВКРС

ВКРС — крышный радиальный вентилятор в усиленном исполнении. От базовой крышной машины отличается более жёсткой конструкцией корпуса и рабочего колеса, что даёт больший напор при том же номере и снижает шум на кровле.

Ряд ВКРС — двенадцать типоразмеров от №3,55 до №12,5. Расход по ряду от 600 до 78 000 м³/ч, полное давление до 2 100 Па, двигатели от 0,25 до 30 кВт, масса от 65 до 677 кг.

ВКРС берут там, где вытяжная сеть длиннее обычной или где есть требования по шуму на прилегающей территории: жилая застройка рядом, офисная часть под кровлей, больницы и учебные здания.

Конструкция ВКРС

Типоразмерный ряд ВКРС читается без справочника: номер — это диаметр рабочего колеса в дециметрах, от 355 мм у младшего типоразмера до 1 250 мм у старшего. Всего в ряду 12 позиций. Спирального корпуса у ВКРС нет: рабочее колесо стоит в кожухе на кровле, и воздух уходит наружу через выходное сечение колпака, а не в нагнетательный патрубок.

В проектной документации те же позиции записывают через знак номера — ВКРС №3,55, ВКРС №4 и так далее; изделие одно и то же, разница только в форме записи.

В заявках попадается и написание «крышной вентилятор ВКРС» — через «о», хотя по норме прилагательное пишется «крышный». Речь об одном и том же изделии, и крышные вентиляторы ВКРС поставляются одинаково независимо от формы записи в запросе.

Окружная скорость на конце лопатки ВКРС — 27,9–70,7 м/с. Это вычисляемая величина (u = π · D · n / 60), и она важнее, чем кажется: шум растёт примерно как пятая степень окружной скорости, а износ лопатки абразивом — как третья. Два типоразмера с одинаковым расходом, но разной скоростью звучат и служат по-разному.

Частота вращения в ряду ВКРС — 750–3 000 об/мин, по синхронным группам это 750, 1 000, 1 500, 3 000 об/мин. В заявках и спецификациях частоту пишут прямо после марки — ВКРС 750, ВКРС 1000, ВКРС 1500, ВКРС 3000, и это то же самое, что «ВКРС на 3 000 об/мин». Группа определяет и расход, и шум: переход с 1 500 на 1 000 об/мин снижает расход примерно на треть, а звуковую мощность — заметно сильнее.

Масса ВКРС растёт от 65 до 677 кг. Это не справочная строка, а исходные данные для трёх решений: чем поднимать при монтаже, выдержит ли основание и нужны ли виброопоры. Масса указана для базового двигателя — при его замене меняется и она.

Исполнения и схемы ВКРС

Исполнения проточной части ВКРС по прайсу завода: углеродистая сталь, коррозионностойкая сталь, взрывозащищённое из разнородных материалов. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по прайсу от 17.02.2026 усреднением по всем конфигурациям ВКРС: коррозионностойкая сталь — в 1,5 раза дороже, взрывозащищённое из разнородных материалов — в 1,4 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВКРС по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВКРС по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВКРС №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКРС есть цена на 3 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВКРС

ВКРС перемещает воздух и неагрессивные газовоздушные смеси. Как и у остальных крышных машин, двигатель вынесен из потока и охлаждается наружным воздухом, поэтому установка на кровле круглогодичная.

Материал проточной части ВКРС — углеродистая или коррозионностойкая сталь; для взрывоопасных зон предусмотрено исполнение с искробезопасным колесом. Взрывозащищённое исполнение в прайсе идёт отдельной колонкой.

Монтаж ВКРС — на стакан с виброизоляторами. Усиленная конструкция весит больше базовой, поэтому кровельное основание проверяется по фактической массе, а не по типовому решению.

Подбор и монтаж ВКРС

Чтобы подобрать ВКРС, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Почему подбор по давлению обязателен, а по одной производительности невозможен: рабочая зона ВКРС перекрывает производительность до 78 000 м³/ч и полное давление до 2 100 Па, но не одновременно. Внутри характеристики они связаны обратно, и одному и тому же расходу соответствуют разные типоразмеры в зависимости от сопротивления сети.

До ВКРС №5 включительно масса не выходит за 94 кг — ВКРС ставят на раму силами двух монтажников. Типоразмеры ВКРС №5,6, ВКРС №6,3, ВКРС №7,1, ВКРС №8 — 98–326 кг: нужна таль или автопогрузчик. С ВКРС №9 и старше масса начинается от 272 кг и доходит до 677 кг — здесь уже подъёмный механизм и основание, проверенное на нагрузку.

Монтаж ВКРС ведётся на монтажный стакан — переходный элемент между кровлей и вентилятором. Стакан задаёт высоту над покрытием, принимает виброизоляцию и держит вес машины; в каталоге он идёт отдельной позицией и в дилерский прайс не входит — цену считает инженер, в том числе в варианте с обратным клапаном. Клапан ставят там, где помещение отапливается: при остановленном ВКРС через шахту уходит тепло, а зимой в помещение проваливается холодный воздух.

Присоединительные размеры ВКРС заданы каталогом: диаметр патрубка от 650 до 1 650 мм по ряду. Полная таблица со всеми буквенными обозначениями приведена ниже — по ней проверяют, встанет ли машина на существующие анкера и воздуховоды без переделки узла.

Технические характеристики ВКРС по типоразмерам

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник цифр — печатный каталог Аквента, подробная разбивка по конфигурациям. Расход и полное давление даны границами рабочей зоны характеристики. Внутри неё они связаны обратно: наибольшее давление ВКРС выдаёт при наименьшем расходе, и наоборот. Конкретную точку задаёт сопротивление сети — поэтому подбор ВКРС без схемы сети даёт вилку, а не одно значение. Масса указана для базового двигателя: при замене типа двигателя она меняется. Прочерк в ячейке значит, что величина в печатном каталоге по этой конфигурации не приведена: придумывать её мы не будем.

Две колонки в таблице вычисляемые, и вот из чего: диаметр рабочего колеса равен номеру вентилятора в дециметрах (№7,1 → 710 мм), окружная скорость на конце лопатки — u = π · D · n / 60, где D в метрах, n в об/мин. Для ВКРС это значит, что при 710 мм колеса и 1 000 об/мин конец лопатки идёт со скоростью 37,2 м/с. Окружная скорость нужна для оценки шума и износа: чем она выше, тем громче машина и тем быстрее абразив съедает лопатку.

Цены ВКРС по конфигурациям

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цены на ВКРС даны по прайсу от 17.02.2026 и действуют на день обращения; перед выставлением счёта подтверждаем актуальность. цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

Диапазон мощности здесь не совпадает с рядом характеристик: в таблице выше 0,25–30 кВт, в прайсе 0,18–55 кВт. Прайс завода включает конфигурации, которых нет в печатном каталоге характеристик ВКРС; расход и давление по ним запрашивайте у инженера.

Габаритные и присоединительные размеры ВКРС

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Размеры ВКРС даны в миллиметрах и взяты из габаритно-присоединительных таблиц печатного каталога Аквента. Буквенные обозначения соответствуют чертежу под таблицей: D — диаметр всасывающего патрубка; H — полная высота; d — диаметр крепёжных отверстий; D1 — диаметры присоединения; F — размеры патрубка и фланца; d1, d2 — диаметры отверстий; K, h — габариты корпуса и основания. Прочерк означает, что размер для этого исполнения не нормируется.

ВКРС №3,55 — габаритные и присоединительные размеры

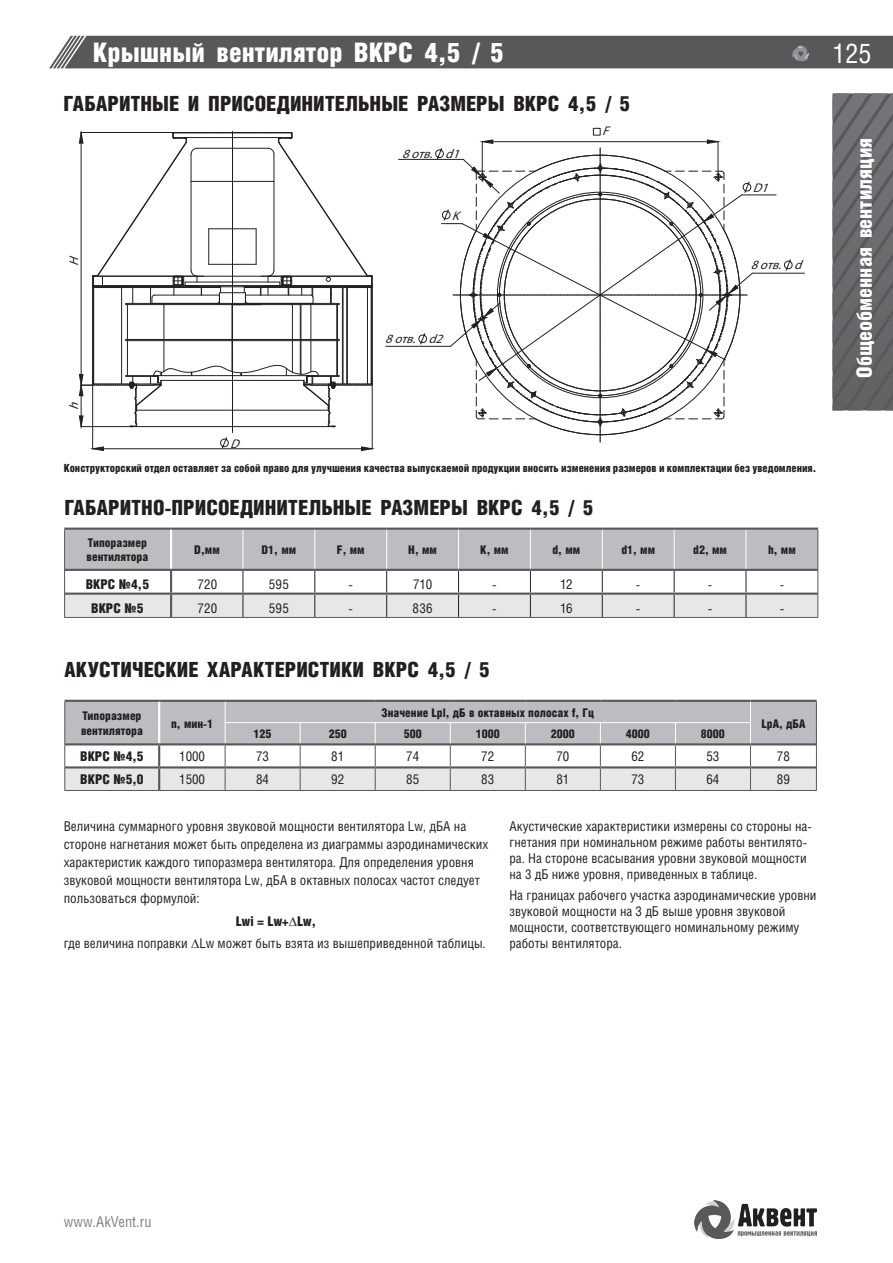

ВКРС №4,5 — габаритные и присоединительные размеры

ВКРС №5,6 — габаритные и присоединительные размеры

ВКРС №7,1 — габаритные и присоединительные размеры

Аэродинамические характеристики ВКРС

ВКРС №3,55 — аэродинамическая характеристика

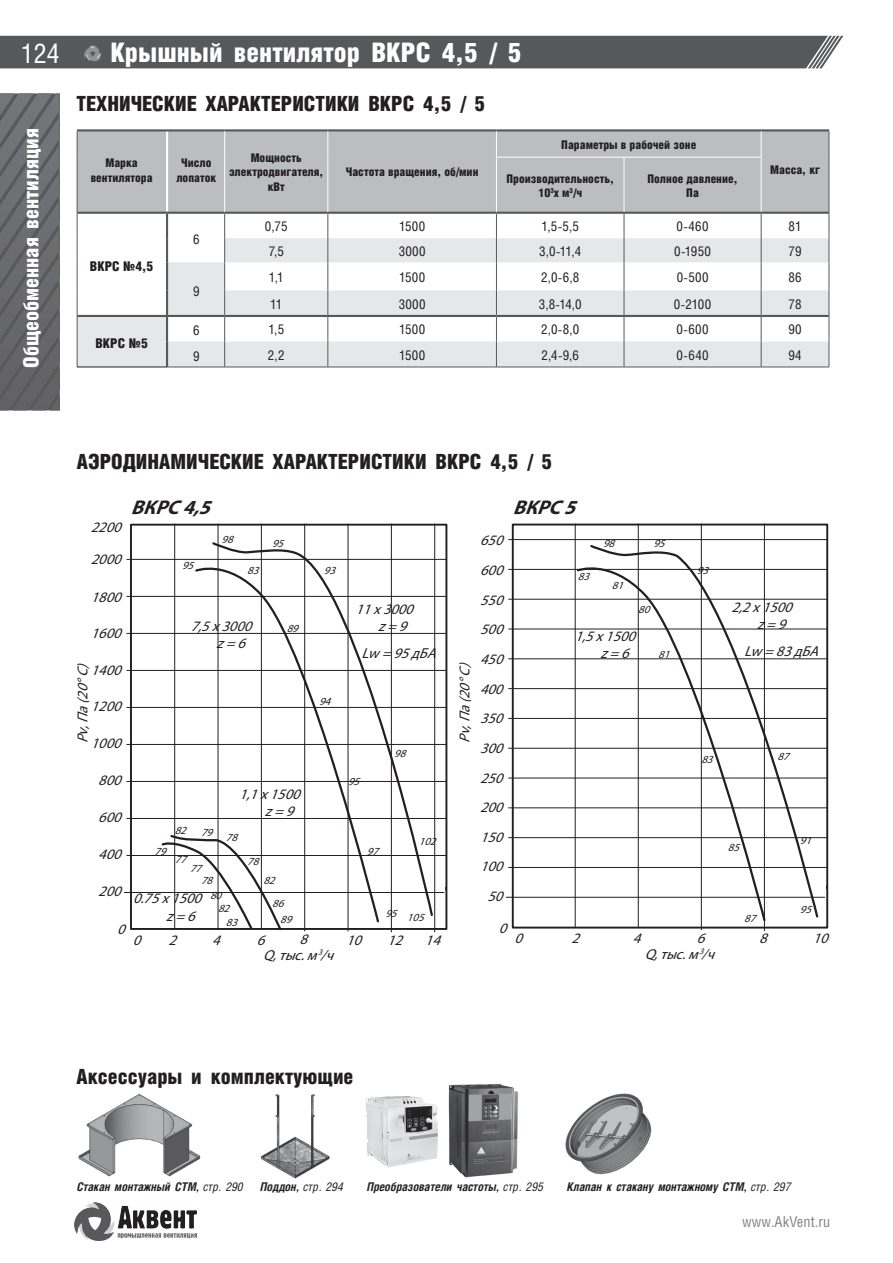

ВКРС №4,5 — аэродинамическая характеристика

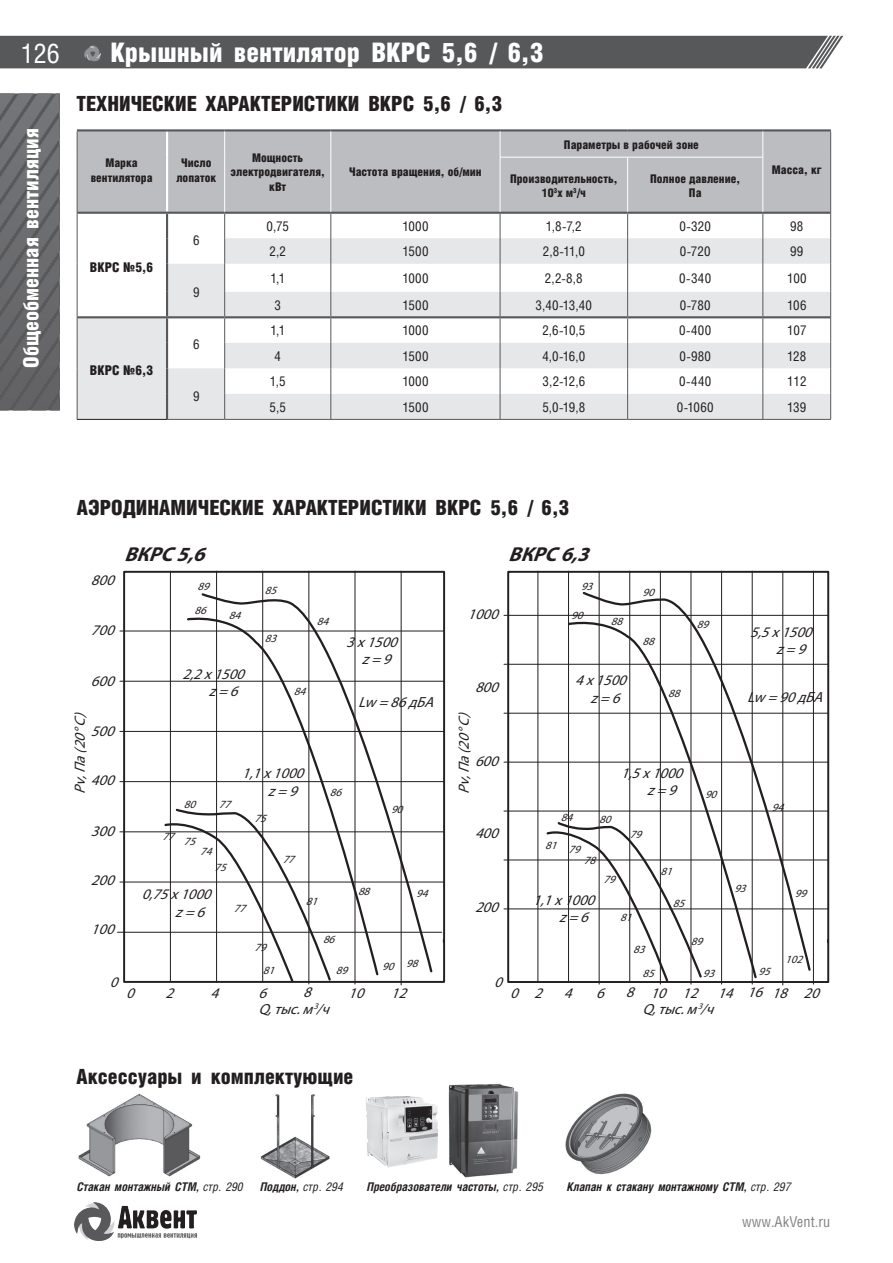

ВКРС №5,6 — аэродинамическая характеристика

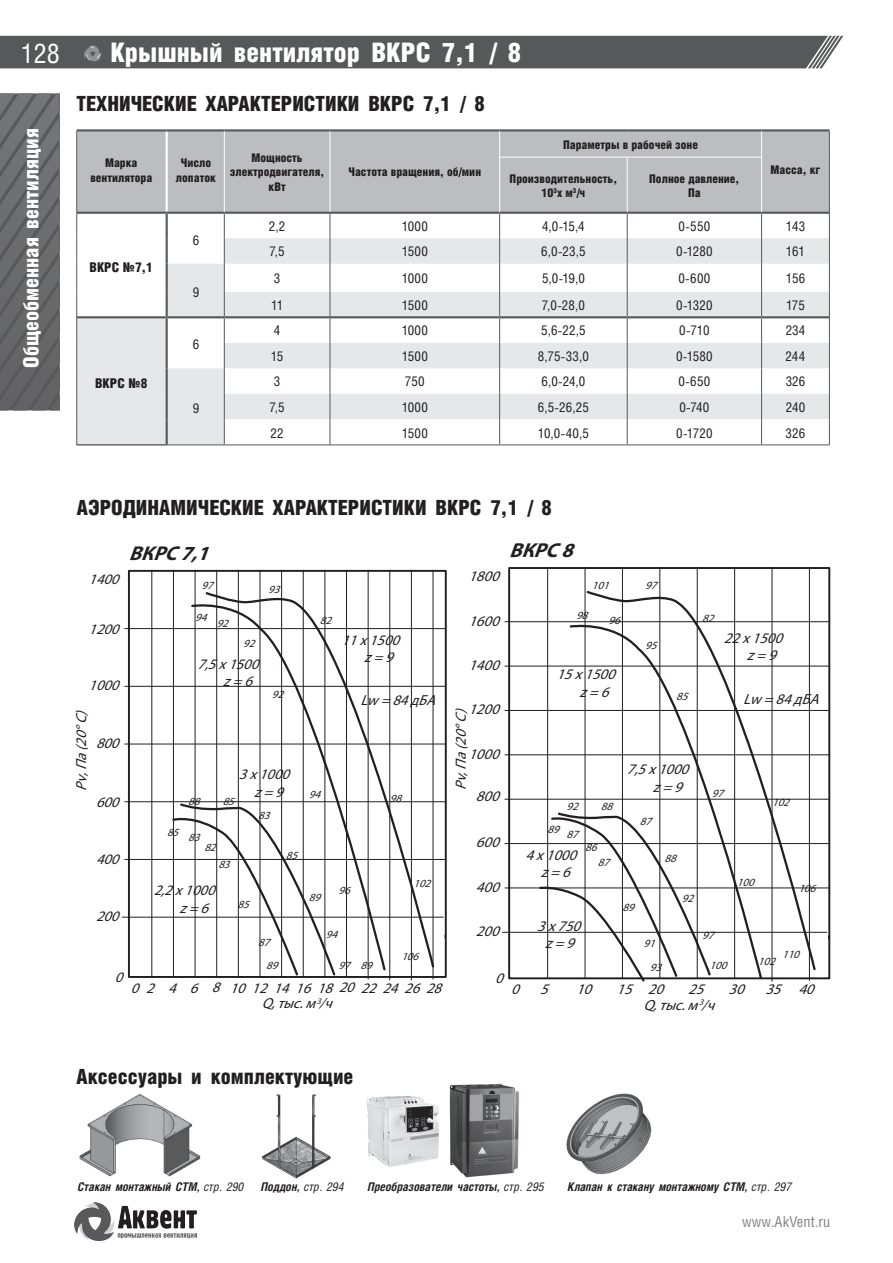

ВКРС №7,1 — аэродинамическая характеристика

Цена ВКРС и от чего она зависит

Стоимость ВКРС складывается из типоразмера, материала проточной части, характеристик двигателя и схемы исполнения. Разница между исполнениями заметная, поэтому цену честнее показывать таблицей по конфигурациям — что и сделано выше.

Родственные модели ВКРС

С чем ещё сравнивают ВКРС и что берут вместо него:

• ВКРС ДУ — исполнение для дымоудаления: 400 °С в течение 2 часов либо 600 °С в течение 1,5 часов
• ВКР — больше по расходу: до 91 080 м³/ч против 78 000
• ВКРФ — близок по параметрам: до 72 000 м³/ч и 1 950 Па

Как купить ВКРС: цена, доставка, оплата и возврат

Поставщик ВКРС

Поставку ВКРС ведёт ООО «Аквент», Уфа. Среди заказчиков: Роснефть, НЛМК, Северсталь, СИБУР, Уралхим, Норникель, ЕвроХим, Акрон.

Аналоги ВКРС и соответствие обозначений

Рядом с ВКРС в проектах часто идут смежные модели того же класса, и их обозначения легко перепутать. В таблице ниже — не альтернативные названия одного изделия, а соседние модели: у каждой свой ряд типоразмеров и своя рабочая зона. Взаимозаменяемость проверяют по характеристикам на их страницах, а не по близости обозначения.
