ЛИОТ

Назначение ЛИОТ

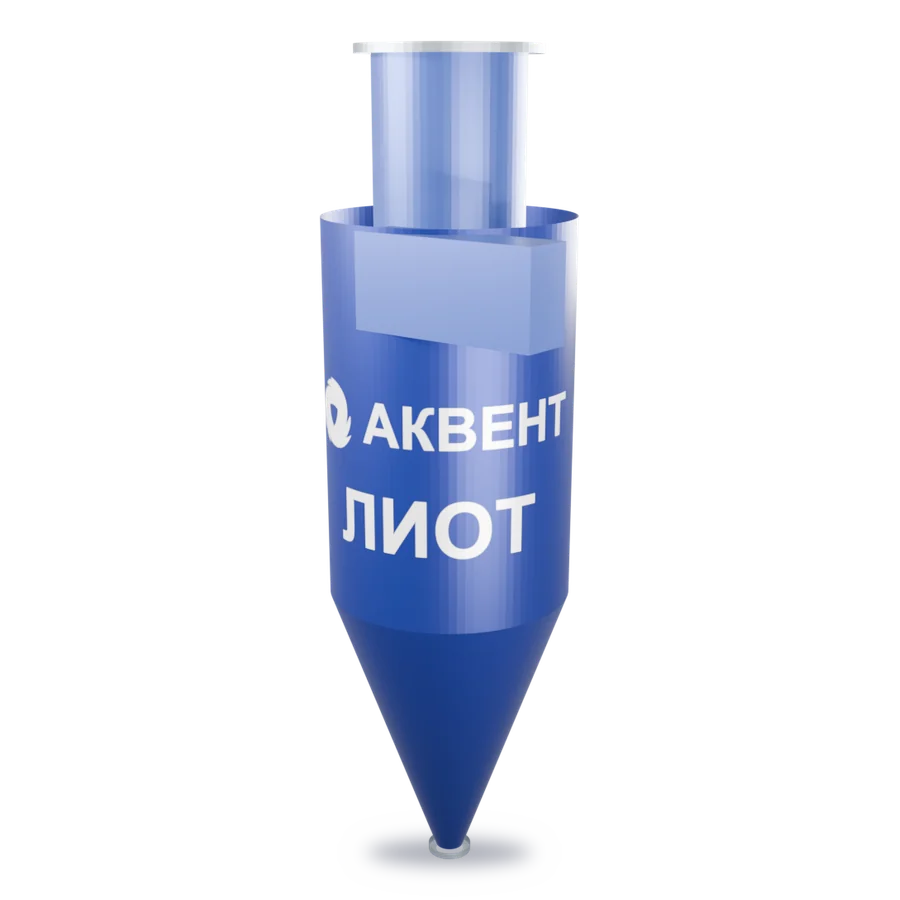

ЛИОТ — циклон Ленинградского института охраны труда, аппарат цеховой аспирации для стружки, опилок и сухой неслипающейся пыли. Методика расчёта — «Указания по расчёту циклонов А6-52», ВНИИОТ–Сантехпроект, 1971 год.

Выпускается в двух моделях, и это принципиально для схемы: модель А — с зонтом, для работы на нагнетание, когда вентилятор стоит до циклона; модель Б — с улиткой, для работы на всасывание, когда вентилятор стоит после. Перепутать их нельзя: аппарат просто не будет работать в чужой схеме.

Ряд ЛИОТ — десять номеров, диаметры 552–1 886 мм. Расход при условной скорости 1,7 м/с — от 1 460 до 17 090 м³/ч. Справочник приводит и прямые замеры: у №1 — 1 000, 1 200 и 1 500 м³/ч при входных скоростях 12, 15 и 18 м/с; у №10 — 12 000, 14 600 и 17 500 м³/ч соответственно.

Масса аппарата — от 70 кг у №1 до 899 кг у №10. Диаметр выходного патрубка растёт с 322 до 1 106 мм, пылевыпускного — с 67 до 236 мм: под последний и подбирается шлюзовой затвор или бункер-накопитель.

Конструкция ЛИОТ

Пропорции ЛИОТ в долях диаметра: выходной патрубок 0,59D, высота цилиндра 1,54D, конус с углом 40° высотой 1,23D, общая высота 3,4D. Угол конуса 40° — крутой: он и рассчитан на то, чтобы стружка сползала, а не зависала на стенке.

Общая степень очистки ЛИОТ сильно зависит от того, насколько точно выдержан зазор в нижней части. По данным справочника, при половине разности диаметров около 100 мм недоулов составляет 8 %, при 200 мм — 20 %, при 300 мм — 38 %. То есть геометрия узла выгрузки решает больше, чем номер аппарата.

Фракционная эффективность по замерам: у №1 (∅555 мм) — 75 % на частицах 0–5,6 мкм, 90 % на 5,6–11,2 мкм и 97–100 % на фракциях крупнее 11,2 мкм. У №2 (∅765 мм) на самой мелкой фракции уже 80 %. Диаметр разделения d₅₀ = 8 мкм, общий КПД 67,7 % при перепаде 1 000 Па на неизвестной пыли.

Что стоит за цифрой сопротивления ЛИОТ: коэффициент ζ = 460, плотность газа 1,2 кг/м³, условная скорость 1,7 м/с — вместе они дают 798 Па. Диаметр в формулу не входит, поэтому и ∅552, и ∅1 886 мм сопротивляются одинаково. На тягу это влияет прямо: цифру закладывают в напор вентилятора наравне с потерями в воздуховодах.

Условная скорость в корпусе ЛИОТ — 1,7 м/с, во входном патрубке — 17,6 м/с. Разница в 10,4 раза и есть рабочий принцип: поток разгоняется во входном патрубке, закручивается вдоль стенки, частица уходит к стенке центробежной силой, а очищенный газ — вверх по выхлопной трубе.

По массе ряд ЛИОТ идёт от 70 до 899 кг — речь о корпусе, без бункера с пылью и без опор. Проектировщику нужна не она, а полная нагрузка на площадку: масса аппарата плюс масса уловленного материала.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Пропорции ЛИОТ заданы в долях диаметра корпуса D, поэтому по ним считается любой типоразмер ряда, а не только те, что стоят в габаритной таблице. Источник — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006; страницы указаны в примечании под таблицей характеристик.

Исполнения ЛИОТ: материал корпуса

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Запись в спецификации выглядит так: «ЛИОТ-6 Н» — марка с номером типоразмера и буква исполнения. Цены в прайсе нет ни на одно из пяти исполнений ЛИОТ: изделие изготавливается под заказ, и стоимость считается по спецификации — от толщины стенки и материала она меняется в разы. Базовое исполнение — углеродистая сталь; всё остальное, включая пищевую нержавеющую сталь и титан, делается по запросу.

Рабочая среда и ограничения ЛИОТ

ЛИОТ применяют по сухой древесной стружке, опилкам, шлифовальной пыли и подобной сыпучей среде. Влажная стружка налипает на стенку конуса и постепенно перекрывает выгрузку — за этим следят при работе с сырой древесиной.

Древесная пыль взрывоопасна и горюча, а от шлифовального и заточного оборудования в поток попадают искры. Поэтому в деревообработке перед циклоном ставят искрогаситель, а сам аппарат — во взрывозащищённом исполнении.

Сопротивление ЛИОТ — 798 Па при условной скорости 1,7 м/с; по замерам с улиткой и без неё коэффициент различается, и это учитывают при подборе вентилятора аспирационной установки.

Эффективность улавливания ЛИОТ

Одной цифры «эффективность ЛИОТ» не существует: она зависит от размера частиц, плотности материала, входной запылённости и скорости в корпусе. Ниже — 5 результатов испытаний со своими условиями; переносить их на свою пыль без пересчёта нельзя.

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Каждая строка — отдельный опыт с указанными условиями. По вашей пыли эффективность ЛИОТ считается по функции фракционной эффективности с параметрами d₅₀ и lg σ из того же справочника — такой расчёт инженер приложит к предложению.

Подбор ЛИОТ по расходу газа

Первое решение при подборе ЛИОТ — не номер, а модель: А для нагнетания, Б для всасывания. Схему определяет положение вентилятора относительно циклона, и менять её после монтажа дороже, чем выбрать правильно сразу.

Типоразмер ЛИОТ выбирают не по мощности и не по массе, а по расходу газа. Диаметр корпуса считается из условной скорости: L = 3 600 · Vц · 0,785 · D², откуда D = √(L / (2 827 · Vц)). Для ЛИОТ оптимальная условная скорость Vц = 1,7 м/с (стр. 144).

Пример: нужно очистить 8 450 м³/ч. По формуле D = √(L / (2 827 · Vц)) получаем 1,326 м, то есть ∅1 326 мм — это ЛИОТ-6 в таблице выше. Сопротивление такого аппарата — 798 Па, и его закладывают в напор вентилятора вместе с потерями в воздуховодах.

Если расчётный диаметр выходит больше ∅1 886 мм — верхнего типоразмера ряда ЛИОТ, — ставят не один большой аппарат, а группу из нескольких меньших на общем коллекторе и общем бункере. Так поступают потому, что эффективность циклона падает с ростом диаметра: чем меньше корпус, тем сильнее центробежное поле.

Дисперсность пыли — второй ключ подбора. Диаметр разделения ЛИОТ d₅₀ = 8 мкм: частицы такого размера улавливаются наполовину, крупнее — почти полностью, мельче — хуже. Если в потоке преобладает фракция мельче 8 мкм, одним циклоном задача не решается: за ним ставят рукавный фильтр или мокрый пылеуловитель, а сам ЛИОТ работает первой ступенью и снимает основную массу.

Технические характеристики ЛИОТ по типоразмерам

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Источник характеристик ЛИОТ — справочник Лазарева В.А. «Циклоны и вихревые пылеуловители», 2006 (габаритные размеры — стр. 147). Площадь сечения и расход газа посчитаны по формулам оттуда же: Fц = 0,785·D², L = 3600·Vц·Fц, Fц = 0,785·D². Сопротивление — величина Δp при оптимальной условной скорости, условия: tг=120°C. Прочерк означает, что величина по этому типоразмеру в справочнике не приведена: придумывать её мы не будем.

Как купить ЛИОТ: цена, срок изготовления, доставка и оплата

Стоимость ЛИОТ мы называем после того, как знаем три вещи: расход газа, характер пыли и требуемый материал корпуса. Цена по запросу — это не уход от ответа, а единственный честный вариант для изделия, которое варят под задачу. Расчёт и коммерческое предложение — в течение рабочего дня.

ЛИОТ отгружаем через 15–30 рабочих дней после согласования спецификации: срок зависит от материала корпуса и диаметра. Крупные типоразмеры везём разобранными — корпус, конус и бункер отдельно, сборка на месте. До терминала в Уфе доставка бесплатная.

Оплата за ЛИОТ — безналичная с НДС, по счёту и договору поставки. Дробим платёж на аванс и расчёт по готовности; для бюджетных заказчиков работаем по 44-ФЗ и 223-ФЗ с обычным пакетом документов.

На ЛИОТ даём 12 месяцев гарантии. С изделием едут паспорт, сертификаты на применённый металл и схема с присоединительными размерами. Срок службы корпуса определяется абразивностью пыли: под абразив закладывают увеличенную толщину стенки или футеровку, и это оговаривается в спецификации заранее.

По ЛИОТ действует обычный порядок: претензии по количеству и внешнему виду принимаются при приёмке, скрытые дефекты — в течение 20 рабочих дней. Изделие сделано по вашей спецификации и возврату по причине «не подошло» не подлежит, поэтому размеры и материал согласуем письменно до запуска в работу.

Поставщик ЛИОТ

Поставку ЛИОТ ведёт ООО «Аквент», Уфа. Среди заказчиков: Акрон, Газпром нефть, ММК, Северсталь, Русал, СИБУР, Норникель, НЛМК.

Соседние модели ЛИОТ

• СИОТ — циклон для механической обработки: ловит более мелкую фракцию — d₅₀ 2,6 мкм против 8 мкм; сопротивление выше: 1 260 Па против 798 Па; ряд ∅740–1 930 мм, расход 1 550–10 530 м³/ч.
• ЦОЛ — циклон для зерновой аспирации: сопротивление ниже: 781 Па против 798 Па; ряд ∅453–1 936 мм, расход 990–18 080 м³/ч.
• УЦ-38 — циклон для мукомольных производств: ряд ∅250–850 мм, расход 160–1 900 м³/ч.
