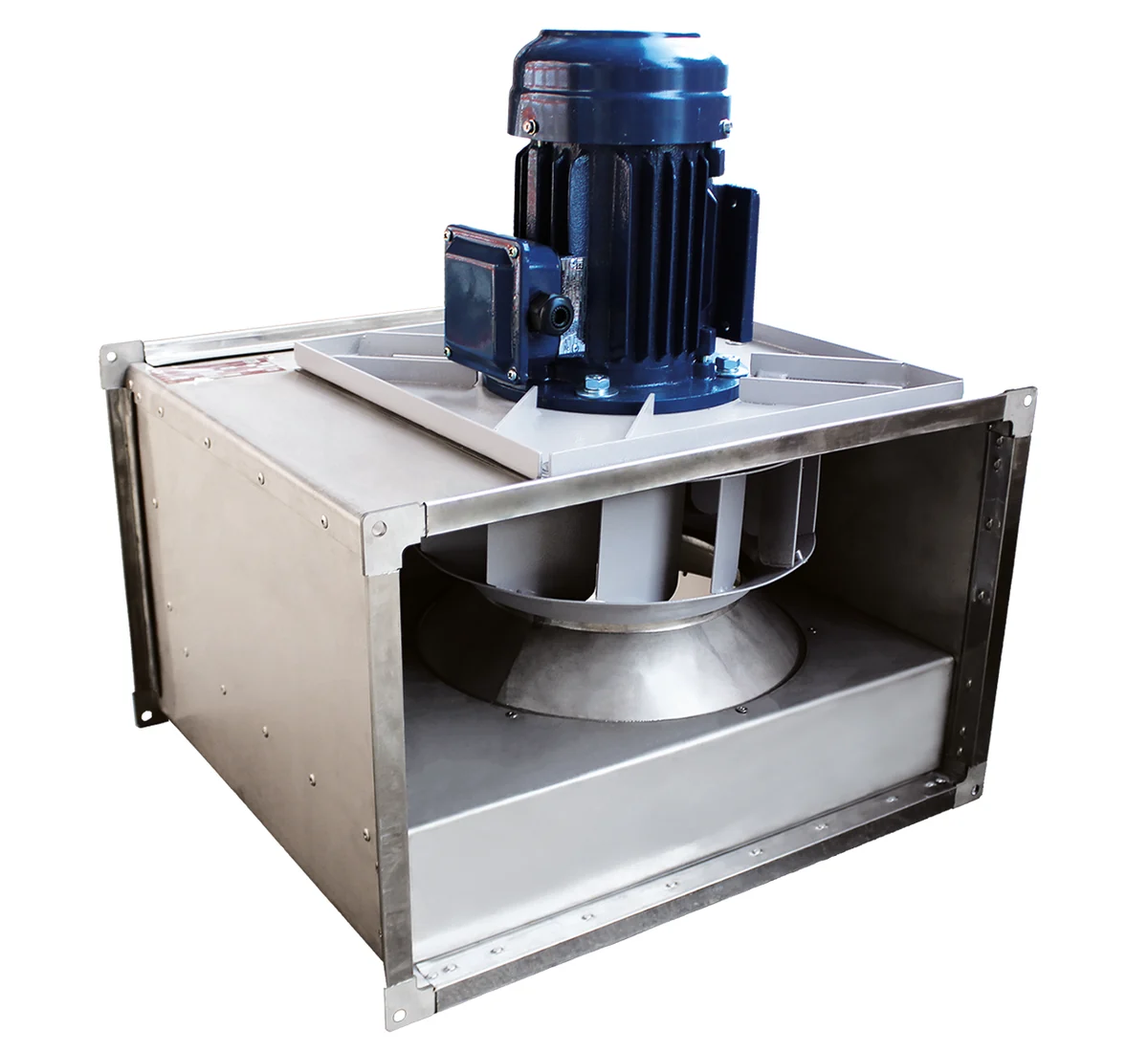

Вентилятор канальный с вынесенным двигателем ВКПН

Назначение ВКПН

Канальный вентилятор ВКПН встраивается в прямоугольный воздуховод: вентиляторы канальные прямоугольные ВКПН идут по сечению канала, и корпус повторяет его размеры. Двигатель у них вынесен из потока — этим ВКПН и отличается от обычного канального.

Вентилятор ВКПН КХ — кухонное исполнение той же машины: вентилятор канальный прямоугольный кухонный ВКПН КХ держит жирный воздух вытяжных зонтов, где обычный канальный быстро зарастает. В обозначении после марки идёт сечение и типоразмер — например, вентилятор ВКПН 40-20 2D 2.

ВКПН — прямоугольный канальный вентилятор, у которого двигатель вынесен из воздушного потока и стоит снаружи корпуса. Через вентилятор идёт горячий, жирный или агрессивный воздух, а привод остаётся в чистой зоне: именно поэтому ВКПН ставят на вытяжку кухонь общепита, где обычный канальный не живёт.

Кухонное исполнение обозначается ВКПН-КХ и идёт в прайсе отдельной ценовой колонкой. Кроме него завод делает коррозионностойкое исполнение и два взрывозащищённых — из разнородных материалов и коррозионностойкое. Базового исполнения из углеродистой стали у ВКПН в прайсе нет вовсе: машину берут туда, где обычная сталь не выдерживает.

В прайсе 21 позиция по семи сечениям канала — 40×20, 50×25, 50×30, 60×35, 70×40, 80×50 и 100×50 см. Расход от 1 200 до 14 400 м³/ч, полное давление от 180 до 1 400 Па, двигатели 0,12–4,0 кВт при 1 500 и 3 000 об/мин.

Обороты выбирают не по привычке, а по задаче: при 3 000 об/мин тот же типоразмер 50-30 даёт 5 200 м³/ч и 1 130 Па, при 1 500 — 2 250 м³/ч и 290 Па. Разница по давлению почти четырёхкратная, и она определяет, продавит ли вентилятор жироулавливающий фильтр и длинную трассу.

Конструкция ВКПН

В запросах ВКПН называют по-разному: «Вентиляторы ВКПН», «Канальный вентилятор ВКПН», «Вентиляторы канальные прямоугольные ВКПН». Это одно и то же изделие — обозначение в паспорте и в проекте пишется маркой, а описательные названия живут в обиходе.

Исполнения и схемы ВКПН

Исполнения проточной части ВКПН по прайсу завода: кухонное исполнение, коррозионностойкая сталь, взрывозащищённое из разнородных материалов, взрывозащищённое коррозионностойкое. Материал выбирается по среде, а не по бюджету: углеродистая сталь для чистого воздуха, коррозионностойкая — для влажных и химически активных потоков, взрывозащищённое исполнение — там, где зона классифицирована как взрывоопасная. Взрывозащищённый вентилятор отличается искробезопасным рабочим колесом: материалы подобраны так, чтобы касание колеса о корпус не давало искры. В проектной документации эти исполнения записывают буквами по ГОСТ: К1 — коррозионностойкая сталь, В — взрывозащищённое из разнородных материалов, ВК1 — взрывозащищённое коррозионностойкое. Теплостойкое исполнение до +200 °С обозначают Ж2, коррозионностойкое теплостойкое — К1Ж2.

Насколько дороже, посчитано по действующему прайсу усреднением по всем конфигурациям ВКПН: коррозионностойкая сталь — в 1,7 раза дороже, взрывозащищённое из разнородных материалов — в 1,2 раза дороже, взрывозащищённое коррозионностойкое — в 2,0 раза дороже. Поэтому исполнение стоит определить до того, как считать бюджет: разница здесь больше, чем между соседними типоразмерами.

Климатическое исполнение ВКПН по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВКПН по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВКПН №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКПН есть цена на 4 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВКПН

ВКПН применяют по загрязнённому и горячему воздуху: вытяжка кухонных зонтов, посудомоечных, горячих цехов. Двигатель вне потока переносит температуру и жир, которых обычный канальный вентилятор с двигателем внутри не выдерживает.

На кухне перед вентилятором обязателен жироулавливающий фильтр, и его обслуживание — часть эксплуатации, а не мелочь: забитый фильтр поднимает сопротивление сети, расход падает, а зонт перестаёт забирать. Само наличие ВКПН эту задачу не решает.

Для взрывоопасных зон изготавливается взрывозащищённое исполнение — из разнородных материалов либо коррозионностойкое. Класс зоны и категория смеси задаются проектом, и от них зависит и цена, и срок изготовления.

Подбор ВКПН: что нужно от заказчика

Чтобы подобрать ВКПН, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Цены ВКПН по конфигурациям

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

Цена ВКПН и от чего она зависит

Цена ВКПН определяется не одним типоразмером. На неё влияют четыре вещи: материал корпуса и рабочего колеса, мощность и частота вращения двигателя, схема исполнения и наличие взрывозащиты. Разница между исполнениями кухонное исполнение и взрывозащищённое коррозионностойкое доходит до 2,4 раза, поэтому в таблице выше цена стоит напротив каждой конфигурации, а не одной строкой.

Родственные модели ВКПН

С чем ещё сравнивают ВКПН и что берут вместо него:

• ВКП — близок по параметрам: до 8 200 м³/ч и 1 000 Па
• ВКП-Ш — соседняя модель того же класса
• ВКП-Б — близок по параметрам: до 14 400 м³/ч и 1 000 Па

Как купить ВКПН: цена, доставка, оплата и возврат

Поставщик ВКПН

Поставку ВКПН ведёт ООО «Аквент», Уфа. Среди заказчиков: НЛМК, Газпром нефть, Русал, Норникель, ЕвроХим, Уралхим, Татнефть, Северсталь.

Аналоги ВКПН и соответствие обозначений
