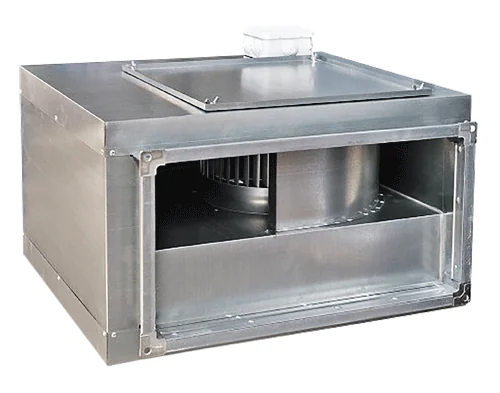

Вентилятор канальный шумоизолированный ВКП-Ш

Назначение ВКП-Ш

ВКП-Ш — канальный вентилятор в шумоизолированном корпусе: между наружной и внутренней стенкой уложен слой звукопоглощающего материала, и часть шума колеса гасится прямо в корпусе, не уходя ни в помещение, ни в воздуховод. Ставится в прямоугольный канал так же, как обычный ВКП.

Такой вентилятор берут там, где шумоглушитель ставить некуда или нечем: в подшивном потолке офиса, над торговым залом, в квартире над санузлом. Схема «обычный ВКП плюс канальный шумоглушитель» решает ту же задачу, но занимает больше места по длине трассы и стоит отдельными позициями.

В прайсе восемь типоразмеров по сечению канала — 40×20, 50×25, 50×30, 60×30, 60×35, 70×40, 80×50 и 100×50 см. Расход от 1 200 м³/ч у младшего до 8 000 м³/ч у 100-50, полное давление от 250 до 1 000 Па, двигатели 0,33–4,8 кВт при 900–1 400 об/мин.

Младшие типоразмеры идут в двух вариантах питания: исполнение E — 220 В, исполнение D — 380 В. От 60-35 и выше остаётся только трёхфазное: однофазный двигатель такую мощность уже не тянет.

Исполнения и схемы ВКП-Ш

Проточная часть ВКП-Ш по прайсу завода идёт в одном исполнении — углеродистая сталь. Это задаёт и границу применения: углеродистая сталь для чистого воздуха.

Климатическое исполнение ВКП-Ш по умолчанию — У2 по ГОСТ 15150-69: умеренный климат, размещение под навесом или в помещении без отопления. Под заказ завод делает У1 для открытой установки, УХЛ1 и ХЛ для холодного климата, Т для тропического — это отдельная позиция с доплатой, её оговаривают при заказе.

Исполнения ВКП-Ш по ГОСТ

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Обозначение исполнения пишут сразу после марки и типоразмера: ВКП-Ш №5 ВК1 — взрывозащищённое коррозионностойкое. В прайсе завода по ВКП-Ш есть цена на 1 из 8 исполнений, остальные изготавливаются под заказ: назовите среду и класс зоны, инженер подберёт исполнение и посчитает.

Рабочая среда и ограничения ВКП-Ш

ВКП-Ш рассчитан на чистый воздух и неагрессивные газовые смеси без липких и волокнистых включений — как и обычный канальный. Звукопоглощающий слой внутри корпуса не рассчитан на промывку, поэтому в вытяжку с жиром и копотью такой вентилятор не ставят: для кухни существует ВКПН с вынесенным из потока двигателем.

Шумоизоляция снижает шум, идущий от корпуса, но не отменяет виброразвязку: вентилятор ставят на гибкие вставки с обеих сторон и на виброопоры, иначе вибрация уходит в конструкции здания и слышна там, где корпуса не видно вовсе.

Для влажных и химически активных сред корпус изготавливается из коррозионностойкой стали — это отдельная позиция спецификации, а не опция к складскому исполнению.

Шум в системе складывается из трёх источников, и шумоизоляция корпуса гасит только один. Второй — шум, уходящий по воздуховоду вместе с потоком: его снимает канальный глушитель. Третий — аэродинамический шум на решётках и поворотах, который зависит от скорости воздуха в канале. Если сечение выбрано впритык и скорость высокая, тихий вентилятор задачу не решит: шуметь будет сама трасса.

Отсюда правило подбора: сначала считают сечение канала так, чтобы скорость осталась в разумных пределах, и только потом выбирают вентилятор. ВКП-Ш даёт выигрыш там, где источник шума — сам агрегат, и не помогает там, где виновата геометрия сети.

Подбор ВКП-Ш: что нужно от заказчика

Чтобы подобрать ВКП-Ш, инженеру нужны три величины: расход в м³/ч, полное давление в Па, температура и запылённость среды. По ним определяются типоразмер, схема исполнения, мощность двигателя и материал корпуса — и называется конечная цена, а не вилка.

Цены ВКП-Ш по конфигурациям

Каждая позиция ряда ведёт к своей строке в таблице характеристик — плитка подсвечивает строку и прокручивает к ней:

Вся информация на сайте носит справочный характер и ни при каких условиях не является публичной офертой, определяемой положениями ст. 437 ГК РФ.

Цена «от» в шапке страницы — это и есть минимум по таблице: все конфигурации здесь идут в сборе с двигателем.

Цена ВКП-Ш и от чего она зависит

Стоимость ВКП-Ш задаётся типоразмером и материалом корпуса. Разбивки по мощности и оборотам в прайсе завода по этой марке нет, так что цена в таблице — конечная для своей конфигурации.

Родственные модели ВКП-Ш

С чем ещё сравнивают ВКП-Ш и что берут вместо него:

• ВКП — близок по параметрам: до 8 200 м³/ч и 1 000 Па
• ВКП-Б — близок по параметрам: до 14 400 м³/ч и 1 000 Па
• ВКПН — соседняя модель того же класса

Как купить ВКП-Ш: цена, доставка, оплата и возврат

Поставщик ВКП-Ш

Поставку ВКП-Ш ведёт ООО «Аквент», Уфа. Среди заказчиков: Татнефть, ММК, ЕвроХим, Норникель, Газпром нефть, Русал, СИБУР, Северсталь.
