О вентиляторе ВКРФ ДУ

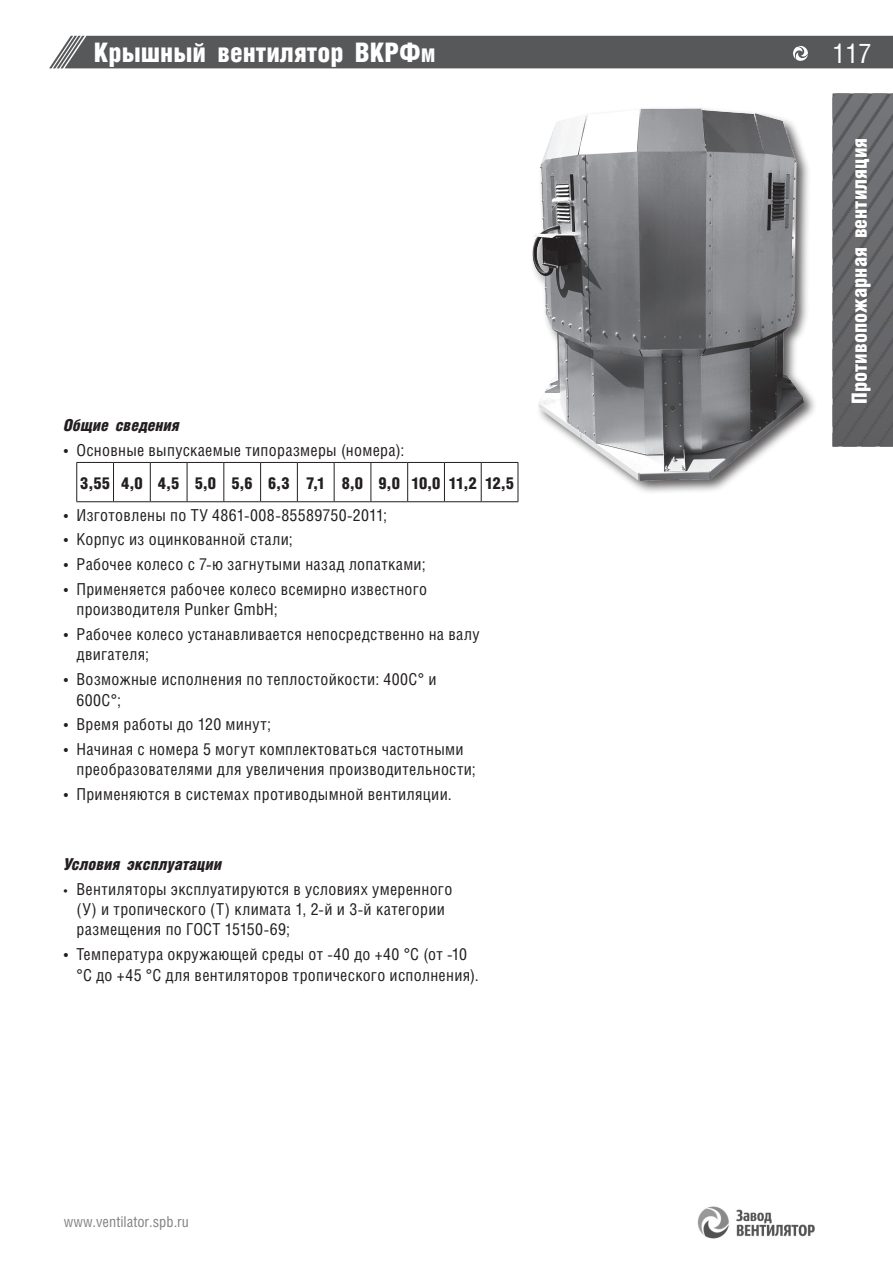

Общие сведения
ВКРФ ДУ — крышный радиальный вентилятор для систем противодымной вентиляции с горизонтальным выбросом дымовых газов через боковой фланцевый патрубок. Буква «Ф» в обозначении означает «фланцевый» — вентилятор оснащён боковым фланцевым патрубком, через который дым отводится горизонтально: через стену парапета или фасад здания.
Вентилятор монтируется на кровле через монтажный стакан СТМ. Воздух всасывается снизу из вентиляционной шахты и выбрасывается горизонтально через боковой фланец.
Отличие от ВКР ДУ и ВКРС ДУ
ВКРФ ДУ отличается от ВКР ДУ направлением выброса: ВКР ДУ выбрасывает дым вертикально вверх над кровлей, а ВКРФ — горизонтально через фланец. От ВКРС ДУ отличается наличием корпуса с боковым патрубком (ВКРС имеет свободное рабочее колесо без корпуса).
- ВКРФ ДУ — горизонтальный выброс через фланцевый патрубок
- ВКР ДУ — вертикальный выброс через верхний патрубок
- ВКРС ДУ — свободное колесо, выброс в стороны, пониженный шум
Когда применяется ВКРФ ДУ
ВКРФ ДУ применяется в случаях, когда вертикальный выброс дыма через кровлю невозможен или ограничен:
- Эксплуатируемая кровля (кровельный сад, открытая терраса)
- Стеклянная или светопрозрачная кровля
- Объекты в плотной застройке с нависающими карнизами соседних строений
- Технические ограничения высоты над кровлей
- Необходимость подключения к горизонтальному воздуховоду
Назначение и область применения
- Многоквартирные жилые дома (МКД) высотой более 28 м
- Торговые центры и ТРК с атриумами и стеклянными кровлями
- Административные и офисные здания
- Производственные и складские помещения категорий А, Б, В
- Подземные и надземные паркинги
- Гостиницы, апарт-отели с эксплуатируемой кровлей
Конструктивные особенности
- Корпус и рабочее колесо — из жаростойкой стали
- Горизонтальный боковой фланцевый патрубок для выброса дыма
- Вертикальное всасывание снизу из шахты
- Подшипниковые узлы — высокотемпературные
- Смазка — специальная термостойкая
- Монтаж на кровлю через стакан СТМ
- Поддон для сбора конденсата
- Клапан к стакану монтажному СТМ
Рабочая среда
Задымлённый воздух с температурой до +400°С (класс E400) или до +600°С (класс E600, исполнение ДУ Ж2). Максимальное содержание твёрдых включений — до 100 мг/м³. Исполнение ДУ К1 — нержавеющая сталь для коррозионной среды.
Нормативная база
Вентилятор производится и испытывается в соответствии с:
- ТР ЕАЭС 043/2017 — технический регламент о требованиях к средствам пожарной безопасности
- ГОСТ Р 53302-2009 «Оборудование противодымной защиты. Методы испытаний на огнестойкость»
- ГОСТ Р 53300-2009 «Противодымная защита зданий и сооружений. Методы приёмо-сдаточных испытаний»
- СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»
Аквент поставляет ВКРФ ДУ с полным комплектом: сертификат пожарной безопасности МЧС РФ, паспорт изделия, декларация ТР ЕАЭС, протокол испытаний на огнестойкость.
Типоразмеры
В каталоге типоразмеры сгруппированы попарно — на одной странице приведены характеристики двух смежных типоразмеров. Нажмите на кнопку пары выше, чтобы открыть аэродинамические характеристики и габаритные размеры.

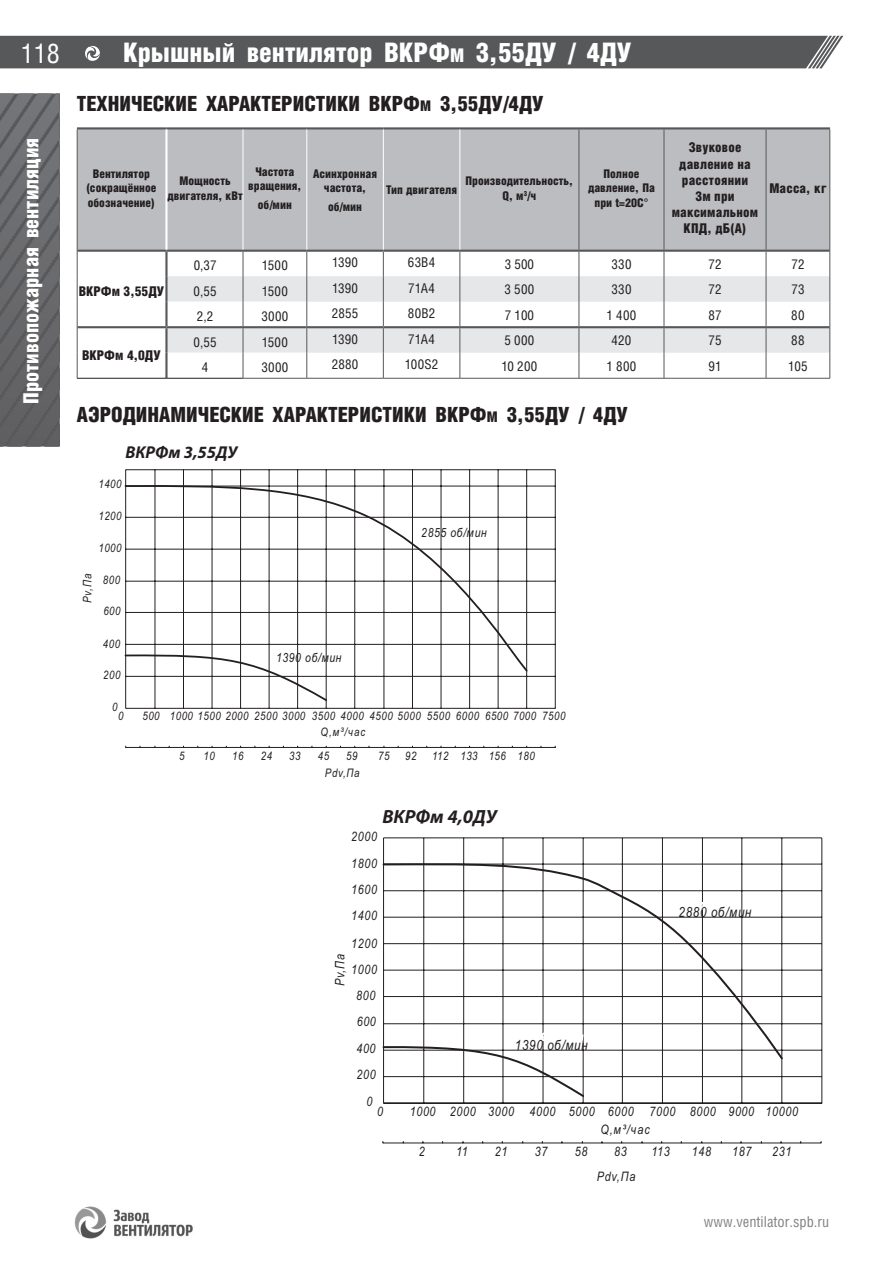

- №3,55 / 4 — малые типоразмеры для шахт небольшого сечения

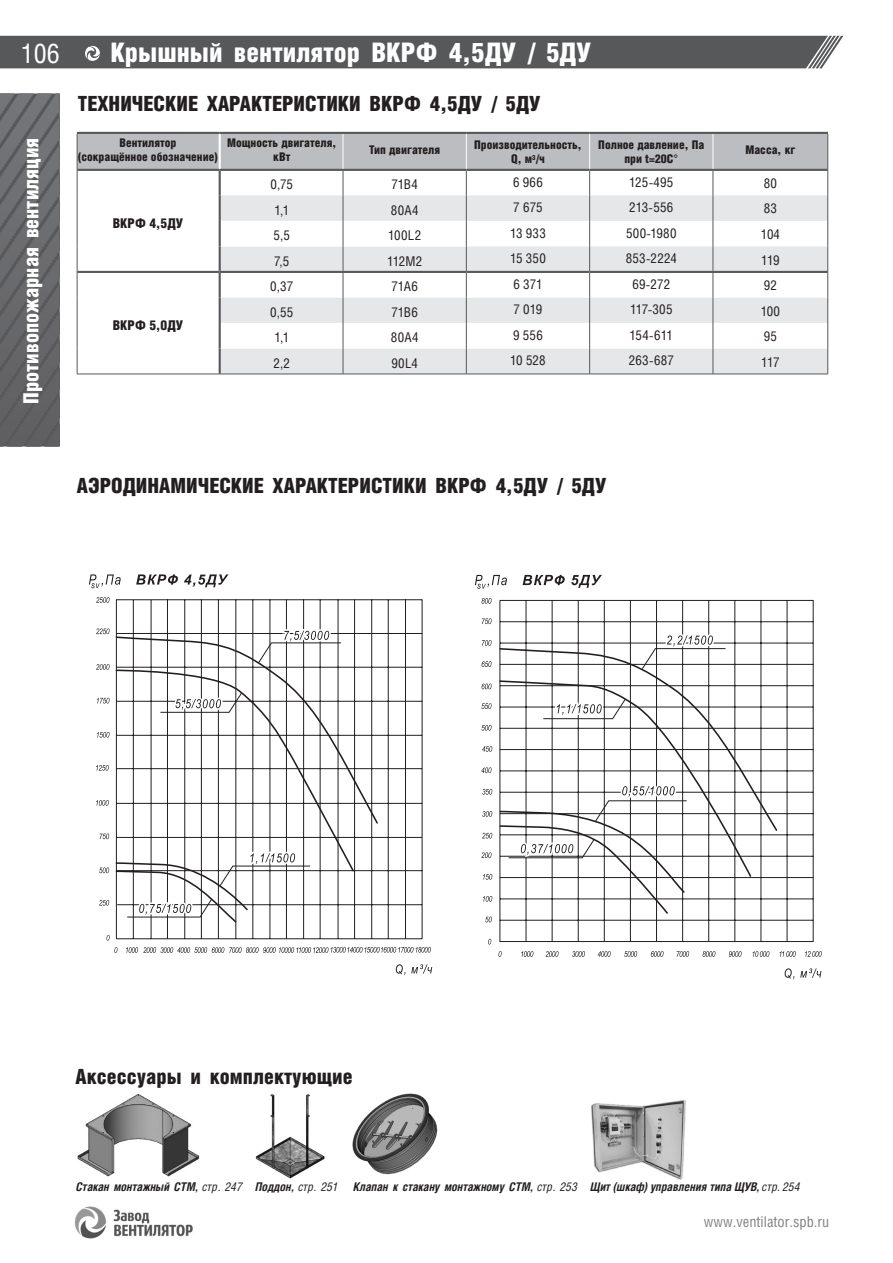

- №4,5 / 5 — до 15 350 м³/ч, давление до 2224 Па

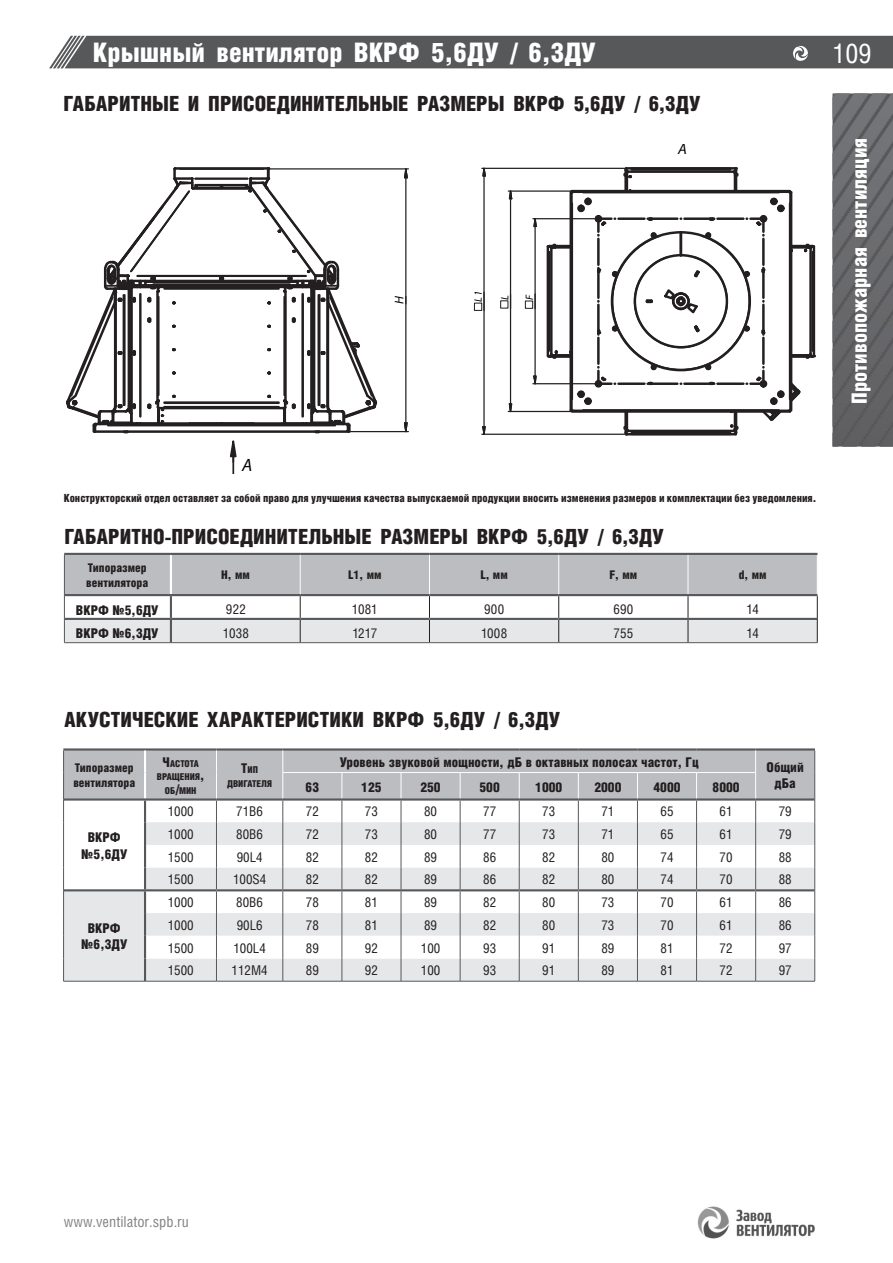

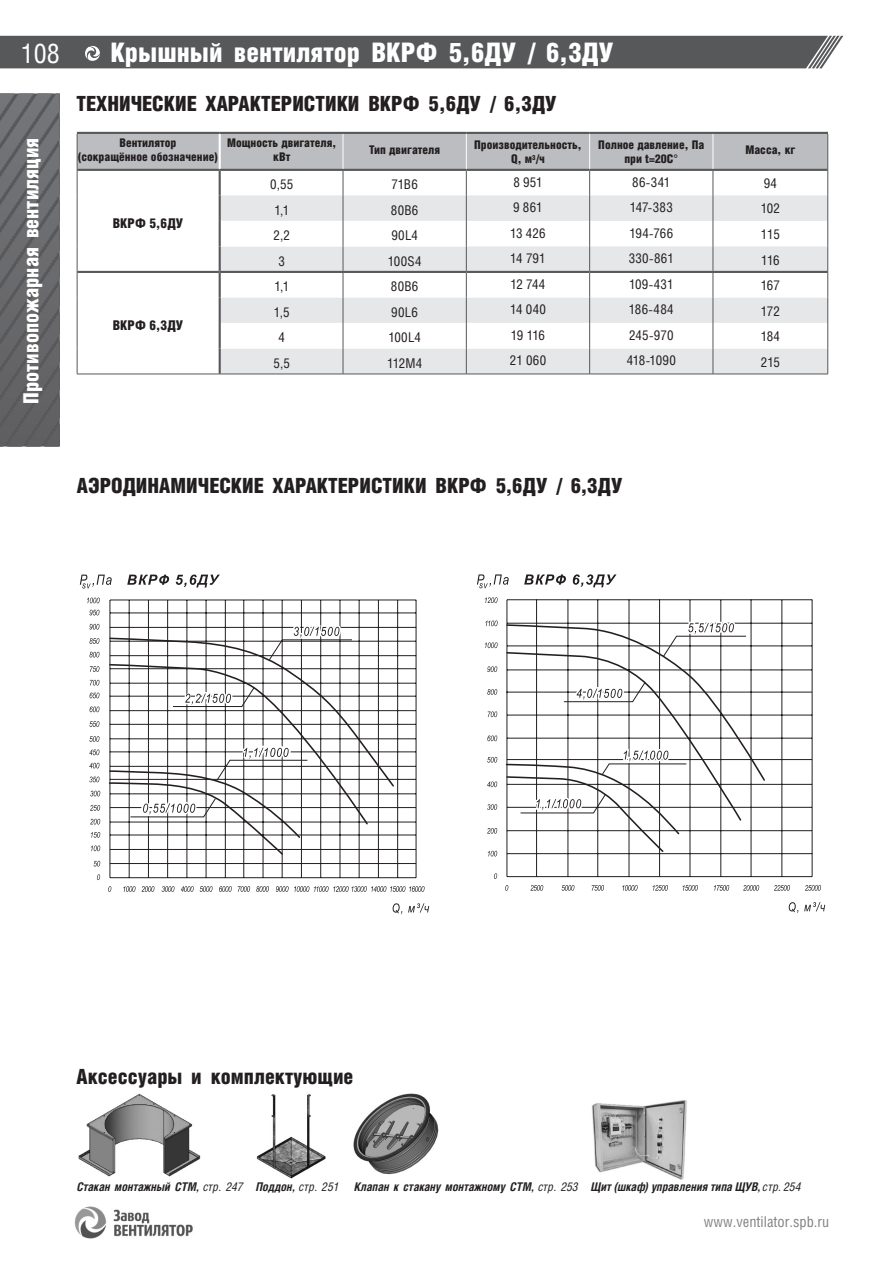

- №5,6 / 6,3 — до 21 060 м³/ч, давление до 1090 Па

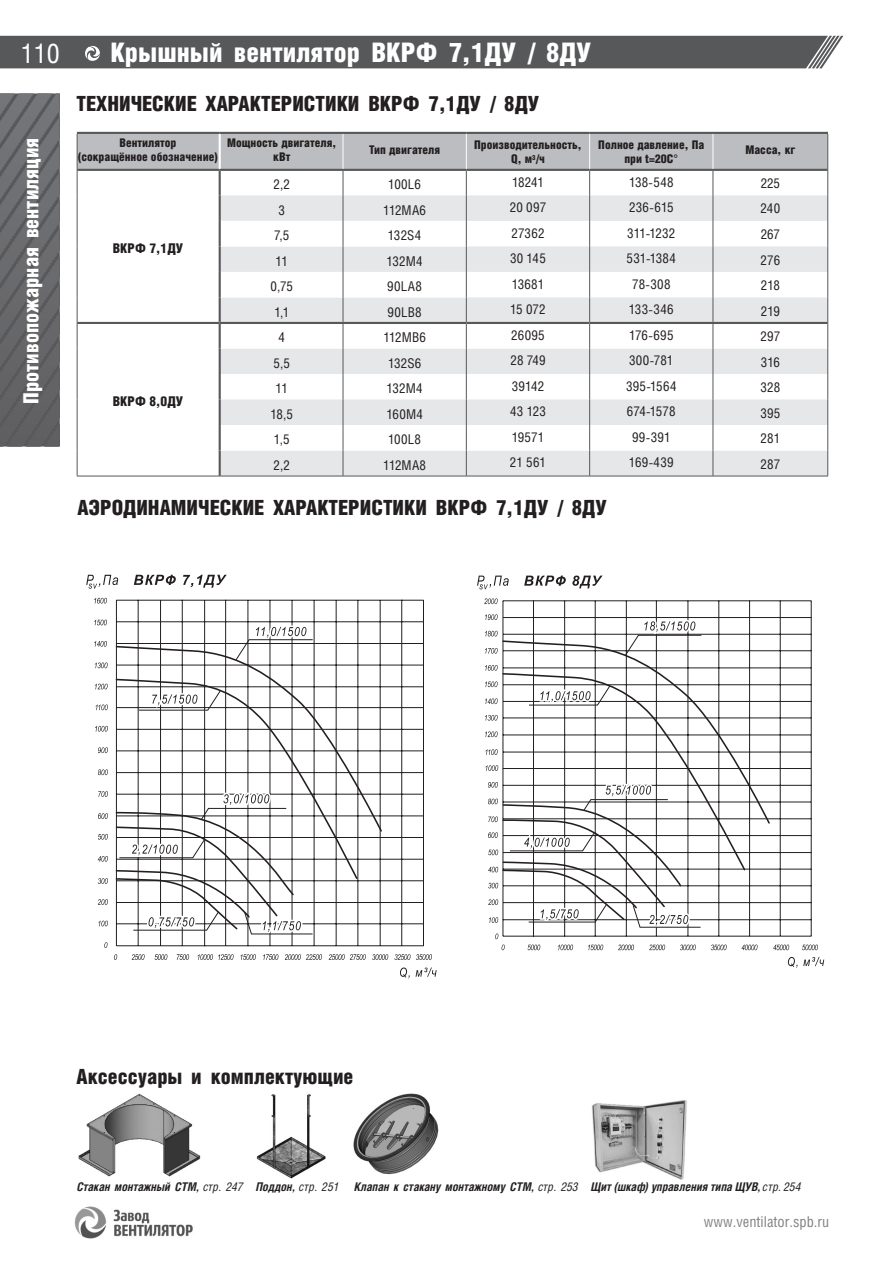

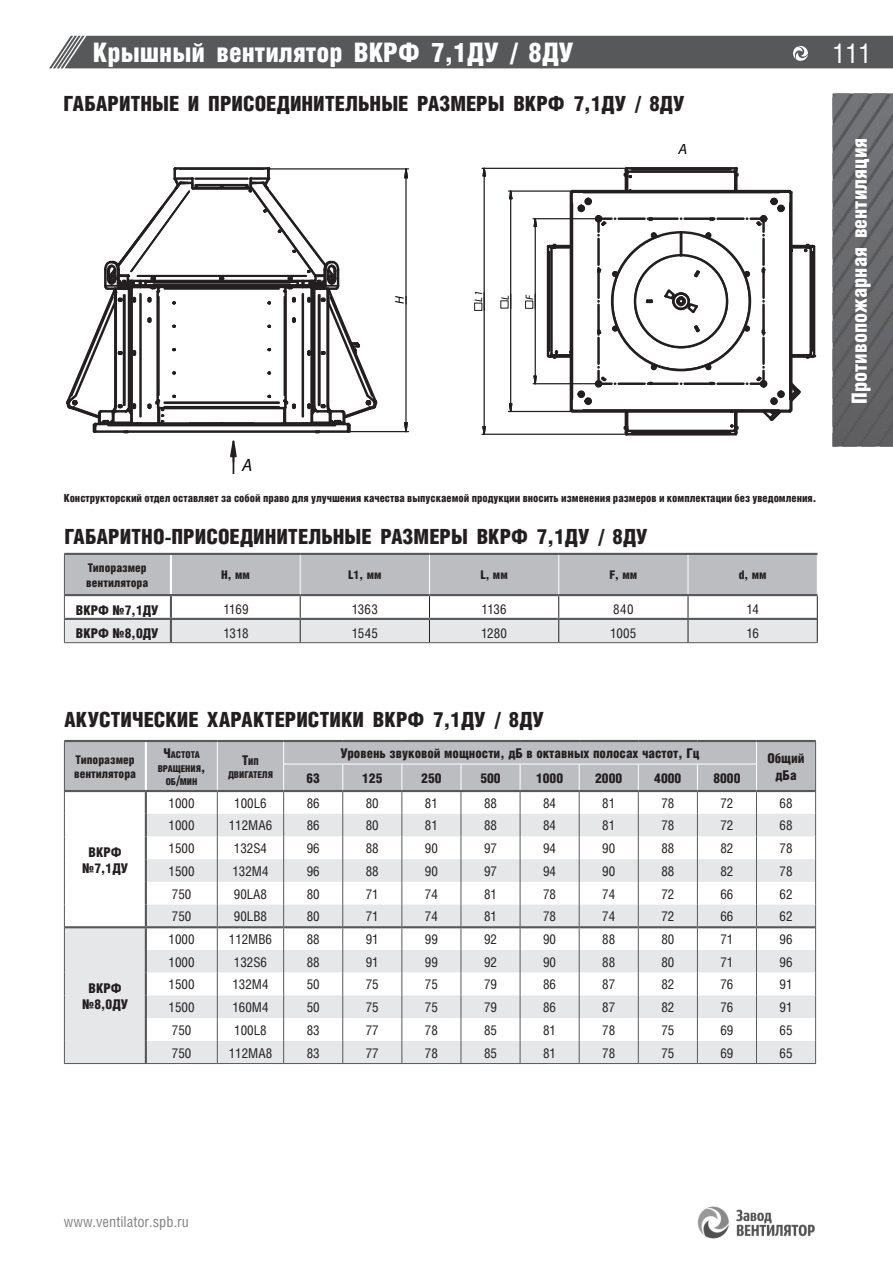

- №7,1 / 8 — до 43 123 м³/ч, давление до 1578 Па

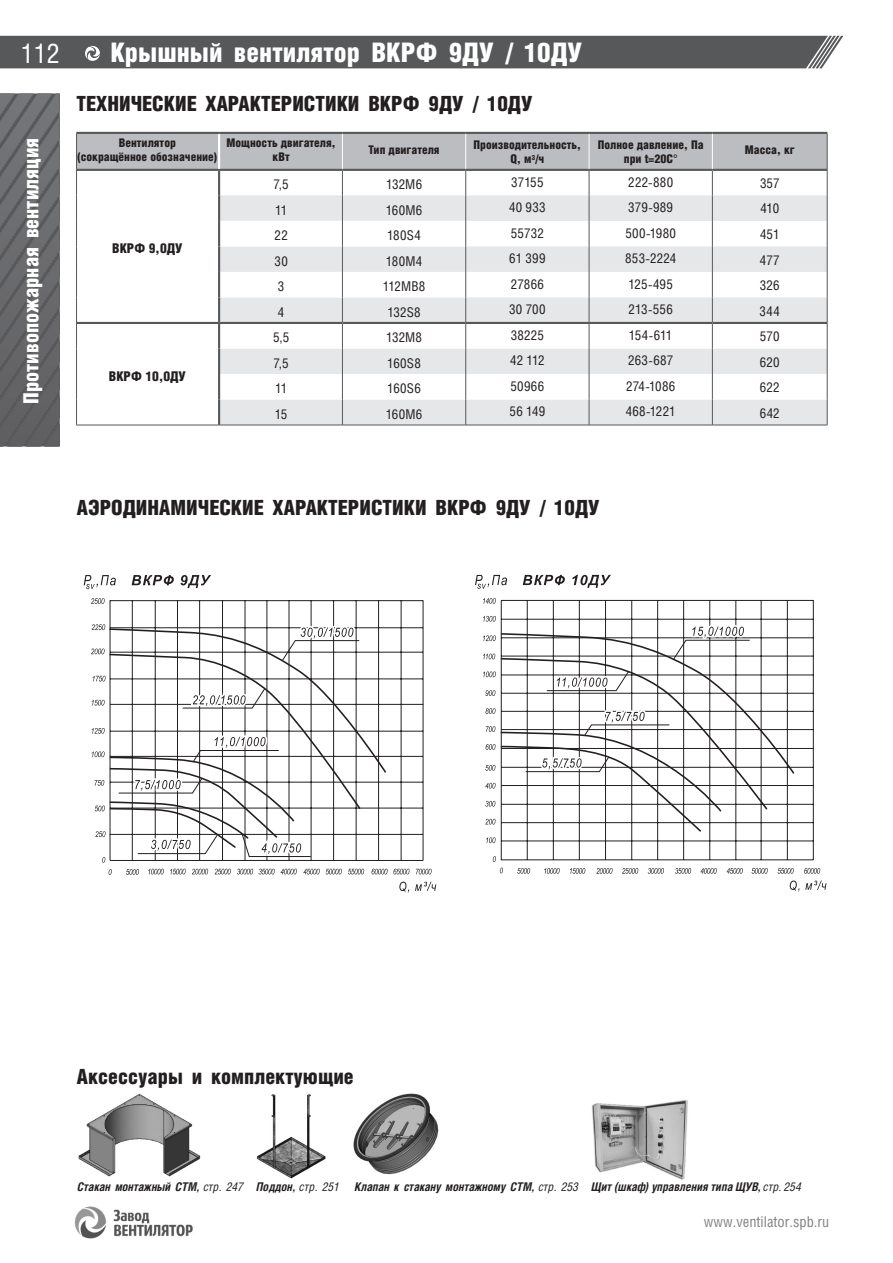

- №9 / 10 — до 61 399 м³/ч, давление до 2224 Па

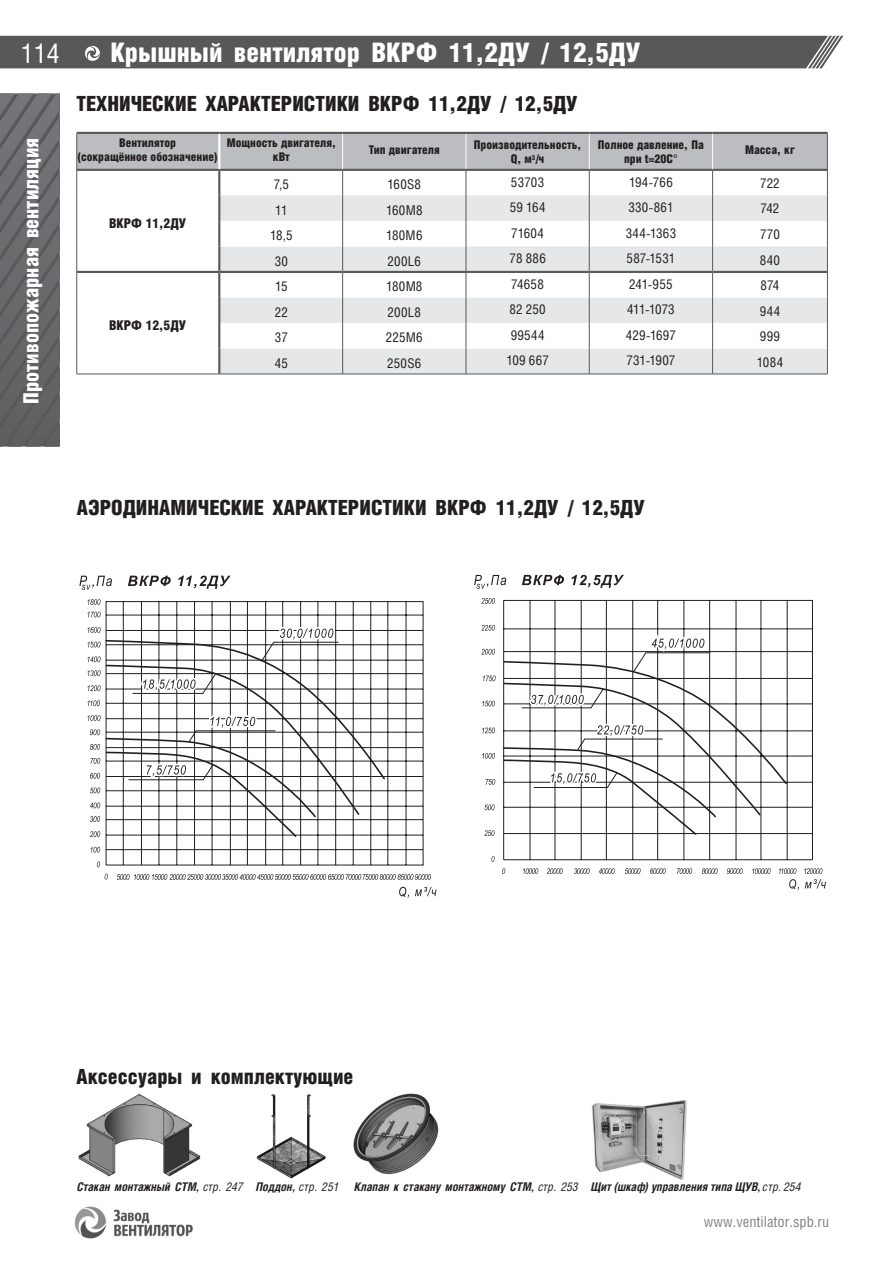

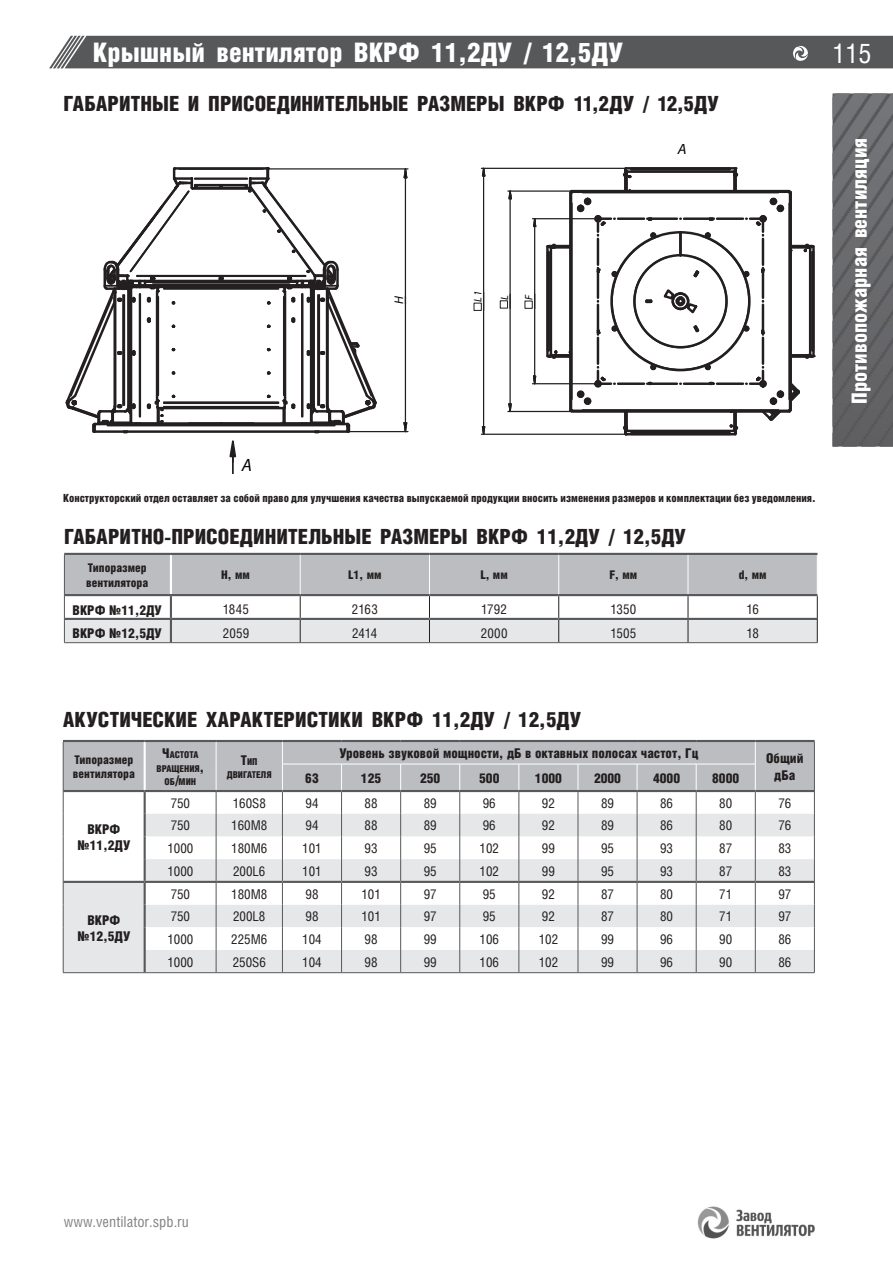

- №11,2 / 12,5 — до 109 667 м³/ч (максимальный типоразмер)
